Q/SDJ1196-2013上海市电力公司低压电能计量箱技术规范（试行稿）低压电能计量箱技术规范范围本标准适用于上海市电力公司所辖范围内贸易结算额定电压为交流220V、380V, 50Hz的低压电能计量箱。
本标准适用于100kW及以下低压供电居民、非居民客户新建或改造所需的计量箱。
本标准规定了低压电能计量箱的结构和制造要求、试验方法以及选用、安装、验收等。
规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB7251.1 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备GB7251.3 低压成套开关设备和控制设备第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB10963.1 电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB2681 电工成套装置中导线颜色GB/T 4208 外壳防护等级（IP代码）GB/T5169.10 电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法GB191 包装储运图示标志DL/T825 电能计量装置安装接线规则GB/T16934-1997 电能计量柜DGJ08-100-2003 低压用户电气装置规程术语和定义电能计量箱（以下简称计量箱）对居民、非居民客户用电进行计量的专用箱，分为单表位和集中多表位计量箱两大系列。
单表位计量箱用于计量点分散设置的，只能安装一套计量装置和相关附件设备计量箱。
集中多表位计量箱用于计量点集中设置的，能安装多套计量装置和相关附件设备计量箱。
紧凑型计量箱指集中多表位计量箱进线单元与计量单元无明显分隔、无独立箱门的。
分体式计量箱指计量器具及互感器与电能表不安装在同一计量箱内的。
低压三相电能计量箱技术规范华北电网有限公司目录1范围....................................................... 错误!未定义书签。
2规范性引用文件 ............................................. 错误!未定义书签。
3术语和定义 ................................................. 错误!未定义书签。
4分类....................................................... 错误!未定义书签。
5技术要求................................................... 错误!未定义书签。
6试验....................................................... 错误!未定义书签。
7标志、包装、贮存和运输、文件资料............................ 错误!未定义书签。
8采购要求................................................... 错误!未定义书签。
9验收....................................................... 错误!未定义书签。
附表低压三相电能计量箱采购要求................................ 错误!未定义书签。
附件A 三相智能电能表外形尺寸 .................................. 错误!未定义书签。
附件B 集中器外形尺寸.......................................... 错误!未定义书签。
附件C 专变采集终端外形尺寸 .................................... 错误!未定义书签。
国家电网公司集中规模招标采购国家电网公司山东省电力公司技术规范书固化低压计量箱（单相，非金属）专用技术规范（06GH-500135981-00001）招标文件2019年3月一、通用要求结合山东电力系统的实际，对相关内容进行了明确、并提出了部分补充内容，这些内容与国家电网公司颁布的技术规范及招标技术规范书有同样的法律效力。
凡是在《低压计量箱采购标准第1部分》通用技术规范、专用技术规范、《低压计量箱技术规范》Q／GDW11008-2013中与本补充说明不一致的条款，以本补充说明为准。
三、备品备件供货表四、明确补充技术要求1.计量箱采用《低压计量箱技术规范》Q／GDW11008-2013中相应的图纸，计量箱外壳几何尺寸误差应不超过5mm。
2.电能表接插件(2)电能表插入后，电能表的表尾盖应能够自由开启和单独施加封印。
(3)考虑到电能表送电后的运行维护，应能够在电能表不停电的情况下进行更换电能表(即更换电能表时不给用电客户停电)，电能表接插件的火线进出端、零线进出端应能够手动短接。
3.计量箱壳体内部(或外部)、箱门门板内部(或外部)的明显部位均应有生产厂家的名称全称，生产厂家名称应与壳体、门板在注塑时同步一次成型，禁止采用粘贴或印刷方式。
4.多表位计量箱采用带挂鼻平面把手锁，1表位计量箱采用挂锁。
锁鼻应采用58黄铜电镀镍铬合金或304不锈钢，锁鼻厚度6±0.2m，锁鼻孔直径7±0.2m，螺丝孔深度不小于8 mm,螺丝采用国标M3不锈钢螺丝，长度为8 mm。
锁鼻损坏后应有便于更换的措施。
锁鼻具体尺寸见下图:5.视窗应采用透明度好、阻燃、防紫外线的聚碳酸酯（PC）材料（不应使用回收料）。
视窗与箱门应无缝紧密结合，外部无固定螺钉。
同1排电能表共用一个视窗。
视窗应设置防晒盖，防晒盖应能自由落下且有防风的结构措施及散热措施，装拆方便。
6.计量箱内所有部件的绝缘材料（电能表接插件、分线端子排外年壳等）均应阻燃，能通过《低压计量箱技术规范》Q／GDW11008-2013中第7.2.1.3的试验。

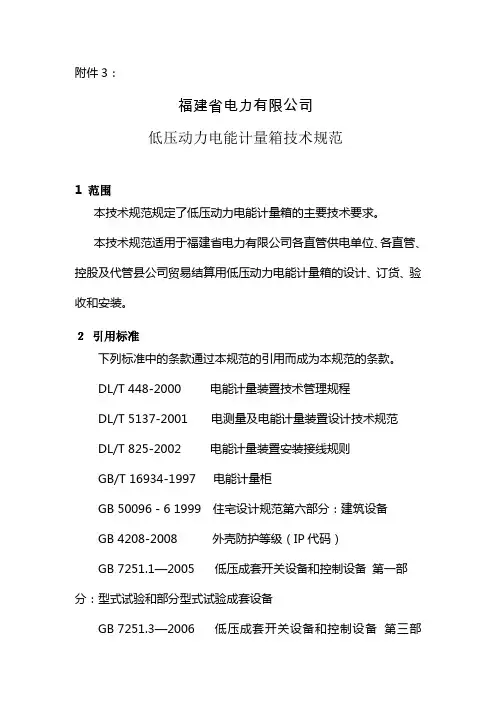

附件3：福建省电力有限公司低压动力电能计量箱技术规范1 范围本技术规范规定了低压动力电能计量箱的主要技术要求。
本技术规范适用于福建省电力有限公司各直管供电单位、各直管、控股及代管县公司贸易结算用低压动力电能计量箱的设计、订货、验收和安装。
２引用标准下列标准中的条款通过本规范的引用而成为本规范的条款。
DL/T 448-2000 电能计量装置技术管理规程DL/T 5137-2001 电测量及电能计量装置设计技术规范DL/T 825-2002 电能计量装置安装接线规则GB/T 16934-1997 电能计量柜GB 50096－6 1999 住宅设计规范第六部分：建筑设备GB 4208-2008 外壳防护等级（IP代码）GB 7251.1—2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3—2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB 50254-1996 电气装置安装工程低压电器施工及验收规范DL/T 825-2002 电能计量装置安装接线规则GB 50058-1992 爆炸和火灾危险环境电力装置设计规范Q/GDW 347-2009 电能计量装置通用设计3 技术要求以下未提及的均应满足条款2所列标准的技术要求。
3.1 箱体3.1.1 结构(1) 整体结构应采用框架型式。
(2) 箱内应至少具备进线单元、计量单元及出线开关单元，各单元之间必须相互隔离。
若需安装用电信息采集设备，则应单独增设采集终端单元，采集终端单元应预留天线安装位置。
(3) 进线单元与计量单元间、计量单元与出线开关单元间的隔板上均应留有电缆走线孔洞。
(4) 挂式箱体应具有足够机械强度，且至少具备四个安装挂耳。
(5) 进线应采用弯形穿线管敷设，其穿线管插入进线单元内不小于2cm并能可靠固定。
箱体外壳的出线孔洞应采用敲落孔形式。
低压电能计量箱技术规范
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（低压电能计量箱技术规范）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为低压电能计量箱技术规范的全部内容。
低压费控计量表箱技术规范南方电网公司市场营销部2015年11月目录1.范围本标准规定了中国南方电网有限责任公司范围内额定电压为交流380V及以下低压费控计量表箱（以下简称计量表箱）使用条件、功能要求、使用性要求、试验要求等。
本标准适用于公司系统计量表箱的招标、订货、检验、验收和安装使用。
凡本标准中未述及，但在有关国家、电力行业或IEC等标准中做了规定的条文，应按相应标准执行。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191 包装储运图示标志GB/T —2012电工电子产品环境试验第2部分：试验方法试验N：温度变化GB 4208 外壳防护等级（IP代码）GB/T －2008 塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验GB/T 9341－2008 塑料弯曲性能的测定GB/T 13384－2008 机电产品包装通用技术条件GB/T －2008 低压开关设备和控制设备第2部分：断路器GB/T －2008 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器GB/T －2008 电子设备机械结构公制系列和英制系列的试验第1部分: 机柜、机架、插箱和机箱的气候、机械试验及安全要求GB/T 20641－2006 低压成套开关设备和控制设备空壳体的一般要求GB/T 23641 电气用纤维增强不饱和聚酯模塑料GB －2005 电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB 50254 电气安装工程低压电器施工及验收规范GB/T 25293 电工电子设备机柜机械门锁GB －2013 低压成套开关设备和控制设备GB －2006 低压成套开关设备和控制设备第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB －2008 低压成套开关设备和控制设备第5部分: 对公用电网动力配电成套设备的特殊要求HG/T 2503 聚碳酸酯树脂Q/CSG 中国南方电网有限责任公司单相费控电能表技术规范Q/CSG 中国南方电网有限责任公司三相费控电能表技术规范3.术语和定义3.1.低压费控计量表箱用于380V及以下低压费控电能表的箱型成套装置。
低压电能计量箱相关技术要求(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除低压电能计量箱相关技术要求一、材质及环境要求表箱材质采用透明的聚碳酸酯，箱底采用阻燃ABS注塑成型。
表箱材质采用耐腐蚀、耐高温、抗老化、抗冲击、抗紫外线、阻燃、上盖为透明，表箱透明盖阻燃等级为V2级（热变形温度120℃），底座阻燃等级为V0级，在环境温度和日晒雨淋条件下，十五年内不发生变形、变色等老化现象。
周围环境温度不高于+55℃，而且在24h内的平均温度不超过+35℃，周围环境温度的下降，对于户外型计量箱应不低于-25℃。
安装地点的海拔不超过2000m。
安装地点的空气相对湿度在最高+40℃时不超过50%，最低温度-40℃时不超过60%，该月的平均相对湿度不超过90%。
选取GB7251.1规定的用于污染等级为3级的环境。
安装场所的外磁场在任何方向不超过地磁场的5倍。
安装处无明显的冲击或振动。
二、配置要求1.计量箱结构设计要求：1.1箱体内部结构布置合理，应方便接线及电能表和其它电器元件的固定，所有元器件及线路安装齐全。
1.2进出线接线端子应牢固可靠，进、出线孔均应加装绝缘胶垫套，考虑防雨密封措施，位置应方便进出线接线。
1.3表箱应为一体式，由三个独立单元组成：进线单元、计量单元、用户单元。
三单元具有较强的封闭性。
a)进线单元安装总进线刀开关或分户隔离刀开关。
分线铜排，总进线开关和分户隔离开关要满足电流要求，进线端分户隔离开关应具有明显断开点，分户隔离开关每户配备一个。
b)用户单元应安装出线断路器，出线断路器要满足电流要求，每户配备一个。
c) 零线端子安装在进线单元内。
d )计量箱进线单元底板应设接地连接固定螺栓，接地螺栓直径不小于12毫米，有弹簧垫和两个平垫，并有醒目的接地符号。
e)计量箱体四角需配置挂耳或其它可靠安装的方法1.4计量箱进、出线位置应按照计量单元左上侧进线、用户单元下端出线设计，进、出线应为三相。

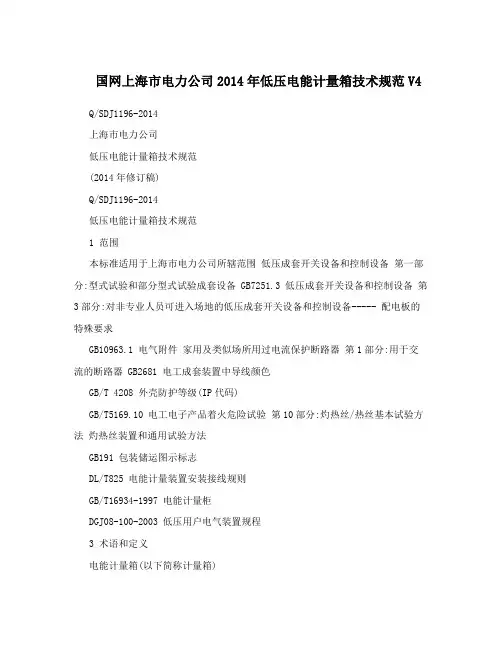

国网上海市电力公司2014年低压电能计量箱技术规范V4 Q/SDJ1196-2014上海市电力公司低压电能计量箱技术规范(2014年修订稿)Q/SDJ1196-2014低压电能计量箱技术规范1 范围本标准适用于上海市电力公司所辖范围低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备 GB7251.3 低压成套开关设备和控制设备第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB10963.1 电气附件家用及类似场所用过电流保护断路器第1部分:用于交流的断路器 GB2681 电工成套装置中导线颜色GB/T 4208 外壳防护等级(IP代码)GB/T5169.10 电工电子产品着火危险试验第10部分:灼热丝/热丝基本试验方法灼热丝装置和通用试验方法GB191 包装储运图示标志DL/T825 电能计量装置安装接线规则GB/T16934-1997 电能计量柜DGJ08-100-2003 低压用户电气装置规程3 术语和定义电能计量箱(以下简称计量箱)对居民、非居民客户用电进行计量的专用箱，分为单表位和多表位计量箱两大系列。
单表位计量箱用于计量点分散设置的，只能安装一套计量装置和相关附件设备计量箱。
多表位计量箱2Q/SDJ1196-2014用于计量点集中设置的，能安装多套计量装置和相关附件设备计量箱。
紧凑型计量箱指集中多表位计量箱进线单元与计量单元无明显分隔、无独立箱门的。
进线单元计量箱接受供电电源部件，包含封闭式进线分线母排、总断路器、表前分路开关或断路器、采集装置等。
计量单元计量箱安装计量装置部件，包含安装计量用互感器、电能表等。
出线单元计量箱安装分路出线部件，包含封闭式接线端子、断路器、接地排等。
采集装置用于采集电能量信息的装置, 包含采集器、集中器、专变终端、通讯等设备。
4 计量箱分类4.1依照所安装电能表数量和规格，分为单相单表位计量箱、三相单表位计量箱、集中多表位单相电能表计量箱、集中多表位三相电能表计量箱等四大类。
国家电网公司集中规模招标采购国家电网公司总部低压计量箱固化技术规范书（9906-500116195-00024）招标文件2016年5月专用技术规范1三相计量箱标准技术参数除满足以下标准技术参数外，投标产品应满足《低压计量箱采购标准第1部分》通用技术规范（通用技术规范在国家电网公司电子商务平台下载）。
计量箱技术参数表是标的货物的基础技术特性要求，在招投标过程中，投标人应该依据招标文件，对技术参数表中标准参数值做出响应。
投标人应认真逐项填写以下表格中保证值（不劣于标准值），不能空格，也不能以“响应”两字代替保证值，不允许改动招标人标准值。
序号项目单位标准参数值投标人保证值1. 表位数个见物料描述投标人填写2. 整体式计量箱排布方式—1行排布；投标人填写3. 箱体材质—见物料描述投标人填写4. 分户出线额定电流 A 见物料描述投标人填写5. 安装方式—见物料描述投标人填写6. 结构—整体式投标人填写7. 是否预留采集器位置—预留采集器位置投标人填写8. 接插件型式—间隙式投标人填写9. 接入方式—经互感器接入投标人填写10. 负控方式—内控/外控（＞60A用外控）投标人填写11. 外控开关合闸模式—手动或自动投标人填写12. 强弱电分隔式线槽—有/无（整体式多表位计量箱选有）投标人填写13. 耐压等级V ≥2500 投标人填写14. 绝缘电阻Ω/V ≥1000 投标人填写15. 保护电路有效电阻Ω≤0.1 投标人填写16. 电气间隙、爬电距离mm 电气间隙≥5.5mm，爬电距离≥6.3mm。
投标人填写17. 电能表端子温升K ≤60（额定电流≤60A）；≤70（额定电流≥80A）投标人填写18. 塑壳断路器温升K ≤70 投标人填写19. 小型断路器、隔离开关温升K ≤60（额定电流≤60A）；≤65（额定电流≥80A）投标人填写20. 出线开关型式及规格参数—4P-60A-25kA；4P-80A-25kA；4P-100A-25kA；4P-160A-35kA；4P-200A-35kA；4P-250A-35kA；投标人填写21. 进线开关型式及规格参数—3P-60A-25kA；3P-80A-25kA；3P-100A-25kA；3P-160A-35kA；3P-200A-35kA；3P-250A-35kA；投标人填写22. 布导线截面积mm260A选16；80A选25；100A选35；150A选70；200A选95；250A选150；投标人填写23. RS485通讯/控制导线截面积mm2≥2×0.4 投标人填写24. RS485及控制线连接方式—间隙配合插拔连接投标人填写25. 箱体防护等级—≥IP34D 投标人填写26. 电能表定位措施—有投标人填写27. 箱体天线引出措施—金属箱体有，非金属箱体无投标人填写28. 外壳几何尺寸（长*宽*高）mm 满足采购标准通用要求投标人填写2单套产品组件、材料配置表组件、材料配置表包括元件名称、规格型式参数、单位、数量和产地、品牌等信息，具体内容和格式根据招标项目情况参照下表进行编制，品牌、型式（普通/负控、合闸方式）、型号、主要参数必须填写清楚、完整。
低压三相电能计量箱技术规范华北电网有限公司目录1范围....................................................... 错误!未定义书签。
2规范性引用文件 ............................................. 错误!未定义书签。
3术语和定义 ................................................. 错误!未定义书签。
4分类....................................................... 错误!未定义书签。
5技术要求................................................... 错误!未定义书签。
6试验....................................................... 错误!未定义书签。
7标志、包装、贮存和运输、文件资料............................ 错误!未定义书签。
8采购要求................................................... 错误!未定义书签。
9验收....................................................... 错误!未定义书签。
附表低压三相电能计量箱采购要求................................ 错误!未定义书签。
附件A 三相智能电能表外形尺寸 .................................. 错误!未定义书签。
附件B 集中器外形尺寸.......................................... 错误!未定义书签。
附件C 专变采集终端外形尺寸 .................................... 错误!未定义书签。
电能计量箱通用技术规范前言本规范结合本地区实际，对国家电网公司《Q／GDW 347-2009 <电能计量装置通用设计>》的相关条款的细化补充，规定了220伏/380伏电能计量箱的设计原则和技术要求，提出了电能计量箱典型设计方案，作为温州电力局范围内新建、改建、扩建电力工程的设计，电能计量装置设计审查、验收的依据。
1范围本技术规范适用于温州电力局范围内新建、改建、扩建电力工程中使用的220伏/380伏嵌入式、悬挂式电能计量箱。
2引用标准GB7251〃1-2005 《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》GB7251〃3-2006《低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备―配电板的特殊要求》JGJ16-2008《民用建筑电气设计规范》GB 10963.1-2005《家用及类似场所用过电流保护断路器第一部分：用于交流的断路器》GB/T 14048.1-2006《低压开关设备和控制设备第一部分：总则》GB/T 14048.2-2001《低压开关设备和控制设备低压断路器》GB/T 14048.3-2002 《低压开关设备和控制设备第三部分：开关、隔离器、隔离开关及熔断器组合电器》GB 4208-2008《外壳防护等级IP代码》DL/T448-2000《电能计量装置技术管理规程》DL/T825-2002《电能计量装置安装接线规则》Q/GDW347-2009《电能计量装置通用设计》Q/GDW355-2009《单相智能电能表型式规范》Q/GDW356-2009《三相智能电能表型式规范》DL/T 5137-2001《电测量及计量装置设计技术规范》Q/GDW 347-2009《电能计量装置通用设计》国家电网公司输变电工程通用设计.400伏电能计量装置分册国家电网公司输变电工程通用设计.220伏电能计量装置分册3术语和定义3.1户内电能计量箱：将计量单元及辅助单元等所有的电气设备及部件装设在一个固定安装的非金属封闭箱体内的计量装置,整体嵌入在建筑物户内墙体内，也可直接悬挂在建筑物的户内墙体上。
Q/SDJ1196-2014上海市电力公司低压电能计量箱技术规范（2014年修订稿）低压电能计量箱技术规范1范围本标准适用于上海市电力公司所辖范围内贸易结算用电能计量箱，交流50Hz ，额定电压为220V、380V,的低压电能计量箱。
本标准适用于100kW及以下低压供电的居民、非居民客户新建或改造所需的计量箱。
本标准规定了低压电能计量箱的结构、制造、选用、安装、验收等要求。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB7251.1 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备GB7251.3 低压成套开关设备和控制设备第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB10963.1 电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB2681 电工成套装置中导线颜色GB/T 4208 外壳防护等级（IP代码）GB/T5169.10 电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法GB191 包装储运图示标志DL/T825 电能计量装置安装接线规则GB/T16934-1997 电能计量柜DGJ08-100-2003 低压用户电气装置规程3术语和定义电能计量箱（以下简称计量箱）对居民、非居民客户用电进行计量的专用箱，分为单表位和多表位计量箱两大系列。
单表位计量箱用于计量点分散设置的，只能安装一套计量装置和相关附件设备计量箱。
多表位计量箱用于计量点集中设置的，能安装多套计量装置和相关附件设备计量箱。
紧凑型计量箱指集中多表位计量箱进线单元与计量单元无明显分隔、无独立箱门的。
物资采购标准低压电能计量表箱通用技术规范1 范围本规范规定了供电电压380V/220V、容量100kW(kVA)以下用电用户电能计量表箱的设计原则和技术要求（含箱体内线材及开关），适用于新建及改造电力工程中电能计量表箱的设计、安装审查、验收的依据。
2 技术规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新2.版本适用于本标准。
GB 1208-2006 电流互感器GB 3906-2006 3.6-4 0.5kV交流金属封闭开关设备和控制设备GB 4208-2008 外壳防护等级GB/T 4728 电气简图用图形符号GB 7251.1-2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3-2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB/T 7267-2003 电力系统二次回路控制、计量屏及柜基本尺寸系列GB 10963.1-2005 家用及类似场所用过电流保护断路器第一部分：用于交流的断路器GB/T 14048.1-2006 低压开关设备和控制设备第一部分：总则GB/T 14048.2-2001 低压开关设备和控制设备低压断路器GB/T 14048.3-2002 低压开关设备和控制设备第三部分：开关、隔离器、隔离开关及熔断器组合电器GB 50171-1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50217-2007 电力工程电缆设计规范GB 50058-1992 爆炸和火灾危险环境电力装置设计规范GB 50096-2003 住宅设计规范GB 50054-1995 低压供配电设计规范DL/T 448-2000 电能计量装置技术管理规程DL/T 621-1997 交流电气装置的接地DL/T 698.1 电能信息采集与管理系统总则DL/T 825-2002 电能计量装置安装接线规则DL/T 599-2005 城市中低压电网改造技术导则JJG 1021-2007 电力互感器Q/GDW355-2009 单相智能电能表型式规范Q/GDW356-2009 三相智能电能表型式规范3 通用要求3.1箱体材料选用和分类3.1.1计量表箱箱体材料应选用可回收、再生非金属。
国家电网公司集中规模招标采购国家电网公司山东省固化技术规范书低压计量箱通用技术规范招标文件（技术规范通用部分）2015年1月7日目录前言 (3)1范围 (4)2规范性引用文件 (4)3术语和定义 (5)4计量箱分类 (5)5型号与命名 (6)6总则 (6)7要求 (8)8试验 (19)9检验规则 (24)10包装、贮存、运输 (25)11技术服务 (25)附录A （规范性附录）多表位计量箱、箱组式计量箱额定进线总电流计算 (28)附录B （规范性附录）计量箱成套配置及型式表 (29)附录E （规范性附录）单表位计量箱外观尺寸及电气图 (31)附录F （资料性附录）多表位计量箱基本结构、尺寸、布局示意图 (33)附录G（资料性附录）多表位计量箱外观尺寸及电气参考图 (39)使用说明 (41)前言《低压计量箱采购标准》分为6个部分：——第1部分：通用技术规范；——第2部分：单相单表位计量箱专用技术规范；——第3部分：三相单表位计量箱专用技术规范；——第4部分：单相多表位计量箱专用技术规范；——第5部分：三相多表位计量箱专用技术规范；——第6部分：三相互感器接入式计量箱专用技术规范。
本部分为《低压计量箱采购标准》的第1部分。
本部分由国家电网公司物资部提出并解释。
本部分由国家电网公司科技部归口。
本部分起草单位：山东省电力公司。
本部分首次发布。
低压计量箱采购标准第1部分：计量箱通用技术规范范围本标准规定了国家电网公司范围内额定电压为交流380V及以下低压计量箱（以下简称计量箱）使用条件、功能要求、使用性要求、型式要求、试验要求等。
本标准适用于国家电网公司系统内计量箱的招标、订货、检验、验收和安装使用。
本标准为计量箱通用技术要求，特殊要求、具体要求、专用图纸等应在招标采购标准专用技术部分或订货技术条件中说明。
规范性引用文件下列文件对于本文件的引用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
