中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成计量自动化终端系列标准。
本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。
本标准与《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》《、中国南方电网有限公司计量自动化终端外形结构规范》，对低压电力用户集中抄表系统集中器外形结构、技术要求和检验验收等规则做出了规定，是中国南方电网有限责任公司低压电力用户集中抄表系统集中器招标采购、检验验收及质量监督等工作的技术依据。
自本标准生效之日起，2008年颁布的《营销自动化系统低压集抄集中器技术条件》即行废止。
本标准由中国南方电网有限责任公司市场营销部归口。
本标准由中国南方电网有限责任公司市场营销部提出并负责解释。
本标准起草单位：广东电网公司电力科学研究院。
本标准主要起草人：肖勇、郑龙、石少青、党三磊、陈锐民、危阜胜、陈蔚文。

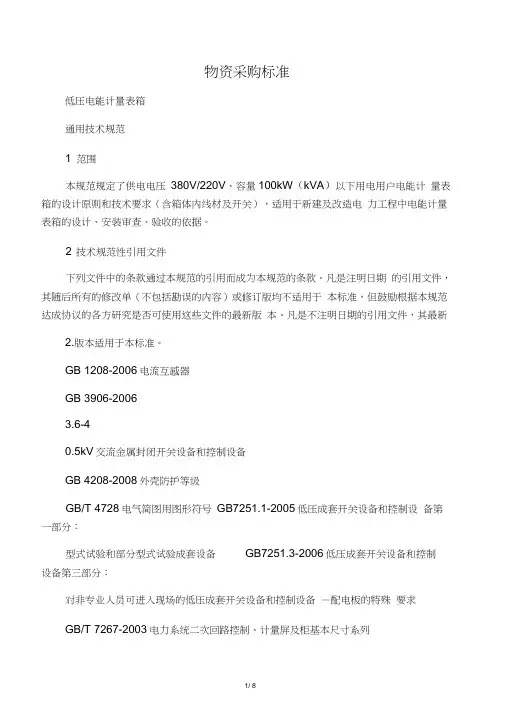

物资采购标准低压电能计量表箱通用技术规范1 范围本规范规定了供电电压380V/220V、容量100kW（kVA）以下用电用户电能计量表箱的设计原则和技术要求（含箱体内线材及开关），适用于新建及改造电力工程中电能计量表箱的设计、安装审查、验收的依据。
2 技术规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新2.版本适用于本标准。
GB 1208-2006电流互感器GB 3906-20063.6-40.5kV交流金属封闭开关设备和控制设备GB 4208-2008外壳防护等级GB/T 4728电气简图用图形符号GB7251.1-2005低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB7251.3-2006低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB/T 7267-2003电力系统二次回路控制、计量屏及柜基本尺寸系列GB10963.1- 2005家用及类似场所用过电流保护断路器第一部分：用于交流的断路器GB/T14048.1- 2006低压开关设备和控制设备第一部分：总则GB/T14048.2- 2001低压开关设备和控制设备低压断路器GB/T14048.3- 2002低压开关设备和控制设备第三部分：开关、隔离器、隔离开关及熔断器组合电器GB 50171-1992电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50217-2007电力工程电缆设计规范GB 50058-1992爆炸和火灾危险环境电力装置设计规范GB 50096-2003住宅设计规范GB 50054-1995低压供配电设计规范DL/T 448-2000电能计量装置技术管理规程DL/T 621-1997交流电气装置的接地DL/T698.1 电能信息采集与管理系统总则DL/T 825-2002电能计量装置安装接线规则DL/T 599-2005城市中低压电网改造技术导则JJG 1021-2007电力互感器Q/GDW355-2009单相智能电能表型式规范Q/GDW356-2009三相智能电能表型式规范3 通用要求3.1 箱体材料选用和分类3.1.1 计量表箱箱体材料应选用可回收、再生非金属。
南方电网公司低压费控计量表箱技术规范引言南方电网公司为了提高用户用电管理的效率，减少电费违规行为，决定引入低压费控计量表箱技术。
本文档旨在规范南方电网公司低压费控计量表箱的技术要求和使用规范，以确保其可靠性、安全性和易用性。
1. 适用范围本技术规范适用于南方电网公司所有低压费控计量表箱的设计、安装、维护和使用。
2. 总体要求2.1 低压费控计量表箱应符合国家相关标准和行业规范的要求。
2.2 低压费控计量表箱应具备抗干扰、数据传输可靠、安全防护等功能。
2.3 低压费控计量表箱的设计应提供便于维护、故障排除和日常操作的设施。
3. 技术要求3.1 外观设计低压费控计量表箱应采用防火、防爆、防水、防尘等材质，并具备良好的绝缘性能和防腐蚀性能。
3.2 计量功能3.2.1 低压费控计量表箱应能准确测量用户的用电量，并具备费控功能。
3.2.2 低压费控计量表箱应具备数据存储和自动上传能力，方便公司对用户用电信息的管理。
3.3 通信功能3.3.1 低压费控计量表箱应具备远程通信能力，能够与电网公司的监控中心进行数据交互。
3.3.2 低压费控计量表箱的通信方式应采用安全可靠的技术，防止数据泄露或篡改的风险。
3.4 安全防护3.4.1 低压费控计量表箱应具备防盗功能，能有效防止非法操作和破坏。
3.4.2 低压费控计量表箱应具备过载保护和漏电保护等安全功能，保障用户和设备的安全。
3.4.3 低压费控计量表箱应符合相关电气安全标准，确保其安全可靠性。
3.5 日常维护3.5.1 低压费控计量表箱应设计方便日常维护和故障排除的开关和接口。
3.5.2 低压费控计量表箱应提供易读的显示屏，方便用户查看用电信息和余额等。
4. 使用规范4.1 低压费控计量表箱的安装应由专业技术人员进行，确保符合相关电气安全规定。
4.2 低压费控计量表箱的日常维护和保养应按照操作手册的要求进行，定期进行设备检查和维修。
4.3 用户需按照规定的使用方法和程序进行操作，不得擅自修改或拆卸低压费控计量表箱。
国家电网公司集中规模招标采购国家电网公司山东省电力公司技术规范书固化低压计量箱（单相，非金属）专用技术规范（06GH-500135981-00001）招标文件2019年3月一、通用要求结合山东电力系统的实际，对相关内容进行了明确、并提出了部分补充内容，这些内容与国家电网公司颁布的技术规范及招标技术规范书有同样的法律效力。
凡是在《低压计量箱采购标准第1部分》通用技术规范、专用技术规范、《低压计量箱技术规范》Q／GDW11008-2013中与本补充说明不一致的条款，以本补充说明为准。
三、备品备件供货表四、明确补充技术要求1.计量箱采用《低压计量箱技术规范》Q／GDW11008-2013中相应的图纸，计量箱外壳几何尺寸误差应不超过5mm。
2.电能表接插件(2)电能表插入后，电能表的表尾盖应能够自由开启和单独施加封印。
(3)考虑到电能表送电后的运行维护，应能够在电能表不停电的情况下进行更换电能表(即更换电能表时不给用电客户停电)，电能表接插件的火线进出端、零线进出端应能够手动短接。
3.计量箱壳体内部(或外部)、箱门门板内部(或外部)的明显部位均应有生产厂家的名称全称，生产厂家名称应与壳体、门板在注塑时同步一次成型，禁止采用粘贴或印刷方式。
4.多表位计量箱采用带挂鼻平面把手锁，1表位计量箱采用挂锁。
锁鼻应采用58黄铜电镀镍铬合金或304不锈钢，锁鼻厚度6±0.2m，锁鼻孔直径7±0.2m，螺丝孔深度不小于8 mm,螺丝采用国标M3不锈钢螺丝，长度为8 mm。
锁鼻损坏后应有便于更换的措施。
锁鼻具体尺寸见下图:5.视窗应采用透明度好、阻燃、防紫外线的聚碳酸酯（PC）材料（不应使用回收料）。
视窗与箱门应无缝紧密结合，外部无固定螺钉。
同1排电能表共用一个视窗。
视窗应设置防晒盖，防晒盖应能自由落下且有防风的结构措施及散热措施，装拆方便。
6.计量箱内所有部件的绝缘材料（电能表接插件、分线端子排外年壳等）均应阻燃，能通过《低压计量箱技术规范》Q／GDW11008-2013中第7.2.1.3的试验。

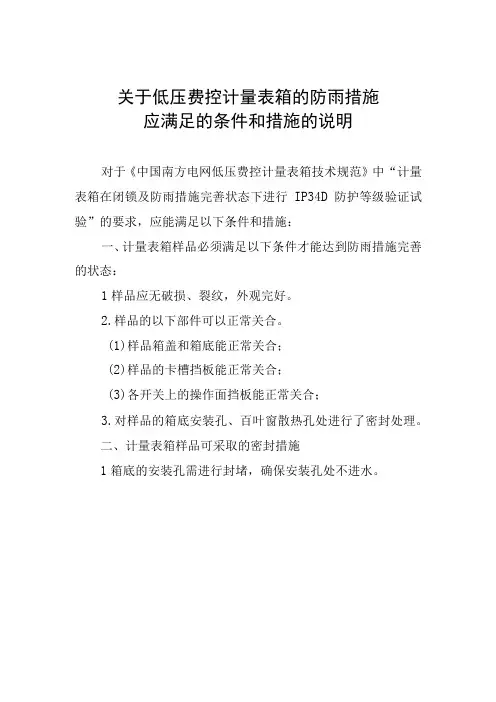

关于低压费控计量表箱的防雨措施
应满足的条件和措施的说明
对于《中国南方电网低压费控计量表箱技术规范》中“计量表箱在闭锁及防雨措施完善状态下进行IP34D防护等级验证试验”的要求，应能满足以下条件和措施：
一、计量表箱样品必须满足以下条件才能达到防雨措施完善的状态：
1样品应无破损、裂纹，外观完好。
2.样品的以下部件可以正常关合。
(1)样品箱盖和箱底能正常关合；
(2)样品的卡槽挡板能正常关合；
(3)各开关上的操作面挡板能正常关合；
3.对样品的箱底安装孔、百叶窗散热孔处进行了密封处理。
二、计量表箱样品可采取的密封措施
1箱底的安装孔需进行封堵，确保安装孔处不进水。
2.百叶窗散热孔处需要进行密封处理，确保密封后不进水。
百叶窗用胶封堵
三、现场到货产品要求
1、除了箱底安装孔、百叶窗散热孔封堵外，表箱厂商样品的其他部位必须与现场实际送货产品一致。
低压电能计量箱技术规范
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（低压电能计量箱技术规范）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为低压电能计量箱技术规范的全部内容。
南方电网市场〔2013〕3号附件中国南方电网有限责任公司 发 布低压电力用户集中抄表系统集中器技术规范Q/CSG中国南方电网有限责任公司企业标准目录1范围 (1)2规范性引用文件 (1)3术语和定义 (1)3.1采集器 (1)3.2集中器 (1)3.3手持设备 (1)3.4计量自动化主站 (1)3.5测量点 (2)4技术要求 (2)4.1环境条件 (2)4.2机械影响 (2)4.3工作电源 (2)4.4外观结构 (3)4.5绝缘性能要求 (3)4.6温升 (4)4.7数据传输信道 (4)4.8功能要求 (6)4.9电磁兼容性要求 (14)4.10可靠性指标 (15)5检验规则 (15)5.1检验分类 (15)5.2全性能试验 (16)5.3到货抽检 (16)5.4到货验收 (16)5.5结果处理 (16)5.6检验项目 (16)中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范Q/CSG XXXXX-XXXX前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成计量自动化终端系列标准。
本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。
低压电能计量箱相关技术要求(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除低压电能计量箱相关技术要求一、材质及环境要求表箱材质采用透明的聚碳酸酯，箱底采用阻燃ABS注塑成型。
表箱材质采用耐腐蚀、耐高温、抗老化、抗冲击、抗紫外线、阻燃、上盖为透明，表箱透明盖阻燃等级为V2级（热变形温度120℃），底座阻燃等级为V0级，在环境温度和日晒雨淋条件下，十五年内不发生变形、变色等老化现象。
周围环境温度不高于+55℃，而且在24h内的平均温度不超过+35℃，周围环境温度的下降，对于户外型计量箱应不低于-25℃。
安装地点的海拔不超过2000m。
安装地点的空气相对湿度在最高+40℃时不超过50%，最低温度-40℃时不超过60%，该月的平均相对湿度不超过90%。
选取GB7251.1规定的用于污染等级为3级的环境。
安装场所的外磁场在任何方向不超过地磁场的5倍。
安装处无明显的冲击或振动。
二、配置要求1.计量箱结构设计要求：1.1箱体内部结构布置合理，应方便接线及电能表和其它电器元件的固定，所有元器件及线路安装齐全。
1.2进出线接线端子应牢固可靠，进、出线孔均应加装绝缘胶垫套，考虑防雨密封措施，位置应方便进出线接线。
1.3表箱应为一体式，由三个独立单元组成：进线单元、计量单元、用户单元。
三单元具有较强的封闭性。
a)进线单元安装总进线刀开关或分户隔离刀开关。
分线铜排，总进线开关和分户隔离开关要满足电流要求，进线端分户隔离开关应具有明显断开点，分户隔离开关每户配备一个。
b)用户单元应安装出线断路器，出线断路器要满足电流要求，每户配备一个。
c) 零线端子安装在进线单元内。
d )计量箱进线单元底板应设接地连接固定螺栓，接地螺栓直径不小于12毫米，有弹簧垫和两个平垫，并有醒目的接地符号。
e)计量箱体四角需配置挂耳或其它可靠安装的方法1.4计量箱进、出线位置应按照计量单元左上侧进线、用户单元下端出线设计，进、出线应为三相。
国家电网公司集中规模招标采购国家电网公司总部低压计量箱固化技术规范书（9906-500116195-00024）招标文件2016年5月专用技术规范1三相计量箱标准技术参数除满足以下标准技术参数外，投标产品应满足《低压计量箱采购标准第1部分》通用技术规范（通用技术规范在国家电网公司电子商务平台下载）。
计量箱技术参数表是标的货物的基础技术特性要求，在招投标过程中，投标人应该依据招标文件，对技术参数表中标准参数值做出响应。
投标人应认真逐项填写以下表格中保证值（不劣于标准值），不能空格，也不能以“响应”两字代替保证值，不允许改动招标人标准值。
序号项目单位标准参数值投标人保证值1. 表位数个见物料描述投标人填写2. 整体式计量箱排布方式—1行排布；投标人填写3. 箱体材质—见物料描述投标人填写4. 分户出线额定电流 A 见物料描述投标人填写5. 安装方式—见物料描述投标人填写6. 结构—整体式投标人填写7. 是否预留采集器位置—预留采集器位置投标人填写8. 接插件型式—间隙式投标人填写9. 接入方式—经互感器接入投标人填写10. 负控方式—内控/外控（＞60A用外控）投标人填写11. 外控开关合闸模式—手动或自动投标人填写12. 强弱电分隔式线槽—有/无（整体式多表位计量箱选有）投标人填写13. 耐压等级V ≥2500 投标人填写14. 绝缘电阻Ω/V ≥1000 投标人填写15. 保护电路有效电阻Ω≤0.1 投标人填写16. 电气间隙、爬电距离mm 电气间隙≥5.5mm，爬电距离≥6.3mm。
投标人填写17. 电能表端子温升K ≤60（额定电流≤60A）；≤70（额定电流≥80A）投标人填写18. 塑壳断路器温升K ≤70 投标人填写19. 小型断路器、隔离开关温升K ≤60（额定电流≤60A）；≤65（额定电流≥80A）投标人填写20. 出线开关型式及规格参数—4P-60A-25kA；4P-80A-25kA；4P-100A-25kA；4P-160A-35kA；4P-200A-35kA；4P-250A-35kA；投标人填写21. 进线开关型式及规格参数—3P-60A-25kA；3P-80A-25kA；3P-100A-25kA；3P-160A-35kA；3P-200A-35kA；3P-250A-35kA；投标人填写22. 布导线截面积mm260A选16；80A选25；100A选35；150A选70；200A选95；250A选150；投标人填写23. RS485通讯/控制导线截面积mm2≥2×0.4 投标人填写24. RS485及控制线连接方式—间隙配合插拔连接投标人填写25. 箱体防护等级—≥IP34D 投标人填写26. 电能表定位措施—有投标人填写27. 箱体天线引出措施—金属箱体有，非金属箱体无投标人填写28. 外壳几何尺寸（长*宽*高）mm 满足采购标准通用要求投标人填写2单套产品组件、材料配置表组件、材料配置表包括元件名称、规格型式参数、单位、数量和产地、品牌等信息，具体内容和格式根据招标项目情况参照下表进行编制，品牌、型式（普通/负控、合闸方式）、型号、主要参数必须填写清楚、完整。
低压费控计量表箱技术规范南方电网公司市场营销部2015年11月目录1.范围本标准规定了中国南方电网有限责任公司范围内额定电压为交流380V及以下低压费控计量表箱（以下简称计量表箱）使用条件、功能要求、使用性要求、试验要求等。
本标准适用于公司系统计量表箱的招标、订货、检验、验收和安装使用。
凡本标准中未述及，但在有关国家、电力行业或IEC等标准中做了规定的条文，应按相应标准执行。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191 包装储运图示标志GB/T —2012电工电子产品环境试验第2部分：试验方法试验N：温度变化GB 4208 外壳防护等级（IP代码）GB/T －2008 塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验GB/T 9341－2008 塑料弯曲性能的测定GB/T 13384－2008 机电产品包装通用技术条件GB/T －2008 低压开关设备和控制设备第2部分：断路器GB/T －2008 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器GB/T －2008 电子设备机械结构公制系列和英制系列的试验第1部分: 机柜、机架、插箱和机箱的气候、机械试验及安全要求GB/T 20641－2006 低压成套开关设备和控制设备空壳体的一般要求GB/T 23641 电气用纤维增强不饱和聚酯模塑料GB －2005 电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB 50254 电气安装工程低压电器施工及验收规范GB/T 25293 电工电子设备机柜机械门锁GB －2013 低压成套开关设备和控制设备GB －2006 低压成套开关设备和控制设备第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB －2008 低压成套开关设备和控制设备第5部分: 对公用电网动力配电成套设备的特殊要求HG/T 2503 聚碳酸酯树脂Q/CSG 中国南方电网有限责任公司单相费控电能表技术规范Q/CSG 中国南方电网有限责任公司三相费控电能表技术规范3.术语和定义3.1.低压费控计量表箱用于380V及以下低压费控电能表的箱型成套装置。
适合安装费控电能表、低压电流互感器、负荷管理终端、配变监测计量终端、低压集中器、采集器、开关和接线端子盒的封闭箱体。
3.2.进线室多表位计量表箱内安装进线开关、接线端子排等器件并与外部电源进线电气连接的独立空间。
3.3.计量室多表位计量表箱内安装电能表、采集器等设备的独立空间。
3.4.互感器室经互感器接入式计量表箱内安装低压电流互感器的独立空间。
3.5.出线室多表位计量表箱内安装出线开关、端子排等器件并与外部负载端进行电气连接的独立空间。
4.计量表箱分类根据计量表箱内电能表类型及表位数不同，计量表箱可分为：a）直接接入式：1）单相（电能表）单表位计量表箱；2）单相（电能表）多表位计量表箱；3）三相（电能表）单表位计量表箱；4）三相（电能表）多表位计量表箱。
b）经互感器接入式：1）1表位计量表箱。
5.计量表箱型号与命名计量表箱型号由分类信息组成，型号编码共有六位：具体说明如下：□□□□□□（从左至右依次为第一至第六位）第一位：字母F—非金属第二位：字母P—PC+ABS材质箱体第三位：字母F—费控式电能表第四位：字母D—单相字母S—三相第五位：数字—安装电能表位数第六位：字母X—不带互感器字母H—带互感器6.要求6.1.总则计量表箱应符合的相应规定及本标准要求。
6.2.环境条件6.2.1.温湿度范围订货方可根据实际使用情况对温度范围提出特殊要求。
6.2.2.大气压力～（海拔4000m及以下），特殊订货要求除外。
6.2.3.污染等级污染等级不超过3级。
6.2.4.安装条件计量表箱安装场所条件应能满足：1) 墙面、电杆、落地等场所安装；2) 地震烈度：8度；3) 地面风力：8级。
6.3.基本功能6.3.1.安装功能6.3.1.1.电能表安装计量表箱应具备电能表快速、方便、安全、牢靠安装功能：1)满足Q/CSG 、Q/CSG规定的电能表安装需求；2)多表位计量表箱内电能表的安装、电气连接采用导线实现；单表位计量表箱内电能表的安装、电气连接可采用专用接插件实现，导线不得直接接入电能表，电能表接插件插头宜采用过盈配合插头。
3) 应保证安装后的电能表端正、排列整齐，且与箱门观察窗和插卡卡槽完整对应；4) 计量表箱底部或电能表接插件应具有与电能表安装孔相对应安装固定点，确保安装后的电能表无晃动。
6.3.1.2.互感器安装经互感器接入式计量表箱应具备互感器快速、方便、安全安装功能：1) 满足南方电网公司互感器技术规范中规定的互感器安装需求；2) 互感器室应有互感器安装定位、紧固及底座电气短接互联措施，其结构尺寸符合相应互感器外形尺寸；3) 一次导线型式及连接应便于穿心式互感器安装；4) 互感器二次端子连接导线应预留足够长度，试验接线盒处接线准确无误。
6.3.1.3.采集器安装计量表箱应具备采集器快速、方便、安全安装功能：1) 计量表箱进线室应具有：采集器安装位置与安装措施；RS485通讯导线、RS485总线连接装置及通讯电缆连接通道；屏蔽电缆接地措施；2) 采集器三个安装固定点按采集器挂鼻伸出状态下定位、限位，螺纹连接时应采用螺母连接型式，保证安装后的采集器端正、与箱门观察窗对应。
安装尺寸参见Q/CSG 、Q/CSG 中相应采集器结构尺寸。
6.3.1.4.进线电缆及分户出线安装计量表箱应具备电源电缆、通讯电缆及出户线快速、方便、安全连接功能，箱内具有：1) 与计量表箱容量匹配的进线电缆通道及相应的固定、导引措施；2) 线缆方便、有效的连接措施，满足多种电缆接头接入及电气安全间隙要求；3) 电缆折弯、人工接线操作所需合适空间；4) 电缆上进、下进，分户线上出、下出等方式的结构措施。
6.3.1.5.进、出线开关安装计量表箱应具备进、出线开关快速、方便、安全安装功能：1) 满足本技术规范表5中规定的各类开关安装需求2) 进线开关室应有开关安装定位、紧固及底座电气短接互联措施；3) 出线开关室应有快速安装、固定开关的导轨。
6.3.1.6.箱体安装计量表箱箱体安装应安全、可靠，易于操作：1) 计量表箱应有相应独立的专用安装附件，满足悬挂、嵌入、落地、电杆等方式安装需求；2) 箱体及安装板应有相应的安装定位措施及相应安装操作所需空间；3) 箱组式计量表箱易于用户现场电气连接、拼装，安装附件应具备水平方向位置基准调节功能。
6.3.1.7.附属设施安装计量表箱应具备无线通讯设备附属天线、计量表箱标识或标贴等附件安装功能：1) 计量表箱应有通讯天线箱内、箱外安装的结构措施；2) 多表位计量表箱分路（户）开关、电能表、观察窗的安装处应有户号标贴定位安装的结构措施并在出厂时粘贴或压铸一一对应的序号标识，标识应清晰、准确；外壳合适部位具有RFID标签定位安装的结构措施；3) 计量表箱加封位置应位于锁体或铅封门（挂锁防护门）上。
6.3.2.运维及管理辅助功能计量表箱应具备方便的运维及管理辅助功能：1) 资产分界点物理位置明晰及易于实现资产方便管理；2) 计量表箱电流规格、表位数及电气、功能配置应系列化、标准化；3) 箱门、母排、线槽等部件应系列化、标准化、模块化；计量表箱内电器、部件具备通用性，满足维修性需求；4) 计量表箱操作及运维应简单、方便：a) 进线开关室、出线开关室应采用双门设计，第一层门为开关操作防护门，打开后仅可操作开关把手；第二层门为开关室门，打开后方可更换开关。
b）不打开箱门实现：电能表插卡、红外抄表等操作；电能表及采集器工作状态、参数观察及示值读取；c) 箱内具有远程分闸、合闸（如有）操作的技术保证措施；d) 门锁数量少，箱门开合、加封操作方便；同类门锁(钥匙)具备通用性；5) 计量表箱应有规范、清晰的运维标识：a) 导线、母排、端子颜色标识：黄（U）、绿（V）、红（W），中性线蓝（N）、保护线黄绿（PE）；通讯线黄（A）、蓝（B）；开关控制线红（+/L）、黑（-/N）；b) 线槽内导线应有与开关的对应标识，其标识应符合相应技术规范；c) 分线开关与电能表、分线开关门（户槽）与观察窗（户槽）间有一一对应序号标识；d) 粘贴户号的线槽盖应有相应的安装位置标识；e) 计量表箱内表面应有电气原理接线图标识、条码等其它必要信息；f) 计量表箱箱门（盖）应有相应的安全警示语、企业标识、服务提示语等信息。
6) 外壳应具有永久固定、防脱落的产品铭牌，铭牌所载信息包括：a) 产品名称、型号、质量、尺寸等信息；b) 额定工作电压、额定电流、表位数；c) 产品执行标准；d) 制造厂名、制造日期；e) 3C认证标志；f) 产品编号、资产条形码。
6.4.安全要求计量表箱应具备防触电与设备安全保障功能，其电气性能、机械性能应符合相应标准规定要求：1) 电气设计应规范，其性能、技术指标应符合中相应要求，每一型号的产品都为3C认证产品；2) 计量表箱电气配置应符合规定；3) 计量表箱应保证计量室、出线室的室门开启状态下无裸露带电部分；电器安装、电气连接、导线（母排）固定等措施应永久牢靠；电气开关与电能表应有相应的电气隔离措施；4) 计量表箱电气总线（母排）截面积符合相应载流量要求，电气互连机构工作方式连接应可靠；5) 多表位计量表箱满足进线箱额定电流要求；6) 电器安装及保护措施可靠，电器元件与安装板（底板）之间应有绝缘措施，安装附件、安装板（底板）承载力应有足够安全裕度并能通过第7章中相应的静载能力试验；7) 计量表箱外壳散热措施应有效、可靠，保证计量表箱内各部位温升符合规定；8) 电气开关应具有3C认证标志，开关上桩头为进线，下桩头为出线；9) 计量表箱所配电气开关、导线、母排等电器应符合相应产品标准要求，并有相应合格保证资料；10) 计量表箱安全警告语、标志应清晰、永不褪色或脱落；11) 计量表箱外壳及箱内电气绝缘支撑件、电气安装板应能通过第中绝缘材料耐受非正常发热和火焰的验证试验；12) 计量表箱外壳应有可靠的防雨及必要的防尘措施，其防护等级不低于IP34D（包括电缆、导管入口），箱门、视窗及门锁应具有一定的防撬功能，电缆及导线穿孔具有防磨损保护措施；13) 提交样品或供货产品（包括单独的电器）电气性能应能通过第7章中相应的电气性能试验。
6.5.可靠性要求计量表箱产品设计、材质及配件选用、制造工艺应保证其预期寿命不小于20年：1) 计量表箱所用非金属材料、外壳及金属件涂层、外壳结构强度、标志等应满足预期寿命不少于20年：a）计量表箱的底座及箱门非金属材料不得采用二次回收料；b) 外壳及绝缘材料性能指标应符合或优于表3（或订货技术协议）中规定的数值，材料机械性能、热性能、抗老化性能应能通过第7章中相应的材料性能试验；c) 外壳机械强度应能通过第7章中相应的机械性能试验；d) 铭牌、标识应能保持清晰、完整，其标识、铭牌材料应耐腐蚀。
