(技术规范标准)电能计量箱技术规范(阻燃ABS材质)

低压电能计量箱相关技术要求Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998低压电能计量箱相关技术要求一、材质及环境要求表箱材质采用透明的聚碳酸酯，箱底采用阻燃ABS注塑成型。

表箱材质采用耐腐蚀、耐高温、抗老化、抗冲击、抗紫外线、阻燃、上盖为透明，表箱透明盖阻燃等级为V2级（热变形温度120℃），底座阻燃等级为V0级，在环境温度和日晒雨淋条件下，十五年内不发生变形、变色等老化现象。

周围环境温度不高于+55℃，而且在24h内的平均温度不超过+35℃，周围环境温度的下降，对于户外型计量箱应不低于-25℃。

安装地点的海拔不超过2000m。

安装地点的空气相对湿度在最高+40℃时不超过50%，最低温度-40℃时不超过60%，该月的平均相对湿度不超过90%。

选取规定的用于污染等级为3级的环境。

安装场所的外磁场在任何方向不超过地磁场的5倍。

安装处无明显的冲击或振动。

二、配置要求1.计量箱结构设计要求：箱体内部结构布置合理，应方便接线及电能表和其它电器元件的固定，所有元器件及线路安装齐全。

进出线接线端子应牢固可靠，进、出线孔均应加装绝缘胶垫套，考虑防雨密封措施，位置应方便进出线接线。

表箱应为一体式，由三个独立单元组成：进线单元、计量单元、用户单元。

三单元具有较强的封闭性。

a)进线单元安装总进线刀开关或分户隔离刀开关。

分线铜排，总进线开关和分户隔离开关要满足电流要求，进线端分户隔离开关应具有明显断开点，分户隔离开关每户配备一个。

b)用户单元应安装出线断路器，出线断路器要满足电流要求，每户配备一个。

c) 零线端子安装在进线单元内。

d )计量箱进线单元底板应设接地连接固定螺栓，接地螺栓直径不小于12毫米，有弹簧垫和两个平垫，并有醒目的接地符号。

e)计量箱体四角需配置挂耳或其它可靠安装的方法计量箱进、出线位置应按照计量单元左上侧进线、用户单元下端出线设计，进、出线应为三相。

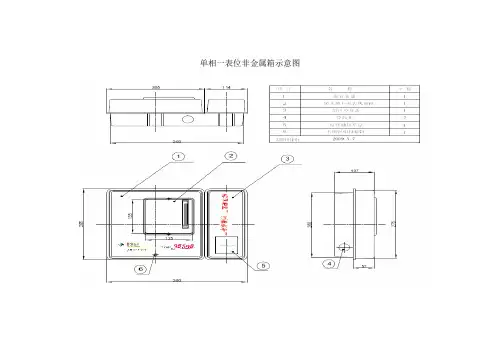

单相一表位非金属箱示意图单相二表位非金属箱示意图单相三表位非金属箱示意图单相四表位非金属箱示意图单相六表位非金属箱示意图低压三相一表位计量表箱示意图技术规范一、设备名称、材质1、设备名称非金属低压电表计量箱（以下简称“计量箱”）。

2、箱体材质要求非金属箱外壳采用环保绝缘材料：⑴、阻燃ABS（丙烯腈—丁二烯－苯乙烯）；⑵、观察窗材质：聚碳酸酯（PC）。

二、技术要求1、阻燃ABS（耐候、耐高冲击型）材料1.1 相对密度1.08～1.211.2 MFR（21.17Mpa,200℃）10～15g/10min1.3 成型收缩率0.3～0.6%1.4 拉伸强度≥34.3～45Mpa1.5 伸长率35～45%1.6 弯曲强度≥63.7Mpa1.7 弯曲弹性模量≥2000Mpa1.8 缺口冲击强度≥9.8～24.5kj/m21.9 热变形温度≥110℃1.10 洛氏硬度90～95r1.11 阻燃性V-01.12 着火危险试验(灼热丝可燃性)：650±10℃1.13 氧指数≥28%1.14 密度1.08～1.21 g/cm31.15 介电强度18mv/m1.16 介电常数50Hz 4.2106Hz 3.81.17 体积电阻率2.5×1014Ω.cm1.18 耐电弧性98s1.19 维卡软化点92～96℃2、PC材料2.1 简支梁缺口冲击强度≥50kj/m22.2 拉伸强度≥60Mpa2.3 断裂伸长率≥85%2.4 屈服弯曲强度≥95Mpa2.5 热变形温度≥130℃2.6 体积电阻系数≥1.5×1015Ωcm2.7 介电系数2.7～3.02.8 介电强度≥16MV/m3、计量箱外壳技术要求3.1外壳防护等级：单相表计量箱户内环境设计IP34单相表计量箱户外环境设计IP433.2计量箱外壳采用ABS注塑成型工艺制造。

3.3 设计使用寿命：户外使用不低于30年3.4 表箱表面光洁度要求不能低于0.6。

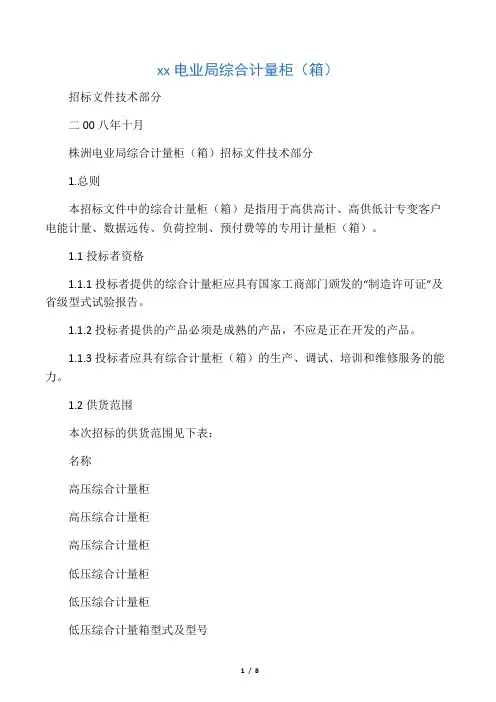

xx电业局综合计量柜（箱）招标文件技术部分二00八年十月株洲电业局综合计量柜（箱）招标文件技术部分1.总则本招标文件中的综合计量柜（箱）是指用于高供高计、高供低计专变客户电能计量、数据远传、负荷控制、预付费等的专用计量柜（箱）。

1.1投标者资格1.1.1投标者提供的综合计量柜应具有国家工商部门颁发的“制造许可证”及省级型式试验报告。

1.1.2投标者提供的产品必须是成熟的产品，不应是正在开发的产品。

1.1.3投标者应具有综合计量柜（箱）的生产、调试、培训和维修服务的能力。

1.2供货范围本次招标的供货范围见下表：名称高压综合计量柜高压综合计量柜高压综合计量柜低压综合计量柜低压综合计量柜低压综合计量箱型式及型号中置柜GDJ10G-01A环网柜GDJ10G-01C固定型GDJ10G-01B固定型GDJ-040G-01抽屉柜GDJ-040-02购电箱（非标）购电开关配置VS1购电控制回路VS1ZN28ME-1000CW1-1000CM1-800购电控制回路购电控制回路购电控制回路购电控制回路购电控制回路备注含操作电源含操作电源注：计量柜（箱）内配置的电能表、互感器及远抄终端等均由我局配置。

报价表中不含电能表、互感器、远抄终端的设备费用（但含其安装费）；跳闸开关应单独标明价格和生产厂家。

2.应遵循的主要技术标准及规定GB/T16934－1997《电能计量柜》3.技术要求下列要求未提及的应符合本招标文件所列的规范与标准的要求。

3.1使用条件3.1.1环境温度：-5ºC—+40ºC3.1.2相对湿度：+20ºC时，不应高于90%；+40ºC时，不应高于50%。

3.1.3倾斜度：对柜壳体不应超过3º；对电能表不应超过1º。

3.2外壳外壳应采用金属材料的封闭式结构，其外形及结构应与其相邻的高、低压开关成套设备协调配合。

外壳和各功能单元隔板材料选用敷铝锌钢板。

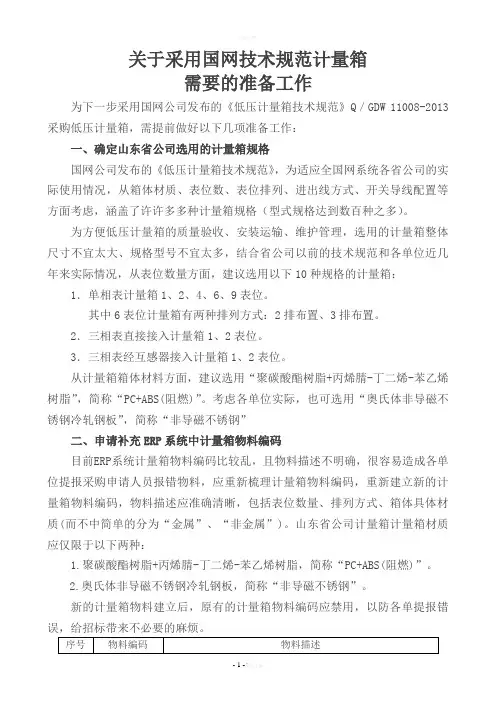

关于采用国网技术规范计量箱需要的准备工作为下一步采用国网公司发布的《低压计量箱技术规范》Q／GDW 11008-2013采购低压计量箱，需提前做好以下几项准备工作：一、确定山东省公司选用的计量箱规格国网公司发布的《低压计量箱技术规范》，为适应全国网系统各省公司的实际使用情况，从箱体材质、表位数、表位排列、进出线方式、开关导线配置等方面考虑，涵盖了许许多多种计量箱规格（型式规格达到数百种之多）。

为方便低压计量箱的质量验收、安装运输、维护管理，选用的计量箱整体尺寸不宜太大、规格型号不宜太多，结合省公司以前的技术规范和各单位近几年来实际情况，从表位数量方面，建议选用以下10种规格的计量箱：1．单相表计量箱1、2、4、6、9表位。

其中6表位计量箱有两种排列方式：2排布置、3排布置。

2．三相表直接接入计量箱1、2表位。

3．三相表经互感器接入计量箱1、2表位。

从计量箱箱体材料方面，建议选用“聚碳酸酯树脂+丙烯腈-丁二烯-苯乙烯树脂”，简称“PC+ABS(阻燃)”。

考虑各单位实际，也可选用“奥氏体非导磁不锈钢冷轧钢板”，简称“非导磁不锈钢”二、申请补充ERP系统中计量箱物料编码目前ERP系统计量箱物料编码比较乱，且物料描述不明确，很容易造成各单位提报采购申请人员报错物料，应重新梳理计量箱物料编码，重新建立新的计量箱物料编码，物料描述应准确清晰，包括表位数量、排列方式、箱体具体材质(而不中简单的分为“金属”、“非金属”)。

山东省公司计量箱计量箱材质应仅限于以下两种：1.聚碳酸酯树脂+丙烯腈-丁二烯-苯乙烯树脂，简称“PC+ABS(阻燃)”。

2.奥氏体非导磁不锈钢冷轧钢板，简称“非导磁不锈钢”。

新的计量箱物料建立后，原有的计量箱物料编码应禁用，以防各单提报错误，给招标带来不必要的麻烦。

三、修改低压计量箱招标规范书技术专用部分国网公司发布的《低压计量箱技术规范》，许多技术要求是选择项，比如计量箱材质、进出线方式、表位排列方式、电能表接插件型式等，还有些要求不是很明确，因此需要结合选用的计量箱规格型式，修改低压计量箱招标规范书技术专用部分，提出明确要求，以适合省公司统一管理。

关于采用国网技术规范计量箱需要的准备工作为下一步采用国网公司发布的《低压计量箱技术规范》Q／GDW 11008-2013采购低压计量箱，需提前做好以下几项准备工作：一、确定山东省公司选用的计量箱规格国网公司发布的《低压计量箱技术规范》，为适应全国网系统各省公司的实际使用情况，从箱体材质、表位数、表位排列、进出线方式、开关导线配置等方面考虑，涵盖了许许多多种计量箱规格（型式规格达到数百种之多）。

为方便低压计量箱的质量验收、安装运输、维护管理，选用的计量箱整体尺寸不宜太大、规格型号不宜太多，结合省公司以前的技术规范和各单位近几年来实际情况，从表位数量方面，建议选用以下10种规格的计量箱：1．单相表计量箱1、2、4、6、9表位。

其中6表位计量箱有两种排列方式：2排布置、3排布置。

2．三相表直接接入计量箱1、2表位。

3．三相表经互感器接入计量箱1、2表位。

从计量箱箱体材料方面，建议选用“聚碳酸酯树脂+丙烯腈-丁二烯-苯乙烯树脂”，简称“PC+ABS(阻燃)”。

考虑各单位实际，也可选用“奥氏体非导磁不锈钢冷轧钢板”，简称“非导磁不锈钢”二、申请补充ERP系统中计量箱物料编码目前ERP系统计量箱物料编码比较乱，且物料描述不明确，很容易造成各单位提报采购申请人员报错物料，应重新梳理计量箱物料编码，重新建立新的计量箱物料编码，物料描述应准确清晰，包括表位数量、排列方式、箱体具体材质(而不中简单的分为“金属”、“非金属”)。

山东省公司计量箱计量箱材质应仅限于以下两种：1.聚碳酸酯树脂+丙烯腈-丁二烯-苯乙烯树脂，简称“PC+ABS(阻燃)”。

2.奥氏体非导磁不锈钢冷轧钢板，简称“非导磁不锈钢”。

新的计量箱物料建立后，原有的计量箱物料编码应禁用，以防各单提报错误，给招标带来不必要的麻烦。

三、修改低压计量箱招标规范书技术专用部分国网公司发布的《低压计量箱技术规范》，许多技术要求是选择项，比如计量箱材质、进出线方式、表位排列方式、电能表接插件型式等，还有些要求不是很明确，因此需要结合选用的计量箱规格型式，修改低压计量箱招标规范书技术专用部分，提出明确要求，以适合省公司统一管理。

塑料计量箱技术协议2016年7月目录1总则2基本要求2.1计量箱类型：2.2计量箱箱体材料:2.3计量箱内部设备配置：2.4计量箱结构2.5计量箱外观与标识3技术参数标准4计量箱厚度标准5单表位计量箱6验收和售后服务附件：各类型塑料计量箱平面图1总则1.1本技术规范适用于湖北省电力公司电力用户用电信息采集系统建设用塑料计量箱的订货与验收。

1.2计量箱必须取得国家强制性产品认证（简称3C认证），箱体正面有3C认证标志。

1.3卖方投标时必须提供“单相单表位”和“三相单表位”的计量箱样品各1套。

1.4应遵循的标准：GB7251.1低压成套开关设备和控制设备GB/T16934电能计量柜GB4208外壳防护等级（IP代码）GB/T2423.17耐腐蚀、耐老化GB10963.1电气附件--家用及类似场所用过电流保护断路器IEC608982基本要求2.1计量箱类型：2.1.1本技术规范所指计量箱类型为：单相单表位计量箱，三相单表位计量箱。

2.2计量箱箱体材料:2.2.1计量箱箱体材料选用应从环保和长寿命角度出发，以及适应不同的安装环境。

采用高强度、阻燃、耐老化的绝缘材料制作，具备防雨水渗入功能。

2.2.2计量箱箱盖为全透明整体式，采用中分子聚碳酸酯材料注塑成型，具有阻燃、抗老化、抗紫外线、抗冲击、耐腐蚀、透明度高等性能。

2.2.3计量箱箱体底座为分区整体式，部分采用聚碳酸酯材料或阻燃ABS 树脂材料注塑成型，具有阻燃、抗老化、耐腐蚀、抗冲击等性能。

2.2.4计量箱使用寿命应大于10年。

2.3计量箱内部设备配置：2.3.1计量箱内应有足够的空间，满足安装电能表、进线、出线的要求。

2.3.2单、三相单表位计量箱，应能满足单、三相智能电能表的安装要求。

2.4计量箱结构2.4.1计量箱采用上箱盖、下底座结构，整体关合严密，外形美观。

2.4.2箱体的上盖和底座采用多点内隐式扣槽卡口结合的分体结构或采用门绞链的整体结构。

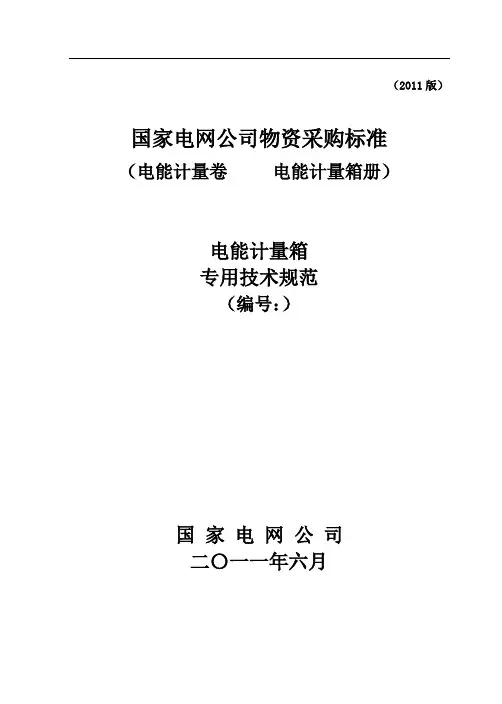

（2011版）国家电网公司物资采购标准（电能计量卷电能计量箱册）电能计量箱专用技术规范（编号：）国家电网公司二〇一一年六月目录1 标准技术参数 (1)2 项目需求部分 (2)2.1 货物需求及供货范围一览表 (2)2.2 必备的备品备件、专用工具和仪器仪表供货表 (4)2.3 图纸资料提交单位 (4)2.4 工程概况 (4)2.5 使用条件 (5)2.6 项目单位技术差异表 (5)3 投标人响应部分 (6)3.1 投标人技术偏差表 (6)3.2 销售及运行业绩表 (6)3.3 推荐的备品备件、专用工具和仪器仪表供货 (6)3.4 最终用户的使用情况证明 (7)3.5 投标人提供的试验检测报告表 (7)3.6 投标人提供的鉴定证书表 (7)1 标准技术参数投标人应认真逐项填写标准技术参数（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表8 投标人技术偏差表。

表1 电能计量箱标准技术参数表序参数名称单位标准参数值投标人保证值号注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

2 项目需求部分2.1 货物需求及供货范围一览表表2 货物需求及供货范围一览表（打“★”的项目为主要技术参数,如不能满足要求，将被视为实质性不符合招标文件要求）单体电能计量箱：序号名称单位招标人要求投标人响应型号、规格、性能参数数量型号、规格、性能参数数量1 电能计量箱只单相电子式电能表只单相预付费电能表只单相机械式电能表只出线微型断路器个进线隔离开关个观察窗个铅封锁个防雨帽只电卡只招标人提供2 主要零部件及附件- 2 -整体组合电能计量箱：序号名称单位招标人要求投标人响应型号、规格、性能参数数量型号、规格、性能参数数量1 电能计量箱只单相电子式电能表(金属/非金属) 只单相预付费电能表(金属/非金属) 只单相机械式电能表(金属/非金属) 只电能信息采集与监控终端只出线分断路器个进线主断路器个观察窗个进线主开关分线母排根出线分开关室接地母排根招标人提供2 主要零部件及附件注：(1)本规范书范本箱体组件方式仅供参考，实际使用时，可根据具体工程调整组箱方案。

南山碧桂园一期10kV配电工程电能计量箱技术规书发输变电力设计2016年6月目录1 标准技术参数12.2 必备的备品备件、专用工具和仪器仪表供货表22.3 图纸资料提交单位22.4 工程概况22.5 使用条件32.6 工程单位技术差异表33 投标人响应局部43.1 投标人技术偏差表43.2 销售及运行业绩表43.3 推荐的备品备件、专用工具和仪器仪表供货43.4 最终用户的使用情况证明53.5 投标人提供的试验检测报告表53.6 投标人提供的鉴定证书表51围52技术规性引用文件63通用要求71 标准技术参数投标人应认真逐项填写标准技术参数〔见表1〕中投标人保证值，不能空格，也不能以“响应〞两字代替，不允许改动招标人要求值。

如有差异，请填写表8 投标人技术偏差表。

表1 电能计量箱标准技术参数表注1：工程单位对标准技术参数表中参数有差异时，可在工程需求局部的工程单位技术差异表中给出，投标人应对该差异表响应。

差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

电表箱数量统计- .2.2 必备的备品备件、专用工具和仪器仪表供货表表3 必备的备品备件、专用工具和仪器仪表供货表表4 设计联络会、培训及验收需求一览表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表5所列单位。

表5 卖方提交的须经确认的图纸资料及其接收单位2.4 工程概况2.4.1 工程名称：南山碧桂园一期10kV配电工程2.4.2 工程单位：吉隆碧桂园房地产开发- -.可修编---2.4.3 工程规模：2.4.4 工程地址：市2.4.5 交通、运输：〔*〕2.5 使用条件表6 使用条件表展修改。

2.6 工程单位技术差异表工程单位原那么上不能改动通用局部条款及专用局部固化的参数。

根据工程使用条件，当环境温度、海拔高度等与标准技术参数表有差异或对通用局部条款有差异时，应逐项在“表7 工程单位技术差异表〞中列出，并以差异表给出的参数为准。

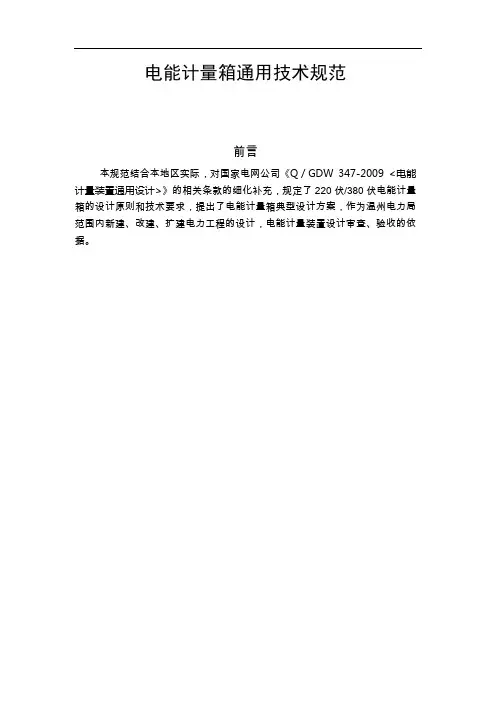

电能计量箱通用技术规范前言本规范结合本地区实际，对国家电网公司《Q／GDW 347-2009 <电能计量装置通用设计>》的相关条款的细化补充，规定了220伏/380伏电能计量箱的设计原则和技术要求，提出了电能计量箱典型设计方案，作为温州电力局范围内新建、改建、扩建电力工程的设计，电能计量装置设计审查、验收的依据。

1范围本技术规范适用于温州电力局范围内新建、改建、扩建电力工程中使用的220伏/380伏嵌入式、悬挂式电能计量箱。

2引用标准GB7251〃1-2005 《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》GB7251〃3-2006《低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备―配电板的特殊要求》JGJ16-2008《民用建筑电气设计规范》GB 10963.1-2005《家用及类似场所用过电流保护断路器第一部分：用于交流的断路器》GB/T 14048.1-2006《低压开关设备和控制设备第一部分：总则》GB/T 14048.2-2001《低压开关设备和控制设备低压断路器》GB/T 14048.3-2002 《低压开关设备和控制设备第三部分：开关、隔离器、隔离开关及熔断器组合电器》GB 4208-2008《外壳防护等级IP代码》DL/T448-2000《电能计量装置技术管理规程》DL/T825-2002《电能计量装置安装接线规则》Q/GDW347-2009《电能计量装置通用设计》Q/GDW355-2009《单相智能电能表型式规范》Q/GDW356-2009《三相智能电能表型式规范》DL/T 5137-2001《电测量及计量装置设计技术规范》Q/GDW 347-2009《电能计量装置通用设计》国家电网公司输变电工程通用设计.400伏电能计量装置分册国家电网公司输变电工程通用设计.220伏电能计量装置分册3术语和定义3.1户内电能计量箱：将计量单元及辅助单元等所有的电气设备及部件装设在一个固定安装的非金属封闭箱体内的计量装置,整体嵌入在建筑物户内墙体内，也可直接悬挂在建筑物的户内墙体上。

电能计量箱，单相，6表位，非金属目录1.总则 (2)2.规范性引用文件 (2)3.术语和定义 (2)4.技术要求 (2)5.试验及基本性能要求 (6)6.试验报告 (8)7.包装、运输及储存 (8)8.采购要求 (8)9.样品确认及抽样检测 (8)10.到货验收 (9)附表：单只单相6表位非金属材料电能计量箱主要材料配臵表 (10)附图1：计量室导线布局及导线头处理图 (11)附图2：单相智能电能表外形尺寸 (12)附图3：单相6表位非金属材料电能计量箱外形参考图 (14)11.总则本技术规范规定了额定电压为220V/380V、额定频率为50Hz的单相非金属材料电能计量箱的分类、技术要求、试验等。

本技术规范适用于安装单相电能表的电能计量箱的招标采购、设计、制造、检验、安装和验收。

2.规范性引用文件下列标准中的条款通过本规范的引用而成为本规范的条款。

DL/T 448-2000 电能计量装臵技术管理规程DL/T 5137-2001 电测量及电能计量装臵设计技术规范DL/T 825-2002 电能计量装臵安装接线规则GB/T 16934-1997 电能计量柜GB 50096-6 1999 住宅设计规范第六部分：建筑设备GB 4208-2008 外壳防护等级（IP代码）GB 7251.1—2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3—2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB 50254-1996 电气装臵安装工程低压电器施工及验收规范GB 50058-1992 爆炸和火灾危险环境电力装臵设计规范GB/T2408-1996 塑料燃烧性能试验方法：垂直、水平燃烧法Q/GDW 347-2009 电能计量装臵通用设计GB 17466.1-2008 家用和类似用途固定式电气装臵电器附件安装盒和外壳3.术语和定义a)进线单元电能计量箱接受供电电源部件，用于安装塑壳断路器、铜排接线端子（盒）、公用计量电能表等。

计量箱、控制电缆、端子盒及表箱技术要求一、CT变比500/5及以上计量箱1、结构及技术要求如下：a) 组合互感器应用油浸式的形式。

b) 组合互感器应设有用于吊装的部件，同时具备便于人工搬运的凹槽或把手。

c) 油浸式组合互感器的壳体应使用厚度不小于1.5mm，的不锈钢制成（304钢材）且壳体体积体积不小于0.1m3，器身必须有压力释放阀。

应采用全焊接全密封结构、不应带有呼吸器和密封胶圈。

d) 一次和二次接线端子均应有防护罩，此防护罩应可方便加封，应能防止直接或间接接触到接线螺钉，达到不破坏封印就无法拆除密封防护罩的要求。

一次电流进出线有单独接线瓷柱（不能共用一个瓷柱），导电体应采用铜质材料且截流量不小于1000安，铭牌应采用激光蚀刻、内容清晰，可防紫外线辐射，在使用寿命期内不褪色、易读取。

铭牌与互感器器身应紧密结合、能防伪，不允许采用不干胶进行粘贴。

e) 组合互感器应有条形码标牌，材质为铝或不锈钢，内容清晰，条形码能使用通用的读码设备正确读出。

f) 在组合互感器的器身显著位置，应用激光蚀刻出组合互感器的资产编号，其字体高度应不小于8mm。

1.1. 额定值1.1.1. 额定一次电流、电压推荐的额定一次电流标准值见表1；额定一次电压值：10kV；1表1 推荐的额定一次电流标准值单位（A）1.1.2. 额定二次电流、电压电流互感器的额定二次电流为5A。

电压互感器的额定二次电压为100V。

1.1.3. 额定二次负荷每相电压互感器的额定二次负荷为15VA、25VA，下限负荷为2.5VA，额定功率因数为0.8（感性）。

每相电流互感器的额定二次负荷见表2表2 电流互感器的额定二次负荷值1.1.4. 变差电流互感器在5%~120% I n时比值差和相位差的变差，应不超过相应等级的2个化整单位，且其上升和下降时的误差均应符合表4的要求。

1.1.5. 误差的重复性电流互感器在20%I n时重复测量5次以上，其比值差和相位差的标准偏差应≤1个化整单位。

塑料计量箱2016年7月目录1总则2基本要求2.1计量箱类型: 2.2计量箱箱体材料： 2.3计量箱内部设备配置: 2.4计量箱结构 2.5计量箱外观与标识3技术参数标准4计量箱厚度标准5单表位计量箱6验收和售后服务附件：各类型塑料计量箱平面图1总则1.1本技术规范适用于湖北省电力公司电力用户用电信息采集系统建设用塑料计量箱的订货与验收。

1.2计量箱必须取得国家强制性产品认证（简称3C认证），箱体正面有3C认证标志。

1.3卖方投标时必须提供“单相单表位”和“三相单表位”的计量箱样品各1套。

1.4应遵循的标准:GB7251.1 低压成套开关设备和控制设备GB/T16934 电能计量柜GB4208 外壳防护等级（IP代码）GB/T2423.17 耐腐蚀、耐老化GB10963.1 电气附件--家用及类似场所用过电流保护断路器IEC60898 2基本要求2.1计量箱类型: 2.1.1本技术规范所指计量箱类型为：单相单表位计量箱，三相单表位计量箱。

2.2计量箱箱体材料：2.2.1计量箱箱体材料选用应从环保和长寿命角度出发，以及适应不同的安装环境。

采用高强度、阻燃、耐老化的绝缘材料制作，具备防雨水渗入功能。

222计量箱箱盖为全透明整体式，采用中分子聚碳酸酯材料注塑成型,具有阻燃、抗老化、抗紫外线、抗冲击、耐腐蚀、透明度高等性能。

2.2.3计量箱箱体底座为分区整体式，部分采用聚碳酸酯材料或阻燃ABS树脂材料注塑成型，具有阻燃、抗老化、耐腐蚀、抗冲击等性能。

2.2.4计量箱使用寿命应大于10年。

2.3计量箱内部设备配置: 2.3.1计量箱内应有足够的空间，满足安装电能表、进线、出线的要求。

2.3.2单、三相单表位计量箱，应能满足单、三相智能电能表的安装要求。

2.4计量箱结构2.4.1计量箱采用上箱盖、下底座结构，整体关合严密，外形美观。

2.4.2箱体的上盖和底座采用多点内隐式扣槽卡口结合的分体结构或采用门绞链的整体结构。

电能计量箱技术规范（阻燃ABS材质）1 、总则1.1 本技术规范书适用于整体组合电能计量箱，它提出了该计量箱的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则做出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书“技术差异表”中加以详细描述。

1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下：1. GB7251.1-2005开关和控制设备第1部分型式试验和部分型式试验成套设备；2． GB7251.3-2006开关和控制设备第3部分对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求；3. DL/T 448－2000 电能计量装置技术管理规程；4．GB/T 16934-1997 电能计量柜；5. DL/T 5137-2001 电测量及电能计量装置设计技术规程；6. GB50254-96 电气装置安装工程低压电器施工及验收规范；7. 《国家电网公司输变电工程通用设计400V电能计量装置分册》8. 《国家电网公司输变电工程通用设计220V电能计量装置分册》9. GB191 《包装储运图示标志》10. GB2681 《电工成套装置中的导线颜色》11. GB2682 《电工成套装置中的指示灯和按钮颜色》12. GB4028 《外壳防护等级的分类》13. GB7251 《低压成套开关设备》14. GBJ63 《电力装置的电测量仪表装置设计规范》15. JB3084 《电力传动控制站的产品包装与运输规程》16. IEC947-1 《总则》17. GB/T14048.1《总则》18. IEC942-2 《低压断路器》19. GB14048.2 《低压断路器》20. IEC947-5-1 《机电式控制电路电器》21. GB14048.5 《机电式控制电路电器》22. DL447-91 《电能计量柜》23. GB50054-95 《低压配电设计规范》24. GB156-93 《标准电压》25. GB1048-89 《固体绝缘材料工频电气强度的试验方法》26. GB2900.1-82 《电工名词术语、基本名词术语》27. IEC255-21-1 振动试验标准28. IEC255-21-2 冲击和碰撞试验标准29. GB7251.3-97 低压成套装置30. GB4208-93 外壳防护等级31.GB17466-1998 《家用和类似用途固定或电气装置电气附件外壳的通用要求》32.GB/T7267-2003 外型及安装尺寸33. 《国家电网公司输变电工程通用设计—220V电能计量装置分册》有矛盾时，按现行的技术要求较高的标准执行。

Q/GDW-HN -4-6-2009Q/GDW2009-7-10发布2009-07-30实施河南省电力公司 发布河南省电能信息采集与管理系统 第4-6部分：计量箱材质技术标准目次前言 (2)1适用范围 (3)2引用标准 (3)3定义 (4)4不锈钢材质技术要求： (4)5不饱和聚酯树脂玻璃纤维增强模塑料（简称SMC）材质技术要求： (4)6聚碳酸酯（简称PC）材质技术要求.............................................................................. 错误！未定义书签。

1前言为了满足电力用户用电信息采集系统建设中各种类型表箱改造的需要，根据应用环境和用户的不同，采用不同的材质，特制订本技术条件。

本规范制订时参考了相关国家标准、行业标准和国家电网公司企业标准。

制订过程中多次召集科研、电力部门和生产单位的有经验的专家共同讨论，广泛征求意见。

本规范规定了各种表箱所使用的材质、指标和要求等。

本规范适用于电力用户用电信息采集系统建设中各种表箱材质的检验、使用和验收。

本标准由河南省电力公司营销部提出；本标准由河南省电力公司科技部归口。

本标准起草单位：本标准主要起草人：21适用范围本技术规范书规定了用于A、B、C、D、多表位居民计量箱五种计量箱所用材质的技术要求。

2引用标准GB 7251.1-2005 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备GB 7251.3-2006 低压成套开关设备和控制设备第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB/T191-2008 包装储运图示标志GB /T1408 绝缘材料电器强度的实验方法GB/T1409-2006 测量电气绝缘材料在工频、音频、高频（包括米波长在内）下电容率介质损耗因数的推荐方法GB/T1410-2006 固体绝缘材料体积电阻率和表面电阻率试验方法GB/T1411-2002 干固体绝缘材料耐高电压小电流电弧放电的实验GB/T1447-2005 纤维增强塑料拉伸性能试验方法GB/T1449-2005 纤维增强塑料弯曲性能试验方法GB/T1451-2005 纤维增强塑料简支梁冲击韧性试验方法GB/T1462-2005 增强塑料吸水性试验方法GB/T1463-2005 纤维增强塑料密度和相对密度试验方法GB/T2406.1-2008 塑料用氧指数法测定燃烧行为GB/T2900.18-2008 电工术语低压电器GB/T4207-2003 固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法GB/T9341-2008 塑料弯曲性能的测定GB/9979-2005 纤维增强塑料高低温力学性能试验准则GB/T11020-2005 固体非金属材料暴露在火焰源时的燃烧性试验方法清单GB/T11026.1-2003电气绝缘材料耐热性第一部分：老化程序和试验结果的评定GB/T15568-2008 通用型片状模塑料GB/T20641-2006 低压成套开关设备和控制设备空壳体的一般要求HG/T2503-93 聚碳酸酯树脂JB/T3958.2-1999 电气绝缘用热固性模塑料试验方法JB/T7770-1995 不饱和聚酯玻璃纤维增强模塑料JB/T9553-1999 电气绝缘用玻璃纤维模塑料检验、标志、包装、运输和贮存通用规则JB/T8762—1998 塑料简支梁冲击试验机。

电能计量接线盒技术规范1 范围本规范适用于需经电流互感器接入的三相三线（高计）或三相四线（低计）电能计量装置。

2 规范性引用文件DL/T 825-2002 《电能计量装置安装接线规则》GB/T 17883-1999 《0.2S级和0.5S级静止式交流有功电度表》GB/T 17215-2002 《1级和2级静止式交流有功电度表》3 技术要求3.1一般要求3.1.1试验接线盒批量2%随机抽检实验中，电压接线端子对电流接线端子及地端施以工频交流幅值为2000kV之电压，历时1分钟，应无击穿或变形。

3.1.2试验接线盒批量2%随机抽检实验中，当电流连接片在闭合位置时，对电流接线端子（通过电流连接片）通以10A工频交流，电压幅值≤0.4kV，历时1分钟，应无火花、烧损或变形。

3.1.3试验接线盒的设计和结构应能保证在额定工作条件下和正常位置使用时不引起任何危险，尤其应保证：——防电击的人身安全；——防火焰蔓延；——防固体异物、灰尘。

在正常工作条件下，连接片、镙钉、铜条等金属构件不锈蚀，安装在室外的试验接线盒应抗辐射、抗变形、抗老化。

3.1.3试验接线盒应为在罩壳盖好的情况下能进行加封，且不能直接或通过接线孔触及端子接点的结构，底座电流接线孔下沿和罩壳压线槽上沿的水平高度差应不小于5mm。

3.1.4底座宜有方便检测用专用插线孔，并保证连接可靠。

3.1.5底座中裸露的不相同的导体之间应采用绝缘栅防止偶然短路。

罩壳内侧应有连接片定位点以确保在壳盖好的情况下电压、电流连接片处于正确的位置。

3.1.6接线孔上应有刻印的接线孔编号，排列顺序从左至右。

电压、电流接线孔应能保证可靠接入单股截面2.5 mm²～6 mm²的导线。

3.1.7压接导线的镙钉采用镙母式镙钉，拧到底时，镙钉至少应有1 mm镙纹外露；当接入最大直径的导线后，镙钉应能保证和盖板保持至少4 mm距离。

3.1.8电压、电流连接片的镙钉采用镙母式镙钉，且应有与镙钉联体的弹垫，弹垫为不锈钢。

株洲电业局综合计量柜（箱）招标文件技术部分二00八年十月株洲电业局综合计量柜（箱）招标文件技术部分1.总则本招标文件中的综合计量柜（箱）是指用于高供高计、高供低计专变客户电能计量、数据远传、负荷控制、预付费等的专用计量柜（箱）。

投标者资格投标者提供的综合计量柜应具有国家工商部门颁发的“制造许可证”及省级型式试验报告。

投标者提供的产品必须是成熟的产品，不应是正在开发的产品。

投标者应具有综合计量柜（箱）的生产、调试、培训和维修服务的能力。

供货范围由我局配置。

报价表中不含电能表、互感器、远抄终端的设备费用（但含其安装费）；跳闸开关应单独标明价格和生产厂家。

2.应遵循的主要技术标准及规定GB/T16934－1997《电能计量柜》3.技术要求下列要求未提及的应符合本招标文件所列的规范与标准的要求。

使用条件环境温度：-5ºC—+40 ºC相对湿度：+20 ºC时，不应高于90%；+40 ºC时，不应高于50%。

倾斜度：对柜壳体不应超过3 º；对电能表不应超过1 º。

外壳外壳应采用金属材料的封闭式结构，其外形及结构应与其相邻的高、低压开关成套设备协调配合。

外壳和各功能单元隔板材料选用敷铝锌钢板。

防护等级综合计量柜（箱）外壳为IP4X，隔板为IP2X。

绝缘水平满足GB/T16934－1997的和的规定。

电气设备和导电体的温升应符合GB/T16934－1997的的规定。

计量电流互感器A、电能表及其他设备，应分别接于各自专用二次绕组。

B、计量电路，应先经计量专用接线盒后再接入电能表。

计量电压互感器A、电能表及其他设备，应分别接于各自专用二次绕组。

B、综合计量柜计量互感器的二次侧不应装设熔断器（自动开关）和串接隔离开关的辅助触头；计量互感器柜的出线侧可以装设快速熔断器（自动开关），但不应串接隔离开关的辅助触头。

C、计量电路，应先经计量专用接线盒后再接至电能表。

聚碳酸酯计量表箱技术规范1规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB 4208-93 外壳防护等级（IP代码）GB 7251.1-97低压成套开关设备和控制设备DL/T 448-2000 电能计量装置技术管理规程JB/T 16934-1997 电能计量柜DL/T 5137-2001 电测量及电能计量装置设计技术规程GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验外观检测：1箱体标识1.1计量箱应有设备铭牌、出厂编号、出厂日期。

计量箱统一编号规则编号由订货方提供。

1.2国网公司企业标识,位于进线室门上部；安全警示标识位于进线室门中部；铭牌位于进线室门下部；供电服务热线95598标识，位于出线室门中部。

3箱体材质：聚炭非金属材料PC表5 箱体材料参照表4电器元件计量箱应设置分级保护，满足选择性、灵敏性要求。

塑壳断路器应符合GB/T 14048.2标准要求；单相断路器应符合GB 10963.1标准要求。

箱内电器元件应按国家有关规定通过强制认证（3C认证）5安装附件5.1表箱应有防雨措施。

5.2每表配线的绝缘铜线不小于10mm2。

5.3多表位计量箱内各电能表中性线应分表安装，不得共用。

5.4计量箱内应采用绝缘阻燃的导线，色标应为：相线为黄绿红三色；零线为黑色；PE线为黄绿双色线。

5.5计量箱内亦采用线槽布线，进出线独立分开，布线设计合理、工艺过关。

5.6每个表位要有编号,应在计量表出线端的进户线上设置“产权分界点”标识。

5.7非金属箱内须预留PE端子，便于箱体与接地网可靠连接。

6外壳箱体必须为封闭结构，并有良好的通风散热结构设计，散热孔应具有防雨功能并设防护网，应采取防止非正常情况下外部异物插入触及带电导体的措施。
