离散系统的频率响应分析和零极点分布程序参考

function［db,mag,pha,grd,w］＝freqz_m(b,a,N)； %离散系统响应求解函数,包括幅度响应、相位响应、群时延; %a,b,N 为输入参数; %b 为系统分子多项式系数向量; %b 为系统分子多项式系数向量; N 为频率离散化的点数; %db,mag,pha,grd,w 为输出参数; %db 为系统[0，π]的度响应,单位是 dB; %ag 也是系统[0，π]的幅度响应,单位是伏; %pha 为系统的[0，π]上的相位响应,单位为 rad; %grd 为[0，π]上的群延时响应; %w 为[0，π]上的频率采样点. [H，w]=freqz(b,a,N,’whole’); H=(H(1:N/2));w=(w(1:N/2)); mag＝abs(H); db＝20*log10((mag＋eps)/max(mag)); pha＝angle(H); grd＝grpdelay(b,a,w);

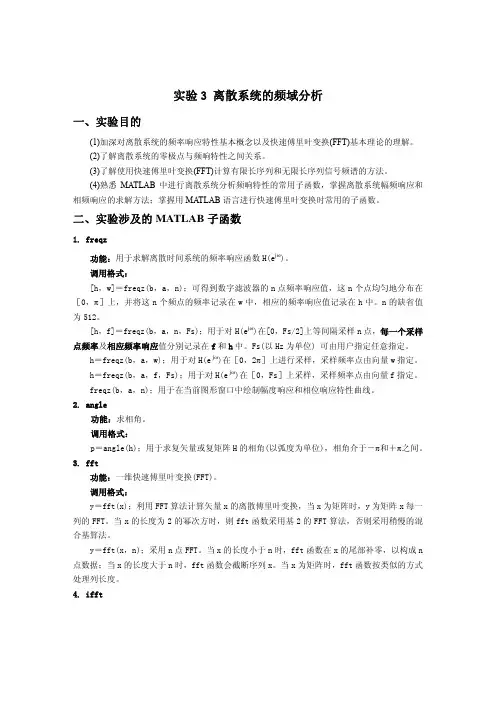

MATLAB 为求解离散系统的频率响应和连续系统的频率响应，分别提供了 freqz 和 freq（s 求
连续系统的频率响应函数）两个函数，使用方法类似。本实验主要讨论离散系统的频率响应。
例 3-1 已知离散时间系统的系统函数为
H(z)
=
0.1321− 0.3963 z−2 + 0.3963 z−4 − 0.1321z−6 1+ 0.34319 z−2 + 0.60439 z−4 + 0.20407 z−6
求该系统在 0～π频率范围内的绝对幅频响应、相对幅度响应、相位响率响应及群迟延。
解 MATLAB 程序如下：
b＝[0.1321，0，0.3963，0，0.3963，0，0.1321]；
a＝[1，0，－0.34319，0，0.60439，0，－0.20407]；

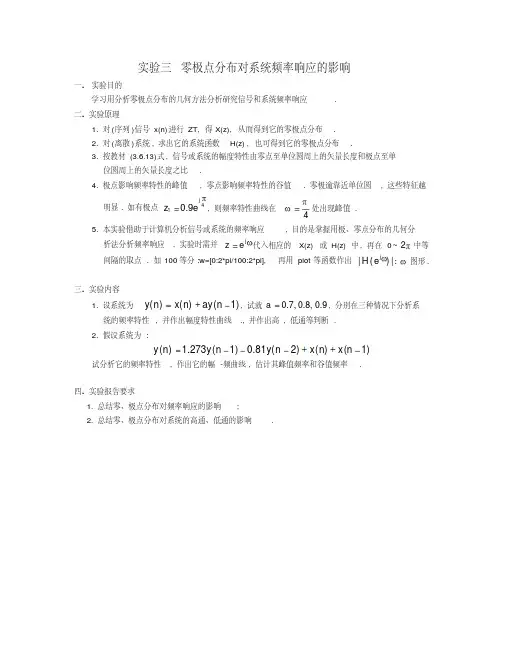

实验三零极点分布对系统频率响应的影响
一.实验目的
学习用分析零极点分布的几何方法分析研究信号和系统频率响应
. 二. 实验原理
1. 对(序列)信号x(n)进行ZT, 得X(z), 从而得到它的零极点分布
. 2. 对(离散)系统, 求出它的系统函数
H(z) , 也可得到它的零极点分布. 3. 按教材(3.6.13)式, 信号或系统的幅度特性由零点至单位圆周上的矢量长度和极点至单位圆周上的矢量长度之比
. 4. 极点影响频率特性的峰值
, 零点影响频率特性的谷值. 零极逾靠近单位圆
, 这些特征越明显. 如有极点410.9j z e , 则频率特性曲线在4
处出现峰值. 5. 本实验借助于计算机分析信号或系统的频率响应
, 目的是掌握用极、零点分布的几何分析法分析频率响应, 实验时需并j z e 代入相应的X(z) 或H(z) 中, 再在0~2中等
间隔的取点. 如100等分:w=[0:2*pi/100:2*pi], 再用plot 等函数作出|()|j H e 图形.
三. 实验内容
1. 设系统为()()(1)y n x n ay n , 试就0.7,0.8,0.9a , 分别在三种情况下分析系统的频率特性, 并作出幅度特性曲线
., 并作出高, 低通等判断.
2. 假设系统为: ()
1.273(1)0.81(2)()(1)y n y n y n x n x n 试分析它的频率特性
, 作出它的幅-频曲线, 估计其峰值频率和谷值频率
. 四. 实验报告要求1. 总结零、极点分布对频率响应的影响;
2. 总结零、极点分布对系统的高通、低通的影响.。

（一）离散时间信号的Z 变换1．利用MATLAB 实现z 域的部分分式展开式MATLAB 的信号处理工具箱提供了一个对F(Z)进行部分分式展开的函数residuez()，其调用形式为：[r,p,k]=residuez(num,den)式中，num 和den 分别为F(Z)的分子多项式和分母多项式的系数向量，r 为部分分式的系数向量，p 为极点向量，k 为多项式的系数向量。

【实例1】 利用MATLAB 计算321431818)(-----+zz z z F 的部分分式展开式。

解：利用MATLAB 计算部分分式展开式程序为% 部分分式展开式的实现程序num=[18];den=[18 3 -4 -1];[r,p,k]=residuez(num,den)2．Z 变换和Z 反变换MATLAB 的符号数学工具箱提供了计算Z 变换的函数ztrans()和Z 反变换的函数iztrans （），其调用形式为)()(F iztrans f f ztrans F ==上面两式中，右端的f 和F 分别为时域表示式和z 域表示式的符号表示，可应用函数sym 来实现，其调用格式为()A sym S =式中，A 为待分析的表示式的字符串，S 为符号化的数字或变量。

【实例2】求（1）指数序列()n u a n 的Z 变换;(2)()()2a z az z F -=的Z 反变换。

解 （1）Z 变换的MATLAB 程序% Z 变换的程序实现f=sym('a^n');F=ztrans(f)程序运行结果为：z/a/(z/a-1)可以用simplify( )化简得到 :-z/(-z+a)（2）Z 反变换的MATLAB 程序% Z 反变换实现程序F=sym('a*z/(z-a)^2');f=iztrans(F)程序运行结果为f =a^n*n（二）系统函数的零极点分析1. 系统函数的零极点分布离散时间系统的系统函数定义为系统零状态响应的z 变换与激励的z 变换之比，即)()()(z X z Y z H = （3-1）如果系统函数)(z H 的有理函数表示式为：11211121)(+-+-++++++++=n n n n m m m m a z a z a z a b z b z b z b z H （3-2） 那么，在MATLAB 中系统函数的零极点就可通过函数roots 得到，也可借助函数tf2zp 得到，tf2zp 的语句格式为：[Z,P,K]=tf2zp(B,A)其中，B 与A 分别表示)(z H 的分子与分母多项式的系数向量。

数字信号处理实验报告班级：硕姓名：学号：实验1 常见离散信号的MATLAB 产生和图形显示实验目的：加深对常用离散信号的理解；实验内容：（1）单位抽样序列clc;x=zeros(1,11); x(1)=1; n=0:1:10;stem(n,x, 'fill'); title('单位抽样序列'); xlabel('n'); ylabel('x[n]')延迟5个单位：clc;x=zeros(1,11); x(6)=1; n=0:1:10;stem(n,x, 'fill'); title('单位抽样序列'); xlabel('n'); ylabel('x[n]')nx [n ]（2）单位阶跃序列clc;x=[zeros(1,5),ones(1,6)]; n=-5:1:5;stem(n,x,'fill'); title('单位阶跃序列'); xlabel('n'); ylabel('x[n]');nx [n ]（3）正弦序列clc; N=50; n=0:1:N-1; A=1; f=1; Fs=50; fai=pi;x=A*sin(2*pi*f*n/Fs+fai); stem(n,x,'fill'); title('正弦序列'); xlabel('n'); ylabel('x[n]'); axis([0 50 -1 1]);nx [n ]（4）复正弦序列clc; N=50; n=0:1:N-1; w=2*pi/50; x=exp(j*w*n); subplot(2,1,1); stem(n,real(x)); title('复正弦序列实部'); xlabel('n');ylabel('real(x[n])'); axis([0 50 -1 1]); subplot(2,1,2); stem(n,imag(x)); title('复正弦序列虚部'); xlabel('n');ylabel('imag(x[n])'); axis([0 50 -1 1]);nx [n ]（5）指数序列clc; N=10; n=0:1:N-1; a=0.5; x=a.^n;stem(n,x,'fill'); title('指数序列'); xlabel('n'); ylabel('x[n]'); axis([0 10 0 1]);nr e a l (x [n ])ni m a g (x [n ])（6）复指数序列性质讨论：0(j )()enx n σω+=将复指数表示成实部与虚部为00()e cos j sin n n x n n e n σσωω=+1.当σ=0时，它的实部和虚部都是正弦序列。
