内容提要本书共分五个章节，包括船舶管路系统的概念、设计和生产的发展概况和趋势、管路系统的基础知识、船舶管路系统的原理设计和生产设计，船舶管子的弯制与管路的安装等内容。
介绍了目前国内外船厂比较先进的管系设计和生产的方法、使用的设计软件和生产过程。
本书作为高等职业技术学院轮机工程专业和船舶舾装专业的教材或教学参考书，亦可供从事船舶设计、生产及航运系统的有关工程技术人员与管理人员的参考。
前言本书是根据哈尔滨工程大学出版社的要求编写出版的。
“船舶管路系统”是“船舶动力装置”和“船舶动力装置安装工艺”课程中一个比较重要的章节，船舶管路系统的生产约占造船总工时的12～15%，过去没有一本关于“船舶管路系统”的系统教材，各个高等职业学院都是采用内部教材和讲义来讲授的，市场上这样内容的参考书极少，给教学和设计带来了许多麻烦，所以这次几所学校联合公开出版了“船舶管路系统”教材。
全书共分五个章节，兼顾内河船舶和海洋运输船舶管路系统的特点，参照了新出版的《钢质海船入级与建造规范》和《内河钢船建造规范》，系统地介绍了船舶管路系统设计和生产的相关知识，结合目前造船的新工艺和新手段编写的。
第一章：绪论，重点介绍了船舶管路系统的含义和组成，船舶管路生产设计的发展简史和趋势；第二章：船舶管路的基础知识，重点介绍了船用管子的代号、管材、规格、特性和选用的一般原则，管径、壁厚的计算与质量检验，管路附件的类型、特点及适用范围等；第三章：船舶管路系统的原理设计，介绍了船舶动力管系、船舶管系的功用、类型、原理、组成及管系的布置设计等。
第四章：船舶管系的生产设计，介绍了管系放样的基本知识，弯管参数的计算、机装生产设计、船装生产设计及管系放样的设计软件等；第五章：船舶管子的弯制与管路的安装，介绍了管子弯制的方法、设备，管子的校对、管子的强度试验、管子的化学清洗与表面处理，船舶管路的安装与质量检验，管路的绝缘与油漆等。
本书第一章、第二章由武汉船院付锦云副教授编写，第三章由武汉船院彭维高级工程师编写，第四章由武汉船院王鸿舰讲师编写，第五章由南通交院徐向荣讲师编写。
船舶管路综合布局优化船舶是海上运输和航海工作的重要工具，而船舶管路则是船舶运行所必需的关键组成部分。
船舶管路的综合布局优化对于提高船舶性能、降低能源消耗和提升安全性具有重要意义。
本文将探讨船舶管路综合布局优化的相关内容。
一、船舶管路综合布局的重要性船舶管路综合布局是指将船舶上各类管道的布置位置进行合理规划和设计，以确保船舶的正常运行。
良好的综合布局能够提高船舶的燃料利用效率，减少能源消耗，增加航行舒适性，提高工作效率，同时降低维修成本和减少维护工作。
因此，船舶管路综合布局优化对于保障船舶的正常运行和提高船舶竞争力具有关键作用。
二、船舶管路综合布局优化的主要内容1. 管路布局规划船舶管路的布局规划应该根据船舶的具体功能和使用需求进行设计。
不同类型的船舶，如油轮、货船、客船等，其管道布局需求有所不同。
合理的管路布局规划能够减少管道长度，降低阻力，提高流体传输效率。
2. 管路材料选取在船舶管路综合布局中，合适的管路材料的选择至关重要。
优良的管路材料能够耐受高温、高压和腐蚀等环境条件，提高管路的使用寿命，并确保船舶的安全性。
3. 管路连接方式设计管路的连接方式直接影响到船舶管路的可靠性和维修工作的便利性。
因此，在船舶管路综合布局优化中，应该选择适合的管路连接方式，如焊接、螺纹连接等，以提高管路的稳定性和可维护性。
4. 管路绝缘保温设计管路的绝缘保温设计能够减少能量损失，提高管路传热效率，从而降低船舶的能源消耗。
因此，在船舶管路综合布局优化中，应该合理选择绝缘材料和保温层厚度，以提高船舶管路系统的绝缘保温性能。
三、船舶管路综合布局优化的挑战船舶管路综合布局优化面临一些挑战，如空间限制、安全性要求等。
船舶的空间有限，因此在进行管路综合布局时需要考虑管道直径、布局紧凑性等因素。
此外，船舶管路系统的安全性要求较高，需要考虑管路之间的隔离和防火设计等问题。
四、船舶管路综合布局优化的案例研究对于船舶管路综合布局优化的研究，有许多案例可以借鉴。
船舶管系生产设计和安装工作总结管系生产设计和安装是一个系统而又繁琐的工程，它需要我们不断地掌握更多的知识来做好这件事.现就管系在设计及安装过程中部结的经验总结如下：一、管子在设计过程中的布置要求：在进行管系生产设计前首先需要熟悉该船的建造方针、技术规格书、所有详细设计图纸及相关工艺文件。
同时需要确定所有管系对所选用的管材、阀附件及连接件型式的要求，并最终需要得到船东认可。
在保证各系统使用性能的前提下，优先考虑美观整齐、节省空间、管材消耗少、尽量减少连接件、弯曲少、便于拆装和操作，同时还需便于管子焊接、表面处理及方便于交通运输。
管路布置时，应尽量满足分段划分要求，尽量提高管子的预装率，对设备及舾装件的组合尽可能避开高空和狭窄部位的作业，尽量采用功能性单元、组装单元、集管单元、模块及分段预装，使预装率能达到90%以上；同时也应考虑船体结构油漆的可能性。
船体分段之间要设合拢管，合拢管段长度应大于或等于800mm，特殊情况不少于400mm，管端连接件应为现场校装焊接。
机舱内布置管路前，需要熟悉所有设备的性能和要求，设备布置应由大到小，由下到上进行统一布置，便于拆卸、调试、维修、操作方便，设备周围应确保操作空间的实际距离；主机、副机、锚、舵机、各种泵及吊机等应确保前、后、左、右有一定的操作空。
主机左、右侧花钢板以下周围500~600mm以内不能布管，个别不能避免也要保证通道500mm，便于人员进出检修，要确保热交换器的滤芯等能拉出检修。
布管时要尽量满足管路生产设计软件系统的要求，并结合酸洗、镀锌生产厂家的能力和要求。
考虑船上狭窄部位钢管需要进行打磨、喷塑、特涂、热浸锌，其支管长度要尽量短，从支管开口处至主管端部最长不要超过700mm。
对于弯管，在一段管子中不宜超过一个90º弯角或两个小弯角。
管子布置时需要考虑到方便工作人员的通行，在高度方向尽量保持在2000mm以上，但不得小于1900mm；主要通道的宽度应保持在800mm以上，但不得低于600mm，操作维修通道需要保持在400mm以上；对于箱柜等的人孔以及检查手孔前的空间为600mm。
船舶管道设计基本思路在我国，一直到70年代的初期，船舶管路还是依据设计部门的管系原理图和管系布置图中提供的管路大致走向进行施工的。
而管路的具体走向及有关工艺处理都是在船体分段合拢、机电设备定位以后，由具有相当实践经验的人员，进行现场的管路安排，再用样棒弯制成管子的实际形状，带回车间，按样棒进行管子的弯制。
这种方法称为实船布置法，目前仅在制作合拢管或船舶修理时使用。
70年代中期，各大船厂开始采用“比例绘图法”（放样）进行船舶管路的施工设计，从而在制造和安装管路时，基本上取消了样棒。
按图施工，不但提高了产品质量，改善了劳动条件，降低了劳动强度，而且缩短了造船周期。
80年代中期，改革开放的春风也吹进了造船厂，各厂纷纷走出国门，向造船先进国家日本学习先进的造船技术、工艺、管理等，在设计方面引进了生产设计的概念。
生产设计既是施工设计的深化，又是施工设计的发展，它在深度和广度上都发生了很大的变化，成为一个全新的设计阶段。
生产设计包括船体的生产设计、管子的生产设计以及其他专业的生产设计。
与此同时还引进了舾装件托盘管理系统，使船舶舾装件的设计、制造、安装、管理都发生了巨大的变化。
管系生产设计经过20多年的引进、吸收、消化和推广应用，已经取得了丰硕的成果。
建立了比较齐全的生产设计标准，完善了生产设计的流程，建立了一套比较完整的生产设计体系。
一、管路布置的基本原理空间任意一点的位置必须由三个坐标值确定。
如图7.2.1所示，A点的空间位置可用坐标x、y、z来描述。
而空间一条直线段的位置可以用其两端点的坐标值就能确定。
对于空间任何线段的形状，可以应用投影法画出）三面视图。
机械制图中的正投影法是管路布置中采用的基本投影方法。
图7.2.2 所示为直线段AB在互成x直角的三个坐标平面中的投影。
把坐标值与投影图结合起来就可以用一个或二个视图清楚地表达出空间某一管段的几何形状，具体尺图7.2.1 A点的空间坐标寸和安装位置。
这就是管路布置图的基本原理。
第四节船舶系统的管路布置船舶系统主要包括舱底水系统、压载水系统、灭火系统、日用供水系统、泄漏水系统、日用蒸汽和制冷系统、空调系统，全船、水舱的空气、溢流和测深管路等。
按照船舶系统基本任务，可归纳为保船、生活设施和输送储藏三个类别。
各类系统都各具功用。
在管路布置时，应按系统特性及技术要求，做出相应的工艺处理。
一、保船系统的管路布置（一）舱底水系统的管路布置舱底水系统是保船系统中重要组成部分。
它应保证船舶在正浮或向任何一舷倾斜不超过5°时皆能排干舱内积水，同时还不使舷外水或任何水舱（柜）中的水经该系统流入舱内；保证在船体破损时，及时抽除涌入的海水。
根据这一特点，对系统的布置有以下要求：图1-44 舱底水系统止回阀的布置1、直角舷外排除阀；2、舱底水泵；3、截止止回吸入阀箱；4、带滤网吸入口；5、直通截止止回阀1、管路在布置时，应考虑使该系统具有最大的生命力。
舱底水总管应布置在夏季重载水线平面上，垂直于船舶中心线从船舷量起的1/5船宽内侧。
如果不能达到此要求，则舱底水吸入管上应设有止回阀。
阀的布置位置应直接固定在舱壁上。
如图1-44所示。
2、为能将舱底水排净，各吸入管的吸入口皆布置在每个舱底的最低处。
在有舭水沟的船舱中，可装在该舱两舷最低处；在无舭水沟的船舱中，装在两舷或纵中剖面处所设的污水井。
它的布置方法有以下几种：（1）舱底或内底板向两舷升高大于或等于5°时，在纵中剖面处应设置两只吸口。
如图1-45(a)所示。
（2）舱底或底板向两舷升高小于5°时，在两舷各设一只吸口，在中纵剖面处设有两只吸口，如图1-45(b)所示。
（3）机舱舱底水吸入口布置除应符合上述要求外，还应将吸口直接接在舱底泵吸入端；对艉机型船舶在机舱的前端设置两个吸口，艉端也应设有吸口。
如图1-46所示。
（4）当船尖舱未装舱底水总管时，可采用手摇泵有效排水，但吸口高度不应大于7m。
（5）货舱的长度超过30m时，应在该舱的前后部适当的布置舱底水吸口。
船舶管路知识点总结一、船舶管路的基本概念船舶管路是指船舶上的供水、排水、润滑油、燃料等流体的输送系统，它是船舶运行的重要组成部分。
船舶管路一般包括主机润滑油管路、燃油管路、海水管路、压缩空气管路、液压管路和污水管路等。
它们承载着船舶运行所需的各种流体，起着输送、控制、保护等作用。
二、船舶管路的特点1. 高压、高温、高速船舶管路系统中的流体一般都是在高压、高温、高速状态下运行，因此对管路的材质、结构和焊接工艺等要求很高。
2. 防腐、防腐蚀船舶管路处于海洋环境中，容易受到海水腐蚀和生物腐蚀，所以需要采取防腐、防腐蚀措施，包括使用耐腐蚀材质、防腐层等。
3. 复杂多样船舶管路种类繁多，结构复杂，在设计、安装和维护等方面都有一定难度。
三、船舶管路的设计原则1. 安全可靠管路设计必须满足船舶运行的安全可靠要求，确保流体的输送、控制和排放正常可靠。
2. 经济合理在满足安全可靠的前提下，设计应尽量减少材料和能源消耗，提高船舶的运行效率。
3. 维修便利管路的设计应考虑到维修保养的便利性，方便维修人员对管路系统进行检修和维护。
四、船舶管路的材料1. 碳钢碳钢是船舶管路最常用的材料之一，其性能稳定，价格便宜，适用于一般压力和温度条件下的输送系统。
2. 不锈钢不锈钢具有耐腐蚀、高强度等特点，通常用于海水管路、燃油管路等需要抗腐蚀的地方。
3. 铜合金铜合金耐腐蚀性好，导电性能好，一般用于海水管路、压缩空气管路等。
4. 塑料塑料管路主要用于轻便、低压、低温的输送系统，比如饮用水管路、排污管路等。
五、船舶管路的安装1. 管路的支吊架设计管路的支吊架设计是管路安装的关键环节，必须根据管路的材料、工作条件、管路重量等因素进行设计，确保管路的稳定支撑。
2. 管路的焊接管路的焊接必须严格按照相关规范和标准进行，焊接工艺要合理，焊缝要具有良好的力学性能和密封性。
3. 管路的液压测试安装完毕后，对管路系统进行液压测试，以验证管路的密封性和耐压性，确保管路系统正常工作。
船舶管系生产设计和安装工作总结管系生产设计和安装是一个系统而又繁琐的工程，它需要我们不断地掌握更多的知识来做好这件事.现就管系在设计及安装过程中部结的经验总结如下：一、管子在设计过程中的布置要求：在进行管系生产设计前首先需要熟悉该船的建造方针、技术规格书、所有详细设计图纸及相关工艺文件。
同时需要确定所有管系对所选用的管材、阀附件及连接件型式的要求，并最终需要得到船东认可。
在保证各系统使用性能的前提下，优先考虑美观整齐、节省空间、管材消耗少、尽量减少连接件、弯曲少、便于拆装和操作，同时还需便于管子焊接、表面处理及方便于交通运输。
管路布置时，应尽量满足分段划分要求，尽量提高管子的预装率，对设备及舾装件的组合尽可能避开高空和狭窄部位的作业，尽量采用功能性单元、组装单元、集管单元、模块及分段预装，使预装率能达到90%以上；同时也应考虑船体结构油漆的可能性。
船体分段之间要设合拢管，合拢管段长度应大于或等于800mm，特殊情况不少于400mm，管端连接件应为现场校装焊接。
机舱内布置管路前，需要熟悉所有设备的性能和要求，设备布置应由大到小，由下到上进行统一布置，便于拆卸、调试、维修、操作方便，设备周围应确保操作空间的实际距离；主机、副机、锚、舵机、各种泵及吊机等应确保前、后、左、右有一定的操作空。
主机左、右侧花钢板以下周围500~600mm以内不能布管，个别不能避免也要保证通道500mm，便于人员进出检修，要确保热交换器的滤芯等能拉出检修。
布管时要尽量满足管路生产设计软件系统的要求，并结合酸洗、镀锌生产厂家的能力和要求。
考虑船上狭窄部位钢管需要进行打磨、喷塑、特涂、热浸锌，其支管长度要尽量短，从支管开口处至主管端部最长不要超过700mm。
对于弯管，在一段管子中不宜超过一个90º弯角或两个小弯角。
管子布置时需要考虑到方便工作人员的通行，在高度方向尽量保持在2000mm以上，但不得小于1900mm；主要通道的宽度应保持在800mm以上，但不得低于600mm，操作维修通道需要保持在400mm以上；对于箱柜等的人孔以及检查手孔前的空间为600mm。
关于船舶管路综合布置要点分析摘要随着船舶工业的发展，船舶制造技术日趋成熟。
船舶管道结构在船舶生产的过程中也是比较关键的环节。
这是一个刚性的工艺流程和管道结构，这关系到造船的速度和质量。
因此，本文深入的分析了船舶管路综合布置中的要点。
关键词船舶管路；综合布置；要点；分析引言船舶管路在船舶运行中有着非常重要的作用，例如船舶的运行需要水、油、气等资源，这会对船舶的运行造成极大的影响。
事实上，研究表明，管道的不合理布置也会导致船舶空间资源出现极大的浪费，还会让管道的故障率有所增加，不利于船舶管道的维护。
在船舶运行的过程中，对船舶管道布置进行相应的优化是非常关键的问题。
一、船舶管路综合布置的要点船舶管路的综合布置与船舶的安全是有着直接的关系的，船舶的管道布置是整个船舶在生产过程中比较关键的环节。
船舶管道主要是由船舶系统的动力装置以辅助的设备管道所组成，管道的综合布置必须要确保其科学合理性，船舶管道系统的优化配置能够对资源进行充分的利用，减少船舶的生产周期，有效地提升船舶生产效率。
1、设计前的准备第一，熟悉管道布置的规范，明确其对船舶生产设计的要求，包括原理说明、系统材料、阀门及管件的各种标准等。
第二，熟悉总平面图、分区图、房间平面图。
第三，要对防火分区图、防火代表防盗图、绝缘图有比较详细的了解。
第四，对于主要电缆方向图和电气设备布置图有清晰的掌握。
第五，对设计图纸进行详细的检查。
第六，检查设备订单状态和工作图纸。
第七，需要对船舶的专业标准进行了解。
在对船舶管道进行设计的过程中，要对实际的船舶建造图纸有详细的了解，为实际管道设计提供相应的参考，从而能够更好的开展后续工作。
船舶管系布置图需要包含综合的管道系设计图、船体结构图、管系图以及主缆方向图等。
在进行准备的过程中，需要详细的分析这些图纸，并根结合相应的图纸资料制定完善的设计方案。
2、船舶管道综合布局的要点首先，注意一般要求。
第一，进行管道布置的原则：一般是要先对船舶的设备进行布置，然后规划主电缆，最后对管道进行布置。
关于船舶管路综合布置要点分析摘要：船舶对于我国经济和军事发展有重要的战略意义，当前我国的船舶制造技术飞速发展，已经成为我国重要的国防和经济支撑力量，通常而言，船舶管路布置是船舶制造技术中的关键，因此本文阐述了船舶管路系统的重要性，并分析了管路系统综合布置的准备工作，最后提出了几点船舶管路布置要点。
关键词：船舶管路；综合布置；要点分析管路系统是船舶结构的重要组成部分，由于船舶工作环境的特殊性，其对于内部管路的要求较高，只有保证其内部管路的布置合理才能保证船舶的有效运行，为船舶的安全航行提供保证，因此船舶管路综合布置工作成为船舶制造技术的重要课题之一。
1.船舶管路系统的重要性船舶管路系统的功能是维持船舶内部的运行正常，是船舶结构的重要组成部分，由于船舶内部的功能较为齐全，这就需要合理的管路系统来维持船舶的正常运转，例如需要给排水管路来维持船舶的正常生活，而油管路则负责为船舶提供动力输出，同时一些机械设备以及附属设备都需要管路的正常运行才能发挥最大的功效。
再者船舶的管路系统是一项复杂的工程，良好的管路系统设计可以优化船舶的运行，降低船舶管路系统的运行成本，这对于提升船舶运行效率至关重要。
此外船舶的导航系统以及设备的安装对于管路系统提出了更高的要求，因此导航和设备安装具有十分重要的意义。
2.管路系统综合布置的准备工作鉴于船舶管道系统的重要性，其安装设计工作应该具备专门的流程，在管路系统的设计之处就需要进行全面的综合规划，在进行管路综合布置过程中，最重要的是进行图纸的分析设计工作，保证管路系统设计全面性，再者施工技术人员要进行详细的技术交底，对于船舶的结构、管道系统线路图、电缆走向等继续一系列的电脑模式，通过模拟来发现管路系统中存在的不足，提升管路系统设计的合理性。
3.管路布置要点船舶管路系统的布置工作直接决定了船舶的运行效率，由于船舶的工作环境特殊，长时间处于水中，因此管路系统要采用高强度的抗腐蚀性材料，在布置安装中要先进行大直径管路的安装，再进行小直径管路的布置，从而提高安装质量。
船舶管系制作安装工艺为现代造船的开展，标准管系制作及安装，保证管系制作和安装质量，使船舶建筑更加标准化、正规化所编制。
本工艺参照各种相关船舶建筑标准、标准及本公司实际而编制。
管系布置、预制及安装流程原那么、规那么。
一.管系布置原那么1.管系布置要层次清晰，顺序为先大口径管，后小口径管。
管子的排列应尽可能平直，成组成束并列，整洁和美看，以最短的距离连接， 到达最正确目的，防止不必要的迂回和歪交叉。
2.管系的布置间距(1)并行管或交叉管，邻近两根管子〔包括管子附件〕，间距应在20mm 以上。
(2)关于需要包扎尽缘的管子，包好尽缘后，其外缘与相邻管子、管系附件或船体结构件的间距在30mm 以上。
(3)以下管子与电缆的间距应在100mm 以上。
a.蒸汽LenovoUser2021-9-1东海船舶修造船舶管系制作安装工艺技术科编制管子尽缘层外表。
b.非水隔层尽缘的排气管外表。
c.工作压力9.8MPa(100kg/cm2)以上的高压空气管。
3.位置应便于安装和操作，各种管子应尽量沿准船体结构或箱柜的四周布置。
4在通道拆装维修及检查等必要的空间内，不应设置管路，对机械拆装、维修、检查等必要的空间应依据设备详图，经阅校核后再做最后决定。
5.当电缆、管子和通风管道在同一位置时，最好由上至下，按照电缆－管子－通风管的顺序布置。
6淡水管不得通过油舱，油管不得通过淡水舱，如不能防止时，应在油密隧道或套管内通过，海水管也尽量防止通过淡水舱，其它管子通过燃油舱时，管壁按标准要求加厚，且不得有可拆接头。
7.燃油舱柜的空气管、溢流管、测量管和注进管应防止通过居住舱室，如必须通过时，那么通过该类舱室的管子不得有可拆接头。
8.配电板及重要仪器上方及后面不得设置蒸汽管、油管、水管、排气管、油柜和水柜。
特不情况下必须布置时，那么不得设置管接头，并采取有效的防护措施。
9.锅炉、烟道、蒸汽管、排气管及消音器的上方应防止设置油管及油柜，如无法防止时，油管不得有接头，且应装设滴油盘或其他防护设备。
某船舶滑油管路系统设计在船舶的滑油管路系统设计过程中，需要充分考虑船舶的特点和工作条件，确保系统稳定可靠，满足船舶的要求。
首先，需要根据船舶的类型和规模确定滑油系统的工作压力和流量要求。
不同类型的船舶在滑油系统的工作压力和流量上可能有所不同，因此需要准确计算和确定系统的设计参数。
其次，需要选择适合船舶滑油系统的管材。
船舶环境复杂，滑油管路系统常常需要进行大量的弯曲和连接，所以需要使用耐腐蚀、耐压、耐磨损的管材，如不锈钢或者铜合金。
接着，要进行管道布置设计。
在布置管道时，应尽量减少管道长度，减小阻力，提高系统的工作效率。
同时，还要考虑到船舶结构的限制和管道安装的可行性。
在滑油管路系统的设计中，还需要选用合适的管道连接件。
管道连接件的选用要符合系统的工作条件，力求密封可靠，结构紧凑，方便维修和更换。
同时，还需要考虑滑油系统的冷却问题。
一些滑油系统需要进行冷却，需要设计合适的冷却器和冷却介质的循环系统，确保系统的工作温度适中。
对于一些特殊情况，如紧急停机、泄漏等，需要设计相应的防护装置和措施。
通过设置报警器、检测装置等，及时发现和处理危险情况，保障船舶的安全。
最后，还需进行系统的运行和监测。
对于滑油系统的运行和监测，可以使用各种传感器、仪表和自动控制装置，及时获取系统的工作参数和状态信息，实现对系统的远程监控和控制。
总之，船舶滑油管路系统设计需要充分考虑了船舶的特点和工作条件，合理选择管材、管道布置设计、选用连接件、冷却系统等，确保系统的稳定可靠。
通过合理的设计和装置，能够提高船舶的工作效率，延长滑油系统的使用寿命，并确保船舶的安全运行。
船舶管路综合布置要点分析摘要：本文在当前的船舶管路布置状况的基础上，对我们国家的发展状况展开了较为详尽的剖析，同时还对我们国家关于船只管路中风管的布置展开了较为详尽的阐述，希望能够给我们一些有益的建议。
关键词：船舶；管路；布置；要点船舶在我们国家的军队和交通产业中都有着十分关键的作用，现在，我们国家的船舶在生产和使用上都已经步入了全新的时期，但是，船舶上的管线的布置，毫无疑问也是十分关键的一环。
一艘船要想正常的使用，不仅要看船只自身的结构，还要看与之相关的辅助装备，这一点毋庸置疑。
因为，只有船只上的一切设施都可以高效地发挥作用，它才可以为船只的安全、高效地行驶，带来许多的保障。
我们不仅要让船只拥有充足的动力，还要让我们的全体船员和旅客都可以出行平安[1]。
所以，对于船只来说，管路的布局无疑可以很好地解决这个问题，所以，在船只的安全航行中，合理、科学地布局管路，对于船只来说，是非常关键的。
1船舶管路系统的重要性在船舶的整个系统中，管线是一个十分关键的一部分，管线实际上包含了许多的管路，它们是在整个系统中使用到的，并不只是石油和水，它的功能并不只限于动力装置等部分，还会在许多附属设备中发挥着许多的功能。
特别是大型的机器，必须要有管路，才能运转。
船用管线并不只是一根管子那么简单，与船只的其它部分也有很大的联系，在船只的航行和装备的安装中都起到了很大的作用。
2综合布置的准备工作对船舶管路的整体布局，要求有关部门进行全面的前期工作。
有关人员要仔细分析施工图纸，与其它岗位进行沟通，进行技术交流。
对整体船型及船身构造有较深刻的认识，对各类管路及室内布置有较深刻的认识。
要想把船用管线的整体布局工作做好，就必须参照施工监督的图纸，其中包含了与船用管线布局相关的一切图纸，例如：船壳的描述，船用管线的结构的描述等。
在船舶管路整体布局的配合工作上，达到了预期的设计结果，达到了工业上的要求。
在船舶管路布线中，装备资料的收集工作对确保管路布线的质量起着关键作用。

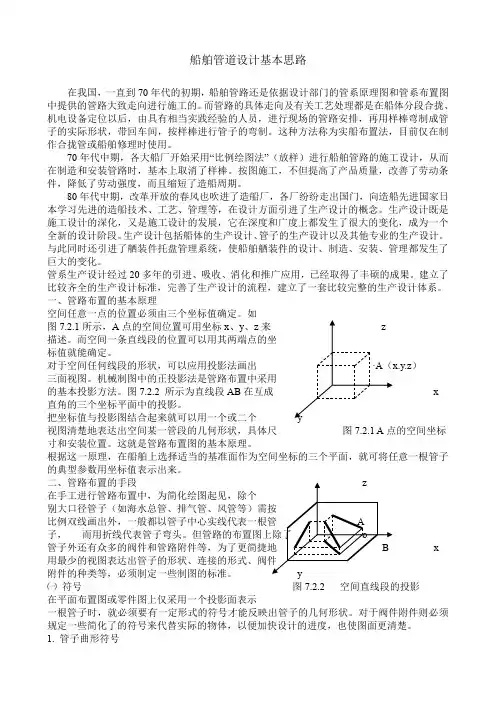

船舶管道设计基本思路在我国，一直到70年代的初期，船舶管路还是依据设计部门的管系原理图和管系布置图中提供的管路大致走向进行施工的。
而管路的具体走向及有关工艺处理都是在船体分段合拢、机电设备定位以后，由具有相当实践经验的人员，进行现场的管路安排，再用样棒弯制成管子的实际形状，带回车间，按样棒进行管子的弯制。
这种方法称为实船布置法，目前仅在制作合拢管或船舶修理时使用。
70年代中期，各大船厂开始采用“比例绘图法”（放样）进行船舶管路的施工设计，从而在制造和安装管路时，基本上取消了样棒。
按图施工，不但提高了产品质量，改善了劳动条件，降低了劳动强度，而且缩短了造船周期。
80年代中期，改革开放的春风也吹进了造船厂，各厂纷纷走出国门，向造船先进国家日本学习先进的造船技术、工艺、管理等，在设计方面引进了生产设计的概念。
生产设计既是施工设计的深化，又是施工设计的发展，它在深度和广度上都发生了很大的变化，成为一个全新的设计阶段。
生产设计包括船体的生产设计、管子的生产设计以及其他专业的生产设计。
与此同时还引进了舾装件托盘管理系统，使船舶舾装件的设计、制造、安装、管理都发生了巨大的变化。
管系生产设计经过20多年的引进、吸收、消化和推广应用，已经取得了丰硕的成果。
建立了比较齐全的生产设计标准，完善了生产设计的流程，建立了一套比较完整的生产设计体系。
一、管路布置的基本原理空间任意一点的位置必须由三个坐标值确定。
如图7.2.1所示，A点的空间位置可用坐标x、y、z来描述。
而空间一条直线段的位置可以用其两端点的坐标值就能确定。
对于空间任何线段的形状，可以应用投影法画出）三面视图。
机械制图中的正投影法是管路布置中采用的基本投影方法。
图7.2.2 所示为直线段AB在互成x直角的三个坐标平面中的投影。
把坐标值与投影图结合起来就可以用一个或二个视图清楚地表达出空间某一管段的几何形状，具体尺图7.2.1 A点的空间坐标寸和安装位置。
这就是管路布置图的基本原理。
根据这一原理，在船舶上选择适当的基准面作为空间坐标的三个平面，就可将任意一根管子的典型参数用坐标值表示出来。
二、管路布置的手段在手工进行管路布置中，为简化绘图起见，除个子，x附件的种类等，必须制定一些制图的标准。
㈠符号图7.2.2 空间直线段的投影在平面布置图或零件图上仅采用一个投影面表示一根管子时，就必须要有一定形式的符号才能反映出管子的几何形状。
对于阀件附件则必须规定一些简化了的符号来代替实际的物体，以便加快设计的进度，也使图面更清楚。
1. 管子曲形符号管子的基本曲形只有二种，即弯曲成90°的直角弯(角折弯)和成形角大于或小于90°的别弯。
由于这两种曲形在平面上有各种不同的位置，因而其曲形符号也有相应的变化，但归纳起来不外乎有六种基本情况，它们的曲形符号如表7.2.1所示。
⑴符号中的圆、半圆的直径应等于所表示管子的外径，它应按比例画在施工图上。
⑵通常离投影面远的管子画至圆心，离投影面近的管子画至圆周。
⑶俯视图和侧视图中符号为圆时均表示为90°弯头，半圆表示为别弯，且开口端连接的管子比闭口端连接的管子离投影面远。
⑷在可能的情况下，尽量使用正视图中的表示方法，使人一目了然。
⑸别弯弯头仅画俯视图，或仅画侧视图可能还不能完全表达清楚管子的状态，必须结合尺寸的标注才能确定。
2. 连接件符号原则上可根据标准CB510-75的规定设绘。
但各厂的情况有差异，所建造的船舶也不同，使用的连接件也有一些差别，再加上标准制定的时间比较早，所以超出标准的新的连接件各厂都根据实际情况增编了某些符号，同样可以使用。
表7.2.2为最常见的一些连接件的符号。
管子连接件最常用的有法兰连接、螺纹连接、软管连接、套管连接等，一般都有相应所采用的标准。
其中现存法兰的标准体系中，根据螺孔可分为二进制法兰和四进制法兰。
由于管子在制作中，经常发生要求管子旋转90°后进行校管的情况，所以对于二进制的法兰必须标注有“单”或“双”的字样。
表7.2.2 管子连接件符号3. 支管曲形符号管路上的支管也需要符号加以规定，支管上的连接件标注方法同主管的标注方法。
支管按与主管的连接方式大致可分为三类，即直支管（包括垂直支管和斜支管）、圆弧形支管（也可称为小脚支管）和镍铜管用的双向圆弧支管。
见图7.2.3所示。
图7.2.3 支管形状(c)双向圆弧形支管(b) 圆弧形支管(a) 直支管图7.2.3所示支管的符号与主管的符号没有什么区别。
除上正或下正支管外，一般支管最好以主视图表示，否则应在旁边加注有关文字说明。
如果是带有弯头的支管更应该用局部视图表示清楚。
4. 附件符号除了上述连接件外的各种阀件、旋塞、阀箱、器具等，它们的符号基本仍按CB510-75的规定表示，这儿不作详细介绍。
需要说明的是，尽管绘图符号是在投影原理基础上加以简化，具有形象直观的特点，但也只能抽象说明所代表的管子曲形、连接件、支管或附件属于哪一种型式，尚不能全面反映它的真实几何形状及具体尺寸和安装位置，因而绘图符号必须与尺寸数字及其它符号相配合才能确切地反映它们的空间曲形和安装位置。
这是管路施工图的一个基本特点。
㈡管路基准面的选择管路施工图中的符号，解决了用平面图形示意表达一个空间物体（管子曲形、附件、连接件等）的几何形状的画法，但是要确定该物体在空间的位置还必须知道它的坐标值。
要确定坐标值就需要基准的三维坐标系，选择适当的平面作为坐标系的基准平面。
管路的布置是在船体的结构图上进行的，因而将船体结构剖面作为基准平面是最常用的一种方法。
1. 高度基准面通常以船体的基线、内底、平台、甲板等作为管路布置的高度基准面。
标注的方法是：基准面符号+位置号+距基准面垂直距离Array基准面符号各船厂可根据不同的船舶自行确定，表7.2.3为各层基准面符号的一般规定。
所谓位置号即当管路布置在基准面上方时可以用“+”表示（也可以省略），在基准面下方时用“-”表示。
例如，内+500，即表示管段中心的某一点（一般为端点）在内底板上500mm。
由于船体的板厚是不一样的，为了图7.2.4 距甲板尺寸标注示例方便现场的施工，一般要求标注的距基准面的垂直距离是能直接量取的尺寸。
即管子位于甲板上方时，标注到上平面，位于甲板下方时，标注到甲板下平面，而不必再进行减去板厚的计算。
必要时，可以采用船体结构的标注方法，标出板厚方向，如图7.2.4所示。
同时要适应预舾装的要求，基准面一定要在作业区域内，如分段预装时的基准面必须在分段内。
2. 横向基准面横向基准面确定管路在左舷或右舷的坐标。
一般取船体的纵中剖面、横舱壁、油水舱壁、纵骨等作为基准面。
距横向基准面的尺寸标注方法同高度基准面。
纵中剖面可用符号“B”表示，“-”表示在左舷，“+”表示在右舷。
例如B+2000表示距船体中心线向右舷2000mm。
以其它面作为基准面时，必须写清舱壁的名称或纵骨号，在舱壁或纵骨向舷一边用“+”表示，向船中的一边的用“-”表示。
例如14#纵骨+300，表示管子中心在14#纵骨向舷300mm的地方。
位于船侧的空气管或测量管等，也可以标注距舷边的尺寸。
3. 纵向基准面纵向基准面用来确定管路在首、尾方向的位置。
一般均以船舶某一肋骨线或横舱壁作为纵向基准面。
通常规定大号码肋骨向小号码肋骨的尺寸，应用符号“-”表示，反之则用符号“+”表示。
例如36#+450，表示36#肋骨向37#肋骨方向450mm处。
㈢尺寸标注方法管路的安装图、零件图、开孔图、复板图、支架图等均必须标注足够的尺寸，以满足现场施工需要。
其中开孔图只要标注出该孔的位置，孔的大小即可，支架图、复板图按机械制图标准进行标注。
1. 管路安装图尺寸的标注方法管路安装图尺寸的标注方法，根据它的作用可以有不同的标注方法。
管路安装时以安装图为主，零件图为辅时，其尺寸必须标注齐全，主要包括以下几个方面：⑴机械设备的安装尺寸。
主要包括机械设备及基座的外形尺寸，与管子接口的座标尺寸、箱柜的位置及外形尺寸等。
⑵每路管子的定位尺寸及不同管路之间的间距。
每一路管子至少应标注有高度、距中或前后的定位尺寸中的二个。
例如平行于船体中心线的管路只要标注出距中、高度两个定位尺寸即可。
根据管子的定位尺寸也可以确定穿过船体结构的开孔位置（非预开孔）。
⑶管子支架的件号和安装位置。
除了以上所需要的尺寸标注外，安装图还必须标注管子的件号、规格、附件的名称或标准号或件号等。
如果管子的安装以零件图为主，安装图为辅，则安装图只要标注几个主要的定位尺寸即可，其余的尺寸在零件图上均可以确定。
关于安装图的详细要求我们将在第五节中讨论。
2. 手工管子零件图的尺寸标注方法管子零件图的尺寸标注必须满足管子的加工和安装的要求。
为了便于管子的制造加工，其尺寸标注方法与机械制图的尺寸标注方法有所不同，即采用封闭尺寸标注方法。
常规的手工零件图包括主管的几何尺寸标注、支管的几何尺寸标注、安装尺寸的标注、管子余量的标注等。
⑴主管的几何尺寸标注法对于空间的一管段，最复杂的就是必须标注齐x、y、z三个方向上的尺寸。
例如图7.2.5所示。
此图为管段在平面上的投影图，所以x、y向的尺寸能直接标注，而z向的尺寸要依靠符号与尺寸的组合，其中H150表示以投影平面为基准，管段的B点比A点高出150mm。
当管段的任何一个方向与坐标轴（或平面）平行时，就可以少标注一个尺寸，但至少有一个尺寸。
掌握了这个方法，就可准确地标注出任何复杂的管子的尺寸。
如图7.2.6所示，尽管此管子比较复杂，但在标注尺寸时只要按x、y、z三个方向对每一管段顺序标注，就不会发生错误基准或遗漏。
但有几点要注意的：①一般还要求标注好每个方向上的总尺寸（长、宽、高），如图7.2.6中的尺寸800mm和350mm；②高度尺寸一般以最低一点为H0，随后逐步升高，管段两端的实际高度差为两端H尺寸的差，如图7.2.6中两角折的高差应为450mm减去300mm，即150mm；③图面上的管段尺寸均为投影长度。
④直角弯向上或向下时，可以标注为上正或下正，其长度即为上正或下正的值。
④尺寸线应从端点或管段的交叉点引出。
图7.2.5 管段尺寸标注图7.2.6 管子尺寸标注示例⑵支管尺寸标注法支管尺寸的标注方法与主管相似，不同点仅在于，必须标注支管在总管上的位置尺寸。
其次对于复杂的支管，可以设置必要的局部视图，在视图上将尺寸标注清楚。
①垂直支管。
支管与主管垂直，这是一种最简单的支管，所以只要一个视图就可以标注清楚了。
当支管垂直于图面时，与主管标注上正或下正的方法相同。
与图面平行时，标注一个方向的尺寸就可以了。
同时均需标注它在某管段上的位置尺寸。
见图7.2.7左面三只支管所示②斜直支管。
应在平行于支管与总管所在平面的投影面中标注。
同样作为一根管段，按需可以标注一个、二个或三个方向的几何尺寸及位置尺寸。
