机械分析应用基础------案例集案例五一个古老的平面连杆机构衍生出一代又一代流体机械产品顺德职业技术学院机电工程系机械分析应用基础教学组一个古老的平面连杆机构衍生出一代又一代流体机械产品(一)从平面连杆机构到液体介质输送泵图(1a)所示是一个古老的铰链四杆机构,除其四个运动副皆为低副外,还有一个特点,就是原动件1的运动经过一个不直接与机架相连的中间构件2才能传到从动件3;这个中间构件称为连杆。
又因各构件之间的相对运动为平面运动,故称为平面连杆机构。
就是这种貌似简单的机构,人们通过改变构件的形状和相对尺寸,或通过改变运动副的尺寸,或通过选用不同的构件为机架等不同的方法,如图(1b)(1c)(1d),而神奇地创造出一代又一代流体机械产品。

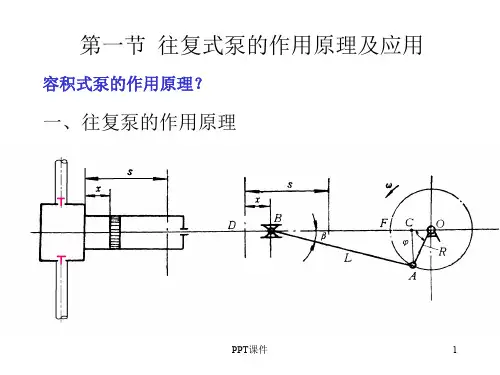

较早出现输送液体介质的往复式柱塞泵(图2 a))和摆动式柱塞泵(图3 a))是通过改变从动机构的形状和相对尺寸而成的。
其机构原理是曲柄滑块(见图2(b))和曲柄摇块机构(见图2 (b))而这两种机构也是由平面连杆机构演化而来的。
a) b)c) d)图1 平面连杆机构的演化a)b)图2 往复式柱塞泵及其机构图a)b)图3 摆动式柱塞泵及其机构图(二)从输送液体介质到输送气体介质的往复活塞式压缩机1.由立式单缸到双缸压缩机稍晚出现的是以输送气体介质为对象的单缸立式往复活塞式压缩机,它的机构简图为图4a 所示,即将曲柄滑块机构竖立,滑块变换成活塞沿气缸壁往复移动。
虽然曲拐旋转惯性力F可r在曲轴拐的反方向上加设平衡实现完全平衡,但其活塞的往复惯性力无法平衡且造成振动,动力平衡性差,从而也限制了曲轴转速的提高。
因此演变出双曲柄夹角为180°的双缸压缩机,这是两个平面连杆机构的组合形成并列形式(图5e)。
a)机构图b)立式单缸往复活塞开启式空压机c)冰箱全封闭式单缸往复活塞机图4 单缸往复式活塞式压缩机及其机构a) 立式双缸开启示压缩机b) 立式双缸半封闭压缩机外形图 c) 半封闭立式双缸剖面图d) 全封闭卧式双缸压缩机 e) 双并立平面连杆机构 图5 双曲拐双缸压缩机及其机构图5 a )、b)、c)、d)所展示的是家电产品中广泛使用的开启式、半封闭式和全封闭卧式双缸往复活塞式压缩机。

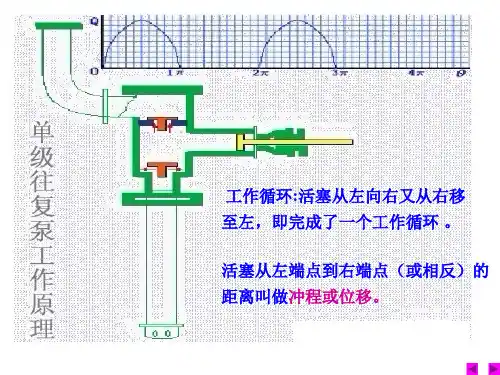

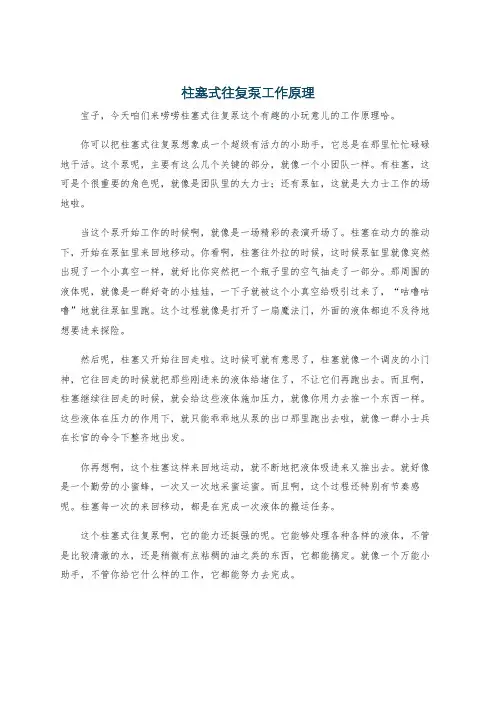

柱塞式往复泵工作原理宝子,今天咱们来唠唠柱塞式往复泵这个有趣的小玩意儿的工作原理哈。
你可以把柱塞式往复泵想象成一个超级有活力的小助手,它总是在那里忙忙碌碌地干活。
这个泵呢,主要有这么几个关键的部分,就像一个小团队一样。
有柱塞,这可是个很重要的角色呢,就像是团队里的大力士;还有泵缸,这就是大力士工作的场地啦。
当这个泵开始工作的时候啊,就像是一场精彩的表演开场了。
柱塞在动力的推动下,开始在泵缸里来回地移动。
你看啊,柱塞往外拉的时候,这时候泵缸里就像突然出现了一个小真空一样,就好比你突然把一个瓶子里的空气抽走了一部分。
那周围的液体呢,就像是一群好奇的小娃娃,一下子就被这个小真空给吸引过来了,“咕噜咕噜”地就往泵缸里跑。
这个过程就像是打开了一扇魔法门,外面的液体都迫不及待地想要进来探险。
然后呢,柱塞又开始往回走啦。
这时候可就有意思了,柱塞就像一个调皮的小门神,它往回走的时候就把那些刚进来的液体给堵住了,不让它们再跑出去。
而且啊,柱塞继续往回走的时候,就会给这些液体施加压力,就像你用力去推一个东西一样。
这些液体在压力的作用下,就只能乖乖地从泵的出口那里跑出去啦,就像一群小士兵在长官的命令下整齐地出发。
你再想啊,这个柱塞这样来回地运动,就不断地把液体吸进来又推出去。
就好像是一个勤劳的小蜜蜂,一次又一次地采蜜运蜜。
而且啊,这个过程还特别有节奏感呢。
柱塞每一次的来回移动,都是在完成一次液体的搬运任务。
这个柱塞式往复泵啊,它的能力还挺强的呢。
它能够处理各种各样的液体,不管是比较清澈的水,还是稍微有点粘稠的油之类的东西,它都能搞定。
就像一个万能小助手,不管你给它什么样的工作,它都能努力去完成。
不过呢,这个小泵也有它自己的小脾气。
比如说,如果柱塞和泵缸之间的配合不够好,就像两个人跳舞没跳齐一样,那就可能会出现漏液的情况。
这时候啊,这个泵就不能很好地工作啦。
就像一个人生病了,干活就没那么利落了。
还有哦,这个泵工作的时候声音也挺有特点的。
