09 地形图基本知识

将地图上，将海拔相等的各点连接而成的线，叫等高线。

相邻两条等高线的高度差，叫等高距。

用等高线表示地面高低起伏的地图，叫等高线地形图。

在等高线地形图上，根据等高线不同的弯曲形态，可以判读出地表形态的一般状况。

等高线呈封闭状时，高度是外低内高，则表示为凸地形（如山峰、丘顶等）；等高线高度是外高内低，则表示的是凹地形（如盆地、洼地等）。

等高线是曲线状时，等高线向高处弯曲的部分表示为山谷；等高线向低处凸出处为山脊。

数条高程不同的等高线相交一处时，该处的地形部位为陡崖，并在图上绘有陡崖图例。

由一对表示山谷与一对表示山脊的等高线组成的地形部位为鞍部。

等高线密集处，表示陡坡；等高线稀疏处表示缓坡。

等高线图的判读1、数值大小：平原：海拔200米以下；丘陵：海拔500米以下，相对高度小于100米；山地：海拔500米以上，相对高度大于100米；高原：海拔高度大，相对高度小，等高线在边缘十分密集，而顶部明显稀疏。

2、疏密程度：密集：坡度陡；稀疏：坡度缓。

3、形状特征：①山顶：等高线闭合，且数值从中心向四周逐渐降低②盆地或洼地：等高线闭合，且数值从中心向四周逐渐升高（如果没有数值注记，可根据示坡线来判断：(示坡线——为垂直于等高线的短线)③山脊：等高线凸出部分指向海拔较低处。

等高线从高往低突,就是山脊.④山谷：等高线凸出部分指向海拔较高处。

等高线从低往高突,就是山谷.⑤鞍部：正对的两山脊或山谷等高线之间的空白部分。

⑥缓坡与陡坡及陡崖：等高线重合处为悬崖。

等高线越密集处，地形越陡峭；等高线越稀疏处，坡度越舒缓。

地形剖面图1、画法：从剖面线与每条等高线相交的各点，分别向下引垂线，按各点海拔转绘到相应的高度位置上，然后连成平滑的曲线。

2、注意点：①剖面线连续多次经过同一条等高线时，多取几点；②剖面线经过河流时，应画出河床。

三、实际运用：（1）选“点”设计：水库的坝址:应建在等高线密集的河流峡谷处，峡谷上游要有蓄水库区港口应考虑：避风的海湾；避开含沙量大的河流(以免引起航道淤塞)。

外图廓线外，还应注明测量所用的平面坐标系和高程坐标
系、比例尺、测绘日期和测绘单位等。
东村 803厂 钢厂
西保村
仙台镇南 第三小学
北宋村
小庙村
热电厂 10.0-21.0
密级
22.0 10.8
21.0 10.8
测 绘 机 关 全 称 10.0
21.0
附 注 ：
10.0 22.0
1988年5月 测图。 任意直角坐标系，坐标起点以 为原点起算。 1985年国家高程基准，等高距1m。 1:1000 1993年图式。
测量员 绘图员 检查员
4 . 三北方向图

在中小比例尺的图的南图廓线的右下方，
还绘有真子午线、磁子午线和坐标纵轴的
方向的这三者之间的角度关系，称为三北
方向图。

利用三北方向图，可对图上
任一方向的真方位角、磁方
位角和坐标方位角三者间作 相互换算。

此外，在南、北内图廓线上，
还绘有标志点P和P’，该两点 的连线即为该图幅的磁于午 线方向，有了它利用罗盘可 将地形图进行实地定向 。

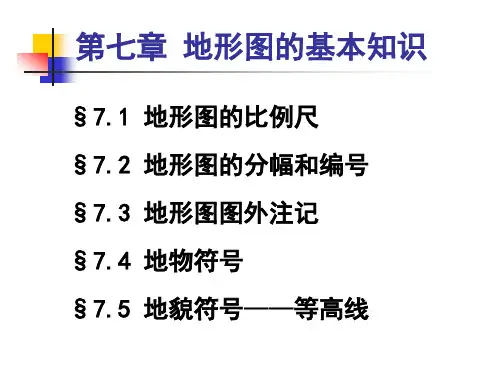

第七章 地形图的基本知识
§7.1 地形图的比例尺
§7.2 地形图的分幅和编号
§7.3 地形图图外注记 §7.4 地物符号
§7.5 地貌符号——等高线

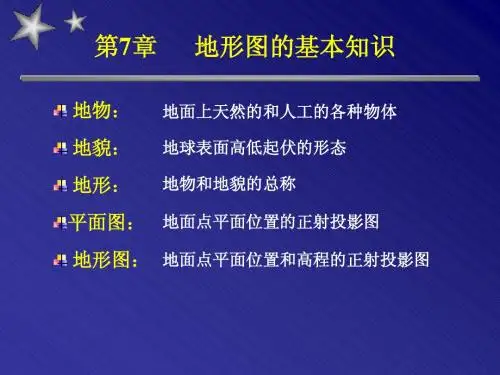

地形
地 地 形 物 —地面上天然或人工形成的物体，如房
屋、道路、农田、桥梁……
地貌 Biblioteka 地面高低起伏的自然形态，如山脉、河流、平原、洼地……
地形图
如果既表示出各种地物，又用等高线表示出
• 定义：凡是长度能依比例，而宽度不能 缩绘的狭长地物符号。
• 线状符号的长度方向按实际测定，宽度 和符号样式有专门规定。如铁路、高压 线路、围墙等。

等高线向高处 凸出，中间低 于两侧
两组表示山峰 的等高线之间 的区域
多条等高线重 叠在一起处
等高线地形图
2、判断坡度缓：
影响因素：比例尺、等高距、等高线的疏密 规 律
比例尺、等高距相同： 等高线密→坡陡；等高线疏→坡缓
等高距、等高线疏密相同： 比例尺大→坡陡；比例尺小→坡缓 例、下面四幅图中的等高距和等高线间隔相同，坡度最陡的应 是
3、面的选择： 如农业布局、城市规划、水库的淹没范围等。
E、 工业区、居民区选址： 工业区：宜建在地形平坦开阔、交通便利，水源充 足，接近资源的地方。对环境有污染的厂矿：选择河流 下游，常年主导风向的下方；电子、半导体、感光器材 厂等：建在空气清洁、环境优美的地点； 居民区：依山傍水，靠近水源，地势平坦开阔的向阳 地带，交通便利，远离污染源等。 F、 农业生产布局根据等高线地形图反映出来的地形类 型、地势起伏、坡度陡缓、结合气候和水源条件，因地 制宜地提出农林牧渔业合理布局的方案。 例如：平原宜发展种植业，山区宜发展林业、畜牧 业。
(5)等高线与分水线、积水线、
示坡线垂直相交 (6)零米等高线表示海岸线
例题 下图是某地实测的海拔高程，读图完成下题。
图中地形的大致走向是( B ) A．东西 B．南北 C．东北—西南 D．西北—东南
（三）.等高线地形图的判读
1、判读地形类型
五种地形景观图
类型 海拔 高度 地面 起伏 程度
高原 500米以 上 起伏不 大
3、从等高线图上的剖面线
与每条等高线相交的各
点，分别向下引垂线， 将各点转绘到相应的高 度位置上。
4、将这些点连成平滑的曲线。
-100
-200
水平比例尺 垂直比例尺

地图比例尺 1：1万 1：2.5万 1：5万 1：10万
方里网间隔 10厘米 4厘米 2厘米 2厘米 .
相应实地长 1公里 1公里 1公里 2公里
坐标系与方里网
在1：1万---1：10万地形图上，只在内外 图廓间绘有间隔为1分的经、纬度刻划线， 称为分度带，不在图幅内绘制经纬网格。
1：25及1：50万地形图只绘经纬网，其间 隔见下表
118 o 120
122
20带
21带
120o 30
117
123
每幅1： 100万 图幅范 围内各 种比例 尺地形 图需绘 邻带方 里网的 图幅
经 差 7.5分 内 的 1： 1万 图 绘西边邻带方里网
经 差 7.5分 内 的 1： 2.5万 图 绘东边邻带方里网
经 差 3 0 分 内 的 1 : 1 0.万 、 1 ： 5 万 、 1： 2.5万 图 绘 东 边 邻 带 方 里 网
.
第五章 地形图和普通地图
第二节 地形图的数学基础
一、高斯----克吕格投影 由于地球是一个接近于椭球的不规则形体，无法用数学 公式表示，这给地面点的精确定位造成困难，人们构造 了一个非常接近地球的形体——旋转椭球体来表示地球， 可以用数学公式表示，但它与地球一样不可无变形地展 在平面上。地图学中，通过选择可展的过渡面（圆柱面、 圆锥面、平面），使它们与旋转椭球体相切或相割，再 设定投影的变形条件（等积、等距、等角、任意），从 而建立了从椭球面到平面的数学关系——地图投影。
我国规定：每个投影带西边缘 30分以内及东边缘7.5分（1： 2.5万）、15分（1：5万）以 内的图幅，加绘邻带方里网。 即西带方里网延伸到东带30 分内，中央经线以东应该投 影到经差3度30分。
