一、实验背景与目的随着微波技术、通信技术和雷达技术的发展，波导作为一种重要的微波传输线，其设计优化对于提高微波系统的性能具有重要意义。
本实验旨在通过电磁场仿真软件HFSS，对矩形波导进行仿真设计，分析其传输特性，并对其进行优化，以达到提高传输效率和降低损耗的目的。
二、实验内容与方法1. 实验内容本实验主要包括以下内容：（1）建立矩形波导的几何模型；（2）设置仿真参数，包括介质材料、边界条件等；（3）进行仿真计算，得到波导的传输特性；（4）分析仿真结果，优化波导设计。
2. 实验方法（1）使用HFSS软件建立矩形波导的几何模型；（2）设置仿真参数，包括介质材料、边界条件等；（3）选择合适的仿真求解器，进行仿真计算；（4）分析仿真结果，包括传输线特性、损耗、阻抗匹配等；（5）根据仿真结果，对波导设计进行优化。
三、实验步骤1. 建立矩形波导的几何模型使用HFSS软件，根据设计要求，建立矩形波导的几何模型。
首先，设置波导的尺寸参数，包括内径、外径、高度等。
然后，定义波导的介质材料，如空气、介质板等。
2. 设置仿真参数设置仿真参数，包括介质材料、边界条件等。
例如，设置波导的介质材料为空气，边界条件为完美电导体（PEC）。
3. 进行仿真计算选择合适的仿真求解器，进行仿真计算。
本实验采用时域求解器，设置仿真频率范围为1GHz～20GHz。
4. 分析仿真结果分析仿真结果，包括传输线特性、损耗、阻抗匹配等。
通过分析仿真结果，了解波导的传输特性，并对波导设计进行优化。
5. 优化波导设计根据仿真结果，对波导设计进行优化。
例如，调整波导的尺寸参数、介质材料等，以降低损耗、提高传输效率。
四、实验结果与分析1. 传输特性仿真结果表明，矩形波导在1GHz～20GHz的频率范围内具有良好的传输特性。
在频率较低时，波导的传输损耗较小；在频率较高时，波导的传输损耗较大。
2. 损耗通过分析仿真结果，发现波导的损耗主要由介质损耗和辐射损耗组成。

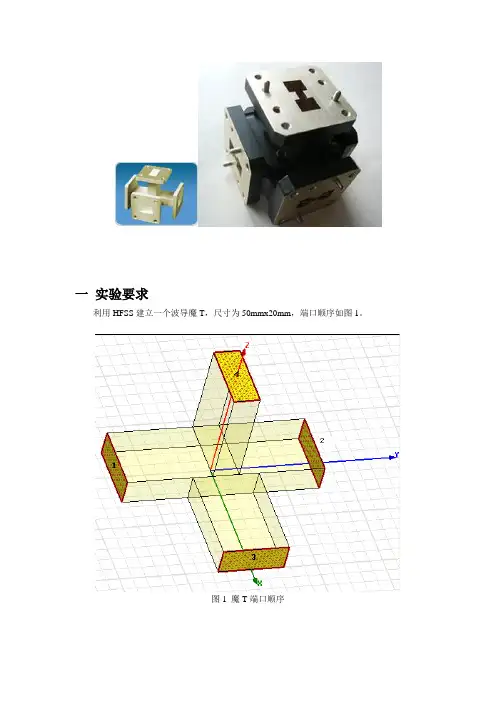

一实验要求利用HFSS建立一个波导魔T，尺寸为50mmx20mm，端口顺序如图1。
图1 魔T端口顺序二实验过程1.画图魔T的四个分支可以由三个长方体构成。
2.组合将所有的图形选中，Modeler>Boolean>Unite，将四个在分支组合为一个整体。
3.设置激励源分别将波导的4各端口按图1的顺序分别设置为wave port1、wave port2、wave port3、wave port4。
4.设置求解条件在HFSS>Analysis Setup>Add Solution Setup中将频率设置为3.7GHz;，AdaptiveSolution 下的Maximum Number of设为10，Maximum deta S设为0.001（如图2）。
点击确定。
图2 设置求解条件点击HFSS>Analysis Setup>Add Frequency Sweep,设置如图3图3 扫频设置5.检查及运行计算。
点击检查，显示无错（如图4），然后点击运行。
图4 检查无错窗口6.查看仿真结果HFSS>Results>Creat Modal Solution Data Report>Rectangular Plot，出现界面如图5，Category列设为缺省值S Parameter，Quantity列设为缺省值S(1,1)，Function列设为缺省值dB，然后点击New Report；接着Quantity列设为S(1,2)，点击Add Trace；Quantity列设为S(1,3)，点击Add Trace；Quantity列设为S(1,4)，点击Add Trace，然后点击close，最终图形如图6。
图5 报告窗口图6 S11、S12、S13、S14曲线7 画电场分布图将所有图形转中，点击鼠标右键>Plot Field>E>Mag_E，得到图形如图7，通过动画Animation可以看到波从端口1入射，从端口2、3、4传出。

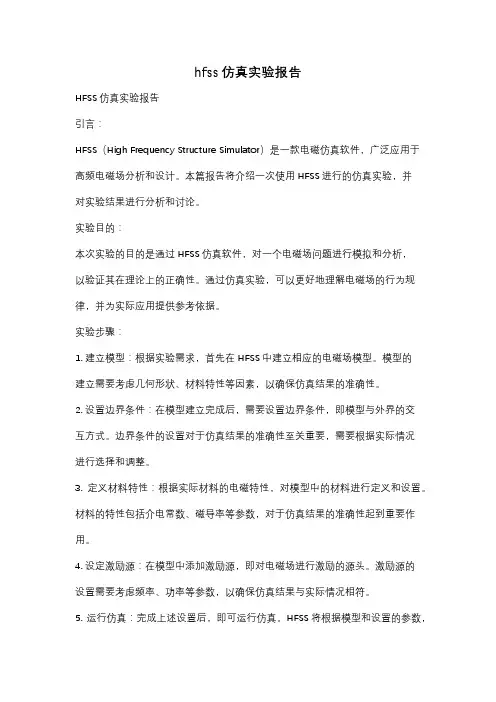

hfss仿真实验报告HFSS仿真实验报告引言：HFSS（High Frequency Structure Simulator）是一款电磁仿真软件，广泛应用于高频电磁场分析和设计。
本篇报告将介绍一次使用HFSS进行的仿真实验，并对实验结果进行分析和讨论。
实验目的：本次实验的目的是通过HFSS仿真软件，对一个电磁场问题进行模拟和分析，以验证其在理论上的正确性。
通过仿真实验，可以更好地理解电磁场的行为规律，并为实际应用提供参考依据。
实验步骤：1. 建立模型：根据实验需求，首先在HFSS中建立相应的电磁场模型。
模型的建立需要考虑几何形状、材料特性等因素，以确保仿真结果的准确性。
2. 设置边界条件：在模型建立完成后，需要设置边界条件，即模型与外界的交互方式。
边界条件的设置对于仿真结果的准确性至关重要，需要根据实际情况进行选择和调整。
3. 定义材料特性：根据实际材料的电磁特性，对模型中的材料进行定义和设置。
材料的特性包括介电常数、磁导率等参数，对于仿真结果的准确性起到重要作用。
4. 设定激励源：在模型中添加激励源，即对电磁场进行激励的源头。
激励源的设置需要考虑频率、功率等参数，以确保仿真结果与实际情况相符。
5. 运行仿真：完成上述设置后，即可运行仿真。
HFSS将根据模型和设置的参数，计算并输出电磁场的分布情况。
实验结果与分析：通过HFSS仿真软件进行实验后，我们得到了电磁场的分布情况。
根据仿真结果，我们可以对电磁场的特性进行分析和讨论。
首先，我们可以观察到电磁场的强度分布情况。
根据模型的不同特点，电磁场的强度在不同区域呈现出不同的分布规律。
通过分析电磁场的分布情况，可以更好地理解电磁场的行为规律，并为实际应用提供指导。
其次，我们可以通过仿真结果来评估不同材料对电磁场的影响。
在模型中，我们可以设置不同材料的特性参数，通过仿真实验来观察不同材料对电磁场的吸收、反射等影响。
这对于材料的选择和设计具有重要的参考价值。
