电压互感器二次回路的短路保护及反馈电压的防范措施

电力系统电气二次回路常见故障及防范措施在变压器和母线，以及发电机的保护当中，保护装置能为维护电网的稳定性和安全性发挥出积极的作用。

因此，只有及时对变电站继电保护二次回路的隐患开展排查和有效预防,才能保障电力设备的安全。

但是，随着外界环境对电网运行的要求越来越高，使得变电站继电保护二次回路隐患的排查工作变得愈加困难起来，继电保护的作用也无法充分发挥出来。

1、电力系统电气二次回路常见故障1.1电流互感器隐患问题若是整个系统中出现电流互感器故障问题，就会使得回路开路构造中出现高电压，对电气设备的常规化运行以及工作人员都会造成严重的安全威胁，基于此，要对其运行故障问题开展集中的处理和控制。

究其原因，主要是由于保护装置以及设备质量存在问题，电流互感器本身端子排质量隐患的可能性较高。

并且，人为操作不符合标准化要求也是导致回路开路的主要因素。

除此之外，电流互感器输出电流偏差增大，主要是由于回路存在接地问题，形成分流就会对整个系统的运行构造造成影响。

12元件老化隐患问题在继电保护电气二次回路常规化运行过程中，元件的老化问题也是导致整个系统出现安全问题的重要因素，因此,需要相关部门结合实际需求开展集中的处理和控制。

比方,在继电保护电气二次回路中出现磨损元件，就会在磨损程度加剧的同时，对稳定性以及合理性造成约束，整个系统的运行效果出现问题，形成安全隐患。

1.3电气二次回路的故障分析与排查分析故障的原因应从原理图和标准技术参数入手，回路分析法及推理分析法是时下两种应用最为广泛的方法。

首先根据现场设备的具体情况和现象推测出可能出故障的线路或部件，故障出现在主电路还是控制电路，交流电路还是直流电路都很重要，其次就是要分析出故障的类型是另一个需要关注的问题，开路、短路、接地都要语义分析，然后根据该回路元件、导线、连接方式等推断或者确定故障可能原因和具体部位。

电气装置各组成部分都有其内在联系是检修人员用于判断的重要依据，如连接顺序、动作顺序、电流流向、电压分配等，常常需要根据某一部分故障联系到对其他部分影响，要根据故障现象推理找出故障根源。

电压互感器二次电压是电力系统的稳定运行的基本条件，同时也是我们电能计量的基本要素。

因此电压互感器二次电压回路电压的损失或缺失，直接影响了电力系统的安全稳定运行及电能量计量的准确性。

本文从分析电压互感器二次电压损失的形成机理入手，重点分析电压互感器二次电压损失的原因，提出最为合理的二次电压损失治理方案，并对二次电压缺失提出有效的治理、监控措施。

一、电压互感器二次回路压降的重要地位随着电力市场的不断发展壮大，电能计量的正确性成了企业得以生存发展的命脉，做好PT二次回路电压损失的管理和改造及二次电压缺失的监控工作，既保证了电能计费的公正合理又大大减少了企业资源的流失。

正确的电能计量对核算发、供电电能，综合平衡及考核电力系统经济技术指标，节约能源，合理收取电费等都有重要意义。

在电力系统中开展电能计量的综合误差测试是实现电能正确计量的基本技术办法之一。

电能计量的综合误差包括电能表、电流互感器、电压互感器的计量误差以及电压互感器到电能表的二次回路线路压降(简称为PT二次电压损失)。

当电能表、互感器的计量误差经法定计量检定机构检定合格后，安装到电力系统运行，因此电能表、互感器的误差在运行中变化很小，对电能计量的影响是可知的，PT二次电压损失对电能计量的影响是变化的，其大小是导致电压量测量产生偏差。

PT二次电压损失问题是电力发、输、变、配企业普遍存在的老问题，它直接导致电能计量误差，这种计量误差直接归算到电能计量综合误差之中。

电压互感器装置在变电设备现场，二次电压需要通过几十M至几百M的电缆及各种辅助接点接到控制室，供继电保护、自动装置、测量仪表的电压线圈及电能表电压回路使用。

这些负载的大小，决定了二次回路电流的大小。

由于二次回路电缆导线和各种辅助接点直流电阻的存在，在电缆两端产生了电压降，使负载端电压低于PT端电压U伏，产生了幅值(变比)和相角误差。

其误差大小决定于二次回路直流电阻大小、负载大小(二次电流大小)、性质(负载功率因数)及其连接方式。

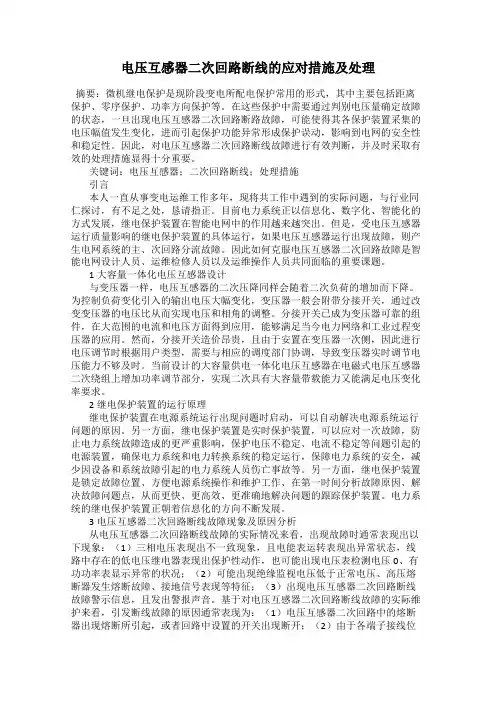

电压互感器二次回路断线的应对措施及处理摘要：微机继电保护是现阶段变电所配电保护常用的形式，其中主要包括距离保护、零序保护、功率方向保护等。

在这些保护中需要通过判别电压量确定故障的状态，一旦出现电压互感器二次回路断路故障，可能使得其各保护装置采集的电压幅值发生变化，进而引起保护功能异常形成保护误动，影响到电网的安全性和稳定性。

因此，对电压互感器二次回路断线故障进行有效判断，并及时采取有效的处理措施显得十分重要。

关键词：电压互感器；二次回路断线；处理措施引言本人一直从事变电运维工作多年，现将共工作中遇到的实际问题，与行业同仁探讨，有不足之处，恳请指正。

目前电力系统正以信息化、数字化、智能化的方式发展，继电保护装置在智能电网中的作用越来越突出。

但是，受电压互感器运行质量影响的继电保护装置的具体运行，如果电压互感器运行出现故障，则产生电网系统的主、次回路分流故障。

因此如何克服电压互感器二次回路故障是智能电网设计人员、运维检修人员以及运维操作人员共同面临的重要课题。

1大容量一体化电压互感器设计与变压器一样，电压互感器的二次压降同样会随着二次负荷的增加而下降。

为控制负荷变化引入的输出电压大幅变化，变压器一般会附带分接开关，通过改变变压器的电压比从而实现电压和相角的调整。

分接开关已成为变压器可靠的组件，在大范围的电流和电压方面得到应用，能够满足当今电力网络和工业过程变压器的应用。

然而，分接开关造价昂贵，且由于安置在变压器一次侧，因此进行电压调节时根据用户类型，需要与相应的调度部门协调，导致变压器实时调节电压能力不够及时。

当前设计的大容量供电一体化电压互感器在电磁式电压互感器二次绕组上增加功率调节部分，实现二次具有大容量带载能力又能满足电压变化率要求。

2继电保护装置的运行原理继电保护装置在电源系统运行出现问题时启动，可以自动解决电源系统运行问题的原因。

另一方面，继电保护装置是实时保护装置，可以应对一次故障，防止电力系统故障造成的更严重影响，保护电压不稳定、电流不稳定等问题引起的电源装置，确保电力系统和电力转换系统的稳定运行，保障电力系统的安全，减少因设备和系统故障引起的电力系统人员伤亡事故等。

浅析电压互感器原理特性及防范短路故障措施摘要：简要分析电压互感器原理特性，导致电压互感器二次短路故障原因分析及防范措施。

关键词：原理特性短路故障防范措施1、原理特性1.1、电压互感器是电力系统重要组成设备,是交流电路中一次系统和二次系统间联络元件，其基本结构主要由一次绕组、二次绕组和铁心构成，一、二次绕组和铁心之间均有相匹配的绝缘措施。

电压互感器正常工作时，二次回路电压与一次回路电压成正比,磁通密度接近饱和。

其一次侧直接并联在被测高压两端，二次侧接电压表、电压传感器等高阻抗负载，相当于变压器空载运行。

电压互感器一次侧和二次侧的电压比等于两侧的匝数比，一般来说电压互感器的二次电压为220V、100V或57.7V，供保护、计量、测量仪表、操作回路使用的装置，通俗讲就是一台降压变压器。

若电压互感器二次侧短路时其二次侧电流等于二次侧电压除以二次侧线圈电阻（该电阻很小）这样将在二次侧产生一个很大的电流，由此引起的电动力、损耗可以在极短的时间内损坏电压互感器。

1.2、接线方式电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。

1.2.1、Y,yn接线方式（图一）：主要采用三铁芯柱三相电压互感器，多用于小电接地故障，高压侧中性点不允许接地，故不能测量对地电压。

信息请1.2.2、YN,yn接线方式：多用于大电流接地系统。

1.2.3、YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10kV及以下的系统中不采用。

1.2.4、Vv 接线方式（图二）：广泛用于中性点绝缘系统或经消弧线圈接地的35k及以下的高压三相系统，特别是10kV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接线，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。
