光敏电阻、光电池、光敏三极管、二极管的主要区别

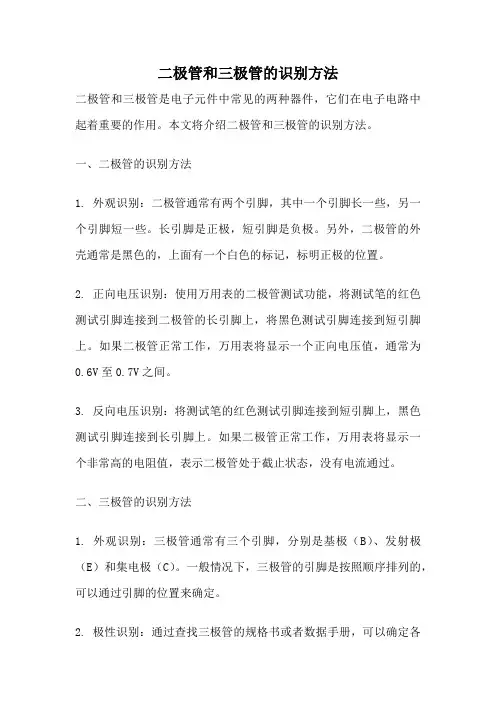

二极管和三极管的识别方法二极管和三极管是电子元件中常见的两种器件，它们在电子电路中起着重要的作用。

本文将介绍二极管和三极管的识别方法。

一、二极管的识别方法1. 外观识别：二极管通常有两个引脚，其中一个引脚长一些，另一个引脚短一些。

长引脚是正极，短引脚是负极。

另外，二极管的外壳通常是黑色的，上面有一个白色的标记，标明正极的位置。

2. 正向电压识别：使用万用表的二极管测试功能，将测试笔的红色测试引脚连接到二极管的长引脚上，将黑色测试引脚连接到短引脚上。

如果二极管正常工作，万用表将显示一个正向电压值，通常为0.6V至0.7V之间。

3. 反向电压识别：将测试笔的红色测试引脚连接到短引脚上，黑色测试引脚连接到长引脚上。

如果二极管正常工作，万用表将显示一个非常高的电阻值，表示二极管处于截止状态，没有电流通过。

二、三极管的识别方法1. 外观识别：三极管通常有三个引脚，分别是基极（B）、发射极（E）和集电极（C）。

一般情况下，三极管的引脚是按照顺序排列的，可以通过引脚的位置来确定。

2. 极性识别：通过查找三极管的规格书或者数据手册，可以确定各个引脚的功能和极性。

一般来说，基极是最细的引脚，发射极是中间的引脚，集电极是最粗的引脚。

此外，一些三极管的外壳上也会标注引脚的极性。

3. 参数识别：通过查找三极管的规格书或者数据手册，可以了解到三极管的参数信息，如最大电流、最大功率、最大电压等。

根据这些参数，可以判断三极管是否适合当前电路的需求。

二极管和三极管的识别方法主要包括外观识别、正向电压识别、反向电压识别、极性识别和参数识别等。

通过这些方法，我们可以准确识别二极管和三极管，确保在电路设计和维修中正确使用这些元件。

第一章1、何为传感器及传感技术？人们通常将能把被测物理量或化学量转换为与之有对应关系的电量输出的装置称为传感器，这种技术被称为传感技术。

2、传感器通常由哪几部分组成？通常传感器可以分为哪几类？若按转换原理分类，可以分成几类？传感器通常由敏感元件、传感元件和其他辅助元件组成，有时也把信号调节和转换电路、辅助电源作为传感器的组成部分。

传感器一般按测定量和转换原理两种方法进行分类。

按转换原理分类可以分为能量转换型传感器和能量控制型传感器。

3、传感器的特性参数主要有哪些？选用传感器应注意什么问题？传感器的特性参数：1静态参数：精密度，表示测量结果中随机误差大小的程度。

正确度,表示测量结果中系统误差大小程度。

准确度，表示测量结果与被测量的真值之间的一致程度。

稳定度、鉴别度、分辨力、死区、回程误差、线性误差、零位误差等。

动态参数：时间常数t:在恒定激励理，传感器响应从零到达稳态值63%的时间。

上升时间Tr在恒定激励下，传感器响应上下波动稳定在稳态值的10%-90%所经历的时间。

稳定时间Ts：在恒定激励下，传感器响应上下波动稳定在稳态规定百分比以内所经历的最小时间。

过冲量：在恒定激励下，传感器响应超过稳态值的最大值。

频率响应：在不同频率的响应下，传感器响应幅值的变化情况。

注意事项：1、与测量条件有关的事项。

2、与性能有关的事项。

3、与使用条件有关的事项。

4、与购买和维修有关的事项。

传感器的发展趋势：高精度、小型化、集成化、数字化、智能化。

第二章1、光电效应有哪几种？与之对应的光电器件和有哪些？光电传感器的工作原理基于光电效应。

光电效应总共有三类：外光电效应（光电原件有：光电管、光电倍增管等、内光电效应（光敏电阻）、光生伏特效应（光电池、光敏二极管和光敏三极管）2、什么是光生伏特效应？光生伏特效应：在光线的作用下能使物体产生一定方向电动势的现象。

3、试比较光敏电阻、光电池、光敏二极管和光敏三极管的性能差异，并简述在不同的场和下应选用哪种器件最为合适。

光电阻、光敏二极管和光敏三极管是电子领域中常见的光敏元件，它们在光控制电路中起着重要的作用。

光电阻又称光敏电阻，是一种导电材料，它的电阻值随光强度的变化而变化。

光敏二极管和光敏三极管则是半导体器件，它们能够将光信号转换成电信号。

在本文中，我们将一起来探讨这三种光敏元件的电路符号及其应用。

1. 光电阻的电路符号是一个类似变阻器的图案，但在其中还有一个箭头指向光敏元件，表示这是一个受光控制的电阻元件。

光电阻常用于光敏电路中，如光控开关、光敏控制器等。

当光照强度增加时，光电阻的电阻值减小；当光照强度减小时，光电阻的电阻值增加。

这种特性使得光电阻在光控制电路中具有很大的应用空间。

2. 光敏二极管的电路符号类似于普通二极管，但在箭头处有一个光线的符号，表示这是一个受光控制的二极管。

光敏二极管是一种能够将光信号转换成电信号的器件，它的工作原理是基于内部光电效应。

当有光照射到光敏二极管时，它的导通电阻会明显减小，从而使得电路中的电流增大。

光敏二极管常用于光电传感器、光电开关等领域。

3. 光敏三极管的电路符号也类似于普通三极管，但在箭头处同样有一个光线的符号，表示这是一种受光控制的三极管。

光敏三极管也是一种能够将光信号转换成电信号的器件，它具有较高的光敏度和响应速度。

在实际电路中，光敏三极管常用于光电开关、光电传感器、光控制器等领域。

在实际应用中，光电阻、光敏二极管和光敏三极管常常需要与其他元件配合使用，以构成完整的光控制电路。

可以将光敏元件与运算放大器、比较器等元件结合起来，实现光控制电路对环境光强度的监测和控制。

光敏元件还可以与单片机或其他数字电路相连，实现数字化的光控制功能。

总结回顾：通过本文的介绍，我们了解了光电阻、光敏二极管和光敏三极管的电路符号及其应用。

在现代电子技术中，光敏元件在光控制领域有着广泛的应用，它们为光控制电路的设计和实现提供了重要的支持。

希望本文能够帮助您更全面、深刻和灵活地理解光敏元件及其在电子领域中的作用。

二极管三极管区别一、根本区别二极管与三极管的根本区别在于：二极管有两个脚，三极管三个脚，三极管有电流放大作用（即，基极电流对集电极电流的控制作用。

）二极管没有放大作用，它具有单向导电的特性。

放大：是基极电流对集电极电流的控制作用，表现为：基极的电流变化，反映在集电极就是一个成比例（集电极电流=基极电流乘以三极管的放大倍数）的电流变化。

放大的实质是通过三极管的电流控制功能，从电源获取能量，将基极输入的模拟量放大输出在集电极负载上（电流的变化，在负载上又表现为电压的变化）。

所以，实际放大的是基极输入的模拟量。

二、工作原理的区别二极管是一种具有单向导电的二端器件，有电子二极管和晶体二极管之分，电子二极管现以很少见到，比较常见和常用的多是晶体二极管。

二极管的单向导电特性，几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常[1]广泛。

三极管的工作原理三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。

但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。

IC 的变化量与IB变化量之比叫做三极管的放大倍数β（β=ΔIC/ΔIB, Δ表示变化量。

），三极管的放大倍数β一般在几十到几百倍。

三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫建立偏置 ,否则会放大失真。

二级管主要就是单向导电性，三极管主要是电压，电流的放大。

三、种类区别晶体管：最常用的有三极管和二极管两种。

三极管以符号BG（旧）或（T）表示，二极管以D表示。

光电传感器有哪几种分类？光电传感器有哪几种？根据光电效应现象的不同将光电效应分为三类：外光电效应、内光电效应及光生伏特效应。

光电器件有光电管、光电倍增管、光敏电阻、光敏二极管、光敏三极管、光电池等。

下面小编介绍下光电传感器分类。

标准类型1）漫反射型：一般型或能量型(-8)，聚焦式(-8-H)，带背景抑制功能型(-8-H)光电传感器光电传感器，带背景分析功能型(-8-HW)2）反射板型：一般型(-6)，带偏振滤波功能型(-54,-55)，带透明体检测功能型(-54-G)，带前景抑制功能型(-54-V)3）对射型4）槽型5）光纤传感器：塑料光纤型，玻璃光纤型6）色标传感器，颜色传感器，荧光传感器7）光通讯8）激光测距：三角反射原理型，相位差原理型，时间差原理型9）光栅10）防爆/隔爆型安全类型1）安全对射光电2）安全光栅3）安全光幕4）安全控制器门控类型1）雷达传感器：区域检测型雷达传感器雷达传感器2）主动式传感器：单光束型，多光束型，区域检测型3）被动式传感器：区域检测型4）电梯光幕5）通用光电：槽形，对射型等特长①检测距离长如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等）无法远距离检测。

②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃、塑料、木材、液体等几乎所有物体进行检测。

③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。

④分辨率高能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。

也可进行微小物体的检测和高精度的位置检测。

⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。

因此，传感器能长期使用。

⑥可实现颜色判别通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。

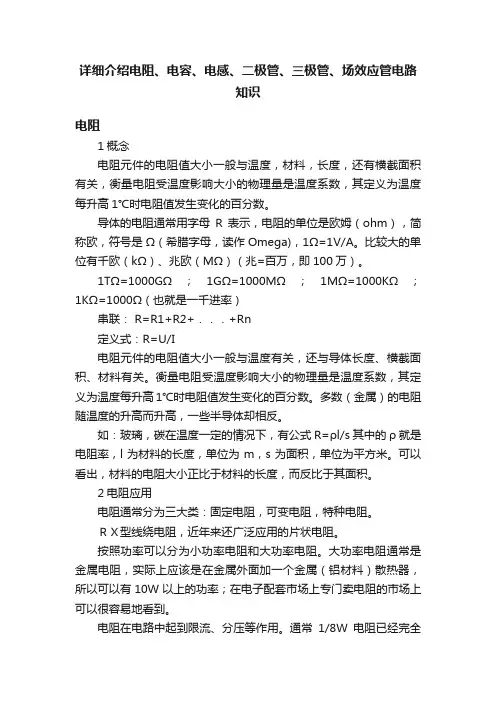

详细介绍电阻、电容、电感、二极管、三极管、场效应管电路知识电阻1概念电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω（希腊字母，读作Omega)，1Ω=1V/A。

比较大的单位有千欧（kΩ）、兆欧（MΩ）（兆=百万，即100万）。

1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω（也就是一千进率）串联： R=R1+R2+．．．+Rn定义式：R=U/I电阻元件的电阻值大小一般与温度有关，还与导体长度、横截面积、材料有关。

衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。

多数（金属）的电阻随温度的升高而升高，一些半导体却相反。

如：玻璃，碳在温度一定的情况下，有公式R=ρl/s其中的ρ就是电阻率，l为材料的长度，单位为m，s为面积，单位为平方米。

可以看出，材料的电阻大小正比于材料的长度，而反比于其面积。

2电阻应用电阻通常分为三大类：固定电阻，可变电阻，特种电阻。

ＲＸ型线绕电阻，近年来还广泛应用的片状电阻。

按照功率可以分为小功率电阻和大功率电阻。

大功率电阻通常是金属电阻，实际上应该是在金属外面加一个金属（铝材料）散热器，所以可以有10W以上的功率；在电子配套市场上专门卖电阻的市场上可以很容易地看到。

电阻在电路中起到限流、分压等作用。

通常1/8W电阻已经完全可以满足使用。

但是，在作为7段LED中，要考虑到LED的压降和供电电压之差，再考虑LED的最大电流，通常是20mA（超高亮度的LED），如果是2×6（2排6个串联），则电流是40mA。

电位器又分单圈和多圈电位器。

单圈的电位器通常为灰白色，面上有一个十字可调的旋纽，出厂前放在一个固定的位置上，不在2头；多圈电位器通常为蓝色，调节的旋纽为一字，一字小改锥可调；多圈电位器又分成顶调和侧调2种，主要是电路板调试起来方便。

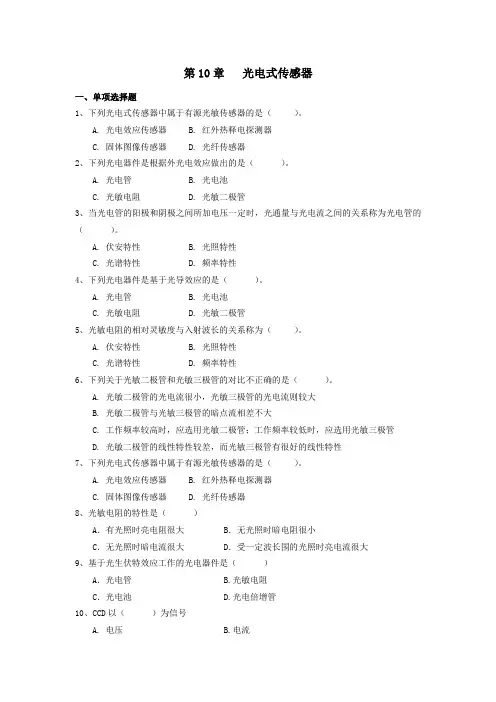

第10章光电式传感器一、单项选择题1、下列光电式传感器中属于有源光敏传感器的是（）。

A. 光电效应传感器B. 红外热释电探测器C. 固体图像传感器D. 光纤传感器2、下列光电器件是根据外光电效应做出的是（）。

A. 光电管B. 光电池C. 光敏电阻D. 光敏二极管3、当光电管的阳极和阴极之间所加电压一定时，光通量与光电流之间的关系称为光电管的（）。

A. 伏安特性B. 光照特性C. 光谱特性D. 频率特性4、下列光电器件是基于光导效应的是（）。

A. 光电管B. 光电池C. 光敏电阻D. 光敏二极管5、光敏电阻的相对灵敏度与入射波长的关系称为（）。

A. 伏安特性B. 光照特性C. 光谱特性D. 频率特性6、下列关于光敏二极管和光敏三极管的对比不正确的是（）。

A. 光敏二极管的光电流很小，光敏三极管的光电流则较大B. 光敏二极管与光敏三极管的暗点流相差不大C. 工作频率较高时，应选用光敏二极管；工作频率较低时，应选用光敏三极管D. 光敏二极管的线性特性较差，而光敏三极管有很好的线性特性7、下列光电式传感器中属于有源光敏传感器的是（）。

A. 光电效应传感器B. 红外热释电探测器C. 固体图像传感器D. 光纤传感器8、光敏电阻的特性是（）A．有光照时亮电阻很大 B．无光照时暗电阻很小C．无光照时暗电流很大 D．受一定波长围的光照时亮电流很大9、基于光生伏特效应工作的光电器件是（）A．光电管 B.光敏电阻C．光电池 D.光电倍增管10、CCD以（）为信号A. 电压B.电流C．电荷 D.电压或者电流11、构成CCD的基本单元是（）A. P型硅B.PN结C. 光电二极管D.MOS电容器12、基于全反射被破坏而导致光纤特性改变的原理，可以做成（）传感器，用于探测位移、压力、温度等变化。

A.位移B.压力C.温度D.光电13、光纤传感器一般由三部分组成，除光纤之外，还必须有光源和( )两个重要部件。

A.反射镜B.透镜C.光栅D.光探测器14、按照调制方式分类，光调制可以分为强度调制、相位调制、频率调制、波长调制以及( )等，所有这些调制过程都可以归结为将一个携带信息的信号叠加到载波光波上。

光学传感器元件
光学传感器元件是用于探测和测量光的物理量的器件。

以下是一些常见的光学传感器元件：
1.光敏电阻（Photoresistor）：光敏电阻是一种根据光照强
度变化而改变电阻值的元件。

它通常由半导体材料制成，例如硒化镉或硅。

2.光电二极管（Photodiode）：光电二极管是一种正向偏置
的二极管，能够将光能转换为电流。

当光照射到光电二极管上时，产生的光生电荷会导致电流流过二极管。

3.光敏三极管（Phototransistor）：光敏三极管是一种具有
光电效应的晶体管。

与普通的晶体管相比，光敏三极管对光更为敏感，并且可以放大光信号。

4.激光二极管（Laser Diode）：激光二极管是一种将电能转
化为激光光束的元件。

它通过注入电流来激发半导体材料中的电子，产生高度一致、单色和方向性良好的激光光束。

5.光纤（Optical Fiber）：光纤是一种用于传输光信号的柔
性光导纤维。

它能够将光信号以全内反射的方式传输长距离，常用于通信、传感和光学仪器等领域。

6.光栅（Grating）：光栅是一种具有规则周期性结构的元件，
能够通过衍射或干涉效应对光进行分散或调制。

光栅广泛用于光谱分析、光学测量和光学成像中。

以上只是列举了一些常见的光学传感器元件，实际上还有许多其他类型的光学传感器元件，如光电开关、光栅阵列、光纤传感器等。

不同的元件适用于不同的应用场景，选择合适的光学传感器元件需要考虑测量范围、灵敏度、响应时间等因素，并根据具体需求进行选型。

电阻,电容,电感,二极管,三极管,在电路中的作用电阻定义：导体对电流的阻碍作用就叫导体的电阻。

电阻（Resistor）是所有电子电路中使用最多的元件。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。

电阻的单位是欧姆，用符号“Ω”表示。

欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。

出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。

电阻器的电气性能指标通常有标称阻值,误差与额定功率等。

它与其它元件一起构成一些功能电路，如RC电路等。

电阻是一个线性元件。

说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。

如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。

线性电阻的工作电压与电流的关系如图1所示。

电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。

但不管电阻是什么种类，它都有一个基本的表示字母“R”。

电阻的单位用欧姆（Ω）表示。

它包括?Ω（欧姆），KΩ（千欧），MΩ（兆欧）。

其换算关系为：1MΩ=1000KΩ ，1KΩ=1000Ω。

电阻的阻值标法通常有色环法，数字法。

色环法在一般的的电阻上比较常见。

由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即：101——表示100Ω的电阻；102——表示1KΩ的电阻；103——表示10KΩ的电阻；104——表示100KΩ的电阻；105——表示1MΩ的电阻；106——表示10MΩ的电阻。

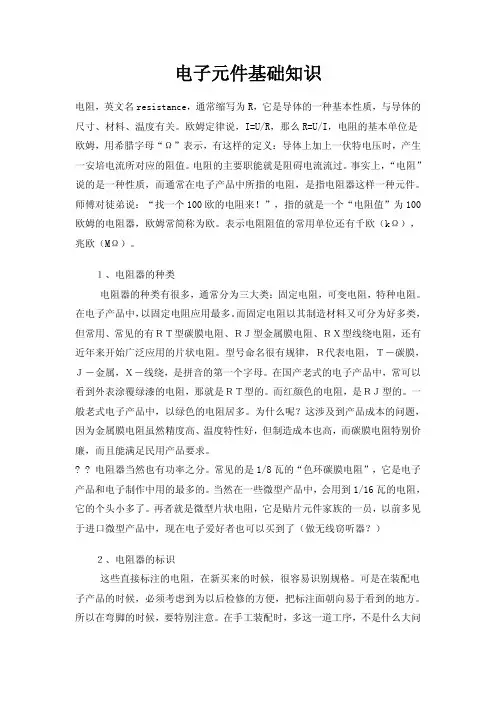

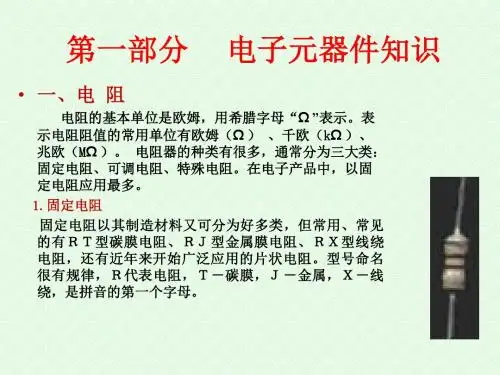

电子元件基础知识电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。

表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。

１、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。

在电子产品中，以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。

型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。

在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。

而红颜色的电阻，是ＲＪ型的。

一般老式电子产品中，以绿色的电阻居多。

为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

电阻器当然也有功率之分。

常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。

当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。

再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）２、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。

可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。

所以在弯脚的时候，要特别注意。

在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。

一、单项选择题1、下列光电式传感器中属于有源光敏传感器的是（）。

A. 光电效应传感器B. 红外热释电探测器C. 固体图像传感器D. 光纤传感器2、下列光电器件是根据外光电效应做出的是（）。

A. 光电管B. 光电池C. 光敏电阻D. 光敏二极管3、当光电管的阳极和阴极之间所加电压一定时，光通量与光电流之间的关系称为光电管的（）。

A. 伏安特性B. 光照特性C. 光谱特性D. 频率特性4、下列光电器件是基于光导效应的是（）。

A. 光电管B. 光电池C. 光敏电阻D. 光敏二极管5、光敏电阻的相对灵敏度与入射波长的关系称为（）。

A. 伏安特性B. 光照特性C. 光谱特性D. 频率特性6、下列关于光敏二极管和光敏三极管的对比不正确的是（）。

A. 光敏二极管的光电流很小，光敏三极管的光电流则较大B. 光敏二极管与光敏三极管的暗点流相差不大C. 工作频率较高时，应选用光敏二极管；工作频率较低时，应选用光敏三极管D. 光敏二极管的线性特性较差，而光敏三极管有很好的线性特性7、下列光电式传感器中属于有源光敏传感器的是（）。

A. 光电效应传感器B. 红外热释电探测器C. 固体图像传感器D. 光纤传感器8、光敏电阻的特性是（）A．有光照时亮电阻很大 B．无光照时暗电阻很小C．无光照时暗电流很大 D．受一定波长范围的光照时亮电流很大9、基于光生伏特效应工作的光电器件是（）A．光电管 B.光敏电阻C．光电池 D.光电倍增管10、CCD以（）为信号A. 电压B.电流C．电荷 D.电压或者电流11、构成CCD的基本单元是（）A. P型硅结C. 光电二极管电容器12、基于全反射被破坏而导致光纤特性改变的原理，可以做成（）传感器，用于探测位移、压力、温度等变化。

A.位移B.压力C.温度D.光电13、光纤传感器一般由三部分组成，除光纤之外，还必须有光源和( )两个重要部件。

A.反射镜B.透镜C.光栅D.光探测器14、按照调制方式分类，光调制可以分为强度调制、相位调制、频率调制、波长调制以及( )等，所有这些调制过程都可以归结为将一个携带信息的信号叠加到载波光波上。

常用元件（电阻、电容、二极管、三极管）来源：[] 作者：[] 发布时间：[2009-5-20] 点击量：[820]一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

1、光电效应光敏传感器的物理基础是光电效应，在光辐射作用下电子逸出资料的表面，产生光电子发射称为外光电效应，或光电子发射效应，鉴于这类效应的光电器件有光电管、光电倍增管等。

电子其实不逸出资料表面的则是内光电效应。

光电导效应、光生伏殊效应则属于内光电效应。

即半导体资料的很多电学特征都因遇到光的照耀而发生变化。

光电效应往常分为外光电效应和内光电效应两大类，几乎大部分光电控制应用的传感器都是此类，往常有光敏电阻、光敏二极管、光敏三极管、硅光电池等。

（1）光电导效应若光照耀到某些半导体资料上时，透过到资料内部的光子能量足够大，某些电子汲取光子的能量，从本来的约束态变为导电的自由态，这时在外电场的作用下，流过半导体的电流会增大，即半导体的电导会增大，这类现象叫光电导效应。

它是一种内光电效应。

光电导效应可分为本征型和杂质型两类。

前者是指能量足够大的光子使电子走开价带跃入导带，价带中因为电子走开而产生空穴，在外电场作用下，电子和空穴参加电导，使电导增添。

杂质型光电导效应则是能量足够大的光子使施主能级中的电子或受主能级中的空穴跃迁到导带或价带，进而使电导增添。

杂质型光电导的长波限比本征型光电导的要长的多。

（2）光生伏殊效应在无光照时，半导体 PN 结内部自建电场。

当光照耀在 PN结及其邻近时，在能量足够大的光子作用下，在结区及其邻近就产生少量载流子（电子、空穴对）。

载流子在结区外时，靠扩散进入结区；在结区中时，则因电场 E 的作用，电子漂移到 N 区，空穴漂移到 P 区。

结果使 N 区带负电荷， P 区带正电荷，产生附带电动势，此电动势称为光生电动势，此现象称为光生伏殊效应。

2、实验原理（1）光敏电阻利用拥有光电导效应的半导体资料制成的光敏传感器称为光敏电阻。

当前，光敏电阻应用的极为宽泛，可见光波段和大气透过的几个窗口都有合用的光敏电阻。

利用光敏电阻制成的光控开关在我们平时生活中随地可见。

当内光电效应发生时，光敏电阻电导率的改变量为：（1）在（1）式中， e 为电荷电量，为空穴浓度的改变量，为电子浓度的改变量，表示迁徙率。

光敏传感器的光电特性研究（FB815型光敏传感器光电特性实验仪）凡是将光信号转换为电信号的传感器称为光敏传感器，也称为光电式传感器，它可用于检测直接由光照明度变化引起的非电钛如光强、光照度等；也可间接用来检测能转换成光量变化的其它非电量，如零件直径、表而粗糙度、位移.速度、加速度及物体形状、工作状态识别等。

光敏传感器具有非接触、响应快、性能可靠等特点，因而在工业自动控制及智能机器人中得到广泛应用。

光敏传感器的物理基础是光电效应，通常分为外光电效应和内光电效应两大类，在光辐射作用下电子逸出材料的表而，产生光电子发射现象，则称为外光电效应或光电子发射效应。

基于这种效应的光电器件有光电管、光电倍增管等。

另一种现象是电子并不逸出材料表而的，则称为是内光电效应。

光电导效应、光生伏特效应都是属于内光电效应。

好多半导体材料的很多电学特性都因受到光的照射而发生变化*因此也是属于内光电效应范畴，本实验所涉及的光敏电阻.光敏二极管等均是内光电效应传感器。

通过本设计性实验可以帮助学生了解光敏电阻、光敏二极管的光电传感特性及在某些领域中的应用。

【实验原理】1.光电效应：（1）光电导效应：当光照射到某些半导体材料上时，透过到材料内部的光子能量足够大，某些电子吸收光子的能虽:，从原来的束缚态变成导电的自由态，这时在外电场的作用下，流过半导体的电流会增大，即半导体的电导会增大，这种现象叫光电导效应。

它是一种内光电效应。

光电导效应可分为本征型和杂质型两类。

前者是指能量足够大的光子使电子离开价带跃入导带，价带中由于电子离开而产生空穴，在外电场作用下，电子和空穴参与电导，使电导增加。

杂质型光电导效应则是能量足够大的光子使施主能级中的电子或受主能级中的空穴跃迁到导带或价带，从而使电导增加。

杂质型光电导的长波限比本征型光电导的要长的多。

（2）光生伏特效应：在无光照时，半导体PN结内部有自建电场。

当光照射在PN结及英附近时，在能量足够大的光子作用下，在结区及其附近就产生少数载流子（电子、空穴对）。

原来光敏电阻是这样的，多年来我的理解方法都是错的~长见识了！光敏电阻器是光控可变电阻器，称光电阻（LDR）。

当处于黑暗环境中，光敏电阻器的电阻值通常非常大（兆欧数量级）；但当它被光照射时，它的电阻值将非常低，可根据光强度的大小降至几百欧。

光敏电阻光敏电阻是由特种半导体材料制成的，例如：硫化镉（可见光）或硫化铅（红外线）。

当这种半导体至于黑暗中时，由于晶体中原子束缚力很大，电子根本无法在外加电压作用下流动以通过光敏电阻（即阻值增大）。

但有光照时，光线中的光子撞击被束缚的电子，把它们从约束它们的原子核中剥离出来，并以此过程中产生了空穴。

于是这些释放的电子在外加电压作用下汇聚成电子流而通过电阻器（即电阻值下降了）。

光敏电阻结构图光敏电阻原理图符号。

下图是光敏电阻的几种常见符号，其中下排符号中的斜向箭头并无实际意义，只是说明是可变的。

光敏电阻原理图符号光敏电阻和光敏三极管的区别：响应速度慢光敏电阻由暗到亮的响应时间通常为数毫秒，由亮到暗的响应速度大于1S。

相比之下光敏三极管和光敏二极管的响应速度要高得多。

输出范围窄在黑暗中，光敏电阻的最大阻值一般远于光敏三极管的最大等效电阻值，在光照充足的条件下，光敏电阻的最小阻值也大于光敏三极管的最小阻值。

电流承载能力强通常光敏电阻可以承受的工作电流为光敏三极管的两倍。

无极性由于光敏电阻上没有采光镜头，因此它可以接受从正面任何角度入射的光。

温度相关性与光敏三极管相比，光敏电阻的阻值受温度影响更大。

光敏电阻只与光照有关，而且在光照充足时，最小阻值较高，而且响应时间较慢，因此只适用在模拟电阻中，不合适用作电阻开关。

从原理上来讲，电路中的任何电阻都可以用光敏电阻来代替，其响应速度慢的特点可能刚好适合某些电阻，例如：RC滤波器，这电路的频率就随着外部的光照的变化而变化。

还有我们生活最常用的楼梯的声光控开关电路。

光敏电阻还要注意几个事项：1、过载；2、过压，如果超过最大耐压，会对器件造成永久性伤害，常见的光敏电阻耐压通常在100V~300V；3、光敏电阻没有明显的标注，所以小伙伴们一定要认清！喜欢的朋友记得点波关注和评论噢~。

光敏二极管和光敏三极管简介及应用光敏二极管和光敏三极管是光电转换半导体器件，与光敏电阻器相比具有灵敏度高、高频性能好，可靠性好、体积小、使用方便等优。

一、光敏二极管1．结构特点与符号光敏二极管和普通二极管相比虽然都属于单向导电的非线性半导体器件，但在结构上有其特殊的地方。

光敏二极管使用时要反向接入电路中，即正极接电源负极，负极接电源正极。

2. 光电转换原理根据PN结反向特性可知，在一定反向电压范围内，反向电流很小且处于饱和状态。

此时，如果无光照射PN结，则因本征激发产生的电子-空穴对数量有限，反向饱和电流保持不变，在光敏二极管中称为暗电流。

当有光照射PN结时，结内将产生附加的大量电子空穴对（称之为光生载流子），使流过PN结的电流随着光照强度的增加而剧增，此时的反向电流称为光电流。

不同波长的光（兰光、红光、红外光）在光敏二极管的不同区域被吸收形成光电流。

被表面P型扩散层所吸收的主要是波长较短的兰光，在这一区域，因光照产生的光生载流子（电子），一旦漂移到耗尽层界面，就会在结电场作用下，被拉向N区，形成部分光电流；彼长较长的红光，将透过P型层在耗尽层激发出电子一空穴对，这些新生的电子和空穴载流子也会在结电场作用下，分别到达N区和P区，形成光电流。

波长更长的红外光，将透过P型层和耗尽层，直接被N区吸收。

在N区内因光照产生的光生载流子（空穴）一旦漂移到耗尽区界面，就会在结电场作用下被拉向P区，形成光电流。

因此，光照射时，流过PN结的光电流应是三部分光电流之和。

二、光敏三极管光敏三极管和普通三极管的结构相类似。

不同之处是光敏三极管必须有一个对光敏感的PN 结作为感光面，一般用集电结作为受光结，因此，光敏二极管实质上是一种相当于在基极和集电极之间接有光敏二极管的普通二极管。

其结构及符号如图Z0130所示。

三、光敏二极管的两种工作状态光敏二极管又称光电二极管，它是一种光电转换器件，其基本原理是光照到P-N结上时，吸收光能并转变为电能。
