光电保护装置的概念
光电保护装置又称作光电保护器、安全光幕、安全光栅，是通过一组红外线光束，形成保护光栅，当光栅出现被遮挡时，光电保护装置发出信号，控制具有潜在危险的机械设备停止工作，以降低作业人员在工作环境中受到伤害的可能性，有效保护作业人员的人身安全。
光电保护装置主要用于锻压行业、汽车制造业、电子电器制造业，与机械设备配套保护操作者的人身安全。
其有别于一般传感器的特征为：具备安全等级要求，可用于锻压行业操作者的人身安全检测领域。
安全光栅也就是光电保护装置（也称安全保护器、冲床保护器、红外线安全保护装置等）. 在现代化工厂里，人与机器协同工作，在一些具有潜在危险的机械设备上，如冲压机械、剪切设备、金属切削设备、自动化装配线、自动化焊接线、机械传送搬运设备、危险区域（有毒、高压、高温等），容易造成作业人员的人身伤害。
目录安装光电安全保护装置，可以有效地避免安全事故的发生，避免操作工人及第三方的危险，减少事故综合成本，有利于公司自身、操作工人及社会。
用途（1）对于滑块能在行程的任意位置制动停止的压力机，可实现全程保护，或与凸轮开关配合，实现30度----180度之间行程的保护。
（2）对于滑块不能在行程的任意位置制动停止的压力机，只能在单次工作时实现上死点保护，即上一行程结束后，下一行程尚未启动，如果光电保护装置处于遮光状态，下一行程无法启动（必须保证足够的安全距离）。
（3）该装置主要应用于锻压机械设备上。
（4）用于工业机械手，注塑机，包装设备，切纸机械，压滤机，自动化设备，焊装流水。
（5）可用于检测和防盗。
2组成发光器由若干发光单元组成，发射红外光线。
受光器顺恩斯安全光幕由若干受光单元组成，接收红外光线，与发光器对应，形成保护光幕，产生通光、遮光信号，通过信号电缆传输到控制器。
安全光栅组成控制器为发光器、受光器供电，并处理受光器产生的通光、遮光信号，产生控制信号，控制机床的制动控制回路或其它设备的报警装置，实现机床停车或安全报警。
控制器又可分为内置式控制器(Q)和外置式控制器(W);内置式控制器结构小巧紧凑，可安装在机床或其它设备的电气柜内;外置式控制器结构美观牢固，可直接安装在机床床壁上或其它设备上。
订货时，根据安装的方便性，二者选择其一。
信号电缆用来传输控制器和发光器、受光器之间的信号。
控制电缆用来连接控制器和机床、设备的控制单元，以实现机床、设备的安全控制。
3分类安全光栅A 系列(0-3500mm，适合3.5米以内的台面或区域)安全光栅B系列(0-10000mm，适合10米以内的台面或区域)安全光栅C系列(0～2.5米，小型安全光幕，高度仅80mm)NPN安全光栅系列PNP安全光栅系列测量光栅交叉光栅检测光栅可编程光栅折弯机专用安全光栅：兴兆业安全光栅DSP LASER是一种独特的安全防护系统，其系统与折弯机配套使用，大大增强折弯机弯模时对人手指的保护。
光电保护器的工作原理
光电保护器是一种用于电气设备中的安全保护装置，其工作原理是基于光电效应。
光电保护器通常由发射器和接收器两个部分组成。
发射器通常是一个发射红外光束的光源，而接收器则是一个光敏元件，用于接收由发射器发出的光束。
当光束从发射器发出并且没有被遮挡时，它会直线传播并且到达接收器。
在正常情况下，接收器能够接收到光束，产生信号并将其传递给控制系统。
然而，一旦有物体或障碍物进入到发射器和接收器之间，光束就会被遮挡，使接收器无法接收到光束。
这时，接收器不再产生信号，控制系统会立即采取相应的措施，例如切断电源或触发报警器警报。
这种工作原理确保了当有人或物体进入到被保护区域时，设备能够立即停止运行，以避免事故发生。
光电保护器被广泛应用于机械设备、自动化生产线和工业场所中，有效提高了工作环境的安全性和生产效率。

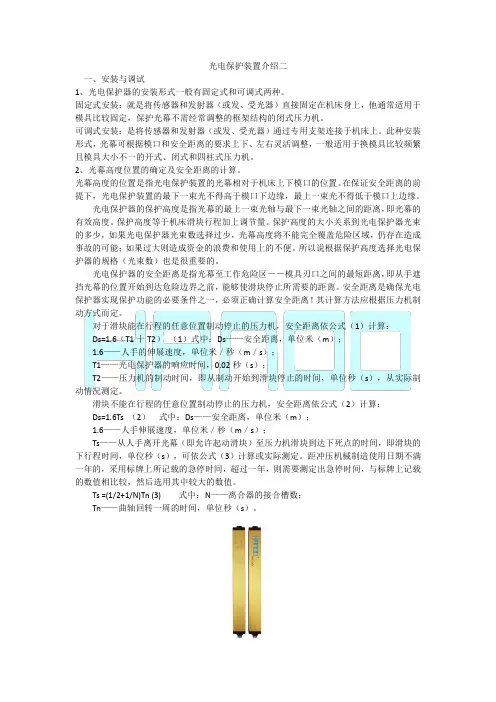

光电保护装置介绍二一、安装与调试1、光电保护器的安装形式一般有固定式和可调式两种。
固定式安装：就是将传感器和发射器（或发、受光器）直接固定在机床身上，他通常适用于模具比较固定，保护光幕不需经常调整的框架结构的闭式压力机。
可调式安装：是将传感器和发射器（或发、受光器）通过专用支架连接于机床上。
此种安装形式，光幕可根据模口和安全距离的要求上下、左右灵活调整，一般适用于换模具比较频繁且模具大小不一的开式、闭式和四柱式压力机。
2、光幕高度位置的确定及安全距离的计算。
光幕高度的位置是指光电保护装置的光幕相对于机床上下模口的位置。
在保证安全距离的前提下，光电保护装置的最下一束光不得高于模口下边缘，最上一束光不得低于模口上边缘。
光电保护器的保护高度是指光幕的最上一束光轴与最下一束光轴之间的距离，即光幕的有效高度。
保护高度等于机床滑块行程加上调节量。
保护高度的大小关系到光电保护器光束的多少，如果光电保护器光束数选择过少，光幕高度将不能完全覆盖危险区域，仍存在造成事故的可能；如果过大则造成资金的浪费和使用上的不便。
所以说根据保护高度选择光电保护器的规格（光束数）也是很重要的。
光电保护器的安全距离是指光幕至工作危险区－－模具刃口之间的最短距离，即从手遮挡光幕的位置开始到达危险边界之前，能够使滑块停止所需要的距离。
安全距离是确保光电保护器实现保护功能的必要条件之一，必须正确计算安全距离！其计算方法应根据压力机制动方式而定。
对于滑块能在行程的任意位置制动停止的压力机，安全距离依公式（1）计算：Ds=1.6（T1十T2）（1）式中：Ds——安全距离，单位米（m）；1.6——人手的伸展速度，单位米／秒（m／s）；T1——光电保护器的响应时间，0.02秒（s）；T2——压力机的制动时间，即从制动开始到滑块停止的时间，单位秒（s），从实际制动情况测定。
滑块不能在行程的任意位置制动停止的压力机，安全距离依公式（2）计算：Ds=1.6Ts（2）式中：Ds——安全距离，单位米（m）；1.6——人手伸展速度，单位米／秒（m／s）；Ts——从人手离开光幕（即允许起动滑块）至压力机滑块到达下死点的时间，即滑块的下行程时间，单位秒（s），可依公式（3）计算或实际测定。
