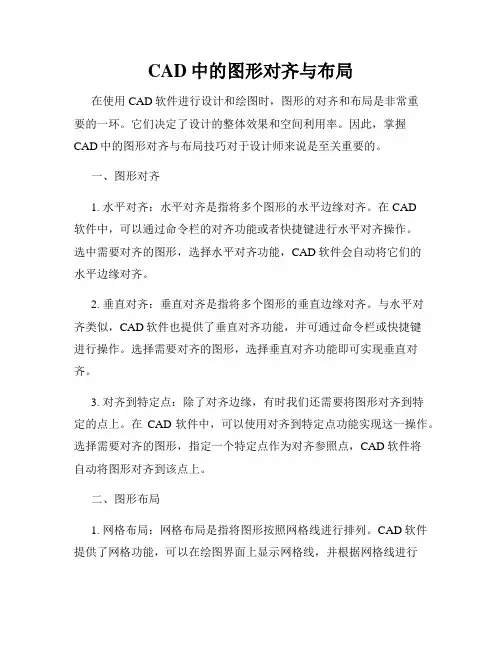

CAD中的图形对齐与布局在使用CAD软件进行设计和绘图时，图形的对齐和布局是非常重要的一环。
它们决定了设计的整体效果和空间利用率。
因此，掌握CAD中的图形对齐与布局技巧对于设计师来说是至关重要的。
一、图形对齐1. 水平对齐：水平对齐是指将多个图形的水平边缘对齐。
在CAD软件中，可以通过命令栏的对齐功能或者快捷键进行水平对齐操作。
选中需要对齐的图形，选择水平对齐功能，CAD软件会自动将它们的水平边缘对齐。
2. 垂直对齐：垂直对齐是指将多个图形的垂直边缘对齐。
与水平对齐类似，CAD软件也提供了垂直对齐功能，并可通过命令栏或快捷键进行操作。
选择需要对齐的图形，选择垂直对齐功能即可实现垂直对齐。
3. 对齐到特定点：除了对齐边缘，有时我们还需要将图形对齐到特定的点上。
在CAD软件中，可以使用对齐到特定点功能实现这一操作。
选择需要对齐的图形，指定一个特定点作为对齐参照点，CAD软件将自动将图形对齐到该点上。
二、图形布局1. 网格布局：网格布局是指将图形按照网格线进行排列。
CAD软件提供了网格功能，可以在绘图界面上显示网格线，并根据网格线进行图形布局。
选择合适的网格间距和细分数，将图形放置在网格交点处，可以保证图形之间的对齐和布局。
2. 对齐线布局：对齐线布局是指通过绘制对齐线来进行图形布局。
在CAD软件中，可以通过绘制对齐线来帮助图形的对齐。
首先，绘制一条对齐线，然后将需要对齐的图形移动到对齐线上，最后删除对齐线即可实现图形布局。
3. 分组布局：分组布局是指将多个图形进行分组，并根据需要进行位置调整。
在CAD软件中，可以通过选择多个图形，然后使用分组功能将它们进行分组。
分组后，可以通过鼠标拖拽或键盘输入数值来对图形进行位置调整，实现精确的图形布局。
总结：CAD中的图形对齐与布局是设计师必备的技巧之一。
通过水平对齐、垂直对齐和对齐到特定点等功能，可以实现图形的对齐。
而通过网格布局、对齐线布局和分组布局等方法，可以实现图形的整齐布局。
CAD中实现图形对齐和分布的技巧与示例图形对齐和分布是在CAD软件中非常常见且重要的操作。
通过对齐和分布图形，我们可以确保设计的准确性和统一性，提高CAD绘图效率。
下面将介绍一些常用的技巧和示例，帮助大家更好地掌握CAD中图形对齐和分布的技巧。
1. 对齐工具：对齐工具是实现图形对齐的基本工具之一。
在CAD软件中，常见的对齐工具有相对对齐、绝对对齐和分布对齐三种。
相对对齐：相对对齐是指将选中的图形相对于某一个基准点进行对齐。
例如，我们可以将多个图形的左上角对齐到同一条直线上。
绝对对齐：绝对对齐是指将选中的图形沿着X轴或Y轴进行对齐。
例如，我们可以将多个图形的中心点沿着X轴对齐。
分布对齐：分布对齐是指将选中的图形均匀地分布在一条直线上。
例如，我们可以将多个图形等间距地分布在一条水平线上。
2. 使用示例：下面将通过示例演示一些常见的图形对齐和分布技巧。
示例1：对齐多个图形的左上角到同一条直线步骤：1）选择需要对齐的多个图形；2）点击对齐工具栏上的相对对齐按钮；3）选择一个基准点，让图形的左上角对齐到该点。
示例2：对齐多个图形的中心点步骤：1）选择需要对齐的多个图形；2）点击对齐工具栏上的绝对对齐按钮；3）选择X轴或Y轴，让图形的中心点对齐到该轴上。
示例3：分布对齐多个图形步骤：1）选择需要对齐的多个图形；2）点击对齐工具栏上的分布对齐按钮；3）选择一个起始点和一个终止点，让图形等间距地分布在这两个点之间。
在实际应用中，我们还可以结合使用对齐工具和移动工具，实现更复杂的对齐和分布效果。
例如，我们可以对齐多个图形的左下角到同一条直线上，然后通过移动工具将它们沿着该直线上下平移，实现图形的等间距分布。
总结：通过学习和掌握CAD中的图形对齐和分布技巧，我们可以提高绘图效率，确保设计的准确性和统一性。
在实际应用中，我们可以根据具体的需求选择适合的对齐工具和技巧，灵活运用，实现各种对齐和分布效果。
希望本文的介绍和示例能帮助大家更好地掌握CAD中图形对齐和分布的技巧。
CAD中的图形对齐和线型设置技巧在CAD软件中，图形对齐和线型设置是非常重要的技巧，有助于提高绘图效率和制作出更精确的图纸。
本文将介绍一些CAD中图形对齐和线型设置的技巧。
1. 图形对齐技巧1.1 对齐命令：CAD软件中有多种对齐命令可以使用，如移动对齐命令（MVG）和旋转对齐命令（ROT）。
通过这些命令，我们可以将图形按照需要的位置进行移动和旋转，使其与其他图形完美对齐。
1.2 快捷键：为了提高工作效率，我们可以使用CAD软件的快捷键来进行图形对齐。
比如，按下"M"键可以调出移动对齐命令，按下"R"键可以调出旋转对齐命令。
1.3 使用参考点：在图形对齐的过程中，我们可以利用现有的参考点来帮助对齐。
通过选择合适的参考点，可以精确地将图形对齐到指定的位置。
2. 线型设置技巧2.1 线型命令：CAD软件中的线型命令（LT）可以对线型进行设置。
通过线型命令，我们可以选择特定的线型样式，并将其应用于图纸中的线条。
2.2 自定义线型：除了预设的线型样式，CAD软件还允许用户自定义线型。
通过定义线型的规则和间隔，可以创建出独特的线型样式，以满足特定的绘图要求。
2.3 填充区域：通过填充区域命令（HATCH），我们可以为图形中的封闭区域填充颜色、线型或图案。
这样可以为图纸增加更多的细节和层次感。
2.4 区分线型：在CAD绘图中，我们可以使用不同的线型来区分不同的物体或部分。
通过为不同的线条选择不同的线型样式，可以清晰地表达出图纸中的各个部分。
3. 注意事项3.1 尽量使用对齐工具：在绘图过程中，尽量使用CAD软件提供的对齐工具来进行图形对齐，避免手动移动导致的不准确性。
3.2 熟悉常用快捷键：熟悉常用的CAD快捷键，可以大大提高工作效率。
对于常用的命令和操作，尽量通过快捷键来执行。
3.3 注意线型比例：在设置线型时，要注意线型的比例与实际绘图的比例相符。
过大或过小的线型比例会导致图纸不够清晰或不准确。
CAD快速创建图形的方法在使用CAD软件进行图形设计时，选择快速且高效的创建方法可以提高工作效率。
以下是一些常用的CAD快速创建图形的方法，供大家参考和学习。
1. 使用快捷键CAD软件中有许多快捷键可以帮助我们快速创建图形，比如线段的快捷键是"L"，矩形的快捷键是"REC"，圆形的快捷键是"C"等等。
熟练掌握这些快捷键可以大大加快绘图速度。
2. 借助辅助工具CAD软件中还有一些辅助工具可以帮助我们快速创建图形，比如极轴标记、对称点标记、点阵标记等等。
利用这些工具可以快速确定图形的位置和尺寸，提高绘图的准确性和效率。
3. 复制和阵列命令复制和阵列命令是CAD软件中非常实用的功能，可以快速复制和排列图形。
通过指定起始点和终止点，我们可以快速创建一条直线或曲线的副本。
而通过指定阵列的数量和间距，我们可以快速创建多个相同或相似的图形。
4. 使用模板和预设CAD软件中提供了一些常用的图形模板和预设，可以直接使用或根据需要进行修改。
通过使用这些模板和预设，我们可以省去一些重复的绘图步骤，快速创建出符合要求的图形。
5. 使用命令行CAD软件中的命令行是一个强大的工具，可以帮助我们快速创建和编辑图形。
通过输入相应的命令，我们可以快速完成相应的操作。
比如通过输入"OFFSET"命令，我们可以快速创建一个图形的偏移副本。
6. 利用图层和样式CAD软件中的图层和样式功能可以帮助我们对图形进行组织和管理。
通过将不同的图形放置在不同的图层中，我们可以快速控制和调整图形的显示和编辑。
而通过使用样式功能，我们可以快速应用一些常用的线型、颜色和字体等设置。
7. 使用CAD插件CAD软件中有许多第三方的插件可以帮助我们快速创建图形。
这些插件提供了一些特殊的功能和工具，可以解决一些常见的绘图难题。
比如有些插件可以帮助我们快速绘制某些复杂的曲线或曲面形状。
