AutoCAD 2018中文版电气设计基础与实例教程课件第1章
不在同一张图的连接线的中断画法
1.1.5 电气平面图
电气平面图用于表示某一电气工程中电气设备、装置和线路的平面布置。它一 般是在建筑平面的基础上绘制出来的。常见的电气平面图有线路平面图、变电所平 面图、照明平面图、弱点系统平面图、防雷与接地平面图等。
某车间的电气平面图
1.1.6 其他电气工程图
在常见电气工程图中，除了系统图、电路图、接线图和平面图4种主要工程图 外，还有以下4种电气工程图。 1．设备布置图
3．限定符号 一种用以提供附加信息的加在其他符号上的符号，称为限定符号。限定符号
一般不代表独立的设备、器件和元件，仅用来说明某些特征、功能和作用等。限 定符号一般不单独使用，当一般符号加上不同的限定符号，则可得到不同的专用 符号。例如，在开关的一般符号上加不同的限定符号可分别得到隔离开关、断路 器、接触器、按钮开关和转换开关。 4．方框符号
1.3.3 图线
1．线宽 根据用途，图线宽度宜从下列线宽中选用：0.18、0.25、0.35、0.5、0.7、1.0、
1.4、2.0，单位为mm。 图形对象的线宽尽量不多于2种，每种线宽间的比值应不小于2。
2．图线间距 平行线（包括画阴影线）之间的最小距离不小于粗线宽度的两倍，建议不小于
0.7mm。 3．图线型式
用以表示元件、设备等的组合及其功能，是既不给出元件、设备的细节，也
不考虑所有连接关系的一种简单图形符号。方框符号在系统图和框图中使用得最 多。另外，电路图中的外购件、不可修理件也可用方框符号表示。
1.4.2 电气图形符号的分类
1. 总则一般要求 本部分按数据库标准介绍，包括数据查询、库结构说明、如何使用库中数据、
根据不同的结构含义，采用不同的线型，具体要求请参阅表
1.1.5 电气平面图
电气平面图用于表示某一电气工程中电气设备、装置和线路的平面布置。它一 般是在建筑平面的基础上绘制出来的。常见的电气平面图有线路平面图、变电所平 面图、照明平面图、弱点系统平面图、防雷与接地平面图等。
某车间的电气平面图
1.1.6 其他电气工程图
在常见电气工程图中，除了系统图、电路图、接线图和平面图4种主要工程图 外，还有以下4种电气工程图。 1．设备布置图
3．限定符号 一种用以提供附加信息的加在其他符号上的符号，称为限定符号。限定符号
一般不代表独立的设备、器件和元件，仅用来说明某些特征、功能和作用等。限 定符号一般不单独使用，当一般符号加上不同的限定符号，则可得到不同的专用 符号。例如，在开关的一般符号上加不同的限定符号可分别得到隔离开关、断路 器、接触器、按钮开关和转换开关。 4．方框符号
1.3.3 图线
1．线宽 根据用途，图线宽度宜从下列线宽中选用：0.18、0.25、0.35、0.5、0.7、1.0、
1.4、2.0，单位为mm。 图形对象的线宽尽量不多于2种，每种线宽间的比值应不小于2。
2．图线间距 平行线（包括画阴影线）之间的最小距离不小于粗线宽度的两倍，建议不小于
0.7mm。 3．图线型式
用以表示元件、设备等的组合及其功能，是既不给出元件、设备的细节，也
不考虑所有连接关系的一种简单图形符号。方框符号在系统图和框图中使用得最 多。另外，电路图中的外购件、不可修理件也可用方框符号表示。
1.4.2 电气图形符号的分类
1. 总则一般要求 本部分按数据库标准介绍，包括数据查询、库结构说明、如何使用库中数据、
根据不同的结构含义，采用不同的线型，具体要求请参阅表
AutoCAD2018课件

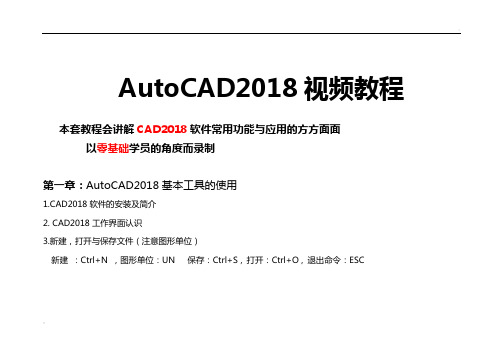

AutoCAD2018视频教程本套教程会讲解CAD2018软件常用功能与应用的方方面面以零基础学员的角度而录制第一章：AutoCAD2018基本工具的使用1.CAD2018软件的安装及简介2. CAD2018工作界面认识3.新建，打开与保存文件（注意图形单位）新建：Ctrl+N ，图形单位：UN 保存：Ctrl+S , 打开：Ctrl+O , 退出命令：ESC..4.鼠标的使用鼠标左键：选择，鼠标中键：前滚放大，后滚缩小，按住不放开是平移画板，连续按两下中键可以显示全部图形鼠标右键：在不同的位置与场景有不同的功能5.直线命令详解直线：L ，确认：空格/ 回车/ 鼠标右键6. 动态输入绘制角度线动态输入尺寸：F12 ，输入方式：长度TAB 角度（角度不支持空格确认）撤销：Ctrl+Z , 极轴追踪：F10对象捕捉：F3 ，空格/回车可以重复上次命令..7.直线命令加强练习要学会做辅助线，以及动态输入角度的光标位置8.删除命令与选择技巧删除：E / Delete ,9.相对坐标绘制图形输入方式：(X,Y) 或者@（X,Y）10.极坐标绘制图形输入方式：长度< 角度注意角度是指所绘制的直线与水平向右边之间的夹角，逆时针是正角度，顺时针是负角度..11.正交及相对坐标绘图练习正交：F812.直线绘图综合练习13.构造线祥解构造线：XL14.构造线角度与偏移15.修剪命令（重点）修剪：TR..16.多段线命令多段线：PL17.多段线扩展命令（圆弧）18.多段线练习及点命令点：PO定数等分：DIV定距等分：ME19.多段线之指定圆心(绘制特殊图形) ..20.圆工具的使用圆：C21.圆工具练习22.圆命令练习（from基点绘制方法）激活绘图命令—from—指定基点--@X,Y (相对坐标)23.圆弧绘制的几种方法圆弧：A 圆弧是逆时针方向绘制的。
24.绘制圆弧的剩余方法（注意优弧与劣弧之分）优弧是指大于180度的弧劣弧是指小于180度的弧..25.圆弧绘制练习一（有新知识点）26圆弧练习二27 . 了解CAD2018新功能，安装升级补丁28. CAD2018新功能（PDF导入及增强SHX文字识别等新学员可跳过）29. CAD2018新功能（屏幕外选择，布局视口及智能标注）开启与关闭屏幕外选择的系统变量：SELECTIONOFFSCREEN （0关，1开）30.CAD2018新功能（外部参照功能增强新学员可跳过）更改默认路径：REFPATHTYPE ( 1 相对，2 完整，0 无路径)..第二章：基本绘图操作与修改工具2-1. 绘制矩形的几种方式（上）矩形：REC 尺寸输入方式：X,Y或@X,Y 或X TAB Y 。
电气工程CAD教程课件ppt
AutoCAD启动方法 1.双击桌面上的快捷图标 2.单击桌面上的开始→程序→Autodesk
→AutoCAD2004 3.右键单击桌面上的AutoCAD快捷图标→左键 单击打开→启动程序。
1 AutoCAD的启动与退出
AutoCAD退出方法 1.文件→关闭 2.命令行：QUIT（或EXIT） 3.双击标题栏上的控制图标按钮 4.单击工作界面右上角的关闭按钮
2 工作界面
菜单栏 集中了大部分绘图命令，单击主菜单的某一
项，显示相应的下拉菜单。下拉菜单的特点： ①菜单项后面有“…”省略号时，表示单击该选项 后，会打开一个对话框。 ②菜单项后面有黑色的小三角时，表示该选项还 有子菜单。 ③有时菜单项为浅灰色时，表示在当前条件下， 这些命令不能使用。
2 工作界面
1.硬件环境 Pentium 450处理器 64 MB内存 1024×768 SVGA显示卡 1GB硬盘 20X CD-ROM光驱 56K Modem及激光打印机等
1.3.1 AutoCAD的工作环境和 常用的外围设备
2.软件环境 Windows XP Windows 2000 Windows Millennium Edition (ME) Windows NT 4.0 with SP IE 5.0操作系统 Microsoft IE 5.0的网络浏览器
2. 图框
（1）图框尺寸 AutoCAD启动方法
指定圆弧的端点或[角度(A)…]: 指定（100，50） 10 绘制多段线命令POLYGOD
菜 命单令：：【 UN修IT改外S】→框【偏移尺】 寸限定图幅大小，表7-1中规定尺寸。
例如：对于图形或线条对象，可以采用删除、恢复、移动、复制、镜像、旋转、修剪、拉伸、缩放、倒角、倒圆角等方法进行修改和 编辑。
→AutoCAD2004 3.右键单击桌面上的AutoCAD快捷图标→左键 单击打开→启动程序。
1 AutoCAD的启动与退出
AutoCAD退出方法 1.文件→关闭 2.命令行：QUIT（或EXIT） 3.双击标题栏上的控制图标按钮 4.单击工作界面右上角的关闭按钮
2 工作界面
菜单栏 集中了大部分绘图命令，单击主菜单的某一
项，显示相应的下拉菜单。下拉菜单的特点： ①菜单项后面有“…”省略号时，表示单击该选项 后，会打开一个对话框。 ②菜单项后面有黑色的小三角时，表示该选项还 有子菜单。 ③有时菜单项为浅灰色时，表示在当前条件下， 这些命令不能使用。
2 工作界面
1.硬件环境 Pentium 450处理器 64 MB内存 1024×768 SVGA显示卡 1GB硬盘 20X CD-ROM光驱 56K Modem及激光打印机等
1.3.1 AutoCAD的工作环境和 常用的外围设备
2.软件环境 Windows XP Windows 2000 Windows Millennium Edition (ME) Windows NT 4.0 with SP IE 5.0操作系统 Microsoft IE 5.0的网络浏览器
2. 图框
（1）图框尺寸 AutoCAD启动方法
指定圆弧的端点或[角度(A)…]: 指定（100，50） 10 绘制多段线命令POLYGOD
菜 命单令：：【 UN修IT改外S】→框【偏移尺】 寸限定图幅大小，表7-1中规定尺寸。
例如：对于图形或线条对象，可以采用删除、恢复、移动、复制、镜像、旋转、修剪、拉伸、缩放、倒角、倒圆角等方法进行修改和 编辑。
CAD电气绘图基础操作详细讲解PPT课件
3.3 图案填充
• 绘制图形时，有时需要使用某种图形来充满某个 指定区域，此过程称为图案填充。在电气工程图 中经常要使用到这种图案填充方式来表现效果， 例如配电箱的绘制、暗装开关的绘制、暗装插座 的绘制等等。本节介绍创建图案填充、编辑图案 填充，并通过一个实例来展示图案填充的应用。
3.3.1 创建和编辑图案填充
3.1.14 应用实例—绘制电缆连线盒符号
• 电缆连线盒是电缆连接和分线的装置。 • 其符号绘制可以用多段线、多线和直线组合完成，
具体绘制步骤如下：
3.1.15 徒手线和修订云线
• 徒手线和修订云线是两种特殊方式，徒手线相当 于用画笔直接绘图为用户提供了更大的自由发挥 的空间，修订云线可以将需要特别注意的地方标 示出来，用于多人合作制图时的相互提示。
向上、向下绘制等长的直线6和直线7，完成绘制。具体的绘制结果，如图 3.12所示。
3.1.7 绘制圆
• 在AutoCAD中，可以通过圆心和半径或圆周上的点 来创建圆，也可以创建与对象相切的圆。下面介 绍三种最常用的绘制圆的方法。
• 1．以圆心、半径方式绘制圆 • 2．以圆心、直径方式绘制圆 • 3．以两点方式绘制圆 • 4．以三点方式绘制圆
• （1）单击“圆”按钮，绘制圆。 • （2）单击“直线”按钮，绘制直线1，如图3.18
所示。 • （3）单击“直线”按钮，绘制直线2、3、4，完
成绘制。具体绘制结果如图3.19所示。
3.1.12 多线的绘制
• 多线是指多条平行的直线，是一个组合对象，平 行线的间距和数目是可调的，直线的线型也可以 不同，常用于绘制线路图等平行线对象。
• 用户可以通过3种方式建立选择集：单击对象选择、窗口选 择、交叉窗口选择
电气CAD实例教程第一章电气工程图概述 ppt课件
ppt课件
AutoCAD-网络支持
通过Autodesk公司的官方网站可获得产品推 介，技术支持，在线学习，资格认证等服务。 输入/可以直接进入 Autodesk公司（美国）服务网站； 输入中国：/可以进 入Autodesk公司（中国）服务网站； 技术论坛 /bbs/forumdisplay.ph p?fid=43&filter=&orderby=views
构成电气图的主要元素是元件和 连接线，即电气图中的电气设备或装 置可以通过电气元件和连接线进行描 述。
ppt课件
电气元件的表示方法
集中表示法（整体表示法） •把一个元件的各个部分集中在一 起绘制，并用虚线连接起来 •优点：整体性较强，元件的所有 部件及其关系清晰。 •缺点：不利于对电路功能原理的 理解，适用于简单电路。 ppt课件
ppt课件
ppt课件
①
位置图
表示成套装置、设备或装置中各 个项目的具体位置的一种简图，常见 的是电气平面图、设备布置图、电器 元件布置图。
ppt课件
ppt课件
①
逻辑图
是用线条把二进制逻辑（与、或、 异或等）单元图形符号按逻辑关系连 接起来而绘制成的一种简图，用来说 明各个逻辑单元之间的逻辑关系和逻 辑功能。
ppt课件
ppt课件
易于使用
•用户界面良好 •操作通过交互菜单或命令行方式实现 • 支持各种操作系统 • 支持多种图形显示及输出设备 • 允许用户添加一些专业软件包，以满足各专业领 域的设计需求
适应性强
拓展性好 功能强大
• 通过二维平面、三维立体的精准设计能力能够快 速完成各类平面设计、模具及产品制造图设计

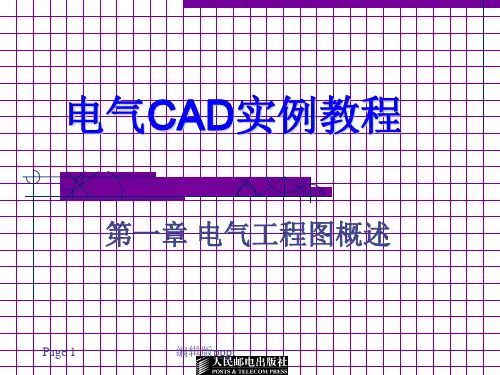

电气CAD实例教程
第一章 电气工程图概述

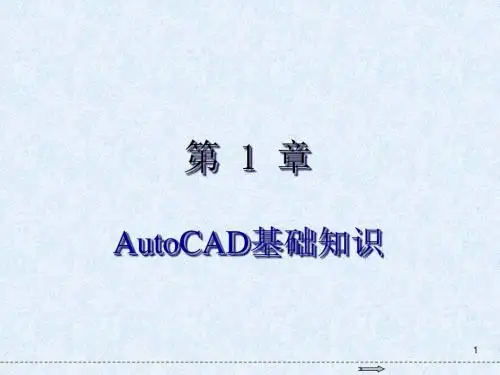

AutoCAD 2018基础教程第1章 AutoCAD基础知识
AutoCAD的对象定位，主要由坐标系进行确定。使用AutoCAD的坐标 系，首先要了解AutoCAD坐标系的概念和坐标的输入方法。
23
1.5.1 认识AutoCAD的坐标系
坐标系由X、Y、Z轴和原点构成。AutoCAD中包括笛卡尔坐标系统、世 界坐标系统和用户坐标系统这3种坐标系。
24
1.5.2 AutoCAD的坐标输入法
9
1.3 AutoCAD命令方式
在AutoCAD中，可以设置图形界限、图形单位、绘图区的颜色、图形显 示精度和自动保存时间等。
10
1.3.1执行命令的方法
在AutoCAD中有多种执行命令的方法，主要包括选择命令、单击工具按 钮和在命令行中输入命令等方式来执行命令。 选择命令：通过选择命令的方式来执行命令。例如，执行“多边形”命 令，其方法是显示菜单栏，然后选择“绘图”|“多边形”命令。 单击工具按钮：在“草图与注释”工作空间中单击相应功能面板上的按 钮来执行命令。例如，在“绘图”面板中单击“矩形”按钮，即可执行“矩 形”命令。 在命令行中输入命令：通过在命令行中输入命令的方式执行命令。在命 令行中输入命令的方法比较快捷、简便。执行命令时，只须在命令行中输入 英文命令或缩写后的简化命令，然后按Enter键，即可执行该命令。例如，执 行“圆”命令，只须在命令行中输入Circle或C，然后按Enter键即可。
16
1.3.7 重做放弃的命令及操作
在AutoCAD中，系统提供了图形的重做功能。使用图形重做功能，可以 重新执行放弃的操作。 【命令调用方式】 选择“重做”命令：选择“编辑”|“重做”命令。 单击“重做”按钮：单击“快速访问”工具栏中的“重做”按钮，可以 恢复已放弃的上一步操作。 执行 Redo 命令：在执行放弃命令操作后，紧接着执行 Redo 命令即可恢 复已放弃的上一步操作。
23
1.5.1 认识AutoCAD的坐标系
坐标系由X、Y、Z轴和原点构成。AutoCAD中包括笛卡尔坐标系统、世 界坐标系统和用户坐标系统这3种坐标系。
24
1.5.2 AutoCAD的坐标输入法
9
1.3 AutoCAD命令方式
在AutoCAD中，可以设置图形界限、图形单位、绘图区的颜色、图形显 示精度和自动保存时间等。
10
1.3.1执行命令的方法
在AutoCAD中有多种执行命令的方法，主要包括选择命令、单击工具按 钮和在命令行中输入命令等方式来执行命令。 选择命令：通过选择命令的方式来执行命令。例如，执行“多边形”命 令，其方法是显示菜单栏，然后选择“绘图”|“多边形”命令。 单击工具按钮：在“草图与注释”工作空间中单击相应功能面板上的按 钮来执行命令。例如，在“绘图”面板中单击“矩形”按钮，即可执行“矩 形”命令。 在命令行中输入命令：通过在命令行中输入命令的方式执行命令。在命 令行中输入命令的方法比较快捷、简便。执行命令时，只须在命令行中输入 英文命令或缩写后的简化命令，然后按Enter键，即可执行该命令。例如，执 行“圆”命令，只须在命令行中输入Circle或C，然后按Enter键即可。
16
1.3.7 重做放弃的命令及操作
在AutoCAD中，系统提供了图形的重做功能。使用图形重做功能，可以 重新执行放弃的操作。 【命令调用方式】 选择“重做”命令：选择“编辑”|“重做”命令。 单击“重做”按钮：单击“快速访问”工具栏中的“重做”按钮，可以 恢复已放弃的上一步操作。 执行 Redo 命令：在执行放弃命令操作后，紧接着执行 Redo 命令即可恢 复已放弃的上一步操作。
电气工程制图CAD(X)-第1章 AutoCAD中文版概述资料PPT课件
全新发布的AutoCAD® 2013版本软件：连接和简化设计和文 档编制工作流程，并通过新的工具连接Autodesk® 360云支 持的服务，从几乎任何地点访问和协作处理设计。
新特性：三维自由形状设计——使用AutoCAD 2013软件中强 大的曲面、网格和实体建模工具探索并改进创意设计；点云支 持；导入和整合三维模；上下文相关的PressPull；Inventor® 文件导入；曲面曲线提取；AutoCAD WS网络和移动应用； Autodesk® Inventor® Fusion；本地DWG支持；剖面图和详图； Autodesk® Exchange上的AutoCAD®应用；新的用户交互方 式；简化的迁移工具；属性编辑预览；定制和支持文件同步； 删除线文本；可定制的用户界面；Autodesk 360连接性；编程 接口。
1.1.1 AutoCAD2010启动
通过三种途径可以启动AutoCAD软件 ： ➢ 桌面AutoCAD快捷图标 ➢Windows菜单“开始”栏 ➢磁盘中AutoCAD图形文件（*.dwg）
14
机械与控制工程学院
AutoCAD 电气工程绘图 第1章 AutoCAD中文版概述
1.1.2 AutoCAD2010工作空间
通过本课程的学习，要求同学们掌握计算机绘图基 本原理和作图方法，熟悉电气工程绘图的基本知识 和一般规则，能够正确熟练地使用AutoCAD 2007 版本及高版本软件进行电气工程图的绘制。
3
机械与控制工程学院
AutoCAD 电气工程绘图
桂林理工大学
• 课程内容
第1章 AutoCAD中文版概述 第2章 绘制基本二维图形 第3章 编辑基本二维图形 第4章 精确绘图与编辑 第5章 图块与图案填充 第6章 图层与对象特性 第7章 文字标注与表格 第8章 尺寸标注 第9章 电气工程绘图基本知识 第10章 电气工程绘图实例
新特性：三维自由形状设计——使用AutoCAD 2013软件中强 大的曲面、网格和实体建模工具探索并改进创意设计；点云支 持；导入和整合三维模；上下文相关的PressPull；Inventor® 文件导入；曲面曲线提取；AutoCAD WS网络和移动应用； Autodesk® Inventor® Fusion；本地DWG支持；剖面图和详图； Autodesk® Exchange上的AutoCAD®应用；新的用户交互方 式；简化的迁移工具；属性编辑预览；定制和支持文件同步； 删除线文本；可定制的用户界面；Autodesk 360连接性；编程 接口。
1.1.1 AutoCAD2010启动
通过三种途径可以启动AutoCAD软件 ： ➢ 桌面AutoCAD快捷图标 ➢Windows菜单“开始”栏 ➢磁盘中AutoCAD图形文件（*.dwg）
14
机械与控制工程学院
AutoCAD 电气工程绘图 第1章 AutoCAD中文版概述
1.1.2 AutoCAD2010工作空间
通过本课程的学习，要求同学们掌握计算机绘图基 本原理和作图方法，熟悉电气工程绘图的基本知识 和一般规则，能够正确熟练地使用AutoCAD 2007 版本及高版本软件进行电气工程图的绘制。
3
机械与控制工程学院
AutoCAD 电气工程绘图
桂林理工大学
• 课程内容
第1章 AutoCAD中文版概述 第2章 绘制基本二维图形 第3章 编辑基本二维图形 第4章 精确绘图与编辑 第5章 图块与图案填充 第6章 图层与对象特性 第7章 文字标注与表格 第8章 尺寸标注 第9章 电气工程绘图基本知识 第10章 电气工程绘图实例
AutoCAD 2018中文版电气设计基础与实例教程课件完整
1.3.1 图纸格式
1．幅面 电气工程图纸采用的基本幅面有5种：A0、A1、A2、A3和A4，各图幅的相应
尺寸如表所示。 图幅尺寸的规定（单位：mm）
幅面
A0
A1
A2
A3
A4
长
1189
841
594
420
297
宽
841
594
420
297
210
2．图框 （1）图框尺寸
在电气图中，确定图框线的尺寸有两个依据：一是图纸是否需要装订；二是
1.4.1 电气图形符号的构成
电气图形符号包括一般符号、符号要素、限定符号和方框符号。 1. 一般符号
一般符号是用来表示一类产品或此类产品特征的简单符号，如电阻、电容、电 感等，如图所示。
电阻、电容、电感符号
2．符号要素 符号要素是一种具有确定意义的简单图形，是一种必须同其他图形组合构成一
种设备或概念的完整符号。例如，真空二极管是由外壳、阴极、阳极和灯丝4个符 号要素组成的。符号要素一般不能单独使用，只有按照一定方式组合起来才能构成 完整的符号。符号要素的不同组合可以构成不同的符号。
用以表示元件、设备等的组合及其功能，是既不给出元件、设备的细节，也
不考虑所有连接关系的一种简单图形符号。方框符号在系统图和框图中使用得最 多。另外，电路图中的外购件、不可修理件也可用方框符号表示。
1.4.2 电气图形符号的分类
1. 总则一般要求 本部分按数据库标准介绍，包括数据查ห้องสมุดไป่ตู้、库结构说明、如何使用库中数据、

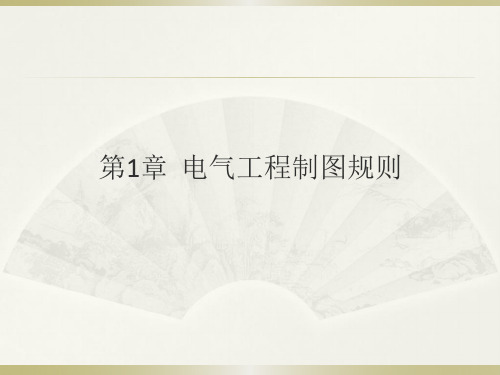

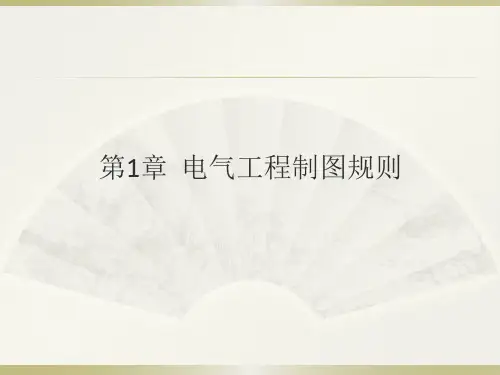

第1章 电气工程制图规则
1.1 电气工程图的种类
电气工程图可以根据功能和使用场合不同而分为不同的类别，并且各类 别的电气工程图又有某些联系和共同点，不同类别的电气工程图适用于不同 的场合，其表达工程含义的侧重点也不尽相同。但对于不同专业或在不同场 合下，只要是按照同一种用途绘成的电气工程图，不仅在表达方式与方法上 必须是统一的，而且在图的分类与属性上也应该是一致的。

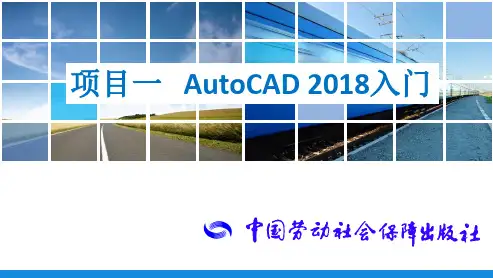

电子课件—中文版AutoCAD 2018基础与实训 项目一 AutoCAD 2018入门
LOGO
任务 1
初识AutoCAD 2018工作界面
5．设置曲线分辨度与光标大小
将“圆弧和圆的平滑度” 改为“10000”，将“十 字光标大小”改为“10”
6．完成设置
单击“确定”按钮
25
LOGO
任务 1
初识AutoCAD 2018工作界面
【提示】 在上述操作中，还可以通过设置 “选项”对话框中的“文件” “显示”“打开和保存”“系统” 等选项卡下面的选项，来改变整个 AutoCAD 2018系统的设置
文件操作
1．“新建”命令
启动“新建”命令的方法： ◇单击“快速访问工具栏”的“新建”按钮。 ◇打开“文件”菜单的“新建”命令。 ◇单击程序窗口左上角“菜单浏览器”按钮， 在弹出的菜单中单击“新建”命令。
31
LOGO
任务 2
文件操作
当启动“新建”命令后，系 统弹出“选择样板”对话框
“ acadiso ” （ 即 “ 无 样 板 — 公 制”）样板是在机械、建筑等绘图 时最常用的图形样板，它是基于公 制测量系统（单位：mm）的样板。
54
视窗操作与对象选择
LOGO
任务 3
2）常用“缩放”命令的含义
◇实时缩放：屏幕上出现一个放大镜形状的光标，按住鼠标左键向 下拖动，视图缩小显示；按住鼠标左键向上拖动，视图放大显示。 ◇窗口缩放：在需要缩放显示的区域内拉出一个矩形框，将位于框 内的图形放大显示在视窗内。 ◇范围缩放：将所有的图形全部显示在屏幕上，并最大限度地充满 整个屏幕。
18
LOGO
任务 1
初识AutoCAD 2018工作界面
（3）新建一个AutoCAD 2018的图形文件， 系统自动命名为“Drawing1.dwg”
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管理图层一般使用图层特性管理器，而管理图层的命令都 集中在“图层”选项栏下，如图1-31所示。
图1-31 “图层”选项栏
单击“图层”选顶栏下的“图层特性”按钮，系统将弹出 “图层特性管理器”对话框如图1-32所示，可以通过“图层特 件管理器”对话框建立新图层，为图层设置线型、颜色、线宽 等。
图1-32 “图层特件管理器”对话框
1.2 二维图形绘制 1.命令执行方法
1.2.1直线 （1）单击“绘图”工具栏上的“直线” （2）命令行：LINE或L。 2.命令格式 命令：LINE↓ 指定第一点：（确定直线的起点位置，可输入坐标值或者用鼠
标在绘图窗口捕捉） 指定下一点[放弃（U）]：（确定端点，并将其作为下一线段
的始点） 指定下一点或[闭合（C）/放弃（U）]：（确定另一瑞点，并
1.2.7绘矩形
1.命令执行方法 （1）单击“绘图”工具栏上的“正多边形” 按钮； （2）命令行：RECTANG或REC。 2.命令格式 命令：POLYGON↓ 当前矩形模式：圆角＝10.0000 （列出当前矩形绘制模式） 指定第一个角点或[倒角（C）/标高（E）/圆角（E）/厚度/ （T）/宽度（W）]：（指定矩形第一个角点或设置绘制参数） 指定另一个角点或[尺寸（D）]：（指定另一个角点）
1.1.2.4命令输入窗口
命令输入窗口是Auto CAD 显示用户键盘输入命令 和显示Auto CAD 提示信息的地方。默认时，Auto CAD在命 令窗口保留最后3行所执行的命令或提示信息。使用时，可以 通过拖动窗口边框的方式改变命令或提示信息，调取命令栏 文本窗口的快捷键为F2。命令栏在执行CAD的命令时能够起 到提示下一步该进行如何操作的作用，利用好这一特点对于 初学者而言能够起到事半劝倍的效果。
1.1.2 工作界面介绍 1.1.2.1 标题栏
标题栏位于主界面的顶部，用于显示当前正在运行的Auto CAD 2018应用程序名单、控制菜单图标以及打开的文件名等信 息，如果是Auto CAD 2018默认的图形文件，其名称为 Drawing1.dwg，如图1-14所示。
图1-14 标题栏
1.1.2.2菜单栏
1.1.3.2打开和保存图形 1.打开文件一般有下列几种方法：
(1)菜单命令：选择 下来菜单里的“打开”命令。 (2)工具栏：单击快捷工具栏中的“打开”按钮。 (3)命令行：输入OPEN命令，执行命令后，会弹出“选择文件” 的对话框。 (4)如果是最近打开过的文件，文件将会记录下来，用户在快 速方框工具栏里将会看到这ቤተ መጻሕፍቲ ባይዱ文件，单击需要打开的文件名即可 打开该文件。
1.1.2.5状态栏
状态栏用于显示或设置当前的绘图状态。状态栏上位于 左侧的一组数字反映当前鼠标指针的坐标，其余按钮从左到 右分别表示当前的是否启用了显示图形栅格、捕捉模式、正 交限制光标、按指定角度限制光标、等轴测草图、显示捕捉 参照线、将光标捕捉到二维参照点、显示/隐藏线宽、显示注 释对象等信息，如图1-24所示。
第一章 AutoCAD 2018 绘图基础
Auto CAD是美国Autodesk公司1982年开发的世界 领先的绘图程序软件，经过不断的完善，现已经成为国际上广 为流行的绘图工具。CAD是“Computer Aided Design”的缩 写，译为“计算机辅助设计”，加上Auto，指的是通过计算机 使用该软件进行相应辅助设计来自动实现捕捉对齐等操作，省 去传统纸张绘图的诸多不便，从而大幅提高绘图效率。广泛应 用于建筑、机械、电气、服装、轻工等领域的设计，它拥有数 以百万计的用户。
1.1.4.1一般命令及选项输入方法 当命令窗口出现提示“命令：”时，表示Auto CAD已处于准 备执行命令的状态。此时可按下列方式之一来输入命令； 1.从键盘输入命令名称 2.从菜单输入命令 3.从工具栏输入命令
1.1.5 命令的重复、终止、撤消与重做
1．重复命令 结束一个命令后，重复执行这个命令常用以下两种方式： （1）在“命令：”提示符下按回车键或空格键。 （2）在绘图区单击鼠标右键，从快捷菜单中选择重复这个命令 2．终止命令 在命令执行过程中，用户可以随时按Esc键终止执行命令。 3．放弃最近完成的操作 放弃最近完成的单个操作有以下四种方式； （1）[编辑]→[放弃]。 （2）单击[标准]工具栏上的[放弃]按钮 （3）快捷菜单：没有任何命令运行也没有任何对象被选中时,
1.1.8设置图形单位
图形单位是设置长度和角度的度量单位和显示精度，以 及角度的测量起始位置与方向。设置图形单位可采用以下 方式：
命令栏输入：UNITS命令。
1.1.9图层的使用 图层相当于图纸绘图中使用的重叠图纸，是图形中使用的
主要组织工具。可以使用图层将信息按功能编组，以及执行线 型、颜色及其他标准。通过创建图层，可以将类型相似的对象 指定给同一图层使其相关联。
菜单栏位于标题栏的下面，绘图区域的顶部。菜单栏 共有10个菜单项，每个主菜单下又包含数目不同的子菜单，有 些子菜单还包含下一级菜单。下拉菜单包括Auto CAD绝大多数 命1.令1.，2.用3绘户图可区以选择菜单中的命令进行绘图。
绘图区类似于手绘图纸，是用户用Auto CAD 2018绘图并 显示所绘图形的区域，也是屏幕中最大的区域。
1.1.6 坐标系与点的输入方法
1.1.6.1二维点坐标的表示方式
执行绘图命令时，系统常常需要用户指定点(如直线的起 点和端点、圆的圆心、矩形的对角点等)的位置。如何精确地 输入点的坐标是绘图的关键，常用的坐标输入方式有四种， 分述如下。
1．绝对直角坐标 2．相对直角坐标 3．绝对极坐标 4．相对极坐标
D
图1-41 构造线的绘制
1.2.4 绘制多线 多线可包含2-16条平行线，称这些平行线为多线的元素。通
过指定距多线初始位置的偏移量可以确定元素的位置。用户可以 创建和保存多线样式，或者使用具有两个元素的缺省样式，还可 以为每个元素分别设置颜色、线型等。
1.命令执行方法 命令行：MLINE或ML。 2.命令格式 命令：MLINE↓ 当前设置：对正＝上，比例＝1．00，样式＝STANDARD 指定起点或[对正（J）/比例（S ）/样式（ST）]： 指定下一点：（指定多线位置第二点，绘制了一段多线）
1.1.10 捕捉和正交方式
1．对象捕捉〔快捷键F3)：利用对象捕捉功能，在绘图过 程中可以快速、准确地确定一些特殊点，如圆心、端点、中点、 切点、交点、垂足等。
2．对象捕捉的设置：右击对象捕捉按钮，会弹出对话框， 用来确定自动捕捉哪些点。
3．正交方式：利用正交功能，用户可以方便地绘制与当前 坐标系统的X轴或Y轴平行的线段(对于二维绘图而言，就是水平 线或垂直线)。单击状态栏上的“正交”按钮可快速实现正交功 能启用与否的切换，快捷键为F8键。
2.保存文件一般有下列几种方法： (1)在工具栏中单击“保存”按钮，系统将弹出“图形另存为” 对话框，在“文件名”文本框内输入文件名，在“文件类型”下 选择*.dwg格式，单击“保存”按钮即可。
1.1.4 命令输入方式
在Auto CAD 2018中文版环境下绘图及修改图形都是靠调用 相关命令和输入有关参数来进行的。Auto CAD 2018中文版提供 了多种执行命令的方式方便用户使用。
图1-24 状态栏
1.1.3 Auto CAD的基本操作
Auto CAD 2018创建新文件一般有下列三种方法。 1.在工具栏中单击“新建”按钮，系统将打开“选择样板” 的对话框。 2．在命令行中输入QNEW，按Enter键或者space键确认，打开 “选择样板”对话框。 3．按快捷键Ctrl+N打开“选择样板”对话框。在“选择样板” 对话框中选中需要的图形样板文件，对话框右侧的“预览”窗口 中间会出现图形样板的预览图形，单击“打开”按钮即可新建图 形。
1.2.6绘正多边形
1.命令执行方法 （1）单击“绘图”工具栏上的“正多边形” 按钮； （2）命令行：POLYGON或POL。 2.命令格式 命令：POLYGON↓ 输入边的数目（4）：（给出多边形的边数，初始默认值 为4边） 指定正方形的中心点或（边（E））：（指定正多边形中 心点坐标值或以上边绘制多边形） 输入选项[内接于圆（I）/外切于圆（C）]<I>：（设置 多边形内接于圆或外切于圆）
1.2.5绘制多段线
1.命令执行方法 命令行：PLINE或PL 2.命令格式 命令：PLINE↓ 指定起点：（指定多段线起点） 当前线宽为0.0000（显示当前所绘制多段线的线宽） 指定下一个点[圆弧（A）/半宽（H）/长度（L）/放 弃（U）/宽度（W）]：（指定多段线另一点或执行选项 来设置多段线的绘制）
（4）命令行：UNDO↓，在随后出现的提示后直接按回车 键可放弃上一个操作；在提示后面输入要放弃的操作数目， 可取消最近执行的多个操作。
只有UNDO才可以通过指定数目实现一次放弃多个操作，其 简化命令以及上述前三种方式一次只能取消单个操作。
4．重做最近放弃的操作 重做最近放弃的单个操作有以下四种方式： (1)[编辑] →[重做]。 (2)单击[标准]工具栏上的[重做]按钮 (3)快捷菜单：执行放弃操作后，在绘图区单击鼠标右键， 然后选择[重做]。 (4)命令行：REDO，在随后出现的提示后直接按回车键仅
二条射线，如射线AC） 指定过点：↓（结束绘制B 射线命令。结果如图1-40所示）
A C
图1-40射线的绘制
1.2.3 绘制构造线
1.命令执行方法
（1）单击“绘图”工具栏上的“构造线” 按钮；
（2）命令行：XLINE或XL。
2.命令格式
命令：XLINE↓
指定点或[水平（H）/垂直（V）/角度（A）/等分（B）/偏
移（O）]（指定构造线通过的一点或其他绘制方式，如图1-41点
A）
指定通过点：（指定一个通过点，绘制出一条无限长的直线，
如图1-41点B）
指定通过点：（指定另一个通过点，绘制出第二条无限长的
图1-31 “图层”选项栏
单击“图层”选顶栏下的“图层特性”按钮，系统将弹出 “图层特性管理器”对话框如图1-32所示，可以通过“图层特 件管理器”对话框建立新图层，为图层设置线型、颜色、线宽 等。
图1-32 “图层特件管理器”对话框
1.2 二维图形绘制 1.命令执行方法
1.2.1直线 （1）单击“绘图”工具栏上的“直线” （2）命令行：LINE或L。 2.命令格式 命令：LINE↓ 指定第一点：（确定直线的起点位置，可输入坐标值或者用鼠
标在绘图窗口捕捉） 指定下一点[放弃（U）]：（确定端点，并将其作为下一线段
的始点） 指定下一点或[闭合（C）/放弃（U）]：（确定另一瑞点，并
1.2.7绘矩形
1.命令执行方法 （1）单击“绘图”工具栏上的“正多边形” 按钮； （2）命令行：RECTANG或REC。 2.命令格式 命令：POLYGON↓ 当前矩形模式：圆角＝10.0000 （列出当前矩形绘制模式） 指定第一个角点或[倒角（C）/标高（E）/圆角（E）/厚度/ （T）/宽度（W）]：（指定矩形第一个角点或设置绘制参数） 指定另一个角点或[尺寸（D）]：（指定另一个角点）
1.1.2.4命令输入窗口
命令输入窗口是Auto CAD 显示用户键盘输入命令 和显示Auto CAD 提示信息的地方。默认时，Auto CAD在命 令窗口保留最后3行所执行的命令或提示信息。使用时，可以 通过拖动窗口边框的方式改变命令或提示信息，调取命令栏 文本窗口的快捷键为F2。命令栏在执行CAD的命令时能够起 到提示下一步该进行如何操作的作用，利用好这一特点对于 初学者而言能够起到事半劝倍的效果。
1.1.2 工作界面介绍 1.1.2.1 标题栏
标题栏位于主界面的顶部，用于显示当前正在运行的Auto CAD 2018应用程序名单、控制菜单图标以及打开的文件名等信 息，如果是Auto CAD 2018默认的图形文件，其名称为 Drawing1.dwg，如图1-14所示。
图1-14 标题栏
1.1.2.2菜单栏
1.1.3.2打开和保存图形 1.打开文件一般有下列几种方法：
(1)菜单命令：选择 下来菜单里的“打开”命令。 (2)工具栏：单击快捷工具栏中的“打开”按钮。 (3)命令行：输入OPEN命令，执行命令后，会弹出“选择文件” 的对话框。 (4)如果是最近打开过的文件，文件将会记录下来，用户在快 速方框工具栏里将会看到这ቤተ መጻሕፍቲ ባይዱ文件，单击需要打开的文件名即可 打开该文件。
1.1.2.5状态栏
状态栏用于显示或设置当前的绘图状态。状态栏上位于 左侧的一组数字反映当前鼠标指针的坐标，其余按钮从左到 右分别表示当前的是否启用了显示图形栅格、捕捉模式、正 交限制光标、按指定角度限制光标、等轴测草图、显示捕捉 参照线、将光标捕捉到二维参照点、显示/隐藏线宽、显示注 释对象等信息，如图1-24所示。
第一章 AutoCAD 2018 绘图基础
Auto CAD是美国Autodesk公司1982年开发的世界 领先的绘图程序软件，经过不断的完善，现已经成为国际上广 为流行的绘图工具。CAD是“Computer Aided Design”的缩 写，译为“计算机辅助设计”，加上Auto，指的是通过计算机 使用该软件进行相应辅助设计来自动实现捕捉对齐等操作，省 去传统纸张绘图的诸多不便，从而大幅提高绘图效率。广泛应 用于建筑、机械、电气、服装、轻工等领域的设计，它拥有数 以百万计的用户。
1.1.4.1一般命令及选项输入方法 当命令窗口出现提示“命令：”时，表示Auto CAD已处于准 备执行命令的状态。此时可按下列方式之一来输入命令； 1.从键盘输入命令名称 2.从菜单输入命令 3.从工具栏输入命令
1.1.5 命令的重复、终止、撤消与重做
1．重复命令 结束一个命令后，重复执行这个命令常用以下两种方式： （1）在“命令：”提示符下按回车键或空格键。 （2）在绘图区单击鼠标右键，从快捷菜单中选择重复这个命令 2．终止命令 在命令执行过程中，用户可以随时按Esc键终止执行命令。 3．放弃最近完成的操作 放弃最近完成的单个操作有以下四种方式； （1）[编辑]→[放弃]。 （2）单击[标准]工具栏上的[放弃]按钮 （3）快捷菜单：没有任何命令运行也没有任何对象被选中时,
1.1.8设置图形单位
图形单位是设置长度和角度的度量单位和显示精度，以 及角度的测量起始位置与方向。设置图形单位可采用以下 方式：
命令栏输入：UNITS命令。
1.1.9图层的使用 图层相当于图纸绘图中使用的重叠图纸，是图形中使用的
主要组织工具。可以使用图层将信息按功能编组，以及执行线 型、颜色及其他标准。通过创建图层，可以将类型相似的对象 指定给同一图层使其相关联。
菜单栏位于标题栏的下面，绘图区域的顶部。菜单栏 共有10个菜单项，每个主菜单下又包含数目不同的子菜单，有 些子菜单还包含下一级菜单。下拉菜单包括Auto CAD绝大多数 命1.令1.，2.用3绘户图可区以选择菜单中的命令进行绘图。
绘图区类似于手绘图纸，是用户用Auto CAD 2018绘图并 显示所绘图形的区域，也是屏幕中最大的区域。
1.1.6 坐标系与点的输入方法
1.1.6.1二维点坐标的表示方式
执行绘图命令时，系统常常需要用户指定点(如直线的起 点和端点、圆的圆心、矩形的对角点等)的位置。如何精确地 输入点的坐标是绘图的关键，常用的坐标输入方式有四种， 分述如下。
1．绝对直角坐标 2．相对直角坐标 3．绝对极坐标 4．相对极坐标
D
图1-41 构造线的绘制
1.2.4 绘制多线 多线可包含2-16条平行线，称这些平行线为多线的元素。通
过指定距多线初始位置的偏移量可以确定元素的位置。用户可以 创建和保存多线样式，或者使用具有两个元素的缺省样式，还可 以为每个元素分别设置颜色、线型等。
1.命令执行方法 命令行：MLINE或ML。 2.命令格式 命令：MLINE↓ 当前设置：对正＝上，比例＝1．00，样式＝STANDARD 指定起点或[对正（J）/比例（S ）/样式（ST）]： 指定下一点：（指定多线位置第二点，绘制了一段多线）
1.1.10 捕捉和正交方式
1．对象捕捉〔快捷键F3)：利用对象捕捉功能，在绘图过 程中可以快速、准确地确定一些特殊点，如圆心、端点、中点、 切点、交点、垂足等。
2．对象捕捉的设置：右击对象捕捉按钮，会弹出对话框， 用来确定自动捕捉哪些点。
3．正交方式：利用正交功能，用户可以方便地绘制与当前 坐标系统的X轴或Y轴平行的线段(对于二维绘图而言，就是水平 线或垂直线)。单击状态栏上的“正交”按钮可快速实现正交功 能启用与否的切换，快捷键为F8键。
2.保存文件一般有下列几种方法： (1)在工具栏中单击“保存”按钮，系统将弹出“图形另存为” 对话框，在“文件名”文本框内输入文件名，在“文件类型”下 选择*.dwg格式，单击“保存”按钮即可。
1.1.4 命令输入方式
在Auto CAD 2018中文版环境下绘图及修改图形都是靠调用 相关命令和输入有关参数来进行的。Auto CAD 2018中文版提供 了多种执行命令的方式方便用户使用。
图1-24 状态栏
1.1.3 Auto CAD的基本操作
Auto CAD 2018创建新文件一般有下列三种方法。 1.在工具栏中单击“新建”按钮，系统将打开“选择样板” 的对话框。 2．在命令行中输入QNEW，按Enter键或者space键确认，打开 “选择样板”对话框。 3．按快捷键Ctrl+N打开“选择样板”对话框。在“选择样板” 对话框中选中需要的图形样板文件，对话框右侧的“预览”窗口 中间会出现图形样板的预览图形，单击“打开”按钮即可新建图 形。
1.2.6绘正多边形
1.命令执行方法 （1）单击“绘图”工具栏上的“正多边形” 按钮； （2）命令行：POLYGON或POL。 2.命令格式 命令：POLYGON↓ 输入边的数目（4）：（给出多边形的边数，初始默认值 为4边） 指定正方形的中心点或（边（E））：（指定正多边形中 心点坐标值或以上边绘制多边形） 输入选项[内接于圆（I）/外切于圆（C）]<I>：（设置 多边形内接于圆或外切于圆）
1.2.5绘制多段线
1.命令执行方法 命令行：PLINE或PL 2.命令格式 命令：PLINE↓ 指定起点：（指定多段线起点） 当前线宽为0.0000（显示当前所绘制多段线的线宽） 指定下一个点[圆弧（A）/半宽（H）/长度（L）/放 弃（U）/宽度（W）]：（指定多段线另一点或执行选项 来设置多段线的绘制）
（4）命令行：UNDO↓，在随后出现的提示后直接按回车 键可放弃上一个操作；在提示后面输入要放弃的操作数目， 可取消最近执行的多个操作。
只有UNDO才可以通过指定数目实现一次放弃多个操作，其 简化命令以及上述前三种方式一次只能取消单个操作。
4．重做最近放弃的操作 重做最近放弃的单个操作有以下四种方式： (1)[编辑] →[重做]。 (2)单击[标准]工具栏上的[重做]按钮 (3)快捷菜单：执行放弃操作后，在绘图区单击鼠标右键， 然后选择[重做]。 (4)命令行：REDO，在随后出现的提示后直接按回车键仅
二条射线，如射线AC） 指定过点：↓（结束绘制B 射线命令。结果如图1-40所示）
A C
图1-40射线的绘制
1.2.3 绘制构造线
1.命令执行方法
（1）单击“绘图”工具栏上的“构造线” 按钮；
（2）命令行：XLINE或XL。
2.命令格式
命令：XLINE↓
指定点或[水平（H）/垂直（V）/角度（A）/等分（B）/偏
移（O）]（指定构造线通过的一点或其他绘制方式，如图1-41点
A）
指定通过点：（指定一个通过点，绘制出一条无限长的直线，
如图1-41点B）
指定通过点：（指定另一个通过点，绘制出第二条无限长的
