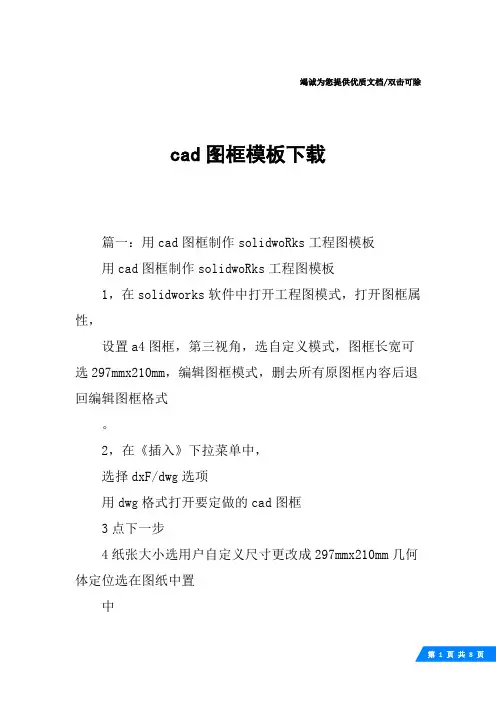

竭诚为您提供优质文档/双击可除cad图框模板下载篇一：用cad图框制作solidwoRks工程图模板用cad图框制作solidwoRks工程图模板1，在solidworks软件中打开工程图模式，打开图框属性，设置a4图框，第三视角，选自定义模式，图框长宽可选297mmx210mm，编辑图框模式，删去所有原图框内容后退回编辑图框格式。
2，在《插入》下拉菜单中，选择dxF/dwg选项用dwg格式打开要定做的cad图框3点下一步4纸张大小选用户自定义尺寸更改成297mmx210mm几何体定位选在图纸中置中5设置完后点完成6调整图框位置好后点另存为dRwdot格式7保存好后关闭当前窗口。
8打开solidworks高级模式，选择自己刚才保存图框的名字，打开即可。
篇二：cad图框标准cad图框标准一般工程的图框分为a0、a1、a2、a3、a4，其尺寸大小各不一样。
当比例是1:100时,在cad软件用dist命令测量的尺寸为:a0尺寸为84100×118900a1尺寸为59400×84100a2尺寸为42000×59700a3尺寸为29700×42000a4尺寸为21000×29700当比例是1:200时,就需要把图框在cad软件里面放大2倍,a0尺寸就为168200×237800比例1:300,放大3倍,如此类推!但最终打印出来的如果是a0,则不管比例多少,尺寸都为841×1189mm。
a08411189a1594841a2420594a3297420a4210297a5148210a6 105148a774105a85274b010001414b17071000b2500707 朝阳【wlsh0908】整理b3353500b4250353b5176250b6125176b788125b86288朝阳【wlsh0908】整理篇三：cad标准图框画法可以用横幅的。

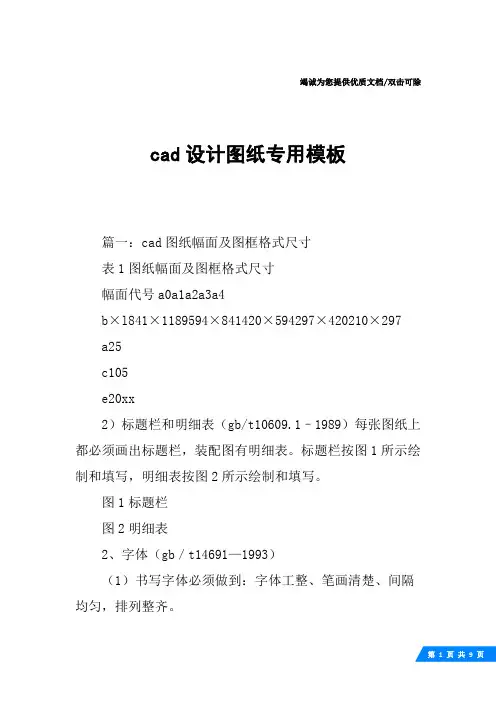

竭诚为您提供优质文档/双击可除cad设计图纸专用模板篇一：cad图纸幅面及图框格式尺寸表1图纸幅面及图框格式尺寸幅面代号a0a1a2a3a4b×l841×1189594×841420×594297×420210×297a25c105e20xx2）标题栏和明细表（gb/t10609.1–1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1标题栏图2明细表2、字体（gb／t14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为a型和b型。
a型字体的笔画宽度d为字高（h）的1/14，b型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标gb/t17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0(cad设计图纸专用模板).7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7mm，细线的宽度采用0.25或0.35mm。
在同一图样中，同类图线的宽度应一致。
课堂练习七：符合国家技术制图标准规定（非装订格式)的A3图幅制作一、上机目的和要求1、掌握设置文本样式的方法；2、掌握文本标注与编辑的基本方法；二、上机内容1、工程绘图训练从“默认设置”开始进行绘图环境的9项初步设置，图幅A3.2、填写如图所示标题栏中的文字.三、上机基本步骤（1）在“图形单位”对话框中确定绘图单位。
要求长度、角度均为十进制数，长度小数点后的位数保留2位，角度小数点后为0位。
（2）用LIMITS命令选A3图幅.A3图幅X方向长420mm，Y方向长297mm。
（3）在“草图设置”对话框中，设置常用的绘图工具模式。
设栅格间距为10，栅格捕捉间距为10；打开“正交”、“栅格”及“栅格捕捉”模式开关. （4）用ZOOM命令使A3图幅全屏显示键盘操作:命令：Z↙,选A↙（使整张图全屏显示，栅格代表图纸的大小和位置)命令:↙（启用上次命令)，输入0。
8↙（为便于画图幅线，缩为80％显示) （5）在“线型管理器”对话框中设“全局比例因子”为0.35（6）创建符合国家标准的文本样式：将字体设为“仿宋”体,宽度比例为0。
67，为能随时修改文本的高度，建议将字高设为“0”；（7）建图层、设颜色、线型、线宽粗实线红色实线（CONTINUOUS）0.7mm虚线蓝色虚线（ACAD-ISO02W100）0.2mm点画线品红点画线(ACAD—ISO04W100）0。
2mm细实线黑色（或白色）实线（CONTINUOUS）0.2mm剖面线黑色(或白色）实线（CONTINUOUS) 0.2mm尺寸黑色(或白色) 实线（CONTINUOUS）0.2mm文字黑色（或白色）实线（CONTINUOUS）0。
2mm剖切符号黑色（或白色）实线（CONTINUOUS）1mm（8）在“正交”、“栅格”及“栅格捕捉”模式开关打开的状态下，用LINE画出图框、标题栏。
把上图另存为模板文件！介绍。
dwt模板文件的功能上图所示图框为国家技术制图标准规定的非装订格式。

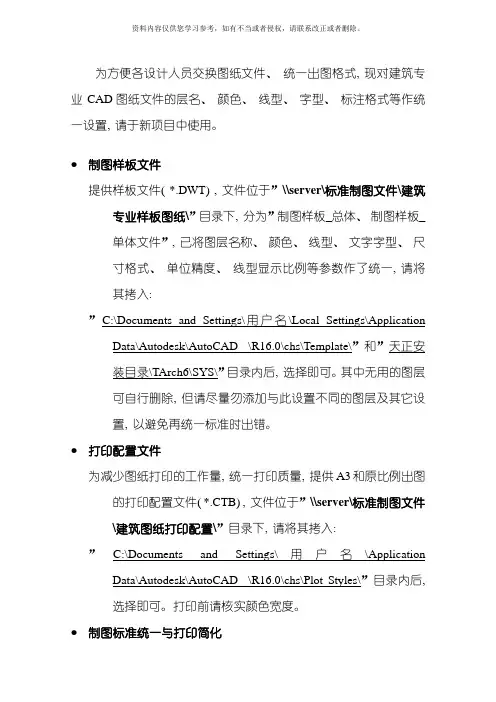

为方便各设计人员交换图纸文件、统一出图格式, 现对建筑专业CAD图纸文件的层名、颜色、线型、字型、标注格式等作统一设置, 请于新项目中使用。
●制图样板文件提供样板文件( *.DWT) , 文件位于”\\server\标准制图文件\建筑专业样板图纸\”目录下, 分为”制图样板_总体、制图样板_单体文件”, 已将图层名称、颜色、线型、文字字型、尺寸格式、单位精度、线型显示比例等参数作了统一, 请将其拷入:”C:\Documents and Settings\用户名\Local Settings\Application Data\Autodesk\AutoCAD \R16.0\chs\Template\”和”天正安装目录\TArch6\SYS\”目录内后, 选择即可。
其中无用的图层可自行删除, 但请尽量勿添加与此设置不同的图层及其它设置, 以避免再统一标准时出错。
●打印配置文件为减少图纸打印的工作量, 统一打印质量, 提供A3和原比例出图的打印配置文件( *.CTB) , 文件位于”\\server\标准制图文件\建筑图纸打印配置\”目录下, 请将其拷入:”C:\Documents and Settings\用户名\Application Data\Autodesk\AutoCAD \R16.0\chs\Plot Styles\”目录内后,选择即可。
打印前请核实颜色宽度。
●制图标准统一与打印简化➢为简化外出打印图纸的线宽设置工作, 在提供制图样板文件的同时亦提供了出图样板文件( *.DWS) , 文件位置与制图样板文件相同。
➢在内部打印或外出打印前, 可用CAD( Standards) 命令引用出图样板, 将制图时的颜色设置简化为若干打印颜色, 其中: 1号色为细线, 2号色为中线, 3号为中线稍粗, 4号为中粗线, 7号为粗线, 8号为细线( 可单设灰度80%左右, 内部家具类) , 215号为灰度填充色( 50%左右, 混凝土类) , 统一后打印时只需调整上述颜色线宽即可。

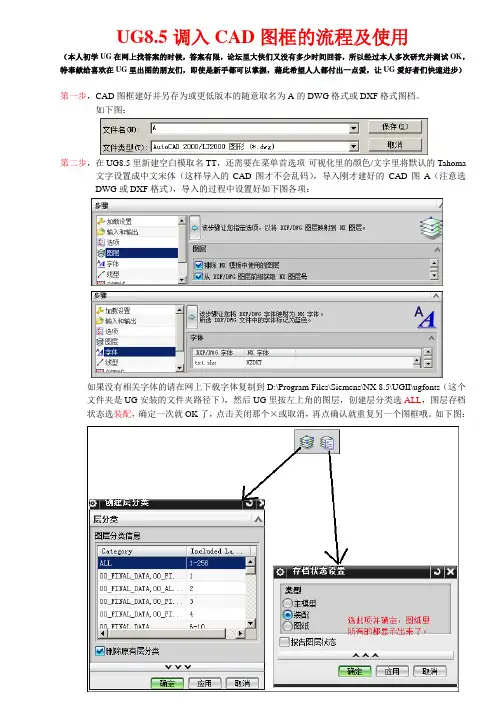

UG8.5调入CAD图框的流程及使用（本人初学UG在网上找答案的时候，答案有限，论坛里大侠们又没有多少时间回答，所以经过本人多次研究并测试OK，特奉献给喜欢在UG里出图的朋友们，即使是新手都可以掌握，藉此希望人人都付出一点爱，让UG爱好者们快速进步）第一步，CAD图框建好并另存为或更低版本的随意取名为A的DWG格式或DXF格式图档。
如下图：第二步，在UG8.5里新建空白模取名TT，还需要在菜单首选项-可视化里的颜色/文字里将默认的Tahoma 文字设置成中文宋体（这样导入的CAD图才不会乱码），导入刚才建好的CAD图A（注意选DWG或DXF格式），导入的过程中设置好如下图各项：如果没有相关字体的请在网上下载字体复制到D:\Program Files\Siemens\NX8.5\UGII\ugfonts（这个文件夹是UG安装的文件夹路径下），然后UG里按左上角的图层，创建层分类选ALL，图层存档状态选装配，确定一次就OK了，点击关闭那个×或取消，再点确认就重复另一个图框哦。
如下图：按鼠标中键旋转图至合适方向并按F8键，这时候图纸就摆正了。
在建模下保存为TT.prt建模模式。
第三步，新建空白模图档随意取名AA4（建立路径在UG安装盘的E:\Program Files\UGII\UGII\html_files）如下图：然后在UG8.5左上角开始下拉菜单里选“制图”，开始设置图框的大小及第一或第三视角图，设置好图档背景颜色和图框各线条的颜色（由于有些打印机打印不出某种颜色的线条，建议背景改为黑色，图框线条颜色改为红色，零件轮廓线颜色改为蓝色或其它打印机能辨认的颜色），尺寸线及箭头也改为红色），还要设置好首选项-注释里的尺寸标注格式以及尺寸线及箭头颜色（如果标注直径的尺寸为水平放置，需要把径向角度B设置成90度，再导入部件：文件-导入-部件，选第二步建立的TT.prt，如果需要显示公司的Logo，可以在此制图模式下插入Logo图片到图框中的合适位置，保存此AA4图档（在制图模式下保存），再在编辑或工具下拉菜单里将表格“另存为模板”（如果编辑或工具里没有这一项则可以在定制里调出此命令）。

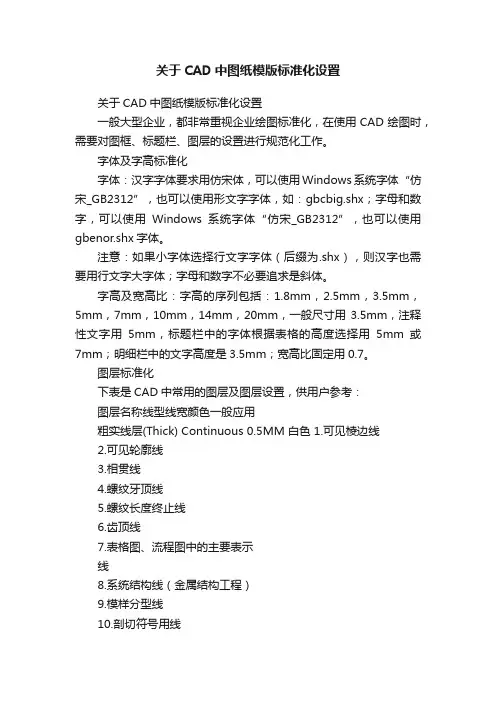

关于CAD中图纸模版标准化设置关于CAD中图纸模版标准化设置一般大型企业，都非常重视企业绘图标准化，在使用CAD绘图时，需要对图框、标题栏、图层的设置进行规范化工作。
字体及字高标准化字体：汉字字体要求用仿宋体，可以使用Windows系统字体“仿宋_GB2312”，也可以使用形文字字体，如：gbcbig.shx；字母和数字，可以使用Windows系统字体“仿宋_GB2312”，也可以使用gbenor.shx字体。
注意：如果小字体选择行文字字体（后缀为.shx），则汉字也需要用行文字大字体；字母和数字不必要追求是斜体。
字高及宽高比：字高的序列包括：1.8mm，2.5mm，3.5mm，5mm，7mm，10mm，14mm，20mm，一般尺寸用3.5mm，注释性文字用5mm，标题栏中的字体根据表格的高度选择用5mm或7mm；明细栏中的文字高度是3.5mm；宽高比固定用0.7。
图层标准化下表是CAD中常用的图层及图层设置，供用户参考：图层名称线型线宽颜色一般应用粗实线层(Thick) Continuous 0.5MM 白色 1.可见棱边线2.可见轮廓线3.相贯线4.螺纹牙顶线5.螺纹长度终止线6.齿顶线7.表格图、流程图中的主要表示线8.系统结构线（金属结构工程）9.模样分型线10.剖切符号用线细实线(Thin) Continuous 0.25 青色 1.过渡线2.重合截面的轮廓线3.螺纹牙底线4.表示平面的对角线5.零件成型前的弯折线6.范围线及分界线7.断裂边界线（波浪线或双折线：视图和剖视图的分界线）8.重复要素的表示线，例如：齿轮的齿根线9.锥形结构的基面表示线10.折叠结构位置线，例如：变压器叠钢片11.辅助线12.不连续同一表面的连线13.成规律分布的相同要素连线14.投射线15.网格线中心线层(Center) Center 0.25 红色 1.轴线2.对称中心线3.分度圆4.孔系分布的中心线5.剖切线虚线层(Dashed) Hidden 0.25 黄色 1.不可见棱边线2.不可见轮廓线双点画线(Divide) Divide 0.25 红紫色 1.相邻辅助零件的轮廓线2.可动零件处于极限位置时的轮廓线3.重心线4.成形前轮廓线5.剖切面前的结构轮廓线6.轨迹线7.毛坯图中制成品的轮廓线8.特定区域线9.延伸公差带表示线10.工艺用结构的轮廓线11.中断线尺寸标注层(Dim) Continuous 0.25 绿色 1.线性尺寸标注2.角度尺寸标注3.直径/半径尺寸标注4.粗糙度，形位公差，焊接符号5.引出标注6.倒角文字层(Text) Continuous 0.25 绿色 1.注释性文字2.视图符号3.表格中的文字4.标题栏、代号栏、信息栏、明细表中的文字注释层(Annotation) Continuous 0.25 绿色 1.图框块2.标题栏、代号栏、信息栏块3.明细表头及表项块表1：图层分类及应用场合图框及标题栏、信息栏、代号栏标准化图纸幅面的尺寸应该符合《印刷、书写和绘图纸幅面尺寸》GB/T 148-1997的规定，我国机械设计所使用的纸张是A型纸，幅面大小从A0-A5。
CAXA标题栏,图幅制作教程,(两者类似最近因工作需要出几张CAD图,相信大多数同仁对图框要求各有特色,为此本人闲暇之余把图框的制造教程告诉大家,希望对大家的工作和学习有所帮助,若有不对之处,还敬请谅解。
本次采用软件为CAXA电子图版2011版,至于软件的下载安装这里不作介绍,请各位网上找吧。
标题栏制作和图框类似,本文以图框为例!1.首先按标准图纸规格绘制好需要的图幅的大小,如A4(297x2102.选择“常用—A(文字”在需要输入文字的地方输入相应文字,本例中为“借(通用件登记”,调整好字体格式后,确定。
3.随后需要在下面一栏中填入“登记”字样,该字样为属性文字,在通常情况下不显示,可以统一进行编辑,如下图,选择“常用—块编辑—属性”可出现对属性文字的编辑。
4.出现属性文字编辑窗口后,你可以通过“模式”、“属性”、“文本设置”、“定位方式”等功能对你所需要的属性文字进行编辑,完成编辑后确定。
如下图所示:通常一行“文字”,下一行即对于一行“属性文字”,“属性文字”中的名称和“文字”中的内容一样;描述是对所需要填入内容的描述,有助于对填入内容的提示;缺省值即为默认值。
其他功能自己摸索即可。
5.当完成所有的“文字”和“属性文字”编辑后,即可对图框进行编辑,选择“图幅—定义图框”如下图:6.然后框选整个图框,点击“右键”确定;随后指定基准点,该基准点是为了调入标题栏时使用,所以基准点选择为右下角内框点,如下图。
框选图基准点选择(右下角内框点7.选择完基准点后,即出现选择图框文件的幅面对话框,这里取系统值即可,随后出现,保存图框对话框,输入相应的名字,点击确定即可,如CMP-MAN-A4-Normal。
保存后默认为.cfm文件。
8. 随后选择调入图框,选择CMP-MAN-A4-Normal 即可。
如下图根据基准点放好位置的,如下图。
双击图框对，填入相应属性值即可。
双击标题栏对，填入相应属性值即可。
10．到此为止，图纸模板的制作基本完成，只需将该模板另存为电子图版 2011 模板.tpl 文件即可，然后再次新建的时刻即可调入自己的模块，以方便使用。

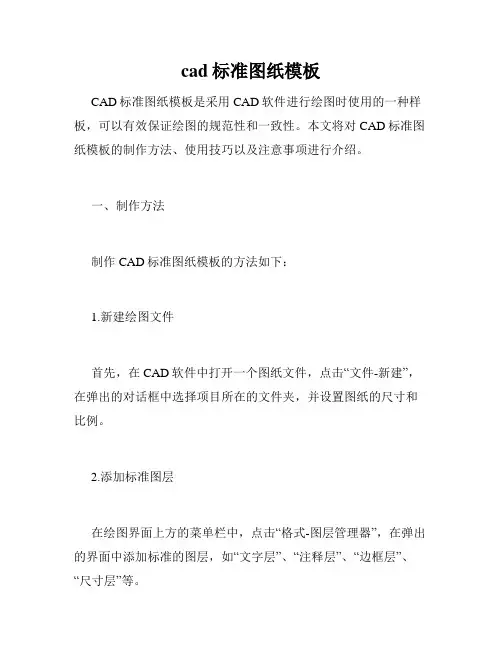

cad标准图纸模板CAD标准图纸模板是采用CAD软件进行绘图时使用的一种样板，可以有效保证绘图的规范性和一致性。
本文将对CAD标准图纸模板的制作方法、使用技巧以及注意事项进行介绍。
一、制作方法制作CAD标准图纸模板的方法如下：1.新建绘图文件首先，在CAD软件中打开一个图纸文件，点击“文件-新建”，在弹出的对话框中选择项目所在的文件夹，并设置图纸的尺寸和比例。
2.添加标准图层在绘图界面上方的菜单栏中，点击“格式-图层管理器”，在弹出的界面中添加标准的图层，如“文字层”、“注释层”、“边框层”、“尺寸层”等。
3.设置图纸尺寸和比例在绘图界面上方的菜单栏中，选择“格式-图形设置”，在弹出的对话框中设置图纸的尺寸和比例，如A4、1:1等。
4.设计标准边框根据公司或项目的需求，设计合适的标准边框，并将其保存为块，以便在后续的绘图中使用。
5.添加标准图文文字在标准图层中添加标准的图文说明，如“项目名称”、“绘制者”、“日期”等。
6.设计标准尺寸根据绘图要求，设计合适的标准尺寸，并将其保存为样式，以便在后续的绘图中使用。
7.导出模板文件在绘图界面上方的菜单栏中，选择“文件-另存为”，在弹出的对话框中选择模板文件的类型，如ACADISO.dwt、ACAD.dwt等，并将其命名为合适的名称。
二、使用技巧使用CAD标准图纸模板的技巧如下：1.修改标准图层根据实际需要，可以在标准图层中添加或删除图层，调整图层的颜色、线型等属性。
2.修改标准边框根据实际需要，可以修改标准边框的大小、配色、字体等属性。
3.使用标准尺寸在绘图时，可以选择预设的标准尺寸样式，以保证绘图的一致性和规范性。
4.使用标准字体在标准图层中添加所需的标准字体，以便在绘图时使用。
5.导入模板文件在新建绘图文件时，可以选择导入已有的模板文件，以保证绘图的一致性和规范性。
三、注意事项在使用CAD标准图纸模板时，需要注意以下事项：1.选择合适的模板文件在新建绘图文件时，需要选择合适的模板文件，以符合项目或公司的绘图要求。
cad a4标准图框CAD A4标准图框。
CAD A4标准图框是指在CAD软件中用于绘制A4纸张大小图纸时所使用的标准图框。
它是工程制图中必不可少的一部分，能够规范图纸的格式，提高图纸的规范性和美观性。
下面将介绍CAD A4标准图框的制作方法和使用技巧。
首先，我们需要明确A4纸张的尺寸是210mm×297mm。
在CAD软件中，我们可以通过设置页面尺寸来确定绘图的大小。
选择A4纸张大小后，我们就可以开始制作CAD A4标准图框了。
在CAD软件中，可以使用线段、多段线、圆弧等基本绘图命令来制作CADA4标准图框。
首先，我们需要绘制出A4纸张的边框，然后根据实际需要确定图框的位置和大小。
一般来说，图框的外边距为10mm，内边距为5mm，顶部预留标题栏高度为15mm，底部预留注释栏高度为10mm，左侧和右侧预留装订孔为5mm。
在确定好这些尺寸后，我们可以开始绘制图框的各个边界线和装订孔位置。
除了基本的边框外，CAD A4标准图框中还应包括图框名称、图号、比例尺、日期、校对、审核、批准等信息。
在绘制图框的过程中，我们需要合理安排这些信息的位置和排版，以确保图纸的整体美观和规范。
在实际使用CAD A4标准图框时，我们可以将其保存为模板文件，以便在需要绘制A4纸张大小图纸时直接调用。
这样不仅可以节省绘图时间，还能够保证图框的一致性和规范性。
另外，我们还可以根据实际需要对CAD A4标准图框进行修改和定制，以满足不同图纸的绘制要求。
总之，CAD A4标准图框在工程制图中起着非常重要的作用，它能够规范图纸的格式，提高图纸的规范性和美观性。
制作和使用CAD A4标准图框需要我们熟练掌握CAD软件的绘图命令和页面设置，合理安排图框中各个元素的位置和排版，以及灵活运用模板文件和定制功能。
希望本文介绍的CAD A4标准图框的制作方法和使用技巧能够对大家有所帮助。

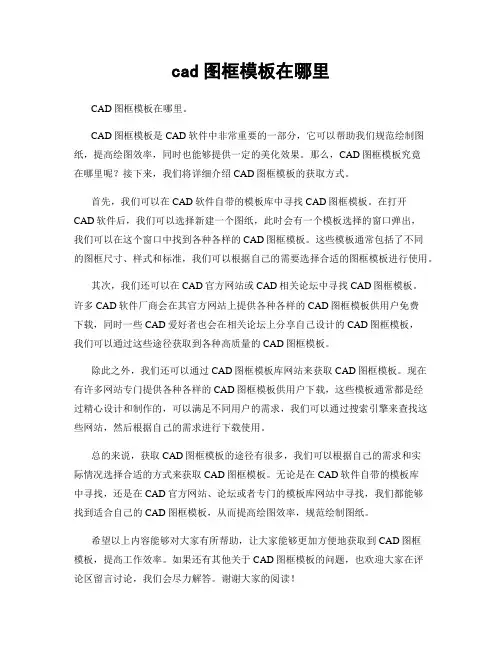

cad图框模板在哪里CAD图框模板在哪里。
CAD图框模板是CAD软件中非常重要的一部分，它可以帮助我们规范绘制图纸，提高绘图效率，同时也能够提供一定的美化效果。
那么，CAD图框模板究竟在哪里呢？接下来，我们将详细介绍CAD图框模板的获取方式。
首先，我们可以在CAD软件自带的模板库中寻找CAD图框模板。
在打开CAD软件后，我们可以选择新建一个图纸，此时会有一个模板选择的窗口弹出，我们可以在这个窗口中找到各种各样的CAD图框模板。
这些模板通常包括了不同的图框尺寸、样式和标准，我们可以根据自己的需要选择合适的图框模板进行使用。
其次，我们还可以在CAD官方网站或CAD相关论坛中寻找CAD图框模板。
许多CAD软件厂商会在其官方网站上提供各种各样的CAD图框模板供用户免费下载，同时一些CAD爱好者也会在相关论坛上分享自己设计的CAD图框模板，我们可以通过这些途径获取到各种高质量的CAD图框模板。
除此之外，我们还可以通过CAD图框模板库网站来获取CAD图框模板。
现在有许多网站专门提供各种各样的CAD图框模板供用户下载，这些模板通常都是经过精心设计和制作的，可以满足不同用户的需求，我们可以通过搜索引擎来查找这些网站，然后根据自己的需求进行下载使用。
总的来说，获取CAD图框模板的途径有很多，我们可以根据自己的需求和实际情况选择合适的方式来获取CAD图框模板。
无论是在CAD软件自带的模板库中寻找，还是在CAD官方网站、论坛或者专门的模板库网站中寻找，我们都能够找到适合自己的CAD图框模板，从而提高绘图效率，规范绘制图纸。
希望以上内容能够对大家有所帮助，让大家能够更加方便地获取到CAD图框模板，提高工作效率。
如果还有其他关于CAD图框模板的问题，也欢迎大家在评论区留言讨论，我们会尽力解答。
谢谢大家的阅读！。
中国国家标准cad图框模板中国国家标准CAD图框模板。
中国国家标准CAD图框模板是指符合国家标准要求的CAD图框设计模板，它是CAD绘图中的重要组成部分，用于规范和统一绘图的格式和布局。
在工程设计和制图中，使用标准的CAD图框模板能够提高绘图效率，保证图纸的规范和统一，有利于提高工程质量和效益。
一、CAD图框模板的作用。
CAD图框模板是工程设计和制图中的重要工具，它具有以下几个作用：1. 规范绘图格式，CAD图框模板规定了图纸的格式、比例、边框、标注等内容，有利于规范绘图，保证图纸的整洁和美观。
2. 统一图纸布局，CAD图框模板统一了图纸的布局，包括图框的位置、图幅的大小、文字的字体和大小等，使得不同图纸之间具有一致的风格和布局。
3. 提高绘图效率，使用CAD图框模板可以减少绘图的重复工作，节约绘图时间，提高绘图效率。
4. 保证绘图质量，CAD图框模板规定了图纸的标准要求，包括图纸的标注、符号、图例等内容，有利于提高绘图质量，减少绘图错误。
二、CAD图框模板的设计要求。
为了满足工程设计和制图的需要，CAD图框模板需要符合一定的设计要求，包括以下几个方面：1. 符合国家标准，CAD图框模板需要符合国家相关标准的要求，包括图框的大小、比例、边框的宽度、文字的字体和大小等内容。
2. 突出实用性，CAD图框模板需要具有一定的实用性，能够适用于不同类型的工程设计和制图，包括建筑设计、机械制图、电气设计等。
3. 突出美观性，CAD图框模板需要具有一定的美观性，包括整洁的布局、清晰的标注、美观的字体等，使得图纸看起来整齐、大方。
4. 突出通用性，CAD图框模板需要具有一定的通用性，能够适用于不同的CAD绘图软件，包括AutoCAD、SolidWorks、CATIA等。
三、CAD图框模板的应用。
CAD图框模板广泛应用于工程设计和制图的各个领域，包括建筑设计、机械制图、电气设计、土木工程等。
在实际应用中，CAD图框模板能够提高绘图效率，保证图纸的规范和统一，有利于提高工程质量和效益。
如何在cad中制作a3尺寸图框如何在cad中制作a3尺寸图框篇一：cAD使用布局加图框出图步骤cAD布局内插入图框步奏1.布局内选择“文件”2.选择“页面设置管理器”3.选择“修改”4．选择“打印机”，“图纸尺寸”（例如选A3，和你准备用的图框大小一致），打印比例（统一为1:100），“打印样式表”（统一为monochRomR.cTb）5.“确定”6.选择“关闭”，回到布局7、将公司A3标准图框复制粘贴，并调整图框的位置，使其和布局框位置一致8、在“文件布局”中选“定义视口”9、框选你要打印的图，并选择“图形的输出比例为1:10”（输出比例可根据实际情况选，正规出图一般统一为1:1），回车，即可。
打印预览效果篇二：cAD幅面及图框尺寸幅面及图框尺寸(mm)图纸长边加长尺寸(mm)线宽组(mm)图线图框线、标题栏线的宽度(mm)长仿宋体字高宽关系(mm)拉丁字母、阿拉伯数字与罗马数字书写规则绘图所用的比例篇三：cAD制作标准图框模板详细方法cAD制作标准图框模板（增强属性编辑器）制作cAD图框就是制作一个块文件，里面可以编辑相关文本1.如下图框2，功能，值得地方平常是没有显示，双击会弹出增强属性编辑器。
3,标准图框就是一个增强属性编辑器4，先绘制你想要建立的图框如下图：1》绘制图框，选择线型（1）线宽标准（2）线型的选择实线、尺寸线、剖面线：continuous点划线：AcADIso10w100或center 虚线：AcADIso02w100或Dashed可通过格式中的“线型”“全局比例因子”控制?所有对象的线型、线宽、颜色等特性都要“byLayer”（3）.设置两种文字样式：工程字字体：仿宋_gb2312数字字母字体：Isocp.shx宽度因子：0.7字高标准A43.5A33.5A25A15A07（4）.设置尺寸标注样式快捷键：D基线间距：8；超出尺寸线：2；起点偏移量：0箭头大小：和字高一致圆心标记：无箭头大小标准A43.5A33.5A23.5A15A05接下来就是创建增强属性编辑器就是一个块的模板，你可以通过增强性编辑器填写定义好的的块的部分,可以使用块属性管理器修改块定义中的属性。
关于CAD中图纸模版标准化设置一般大型企业，都非常重视企业绘图标准化，在使用CAD绘图时，需要对图框、标题栏、图层的设置进行规范化工作。
字体及字高标准化字体：汉字字体要求用仿宋体，可以使用Windows系统字体“仿宋_GB2312”，也可以使用形文字字体，如：gbcbig.shx；字母和数字，可以使用Windows系统字体“仿宋_GB2312”，也可以使用gbenor.shx字体。
注意：如果小字体选择行文字字体（后缀为.shx），则汉字也需要用行文字大字体；字母和数字不必要追求是斜体。
字高及宽高比：字高的序列包括：1.8mm，2.5mm，3.5mm，5mm，7mm，10mm，14mm，20mm，一般尺寸用3.5mm，注释性文字用5mm，标题栏中的字体根据表格的高度选择用5mm或7mm；明细栏中的文字高度是3.5mm；宽高比固定用0.7。
图层标准化下表是CAD中常用的图层及图层设置，供用户参考：图层名称线型线宽颜色一般应用粗实线层(Thick) Continuous 0.5MM 白色 1.可见棱边线2.可见轮廓线3.相贯线4.螺纹牙顶线5.螺纹长度终止线6.齿顶线7.表格图、流程图中的主要表示线8.系统结构线（金属结构工程）9.模样分型线10.剖切符号用线细实线(Thin) Continuous 0.25 青色 1.过渡线2.重合截面的轮廓线3.螺纹牙底线4.表示平面的对角线5.零件成型前的弯折线6.范围线及分界线7.断裂边界线（波浪线或双折线：视图和剖视图的分界线）8.重复要素的表示线，例如：齿轮的齿根线9.锥形结构的基面表示线10.折叠结构位置线，例如：变压器叠钢片11.辅助线12.不连续同一表面的连线13.成规律分布的相同要素连线14.投射线15.网格线中心线层(Center) Center 0.25 红色 1.轴线2.对称中心线3.分度圆4.孔系分布的中心线5.剖切线虚线层(Dashed) Hidden 0.25 黄色 1.不可见棱边线2.不可见轮廓线双点画线(Divide) Divide 0.25 红紫色 1.相邻辅助零件的轮廓线2.可动零件处于极限位置时的轮廓线3.重心线4.成形前轮廓线5.剖切面前的结构轮廓线6.轨迹线7.毛坯图中制成品的轮廓线8.特定区域线9.延伸公差带表示线10.工艺用结构的轮廓线11.中断线尺寸标注层(Dim) Continuous 0.25 绿色 1.线性尺寸标注2.角度尺寸标注3.直径/半径尺寸标注4.粗糙度，形位公差，焊接符号5.引出标注6.倒角文字层(Text) Continuous 0.25 绿色 1.注释性文字2.视图符号3.表格中的文字4.标题栏、代号栏、信息栏、明细表中的文字注释层(Annotation) Continuous 0.25 绿色 1.图框块2.标题栏、代号栏、信息栏块3.明细表头及表项块表1：图层分类及应用场合图框及标题栏、信息栏、代号栏标准化图纸幅面的尺寸应该符合《印刷、书写和绘图纸幅面尺寸》GB/T 148-1997的规定，我国机械设计所使用的纸张是A型纸，幅面大小从A0-A5。
cad a4纸标准图框CAD A4纸标准图框。
一、引言。
在CAD绘图过程中，图框是非常重要的一部分，它能够规范图纸的格式，统一绘图的标准，提高绘图效率。
A4纸是国际标准的纸张尺寸之一，因此在CAD绘图中，设计一个符合A4纸标准的图框是非常有必要的。
本文将介绍如何在CAD 软件中设计一个符合A4纸标准的图框。
二、图框的设计要求。
1. 外形尺寸，A4纸的尺寸为210mm×297mm，因此图框的外形尺寸应该和A4纸的尺寸一致，以保证图框可以完整地覆盖在A4纸上。
2. 边界线，图框应当有一定宽度的边界线，用以区分图纸内容和周围的空白区域，使图纸内容更加突出。
3. 标题栏，图框顶部应当有标题栏，用以标明图纸的名称、图号、版本号等信息。
4. 注释栏，图框底部可以设置注释栏，用以标明图纸的编制人、审核人、审定人等信息。
5. 比例尺，图框左侧或右侧应当标注比例尺，以便在打印时确认图纸的比例。
6. 其他内容，根据实际需要，图框中还可以包括公司标识、日期、保密标识等内容。
三、图框的设计步骤。
1. 打开CAD软件，在绘图界面中新建一个图纸布局。
2. 设置图纸布局的大小为A4纸大小，即210mm×297mm。
3. 绘制外框，使用直线工具绘制出A4纸的外框，保证外框的尺寸和A4纸的尺寸一致。
4. 绘制边界线，在外框的基础上，绘制一定宽度的边界线，用以区分图纸内容和周围的空白区域。
5. 设计标题栏和注释栏，在图框的顶部和底部设计标题栏和注释栏，标明图纸的相关信息。
6. 标注比例尺，在图框的左侧或右侧标注比例尺，确认图纸的比例。
7. 添加其他内容，根据实际需要，可以在图框中添加公司标识、日期、保密标识等内容。
8. 保存图框，将设计好的图框保存为模板，以便在以后的绘图过程中直接调用。
四、图框的应用。
设计好符合A4纸标准的图框后，可以在实际的CAD绘图过程中进行应用。
在新建图纸时，直接调用保存好的图框模板，即可快速地在A4纸上绘制出符合标准的图纸。
CAD 完整图框制作一.首先了解CAD的图框尺寸宽*长A0 841 1189A1 594 841A2 420 594A3 297 420A4 210 297二.自行绘制图框，其大小最好根据纸张的尺寸来决定，并保留适当的边界，建议A3及A4纸保留10个单位的边界，A0,A1,A2保留15单位的边间。
未来方便打印和装夹。
例如A4的纸210*297，画一个如此的矩形，向内偏移10即可.三.如图绘制图1.1图1.1线宽，粗线用0.5，细线用0.25四. 文字输入1.先设置文字字体和大小快捷键ST选择汉字样式仿宋-GB2321字体高度3.52.快捷键DT（文字输入）敲击空格选取图形左下的点，然后旋转角为0 敲击空格输入文字“工艺”调整文字位置如图1.2图1.23.复制粘贴按ctrl+shift+c 选取左下角为基准点选“工艺”为对象按ctrl+v 粘贴（如果不行可以按ctrl+shift+v）如图1.3图1.34.调整文字位置和双击改文字文字大小如何改右键文字选着特征在对话框里更改文字高度即可结果如图1.4图1.4打括号的文字在实际中是不需要的所以直接把有括号的文字去掉如图1.5图1.5五. 定义属性和创建块1.选取菜单栏—绘图—块—定义属性.拾取点选小框的左下如图1.6图1.6对正选左下，文字样式选宋体在标记框里填“工艺”提示框里填“工艺签名”确定调整文字位置.结果如图1.7图1.7然后选取“工艺”复制粘贴成如图1.7图1.7双击姓名更改文字标注和提示例如更改设计部分的名称“工艺”双击后改标记栏填“设计”，提示栏填“设计签名”设计后面第二个“工艺”双击后改标记栏填“年月日”，提示栏填“设计时间”确定。
结果如图1.8图1.8然后依次按图1.9更改图1.9改完结果如图2.0图2.02.创建块选取菜单栏—绘图—块—创建名称栏“标题栏”，拾取点选右下角，对象选择这个方框，确定。
弹出对话框这个图框可以不填直接确定如图2.1图2.1六.然后插入块选择标题栏在已经画好的图框中选着右下角点击如图2.2然后可以输入你想填的信息或者空在那里以后用直接粘贴复制过去大功告成！！！。
cad标准图纸模板CAD标准图纸模板。
在工程设计和制造过程中，CAD（计算机辅助设计）标准图纸模板是非常重要的工具。
它们不仅可以提高设计效率，还可以确保图纸的一致性和准确性。
本文将介绍CAD标准图纸模板的重要性，以及如何创建和使用它们。
首先，CAD标准图纸模板的重要性不言而喻。
它们可以帮助设计师和工程师节省大量的时间，因为他们不必每次都从头开始创建图纸。
相反，他们可以使用预先设计好的模板，只需对其进行必要的修改即可。
这样不仅可以提高工作效率，还可以减少错误的发生。
此外，CAD标准图纸模板还可以确保所有的图纸都符合同一标准，这对于大型项目尤为重要。
其次，如何创建CAD标准图纸模板呢？首先，我们需要确定标准的图纸尺寸和比例。
然后，我们可以使用CAD软件创建一个包含标题栏、图框、标准图形和文字注释的模板。
在创建模板的过程中，我们需要确保所有的图形和文字都符合标准，以便在后续使用中保持一致性。
另外，我们还可以在模板中设置一些参数和属性，以便在使用时进行快速修改。
最后，如何使用CAD标准图纸模板呢？当我们开始一个新的设计项目时，我们可以直接打开预先创建好的模板，然后进行必要的修改。
这样不仅可以节省时间，还可以确保图纸的准确性和一致性。
在使用模板时，我们需要注意保持良好的文件管理习惯，以免混淆不同版本的图纸。
总之，CAD标准图纸模板在工程设计和制造中起着至关重要的作用。
它们不仅可以提高工作效率，还可以确保图纸的准确性和一致性。
因此，设计师和工程师都应该重视CAD标准图纸模板的创建和使用，以提高工作质量和效率。
希望本文对CAD标准图纸模板的重要性和使用方法有所帮助，谢谢阅读！。
