《模具设计与制造》教案第一章：模具设计基础1.1 模具概述介绍模具的定义、分类和应用领域讲解模具在制造业中的重要性1.2 模具设计基本原则讲解模具设计的要求和流程介绍模具设计中的常见问题和解决方法1.3 模具设计常用软件介绍模具设计常用的CAD/CAM软件讲解软件的选择和使用方法第二章：模具制造工艺2.1 模具制造概述介绍模具制造的定义和流程讲解模具制造的关键环节和技术要求2.2 模具制造常用材料介绍模具制造常用材料的分类和性能讲解材料的选用原则和加工方法2.3 模具制造工艺过程讲解模具制造的各个工艺过程介绍常用的模具制造工艺方法和设备第三章：模具设计实例分析3.1 模具设计案例一：塑料注射模设计分析塑料注射模的设计要求和步骤讲解模具结构设计要点和注意事项3.2 模具设计案例二：冲压模设计分析冲压模的设计要求和步骤讲解模具结构设计要点和注意事项3.3 模具设计案例三：压铸模设计分析压铸模的设计要求和步骤讲解模具结构设计要点和注意事项第四章：模具制造实例分析4.1 模具制造案例一：模具零件的加工分析模具零件的加工方法和工艺流程讲解加工要点和质量控制方法4.2 模具制造案例二：模具装配分析模具装配的要求和步骤讲解装配要点和调整方法4.3 模具制造案例三：模具调试与验收分析模具调试的目的和步骤讲解调试要点和验收标准第五章：模具设计与制造的创新发展5.1 模具设计创新介绍模具设计创新的含义和重要性讲解模具设计创新的方法和案例5.2 模具制造技术创新介绍模具制造技术创新的含义和重要性讲解模具制造技术创新的方法和案例5.3 模具设计与制造的发展趋势分析模具行业的发展趋势讲解模具设计与制造的发展方向和挑战第六章：模具管理与维护6.1 模具管理讲解模具管理的重要性介绍模具管理的方法和工具6.2 模具维护与保养分析模具磨损的原因讲解模具维护和保养的步骤与注意事项6.3 模具的修复与改造讲解模具修复与改造的技术和方法分析模具修复与改造的经济效益第七章：模具安全与质量控制7.1 模具安全介绍模具安全的重要性讲解模具安全的设计要求和措施7.2 模具质量控制分析模具质量的影响因素讲解模具质量控制的方法和工具7.3 模具质量的检测与评价介绍模具质量检测的方法和设备分析模具评价的内容和指标第八章：模具设计与制造的现代技术8.1 计算机辅助设计（CAD）介绍CAD技术在模具设计中的应用讲解CAD软件的选择和使用方法8.2 计算机辅助制造（CAM）介绍CAM技术在模具制造中的应用讲解CAM软件的选择和使用方法8.3 数字化制造技术讲解数字化制造技术的基本概念分析数字化制造技术在模具行业中的应用前景第九章：模具设计与制造的前沿技术9.1 高速模具设计与制造介绍高速模具设计与制造的特点和优势分析高速模具设计与制造的应用领域9.2 精密模具设计与制造讲解精密模具设计与制造的要求和方法分析精密模具设计与制造的发展趋势9.3 绿色模具设计与制造介绍绿色模具设计与制造的基本概念分析绿色模具设计与制造在可持续发展中的作用第十章：模具设计与制造的职业素养与职业道德10.1 模具设计师的职业素养讲解模具设计师应具备的技能和素质分析模具设计师的职业发展前景10.2 模具制造工人的职业素养讲解模具制造工人应具备的技能和素质分析模具制造工人的职业发展前景10.3 模具设计与制造的职业道德介绍模具设计与制造的职业道德规范分析职业道德在模具行业中的重要性重点和难点解析本文主要介绍了模具设计与制造的基础知识、工艺流程、实例分析、创新发展、安全管理、现代技术以及前沿技术。

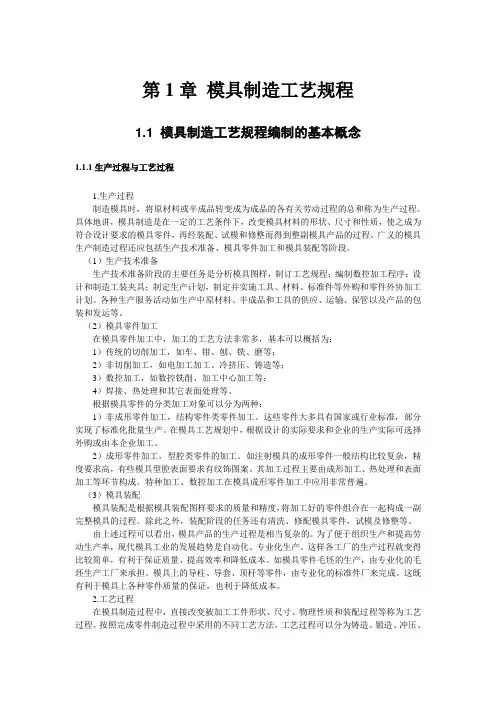

第1章模具制造工艺规程1.1 模具制造工艺规程编制的基本概念1.1.1生产过程与工艺过程1.生产过程制造模具时，将原材料或半成品转变成为成品的各有关劳动过程的总和称为生产过程。
具体地讲，模具制造是在一定的工艺条件下，改变模具材料的形状、尺寸和性质，使之成为符合设计要求的模具零件，再经装配、试模和修整而得到整副模具产品的过程。
广义的模具生产制造过程还应包括生产技术准备、模具零件加工和模具装配等阶段。
（1）生产技术准备生产技术准备阶段的主要任务是分析模具图样，制订工艺规程；编制数控加工程序；设计和制造工装夹具；制定生产计划，制定并实施工具、材料、标准件等外购和零件外协加工计划。
各种生产服务活动如生产中原材料、半成品和工具的供应、运输、保管以及产品的包装和发运等。
（2）模具零件加工在模具零件加工中，加工的工艺方法非常多，基本可以概括为：1）传统的切削加工，如车、钳、刨、铣、磨等；2）非切削加工，如电加工加工、冷挤压、铸造等；3）数控加工，如数控铣削、加工中心加工等；4）焊接、热处理和其它表面处理等。
根据模具零件的分类加工对象可以分为两种：1）非成形零件加工，结构零件类零件加工。
这些零件大多具有国家或行业标准，部分实现了标准化批量生产。
在模具工艺规划中，根据设计的实际要求和企业的生产实际可选择外购或由本企业加工。
2）成形零件加工，型腔类零件的加工。
如注射模具的成形零件一般结构比较复杂，精度要求高，有些模具型腔表面要求有纹饰图案。
其加工过程主要由成形加工、热处理和表面加工等环节构成。
特种加工、数控加工在模具成形零件加工中应用非常普遍。
（3）模具装配模具装配是根据模具装配图样要求的质量和精度，将加工好的零件组合在一起构成一副完整模具的过程。
除此之外，装配阶段的任务还有清洗、修配模具零件，试模及修整等。
由上述过程可以看出，模具产品的生产过程是相当复杂的。
为了便于组织生产和提高劳动生产率，现代模具工业的发展趋势是自动化、专业化生产。
模具零件制造工艺1. 引言模具零件制造工艺是制造模具零件的一系列工艺过程，其目的是通过精确加工和装配来实现模具零件的功能要求。
本文将介绍模具零件制造工艺的基本步骤和常用工艺方法。
2. 模具零件制造工艺的基本步骤模具零件制造工艺一般包括以下基本步骤：2.1. 材料准备模具零件制造的第一步是选择合适的材料。
常见的模具材料有钢材、铝合金等。
材料的选择要根据模具的使用环境和功能要求进行考虑。
2.2. 图纸设计在进行模具零件制造之前，需要根据产品的需求和设计要求进行图纸设计。
图纸设计包括零件的形状、尺寸、加工工艺等信息。
合理的图纸设计可以提高模具制造的效率和质量。
2.3. 精密加工精密加工是模具零件制造的核心环节。
包括车、铣、磨、刨等加工过程，用于将原始材料加工成符合图纸要求的零件。
在精密加工过程中，需要注意加工精度和表面质量的控制。
2.4. 热处理热处理是模具制造中不可缺少的一步。
通过控制零件的加热和冷却过程，可以改变材料的组织结构和性能，提高模具零件的硬度和耐磨性。
2.5. 零件装配零件装配是将制造好的模具零件按照图纸要求进行组合。
装配工艺包括零件的对位、连接和固定等步骤。
良好的装配工艺能够确保模具的精度和稳定性。
2.6. 检验和调试模具零件制造完成后，需要进行检验和调试以确保其质量和性能符合要求。
检验包括尺寸、形状和功能等方面的检查。
调试则是通过试模和调整来验证模具的正常运行。
3. 常用的模具零件制造工艺方法模具零件制造工艺方法有多种，下面将介绍几种常用的工艺方法：3.1. 数控加工数控加工是一种利用计算机控制加工设备进行加工的方法。
数控加工具有自动化、高精度和高效率的特点，适用于形状复杂和精度要求高的模具零件制造。
3.2. 激光切割激光切割是利用高能激光束对材料进行熔化和气化的加工方法。
激光切割具有非接触、高精度和无变形的优点，适用于高硬度和薄板零件的制造。
3.3. 电火花加工电火花加工是利用电火花放电的原理进行加工的方法。
模具制造工艺课程设计说明书模具制造工艺课程设计说明书一、课程概述本课程是针对模具制造工艺的基础知识进行系统学习和掌握的课程。
通过本课程的学习，学生将了解模具制造的全过程，掌握常见模具制造工艺的原理和方法，培养解决模具制造工艺问题的能力。
二、课程目标1、掌握模具制造工艺的基本概念和原理；2、熟悉常见的模具制造工艺流程；3、理解不同类型模具的特点和制造要求；4、学会使用常见的模具制造设备和工具；5、能够分析和解决模具制造工艺中的问题；6、培养良好的团队合作和沟通能力。
三、课程内容和章节安排本课程共分为六个章节，具体内容和安排如下：第一章：模具制造工艺概述1.1 模具制造工艺的定义和分类1.2 模具制造工艺的发展历程1.3 模具制造工艺的重要性和应用领域第二章：模具设计与材料选择2.1 模具设计的基本原则2.2 模具设计的主要步骤和方法2.3 模具材料的选择和特点第三章：模具加工工艺3.1 模具加工的基本工艺流程3.2 模具零件的加工方法和设备3.3 模具表面处理技术第四章：模具装配与调试4.1 模具配件的装配顺序和方法4.2 模具调试的基本原则和步骤4.3 模具调试中常见问题的解决方法第五章：模具使用与维护5.1 模具使用注意事项和保养方法5.2 模具常见故障和维修方法5.3 模具寿命评估和更换策略第六章：模具制造工艺实际应用6.1 模具制造工艺案例分析6.2 模具制造工艺创新与发展趋势6.3 模具制造工艺的质量控制方法四、附件本文档涉及的附件包括：1、模具制造工艺相关图纸和技术资料2、模具制造工艺实验报告和数据分析3、模具制造工艺案例分析报告五、法律名词及注释1：《中华人民共和国专利法》：指中华人民共和国制定的专利法律法规，用于保护发明创造和技术创新的知识产权。
