变电站电能表故障的五种判断方法

变、电室故障的判断、检查及处理模版一、引言电室故障的判断、检查及处理是维护电力设备正常运行的重要工作。

本文将探讨一种变电室故障的模版，包括故障的判断、检查以及处理方法。

二、故障判断1.故障指示灯亮起或报警器响起在变电室，当故障发生时，通常会安装有故障指示灯或报警器。

一旦这些设备发出信号，即可初步判断存在故障。

2.电力系统异常变化如果观察到电力系统出现异常变化，如电压突然下降、电流异常变化等，也可能是存在故障的表现。

这时需要进一步检查。

三、故障检查1.检查继电器状态继电器是电力系统中的核心控制元件，故障时往往会有相关继电器状态异常的情况。

对继电器进行全面检查，确认其状态是否正常。

2.检查保护装置工作情况保护装置是用于检测故障并保护设备正常运行的重要设备。

对保护装置进行检查，确认其是否正常工作。

可以通过检查保护装置的显示屏或观察保护装置的工作指示灯来判断其状态。

3.检查电力设备的连接情况故障往往与电力设备的连接有关，例如接线松动、设备接地不良等。

对电力设备的连接情况进行仔细检查，确认是否存在异常。

4.检查电力设备的运行状态对电力设备的运行状态进行检查，包括电机的转动情况、设备的温度、噪音等。

异常的运行状态可能是存在故障的表现。

四、故障处理1.排除简单故障首先要排除一些简单的故障，例如松动的接线、断路器跳闸等。

这些故障可以通过简单的操作或重置来解决。

2.寻找故障源如果无法排除简单故障，需进一步寻找故障源。

可以通过分段检查电力设备，逐一排查可能存在的故障部位。

3.修复故障设备或更换故障部件一旦找到故障部位，需进行修复或更换故障设备或部件。

根据故障的具体情况，选择适当的修复方法或更换方案。

4.重新测试和验证在进行故障处理后，需要重新测试和验证修复的设备或部件是否正常工作。

通过仪器的测量和其他相关检查，确保故障彻底解决。

五、结束语通过以上故障判断、检查及处理模版，可以有效指导变电室故障的处理工作。

在实际操作中，需要根据具体情况灵活运用，并结合相关专业知识和经验，以确保电力设备的安全稳定运行。

变、电室故障的判断、检查及处理模版一、故障判断：1. 变电站突然停电或部分停电2. 变电站电压异常（过高或过低）3. 变电站电流异常（过高或过低）4. 异常电气声音（如爆炸声、火花声等）5. 设备过热或冒烟6. 电气设备无法正常开关操作7. 外部输电线路发生意外（如倒塌、断裂等）8. 接地系统出现异常（如接地电阻升高）9. 其他异常情况二、检查步骤：1. 确定自身安全，戴好安全防护装备2. 检查设备运行状态：查看设备面板、指示灯、仪表等是否正常3. 检查电缆线路：检查电缆是否完好，有无破损、接触不良等情况4. 检查开关设备：检查开关机构是否正常动作、接触器是否粘连、触点是否烧焦等5. 检查绝缘：使用绝缘测试仪检测绝缘状况，判断是否存在漏电、击穿等现象6. 检查接地系统：检查接地电阻是否合格，防止接地异常导致的电击等安全问题7. 检查保护装置：检查各种保护装置是否正常运行，如差动保护、过电压保护等8. 检查传感器和信号：检查各种传感器及信号线路，确保传感器接线正确、传感器工作正常9. 测量电压和电流：使用测量仪器测量电压和电流，判断是否存在异常10. 检查并记录其他异常情况三、处理方法：1. 处理设备故障：根据具体故障情况，采取相应的维修措施，如更换损坏的零部件、修复接线等2. 处理电力故障：进行故障恢复操作，如切换备用电源、恢复电网供电等3. 处理安全隐患：如果发现存在严重安全隐患，需要及时采取措施确保人员安全，如疏散人员、隔离危险区域等4. 联系维修人员：如果自己无法解决故障，需要联系专业的维修人员进行处理5. 进行故障记录：记录故障的详细情况、处理方法以及处理结果，作为以后参考和经验总结以上是变电室故障的判断、检查及处理模版，希望对您有所帮助。

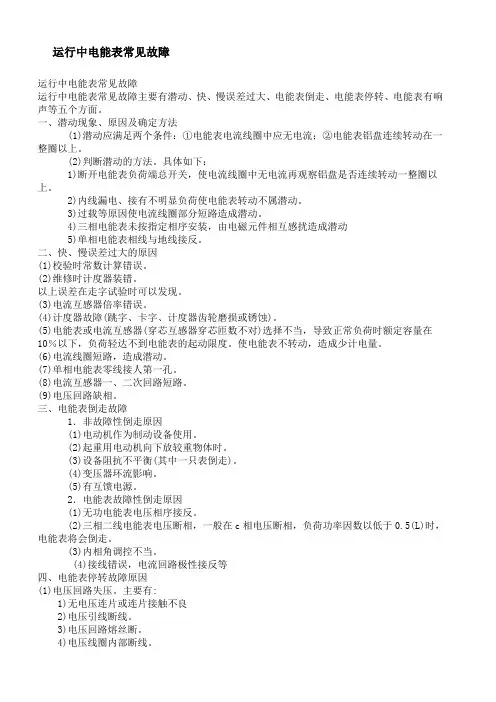

运行中电能表常见故障运行中电能表常见故障运行中电能表常见故障主要有潜动、快、慢误差过大、电能表倒走、电能表停转、电能表有响声等五个方面。

一、潜动现象、原因及确定方法(1)潜动应满足两个条件：①电能表电流线圈中应无电流；②电能表铝盘连续转动在一整圈以上。

(2)判断潜动的方法。

具体如下：1)断开电能表负荷端总开关，使电流线圈中无电流再观察铝盘是否连续转动一整圈以上。

2)内线漏电、接有不明显负荷使电能表转动不属潜动。

3)过载等原因使电流线圈部分短路造成潜动。

4)三相电能表未按指定相序安装，由电磁元件相互感扰造成潜动5)单相电能表相线与地线接反。

二、快、慢误差过大的原因(1)校验时常数计算错误。

(2)维修时计度器装错。

以上误差在走字试验时可以发现。

(3)电流互感器倍率错误。

(4)计度器故障(跳字、卡字、计度器齿轮磨损或锈蚀)。

(5)电能表或电流互感器(穿芯互感器穿芯匝数不对)选择不当，导致正常负荷时额定容量在10％以下，负荷轻达不到电能表的起动限度。

使电能表不转动，造成少计电量。

(6)电流线圈短路，造成潜动。

(7)单相电能表零线接人第一孔。

(8)电流互感器一、二次回路短路。

(9)电压回路缺相。

三、电能表倒走故障1．非故障性倒走原因(1)电动机作为制动设备使用。

(2)起重用电动机向下放较重物体时。

(3)设备阻抗不平衡(其中一只表倒走)。

(4)变压器环流影响。

(5)有互馈电源。

2．电能表故障性倒走原因(1)无功电能表电压相序接反。

(2)三相二线电能表电压断相，一般在c相电压断相，负荷功率因数以低于0.5(L)时，电能表将会倒走。

(3)内相角调控不当。

(4)接线错误，电流回路极性接反等四、电能表停转故障原因(1)电压回路失压。

主要有:1)无电压连片或连片接触不良2)电压引线断线。

3)电压回路熔丝断。

4)电压线圈内部断线。

(2)接线错误导致电表对顶停转(3)电流互感器二次回路开路、短路或接触不良。

(4)表盖密封不良，进入灰尘、小虫等杂物。

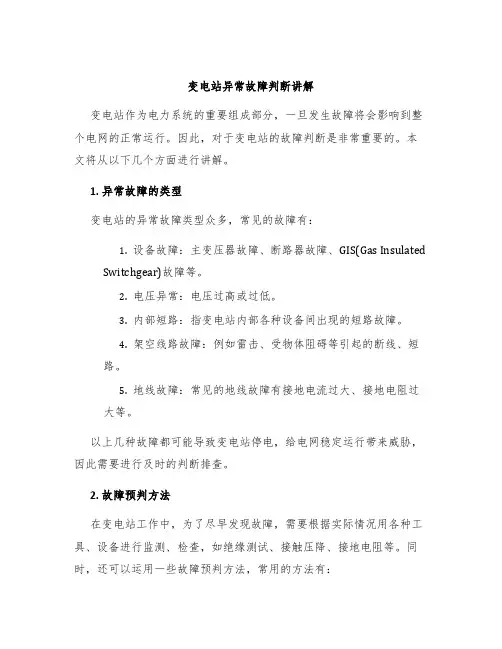

变电站异常故障判断讲解变电站作为电力系统的重要组成部分，一旦发生故障将会影响到整个电网的正常运行。

因此，对于变电站的故障判断是非常重要的。

本文将从以下几个方面进行讲解。

1. 异常故障的类型变电站的异常故障类型众多，常见的故障有：1.设备故障：主变压器故障、断路器故障、GIS(Gas InsulatedSwitchgear)故障等。

2.电压异常：电压过高或过低。

3.内部短路：指变电站内部各种设备间出现的短路故障。

4.架空线路故障：例如雷击、受物体阻碍等引起的断线、短路。

5.地线故障：常见的地线故障有接地电流过大、接地电阻过大等。

以上几种故障都可能导致变电站停电，给电网稳定运行带来威胁，因此需要进行及时的判断排查。

2. 故障预判方法在变电站工作中，为了尽早发现故障，需要根据实际情况用各种工具、设备进行监测、检查，如绝缘测试、接触压降、接地电阻等。

同时，还可以运用一些故障预判方法，常用的方法有：1.统计学方法：通过搜集大量数据，分析得出故障模式，预测故障发生时间和比较可能故障原因等。

2.故障树分析法：通过事故结构分析，找出故障的根本原因，进而确定解决方法，预测故障发生的时间和可能的危害程度。

3.基于规则的方法：通过专家经验和变电站历史数据，建立故障诊断规则，根据规则来进行故障诊断。

3. 故障判断方法当变电站发生故障时，需要根据故障表象、故障信息和实际情况进行判断。

在故障判断时，需要掌握一定的知识和技巧，常用的故障判断方法有：1.监控设备：变电站的许多设备都配备了监控设备，如主变压器的偏磁保护、GIS的压力保护等，可以通过监控设备来检测设备的运行情况，判断是否故障。

2.人工巡检：通过定期巡检设备和对设备进行故障排查，使用一些检测设备，如万用表、绝缘测试仪、接地电阻仪等，对故障进行判断。

3.原理分析：通过对设备内部的工作原理进行研究，分析设备可能出现的问题，从而进行故障判断。

4. 故障处理方法当变电站发生故障时，需要根据故障具体情况采取不同的故障处理方法。

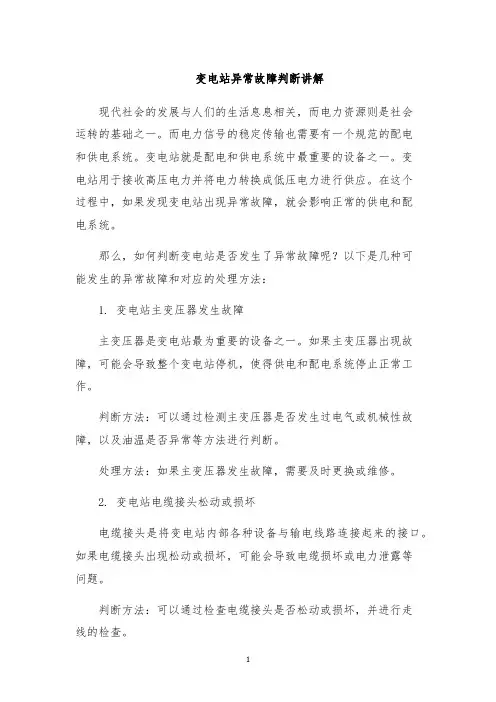

变电站异常故障判断讲解现代社会的发展与人们的生活息息相关，而电力资源则是社会运转的基础之一。

而电力信号的稳定传输也需要有一个规范的配电和供电系统。

变电站就是配电和供电系统中最重要的设备之一。

变电站用于接收高压电力并将电力转换成低压电力进行供应。

在这个过程中，如果发现变电站出现异常故障，就会影响正常的供电和配电系统。

那么，如何判断变电站是否发生了异常故障呢？以下是几种可能发生的异常故障和对应的处理方法：1. 变电站主变压器发生故障主变压器是变电站最为重要的设备之一。

如果主变压器出现故障，可能会导致整个变电站停机，使得供电和配电系统停止正常工作。

判断方法：可以通过检测主变压器是否发生过电气或机械性故障，以及油温是否异常等方法进行判断。

处理方法：如果主变压器发生故障，需要及时更换或维修。

2. 变电站电缆接头松动或损坏电缆接头是将变电站内部各种设备与输电线路连接起来的接口。

如果电缆接头出现松动或损坏，可能会导致电缆损坏或电力泄露等问题。

判断方法：可以通过检查电缆接头是否松动或损坏，并进行走线的检查。

处理方法：对于损坏的电缆接头需要及时更换。

对于松动的电缆接头，需要重新固定。

3. 变电站过温、过载、过电压等在变电站工作时，可能会出现过温、过载、过电压等情况。

如果这些问题持续存在，可能会导致设备烧坏、节点短路等问题。

判断方法：可以通过检测温度、负载和电压等参数是否超出正常范围，以及设备是否有烟雾等异常现象进行判断。

处理方法：需要对变电站进行及时调整和维护，以确保设备在正常工作范围内。

对于出现过载或过电压的情况，需要适时进行切除或限电处理。

4. 变电站绝缘故障在变电站运行过程中，可能会出现绝缘失效的现象。

这种情况下可能会导致电压漏电，电弧形成等问题。

判断方法：可以通过典型的判断方法进行，例如运用绝缘电阻公式测量绝缘电阻大小以及检查是否有绝缘降级的情况等。

处理方法：如果发现绝缘损坏，需要及时更换或修理。

以上几种情况都有可能导致变电站异常故障，造成供电和配电系统的中断或不可靠。

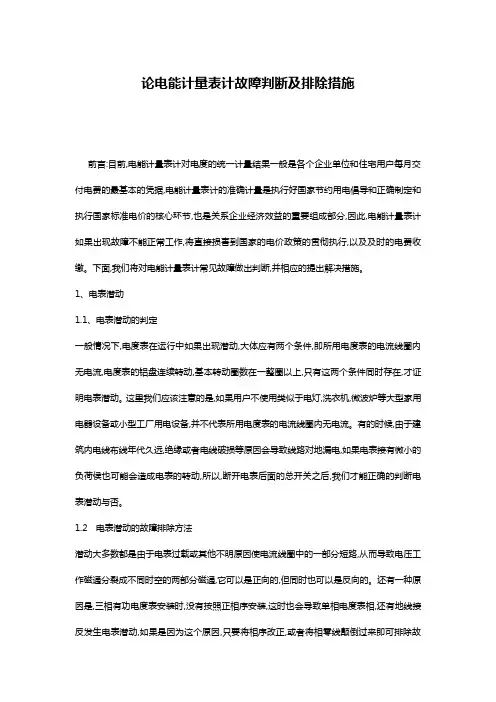

论电能计量表计故障判断及排除措施前言:目前,电能计量表计对电度的统一计量结果一般是各个企业单位和住宅用户每月交付电费的最基本的凭据,电能计量表计的准确计量是执行好国家节约用电倡导和正确制定和执行国家标准电价的核心环节,也是关系企业经济效益的重要组成部分,因此,电能计量表计如果出现故障不能正常工作,将直接损害到国家的电价政策的贯彻执行,以及及时的电费收缴。

下面,我们将对电能计量表计常见故障做出判断,并相应的提出解决措施。

1、电表潜动1.1、电表潜动的判定一般情况下,电度表在运行中如果出现潜动,大体应有两个条件,即所用电度表的电流线圈内无电流,电度表的铝盘连续转动,基本转动圈数在一整圈以上,只有这两个条件同时存在,才证明电表潜动。

这里我们应该注意的是,如果用户不使用类似于电灯,洗衣机,微波炉等大型家用电器设备或小型工厂用电设备,并不代表所用电度表的电流线圈内无电流。

有的时候,由于建筑内电线布线年代久远,绝缘或者电线破损等原因会导致线路对地漏电,如果电表接有微小的负荷侯也可能会造成电表的转动,所以,断开电表后面的总开关之后,我们才能正确的判断电表潜动与否。

1.2 电表潜动的故障排除方法潜动大多数都是由于电表过载或其他不明原因使电流线圈中的一部分短路,从而导致电压工作磁通分裂成不同时空的两部分磁通,它可以是正向的,但同时也可以是反向的。

还有一种原因是,三相有功电度表安装时,没有按照正相序安装,这时也会导致单相电度表相,还有地线接反发生电表潜动,如果是因为这个原因,只要将相序改正,或者将相零线颠倒过来即可排除故障。

若是由于电度表本身造成的潜动。

就应该及时将表送至专业的计量检测部门进行检修调整。

2、电度裹电压线圈失压2.1 电度表电压线圈失压的判断由于长期过负荷或经常受冲击负荷的影响。

会导致电流线圈发生短路,引起电度表误差增加。

对这种故障的判断,对流压分开接线的电度表,可让电表带一稳定负荷,然后用导线依次短接各相电流线圈。

变电所常见故障及分析诊断变电所是电力系统的重要部分，它起着能源输送、配电调度和保护安全的作用。

然而，由于变电设备长时间运行和外部环境等因素的影响，变电所常常会遇到各种故障。

本文将介绍一些常见的变电所故障类型，并提供相应的分析诊断方法。

1.输电线路故障分析诊断方法：-检查线路电流和电压，判断是否存在短路或接地故障。

-使用红外测温仪检查线路温度，发现异常温度即可能存在故障。

-使用继电保护装置检测线路过流和地故障，根据保护装置的报警信息判断故障类型。

2.变压器故障变压器是变电所中最重要的设备之一，常见的故障包括绕组短路、绝缘老化和油液污染等。

分析诊断方法：-检查变压器油温和油位，异常温度和低油位可能表明变压器存在故障。

-使用红外测温仪检查变压器绕组温度，发现异常温度即可能存在绕组短路故障。

-使用继电保护装置检测变压器绕组电流和绝缘电阻，根据保护装置的报警信息判断故障类型。

3.开关设备故障开关设备是变电所中用于控制和隔离电气回路的重要装置，常见的故障包括接触不良、断路器失灵和隔离开关接触不牢等。

分析诊断方法：-检查断路器和隔离开关的运行机构，是否存在卡滞、断裂等问题。

-使用电流表和电压表检测开关设备的电流和电压，判断是否存在接触不良。

-使用红外测温仪检查开关设备的接触面温度，异常温度可能表明存在故障。

4.防雷系统故障防雷系统是变电所中用于防止雷击和电力浪涌的重要装置，常见的故障包括接地电阻过大和避雷器过电流。

分析诊断方法：-检查接地电阻，过大的接地电阻可能表明接地系统存在故障。

-使用继电保护装置检测避雷器电流，根据保护装置的报警信息判断故障类型。

总之，变电所常见的故障包括输电线路故障、变压器故障、开关设备故障和防雷系统故障等。

分析诊断这些故障可以使用红外测温仪、电流表、电压表和继电保护装置等设备，根据设备的测量结果和保护装置的报警信息来判断故障类型。

及时发现和解决这些故障，可以确保变电所的安全运行。

变电站常见故障分析及处理方法变电所常见故障的分析及处理方法一、仪用互感器的故障处理当互感器及其二次回路存在故障时，表针指示将不准确，值班员容易发生误判断甚至误操作，因而要及时处理。

1、电压互感器的故障处理。

电压互感器常见的故障现象如下：（1）一次侧或二次侧的保险连续熔断两次。

（2）冒烟、发出焦臭味。

（3）内部有放电声，引线与外壳之间有火花放电。

（4）外壳严重漏油。

发现以上现象时，应立即停用，并进行检查处理。

1、电压互感器一次侧或二次侧保险熔断的现象与处理。

（1）当一次侧或二次侧保险熔断一相时，熔断相的接地指示灯熄灭，其他两相的指示灯略暗。

此时，熔断相的接地电压为零，其他两相正常略低；电压回路断线信号动作；功率表、电度表读数不准确；用电压切换开关切换时，三相电压不平衡；拉地信号动作（电压互感器的开口三角形线圈有电压33v）。

当电压互感器一交侧保险熔断时，一般作如下处理：拉开电压互感器的隔离开关，详细检查其外部有元故障现象，同时检查二次保险。

若无故障征象，则换好保险后再投入。

如合上隔离开关后保险又熔断，则应拉开隔离开关进行详细检查，并报告上级机关。

若切除故障的电压互感器后，影响电压速断电流闭锁及过流，方向低电压等保护装置的运行时，应汇报高度，并根据继电保护运行规程的要求，将该保护装置退出运行，待电压互感器检修好后再投入运行。

当电压互感器一次侧保险熔断两相时，需经过内部测量检查，确定设备正常后，方可换好保险将其投入。

（2）当二次保险熔断一相时，熔断相的接地电压表指示为零，接地指示灯熄灭；其他两相电压表的数值不变，灯泡亮度不变，电压断线信号回路动作；功率表，电度表读数不准确电压切换开关切换时，三相电压不平衡。

当发现二次保险熔断时，必须经检查处理好后才可投入。

如有击穿保险装置，而B相保险恢复不上，则说明击穿保险已击穿，应进行处理。

2、电流互感器的故障处理。

电流互感器常见的故障现象有：（1）有过热现象（2）内部发出臭味或冒烟（3）内部有放电现象，声音异常或引线与外壳间有火花放电现象（4）主绝缘发生击穿，并造成单相接地故障（5）一次或二次线圈的匝间或层间发生短路（6）充油式电流互感器漏油（7）二次回路发生断线故障当发现上述故障时，应汇报上级，并切断电源进行处理。

如何辨别电能表是否烧坏
在抄表的过程中，有时会看到电能表存在这样和那样的问题，那么如何确定电能表是否损坏，以下几种情况供大家参考：
1.观看电能表外观有无异常。

看玻璃窗里面有没有白、黄色斑痕及线圈绝缘烧损的异物。

如果有，说明电能表已经烧坏。

2.如发现电能表表尾烧焦，塑料表盖变形，表计运转异常时，应检查电源线是否发生故障。

如果有，再检查保险丝是否熔断，如保险丝没有熔断，无疑是保险丝容量已超过电能表的额定电流值。

3.当发现电能表异常运转时，应查看用户是否使用大功率电器，或者负荷已超过电能表的额定容量，如果负荷超过电能表的额定容量，就有可能将电能表烧坏。

4.当发现用户的电能表不转而电流线圈基本完好时，可用万能表电阻挡测试电压线圈，万能表指针不动，证明电压线圈烧断。

变电站五种常见异常信号的分析及处理江苏省大丰市供电公司陈长红２24100【摘要】异常信号在变电站的主要作用就是在变电站设备发生事故或异常时，以指示灯、保护面板文字信息发出告警信号，并上传到监控中心，便于监控值班人员迅速、准确地判断事故的性质、范围和设备异常的性质与地点，以便正确处理。

异常信号主要是连接在二次回路中,但它既能反映二次回路异常和故障，也能反映一次设备的异常和故障,因此在实际运行当中具有非常重要的地位，在平时的工作中,如果能够对一些比较常见异常信号分析透彻，找出其发出信号时的原因，就能准确判断出异常信号所反映的问题,并有针对性的采取合理的对策,及时消除缺陷,对提高值班质量和保证设备正常运行大有益处。

关键词：异常信号分析处理引言变电站中异常信号大致相同，也有的因为设备类型不同而有一定的差异。

但总的来说主要是两种。

一种是事故信号,如:保护动作、重合闸动作等，一种是异常信号,如：冷却器故障、PＴ失压、交流电压回路断线、控制回路断线、电流回路断线等.下面针对五类常见异常信号进行分析,并列出处理方法。

1 “主变冷却器全停故障"、或“冷却器I、IＩ路工作电源故障”信号1。

1 光字牌发出“主变冷却器全停故障”信号根据上图分析，造成异常信号发出“主变冷却器全停故障”原因有:（1)电压继电器1ＹJ、2YJ是否同时故障（2)时间继电器１ＳJ、２SJ是否同时故障(３）I路工作电源保险ＲＤ1、II路工作电源保险ＲＤ2同时熔断（４)１号、2号所变同时故障失电,或冷却器I、II路工作电源同时故障或系统失电（5)冷却器工作电源中性线断线（６）直流控制电源消失（7)交流接触器１C、２Ｃ是否同时故障（8)ＺＪ接点接触不良（9）1ＲD、2ＲD是否同时熔断1.2异常信号发出“冷却器I工作电源故障”原因分析根据此图与主变冷却器回路图综合分析,造成异常信号发出“冷却器I工作电源故障"原因有:（1）I路工作电源保险RD1、１ＲD是否熔断(2）交流接触器1Ｃ是否接触不良(3）电压继电器1YJ是否正常、接触是否良好（4）时间继电器1ＳＪ是否正常、接触是否良好（5）1号所用电消失（6)Ｉ路工作电源回路有无断线、接触不良情况１．3 处理方法:(１）冷却器出现全停时要引起高度重视,因为运行规程规定:强油循环自耦变在失去冷却装置时,一般允许运行20分钟,２０分钟后如果温度没有上升到７5度时则能继续运行到75度，但最长运行时间不得超过一小时.所以要快速判明原因，尽快恢复冷却装置的运行。
