综合接地技术交底

2。 综合接地贯通电缆的埋设
(1)施工工序流程图（图一）
(2）施工要点:
1）路基面碾压平：电缆槽沟槽开挖完成后，侧定纵向贯通地线埋设位置，开挖出出20cm的小槽，以敷设贯通地线。
2）成槽:沿白灰先用人工以锹、镐等小型工具在沟槽槽底约20cm深宽度约150㎜的小槽。清除槽内虚碴及碎石块等坚硬凸出物，达到设计标高且平整无突出变起伏，满足铺设综合接地线的要求.
（3）铺设综合贯通地线：经检查合格后向小槽内回填40㎜厚粒径不大于５㎜的土壤，然后敷设综合接地，地线敷设采用电缆支架 ，
图一：贯通电缆施工工序流程图
人力间隔200㎜。
(4）分支引接及横向连接线的埋设
1）分支引接及横向连接线的埋设：贯通地线敷设完成后每隔50 m左右(路基接触网支柱基础位置）及公跨铁、人行天桥处 引出一根分支接线，每隔500 m路基两侧贯通地线进行横向连接一次。分支引连接线与综合贯通地线的型号规格相同，引接线与综合贯通地线用“C”字连接器以压接方式连接,压接采用12t的专用压接钳.

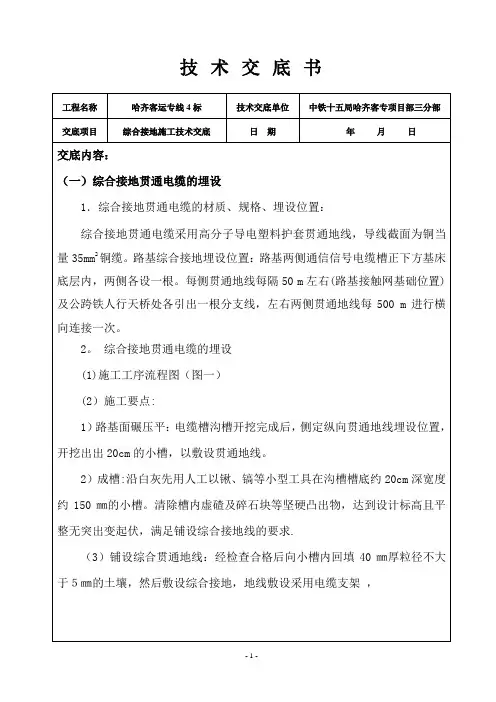

技术交底书
工程名称
哈齐客运专线4标
技术交底单位
中铁十五局哈齐客专项目部三分部
交底项目
综合接地施工技术交底
日期
年月日
交底内容：
（一）综合接地贯通电缆的埋设
1．综合接地贯通电缆的材质、规格、埋设位置：
综合接地贯通电缆采用高分子导电塑料护套贯通地线，导线截面为铜当量35mm2铜缆。路基综合接地埋设位置：路基两侧通信信号电缆槽正下方基床底层内，两侧各设一根。每侧贯通地线每隔50 m左右(路基接触网基础位置)及公跨铁人行天桥处各引出一根分支线，左右两侧贯通地线每500 m进行横向连接一次。
2）贯通地线的续接
该工序进行单独交底。

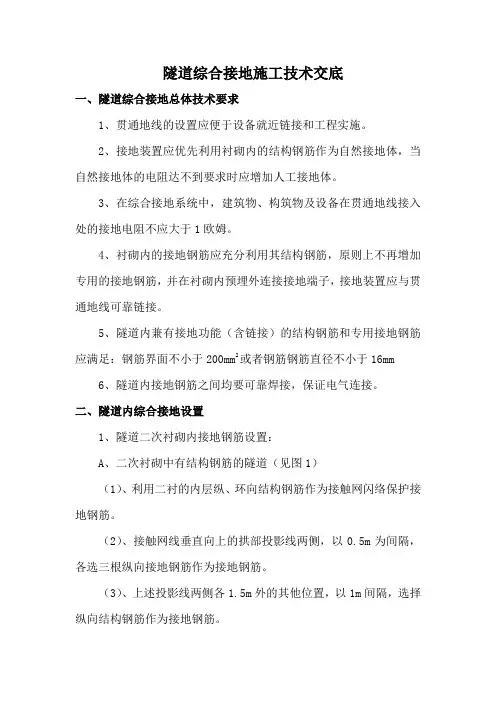

隧道综合接地施工技术交底一、隧道综合接地总体技术要求1、贯通地线的设置应便于设备就近链接和工程实施。

2、接地装置应优先利用衬砌内的结构钢筋作为自然接地体，当自然接地体的电阻达不到要求时应增加人工接地体。

3、在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1欧姆。

4、衬砌内的接地钢筋应充分利用其结构钢筋，原则上不再增加专用的接地钢筋，并在衬砌内预埋外连接接地端子，接地装置应与贯通地线可靠链接。

5、隧道内兼有接地功能（含链接）的结构钢筋和专用接地钢筋应满足：钢筋界面不小于200mm2或者钢筋钢筋直径不小于16mm6、隧道内接地钢筋之间均要可靠焊接，保证电气连接。

二、隧道内综合接地设置1、隧道二次衬砌内接地钢筋设置：A、二次衬砌中有结构钢筋的隧道（见图1）（1）、利用二衬的内层纵、环向结构钢筋作为接触网闪络保护接地钢筋。

（2）、接触网线垂直向上的拱部投影线两侧，以0.5m为间隔，各选三根纵向接地钢筋作为接地钢筋。

（3）、上述投影线两侧各1.5m外的其他位置，以1m间隔，选择纵向结构钢筋作为接地钢筋。

（4）、在每个台车位（作业段）中部各选一根环向结构钢筋作为环向接地钢筋，环纵向接地钢筋间距可靠焊接；纵向接地钢筋在作业段间可不连接。

B、二衬无结构钢筋的隧道，不再单独考虑接地钢筋设置（见图2）C、线路两侧的贯通地线通过隧道内环向接地钢筋实现横向连接。

2、隧道接地极设置（见图3、4、5）（1）、ⅣⅤ级围岩隧道，利用系统锚杆、钢拱架（或钢筋网）作为接地极。

（2）、Ⅲ级围岩隧道，利用系统锚杆和专用环向接地钢筋作为接地级。

（3）、Ⅱ级围岩隧道，利用隧道地板的下层结构钢筋作为接地极。

（4）、锚杆接地极以一个台车长度为间隔设置，用作接地极的锚杆环向间距要求为2倍锚杆长度，接地锚杆与钢筋网、钢架或专用环向接地钢筋可靠焊接，再与两侧电缆槽外缘的纵向接地钢筋连接。

（5）、隧道底板接地极按照1m间隔选用底板结构钢筋作为接地极钢筋，即在隧道底板的底层形成一个1m×1m的单层钢筋网，中部“十字”交叉的两根钢筋上的网格节点要求施以“L”型焊接，其他节点绑扎，底板接地钢筋网按照一个台车位的长度考虑，间隔一个台车位设置一处。

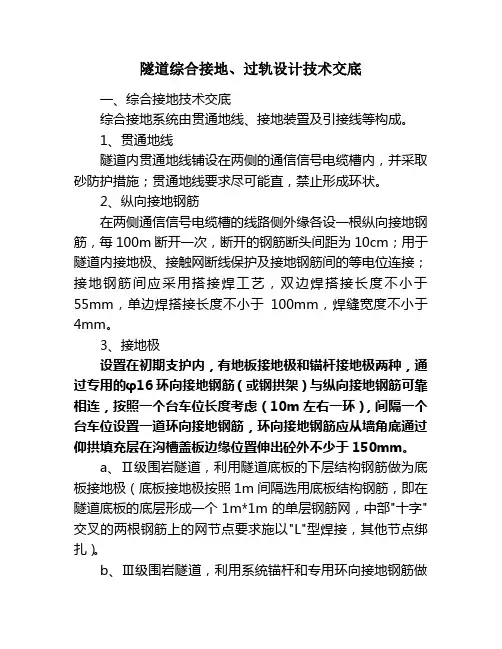

隧道综合接地、过轨设计技术交底一、综合接地技术交底综合接地系统由贯通地线、接地装置及引接线等构成。

1、贯通地线隧道内贯通地线铺设在两侧的通信信号电缆槽内，并采取砂防护措施；贯通地线要求尽可能直，禁止形成环状。

2、纵向接地钢筋在两侧通信信号电缆槽的线路侧外缘各设一根纵向接地钢筋，每100m断开一次，断开的钢筋断头间距为10cm；用于隧道内接地极、接触网断线保护及接地钢筋间的等电位连接；接地钢筋间应采用搭接焊工艺，双边焊搭接长度不小于55mm，单边焊搭接长度不小于100mm，焊缝宽度不小于4mm。

3、接地极设置在初期支护内，有地板接地极和锚杆接地极两种，通过专用的φ16环向接地钢筋（或钢拱架）与纵向接地钢筋可靠相连，按照一个台车位长度考虑（10m左右一环），间隔一个台车位设置一道环向接地钢筋，环向接地钢筋应从墙角底通过仰拱填充层在沟槽盖板边缘位置伸出砼外不少于150mm。

a、Ⅱ级围岩隧道，利用隧道底板的下层结构钢筋做为底板接地极（底板接地极按照1m间隔选用底板结构钢筋，即在隧道底板的底层形成一个1m*1m的单层钢筋网，中部"十字"交叉的两根钢筋上的网节点要求施以"L"型焊接，其他节点绑扎）。

b、Ⅲ级围岩隧道，利用系统锚杆和专用环向接地钢筋做为接地极。

c、Ⅳ级以上围岩隧道，利用系统锚杆、钢拱架做为接地极（用作接地极的系统锚杆环向间距要求为2倍锚杆长度，接地锚杆要与钢拱架或专用环向接地钢筋可靠焊接，确保接地生效）。

4、接触网闪络保护接地设置在二次衬砌内，从隧道进口2m处开始，在隧道拱部中央每间隔200m预埋两个接触网接地端子，通过专用的φ16环向接地钢筋（或二衬环向钢筋）与纵向接地钢筋可靠相连，环向接地钢筋应从墙角底通过仰拱填充层在沟槽盖板边缘位置伸出砼外不少于150mm。

（另：对于二衬砼为钢筋混凝土的地段，设计要求每台车位内的环向接地钢筋都要与纵向接地钢筋相连，本人分析，既然①在无钢筋地段衬砌砼中环向接地钢筋可以按200m间距设置，②在有钢筋地段衬砌砼中与环向钢筋相连的纵向钢筋可以在台车头尾断开，那么对于有钢筋地段衬砌中每台车位设置环向接地钢筋是否必要？此段仅供技术交流，不作为交底内容，请大家严格按设计施工。

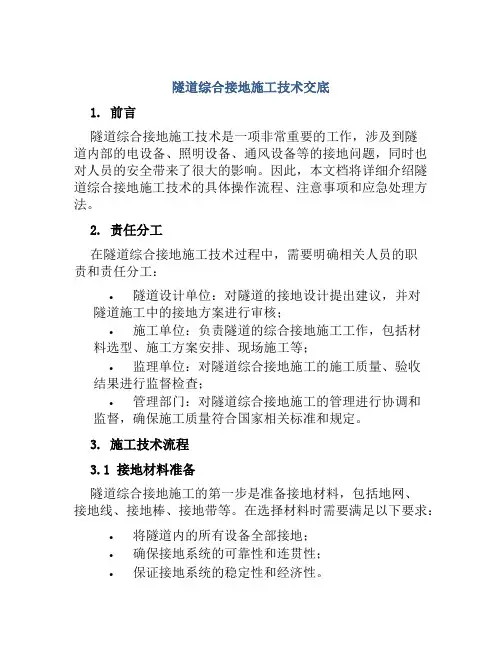

隧道综合接地施工技术交底1. 前言隧道综合接地施工技术是一项非常重要的工作，涉及到隧道内部的电设备、照明设备、通风设备等的接地问题，同时也对人员的安全带来了很大的影响。

因此，本文档将详细介绍隧道综合接地施工技术的具体操作流程、注意事项和应急处理方法。

2. 责任分工在隧道综合接地施工技术过程中，需要明确相关人员的职责和责任分工：•隧道设计单位：对隧道的接地设计提出建议，并对隧道施工中的接地方案进行审核；•施工单位：负责隧道的综合接地施工工作，包括材料选型、施工方案安排、现场施工等；•监理单位：对隧道综合接地施工的施工质量、验收结果进行监督检查；•管理部门：对隧道综合接地施工的管理进行协调和监督，确保施工质量符合国家相关标准和规定。

3. 施工技术流程3.1 接地材料准备隧道综合接地施工的第一步是准备接地材料，包括地网、接地线、接地棒、接地带等。

在选择材料时需要满足以下要求：•将隧道内的所有设备全部接地；•确保接地系统的可靠性和连贯性；•保证接地系统的稳定性和经济性。

3.2 接地方案设计在接地施工前，需要根据隧道的特殊情况，制定接地方案。

其中需要考虑以下因素：•隧道的长度、横断面大小；•隧道内设备的种类和数量；•隧道内电气设备的功率和电源；•隧道内照明、通风设备等的安装位置和布局；•隧道内地质环境（岩层、土层）等因素。

3.3 接地施工准备在施工前需要对现场进行清理，确保施工现场整洁，同时要保证施工人员的安全。

具体工作包括：•清理施工现场；•设置安全防护标志；•制定施工安全计划；•停止现场其他设备的运行。

3.4 接地线敷设选择好合适的敷设方式，根据设计方案对地网、接地线进行敷设。

敷设时需要考虑以下因素：•线路的通路和通断情况；•接地线材和设备的选用；•接地系统的绝缘和接触。

3.5 接地棒固定对接地棒进行固定，使其能够良好接触地面，同时防止接地棒腐蚀、松动等问题。

在固定过程中需要注意以下因素：•接地棒的数量和位置；•接地棒与地面接触的质量；•接地棒与金属结构之间的接触和间隙。
