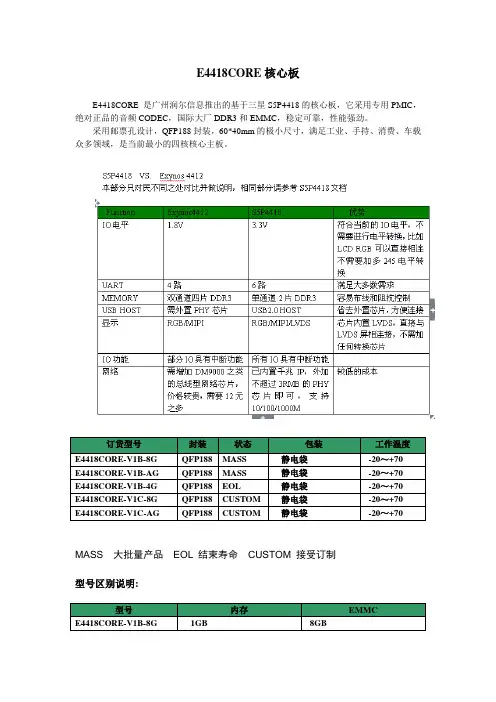

E4418CORE核心板E4418CORE 是广州润尔信息推出的基于三星S5P4418的核心板，它采用专用PMIC，绝对正品的音频CODEC，国际大厂DDR3和EMMC，稳定可靠，性能强劲。

采用邮票孔设计，QFP188封装，60*40mm的极小尺寸，满足工业、手持、消费、车载众多领域，是当前最小的四核核心主板。

订货型号封装状态包装工作温度E4418CORE-V1B-8G QFP188 MASS 静电袋-20～+70E4418CORE-V1B-AG QFP188 MASS 静电袋-20～+70E4418CORE-V1B-4G QFP188 EOL 静电袋-20～+70E4418CORE-V1C-8G QFP188 CUSTOM 静电袋-20～+70E4418CORE-V1C-AG QFP188 CUSTOM 静电袋-20～+70 MASS 大批量产品EOL 结束寿命CUSTOM 接受订制型号区别说明:型号内存EMMCE4418CORE-V1B-8G 1GB 8GBE4418CORE-V1B-AG 1GB 16GB E4418CORE-V1C-8G 2GB 8GB E4418CORE-V1C-AG 2GB 16GB E4418CORE-V1B-4G 1GB 4GB功能描述CPU S5P4418 四核COTEX A9处理器内存1GB DDR3，带宽32位 800MHzEMMC 8GB/16GB/32GB，标配8GBRGB显示24位 RGB888，最大支持1920*1080HDMI 符合 HDMI1.4a，最大支持1920*1080LVDS 单通道，最大支持1920*1080GMAC 支持接网络PHY芯片USB HOST 符合USB2.0协议USB OTG 符合 USB OTG2.0协议UART 6路UART，其中UART1五线SPI 两路SPI接口IIC 3路IICCAMERA 1路并行接口，最大支持800万像素MIC 1路MIC输入SPEAK 1路最大1.8W喇叭输出耳机1路耳机输出，带插入检测PCM 1路PCM输出，可接蓝牙耳机和MODEM通话ADC 2路 ADC模拟输入，1.8V最大电压GPIO 最大支持53个GPIO，带有输入输出和中断功能SDIO1 支持WIFISDIO2 连接SDCARDPWM 2路 PWM输出PDM 1路 PDM，接红外传感器RTC RTC电源输入3.3V电源输出 3.3V电源输出，最大1A支持5V电源输入5V供电电源输入电池输入支持单节锂电池输入，带有NTC引脚USB 5V输入支持USB 5V输入复位输出复位输出，供外部设备使用ALIVE_GPIO 两路ALIVE GPIO，在休眠时保持电压不变充电指示灯指示充电状态Android软件特征与NEXELL合作伙伴，软件持续更新，永久维护1.Bootloader 版本：u-boot-2014-07●支持cramfs/yaffs镜像烧写●支持usb启动●支持USB下载●支持emmc启动●支持SD启动●支持通过SD卡烧写系统●支持fastboot协议下载烧写系统2.内核版本：linux3.4.39●LCD驱动●LCD背光驱动(PWM)●电容式触摸屏驱动●HDMI驱动●HSMMC/SD/MMC/SDIO驱动●IIC驱动●SPI驱动●看门狗驱动●KEYBD驱动程序●AUDIO音频驱动，●DMA驱动●RTC实时时钟驱动●USB HOST/DEVICE驱动●CMOS 摄像头驱动●模拟摄像头PAL或NTSC驱动●100M/1000M以太网驱动●SD卡驱动，最大支持32G● 4G 驱动 ● 485驱动 ● Led 驱动 ● 6个串口驱动● 加速度传感器驱动 ● Can 总线驱动 ● SDIO WIFI 驱动 ● Bluetooth 驱动 ● 电池电量检测● USB ADB 驱动，可以进行ADB 调试,同时把开发板当U 盘使用3. Android 版本：Android4.4.2（Kitkat ）● 支持BT ● 支持以太网上网 ● 支持WIFI 上网● 支持LCD ，HDMI 同步输出● 支持CMOS/CCD Camera 拍照与视频录制 ● 支持GPS ，支持电子地图 ● 支持LCD 背光调节 ● 支持横竖屏切换 ● 支持USB ADB● 支持2路USB 鼠标，U 盘及其他功能扩展 ● 支持SD 卡扩展 ● 支持音频播放与录制 ● 支持电池启动，并显示电量 ● 支持APP Market● 集成开发板can 总线，485，串口，LED 测试程序引脚定义列表PIN FUNC1 FUNC2 描述1 GMAC_MDIO GPIOE21 配置PHY 芯片两线数据信号2 PHY_INTn GPIOE23 PHY 芯片中断 3 GMAC_TXCLK GPIOE24GMAC 发送数据信号4 GMAC_TXEn GPIOE115 GMAC_TXD3 GPIOE106 GMAC_TXD2 GPIOE9 7GMAC_TXD1GPIOE88 GMAC_TXD0 GPIOE7 9 GMAC_TXER10 VDD_RTC 1.8V RTC 时钟供电 11 GPIOE26 GPIO with Interrupt 12 GPIOE27 GPIO with Interrupt 13 GPIOE28 GPIO with Interrupt 14 GPIOE29 GPIO with Interrupt 15 GPIOC17 GPIO with Interrupt 16 GPIOC4 GPIO with Interrupt17 ALIVE_GPIO5GPIO with Interrupt(SLEEP 时电平保持) 18 CAM0_D0 GPIOD28CMOS CAMERA 接口19 CAM0_D1 GPIOD29 20 CAM0_D2 GPIOD30 21 CAM0_D3 GPIOD31 22 CAM0_D4 GPIOE0 23 CAM0_D5 GPIOE1 24 CAM0_D6 GPIOE2 25 CAM0_D7 GPIOE3 26 CAM0_PCLK GPIOE4 27 CAM0_HSYNC GPIOE5 28 CAM0_VSYNC GPIOE6 29 CAM0_RST GPIOA28 30 CAM0_MCLK GPIOC13 31 GNDSDIO 通道2，建议接SD 卡 32 SD2_D0 33 SD2_D0 34 SD2_D0 35 SD2_D0 36 SD2_CMD 37 SD2_CLK 38 SD2_CD SDIO 通道2片选39 ADC1 ADC 转换通道1，最大1.8V 输入 40 ADC0 ADC 转换通道0，最大1.8V 输入 41 SPI0_CLK GPIOC29SPI 通道042 SPI0_CS GPIOC30 43 SPI0_MOSI GPIOC31 44 SPI0_MISO GPIOD0 45 IIC1_SCL GPIOD4 IIC 通道1 46 IIC1_SDA GPIOD5 47 IIC2_SCL GPIOD6 IIC 通道2 48 IIC2_SDA GPIOD7 49 IIC0_SCL GPIOD2 IIC 通道0 50IIC0_SDAGPIOD351 CVBS 此功能保留 52 TXD3 UART3 53 RXD3 54 TXD2 UART2 55 RXD2 56 TXD1 UART1 57 RXD1 58 TXD0 UART059 RXD0 60 SD1_D3SDIO 通道1，建议接WIFI61 SD1_D2 62 SD1_D1 63 SD1_D0 64 SD1_CLK 65 SD1_CMD 66 GND67 CTS1 UA T1 CTS 68 RTS1 UART1 RTS 69 TXD4 UART470 RXD4 71 PWM0 GPIOD1 PWM 信号通道0 72 IR_INT GPIOD8 红外管接入PPM 73 TXD5 UART574 RXD5 75 GPIOB24 GPIO with Interrupt 76 GPIOB25 GPIO with Interrupt 77 GPIOB26 GPIO with Interrupt 78 GPIOB27 GPIO with Interrupt 79 GPIOC24 GPIO with Interrupt 80 Force_USB_BOOT 置低从USB 启动 82 Force_SD2_BOOT 置低从SD2启动83 HP_DET 耳机接入探测，拉低检测到接入 84 PCM_SYNC音频PCM 功能，接入BT 或MODEM 85 PCM_CLK 85 PCM_OUT 86 PCM_IN 87 AGND 音频GND ，通过磁珠接GND 88 SPK+ 接喇叭，最大可接1.8W/8ohm 89 SPK- 90 MONO+ 音频LINE IN 信号 91 MONO- 92 MIC_BIAS MIC 偏置电压 93HPR耳机信号94 HPL 95 DMIC_CLK 数字MIC 时钟信号 96 MIC1+模拟MIC 正信号97 MIC1- DMIC_DATA 模拟MIC 负信号/数字MIC DA TA 信号 98 GPIOC11 SPI2_MISO GPIO with Interrupt 99 GPIOC12 SPI2_MOSI GPIO with Interrupt 100 GPIOC10 SPI2_CS GPIO with Interrupt 101 GPIOC9 SPI2_CLK GPIO with Interrupt 102 VDEn GPIOA27 LCD DE 信号 103 HSYNC GPIOA26 LCD 行同步信号 104 VSYNC GPIOA25 LCD 场同步信号 105 VCLK GPIOA0 LCD 时钟信号 106 VD0 GPIOA1LCD B 信号107 VD1 GPIOA2 108 VD2 GPIOA3 109 VD3 GPIOA4 110 VD4 GPIOA5 111 VD5 GPIOA6 112 VD6 GPIOA7 113 VD7 GPIOA8 114 VD8 GPIOA9LCD G 信号 115 VD9 GPIOA10 116 VD10 GPIOA11 117 VD11 GPIOA12 118 VD12 GPIOA13 119 VD13 GPIOA14 120 VD14 GPIOA15 121 VD15 GPIOA16 122 VD16 GPIOA17LCD R 信号 123 VD17 GPIOA18 124 VD18 GPIOA19 125 VD19 GPIOA20 126 VD20 GPIOA21 127 VD21 GPIOA22 128 VD22 GPIOA23 129 VD23 GPIOA24 130 BAT- 电池负极 131 BAT+ 电池正极 132 GND 133 nRESET 复位输出134 CHG_LED 充电指示灯，高有效 135 BAT_NTC 电池充电温度检测 136PWR_KEY电池供电时启动按键137 VDD33 3.3V 输出，最大有效电流600mA 138 VSYS 系统电源路径输出，最大5V/A 139 VDD_USB USB 供电电源输入，最大5V 140 DC5V 5V 输入，最大电流1.5A 保证 141 DC5V 142 GPIOB16 GPIO with Interrupt 143 GPIOB11 GPIO with Interrupt 144 PWM2 GPIOC14 PWM 信号通道2 145 GPIOB9 GPIO with Interrupt 146 GPIOB8 GPIO with Interrupt 147 GPIOC28 GPIO with Interrupt 148 GPIOC8 GPIO with Interrupt 149 GPIOC2 GPIO with Interrupt 150 GPIOC1 GPIO with Interrupt 151 GPIOC0 GPIO with Interrupt 152 USBH_D+USB HOST 2.0 153 USBH_D- 154 OTG_VBUS OTG 供电引脚 155 OTG_D- OTG 数据线 156 OTG_D+ 157 OTG_ID158 OTG_DRVBUS 使能OTG 向外输出电源信号 159 HDMI_HPD HDMI 插入检测信号 160 HDMI_CEC HDMI CEC 信号 161 HDMI_TXCLKNHDMI 信号 162 HDMI_TXCLKP 163 HDMI_TXN0 164 HDMI_TXP0 HDMI 信号165 HDMI_TXN1 166 HDMI_TXP1 167 HDMI_TXN2 168 HDMI_TXP2 169 GND170 LVDS_TXP3LVDS 信号171 LVDS_TXN3 172 LVDS_TXCLKP 173 LVDS_TXCLKN 174 LVDS_TXP2 175 LVDS_TXN2 176 LVDS_TXP1 177 LVDS_TXN1 178 LVDS_TXP0 179LVDS_TXN0180 GND181 GMAC_RXD3 GPIOE17GMAC 数据接收信号182 GMAC_RXD2 GPIOE16 183 GMAC_RXD1 GPIOE15 184 GMAC_RXD0 GPIOE14 185 GMAC_RXCLK GPIOE18 186 GMAC_RXDV GPIOE19 187 PHY_nRST GPIOE21 复位PHY 芯片188 GMAC_MDC GPIOE20 配置PHY 芯片两线时钟信号。

三星S5P4418开发板是深圳友坚恒天科技有限公司基于成熟ARM解决方案，研发设计的一款低功耗、高性能、功能完善的三星4418处理器评估板开发板，是一款四核cortex-a9开发板。

型号为友坚4418，搭配1GB DDR3内存,4GB EMMC存储，支持Android4.4操作系统。

UT4418开发板提供原理图和各种源代码。

各种资料在论坛上分享，提供技术支持。

功能特性：1.CPU：S5P4418主频：1.4GHz2.RAM：1G3.ROM：4G eMMC4.PMU：NEX20005.支持7寸电容屏1024X600分辨率，10.1寸电容屏1280*800分辨率6.板载5路UART7.板载4路PWM8.板载通用GPIO12路9.板载2路SPI接口10.板载2路I2C接口11.板载6路12BIT ADC12.板载一路MIPI DSI显示屏接口和一路LVDS显示屏接口13.板载一路MIPI CSI摄像头接口14.板载WIFI模块15.板载千M以太网接口16.板载HDMI接口17.板载VGA接口18.板载音频输出接口和MIC输入19.板载3路USB2.0HOST接口和1路USB2.0OTG接口20.板载TF卡槽21.板载IR接收头22.板载G_SENSOR23.板载RTC电池24.板载充电管理可外挂锂电池25.板载4GB EMMC和1GB DDR3工艺制程28nm封装尺寸0.65mm引脚间距，17*17mm513－FCFBGA封装CPU架构Cortex-A9四核缓存容量32KB*4I/D缓存，1MB二级缓存DDR3接口单通道2片DDR332位数据总线，高达800MHz工作频率多媒体解码H.263H.264MPEG1，MPEG2,MPEG4,VCI,VP8,Theora,AVS,RV8/9/10,MJPEG(几乎全格式)多媒体编码263H.264MPEG4，MJPEG显示接口RGB/MIPI/LVDS(支持LVDS输出，可直接与LVDS屏相连接)最大显示分辨率2048*1280以太网接口集成1000M以太网控制器IO功能所有IO具有中断功能GPIO电平 3.3V(符合当前的3.3V IO电平，不需要进行电平转换) ADC8路12bit~1.8VUART6路网络内置千兆IP,支持10/100/1000M芯片ID支持128BIT唯一ID号。

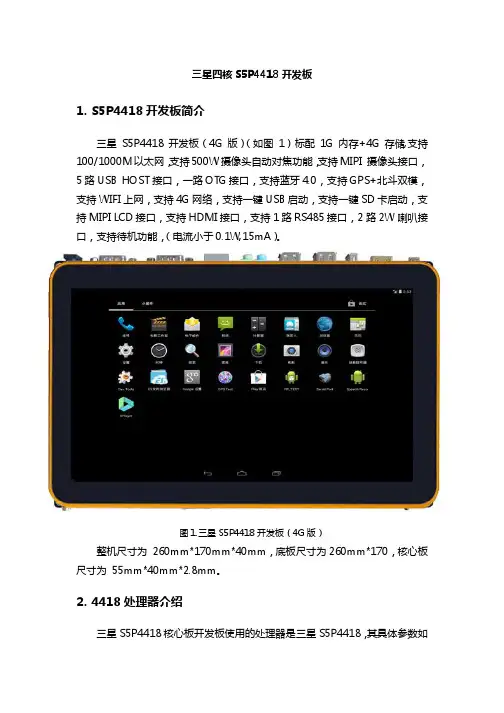

三星四核S5P4418开发板1.S5P4418开发板简介三星S5P4418开发板（4G版）（如图1）标配1G内存+4G存储,支持100/1000M以太网，支持500W摄像头自动对焦功能，支持MIPI 摄像头接口，5路USB HOST接口，一路OTG接口，支持蓝牙4.0，支持GPS+北斗双模，支持WIFI上网，支持4G网络，支持一键USB启动，支持一键SD卡启动，支持MIPI LCD接口，支持HDMI接口，支持1路RS485接口，2路2W喇叭接口，支持待机功能，（电流小于0.1W,15mA）。

图1.三星S5P4418开发板（4G版）整机尺寸为 260mm*170mm*40mm，底板尺寸为260mm*170，核心板尺寸为 55mm*40mm*2.8mm。

2.4418处理器介绍三星S5P4418核心板开发板使用的处理器是三星S5P4418，其具体参数如下。

型号：三星4418制程：28 nm 制程工艺指令集：ARMv7CPU架构：Cortex-A9CPU核心： 4CPU频率：1.4GHz支持MALI MP2 3D图形加速器、1M byte L2缓存视频解码能力：支持(H.264.MPEG4-ASP H.263 VC-1 MPEG-1/2 VP8 AVS RV8/9/10 RV8/9/10)1080P解码视频编码能力：支持(H.264 MPEG4 H.263)1080P编码3.S5P4418开发板硬件配置RP4418开发板（4G版）是一款高性能的四核Cortex-A9核心板，由深圳荣品电子设计、生产和发行销售。

它采用三星S5P4418处理器，运行主频可高达1.4GHz，S5P4418内部集成了Mali-400 MP高性能图形引擎，支持3D图形流畅运行，并可播放1080P全高清视频。

RP4418支持网卡、音频，1080P HDMI音视频同步输出等功能。

RP4418支持32位内存总线，支持1GB内存，支持动态电源管理，能够支持4GB、8GB、16GB、32GB INAND存储。
