7米挡土墙验算书

重力式挡土墙验算[执行标准：公路]计算项目：仰斜式路堑墙挡土墙承载力250高7米计算时间：2013-11-06 22:11:15 星期三------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身高: 7.000(m)墙顶宽: 2.000(m)面坡倾斜坡度: 1:0.350背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.600(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬工砌体容重: 24.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500墙身砌体容许压应力: 6800.000(kPa)墙身砌体容许弯曲拉应力: 430.000(kPa)墙身砌体容许剪应力: 850.000(kPa)材料抗压强度设计值: 7.820(MPa)系数醩: 0.0020挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基承载力特征值: 250.000(kPa)地基承载力特征值提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 1.000 0.000 02 1.000 1.000 0坡面起始距离: 0.000(m)地面横坡角度: 75.000(度)填土对横坡面的摩擦角: 17.500(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.644(m)处的库仑主动土压力无荷载时的破裂角 = 15.000(度)按实际墙背计算得到:第1破裂角： 15.000(度)Ea=50.892(kN) Ex=50.595(kN) Ey=5.488(kN) 作用点高度 Zy=2.548(m) 墙身截面积 = 18.934(m2) 重量 = 454.418 (kN)(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 445.594(kN) En = 15.304(kN) Wt = 89.119(kN) Et = 48.537(kN) 滑移力= -40.582(kN) 抗滑力= 230.449(kN)滑移力为负值，不计算抗滑移稳定安全系数！滑动稳定方程验算：滑动稳定方程满足: 方程值 = 308.207(kN) > 0.0地基土层水平向: 滑移力= 50.595(kN) 抗滑力= 239.291(kN)地基土层水平向: 滑移验算满足: Kc2 = 4.730 > 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.667 (m)相对于墙趾点，Ey的力臂 Zx = 3.731 (m)相对于墙趾点，Ex的力臂 Zy = 1.904 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 96.326(kN-m) 抗倾覆力矩= 1232.461(kN-m)倾覆验算满足: K0 = 12.795 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 893.738(kN-m) > 0.0(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 460.897(kN) 作用于墙趾下点的总弯矩=1136.135(kN-m) 基础底面宽度 B = 3.285 (m) 偏心距 e = -0.823(m)基础底面合力作用点距离基础趾点的距离 Zn = 2.465(m)基底压应力: 趾部=0.000 踵部=374.762(kPa)地基平均承载力验算满足: 压应力=140.306 <= 250.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 17.855(m2) 重量 = 428.520 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 2.696 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.731 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.904 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 434.008(kN) 作用于墙趾下点的总弯矩=1079.408(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 2.487(m)截面宽度 B = 3.350 (m) 偏心距 e1 = -0.812(m)截面上偏心距验算满足: e1= -0.812 <= 0.250*3.350 = 0.837(m)截面上压应力: 面坡=-58.877 背坡=317.986(kPa)压应力验算满足: 计算值= 317.986 <= 6800.000(kPa)拉应力验算满足: 计算值= 58.877 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -36.719 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 434.008(kN)轴心力偏心影响系数醟= 0.585挡墙构件的计算截面每沿米面积A = 3.350(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 434.008 <= 15316.554(kN)计算稳定时:稳定验算满足: 计算值= 434.008 <= 15029.180(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.400(m)处的库仑主动土压力无荷载时的破裂角 = 15.000(度)按实际墙背计算得到:第1破裂角： 15.000(度)Ea=35.673(kN) Ex=35.465(kN) Ey=3.847(kN) 作用点高度 Zy=2.133(m)[强度验算]验算截面以上，墙身截面积 = 15.872(m2) 重量 = 380.928 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 2.303 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.387 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.133 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 384.775(kN) 作用于墙趾下点的总弯矩=814.731(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 2.117(m)截面宽度 B = 2.960 (m) 偏心距 e1 = -0.637(m)截面上偏心距验算满足: e1= -0.637 <= 0.250*2.960 = 0.740(m)截面上压应力: 面坡=-37.967 背坡=297.950(kPa)压应力验算满足: 计算值= 297.950 <= 6800.000(kPa)拉应力验算满足: 计算值= 37.967 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -40.015 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 384.775(kN)轴心力偏心影响系数醟= 0.642挡墙构件的计算截面每沿米面积A = 2.960(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.980计算强度时:强度验算满足: 计算值= 384.775 <= 14853.828(kN)计算稳定时:稳定验算满足: 计算值= 384.775 <= 14563.261(kN)===================================================================== 第 2 种情况: 组合2=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.644(m)处的库仑主动土压力无荷载时的破裂角 = 15.000(度)按实际墙背计算得到:第1破裂角： 15.000(度)Ea=50.892(kN) Ex=50.595(kN) Ey=5.488(kN) 作用点高度 Zy=2.548(m) 墙身截面积 = 18.934(m2) 重量 = 454.418 (kN)(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 445.594(kN) En = 15.304(kN) Wt = 89.119(kN) Et = 48.537(kN) 滑移力= -40.582(kN) 抗滑力= 230.449(kN)滑移力为负值，不计算抗滑移稳定安全系数！滑动稳定方程验算：滑动稳定方程满足: 方程值 = 308.207(kN) > 0.0地基土层水平向: 滑移力= 50.595(kN) 抗滑力= 239.291(kN)地基土层水平向: 滑移验算满足: Kc2 = 4.730 > 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.667 (m)相对于墙趾点，Ey的力臂 Zx = 3.731 (m)相对于墙趾点，Ex的力臂 Zy = 1.904 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 96.326(kN-m) 抗倾覆力矩= 1232.461(kN-m)倾覆验算满足: K0 = 12.795 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 893.738(kN-m) > 0.0(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 460.897(kN) 作用于墙趾下点的总弯矩=1136.135(kN-m) 基础底面宽度 B = 3.285 (m) 偏心距 e = -0.823(m)基础底面合力作用点距离基础趾点的距离 Zn = 2.465(m)基底压应力: 趾部=0.000 踵部=374.762(kPa)地基平均承载力验算满足: 压应力=140.306 <= 250.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 17.855(m2) 重量 = 428.520 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 2.696 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.731 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.904 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 434.008(kN) 作用于墙趾下点的总弯矩=1079.408(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 2.487(m)截面宽度 B = 3.350 (m) 偏心距 e1 = -0.812(m)截面上偏心距验算满足: e1= -0.812 <= 0.250*3.350 = 0.837(m)截面上压应力: 面坡=-58.877 背坡=317.986(kPa)压应力验算满足: 计算值= 317.986 <= 6800.000(kPa)拉应力验算满足: 计算值= 58.877 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -36.719 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 434.008(kN)轴心力偏心影响系数醟= 0.585挡墙构件的计算截面每沿米面积A = 3.350(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 434.008 <= 15316.554(kN)计算稳定时:稳定验算满足: 计算值= 434.008 <= 15029.180(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.400(m)处的库仑主动土压力无荷载时的破裂角 = 15.000(度)按实际墙背计算得到:第1破裂角： 15.000(度)Ea=35.673(kN) Ex=35.465(kN) Ey=3.847(kN) 作用点高度 Zy=2.133(m)[强度验算]验算截面以上，墙身截面积 = 15.872(m2) 重量 = 380.928 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 2.303 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.387 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.133 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 384.775(kN) 作用于墙趾下点的总弯矩=814.731(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 2.117(m)截面宽度 B = 2.960 (m) 偏心距 e1 = -0.637(m)截面上偏心距验算满足: e1= -0.637 <= 0.250*2.960 = 0.740(m)截面上压应力: 面坡=-37.967 背坡=297.950(kPa)压应力验算满足: 计算值= 297.950 <= 6800.000(kPa)拉应力验算满足: 计算值= 37.967 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -40.015 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 384.775(kN)轴心力偏心影响系数醟= 0.642挡墙构件的计算截面每沿米面积A = 2.960(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.980计算强度时:强度验算满足: 计算值= 384.775 <= 14853.828(kN)计算稳定时:稳定验算满足: 计算值= 384.775 <= 14563.261(kN)===================================================================== 第 3 种情况: 组合3=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.644(m)处的库仑主动土压力无荷载时的破裂角 = 15.000(度)按实际墙背计算得到:第1破裂角： 15.000(度)Ea=50.892(kN) Ex=50.595(kN) Ey=5.488(kN) 作用点高度 Zy=2.548(m) 墙身截面积 = 18.934(m2) 重量 = 454.418 (kN)(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 445.594(kN) En = 15.304(kN) Wt = 89.119(kN) Et = 48.537(kN) 滑移力= -40.582(kN) 抗滑力= 230.449(kN)滑移力为负值，不计算抗滑移稳定安全系数！滑动稳定方程验算：滑动稳定方程满足: 方程值 = 308.207(kN) > 0.0地基土层水平向: 滑移力= 50.595(kN) 抗滑力= 239.291(kN)地基土层水平向: 滑移验算满足: Kc2 = 4.730 > 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.667 (m)相对于墙趾点，Ey的力臂 Zx = 3.731 (m)相对于墙趾点，Ex的力臂 Zy = 1.904 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 96.326(kN-m) 抗倾覆力矩= 1232.461(kN-m)倾覆验算满足: K0 = 12.795 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 893.738(kN-m) > 0.0(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 460.897(kN) 作用于墙趾下点的总弯矩=1136.135(kN-m) 基础底面宽度 B = 3.285 (m) 偏心距 e = -0.823(m)基础底面合力作用点距离基础趾点的距离 Zn = 2.465(m)基底压应力: 趾部=0.000 踵部=374.762(kPa)地基平均承载力验算满足: 压应力=140.306 <= 250.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 17.855(m2) 重量 = 428.520 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 2.696 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.731 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.904 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 434.008(kN) 作用于墙趾下点的总弯矩=1079.408(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 2.487(m)截面宽度 B = 3.350 (m) 偏心距 e1 = -0.812(m)截面上偏心距验算满足: e1= -0.812 <= 0.250*3.350 = 0.837(m)截面上压应力: 面坡=-58.877 背坡=317.986(kPa)压应力验算满足: 计算值= 317.986 <= 6800.000(kPa)拉应力验算满足: 计算值= 58.877 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -36.719 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 434.008(kN)轴心力偏心影响系数醟= 0.585挡墙构件的计算截面每沿米面积A = 3.350(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 434.008 <= 15316.554(kN)计算稳定时:稳定验算满足: 计算值= 434.008 <= 15029.180(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.400(m)处的库仑主动土压力无荷载时的破裂角 = 15.000(度)按实际墙背计算得到:第1破裂角： 15.000(度)Ea=35.673(kN) Ex=35.465(kN) Ey=3.847(kN) 作用点高度 Zy=2.133(m)[强度验算]验算截面以上，墙身截面积 = 15.872(m2) 重量 = 380.928 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 2.303 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.387 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.133 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 384.775(kN) 作用于墙趾下点的总弯矩=814.731(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 2.117(m)截面宽度 B = 2.960 (m) 偏心距 e1 = -0.637(m)截面上偏心距验算满足: e1= -0.637 <= 0.250*2.960 = 0.740(m)截面上压应力: 面坡=-37.967 背坡=297.950(kPa)压应力验算满足: 计算值= 297.950 <= 6800.000(kPa)拉应力验算满足: 计算值= 37.967 <= 430.000(kPa)切向应力检算:剪应力验算满足: 计算值= -40.015 <= 850.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 384.775(kN)轴心力偏心影响系数醟= 0.642挡墙构件的计算截面每沿米面积A = 2.960(m2)材料抗压强度设计值fcd = 7820.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.980计算强度时:强度验算满足: 计算值= 384.775 <= 14853.828(kN)计算稳定时:稳定验算满足: 计算值= 384.775 <= 14563.261(kN)================================================= 各组合最不利结果=================================================(一) 滑移验算安全系数最不利为：组合3(组合3)抗滑力 = 230.449(kN),滑移力 = -40.582(kN)。

挡土墙设计与验算说明书一、引言挡土墙是一种用于支撑填土或山坡土体，防止其变形失稳的构造物。

在道路、桥梁、水利、建筑等工程中，挡土墙的应用十分广泛。

为了确保挡土墙的安全性和稳定性，需要进行合理的设计和验算。

本说明书将详细介绍挡土墙的设计与验算过程。

二、工程概况本次设计的挡土墙位于_____（具体位置），其主要作用是支撑_____（填土或山坡土体的情况）。

挡土墙的高度为_____米，长度为_____米，墙背填土的物理力学性质参数如下：填土重度：γ ＝＿____kN/m³内摩擦角：φ ＝＿____°粘聚力：c ＝＿____kPa三、挡土墙类型选择根据工程实际情况和设计要求，本次选用重力式挡土墙。

重力式挡土墙依靠自身重力来维持稳定，结构简单，施工方便，适用于高度不超过 8 米的情况。

四、挡土墙设计计算1、土压力计算主动土压力系数：Ka ＝tan²(45° φ/2)主动土压力：Ea ＝1/2 × γ × H² × Ka2、稳定性验算抗滑移稳定性验算：抗滑力：F ＝μ × （G ＋ Ey)滑动力：Ex抗滑安全系数：Kc ＝ F ／Ex ≥ 13抗倾覆稳定性验算：抗倾覆力矩：M ＝ G × x0 ＋ Ey × zf倾覆力矩：M0 ＝ Ex × zx抗倾覆安全系数：K0 ＝ M ／M0 ≥ 153、基底应力验算基底平均应力：σ ＝（G ＋ Ey) ／ A基底最大应力：σmax ＝（G ＋ Ey) ／ A ＋ M ／ W 基底最小应力：σmin ＝（G ＋ Ey) ／ A M ／ W 基底应力应满足：σmax ≤ σ 且σmin ≥ 0五、挡土墙构造设计1、墙身墙身材料采用_____（如浆砌片石、混凝土等）。

墙顶宽度不宜小于_____米，墙底宽度由稳定性验算确定。

2、基础基础埋深应根据地基土的性质和冻结深度确定，一般不小于_____米。

挡土墙稳定性验算在各类土木工程建设中，挡土墙是一种常见且重要的结构，用于支撑填土或山坡土体，防止土体变形失稳。

为了确保挡土墙在使用过程中的安全性和可靠性，进行稳定性验算是至关重要的环节。

挡土墙稳定性验算的目的，简单来说，就是判断挡土墙在各种可能的荷载作用下，是否能够保持稳定，不发生滑动、倾覆或地基承载力不足等破坏现象。

这就好比我们要确保一座房子在风雨中不会倒塌一样，需要对其结构的稳定性进行仔细的分析和计算。

在进行稳定性验算之前，我们首先要了解挡土墙所承受的荷载。

这些荷载主要包括土压力、墙身自重、墙顶荷载等。

土压力是其中最为关键的荷载，它的大小和分布形式取决于填土的性质、墙的高度和形状等因素。

对于土压力的计算，常用的方法有库仑土压力理论和朗肯土压力理论。

库仑土压力理论适用于墙背倾斜、粗糙，填土表面倾斜的情况；朗肯土压力理论则适用于墙背垂直光滑、填土表面水平的情况。

在实际工程中，需要根据具体情况选择合适的土压力计算方法。

接下来，我们来看看挡土墙稳定性验算的主要内容。

滑动稳定性验算就是其中之一。

它主要是检查挡土墙在水平方向上是否会因为土压力等水平荷载的作用而发生滑动。

计算时，需要考虑墙底与地基之间的摩擦力以及墙后土体的抗滑力，将其与土压力等水平推力进行比较。

如果抗滑力大于水平推力，那么挡土墙在滑动方面就是稳定的；反之，则不稳定，需要采取相应的加固措施，比如增加墙底宽度、设置防滑键等。

除了滑动稳定性，倾覆稳定性验算也不容忽视。

这是为了防止挡土墙绕墙趾发生倾覆破坏。

在计算时，需要分别计算出作用在挡土墙上的所有竖向力和水平力对墙趾产生的力矩。

如果抗倾覆力矩大于倾覆力矩，那么挡土墙在倾覆方面就是稳定的；否则，就需要调整挡土墙的尺寸或者采取其他措施来增加抗倾覆能力，比如增加墙身重量、降低墙高、改变墙背坡度等。

此外，地基承载力验算也是必不可少的。

因为如果地基不能承受挡土墙传来的压力，就会发生不均匀沉降甚至地基破坏，从而影响挡土墙的稳定性。

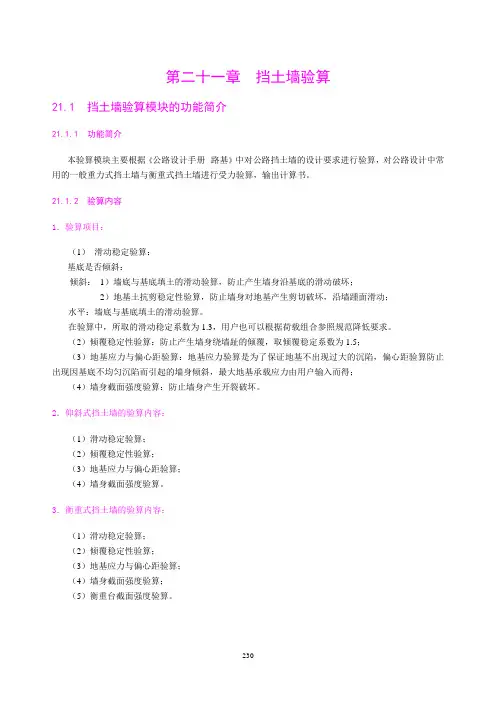

第二十一章挡土墙验算21.1 挡土墙验算模块的功能简介21.1.1 功能简介本验算模块主要根据《公路设计手册--路基》中对公路挡土墙的设计要求进行验算，对公路设计中常用的一般重力式挡土墙与衡重式挡土墙进行受力验算，输出计算书。

21.1.2 验算内容1．验算项目：（1）滑动稳定验算：基底是否倾斜：倾斜：1）墙底与基底填土的滑动验算，防止产生墙身沿基底的滑动破坏；2）地基土抗剪稳定性验算，防止墙身对地基产生剪切破坏，沿墙踵面滑动；水平：墙底与基底填土的滑动验算。

在验算中，所取的滑动稳定系数为1.3，用户也可以根据荷载组合参照规范降低要求。

（2）倾覆稳定性验算：防止产生墙身绕墙趾的倾覆，取倾覆稳定系数为1.5；（3）地基应力与偏心距验算：地基应力验算是为了保证地基不出现过大的沉陷，偏心距验算防止出现因基底不均匀沉陷而引起的墙身倾斜，最大地基承载应力由用户输入而得；（4）墙身截面强度验算：防止墙身产生开裂破坏。

2．仰斜式挡土墙的验算内容：（1）滑动稳定验算；（2）倾覆稳定性验算；（3）地基应力与偏心距验算；（4）墙身截面强度验算。

3．衡重式挡土墙的验算内容：（1）滑动稳定验算；（2）倾覆稳定性验算；（3）地基应力与偏心距验算；（4）墙身截面强度验算；（5）衡重台截面强度验算。

23023121.1.3 适用范围由于本验算模块对土压力的计算方法采用库仑土压力计算法，当挡土墙的设计高度过高库伦土压力法已经不适应，本验算模快也就不能满足。

在计算过程中不考虑土的粘聚性，如果用户要进行粘性土的挡土墙验算也可以通过等效内摩擦角法对填土参数进行换算再通过计算。

对于特殊环境下的挡土墙设计，本模块提供了浸水地区的挡土墙验算和地震地区的挡土墙验算。

21.1.4 验算依据本验算模块主要依据《公路设计手册--路基》，并参考《路基工程》的等材料。

21.2 本验算模块的使用方法与计算步骤21.2.1 选择挡墙类型挡墙类型：选择挡土墙的类型，菜单中提供了以下几种挡土墙类型：1．仰斜式路肩墙；2．仰斜式路堤墙；注：如果用户需要计算俯斜式的挡土墙可以将墙背斜率输为正值。
