肖特基二极管、型号的命名、字母含义、解释

肖特基（SCHOTTKY）系列二极管本文主要介绍济南半导体所研制生产的肖特基二极管系列产品。

介绍军品级、工业品级肖特基二极管的种类、性能特点、正反向电参数。

对产品的正向直流参数、反向温度特性及正向、反向抗烧毁能力等进行了质量分析，并与国外公司制造的同类产品进行了比较。

最后，着重介绍了2DK030高可靠肖特基二极管的性能特点用途，1N60超高速肖特基二极管的性能特点用途，以及功率肖特基二极管在开关电源方面的应用。

本文主要包括下面六个部分：一．肖特基二极管简介二．我所肖特基二极管生产状况三．我所肖特基二极管种类四．我所肖特基二极管的特点及性能质量分析五．介绍我所生产的两种肖特基二极管(1)2DK030高可靠肖特基二极管(2)1N60超高速肖特基二极管六．功率肖特基二极管在开关电源方面的应用下面只对部分常用的参数加以说明(1) V F正向压降Forward Voltage Drop(2) V FM最大正向压降Maximum Forward Voltage Drop(3) V BR反向击穿电压Breakdown Voltage(4) V RMS能承受的反向有效值电压RMS Input Voltage(5) V RWM 反向峰值工作电压Working Peak ReverseVoltage(6) V DC最大直流截止电压Maximum DC BlockingVoltage(7) T rr反向恢复时间Reverse Recovery Time(8) I F(AV)正向电流Forward Current(9) I FSM最大正向浪涌电流Maximum Forward SurgeCurrent(10) I R反向电流Reverse Current(11) T A环境温度或自由空气温度Ambient Temperature(12) T J工作结温Operating Junction Temperature(13) T STG储存温度Storage Temperature Range(16) T C管子壳温Case Temperature一．肖特基二极管简介：同普通硅二极管一样，肖特基二极管也是具有单向导电特性的硅二极管。

肖特基二极管肖特基二极管是以其发明人肖特基博士（Schottky）命名的，SBD是肖特基势垒二极管（SchottkyBarrierDiode,缩写成SBD）的简称。

SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。

因此，SBD也称为金属－半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。

肖特基二极管是近年来问世的低功耗、大电流、超高速半导体器件。

其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千毫安。

这些优良特性是快恢复二极管所无法比拟的。

中、小功率肖特基整流二极管大多采用封装形式。

一、肖特基二极管原理肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B 为负极，利用二者接触面上形成的势垒具有整流特性而制成的多属-半导体器件。

因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。

显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。

随着电子不断从B扩散到A，B表面电子浓度表面逐渐降轻工业部，表面电中性被破坏，于是就形成势垒，其电场方向为B →A。

但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。

当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。

典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。

阳极（阻档层）金属材料是钼。

二氧化硅（SiO2）用来消除边缘区域的电场，提高管子的耐压值。

N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。

在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。

通过调整结构参数，可在基片与阳极金属之间形成合适的肖特基势垒，当加上正偏压E时，金属A和N型基片B分别接电源的正、负极，此时势垒宽度Wo变窄。

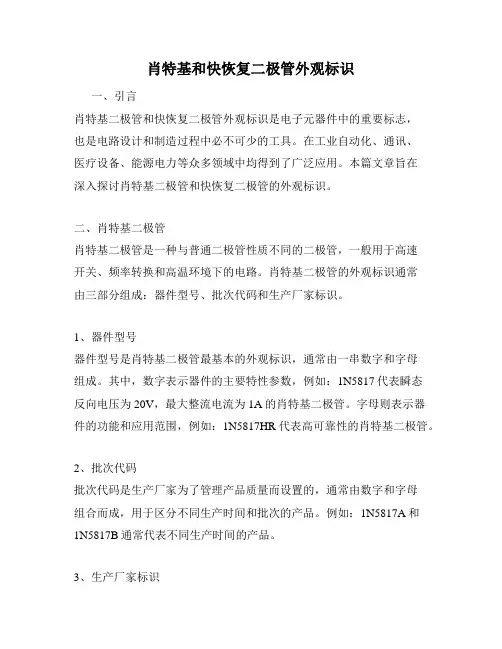

肖特基和快恢复二极管外观标识一、引言肖特基二极管和快恢复二极管外观标识是电子元器件中的重要标志，也是电路设计和制造过程中必不可少的工具。

在工业自动化、通讯、医疗设备、能源电力等众多领域中均得到了广泛应用。

本篇文章旨在深入探讨肖特基二极管和快恢复二极管的外观标识。

二、肖特基二极管肖特基二极管是一种与普通二极管性质不同的二极管，一般用于高速开关、频率转换和高温环境下的电路。

肖特基二极管的外观标识通常由三部分组成：器件型号、批次代码和生产厂家标识。

1、器件型号器件型号是肖特基二极管最基本的外观标识，通常由一串数字和字母组成。

其中，数字表示器件的主要特性参数，例如：1N5817代表瞬态反向电压为20V，最大整流电流为1A的肖特基二极管。

字母则表示器件的功能和应用范围，例如：1N5817HR代表高可靠性的肖特基二极管。

2、批次代码批次代码是生产厂家为了管理产品质量而设置的，通常由数字和字母组合而成，用于区分不同生产时间和批次的产品。

例如：1N5817A和1N5817B通常代表不同生产时间的产品。

3、生产厂家标识生产厂家标识是肖特基二极管的生产厂家信息，通常由一串字母或代号表示。

一般来说，知名电子元器件生产厂家会在器件上标注自己的名称或LOGO，例如：ON代表罗姆公司，MCC代表微商公司。

三、快恢复二极管快恢复二极管是一种专门用于高速开关的二极管，具有快速恢复时间和低反向恢复电荷等特点。

快恢复二极管的外观标识与肖特基二极管类似，也由器件型号、批次代码和生产厂家标识组成。

1、器件型号快恢复二极管的器件型号也由数字和字母组成，其中数字表示主要特性参数，字母表示功能和应用范围。

例如：BYT08P-400代表80V，4A 的快恢复二极管。

2、批次代码快恢复二极管的批次代码与肖特基二极管类似，由数字和字母组成，用于区分不同生产批次的产品。

3、生产厂家标识快恢复二极管的生产厂家标识与肖特基二极管类似，通常由一串字母或代号表示生产厂家信息。

肖特基二极管参数表（原创版）目录1.肖特基二极管的概念与特点2.肖特基二极管的参数表及其含义3.肖特基二极管的应用领域4.肖特基二极管的发展前景正文一、肖特基二极管的概念与特点肖特基二极管，又称为肖特基势垒二极管，是一种金属与半导体接触的电子器件。

它具有很高的工作速度、较低的正向电压和较大的反向电流。

肖特基二极管的这些特性使其在电子设备中具有广泛的应用。

二、肖特基二极管的参数表及其含义肖特基二极管的参数表包括以下几个主要参数：1.最大重复峰值反向电压（VRRM）：表示肖特基二极管能够承受的最大重复峰值反向电压。

例如，MBR10200CT 肖特基二极管的 VRRM 为 200V。

2.最大直流闭锁电压（VDC）：表示肖特基二极管在最大直流电压下能够正常工作的电压值。

例如，MBR10200CT 肖特基二极管的 VDC 为 200V。

3.最大正向平均整流电流（I(AV)）：表示肖特基二极管在最大正向电压下能够通过的平均整流电流。

例如，MBR10200CT 肖特基二极管的 I(AV) 为 10.0A。

4.最大瞬时正向电压（VF）：表示肖特基二极管在最大正向电流下能够承受的瞬时正向电压。

例如，MBR10200CT 肖特基二极管的 VF 为 0.92V。

5.额定直流阻断电压下的最大直流反向电流（IR）：表示肖特基二极管在最大直流阻断电压下能够承受的最大直流反向电流。

例如，MBR10200CT 肖特基二极管的 IR 在最大直流阻断电压 TA25 下为0.1mA，在最大直流阻断电压 TA125 下为 20.0mA。

6.工作温度和存储温度范围（TJ,TSTG）：表示肖特基二极管能够正常工作的温度范围。

例如，MBR10200CT 肖特基二极管的工作温度和存储温度范围为 -65to 175。

三、肖特基二极管的应用领域肖特基二极管广泛应用于各种电子设备中，如电源开关、稳压器、充电器、电视机、收音机等。

其高速开关特性使得肖特基二极管在高频应用领域具有优势。

肖特基二极管（Schottky Diode）是一种具有低功耗、大电流、超高速特性的半导体器件。

它不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属半导体结原理制作的。

因此，SBD也称为金属半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。

肖特基二极管的参数表通常包括以下内容：1. VF（Forward Voltage Drop）：正向压降。

这是肖特基二极管在正向导通时，从阳极到阴极的电压降。

通常情况下，VF的值较低，大约在0.4V到0.7V之间。

2. VFM（Maximum Forward Voltage Drop）：最大正向压降。

这是设备在正向工作时所能承受的最大电压。

VFM决定了二极管是否能在特定电路中进行可靠的操作。

3. VBR（Reverse Breakdown Voltage）：反向击穿电压。

这是肖特基二极管在反向偏置时，能够承受的最大电压，超过这个电压会导致器件损坏。

4. VRRM（Peak Reverse Voltage）：峰值反向电压。

这是设备在反向工作时所能承受的最大电压。

VRRM通常高于VBR，以确保器件在正常操作中不会因反向电压而损坏。

5. VRsM（Non-Repetitive Peak Reverse Voltage）：非反复峰值反向电压。

这是设备在非反复模式（如单次脉冲）下所能承受的最大反向电压。

6. VRwM（Reverse Working Voltage）：反向工作电压。

这是设备在反向偏置时能够安全工作的电压。

7. Vpc（Maximum DC Blocking Voltage）：最大直流截止电压。

这是肖特基二极管能够承受的最大直流电压，用于防止器件因过压而损坏。

8. Trr（Reverse Recovery Time）：反向恢复时间。

这是肖特基二极管从反向偏置到正向偏置的恢复时间，通常很短，大约在几纳秒到几十纳秒之间。

BTA54C BTA54SDO41SCHOTTKY：取第一个字母“S”，SMD：Surface Mounted Devices的缩写，意为：表面贴装器件，取第一个字母“S”，上面两个词组各取第一个字母、即为SS，同普通硅二极管一样，肖特基二极管也是具有单向导电特性的硅二极管。

不同的是，普通二极管的工作是利用半导体PN结的单向导电特性，而肖特基二极管则是利用金属和半导体接触产生的势垒而起到单向导电作用，它在开关没有时存储电荷和移动效应。

所以，肖特基二极管的开关速度非常快，反向恢复时间t rr很短(小于几十ns)；同时，其正向压降V F较小，尤其适用于高速开关电路和低压大电流输出电路，具有较高的整流效率和可靠性。

这是肖特基二极管的两大优点，但肖特基二极管也有两个缺点，一是反向耐压V R较低，二是反向漏电流I R较大。

肖特基的最高电压是200V，也就是说，肖特基的极限电压是200V。

超过200V电压的也必定是模块。

电流越大，电压越低。

与可控硅元件不一样。

电流与电压成反比（模块除外）。

10A、20A、30A规格的有做到200V电压。

电流最小的肖特基是BAT42（0.2A)；BAT54、BAT54A、BAT54C（0.3A）；电流最大的肖特基是440A，如：440CMQ030、444CNQ045；超过440A的必定是模块。

关于肖特基MBR系列为什么国际通用常见的肖特基二极管都以“MBR”字头命名？因为最早是摩托罗拉产品型号M：是以最早MOTOROLA的命名，取MB：Bridge 桥；Barrier：势垒R：Rectifier，整流器“MBR”意为整流器件例如：MBR10200CTM：MOTOROLA 缩写MB：Barrier缩写BR：Rectifier 缩写R10：电流10A200：电压200VC：表示TO-220AB封装，常指半塑封。

T：表示管装MBR1045CT，其中的“C”：表示TO-220封装；MBR6045PT，其中的“P”：表示TO-3P封装元件的封装形式也在型号的前缀第四位字母中体现，例如：MBRD10100CT：第四位的D，表示贴片DPAK封装,即TO-252MBRB10100CT：第四位的B，表示贴片D2PAK封装，即TO-263MBRF10100CT：第四位的F，表示TO-220F全塑封MBR、SR、SL、SB、STB、STP都是常见的半导体公司对肖特基产品的型号命名。

以下是一个典型的肖特基二极管规格书包含的信息：
产品名称和型号：如1N5817等。

电气特性：
正向电压（VF）：指二极管在正向工作时的电压，通常在0.2至1.5伏之间。

反向电压（VR）：指二极管在反向工作时的最大电压，通常在20至200伏之间。

正向电流（IF）：指二极管在正向工作时的最大电流，通常在1至10安培之间。

反向漏电流（IR）：指二极管在反向工作时的最大漏电流，通常在数微安至数毫安之间。

瞬态响应时间：指二极管在电压或电流瞬间变化时从低电平到高电平的响应时间，通常在数纳秒至数微秒之间。

封装类型：肖特基二极管常见的封装类型有DO-41、TO-220等。

温度特性：二极管的电气特性会受到温度的影响，因此规格书中会标明温度特性，如最大工作温度等。

应用范围：肖特基二极管常用于开关电源、电机驱动、逆变器等电路中，规格书中会标明适用的应用范围。

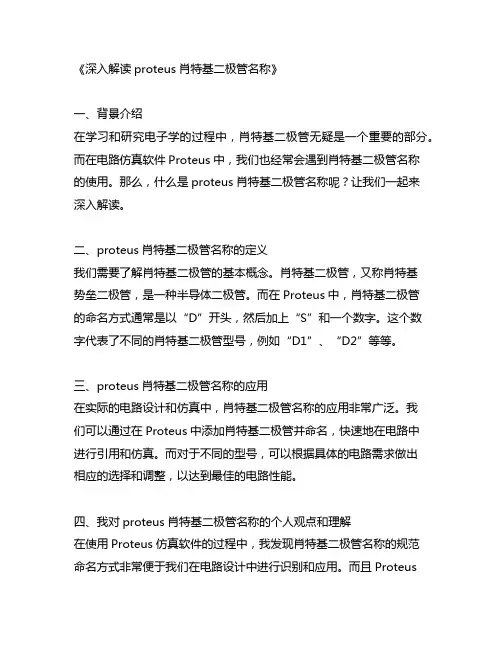

《深入解读proteus肖特基二极管名称》一、背景介绍在学习和研究电子学的过程中，肖特基二极管无疑是一个重要的部分。

而在电路仿真软件Proteus中，我们也经常会遇到肖特基二极管名称的使用。

那么，什么是proteus肖特基二极管名称呢？让我们一起来深入解读。

二、proteus肖特基二极管名称的定义我们需要了解肖特基二极管的基本概念。

肖特基二极管，又称肖特基势垒二极管，是一种半导体二极管。

而在Proteus中，肖特基二极管的命名方式通常是以“D”开头，然后加上“S”和一个数字。

这个数字代表了不同的肖特基二极管型号，例如“D1”、“D2”等等。

三、proteus肖特基二极管名称的应用在实际的电路设计和仿真中，肖特基二极管名称的应用非常广泛。

我们可以通过在Proteus中添加肖特基二极管并命名，快速地在电路中进行引用和仿真。

而对于不同的型号，可以根据具体的电路需求做出相应的选择和调整，以达到最佳的电路性能。

四、我对proteus肖特基二极管名称的个人观点和理解在使用Proteus仿真软件的过程中，我发现肖特基二极管名称的规范命名方式非常便于我们在电路设计中进行识别和应用。

而且Proteus中内置了多种不同型号的肖特基二极管，可以满足我们在不同电路中的需求。

通过学习和了解这些肖特基二极管的名称，我对肖特基二极管的性能特点和适用范围有了更深入的理解，并且能够更好地应用于实际的电路设计中。

五、总结回顾通过本文的介绍，我们深入解读了Proteus中肖特基二极管名称的定义、应用以及个人观点和理解。

通过对肖特基二极管命名方式的了解，我们可以更有效地在Proteus中进行肖特基二极管的选择和应用，从而提高电路设计的效率和准确性。

在实际的电子学学习和工程设计中，对Proteus中肖特基二极管名称的理解和应用显得尤为重要。

希望通过本文的共享，能够帮助大家更好地掌握这一知识点，提升自己的电子学水平。

六、结语本文主要是以Proteus中肖特基二极管名称为主题进行介绍，希望对大家有所帮助。

肖特基二极管参数表摘要：1.肖特基二极管的基本概念和特点2.肖特基二极管的分类和应用领域3.常用肖特基二极管的型号与参数4.肖特基二极管的主要性能指标及其意义5.选择和使用肖特基二极管时需关注的因素正文：肖特基二极管（Schottky Barrier Diode，简称SBD）是一种低功耗、大电流、超高速半导体器件。

它以金属与半导体接触形成的金属半导体结原理制作，而非利用PN结原理。

由于其独特的性能优势，被广泛应用于开关电源、变频器、驱动器等电路中。

肖特基二极管的特点包括：1.低功耗：正向导通压降仅0.4V左右，整流电流可达到几千毫安。

2.高速度：反向恢复时间极短，可达到几纳秒。

3.良好的热稳定性：具有较高的热稳定性，可以承受较高的功耗。

根据应用领域和性能要求，肖特基二极管可分为不同类型。

例如，用于续流二极管、保护二极管等。

在通信电源、变频器等电路中，肖特基二极管有着广泛的应用。

常用的肖特基二极管型号包括：1.引线式肖特基二极管：D80-004、B82-004等。

2.封装式肖特基二极管：MBR1545、MBR2535、MBR300100CT、MBR400100CT等。

在选择和使用肖特基二极管时，需要关注以下性能指标：1.正向电压VF：指肖特基二极管正向导通时，正向电压与正向电流的比值。

VF越低，功耗越小。

2.反向漏电IR：指二极管反向漏电流。

IR越小，二极管的反向性能越好。

3.反向电压VR：二极管能承受的最大反向电压。

VR越高，二极管的耐压能力越强。

4.反向恢复时间trr：二极管从反向导通到截止的时间。

trr越小，二极管的开关速度越快。

总之，肖特基二极管具有低功耗、高速度等优点，广泛应用于高频、低压、大电流整流二极管、续流二极管、保护二极管等电路。

肖特基二极管、型号的命名、字母含义、解释肖特基二极管的命名：肖特基二极管是以其发明人肖特基博士（Schottky）命名的，完整的叫法是：肖特基整流二极管（Schottky Rectifier Diode 缩写成 SR），也有人叫做：肖特基势垒二极管（Schottky Barrier Diode 缩写成 SBD）的简称。

肖特基：Schottky整流：RectifierSR：即为肖特基整流二极管Schottky Rectifier Diode：肖特基整二极管，简称：SR，比如：SR107，SR10100CT......肖特基：Schottky势垒：BarrierSB：即为肖特基势垒二极管肖特基二极管也称肖特基势垒二极管（简称SBD），国内厂家也有叫做“SB1045CT、SR10100、SL....、BL....Schottky Barrier Diode：肖特基势垒二极管，简称：SB，比如：SB107，SB1045CT......Schottky Barrier Diode：也有简写为：SBD 来命名产品型号前缀的。

但 SBD 不是利用 P 型半导体与 N 型半导体接触形成PN 结原理制作的，而是利用金属与半导体接触形成的金属-半导体结原理制作的。

因此，SBD 也称为金属-半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。

关于肖特基 MBR 系列为什么国际通用常见的肖特基二极管都以“MBR”字头命名？因为最早是世界著名半导体公司－摩托罗拉半导体命名的产品型号M：是以最早 MOTOROLA 的命名，取 MB：Bridge 桥；Barrier：势垒R：Rectifier，整流器“MBR”意为整流器件SCHOTTKY：肖特基 SCHOTTKY RECTIFIER DIODES：肖特基整流二极管。

例如：MBR10200CT M：MOTOROLA 缩写 MB：Barrier1 缩写 BR：Rectifier 缩写 R10：电流 10A200：电压 200VC：表示 TO-220AB 封装，常指半塑封。

肖特基二极管的符号
（实用版）
目录
1.肖特基二极管的概述
2.肖特基二极管的符号表示
3.肖特基二极管符号的意义
4.肖特基二极管符号的应用
正文
【1.肖特基二极管的概述】
肖特基二极管（Schottky Diode）是一种金属与半导体接触的整流器件，具有快速开关速度、低正向电压降和较高的反向耐压能力等特点。

它主要应用于高频整流、限幅和开关电路等。

【2.肖特基二极管的符号表示】
肖特基二极管的符号表示为一个带有箭头的矩形，箭头表示正向导通方向。

在电路图中，肖特基二极管符号下方有时会标注“S”，表示该元件为肖特基二极管。

【3.肖特基二极管符号的意义】
肖特基二极管符号的意义主要体现在以下几个方面：
（1）表示元件类型：通过符号，可以清晰地识别出该元件为肖特基二极管，便于工程师和技术人员进行电路设计和分析。

（2）表示元件方向：箭头方向表示正向导通，即电流从箭头指向的一端流入，另一端流出。

（3）表示元件连接：在电路图中，肖特基二极管符号可以用于表示元件与其他元件的连接方式，如与电阻、电容、电感等元件并联或串联。

【4.肖特基二极管符号的应用】
肖特基二极管符号广泛应用于电子电路设计、分析和维修等领域。

通过识别和理解肖特基二极管符号，工程师和技术人员能够准确地分析电路中的整流、限幅和开关等功能，从而进行优化和改进。

肖特基（势垒）二极管（简称SBD）整流二极管的基本原理•FCH10A15型号简称：10A15•主要参数：IF(AV)=10A, VRRM=150V•产品封装：TO-220F•脚位长度：6-12mm•可测试参数：耐压VRRM 正向压降(正向直流电压)VF 漏电IR•型号全名：FCH20A15•型号简称：20A15•主要参数：20A 150V•产品封装：TO-220F•可测试参数：耐压VRRM 正向压降(正向直流电压)VF 漏电IR•在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。

肖特基与PN结的整流作用原理有根本性的差异。

其耐压程度只有40V左右。

其特长是：开关速度非常快：反向恢复时间特别地短。

因此，能制作开关二极和低压大电流整流二极管。

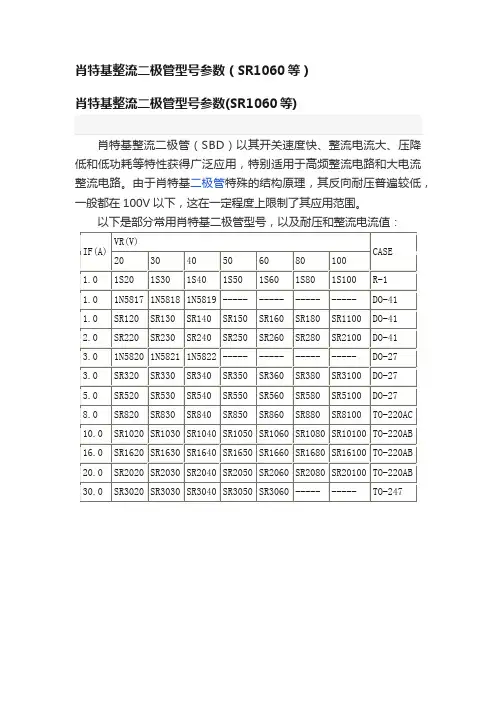

肖特基整流二极管的主要参数•以下是部分常用肖特基二极管型号，以及耐压和整流电流值：肖特基二极管肖特基二极管常用参数大全型号制造商封装 If/A Vrrm/V 最大Vf/V1SS294 TOS SC-59 0.1 400.60BAT15-099 INF SOT143 0.11 4 0.32BAT54A PS SOT23 0.20 300.5010MQ060N IR SMA 0.77 90 0 .6510MQ100N IR SMA 0.77 100 0.9 60.34SS12 GS DO214 1.00 200.50MBRS130LT3 ON - 1.00 30 0 .3910BQ040 IR SMB 1.00 40 0 .53RB060L-40 ROHM PMDS 1.00 40 0.55RB160L-40 ROHM PMDS 1.00 40 0.55SS14 GS DO214 1.00 400.50MBRS140T3 ON - 1.00 40 0 .6010BQ060 IR SMB 1.00 60 0 .57SS16 GS DO214 1.00 600.7510BQ100 IR SMB 1.00 100 0.7 8MBRS1100T3 ON - 1.00 100 0.7 510MQ040N IR SMA 1.10 40 0 .5115MQ040N IR SMA 1.70 40 0 .55PBYR245CT PS SOT223 2.00 45 0.45.3530BQ040 IR SMC 3.00 40 0 .5130BQ060 IR SMC 3.00 60 0 .5830BQ100 IR SMC 3.00 100 0.7 9STPS340U STM SOD6 3.00 40 0.84MBRS340T3 ON - 3.00 40 0 .52RB051L-40 ROHM PMDS 3.00 40 0.45MBRS360T3 ON - 3.00 60 0 .7030WQ04FN IR DPAK 3.30 40 0.6 230WQ06FN IR DPAK 3.30 60 0.7 030WQ10FN IR DPAK 3.30 100 0.9130WQ03FN IR DPAK 3.50 30 0.5 250WQ03FN IR DPAK 5.50 30 0.5 350WQ06FN IR DPAK 5.50 60 0.5 76CWQ06FN IR DPAK 6.60 60 0.586CWQ10FN IR DPAK pr 6.60 100 0.811N5817 ON 轴向 1.00 20 0.751N5818 ON 轴向 1.00 30 0.55SB130 GS 轴向 1.00 30 0.501N5819 ON 轴向 1.00 40 0.60MBR150 ON 轴向 1.00 50 1.00MBR160 ON 轴向 1.00 60 1.0011DQ10 IR 轴向 1.10 100 0.8511DQ04 IR 轴向 1.10 40 0.5511DQ05 IR 轴向 1.10 50 0.5811DQ06 IR 轴向 1.10 60 0.58MBRS340TR IR SMC 3.00 40 0.431N5820 ON 轴向 3.00 20 0.851N5821 ON 轴向 3.00 30 0.381N5822 ON 轴向 3.00 40 0.52MBR360 ON 轴向 3.00 60 1.00SS32 GS DO214 3.00 203.00SS34 GS DO214 3.00 400.5031DQ10 IR DO201 3.30 100 0.85SB530 GS 轴向 5.00 30 0.57SB540 GS DO201 5.00 40 0.5750SQ080 IR 轴向 5.00 80 0.66 50SQ100 IR 轴向 5.00 100 0.66MBR735 GS TO220 7.50 35 0.84MBR745 GS TO220 7.50 45 0.84MBR745 IR TO220 7.50 45 0.8480SQ040 IR 轴向 8.00 40 0.53STQ080 IR TO220 8.00 80 0.728TQ100 TO220 8.00 1000.7280SQ040 IR 轴向 8.00 40 0.5380SQ035 IR DO204AR 8.00 35 0.53HFA16PA60C IR TO247CT 8.00 600 1.7095SQ015 轴向 9.00 15 0.3190SQ040 轴向 9.00 40 0.4810TQ045 TO220 10.00 45 0.5 7MBR1035 GS TO220 10.00 35 0.84MBR1045 ON TO220 10.00 45 0.84STPS1045F ON ISO220 10.00 45 0.64MBR2060CT ON TO220 10.00 60 0.85MBR1060 ON TO220 10.00 60 0.95PBYR10100 PS TO220 10.00 100 0.7010TQ040 IR TO220 10.00 40 0.57 MBR1045 IR TO220 10.00 45 0.8410CTQ150-1 IR D2pak 10.00 150 0.73 40L15CTS IR D2pak 10.00 150 0.41 85CNQ015A IR D61 80.00 15 0.32150K40A IR D08 150.00 400 1.33 12CTQ040 IR TO220 12.00 45 0.73MBR1545CT IR TO220pr 15.00 45 0.72MBR1660 GS TO220 16.00 60 0.75 16CTQ080 IR TO220 pr 16.00 80 0.7216CTQ100 IR TO220 pr 16.00 100 0.7216CTQ100-1 IR D2Pak 16.00 100 0.7218TQ045 ON TO220 18.00 45 0.60HFA16PB120 IR TO247 16.00 1200 3.00MBR1645 IR TO220AC 16.00 45 0.63 19CTQ015 IR TO220 19.00 15 0.3620CTQ045 IR TO220 pr 20.00 45 0.6420TQ045 IR TO220 20.00 45 0.57 MBR2045CT IR TO220 pr 20.00 45 0.84MBR2090CT IR TO220 pr 20.00 90 0.80 MBR20100CT IR TO220 pr 20.00 100 0.80MBR20100CT-1IR TO262 20.00 100 0.80 MBR2080CT IR TO220AB 20.00 80 0.85 MBR2545CT IR TO220AB 30.00 45 0.82 MBR3045WT IR TO247 30.00 4532CTQ030 IR TO220 pr 30.00 30 0.49 32CTQ303-1 IR D2Pak 30.00 30 0.49 30CPQ060 IR TO220 pr 30.00 60 0.62 30CPQ080 IR TO247AC 30.00 80 0.86 30CPQ100 IR TO247 pr 30.00 100 0.8630CPQ150 IR TO247 pr 30.00 150 1.0040CPQ040 IR TO247 pr 40.00 40 0.49 40CPQ045 IR TO247 pr 40.00 45 0.49 40CPQ050 IR TO247AA 40.00 50 0.53 40CPQ100 IR TO247 pr 40.00 100 0.7740L15CT IR TO220AB 40.00 15 0.53 47CTQ020 IR TO220 40.00 20 0.34 48CTQ060 IR TO220 40.00 60 0.5840L15CW IR TO247 40.00 15 0.5242CTQ030 IR TO220 40.00 30 0.38 40CTQ045 IR TO220 40.00 45 0.6840L45CW IR TO247 40.00 45 0.7040CPQ060 ON TO247 40.00 60 0.68 MBR4045WT IR TO247 40.00 45 0.59 MBR4060WT IR TO247 40.00 60 0.77 43CTQ100 IR TO220 40.00 100 0.9852CPQ030 IR TO247 50.00 30 0.38 MBR6045WT IR TO247pr 60.00 45 0.73STPS6045CPI ON TOP3I 60.00 45 0.8465PQ015 IR TO247 65.00 15 0.50 72CPQ030 IR TO247AC 70.00 30 0.5185CNQ015 IR D61 80.00 15 0.32 83CNQ100 IR D61 80.00 100 0.6780CPQ020 IR TO247 80.00 20 0.32 82CNQ030A IR D61 80.00 30 0.37 82CNQ045A IR D61 80.00 45 0.47 83CNQ100A IR D61 80.00 100 0.67 120NQ045 IR HALFPAK 120.00 45 0.52125NQ015 IR D67 120.00 15 0.33 122NQ030 IR D67 120.00 30 0.41 STPS16045TV ON ISOTOP 160.00 45 0.95182NQ030 IR D67 180.00 30 0.41 200CNQ040 IR TO244AB 200.00 40 0.54200CNQ045 IR TO244AB 200.00 45 0.54200CNQ030 IR TO244AB 200.00 30 0.48STPS24045TV ON ISOTOP 240.00 45 0.91203CMQ080 IR TO244 200.00 80 1.03 240NQ045 IR HALFPAK 240.00 45 0.55301CNQ045 IR TO244 300.00 45 0.59 403CNQ100 IR TO244AB 400.00 100 0.83440CNQ030 IR TO244AB 440.00 30 0.41肖特基整流二极管型号额定I（AV）A VRRM V向峰值电压浪涌电流IFSM A 反向恢复时间ns SB020 0.6 20 20 10SB030 0.6 30 20 10SB040 0.6 40 20 101N5817 1 20 25 10 1N5818 1 30 25 10 1N5819 1 40 25 10 SB120 1 20 40 10 SB130 1 30 40 10 SB140 1 40 40 10 SB150 1 50 40 5 SB160 1 60 40 5 SR120 1 20 40 20 SR130 1 30 40 20 SR140 1 40 40 20 SR150 1 50 40 20 SR160 1 60 40 20 SR180 1 80 40 20 SR1A0 1 100 40 20 SB220 2 20 50 20 SB230 2 30 50 20 SB240 2 40 50 20 SB250 2 50 50 20 SB260 2 60 50 20 SR220 2 20 50 10 SR230 2 30 50 10 SR240 2 40 50 10 SR250 2 50 50 10 SR260 2 60 50 10 SR280 2 80 50 10 SR2A0 2 100 50 10 1N5820 3 20 80 20 1N5821 3 30 80 20 1N5822 3 40 80 20 SB320 3 20 80 20 SB330 3 30 80 20 SB340 3 40 80 20 SB350 3 50 80 10 SB360 3 60 80 10 SR320 3 20 80 20 SR330 3 30 80 20 SR340 3 40 80 20 SR350 3 50 80 20 SR360 3 60 80 20 SR380 3 80 80 20 SR3A0 3 100 80 20 SB520 5 20 150 50 SB530 5 30 150 50SB540 5 40 150 50 SB550 5 50 150 25 SB560 5 60 150 25 SR520 5 20 150 50 SR530 5 30 150 50 SR540 5 40 150 50 SR550 5 50 150 25 SR560 5 60 150 25 SR580 5 80 150 25 SR5A0 5 100 150 25。

肖特基二极管名词解释嘿，朋友！咱今天来聊聊肖特基二极管这个神秘的家伙。

你知道吗？肖特基二极管就像是电路世界里的一把神奇钥匙，能打开很多高效能的大门。

先来说说它的定义吧。

肖特基二极管是一种低功耗、超高速的半导体器件。

这就好比是在电路的马拉松比赛中，它是那个跑得又快又省力的选手。

它的特点可多啦！肖特基二极管具有正向压降低的特点。

这意味着啥？就好比水流通过一个阻力很小的通道，能量损失少，效率高。

你想想，如果水流在通道中总是遇到很大的阻力，那得多费劲啊，肖特基二极管就不会让电流这么费劲！还有呢，它的反向恢复时间极短。

这可太厉害了！就好像是一辆超级跑车，能在瞬间完成转向，迅速响应，绝不拖泥带水。

肖特基二极管在很多领域都大显身手。

比如说在开关电源中，它就像一个冲锋陷阵的勇士，快速地开关，保证电源的稳定输出。

在高频电路里，它又如同一个灵活的舞者，轻松应对高频信号的变化。

你说它是不是很神奇？那它是怎么工作的呢？其实啊，它的工作原理就像是一个巧妙的跷跷板。

当正向电压施加时，电流就像一个欢快的孩子，轻松地通过；而当反向电压施加时，它又像是一个紧闭的大门，坚决不让电流通过。

肖特基二极管和普通二极管相比，那可是有很大的不同。

普通二极管就像是一个慢慢悠悠的老人，而肖特基二极管则是充满活力的年轻人。

在实际应用中，如果能合理地运用肖特基二极管，那效果简直绝了！它能让电路变得更加高效、稳定，就像是给电路穿上了一套超级铠甲。

总之，肖特基二极管在电子电路的世界里可是个不可或缺的重要角色。

它的存在让电路变得更加精彩，更加高效！朋友，现在你是不是对肖特基二极管有了更清晰的认识呢？。

肖特基⼆极管型号⼤全之ASEMI肖特基常见型号编辑-Z肖特基⼆极管最⼤的特点是正向压降VF⽐较⼩。

在相同电流的情况下，其正向压降要⼩得多。

此外，它的恢复时间很短。

它也有⼀些缺点：耐压⽐较低，漏电流稍⼤。

选择时必须充分考虑，肖特基⼆极管通常⽤于对电源的次级输出进⾏整流。

肖特基⼆极管型号⼤全之ASEMI肖特基有哪些常见型号呢？ASEMI肖特基⼆极管型号⼤全封装SMA:SS510、SS310、SS210、SS110、SK310A、SK210A、SK110A等。

封装TO-220：MBR2060AC、SBT40100VICT、MBR10100FCT、MBR10200FAC等。

封装TO-247：MBR60100PT、MBR60200PT、MBR40200PT、MBR30200PT等。

封装TO-263：SBT40100VDC、SBT30100VDC、MBR40100DC、MBR30100DC等。

肖特基⼆极管型号⼤全之肖特基⼆极管封装：分为引线式和表⾯贴装（贴⽚式）封装。

带引线封装的肖特基⼆极管通常⽤作⾼频⼤电流整流⼆极管、续流⼆极管或保护⼆极管。

它有两种封装形式：单管式和双管（双⼆极管）式。

常⽤的有引线式肖特基⼆极管、1N5817、1N5819、MBR1045、MBR20200等型号，也称为插件封装。

肖特基⼆极管型号⼤全之肖特基的作⽤：作⽤还是整流，它的优点是正向电压降低，反向恢复时间快，所以整体损耗会⽐其他⼆极管低很多。

肖特基⼆极管型号⼤全之肖特基⼆极管特性：1、肖特基⼆极管的正向压降远低于快恢复⼆极管，因此⾃⾝功耗⼩，效率⾼。

2、由于反向充电恢复时间极短，适合在⾼频条件下⼯作。

3、能承受⾼浪涌电流。

4、以往肖特基管的反向耐压⼀般在200V以下，但现在最新技术可以做到产品⾼达1000V，市场应⽤前景⼗分⼴阔。

5、⽬前市⾯上常见的肖特基管的最⾼结温为100℃、125℃、150%、175℃（结温越⾼，产品的耐⾼温性能越好。

常用的肖特基二极管型号及参数肖特基二极管（Schottky Diode）是一种由半导体材料制成的二极管，其具有较快的开关速度、低的开关功耗和较小的反向恢复时间等优点。

在电子设备和电路中广泛使用，特别是在高频应用、功率电子和数字和模拟电路中。

下面是一些常用的肖特基二极管型号及其参数的介绍。

1.1N5817-正向电压降：0.45V-最大正向连续电流：1A-反向漏电流：10uA-耐反向电压：20V- 反向恢复时间：15ns2.BAT41-正向电压降：0.37V-最大正向连续电流：100mA-反向漏电流：150nA-耐反向电压：30V- 反向恢复时间：4ns3.BAT85-正向电压降：0.37V-最大正向连续电流：200mA -反向漏电流：150nA-耐反向电压：40V- 反向恢复时间：4ns4.SB540-正向电压降：0.55V-最大正向连续电流：5A-反向漏电流：200uA-耐反向电压：40V- 反向恢复时间：25ns5.MBR2045CT-正向电压降：0.75V-最大正向连续电流：20A -反向漏电流：300uA-耐反向电压：45V- 反向恢复时间：35ns-正向电压降：0.75V-最大正向连续电流：20A -反向漏电流：300uA-耐反向电压：100V- 反向恢复时间：40ns7.11DQ06-正向电压降：0.65V-最大正向连续电流：1A-反向漏电流：10uA-耐反向电压：60V- 反向恢复时间：20ns-正向电压降：0.52V-最大正向连续电流：16A-反向漏电流：50uA-耐反向电压：45V- 反向恢复时间：16ns9. TPSMBxxA-正向电压降：0.65V-最大正向连续电流：600mA-反向漏电流：5uA-耐反向电压：5-180V（不同型号可选）- 反向恢复时间：5-50ns（不同型号可选）10.LMBS82-正向电压降：0.32V-最大正向连续电流：100mA-反向漏电流：5uA-耐反向电压：20V- 反向恢复时间：4ns以上是一些常见的肖特基二极管型号及其参数的介绍。

常用的肖特基二极管型号及参数肖特基二极管是一种具有特殊结构的二极管，具有快速开关速度、低反向电流和低电压丢失的特点，广泛应用于电源管理、开关电源、高频电路、自增放大器、矩阵存储等领域。

下面是一些常见的肖特基二极管型号及其参数。

1.1N5711：1N5711是一种常用的肖特基二极管型号，其最大正向电流为15mA，最大反向电流为2uA，最大反向电压为70V。

2.BAT54：BAT54是一种超小型、超低电压丢失的肖特基二极管，其最大正向电流为600mA，最大反向电流为5uA，最大反向电压为30V。

该型号适用于电源管理、无线通信、自增放大器等应用领域。

3.BAS70：BAS70是一种超小型、超低电压丢失、低反向电流的肖特基二极管，其最大正向电流为70mA，最大反向电流为50nA，最大反向电压为70V。

该型号适用于电源管理、高频电路、模拟开关等领域。

4.1N5819：1N5819是一种经典的肖特基二极管型号，其最大正向电流为1A，最大反向电流为5uA，最大反向电压为40V。

该型号适用于开关电源、充电器、汽车电路等应用领域。

5.SB520：SB520是一种超速肖特基二极管，其最大正向电流为5A，最大反向电流为5uA，最大反向电压为20V。

该型号适用于变换器、电源管理、DC/DC转换器等高功率应用领域。

6.SR240：SR240是一种高速肖特基二极管，其最大正向电流为2A，最大反向电流为5uA，最大反向电压为40V。

该型号适用于开关电源、电机驱动、变换器等高速开关应用领域。

以上只是常见的一些肖特基二极管型号及其参数，不同型号的肖特基二极管在正向电流、反向电流和反向电压等参数上存在差异。

在实际选择时，需要根据具体应用场景和要求来选择合适的肖特基二极管型号。

ASEMI肖特基⼆极管型号⼤全编辑-Z每个电器都必然有很多⼆极管，其中使⽤最多的就是肖特基⼆极管。

那么什么是肖特基⼆极管？肖特基有哪些型号？ASEMI肖特基⼆极管型号⼤全肖特基⼆极管以其发明者肖特基博⼠的名字命名，SBD是肖特基势垒⼆极管的简称。

SBD不是利⽤P型半导体和N型半导体之间形成PN结的原理制成的，⽽是利⽤⾦属和半导体接触形成⾦属-半导体结的原理制成的。

因此，SBD也被称为⾦属半-导体（接触）⼆极管或表⾯势垒⼆极管，是⼀种热载流⼦⼆极管。

为电⼦元器件⾏业做出了巨⼤的贡献。

那我们要怎么选⽤肖特基⼆极管呢，下⾯给⼤家介绍肖特基⼆极管型号⼤全。

肖特基⼆极管通常⽤于开关电源。

但由于不同⼚家等原因，性能差异很⼤。

ASEMI肖特基⼆极管型号⼤全，我们在选择肖特基⼆极管时，必须考虑以下参数：1、导通压降VF：VF是⼆极管正向导通时⼆极管两端的压降。

选择肖特基⼆极管是为了选择 VF 较⼩的⼆极管。

2、反向饱和漏电流IR：IR是指在⼆极管上施加反向电压时流过⼆极管的电流。

肖特基⼆极管的反向漏电流⼤。

选择尽可能⼩的漏电流肖特基⼆极管。

3、额定电流IF：指由⼆极管长期⼯作时的允许温升计算得出的平均电流值。

4、最⼤浪涌电流IFSM：允许流过的最⼤正向电流。

它不是正常电流，⽽是瞬时电流。

5、最⼤反向峰值电压VRM：即使没有反向电流，只要反向电压继续增加，⼆极管迟早会损坏。

可以施加的反向电压不是瞬时电压，⽽是反复叠加的反向电压。

由于整流器由交流电压供电，因此其最⼤值是指定的重要因素。

最⼤反向峰值电压 V R M 是指为避免击穿⽽可以施加的最⼤反向电压。

6、反向恢复时间Trr：当⼯作电压从正向电压变为反向电压时，⼆极管⼯作的理想条件是电流可以瞬间关断。

事实上，它通常需要⼀点延迟。

确定电流截⽌延迟的量是反向恢复时间。

虽然它直接影响⼆极管的开关速度，但并不⼀定意味着该值很⼩。

即当肖特基⼆极管突然导通反向时，反向电流⼤⼤衰减到IR所需的时间。

关于肖特基二极管、型号的命名、字母含义、解释肖特基二极管的命名：肖特基二极管是以其发明人肖特基博士（Schottky）命名的，完整的叫法是：肖特基整流二极管（Schottky Rectifier Diode缩写成SR），也有人叫做：肖特基势垒二极管（Schottky Barrier Diode缩写成SBD）的简称。

肖特基：Schottky整流：RectifierSR：即为肖特基整流二极管Schottky Rectifier Diode：肖特基整二极管，简称：SR，比如：SR107，SR10100CT......肖特基：Schottky势垒：BarrierSB：即为肖特基势垒二极管肖特基二极管也称肖特基势垒二极管（简称SBD），国内厂家也有叫做“SB1045CT、SR10100、SL....、BL....Schottky Barrier Diode：肖特基势垒二极管，简称：SB，比如：SB107，SB1045CT......Schottky Barrier Diode：也有简写为：SBD来命名产品型号前缀的。

但SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属-半导体结原理制作的。

因此，SBD也称为金属-半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。

关于肖特基MBR系列为什么国际通用常见的肖特基二极管都以“MBR”字头命名？因为最早是世界著名半导体公司－摩托罗拉半导体命名的产品型号M：是以最早MOTOROLA的命名，取MB：Bridge 桥；Barrier：势垒R：Rectifier，整流器 “MBR”意为整流器件SCHOTTKY：肖特基 SCHOTTKY RECTIFIER DIODES：肖特基整流二极管。

例如：MBR10200CTM：MOTOROLA 缩写MB：Barrier缩写BR：Rectifier 缩写R10：电流10A200：电压200VC：表示TO-220AB封装，常指半塑封。
