植物种植图纸表现技法

项目3 ：园林施工图绘制任务3 ：植物种植图绘制植物种植平面图绘制一、课前准备1、总平面图2、A3图框3、植物材质二、导言——任务提出现在城市绿化覆盖面特别广，大到一个城市，小到一家单位，一个家庭，本次课，我们来学习植物种植图的绘制。

（如图1）三、任务分析我们还是先分析一下本次任务。

首先整体分析：整体包括A3图框、一张绿化平面图、文字说明、比例尺、植物图例绿化平面图显然是重点，再把它分解，都包含哪些园林要素？（提问、讨论）园路、小广场、铺装、花架、花坛、植物（树、灌木、模纹）、标注。

因此，此图的绘制就转为这些要素的分别绘制。

四、任务实施1、打开单位绿地平面现状图。

2、设置绘图环境3、图层编辑新建图层：园路（小广场）、铺装、小品（花架、花坛）、植物（树、灌木、模纹）、标注；图层颜色、线型、宽度设置4、绘制主路(包括广场)（1）距离交叉口14800 ，多线绘制主路提问讨论：多线画双线，能画三条线，甚至更多线吗？？知识点1：格式——多线样式主要步骤：A.绘图—多线（对正：下；比例：3000；样式：12）捕捉自：@-14800,0 正交，输入距离：12000；捕捉到垂足点完成。

B.分解多线；C.镜像右侧多线到左侧；D.绘制小广场圆半径3000。

E.大广场（关键找圆心）：a.辅助线—直线（捕捉自@18300，0）；延伸b.圆半径6000c.偏移2000（2）绘制曲路样条曲线做中线，偏移有偏差, 思考考虑换种方法？知识点2：复制：输入距离1100（3）绘制踏步样条曲线做中线轨迹，做矩形踏步块矩形@400,1200；创建块知识点3：绘图——点——定距等分步骤：a.选择对象：绘制的样条曲线轨迹b.指定线段距离或块：块c.输入块名：d.是否对齐：ye.指定线段长度：600（1）花坛的绘制偏移，修剪正六边形，阵列多段线，对象追踪，偏移，镜像（2）花架的绘制a.矩形画3000,200的花架条；b.阵列，项目总数项目间的角度15,11c.偏移出花架梁d.修剪e.藤本植物绘制f.修剪6、填充铺装不同道路、广场进行不同的铺装填充7、植物的绘制（1）行道树的绘制绘图——点——定距等分（书p94）注意树的种植点（圆心）位置（2）灌木丛的绘制修订云线——弧长设置（3）模纹的绘制多段线、圆等8、标注9、方格网10、知识点4：打印输出五、学生实训练习学生按照老师示范步骤进行练习。

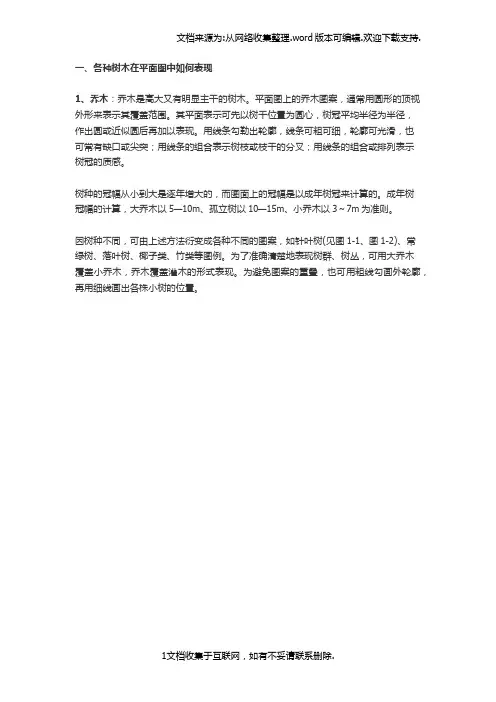

一、各种树木在平面图中如何表现1、乔木：乔木是高大又有明显主干的树木。

平面图上的乔木图案，通常用圆形的顶视外形来表示其覆盖范围。

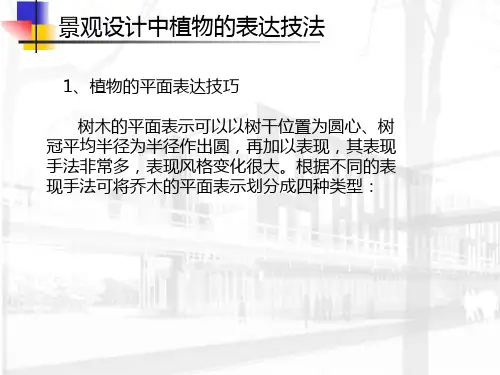

其平面表示可先以树干位置为圆心，树冠平均半径为半径，作出圆或近似圆后再加以表现。

用线条勾勒出轮廓，线条可粗可细，轮廓可光滑，也可常有缺口或尖突；用线条的组合表示树枝或枝干的分叉；用线条的组合或排列表示树冠的质感。

树种的冠幅从小到大是逐年增大的，而图面上的冠幅是以成年树冠来计算的。

成年树冠幅的计算，大乔木以5—10m、孤立树以10—15m、小乔木以3～7m为准则。

因树种不同，可由上述方法衍变成各种不同的图案，如针叶树(见图1-1、图1-2)、常绿树、落叶树、椰子类、竹类等图例。

为了准确清楚地表现树群、树丛，可用大乔木覆盖小乔木，乔木覆盖灌木的形式表现。

为避免图案的重叠，也可用粗线勾画外轮廓，再用细线画出各株小树的位置。

图1-1-1-2图：针叶乔木平面图的画法1-3常用落叶乔木的平面表达方法1-4落叶阔叶乔木的表达方法竹类植物可用“个”字画在种植范围内予以表现。

2、灌木：灌木没有明显的主干，成丛生长，所以平面形状曲直多变。

灌木的平面表示方法，通常修剪的规整灌木可用斜线或弧线交叉表示；不规则形状的灌木平面宜用轮廓型和质感型表示，表示时以栽植范围为准。

双行绿篱每米5株，宽1—1.5m；花灌木冠幅为1～3m为宜。

花灌木丛和树林常用冠幅外缘连线表示。

自然式的绿篱常用冠的外缘线加种植点表示。

见图1-5和图1-6。

1-5常用灌木丛、树林的表达方法图1-6 绿篱、花篱、花架、花丛、竹丛的表现方法。

二、草坪地被及花坛如何表现1、草坪地被的表现可用圆点、线点表现。

在建筑的外缘或树冠附近可加密些，似作衬影，中间部分可疏些，但打点的大小应基本一致，无论疏密，点都要打得相对均匀。

花卉，特别是露地花卉的表现，常用连续曲线画出花纹或用自然曲线画出花卉种植范围，其中再加上小圆圈来表现。

也可用小短线法或线段排列法等表示草坪，如有地形等高线时，也可按2~6mm间距的平行线组，依地形的曲折方向勾绘稿线，并使得相邻等高线间分布均匀（见图1-7）。

种植施工图绘制方法一、种植平面图绘制一般绘制种植平面图的底图应包含:园林各要素的平面信息,以及地下管线和构筑物的位置信息。

详细的初步设计图纸还应包含设计植物的种类和位置等。

种植平面图重点交代所有植物的种类、位置、数量等信息,同时还应绘制出工程坐标网格。

这两个信息可绘制在同一张图纸中绘制,表示不清时也可分别绘制植物布置平面图和植物放线图。

要在图纸中交代植物的种类,就需要用图例将不同的植物种类分开,即一种植物对应一种图例。

通常,乔木和单株种植的灌木图例用圆形表示,圆的直径表示树木的冠幅,中间的圆心表示树木的种植位置,圆的边线可用不同的线型来表示出植物的一定特征;地被植物和丛植的灌木图例可用云线表示出种植的范围,再用不同的填充图例表示不同的种类。

为了统计方便,在图纸中也会将常绿树和落叶树、针叶树和阔叶树、设计树和现状树等进行区分。

种植平面图中的各植物图例可参照表2.4。

通常,种植平面图只用植物图例表示出植物的种植位置,具体的种类、规格和数量统计则用植物配置表单列出来,但在一些种植平面图中也直接对植物图例进行标注,这样更便于读图。

具体的标注方法是:若是单株种植的植物,先将一个主团内的同一种植物用种植点连线连接,再用引出符号标注出植物的(序号)、树种名称和连接数量;若是群植的植物,则直接在群植图例旁标出引出符号,标注该群植植物的(序号)、树种名称、数量和植物株行距。

标注的方式如图7.1和图7.2所示。

图7.1 单株种植标注方式图7.2 群植标注方式在种植设计图中,无论是在图例的表示上还是标注方式上,单株种植的乔木和群植的地被灌木的表示方法都不一样。

因此,为了便于制图和统计植物表,一般会单独绘制乔木种植图和灌木地被种植图。

1)乔木种植图乔木种植图中植物都是单棵种植,数量以“株(棵)”计算,同一种植物用种植点连线连接,不同植物用数字区分(如图7.3所示),也可用不同的树例区分(如图7.4所示)。

树例的大小反映乔木冠幅的大小,树例的圆心位置即表示乔木的种植点位。

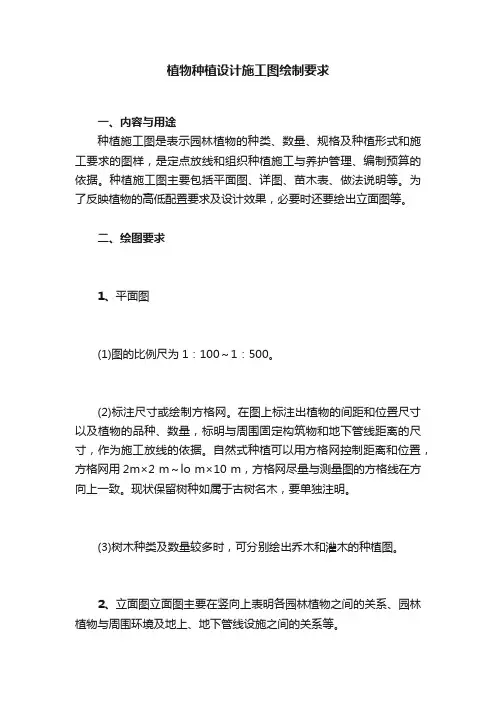

植物种植设计施工图绘制要求
一、内容与用途
种植施工图是表示园林植物的种类、数量、规格及种植形式和施工要求的图样，是定点放线和组织种植施工与养护管理、编制预算的依据。

种植施工图主要包括平面图、详图、苗木表、做法说明等。

为了反映植物的高低配置要求及设计效果，必要时还要绘出立面图等。

二、绘图要求
1、平面图
(1)图的比例尺为1：100～1：500。

(2)标注尺寸或绘制方格网。

在图上标注出植物的间距和位置尺寸以及植物的品种、数量，标明与周围固定构筑物和地下管线距离的尺寸，作为施工放线的依据。

自然式种植可以用方格网控制距离和位置，方格网用2m×2 m～lo m×10 m，方格网尽量与测量图的方格线在方向上一致。

现状保留树种如属于古树名木，要单独注明。

(3)树木种类及数量较多时，可分别绘出乔木和灌木的种植图。

2、立面图立面图主要在竖向上表明各园林植物之间的关系、园林植物与周围环境及地上、地下管线设施之间的关系等。

3、详图必要时可绘制种植详图，说明种植某一种植物时挖穴、覆土施肥、支撑等种植施工要求。

图的比例尺为1：20～1：50。

4、苗木表列表说明植物的种类、规格（胸径以cm为单位，写到小数点后一位；冠径、高度以m为单位，写到小数点后一位）、数量等。

观花类植物应在备注中标明花色、数量等。

5、做法说明用文字说明选用苗木的要求（品种、养护措施等），栽植地区客土层的处理、客土或栽植土的土质要求、施肥要求，对非植树季节的施工要求等。
