电压互感器精确等级

中文名称：准确度等级英文名称：accuracy class定义：测量仪器仪表的分级。

各级仪器仪表应符合有关不确定度的一组规范。

应用学科：准确度等级是指符合一定的计量要求，使误差保持在规定极限以内的测量仪器的等别、级别。

注：准确度等级通常按约定注以数字或符号，并称为等级指标。

准确度等级还分次等级：准确度等级分低准确度、中准确度、高准确度。

参考GB1208电流互感器标准，GB1207电压互感器标准：测量用电流互感器精度：（s），(s)，,,。

保护用电流互感器精度：5P,10P。

电压互感器精度：，，3P,6P。

在《VIM》及《JJF》中，准确度等级(accuracy class)指测量仪器仪表符合一定的计量要求，使误差保持在规定极限以内的测量仪器的等别、级别。

等(order)与级(class)在计量学中是两个不同的概念。

计量技术规范JJG1027－91《测量误差及数据处理》中早已明确。

等是一种按测量不确定度大小所划分的档次。

级是一种按测量仪器示值误差大小所划分的档次(关于不确定度的定义与示值误差的定义，包括器具的示值误差定义，请参阅《JJF》)。

例如：量块既分等也分级，标准电池也分等也分级，而标准活塞压力计则只分等没有级。

有些仪表的级别是引用误差(相对最大允许误差的一种)划分的，我们说某测量仪器符合某个等别或级别，是定性地综出了该仪器的准确度。

在正常的使用条件下,仪表测量结果的准确程度叫仪表的准确度.引用误差越小,仪表的准确度越高,而引用误差与仪表的量程范围有关,所以在使用同一准确度的仪表时,往往采取压缩量程范围,以减小测量误差.在工业测量中,为了便于表示仪表的质量,通常用准确度等级来表示仪表的准确程度.准确度等级就是最大引用误差去掉正,负号及百分号.准确度等级是衡量仪表质量优劣的重要指标之一.我国工业仪表等级分为,,,,,,七个等级,并标志在仪表刻度标尺或铭牌上.仪表准确度习惯上称为精度。

准确度等级习惯上称为精度等级。

电压互感器有哪些准确等级，分别为什么意思
一般用于计量
一般用于测量
1级 3级一般用于监测
3P 6P 用于保护
级用于电源
电流互感器的标识：
标准准确限值系数为：
5、10、15、20、30
准确级的标称－保护用电流互感器的准确级是以其额定准确限值一次电流下的最大复合误差的百分比来标称其后标以字母“P”表示保护用。

标准准确级：
保护用电流互感器的标准准确级为：5P和10P ；
保护用电流互感器铭牌标志
铭牌应规定标出相应内容其额定准确限值系数应标在相应的输出和准确级之后例如30VA 5P 10
注: 当电流互感器能满足输出和准确级及准确限值系数的多个组合要求时均可将它们标出：示例 15VA 级或 15VA 级 30VA 1级 15VA 1级，扩大值150% 30VA 5P10 ；15VA 5P20 测量用电流互感器准确级的标称
测量用电流互感器的准确级以该准确级在额定电流下所规定的最大允许电流误差百分数来标称
标准准确级－测量用电流互感器的标准准确级为：
；；；1；3；5
特殊用途的测量用电流互感器的标准准确级为：
；.
如：5P20/10P20，第一组为级；第二组准确级数为级，保护用，二次输出容量为20VA；第三组准确级数为10级，保护用绕组，二次输出容量为20VA。

PT的标识方法基本相同。

以前也是从网上得到的，资源共享吧。

电压电流互感器准确等级集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）电压、电流互感器准确等级根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。

准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。

国产电流互感器的准确等级有：0.01；0.02；0.05；0.1；0.2；0.5；1；3；10级。

按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。

带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器；在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差，因为电流是矢量，故要求大小和相角差），而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％；标有B（或D）级的电流互感器，用来接差动保护和距离保护装置。

所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。

保护用电流互感器按其功能特性分级如下：保护用电流互感器按用途分为稳态保护用（P）和暂态保护用（TP）P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。

5P20表示在加20倍额定电流的情况下，误差小等于5%暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。

TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。

无剩磁限值。

TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。

电流、电压互感器精确等级的具体解析依据电流互感器在额外作业条件下所发作的变比过失规矩了精确等级。

精确级是指在规矩的二次负荷改动方案内，一次电流为额外值时的最大电流过失的百分值。

国产电流互感器的精确等级有：0.01;0.02;0.05;0.1;0.2;0.5;1;3;10级。

依照国家规范《电流互感器》GB1208-75规矩，电力体系用电流互感器的过失限值。

带S的是分外电流互感器，恳求在1%-120%负荷方案内精度满意高，通常取5个负荷点丈量其过失小于规矩的方案;0.1级以上电流互感器，首要用于实验室进行精细丈量，或许作为规范，用来校验低一级级的互感器，也能够与规范外表协作，用来校验外表，所以叫做规范电流互感器;在工业上，0.2级和0.5级互感器用来联接电器丈量外表，恳求过失20%-120%负荷方案内精度满意高，通常取4个负荷点丈量其过失小于规矩的方案(过失包含比差和角差，因为电流是矢量，故恳求巨细和相角差)，而3.0级及以劣等级互感器首要用于联接某些继电维护设备和操控设备，如5P，10P的电流互感器通常用于接继电器维护用，即恳求在短路电流下复合过失小于必定的值，5P即小于5%，10P即小于10%;标有B(或D)级的电流互感器，用来接差动维护和间隔维护设备。

所以电流互感器依据用处规矩了纷歧样的精确度，也便是纷歧样电流方案内的过失精度。

维护用电流互感器按其功用特性分级如下：维护用电流互感器按用处分为稳态维护用(P)和暂态维护用(TP)。

P级：精确限值规矩为稳态对称一次电流下的复合过失，无剩磁限值。

5P20标明在加20倍额外电流的状况下，过失小等于5%。

暂态维护用电流互感器精确级分为TPX、TPY、TPZ三个等级。

TPS级：低漏磁电流互感器，其功用由二次励磁特性和匝数比过失限值规矩。

无剩磁限值。

TPX级：精确限值规矩为在指定的暂态作业循环中的峰值瞬时过失。

无剩磁限值。

TPX级电流互感器环形铁芯中不带气隙，在额外电流和负载下，其电流过失不大于plusmn;0.5%TPY级：精确限值规矩为在指定的暂态作业循环中的峰值瞬时过失。

电压互感器技术参数全文共四篇示例，供读者参考第一篇示例：电压互感器作为电力系统中重要的电气设备，承担着电压测量和信号转换的重要任务。

其技术参数直接影响到电力系统的运行稳定性和安全性。

在设计和选择电压互感器时，必须充分了解各项技术参数的含义和作用，以确保其在电力系统中的正常运行。

电压互感器的主要技术参数包括额定电压、额定频率、变比误差、负载特性、绝缘特性等。

下面将逐一介绍这些技术参数的含义和影响。

首先是额定电压。

额定电压是指电压互感器在额定工作条件下所能承受的最大电压值。

通常情况下，电压互感器的额定电压应大于电力系统中的最大工作电压，以确保其正常运行并防止设备损坏。

额定电压是电压互感器的重要参数之一，直接影响到其在电力系统中的安全性和稳定性。

其次是额定频率。

额定频率是指电压互感器正常工作的频率范围，在现代电力系统中，电压频率通常为50Hz或60Hz。

电压互感器应能在额定频率范围内正常工作，否则会影响电力系统的稳定性和安全性。

再者是变比误差。

变比误差是指电压互感器实际输出电压与额定电压之比的偏差。

变比误差会直接影响到电压互感器输出的准确性，因此在选择电压互感器时，需要对其变比误差进行精确的评估和校准。

负载特性是指电压互感器在不同负载条件下输出电压的稳定性和准确性。

负载特性良好的电压互感器，在不同负载条件下都能输出稳定的电压信号，避免因负载变化而影响到电力系统的正常运行。

最后是绝缘特性。

电压互感器作为电力系统中的高压设备，需要具备良好的绝缘性能，以确保在高压条件下不会发生漏电和击穿现象，从而保证电力系统的安全运行。

在实际应用中，电压互感器的技术参数需要根据电力系统的实际需求进行选择和设计，以确保其在电力系统中的正常运行和稳定性。

在使用过程中还需要定期对电压互感器进行检测和校准，以确保其输出的电压信号准确可靠。

第二篇示例：电压互感器是一种用于电力系统中测量电压的重要设备，其技术参数对于电力系统的运行和安全具有非常重要的意义。

电力互感器检定规程本规程适用于安装在6kV 及以上电力系统中用于计费与测量的电力互感器（包括电流、电压互感器以及组合互感器）的首次检定、后续检定和使用中的检验。

1 计量性能要求 1.1 准确度等级电流互感器的准确度为0.1、0.2S 、0.2、0.5S 、0.5、1级，电压互感器的准确度为0.1、0.2、 0.5、1级。

组合互感器按它所包含的电流、电压互感器的准确度分别定级。

1.2 误差电流互感器的电流误差（比值差）按下式定义：100(%)⨯-=PPS I I I I I K f （1） 电流互感器的相位误差δ定义为一次电流相量与二次电流相量的相位差，单位为min 。

相 量方向以理想电流互感器的相位差为零来决定，当二次电流相量超前一次电流相量时，相位差为正，反之为负。

电压互感器的电压误差（比值差）按下式定义：100(%)⨯-=PPS U U U U U K f （2）电压互感器的相位误差δ定义为一次电压相量与二次电压相量的相位差，单位为min 。

相 量方向以理想电压互感器的相位差为零来决定，当二次电压相量超前一次电压相量时，相位差为正，反之为负。

式（1）和（2）中，I K 为电流互感器的额定电流比，U K 为电压互感器的额定电压比，S I 为二次电流有效值，S U 为二次电压有效值，P I 为一次电流有效值，P U 为一次电压有效值。

1.3 基本误差在表1的参考条件下，电流互感器的误差不得超出表2给定的限值范围，电压互感器的误差不得超出表3给定的限值范围，实际误差曲线不得超出误差限值连线所形成的折线范围。

1.4 稳定性电力互感器在连续的两次周期检定中，其基本误差的变化，不得大于基本误差限值的1/2。

1.5 附加误差电力互感器的附加误差定义为检定时可不发生但在运行中存在的误差。

它可以由存在于运行工况的干扰项如高低温、剩磁、邻近效应引起，也可以由检定方法引起，如用低压法测量高压电流互感器的误差，用等安匝法测量多匝电流互感器的误差等。

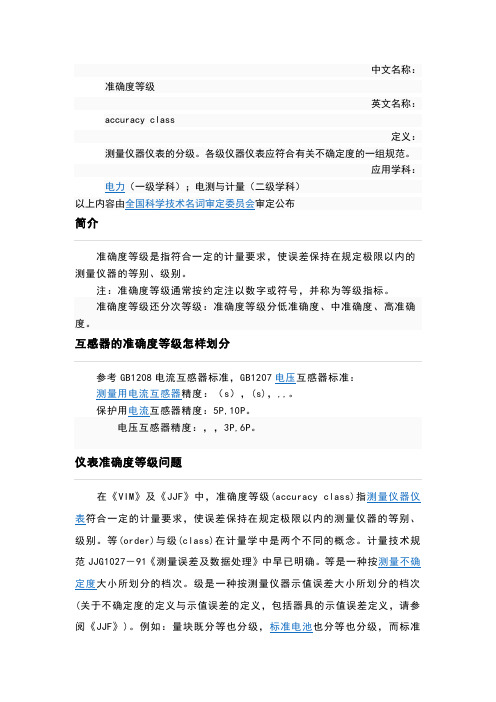

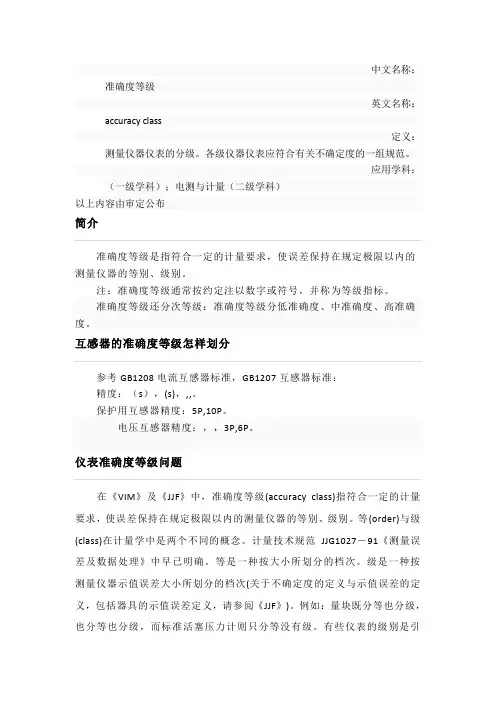

中文名称：准确度等级英文名称：accuracy class定义：测量仪器仪表的分级。

各级仪器仪表应符合有关不确定度的一组规范。

应用学科：（一级学科）；电测与计量（二级学科）以上内容由审定公布准确度等级是指符合一定的计量要求，使误差保持在规定极限以内的测量仪器的等别、级别。

注：准确度等级通常按约定注以数字或符号，并称为等级指标。

准确度等级还分次等级：准确度等级分低准确度、中准确度、高准确度。

参考GB1208电流互感器标准，GB1207互感器标准：精度：（s），(s)，,,。

保护用互感器精度：5P,10P。

电压互感器精度：，，3P,6P。

在《VIM》及《JJF》中，准确度等级(accuracy class)指符合一定的计量要求，使误差保持在规定极限以内的测量仪器的等别、级别。

等(order)与级(class)在计量学中是两个不同的概念。

计量技术规范JJG1027－91《测量误差及数据处理》中早已明确。

等是一种按大小所划分的档次。

级是一种按测量仪器示值误差大小所划分的档次(关于不确定度的定义与示值误差的定义，包括器具的示值误差定义，请参阅《JJF》)。

例如：量块既分等也分级，也分等也分级，而标准活塞压力计则只分等没有级。

有些仪表的级别是引用误差(相对最大允许误差的一种)划分的，我们说某测量仪器符合某个等别或级别，是定性地综出了该仪器的准确度。

在正常的使用条件下,仪表测量结果的准确程度叫仪表的准确度.引用误差越小,仪表的准确度越高,而引用误差与仪表的量程范围有关,所以在使用同一准确度的仪表时,往往采取压缩量程范围,以减小测量误差.在工业测量中,为了便于表示仪表的质量,通常用准确度等级来表示仪表的准确程度.准确度等级就是最大引用误差去掉正,负号及百分号.准确度等级是衡量仪表质量优劣的重要指标之一.我国工业仪表等级分为,,,,,,七个等级,并标志在仪表刻度标尺或铭牌上.仪表准确度习惯上称为精度。

准确度等级习惯上称为精度等级。

电流、电压互感器准确等级的详细解析根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。

准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。

国产电流互感器的准确等级有：0.01;0.02;0.05;0.1;0.2;0.5;1;3;10级。

按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。

带S 的是特殊电流互感器，要求在1%-120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围;0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器;在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20%-120%负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围(误差包括比差和角差，因为电流是矢量，故要求大小和相角差)，而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P即小于5%，10P即小于10%;标有B(或D)级的电流互感器，用来接差动保护和距离保护装置。

所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。

保护用电流互感器按其功能特性分级如下：保护用电流互感器按用途分为稳态保护用(P)和暂态保护用(TP)。

P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。

5P20表示在加20倍额定电流的情况下，误差小等于5% 。

暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。

TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。

无剩磁限值。

TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。

无剩磁限值。

TPX级电流互感器环形铁芯中不带气隙，在额定电流和负载下，其电流误差不大于±0.5%TPY级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。

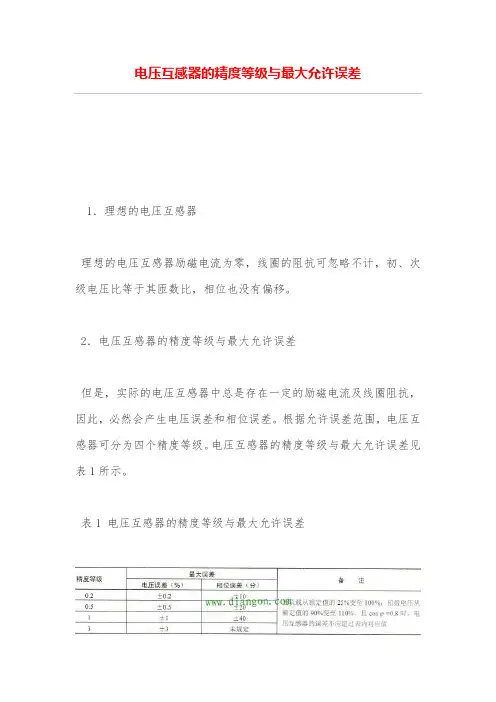

电压互感器的精度等级与最大允许误差
1．理想的电压互感器
理想的电压互感器励磁电流为零，线圈的阻抗可忽略不计，初、次级电压比等于其匝数比，相位也没有偏移。

2．电压互感器的精度等级与最大允许误差
但是，实际的电压互感器中总是存在一定的励磁电流及线圈阻抗，因此，必然会产生电压误差和相位误差。

根据允许误差范围，电压互感器可分为四个精度等级。

电压互感器的精度等级与最大允许误差见表1所示。

表1 电压互感器的精度等级与最大允许误差
3．举例说明
电压互感器的每种精度等级都对应额定的容量，因此，同一电压互感器按其次级负载的大小可以在不同的精度等级下工作。

JDZJ-10型电压互感器，在负载功率因数cosφ=0.8的情况下，精度等级为0.5级，其使用容量为50 VA；若精度等级为1级，则使用容量为80 VA；精度等级为3级时对应使用容量为200 VA；如果不考虑精度等级，仅需满足允许发热条件，则它的最大容量为400 VA。
