10kV电压互感器参数1. 介绍电压互感器是一种用于测量高压电网中电压的重要设备,它将高压电网的电压通过互感作用转换成低压信号,以便进行监测和保护。
本文将详细探讨10kV电压互感器的参数。
2. 电压互感器的基本原理电压互感器是一种变压器,它由高压绕组和低压绕组组成。
高压绕组将高压电网的电压引入,低压绕组则输出相应的低压信号。
电压互感器的基本原理是根据电磁感应定律,通过高压绕组和低压绕组之间的互感作用,将高压电网的电压转换成低压信号。
3. 10kV电压互感器的参数10kV电压互感器的参数对于电网的监测和保护至关重要。
下面是一些常见的10kV 电压互感器参数:3.1 额定电压额定电压是指电压互感器能够正常工作的最大电压值。
10kV电压互感器的额定电压为10kV,意味着它能够测量和转换不超过10kV的电压信号。
3.2 额定容量额定容量是指电压互感器能够输出的最大功率。
10kV电压互感器的额定容量通常在100VA到5000VA之间,根据具体应用需求进行选择。
3.3 准确度等级准确度等级是衡量电压互感器测量精度的重要参数。
10kV电压互感器的准确度等级通常为0.2级或0.5级,表示其测量误差在额定电压的0.2%或0.5%以内。
3.4 频率频率是指电压互感器能够正常工作的电压信号的频率范围。
10kV电压互感器通常适用于50Hz或60Hz的电压信号。
3.5 阻抗阻抗是电压互感器的另一个重要参数,它影响着电压互感器的响应特性。
10kV电压互感器的阻抗通常在10Ω到100Ω之间。
4. 10kV电压互感器的应用10kV电压互感器广泛应用于电网的监测和保护系统中。
它们可以用于测量电压、监测电网状态、保护电网设备等。
以下是一些10kV电压互感器的应用场景:4.1 电力系统监测10kV电压互感器可以用于测量电力系统中的电压,监测电网的稳定性和负荷情况。
通过对电压信号的测量和分析,可以及时发现电网故障和异常情况,保障电网的安全运行。
电压互感器技术参数电压互感器(Voltage Transformer,简称VT)是一种用于测量电网中高电压的电气设备,通常用于将高压信号转换为低压输出信号,以便更容易进行测量和监测。
技术参数是衡量电压互感器性能的重要指标,下面将详细介绍和解释一些典型的技术参数。
1. 额定电压(Rated Voltage):电压互感器的额定电压是指该设备可以安全运行的最高电压。
常见的额定电压包括10kV、35kV、110kV等,根据实际需求进行选择。
2. 额定频率(Rated Frequency):额定频率是指电压互感器正常运行的电网频率。
通常为50Hz或60Hz,根据实际电网频率进行选择。
3. 额定变比(Rated Turns Ratio):额定变比是指电压互感器输入电压与输出电压之间的比值。
以变压器为例,额定变比一般为高压侧电压与低压侧电压之比,如1000:1、2000:1等。
4. 准确级别(Accuracy Class):准确级别是指电压互感器输出电压与实际输入电压之间的误差范围。
通常使用国际电工委员会(IEC)的准确级别标准,例如0.2级、0.5级、1级等。
5. 频率响应(Frequency Response):频率响应是指电压互感器在不同频率下的输出电压变化情况。
通常在设备的技术参数中标注频率响应范围,例如50Hz至5kHz。
6. 负载特性(Load Characteristics):负载特性是指电压互感器在不同负载条件下的输出电压变化情况。
通常以百分比的形式表示,例如在0.1-120%额定负载下的输出电压变化范围。
7. 绝缘电阻(Insulation Resistance):绝缘电阻是指电压互感器绝缘材料的绝缘性能。
通常以兆欧姆(MΩ)为单位表示,具体数值要求通常根据国家或地区的标准进行规定。
8. 额定短时热电流(Rated Short-time Thermal Current):额定短时热电流是指电压互感器可以连续运行的最高电流。

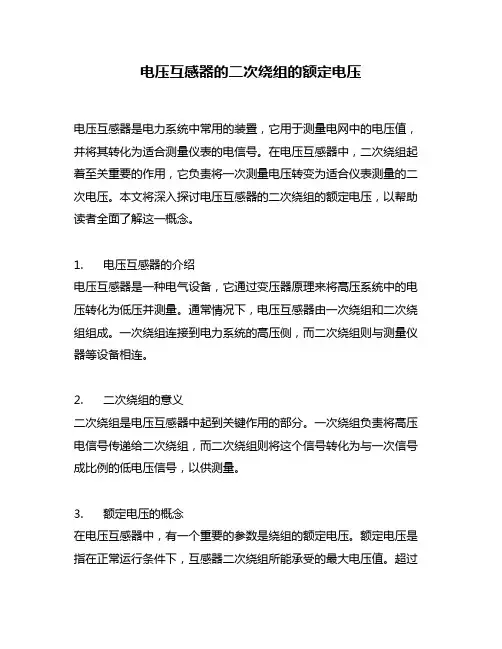

电压互感器的二次绕组的额定电压电压互感器是电力系统中常用的装置,它用于测量电网中的电压值,并将其转化为适合测量仪表的电信号。
在电压互感器中,二次绕组起着至关重要的作用,它负责将一次测量电压转变为适合仪表测量的二次电压。
本文将深入探讨电压互感器的二次绕组的额定电压,以帮助读者全面了解这一概念。
1. 电压互感器的介绍电压互感器是一种电气设备,它通过变压器原理来将高压系统中的电压转化为低压并测量。
通常情况下,电压互感器由一次绕组和二次绕组组成。
一次绕组连接到电力系统的高压侧,而二次绕组则与测量仪器等设备相连。
2. 二次绕组的意义二次绕组是电压互感器中起到关键作用的部分。
一次绕组负责将高压电信号传递给二次绕组,而二次绕组则将这个信号转化为与一次信号成比例的低电压信号,以供测量。
3. 额定电压的概念在电压互感器中,有一个重要的参数是绕组的额定电压。
额定电压是指在正常运行条件下,互感器二次绕组所能承受的最大电压值。
超过额定电压的电压互感器可能会损坏或产生误差。
4. 额定电压的意义二次绕组的额定电压是为了保证电压互感器的安全运行。
将二次绕组的额定电压设置为合适的数值,可以有效避免二次绕组过载,保护互感器不受电网异常电压的影响。
5. 额定电压的影响因素确定互感器二次绕组的额定电压需要考虑多个因素。
首先是电网的额定电压,二次绕组的额定电压通常与电网的额定电压相对应。
其次是测量的精度要求,高精度的测量要求较低的二次电压误差,因此可能需要较低的额定电压。
环境条件和互感器的设计特点也会对额定电压的确定产生影响。
6. 个人观点与理解在我看来,电压互感器的二次绕组的额定电压是确保互感器正常运行的重要因素之一。
设置合适的额定电压可以保证二次绕组不被过载,从而提高互感器的可靠性和测量精度。
我认为在确定额定电压时,需充分考虑环境条件和具体的测量要求,以确保电压互感器的性能能够满足实际应用的需求。
总结回顾:本文深入剖析了电压互感器的二次绕组的额定电压概念及其重要性。
电压互感器的额定电压因数及其相应的额定时间Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电压互感器的额定电压因数及其相应的额定时间互感器在一次电压升高时,励磁电流增大,铁心趋于饱和,铁心损耗增加,同时绕组的铜损也增加,这使得发热加剧,温度上升。
时间越长,温度越大。
电压高到一定程度,或时间长到一定程度,温度可能达到不能容许的数值。
互感器在规定时间内仍能满足热性能和准确级要求的最高一次电压与额定一次电压的比值,就称为额定电压因数。
它有其对应的额定时间,同时互感器一次绕组接法和系统的接地方式也有关系。
对于所有一次绕组的接法和系统接地方式以及任意长的时间,电压互感器的额定电压因数都为,即使电压互感器能在倍额定电压下长期工作。
此外,还有其他的电压因数值和额定时间值。
电压互感器的接线方式应根据负载的需要来确定,其二次侧主要用于向测量、保护、同期等二次回路提供所需的二次电压。
由于所供二次回路对其功能的具体要求不同,电压互感器主要有以下几种接线方式,如图9-6所示。
图9-6?电压互感器的接线方式(a)一台单相电压互感器的接线;(b)两台单相电压互感器接成不完全星形的接线;(c)三台单相电压互感器的接线;(d)三相五心柱式电压互感器的接线图9-6 (a)是一台单相电压互感器的接线,一次绕组接于线电压,二次绕组可接入电压表、频率表及电压继电器及阻抗继电器;适用于中性点不接地系统的小电流接地系统,主要用于3~35kV系统中简单的场合。
图9-6 (b)是两台单相电压互感器接成不完全星形的接线,简称Vv接线,三相三线制系统测量功率或电能时多用这种接线,也可接入需要线电压的其他仪表与继电器,当负载为计费电能表时,所用的电压互感器为级或级。
图9-6 (c)是三个单相电压互感器的接线,一、二次绕组都接成星形,中性点接地,剩余电压绕组接成开口三角形。
这种互感器因为接在相电压上,故额定一次电压为该级系统额定电压的1/√3。

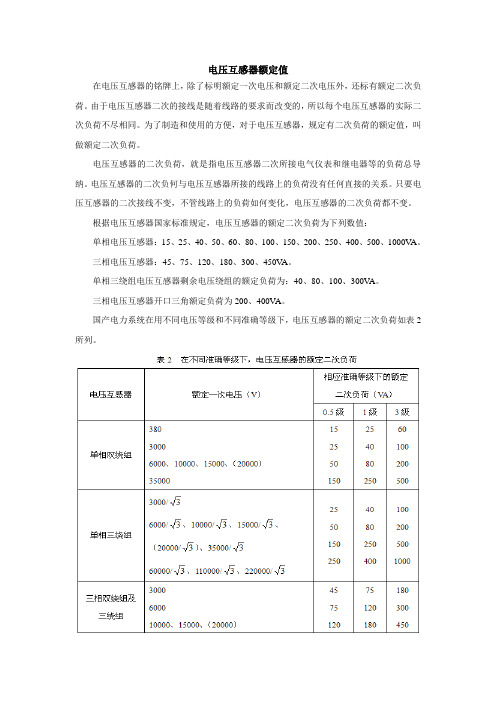

电压互感器额定值在电压互感器的铭牌上,除了标明额定一次电压和额定二次电压外,还标有额定二次负荷。
由于电压互感器二次的接线是随着线路的要求而改变的,所以每个电压互感器的实际二次负荷不尽相同。
为了制造和使用的方便,对于电压互感器,规定有二次负荷的额定值,叫做额定二次负荷。
电压互感器的二次负荷,就是指电压互感器二次所接电气仪表和继电器等的负荷总导纳。
电压互感器的二次负何与电压互感器所接的线路上的负荷没有任何直接的关系。
只要电压互感器的二次接线不变,不管线路上的负荷如何变化,电压互感器的二次负荷都不变。
根据电压互感器国家标准规定,电压互感器的额定二次负荷为下列数值:单相电压互感器:15、25、40、50、60、80、100、150、200、250、400、500、1000V A。
三相电压互感器:45、75、120、180、300、450V A。
单相三绕组电压互感器剩余电压绕组的额定负荷为:40、80、100、300V A。
三相电压互感器开口三角额定负荷为200、400VA。
国产电力系统在用不同电压等级和不同准确等级下,电压互感器的额定二次负荷如表2所列。
单相三绕组电压互感器剩余电压绕组的额定负荷如表3所列。
电压互感器的额定负荷用V A 数表示,就是指电压经感器在额定电压和额定负荷下运行时二次所输出的容量。
所以额定负荷容量n S 和额定负荷导纳n Y 之间的关系,可以用下式表示:n n n Y U S 22=(VA ) (4)对于一般电力系统用的电压互感器,额定二次电压V U n 1002=,因此,n n Y S 2100=(VA ) (5)在不同电压下,额定负荷导纳n Y 是常数。
这时电压互感器二次输出容量S 为n Y U S 22=(VA ) (6)将式(6)÷(4)得到n n U U S S 2222::= (7)设n U a U 22%=,则n S a S 2%)(= (8)由此可见,电压互感器的二次输出容量与额定电压百分数的平方及额定二次负荷容量成正比。
电压互感器技术参数全文共四篇示例,供读者参考第一篇示例:电压互感器作为电力系统中重要的电气设备,承担着电压测量和信号转换的重要任务。
其技术参数直接影响到电力系统的运行稳定性和安全性。
在设计和选择电压互感器时,必须充分了解各项技术参数的含义和作用,以确保其在电力系统中的正常运行。
电压互感器的主要技术参数包括额定电压、额定频率、变比误差、负载特性、绝缘特性等。
下面将逐一介绍这些技术参数的含义和影响。
首先是额定电压。
额定电压是指电压互感器在额定工作条件下所能承受的最大电压值。
通常情况下,电压互感器的额定电压应大于电力系统中的最大工作电压,以确保其正常运行并防止设备损坏。
额定电压是电压互感器的重要参数之一,直接影响到其在电力系统中的安全性和稳定性。
其次是额定频率。
额定频率是指电压互感器正常工作的频率范围,在现代电力系统中,电压频率通常为50Hz或60Hz。
电压互感器应能在额定频率范围内正常工作,否则会影响电力系统的稳定性和安全性。
再者是变比误差。
变比误差是指电压互感器实际输出电压与额定电压之比的偏差。
变比误差会直接影响到电压互感器输出的准确性,因此在选择电压互感器时,需要对其变比误差进行精确的评估和校准。
负载特性是指电压互感器在不同负载条件下输出电压的稳定性和准确性。
负载特性良好的电压互感器,在不同负载条件下都能输出稳定的电压信号,避免因负载变化而影响到电力系统的正常运行。
最后是绝缘特性。
电压互感器作为电力系统中的高压设备,需要具备良好的绝缘性能,以确保在高压条件下不会发生漏电和击穿现象,从而保证电力系统的安全运行。
在实际应用中,电压互感器的技术参数需要根据电力系统的实际需求进行选择和设计,以确保其在电力系统中的正常运行和稳定性。
在使用过程中还需要定期对电压互感器进行检测和校准,以确保其输出的电压信号准确可靠。
第二篇示例:电压互感器是一种用于电力系统中测量电压的重要设备,其技术参数对于电力系统的运行和安全具有非常重要的意义。
电压互感器铭牌的解释
电压互感器是电力系统中常见的电气设备,用于将高电压系统中的电压通过互感作用降压为低电压。
在电压互感器上通常会有铭牌,下面是铭牌上常见的信息及其含义的解释:
1.型号:电压互感器的型号,用于区分不同规格型号的互感器。
2.额定电压:电压互感器能够承受的最大电压值,单位为千伏(kV)。
3.额定频率:电压互感器能够正常工作的频率范围,一般为50Hz 或60Hz。
4.变比:电压互感器的变比,即高电压和低电压之间的比值。
例如,一个10kV/110V的互感器,其变比为1:100。
5.准确级别:电压互感器的准确度等级,通常为0.2级、0.5级或1级,表示互感器的测量误差范围。
6.额定容量:电压互感器的额定容量,即互感器能够输出的最大功率。
单位为千伏安(kVA)。
7.制造厂商:电压互感器的制造厂商名称及联系方式。
电压互感器的铭牌提供了互感器的重要信息,对于正确选型和使用电压互感器具有重要的参考价值。
- 1 -。

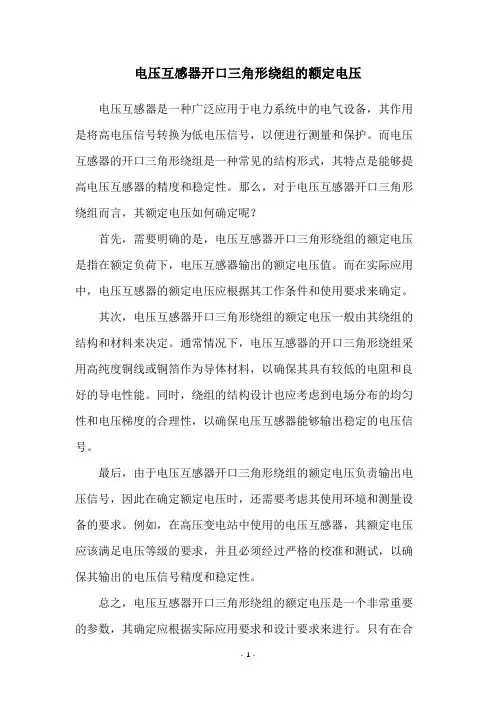

电压互感器开口三角形绕组的额定电压电压互感器是一种广泛应用于电力系统中的电气设备,其作用是将高电压信号转换为低电压信号,以便进行测量和保护。
而电压互感器的开口三角形绕组是一种常见的结构形式,其特点是能够提高电压互感器的精度和稳定性。
那么,对于电压互感器开口三角形绕组而言,其额定电压如何确定呢?
首先,需要明确的是,电压互感器开口三角形绕组的额定电压是指在额定负荷下,电压互感器输出的额定电压值。
而在实际应用中,电压互感器的额定电压应根据其工作条件和使用要求来确定。
其次,电压互感器开口三角形绕组的额定电压一般由其绕组的结构和材料来决定。
通常情况下,电压互感器的开口三角形绕组采用高纯度铜线或铜箔作为导体材料,以确保其具有较低的电阻和良好的导电性能。
同时,绕组的结构设计也应考虑到电场分布的均匀性和电压梯度的合理性,以确保电压互感器能够输出稳定的电压信号。
最后,由于电压互感器开口三角形绕组的额定电压负责输出电压信号,因此在确定额定电压时,还需要考虑其使用环境和测量设备的要求。
例如,在高压变电站中使用的电压互感器,其额定电压应该满足电压等级的要求,并且必须经过严格的校准和测试,以确保其输出的电压信号精度和稳定性。
总之,电压互感器开口三角形绕组的额定电压是一个非常重要的参数,其确定应根据实际应用要求和设计要求来进行。
只有在合
理的设计和严格的测试下,电压互感器才能够发挥其良好的测量和保护作用。
电压互感器设计计算电压互感器是一种测量高电压的电器装置,它通过电感和磁链耦合原理将高压侧的高电压信号转换成低电压信号,以便测量、保护和控制装置使用。
设计和计算电压互感器需要考虑很多因素,例如额定电压、容量、抗短路能力、磁化特性和误差等。
下面将详细介绍电压互感器设计和计算的过程。
首先,电压互感器的设计需要确定额定电压。
额定电压是指电压互感器连续运行的最高电压值,通常选择额定电压为系统工作电压的1.1~1.2倍,以保证电压互感器的安全运行。
其次,根据额定电压和要求的输出电压比例确定变比。
变比是指高压侧与低压侧电压之间的比值。
变比可以根据需求来确定,常见的变比有1:1、10:1、100:1等。
变比的选择要考虑到测量范围、精度和输出电压等要求。
然后,计算电感值。
电感是电流在电压互感器中产生磁能的度量。
电感可以通过下式计算得到:L = Vn * n / (2 * π * f * Imax)其中,L为电感值,Vn为额定电压,n为变比,f为频率,Imax为电流互感器的额定电流。
计算完成后,需要选择合适的铁芯材料和截面积。
铁芯材料的选择要考虑到对磁场的导磁性和磁饱和能力,常见的铁芯材料包括硅钢片和铁氧体等。
截面积的选择要根据电感值和变比来确定,以满足对电压的耦合效果和磁场的均匀分布。
在设计过程中,还需要考虑到电压互感器的抗短路能力。
抗短路能力是指电压互感器在短路条件下能够承受的最大电流,并保持正常工作。
Zsc = Vn / (In * S)其中,Zsc为短路阻抗,Vn为额定电压,In为电流互感器的额定电流,S为电压互感器的容量。
最后,还需要进行磁化特性和误差计算。
磁化特性是指电压互感器在额定电压下的磁化曲线。
在设计过程中,通常需要进行磁化特性的仿真和优化,以满足国际标准的要求。
误差是指电压互感器输出信号与输入信号之间的差异。
误差计算可以通过校正和标定来进行,以确保电压互感器的精度和可靠性。
综上所述,电压互感器的设计和计算涉及到很多方面,包括额定电压、变比、电感值、铁芯材料、抗短路能力、磁化特性和误差等。

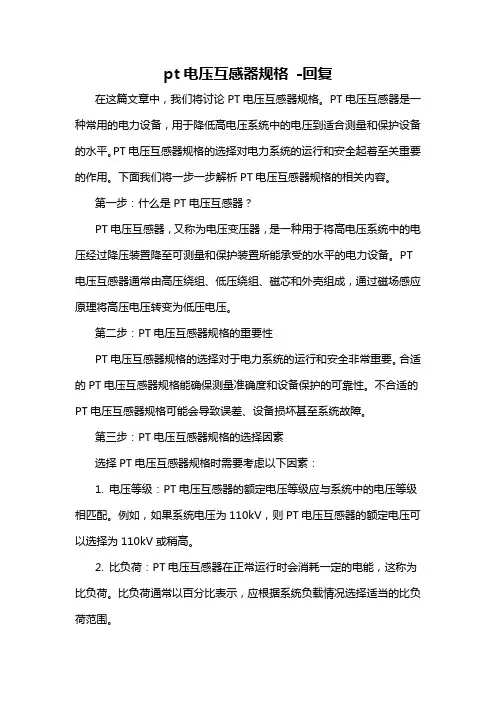

pt电压互感器规格-回复在这篇文章中,我们将讨论PT电压互感器规格。
PT电压互感器是一种常用的电力设备,用于降低高电压系统中的电压到适合测量和保护设备的水平。
PT电压互感器规格的选择对电力系统的运行和安全起着至关重要的作用。
下面我们将一步一步解析PT电压互感器规格的相关内容。
第一步:什么是PT电压互感器?PT电压互感器,又称为电压变压器,是一种用于将高电压系统中的电压经过降压装置降至可测量和保护装置所能承受的水平的电力设备。
PT 电压互感器通常由高压绕组、低压绕组、磁芯和外壳组成,通过磁场感应原理将高压电压转变为低压电压。
第二步:PT电压互感器规格的重要性PT电压互感器规格的选择对于电力系统的运行和安全非常重要。
合适的PT电压互感器规格能确保测量准确度和设备保护的可靠性。
不合适的PT电压互感器规格可能会导致误差、设备损坏甚至系统故障。
第三步:PT电压互感器规格的选择因素选择PT电压互感器规格时需要考虑以下因素:1. 电压等级:PT电压互感器的额定电压等级应与系统中的电压等级相匹配。
例如,如果系统电压为110kV,则PT电压互感器的额定电压可以选择为110kV或稍高。
2. 比负荷:PT电压互感器在正常运行时会消耗一定的电能,这称为比负荷。
比负荷通常以百分比表示,应根据系统负载情况选择适当的比负荷范围。
3. 负载电流:PT电压互感器的额定负载电流应能够满足系统中测量和保护设备的要求。
负载电流应根据实际情况选择,一般不应小于系统中任何测量或保护设备的额定电流。
4. 精度等级:精度等级衡量了PT电压互感器的测量准确度。
根据系统的要求,选择适当的精度等级,例如0.2级、0.5级等。
第四步:PT电压互感器规格的安装和调试在选择完合适的PT电压互感器规格后,还需要进行安装和调试工作。
PT电压互感器的安装应符合相应的安装规范,并确保连接正确可靠。
在调试过程中,需要验证PT电压互感器的准确性和灵敏度,并进行必要的校准。
三、电压互感器的接线方式
a)、b)一台单相式电压互感器接线 c)两台单相双绕组电压互感器V-V接线
d)三台单相三绕组电压互感器(或一台三相五柱式电压互感器)接线
e)电容式电压互感器接线
莫言解析
⑶ 三台单相式电压互感器构成的完全星形接线方式
如图2-28d 所示,在3~220kV 系统中得到广泛应用,由于其一次和二次侧中性点均接地,故可以用来测量相间电压和相对地电压。
⑴ 一台单相式电压互感器接线方式
图2-28a 是由一台单相电压互感器测量相对地电压,这种接线适用于110~220kV 中性点直接接地系统中,其额定一次电压U N1=U NS / 。
其U N2=100V 。
图2-28b 是由一台单相电压互感器测量相间电压,适用于3~35kV 中性点不接地系统中。
其额定一次电压U N1为所接电网的额定电压U NS 。
其额定二次电压U N2=100V 。
3⑵ 两台单相式电压互感器不完全星形(即V—V)接线方式 如图2-28c 所示,两台单相电压互感器分别接于母线的A 相—B 相和B 相—C 相之间,用来测量相间电压,这种接线常用于3~20kV 小电流接地系统中。
其额定一次电压U N1为所接系统母线的额定电压U NS ,即U N1=U NS 。
其额定二次电压U N2=100V 。
莫言解析
二次绕组的额定电压U N2=100/ V 。
3 辅助二次绕组(开口三角形接线)用于小电流接地系统的绝缘监察装置时,每相辅助二次绕组的额定电压为
100/3V 。
若每相辅助二次绕组的额定电压为100/3V ,则单相金属性接地时,开口三角两端之间电压为100V 。
其额定一次电压U N1 =U NS / 。
3莫言解析
辅助二次绕组(开口三角形接线)用于大电流接地系统的接地保护时,每相辅助二次绕组的额定电压为100V。
正常运行时,开口三角两端之间电压为0V;单相金属性接地时,开口三角两端之间电压为100V。
若每相辅助二次绕组的额定电压为100V,则单相金属性接地时,开口三角两端之间电压为100V。
莫言解析
(4) 三相五柱式电压互感器
接线与图2-28d类似,可用来测量相间电压和相对地电压,它只用于3~20kV系统中。
这种电压互感器在其内部已完成了绕组的连接,故U N1=U NS;U N2=100V(二次绕组线电压);每相辅助二次绕组的额定电压为100/3V。
(5) 电压互感器与电力系统的连接
3 ~ 35kV的电压互感器需经隔离开关和熔断器接入高压电
网。
高压侧熔断器的作用:保护高压电网不因一次绕组或引线短路危及一次系统的安全。
110kV及以上的电压互感器只经隔离开关接入高压电网,其回路中不使用熔断器,其理由之一是,110kV及以上的电压互感器可靠性高;其二是,110kV及以上的熔断器制造困难,价格昂贵。

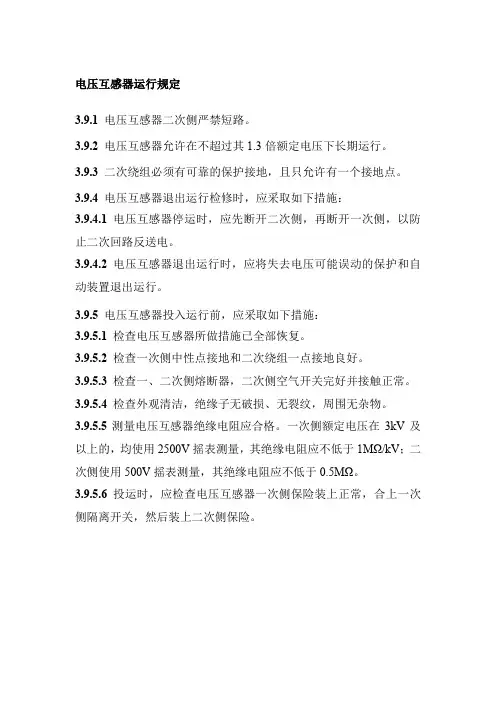

电压互感器二次侧不能短路,否则会烧坏,所以电压互感器
二次侧一般要装熔断器作为二次侧短路的保护。
莫言解析。
