电压互感器

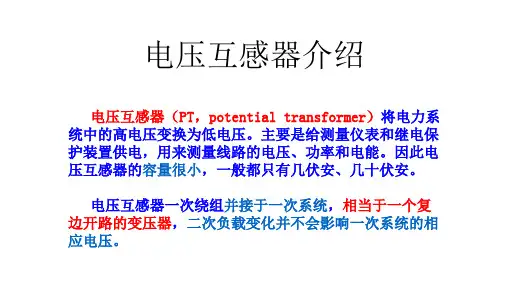

一、何谓电压互感器1电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。

2电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

3改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

4电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。

二、电压互感器的作用1电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。

把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。

2同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。

三、电压互感器分类1按安装地点可分：户内式和户外式。

35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。

2按相数可分：单相式和三相式。

10kV及以下采用三相式。

3按绕组数可分：双绕组、三绕组和四绕组。

4按绝缘方式可分：干式、浇注式、油浸式和气体式。

5按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。

其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。

四、电压互感器结构1油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。

单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。

串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。

2SF6气体绝缘电压互感器SF6气体绝缘电压互感器由外壳、绝缘套管、铁芯、一、二次绕组以及安装附件组成。

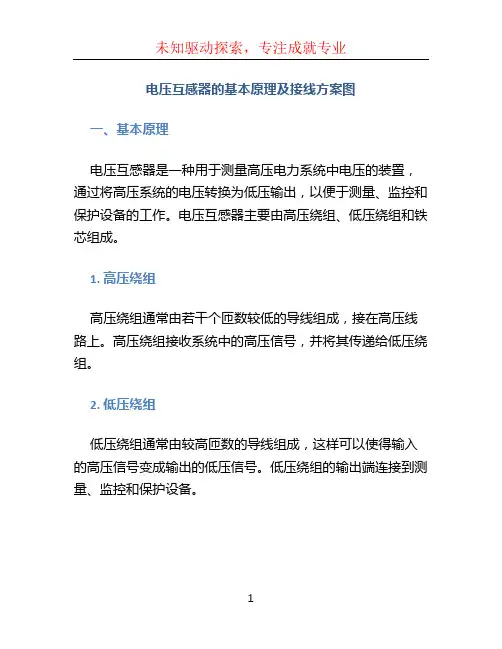

电压互感器的基本原理及接线方案图一、基本原理电压互感器是一种用于测量高压电力系统中电压的装置，通过将高压系统的电压转换为低压输出，以便于测量、监控和保护设备的工作。

电压互感器主要由高压绕组、低压绕组和铁芯组成。

1. 高压绕组高压绕组通常由若干个匝数较低的导线组成，接在高压线路上。

高压绕组接收系统中的高压信号，并将其传递给低压绕组。

2. 低压绕组低压绕组通常由较高匝数的导线组成，这样可以使得输入的高压信号变成输出的低压信号。

低压绕组的输出端连接到测量、监控和保护设备。

3. 铁芯铁芯是电压互感器中的关键组件，其主要作用是产生磁通量。

铁芯由硅钢片制成，通常采用环形或柱状结构。

通过将高压绕组和低压绕组绕制在铁芯上，可以使得输入的高压信号在绕组间通过铁芯的磁场耦合。

二、接线方案图电压互感器的接线方案图如下所示：接线方案图接线方案图三、接线方案解析根据图中的接线方案，我们可以看到高压线路与电压互感器间有一段距离，这是为了确保安全。

在实际安装中，应根据具体情况来确定高压线路和互感器之间的距离。

高压线路的A、B、C相分别与电压互感器的1S、2S、3S 相连接。

高压线路的中性点N通过一个接地变压器接地。

低压绕组的U、V、W相分别与接地变压器的U1、V1、W1相连接。

接地变压器的U2、V2、W2通过导线接入电力系统中的测量、监控和保护设备。

需要注意的是，在进行接线连接时，应保证接线良好，避免接触不良或松动造成故障。

四、总结电压互感器是测量高压电力系统中电压的重要装置，其基本原理是通过高压绕组、低压绕组和铁芯的组合来实现高压信号向低压信号的转换。

在进行接线时，应按照接线方案图的要求进行连接，并确保接线良好，避免故障发生。

希望通过本文对电压互感器的基本原理和接线方案有了更深入的了解。

如有需要，可以参考电压互感器的相关技术文档或咨询专业人士以获取更详细的信息。

电压互感器技术参数电压互感器（Voltage Transformer，简称VT）是一种用于测量电网中高电压的电气设备，通常用于将高压信号转换为低压输出信号，以便更容易进行测量和监测。

技术参数是衡量电压互感器性能的重要指标，下面将详细介绍和解释一些典型的技术参数。

1. 额定电压（Rated Voltage）：电压互感器的额定电压是指该设备可以安全运行的最高电压。

常见的额定电压包括10kV、35kV、110kV等，根据实际需求进行选择。

2. 额定频率（Rated Frequency）：额定频率是指电压互感器正常运行的电网频率。

通常为50Hz或60Hz，根据实际电网频率进行选择。

3. 额定变比（Rated Turns Ratio）：额定变比是指电压互感器输入电压与输出电压之间的比值。

以变压器为例，额定变比一般为高压侧电压与低压侧电压之比，如1000:1、2000:1等。

4. 准确级别（Accuracy Class）：准确级别是指电压互感器输出电压与实际输入电压之间的误差范围。

通常使用国际电工委员会（IEC）的准确级别标准，例如0.2级、0.5级、1级等。

5. 频率响应（Frequency Response）：频率响应是指电压互感器在不同频率下的输出电压变化情况。

通常在设备的技术参数中标注频率响应范围，例如50Hz至5kHz。

6. 负载特性（Load Characteristics）：负载特性是指电压互感器在不同负载条件下的输出电压变化情况。

通常以百分比的形式表示，例如在0.1-120%额定负载下的输出电压变化范围。

7. 绝缘电阻（Insulation Resistance）：绝缘电阻是指电压互感器绝缘材料的绝缘性能。

通常以兆欧姆（MΩ）为单位表示，具体数值要求通常根据国家或地区的标准进行规定。

8. 额定短时热电流（Rated Short-time Thermal Current）：额定短时热电流是指电压互感器可以连续运行的最高电流。

高压低压配电柜的电压互感器有什么作用电压互感器是一种常见的电力变电设备，广泛用于高压低压配电柜中。

它起着非常重要的作用，能够实现电力变压、电力计量、电力保护等功能。

本文将详细介绍高压低压配电柜的电压互感器的作用，以及其在电力系统中的应用。

一、什么是电压互感器电压互感器是一种用来将高电压转换成低电压，以便测量或保护装置使用的装置。

它是电力系统中必不可少的设备之一，通过电磁感应原理，将高压一侧的电压变换成低压输出。

二、电压互感器的作用1. 电力测量电压互感器在电力系统中起着电力测量的作用。

它能够将高压电网的电压转换成符合低压电表测量范围的低电压，以便进行准确的电能计量。

通过电压互感器的测量，我们可以了解到电力系统中的电压水平，为电力供需的平衡、电网运行和电能计费提供参考依据。

2. 电力保护电压互感器在电力系统中担负着电力保护的重要任务。

当高压电网发生故障时，电压互感器能够及时感知到并传递给保护装置，保护装置进而采取措施，切断故障部分，确保电网的安全运行。

电压互感器的保护功能对于预防和减少电力系统中的故障以及保护设备的安全非常关键。

3. 电力监测与调控电压互感器可以用于电力监测与调控。

通过对电压互感器的监测，可以实时了解电力系统中的电压波动情况，包括过高、过低、过载等异常情况。

根据监测结果，电力系统可以及时调整电力输出，确保电网的稳定运行。

4. 电力质量分析电压互感器还可以用于电力质量分析。

通过对电压互感器输出电压的采集和分析，可以了解电力系统中的电压波形、电流波形等参数。

这对于发现电力系统中的潜在问题、调整电力质量，提高电力供应的可靠性和稳定性具有重要意义。

三、电压互感器在电力系统中的应用电压互感器在电力系统中应用广泛。

它通常用于变电站、配电柜等场所，用于测量和保护系统中的电压。

在变电站中，电压互感器用于测量变电站内部各个电压等级的电压，以及传递给保护装置进行故障检测和保护动作。

在配电柜中，电压互感器用于测量配电柜内部的电压，以便及时发现电力异常，保护电器设备的安全运行。

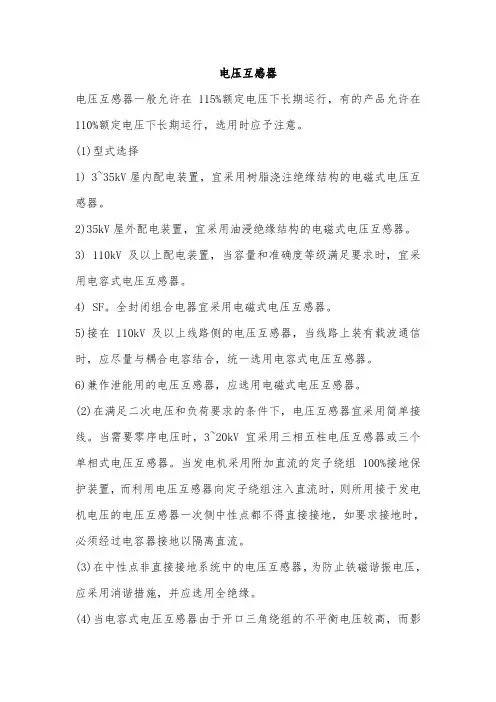

电压互感器电压互感器一般允许在115%额定电压下长期运行，有的产品允许在110%额定电压下长期运行，选用时应予注意。

(1)型式选择1) 3~35kV屋内配电装置，宜采用树脂浇注绝缘结构的电磁式电压互感器。

2)35kV屋外配电装置，宜采用油浸绝缘结构的电磁式电压互感器。

3) 110kV及以上配电装置，当容量和准确度等级满足要求时，宜采用电容式电压互感器。

4) SF。

全封闭组合电器宜采用电磁式电压互感器。

5)接在 110kV及以上线路侧的电压互感器，当线路上装有载波通信时，应尽量与耦合电容结合，统一选用电容式电压互感器。

6)兼作泄能用的电压互感器，应选用电磁式电压互感器。

(2)在满足二次电压和负荷要求的条件下，电压互感器宜采用简单接线。

当需要零序电压时，3~20kV宜采用三相五柱电压互感器或三个单相式电压互感器。

当发电机采用附加直流的定子绕组100%接地保护装置，而利用电压互感器向定子绕组注入直流时，则所用接于发电机电压的电压互感器一次侧中性点都不得直接接地，如要求接地时，必须经过电容器接地以隔离直流。

(3)在中性点非直接接地系统中的电压互感器，为防止铁磁谐振电压，应采用消谐措施，并应选用全绝缘。

(4)当电容式电压互感器由于开口三角绕组的不平衡电压较高，而影响零序保护装置的灵敏度时，应要求制造部门装设高次谐波滤过器。

(5)用于中性点直接接地系统的电压互感器，其剩余绕组额定电压应为100V;用于中性点非直接接地系统的电压互感器，其剩余绕组额定电压应为100/3V。

(6)电磁式电压互感器可以兼作并联电容器的泄能设备，但此电压互感器与电容器组之间，不应有开断点。

(7)电压互感器的配置1) 6~220kV电压等级的每组主母线的三相上应装设电压互感器。

旁路母线上是否需要装设电压互感器，应视各回出线外侧装设电压互感器的情况和需要确定。

2) 当需要监视和检测线路侧有无电压时，出线侧的一相上应装设电压互感器。

3)当需要在330kV及以下主变压器回路中提取电压时，可尽量利用变压器电容式套管上的电压抽取装置。

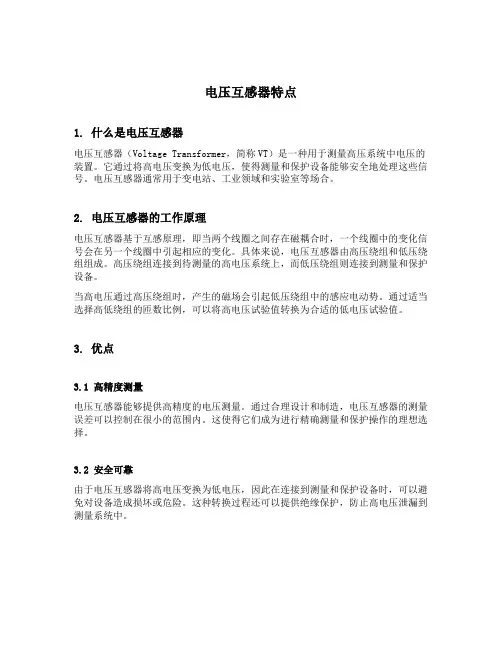

电压互感器特点1. 什么是电压互感器电压互感器（Voltage Transformer，简称VT）是一种用于测量高压系统中电压的装置。

它通过将高电压变换为低电压，使得测量和保护设备能够安全地处理这些信号。

电压互感器通常用于变电站、工业领域和实验室等场合。

2. 电压互感器的工作原理电压互感器基于互感原理，即当两个线圈之间存在磁耦合时，一个线圈中的变化信号会在另一个线圈中引起相应的变化。

具体来说，电压互感器由高压绕组和低压绕组组成。

高压绕组连接到待测量的高电压系统上，而低压绕组则连接到测量和保护设备。

当高电压通过高压绕组时，产生的磁场会引起低压绕组中的感应电动势。

通过适当选择高低绕组的匝数比例，可以将高电压试验值转换为合适的低电压试验值。

3. 优点3.1 高精度测量电压互感器能够提供高精度的电压测量。

通过合理设计和制造，电压互感器的测量误差可以控制在很小的范围内。

这使得它们成为进行精确测量和保护操作的理想选择。

3.2 安全可靠由于电压互感器将高电压变换为低电压，因此在连接到测量和保护设备时，可以避免对设备造成损坏或危险。

这种转换过程还可以提供绝缘保护，防止高电压泄漏到测量系统中。

3.3 宽工作范围电压互感器能够适应各种工作条件下的高电压试验。

无论是在额定负载下还是在过载条件下，它们都能稳定地工作，并提供准确可靠的测量数据。

3.4 抗干扰能力强在复杂的电磁环境中，如变电站等场合，存在各种干扰源。

好的电压互感器应具有良好的抗干扰能力，能够有效地过滤掉外界干扰信号，并提供准确可靠的输出信号。

3.5 体积小、重量轻电压互感器通常采用紧凑的设计，具有较小的体积和轻量化的特点。

这使得安装和维护变得更加方便，同时也节省了空间和成本。

4. 应用领域4.1 变电站电压互感器是变电站中不可或缺的设备之一。

它们用于测量和保护高压系统中的电压，确保系统的正常运行。

同时，它们还可以提供给监控设备和自动化系统所需的信号。

4.2 工业领域在工业生产过程中，需要对各种设备和线路进行电压测量。

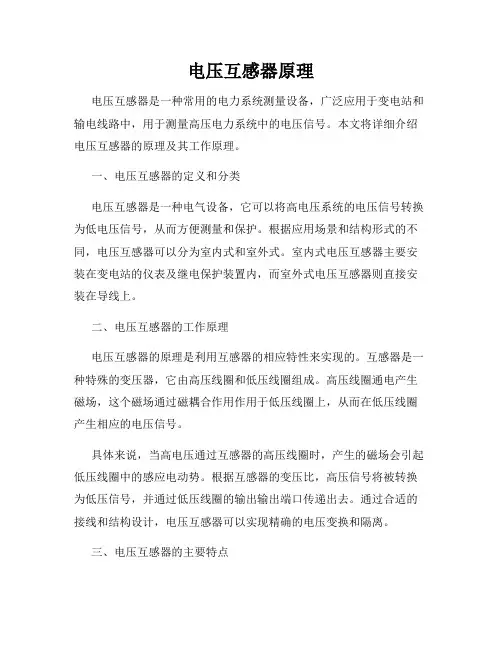

电压互感器原理电压互感器是一种常用的电力系统测量设备，广泛应用于变电站和输电线路中，用于测量高压电力系统中的电压信号。

本文将详细介绍电压互感器的原理及其工作原理。

一、电压互感器的定义和分类电压互感器是一种电气设备，它可以将高电压系统的电压信号转换为低电压信号，从而方便测量和保护。

根据应用场景和结构形式的不同，电压互感器可以分为室内式和室外式。

室内式电压互感器主要安装在变电站的仪表及继电保护装置内，而室外式电压互感器则直接安装在导线上。

二、电压互感器的工作原理电压互感器的原理是利用互感器的相应特性来实现的。

互感器是一种特殊的变压器，它由高压线圈和低压线圈组成。

高压线圈通电产生磁场，这个磁场通过磁耦合作用作用于低压线圈上，从而在低压线圈产生相应的电压信号。

具体来说，当高电压通过互感器的高压线圈时，产生的磁场会引起低压线圈中的感应电动势。

根据互感器的变压比，高压信号将被转换为低压信号，并通过低压线圈的输出输出端口传递出去。

通过合适的接线和结构设计，电压互感器可以实现精确的电压变换和隔离。

三、电压互感器的主要特点1.高精度：电压互感器通常具有较高的精度要求，以确保测量结果的准确性。

2.良好的线性性能：电压互感器的输出电压应与输入电压成线性关系，以便准确地反应电力系统中的电压变化。

3.优良的稳定性：电压互感器应具有良好的温度稳定性和短期稳定性，以保证在不同环境和工况下的测量可靠性。

四、电压互感器的应用领域1.电力系统测量与控制：电压互感器是电力系统中测量电压信号的重要设备，用于测量电力系统的电压值，保障电力系统的正常运行。

2.电力系统保护：电压互感器也是电力系统中继电保护装置的核心组成部分，用于测量和传递电力系统中的电压信号，实现对设备和系统的保护控制。

3.电力系统监控：电压互感器可用于配电线路、变电站等地的监控系统，实现对电压、电流信号的实时监测和数据采集。

总结：电压互感器是一种重要的电力测量设备，通过利用互感器的工作原理和特性，将高电压系统的电压信号变换为低电压信号，以实现电力系统的测量、保护和监控。

电压互感器、电流互感器原理电压互感器、电流互感器是电力系统中常用的测量装置，用于测量高电压和大电流。

本文将分别从电压互感器和电流互感器的原理进行介绍。

一、电压互感器原理电压互感器，简称VT，又称电压互感器、电压互感器、电压互感器等，是一种用于测量高压电缆和高压设备中电压的测量装置。

其工作原理基于互感器的原理，即利用磁感应现象。

电压互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。

一次绕组与高压设备并联连接，二次绕组与测量仪表相连。

当高压设备通电时，一次绕组中产生的磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电压成正比的电压。

这样，通过测量二次绕组中的电压，就可以得到高压设备中的电压值。

二、电流互感器原理电流互感器，简称CT，又称电流互感器、电流互感器等，是一种用于测量高电流的测量装置。

其工作原理也是基于互感器的原理。

电流互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。

一次绕组与高电流设备串联连接，二次绕组与测量仪表相连。

当高电流通过一次绕组时，会在铁芯中产生一个磁场，这个磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电流成正比的电流。

通过测量二次绕组中的电流，就可以得到高电流设备中的电流值。

三、电压互感器和电流互感器的特点1. 测量范围广：电压互感器和电流互感器能够测量较大范围内的电压和电流，适用于不同电力系统和设备的测量需求。

2. 高精度：电压互感器和电流互感器具有较高的测量精度，可以满足电力系统对精确测量的要求。

3. 绝缘性能好：电压互感器和电流互感器在设计和制造过程中，采用了一系列的绝缘措施，确保了其在高电压和大电流环境下的安全可靠性。

4. 动态性能好：电压互感器和电流互感器响应速度快，能够准确测量瞬态和稳态下的电压和电流。

四、电压互感器和电流互感器的应用电压互感器和电流互感器广泛应用于电力系统中的各种测量和保护装置中，如电能计量、保护继电器、故障录波器等。

电压互感器的表示方法（最新版4篇）篇1 目录一、电压互感器的定义和作用二、电压互感器的符号表示方法1.电气符号2.新国标符号3.旧国标符号三、单相电压互感器符号的具体表示四、电压互感器符号的实际应用篇1正文电压互感器是一种带铁心的变压器，主要作用是按比例变换线路上的电压。

在我国，电压互感器的符号表示方法有着明确的规定。

首先，电压互感器的电气符号表示为 potential transformer，简称PT。

在新国标中，其符号表示为 transformer voltage，简称 TV。

与旧国标中的 yh（电压互感器的“压”、“互”二字的汉语拼音第一个字母的组合）相对应。

其次，单相电压互感器符号的具体表示如下：左图中两个圈代表一个初级绕组、一个次级绕组；右图中三个圈代表一个初级绕组、二个次级绕组。

如果有更多个圈，则最上面一个圈是初级绕组，下面的圈是次级绕组。

篇2 目录一、电压互感器的定义和作用二、电压互感器的符号表示方法1.初级绕组和次级绕组的表示2.电压互感器的简称和旧国标符号3.新国标符号和旧国标符号的对应关系三、电压互感器的应用场景篇2正文电压互感器是一种带铁心的变压器，主要作用是按比例变换线路上的电压。

在我国，根据 gb4728-6-84《电能的发生和转换》标准，电压互感器在电气工程应用中的符号有明确的规定。

电压互感器的符号表示方法主要包括初级绕组和次级绕组的表示。

在电气符号中，初级绕组通常用一个圈表示，次级绕组用另一个圈表示。

对于单相电压互感器，左图中两个圈代表一个初级绕组和一个次级绕组；右图中三个圈代表一个初级绕组和两个次级绕组。

在多相电压互感器中，更多的圈代表更多的次级绕组，最上面的圈表示最高电压级别的次级绕组。

电压互感器的简称为 PT，在新国标中也称为 TV，与旧国标中的 YH 相对应。

其中，“压”和“互”分别取自电压互感器名称中“电压”和“互感器”的第一个字母。

电压互感器广泛应用于各种电气设备和系统中，如电力系统、自动化控制系统等。
