地铁建设工程典型事故案例
- 格式:ppt
- 大小:52.78 MB
- 文档页数:127

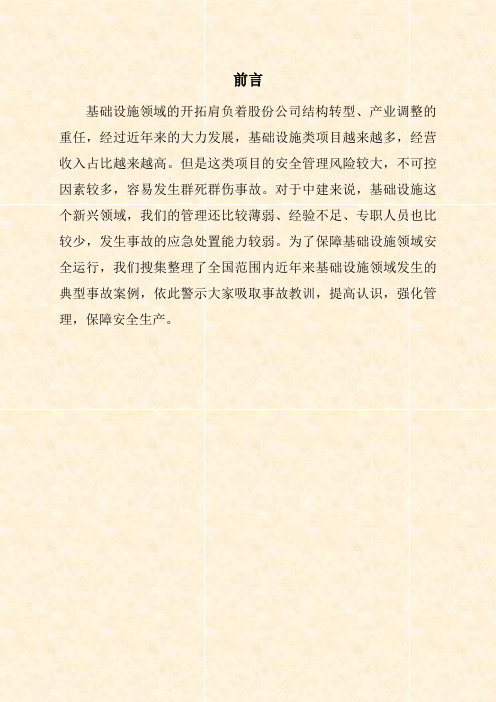

前言基础设施领域的开拓肩负着股份公司结构转型、产业调整的重任,经过近年来的大力发展,基础设施类项目越来越多,经营收入占比越来越高。
但是这类项目的安全管理风险较大,不可控因素较多,容易发生群死群伤事故。
对于中建来说,基础设施这个新兴领域,我们的管理还比较薄弱、经验不足、专职人员也比较少,发生事故的应急处置能力较弱。
为了保障基础设施领域安全运行,我们搜集整理了全国范围内近年来基础设施领域发生的典型事故案例,依此警示大家吸取事故教训,提高认识,强化管理,保障安全生产。
案例一:天津地铁2号线突泥涌水导致盾构机被埋事故2011年 5月6日凌晨7时30分许,天津地铁2号线建国道—天津站区间,左线掘进289.2m +0.2m 、右线掘进247.2m+0.6m 时,右线盾构机因螺旋机被水泥土固结块卡死无法运转,在开启观察孔进行处理时,发生螺旋机观察孔突沙涌水事件。
由于该地段的地质异常复杂,突泥及涌水较大,导致地面塌陷,且左线掘进快于右线35环,左线线路高程高于右线,致使左右线隧道均发生局部管片变形破损开裂,最终左右线隧道均封堵回填,两台盾构机埋于地下,建天区间左右线重新改线施工,构成责任事故(无人员伤亡)。
事故发生时,两台盾构机平面位置如下图所示。
左右线盾构机平面位置事件经过2011年5月5日19时至5月6日8时,右线盾构掘进施工由盾构队长兼盾构司机带领机修人员进行夜班施工。
当盾构掘进至206环五经路地道建国道站 已完成 左线隧道 已完成右线京山铁路 地下直径线京津城际 右线盾构机 左线盾构机 天津站位置时,机修人员发现盾构机的螺旋输送机运转不正常,进行了全面检查,在正反转过程中,听到螺旋输送机前下方观察孔附近有异常的磨擦声。
凌晨4时左右,螺旋输送机被彻底卡住。
现场值班人员根据查阅施工图及地质勘察报告而初步判断:刀盘已进入旋喷桩加固区域,螺旋输送机中有异物卡住了螺旋输送杆,导致渣土被堵。
初步考虑决定拆开螺旋输送机前下方观察孔(尺寸约为350mm×500mm)盖板取出异物及时恢复掘进的处理方案。

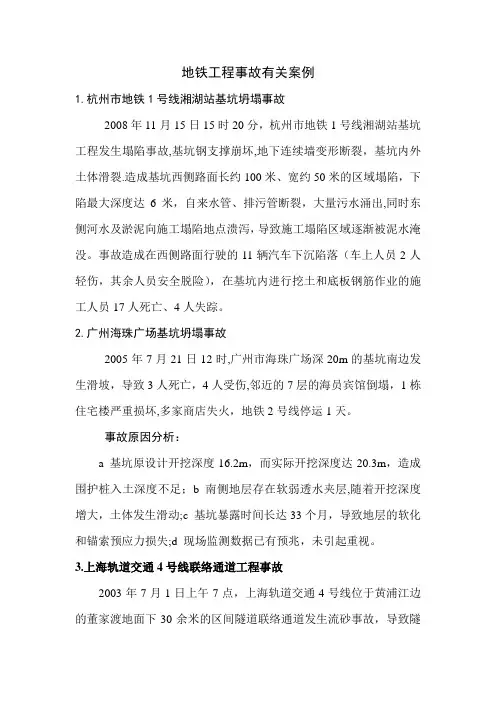

地铁工程事故有关案例1.杭州市地铁1号线湘湖站基坑坍塌事故2008年11月15日15时20分,杭州市地铁1号线湘湖站基坑工程发生塌陷事故,基坑钢支撑崩坏,地下连续墙变形断裂,基坑内外土体滑裂.造成基坑西侧路面长约100米、宽约50米的区域塌陷,下陷最大深度达6米,自来水管、排污管断裂,大量污水涌出,同时东侧河水及淤泥向施工塌陷地点溃泻,导致施工塌陷区域逐渐被泥水淹没。
事故造成在西侧路面行驶的11辆汽车下沉陷落(车上人员2人轻伤,其余人员安全脱险),在基坑内进行挖土和底板钢筋作业的施工人员17人死亡、4人失踪。
2.广州海珠广场基坑坍塌事故2005年7月21日12时,广州市海珠广场深20m的基坑南边发生滑坡,导致3人死亡,4人受伤,邻近的7层的海员宾馆倒塌,1栋住宅楼严重损坏,多家商店失火,地铁2号线停运1天。
事故原因分析:a 基坑原设计开挖深度16.2m,而实际开挖深度达20.3m,造成围护桩入土深度不足;b 南侧地层存在软弱透水夹层,随着开挖深度增大,土体发生滑动;c 基坑暴露时间长达33个月,导致地层的软化和锚索预应力损失;d 现场监测数据已有预兆,未引起重视。
3.上海轨道交通4号线联络通道工程事故2003年7月1日上午7点,上海轨道交通4号线位于黄浦江边的董家渡地面下30余米的区间隧道联络通道发生流砂事故,导致隧道附近的土体流失,约270m隧道发生塌陷损坏,地面发生了较大沉陷,最大沉陷量达到7m左右,事故场区地面宏宇商务楼、音响制品市场、文庙泵站等建筑建筑物发生不同程度倾斜破坏等问题.4.南京地铁盾构出洞事故南京某区间隧道为单圆盾构施工,采用1台土压平衡式盾构从区间右线始发,到站后吊出转运至始发站,从该站左线二次始发,到站后吊出、解体,完成区间盾构施工。
到达端盾构穿越地层主要为中密、局部稍密粉土,上部局部为流塑状淤泥质粉质粘土,端头井6m采用高压旋喷桩配合三轴搅拌桩加固土体。
在盾构进洞即将到站时,盾构刀盘顶上地连墙外侧,人工开始破除钢筋,操作人员转动刀盘,方便割除钢筋,下部保护层破碎,刀盘下部突然出现较大的漏水漏砂点,并且迅速发展、扩大,瞬时涌水涌砂量约为260m3/h,十分钟后盾尾急剧沉降,隧道内局部管片角部及螺栓部位产生裂缝,洞内作业人员迅速调集方木及木楔,对车架与管片紧邻部位进行加固,控制管片进一步变形。
地铁施工典型事故案例汇编目录引言 (4)暗挖篇 (5)案例一北京地铁塌方事故 (5)案例二广州地铁路面塌陷事故 (7)案例三北京地铁暗挖隧道坍塌涌水事故 (10)案例四西安地铁隧道洞门坍塌事故 (12)案例五贵阳市轨道交通“8.8”坍塌事故 (14)案例六南京地铁渗水塌陷引发天然气爆炸 (16)案例七重庆地铁“4.23”物体打击事故 (18)案例八北京地铁“7.18”电动车亡人事故 (20)案例九长沙地铁火灾事件 (22)明挖篇 (24)案例一厦门地铁路面塌陷事故 (24)案例二长沙地铁“6.30”坍塌事故 (25)案例三杭州地铁“7.8”基坑涌土事故 (27)案例四杭州地铁基坑坍塌事故 (29)案例五深圳地铁“5.11”较大坍塌事故 (31)案例六北京地铁基坑支撑坠落事故 (33)案例七重庆地铁“2.19”高处坠落事故 (35)案例八某市地铁机械伤害事故 (38)盾构篇 (40)案例一盾构开仓换刀地面塌陷事故 (40)案例二武汉地铁盾构接收涌水事故 (42)案例三天津地铁突泥涌水盾构机被埋事故 (44)案例四佛山地铁“2.7”透水坍塌重大事故 (47)案例五南宁地铁盾构机开仓作业坍塌事故 (50)案例六武汉地铁盾构区间天然气爆炸事故 (52)案例七成都地铁机械伤害事故 (55)其他 (57)案例一深圳地铁“5.13”起重伤害事故 (57)案例二南京地铁“12.3”起重伤害事故 (59)案例三成都地铁吊车倾覆事件 (61)案例四青岛地铁机械伤害事故 (63)案例五成都地铁“1.29”有限空间作业事故 (65)案例六长春地铁“1.06”高处坠落事故 (67)案例七徐州地铁触电事故 (68)案例八青岛地铁“6.23”较大车辆伤害事故 (70)结束语 (72)引言地铁是城市公共交通的重要组成部分,地铁安全的重要性不言而喻,其建设期的风险管理尤为重要。
同时,在地铁工程建设过程中,由于地下工程水文地质条件、建设中的技术方案和机械设备以及周边环境(包括建构筑物、地下管线)具有复杂性和不确定性,导致事故频繁发生,给施工单位的安全管理带来巨大挑战。
地铁事故案例汇编案例一、广州地铁海珠区二、八号线地陷导致居民楼倾斜1.事故经过2009年1月4日上午10时许,海珠区东晓南路瑞宝村一幢木桩结构的六层楼房突然发生倾斜,附近的地面也发生沉降,涉及沉降的房屋有三幢。
事故原因与地铁施工有关,相关部门对五幢楼的群众进行了疏散并安置。
事故没有造成人员伤亡,截至当日中午12时监测到的数据表明,房屋的沉降趋于稳定,暂无倒塌危险。
相关部门成立了专家组,对现场情况进行论证,对沉降房屋进行妥善处理。
2.事故原因事故现场离正在施工的地铁东晓南站约100米,而发生倾斜的楼房正是位于地铁二、八号线(即二号线、八号线的并行路段)东晓南隧道上方。
地铁该项目负责人表示,在盾构机通过之前,施工单位已做了准备。
而事故发生的原因主要有三点:1)首先是该路段地质情况复杂;2)其次是倾斜的房屋是木桩结构;3)最后是地基稳定性较差。
案例二、广州地铁三号线北延段施工导致106国道地陷1.事故经过2009年1月3日傍晚7时许,106国道广州白云区嘉禾新科村路段突现地面沉降,造成106国道该路段由南向北车道围蔽近12个小时,现场无人员和车辆发生意外。
发生沉降事故的地点,位处地铁三号线北延段嘉禾至龙归区间。
地铁施工单位负责人表示,沉降与地铁盾构施工有关。
事发后,地铁隧道施工随即叫停。
据现场群众透露,一名治安员在巡逻时发现路面下沉,随即报告。
2.事故原因现场工程师称,事发路段地下水相当丰富,地质状况较复杂,盾构机施工有一定风险。
隧道顶部距地面8米正好位于沙层位置,发生沉降事故时,盾构机已经掘进到事故地点前方10米。
北延段嘉龙项目部相关人员称,此次事故与地铁施工有关,但沉降事故并没有影响到地下隧道。
广州地铁方面对沉降事故的通报称,发生地面下沉的地方面积约80平方米,下沉约20厘米。
对于地面局部下沉的原因,地铁方面的结论是因地质灾害造成。
案例三、广州地铁三号线施工致地面下陷,居民连夜搬离1.事故经过2005年1月26日,受地铁施工影响,前晚8时番禺区大石镇厦滘村村北口一房屋小院忽然出现深达1米的大面积塌陷。
前言基础设施领域的开拓肩负着股份公司结构转型、产业调整的重任,经过近年来的大力发展,基础设施类项目越来越多,经营收入占比越来越高。
但是这类项目的安全管理风险较大,不可控因素较多,容易发生群死群伤事故。
对于中建来说,基础设施这个新兴领域,我们的管理还比较薄弱、经验不足、专职人员也比较少,发生事故的应急处置能力较弱。
为了保障基础设施领域安全运行,我们搜集整理了全国范围内近年来基础设施领域发生的典型事故案例,依此警示大家吸取事故教训,提高认识,强化管理,保障安全生产。
案例一:天津地铁2号线突泥涌水导致盾构机被埋事故2011年 5月6日凌晨7时30分许,天津地铁2号线建国道—天津站区间,左线掘进289.2m +0.2m、右线掘进247.2m+0.6m时,右线盾构机因螺旋机被水泥土固结块卡死无法运转,在开启观察孔进行处理时,发生螺旋机观察孔突沙涌水事件。
由于该地段的地质异常复杂,突泥及涌水较大,导致地面塌陷,且左线掘进快于右线35环,左线线路高程高于右线,致使左右线隧道均发生局部管片变形破损开裂,最终左右线隧道均封堵回填,两台盾构机埋于地下,建天区间左右线重新改线施工,构成责任事故(无人员伤亡)。
事故发生时,两台盾构机平面位置如下图所示。
左右线盾构机平面位置事件经过2011年5月5日19时至5月6日8时,右线盾构掘进施工由盾构队长兼盾构司机带领机修人员进行夜班施工。
当盾构掘进至206环位置时,机修人员发现盾构机的螺旋输送机运转不正常,进行了全面检查,在正反转过程中,听到螺旋输送机前下方观察孔附近有异常的磨擦声。
凌晨4时左右,螺旋输送机被彻底卡住。
现场值班人员根据查阅施工图及地质勘察报告而初步判断:刀盘已进入旋喷桩加固区域,螺旋输送机中有异物卡住了螺旋输送杆,导致渣土被堵。
初步考虑决定拆开螺旋输送机前下方观察孔(尺寸约为350mm×500mm)盖板取出异物及时恢复掘进的处理方案。
早晨8时许,盖板拆除完毕。
地铁施工典型事故案例汇编目录引言 (4)暗挖篇 (5)案例一北京地铁塌方事故 (5)案例二广州地铁路面塌陷事故 (7)案例三北京地铁暗挖隧道坍塌涌水事故 (10)案例四西安地铁隧道洞门坍塌事故 (12)案例五贵阳市轨道交通“8.8”坍塌事故 (14)案例六南京地铁渗水塌陷引发天然气爆炸 (16)案例七重庆地铁“4.23”物体打击事故 (18)案例八北京地铁“7.18”电动车亡人事故 (20)案例九长沙地铁火灾事件 (22)明挖篇 (24)案例一厦门地铁路面塌陷事故 (24)案例二长沙地铁“6.30”坍塌事故 (25)案例三杭州地铁“7.8”基坑涌土事故 (27)案例四杭州地铁基坑坍塌事故 (29)案例五深圳地铁“5.11”较大坍塌事故 (31)案例六北京地铁基坑支撑坠落事故 (33)案例七重庆地铁“2.19”高处坠落事故 (35)案例八某市地铁机械伤害事故 (38)盾构篇 (40)案例一盾构开仓换刀地面塌陷事故 (40)案例二武汉地铁盾构接收涌水事故 (42)案例三天津地铁突泥涌水盾构机被埋事故 (44)案例四佛山地铁“2.7”透水坍塌重大事故 (47)案例五南宁地铁盾构机开仓作业坍塌事故 (50)案例六武汉地铁盾构区间天然气爆炸事故 (52)案例七成都地铁机械伤害事故 (55)其他 (57)案例一深圳地铁“5.13”起重伤害事故 (57)案例二南京地铁“12.3”起重伤害事故 (59)案例三成都地铁吊车倾覆事件 (61)案例四青岛地铁机械伤害事故 (63)案例五成都地铁“1.29”有限空间作业事故 (65)案例六长春地铁“1.06”高处坠落事故 (67)案例七徐州地铁触电事故 (68)案例八青岛地铁“6.23”较大车辆伤害事故 (70)结束语 (72)引言地铁是城市公共交通的重要组成部分,地铁安全的重要性不言而喻,其建设期的风险管理尤为重要。
同时,在地铁工程建设过程中,由于地下工程水文地质条件、建设中的技术方案和机械设备以及周边环境(包括建构筑物、地下管线)具有复杂性和不确定性,导致事故频繁发生,给施工单位的安全管理带来巨大挑战。
地铁施工典型事故案例汇编地铁施工是一个复杂而危险的过程,常常会涉及到大量的机械设备和高压电源等,因此不可避免地会发生一些事故。
以下是几起地铁施工典型事故案例的汇编。
1.上海地铁10号线工地坍塌事故2024年6月10日,上海市松江区莘砖公路地铁十号线工地发生坍塌事故,导致6名工人遇难。
事故发生时,正在施工的隧道内突然垮塌,造成大量泥石流迅速涌入,掩埋工人。
事故原因是施工过程中挖掘机切削了地下水渗透层,导致泥浆变稀,引发了坍塌。
2.北京地铁四号线塌陷事故2004年4月6日,北京地铁四号线工地发生塌陷事故,造成3人死亡和1人受伤。
事故发生时,正在进行土方开挖施工,突然发生地面塌陷,将附近的建筑物和工地设备掩埋。
事故原因是在施工中没有及时进行足够的地质勘探和支护措施,导致土层不稳定。
3.武汉地铁二号线扩建坍塌事故2024年10月14日,武汉地铁二号线扩建工地发生坍塌事故,导致7人死亡和2人受伤。
事故发生时,正在进行连续墙施工,突然发生墙体倒塌,掩埋了工人。
事故原因是在施工中违规使用了劣质材料和不合格的施工工艺,导致墙体承载能力不足。
4.广州地铁六号线工地火灾事故2024年3月28日,广州地铁六号线工地发生火灾事故,造成8名工人死亡和4名工人受伤。
事故发生时,工地内的电缆突然起火,火势迅速蔓延,造成工人无法逃生。
事故原因是施工期间没有有效地进行火灾防护措施,电缆没有得到有效的绝缘和隔离。
5.深圳地铁七号线工地坍塌事故2024年8月20日,深圳市莲花山地铁七号线工地发生坍塌事故,导致3人死亡和1人受伤。
事故发生时,正在进行土方开挖施工,突然发生地面塌陷,将工人掩埋。
事故原因是在施工中没有进行足够的地质勘探和支护措施,导致土层不稳定。
以上是几起地铁施工典型事故案例的汇编,这些事故的发生给我们敲响了警钟,地铁施工过程中必须加强安全管理,严格执行相关施工规范和标准,确保工人的安全和施工质量。

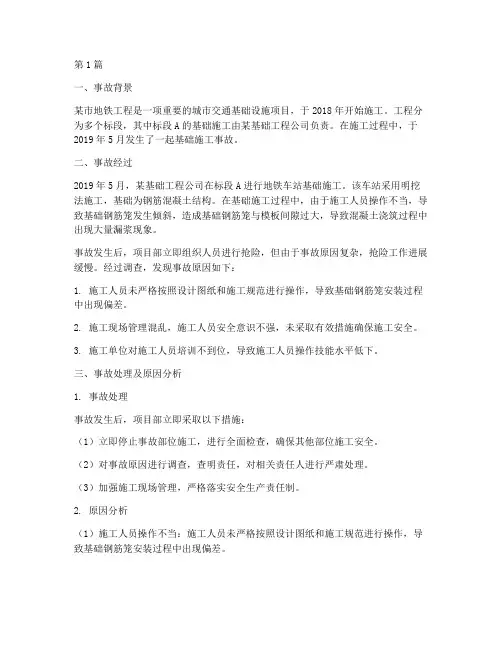

第1篇一、事故背景某市地铁工程是一项重要的城市交通基础设施项目,于2018年开始施工。
工程分为多个标段,其中标段A的基础施工由某基础工程公司负责。
在施工过程中,于2019年5月发生了一起基础施工事故。
二、事故经过2019年5月,某基础工程公司在标段A进行地铁车站基础施工。
该车站采用明挖法施工,基础为钢筋混凝土结构。
在基础施工过程中,由于施工人员操作不当,导致基础钢筋笼发生倾斜,造成基础钢筋笼与模板间隙过大,导致混凝土浇筑过程中出现大量漏浆现象。
事故发生后,项目部立即组织人员进行抢险,但由于事故原因复杂,抢险工作进展缓慢。
经过调查,发现事故原因如下:1. 施工人员未严格按照设计图纸和施工规范进行操作,导致基础钢筋笼安装过程中出现偏差。
2. 施工现场管理混乱,施工人员安全意识不强,未采取有效措施确保施工安全。
3. 施工单位对施工人员培训不到位,导致施工人员操作技能水平低下。
三、事故处理及原因分析1. 事故处理事故发生后,项目部立即采取以下措施:(1)立即停止事故部位施工,进行全面检查,确保其他部位施工安全。
(2)对事故原因进行调查,查明责任,对相关责任人进行严肃处理。
(3)加强施工现场管理,严格落实安全生产责任制。
2. 原因分析(1)施工人员操作不当:施工人员未严格按照设计图纸和施工规范进行操作,导致基础钢筋笼安装过程中出现偏差。
(2)施工现场管理混乱:施工现场管理混乱,施工人员安全意识不强,未采取有效措施确保施工安全。
(3)施工单位对施工人员培训不到位:施工单位对施工人员培训不到位,导致施工人员操作技能水平低下。
四、事故教训及预防措施1. 事故教训(1)加强施工现场管理,严格落实安全生产责任制。
(2)提高施工人员的安全意识和操作技能,确保施工安全。
(3)加强对施工项目的监督检查,及时发现和纠正施工过程中的安全隐患。
2. 预防措施(1)加强施工现场安全管理,严格执行操作规程。
(2)加强施工人员培训,提高其安全意识和操作技能。
