项目一:认识电工实验实训室与安全用电本项目的主要任务是通过现场观察和教师讲解,认识和了解电工实验实训室及安全用电的相关知识,使学生树立安全用电与规范操作的职业意识,对本课程形成初步认识。
学习目标:1.认识实验实训室中的交、直流电源、电工基本仪器仪表和常用电工工具。
2.明确电工实验实训室操作规程,树立规范操作职业意识。
3.知道安全电压等级、人体触电的类型及常见原因。
4.了解防止触电的常用保护措施、触电现场的正确处理及电气火灾的防范与扑救。
5.能识别常用的电工材料,掌握导线的剖削、连接与绝缘恢复的方法。
任务一认识电工实验实训【任务概述】【任务分析】【相关知识】走进电工实验实训室,你将会看到如图1-1-1所示的电工实验实训台,一般的电工实验实训室操作都可以在操作台上完成。
不同的学校操作台型号可能有所不同,但其配置与功能基本相同。
知识1:电工实验实训室电源配置电源是为电路提供电能的装置,一般的电工实验实训室都配有多组电源,以满足不同的电工实验实训的需要。
电源通常有直流和交流两大类,直流用字母“DC”或符号“—”表示;交流用字母“AC”或符号“~”表示。
通常,电工实验实训室中的电源配置有以下几种。
1、双组直流可调稳压电源这两组可调直流稳压电源如图1-1-2所示,通过调节电压调节开关,可输出范围在0~24V 的电压,通过电流调节开关,可输出范围在0~2A之间的电流。
2、3~24V多挡低压交流电源输出3~24V多挡低压交流电源输出如图1-1-2所示,通过调节转换开关,可输出3V、6V、U 、V 、W 为相线(火线),N 为中性线(零线),E 为地线。
9V 、12V 、15V 、18V 、24V 共7个档位的交流电,频率为50HZ 。
3、 单相交流电源单相交流电源如图1-1-2所示,其中4个并列的三孔插座可输出220V 、50HZ 的交流电,还带有接地线。
图1-1-2 单相交流电源和直流电源配置4、TTL 电源直流5V 电源如图1-1-2所示,可输出电压为5V 、最大电流为0.5A 的直流电源,是TTL 集成电路的专用电源。

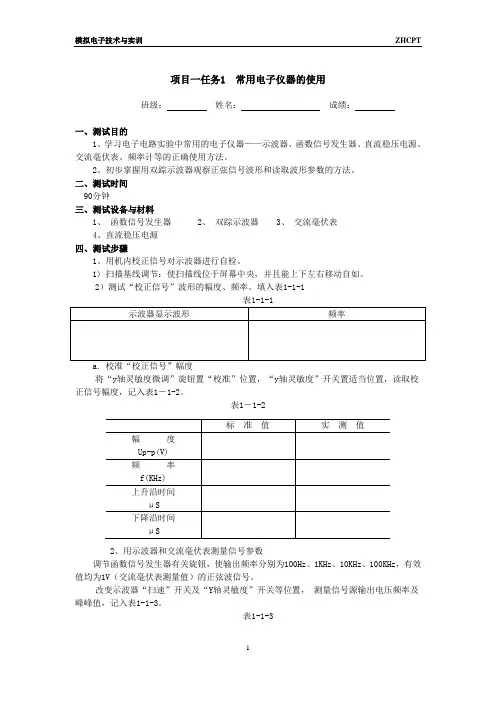

项目一任务1 常用电子仪器的使用班级:姓名:成绩:一、测试目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、测试时间90分钟三、测试设备与材料1、函数信号发生器2、双踪示波器3、交流毫伏表4、直流稳压电源四、测试步骤1、用机内校正信号对示波器进行自检。
1) 扫描基线调节:使扫描线位于屏幕中央,并且能上下左右移动自如。
2)测试“校正信号”波形的幅度、频率。
填入表1-1-1表1-1-1a. 校准“校正信号”幅度将“y轴灵敏度微调”旋钮置“校准”位置,“y轴灵敏度”开关置适当位置,读取校正信号幅度,记入表1-1-2。
表1-1-22、用示波器和交流毫伏表测量信号参数调节函数信号发生器有关旋钮,使输出频率分别为100Hz、1KHz、10KHz、100KHz,有效值均为1V(交流毫伏表测量值)的正弦波信号。
改变示波器“扫速”开关及“Y轴灵敏度”开关等位置,•测量信号源输出电压频率及峰峰值,记入表1-1-3。
表1-1-33、测量两波形间相位差1) 观察双踪显示波形“交替”与“断续”两种显示方式的特点2) 用双踪显示测量两波形间相位差按图1-1-1连接实验电路, 将函数信号发生器的输出电压调至频率为1KHz ,幅值为2V 的正弦波,经RC 移相网络获得频率相同但相位不同的两路信号u i 和u R ,分别加到双踪示波器的Y 1和Y 2输入端。
为便于稳定波形,比较两波形相位差,应使内触发信号取自被设定作为测量基准的一路信号。
记录两波形相位差于表1-1-4。
图1-1-1 两波形间相位差测量电路五、思考与讨论1、如何操纵示波器有关旋钮,以便从示波器显示屏上观察到稳定、清晰的波形?2、 用双踪显示波形,并要求比较相位时,为在显示屏上得到稳定波形,应怎样选择下列开关的位置?3、函数信号发生器有哪几种输出波形?它的输出端能否短接,如用屏蔽线作为输出引线,则屏蔽层一端应该接在哪个接线柱上?六、心得与体会。

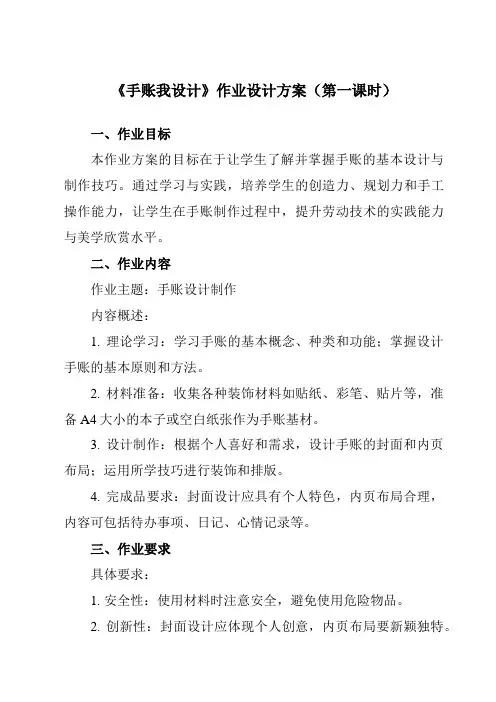

《手账我设计》作业设计方案(第一课时)一、作业目标本作业方案的目标在于让学生了解并掌握手账的基本设计与制作技巧。
