空心砖砌体工程施工方
案
The manuscript was revised on the evening of 2021

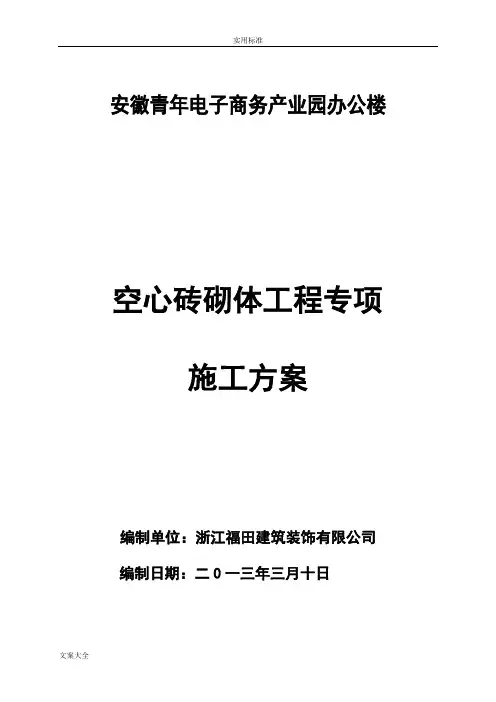

安徽青年电子商务产业园办公楼
空心砖砌体工程专项
施工方案
编制单位:浙江福田建筑装饰有限公司编制日期:二0一三年三月十日
一、编制依据
1、《建筑工程施工质量验收统一标准》(GB 50300—2001)
2、《建筑装饰装修工程质量验收规范》(GB 50210—2001)
3、《工程测量规范及条文说明宅装饰装修工程施工规范》(GB 50327—2001)
5、《砌体工程施工质》(GB 50026—93)
4、《住量验收规范》(GB 50203—2002)
6、《建筑安装分项工程施工工艺标准》(DBJ/T 01—26—2003
7、本工程施工组织设计
8、本工程施工图纸
二、工程概况:
安徽青网电商园工程楼建筑面积51157m2。建筑占地面积6868m2,地上九层。拟建于安徽合肥。本工程砌体结构采用空心砌块,规格为xxxxxxxxxxxxxxx。
结构抗震等级为:四级
三、施工准备
1、材料
1 、本工程采用390*190*190 mm(厚)和190*190*120mm(厚)两种砼空心砖,检查其强度、外观质量、含水率级别、抗渗性、抗冻性等级必须符合设计要求,规格应一致。有出厂证明、试验报告单。
2、水泥:使用425号普通硅酸盐水泥,有出厂证明、复试报告。
3、砂:使用中砂,过5mm孔径筛子,砂的含泥量不超过5%,并不含草根等杂物。
4、水:用自来水。
5、其它材料:拉结钢筋、钢筋锚固剂、预埋件、木砖等,提前做好防腐处理。
2、机具设备
1、机械:搅拌机、翻斗车、磅秤、提升架。
2 、工具:砖笼、手推车、胶皮管、筛子、铁锹、半截灰桶、托线板、线坠、水
平尺、小白线、大铲、瓦刀、工具、靠尺等。
3 、作业条件
1、主体结构施工完毕,并经各单位验收合格。
2、弹出轴线、墙边线、门窗洞口线、植筋位置线、构造柱位置线,经复核,办理预检手续。
3、立皮数杆:用30mm×40mm木料制作,皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高,转角处均应设立,距墙皮或墙角50mm。皮数杆应垂直、牢固、标高一致,复核后办理预检手续。
4、根据最下面第一皮砖的标高,拉通线检查,如水平灰缝厚度超过20mm,用细石混凝土找平。
5、在砌筑前一天将砖浇水湿润。
6、砂浆采用Mb5水泥砂浆,试验人员按试验室设计的配合比现场进行拌制。
四、施工部署
由于小型空心砌块砌筑墙体极易出现竖向裂缝,故改变过去采用传统操作工艺,凡是墙体长度超过2m时,墙体与混凝土柱之间及中间每隔~设置预留缝,缝宽
约,待砌完后7d~10d内墙面用1:3水泥砂浆嵌缝,外墙面用单组份低模量聚氨酯接缝胶Sikanex-15LM嵌缝,以达到防渗要求。
进场时应加强验收力度,出炉砖存放时间应不少于2周,最少不得少于10d,才能砌筑墙体,以使其干缩在自然状态中完成一半左右,减少砖上墙后砌体的干缩值。
小型空心砌体的吸水率为25%左右,比粘土砖高,但吸水速度慢。过高的含水率会加大干缩值,故上墙砖含水率以10%~15%为宜,应提前12h~24h浇水湿润(雨天施工不宜浇水,并应适当遮盖砖垛)。
砌筑砂浆宜采用混合砂浆,强度宜取M5,砂浆稠度宜为50mm~70mm。砌筑砂浆必须坐浆饱满,粘结率高,以增强抗折、抗拉、抗剪强度,同时须除去表面浮灰。
墙面抹灰(带白纸筋)分两次进行,第一次抹平,隔1d~2d再抹第二次,可防止墙面裂缝发生。
五、施工方法
1、工艺流程
制备砂浆→砌块排列→铺砂浆→砌块就位→校正砌块浇水
→砌筑镶砖→竖缝灌砂浆→勒缝
2、砌块浇水
混凝土空心砌块必须在墙体砌筑前一天浇水湿润,一般以水浸入砌块边1.5cm 为宜,含水率为10%~15%,常温施工不得用干砌块上墙;雨季不得使用含水率达饱和状态的砌体砌墙;冬期浇水有困难,必须适当增大砂浆稠度。
3、砂浆搅拌
砂浆配合比应采用重量比,计量精度水泥为±2%,砂、灰膏控制在±5%以内.宜
用机械搅拌,搅拌时间不少于。
4、砌砖墙
1、砌筑主材要求:本工程墙体结构采用xxxxxxxxxxxxx空心砌块,规格为xxxxxxxxxxxxxxxxxxxxxx。
2、砌筑前,先将构造柱绑扎完毕,墙体部位清扫干净,砌块提前一天浇水温润,拉结钢筋准备到位.砌块与墙柱的相接处,必须预留拉结筋,竖向间距为 580MM, 压埋2Ф 钢筋,两端伸入墙内不小于 1000mm 或窗间墙洞口边,铺砌时将拉结筋理直,铺平,且拉接筋必须做弯钩,弯钩往里。
3、砌筑时墙体部位先浇水湿润再试摆砖,尽量调为整砖,墙体下部先砌三匹(200高)实心配砖再砌空心砖。构造柱部位留置马牙槎,构造柱两侧用实心配砖套砌;马牙槎先退后进,退进尺寸为60,确保构造柱断面尺寸,且马牙槎留置要顺直,垂直度层高不超过15,在马牙槎及纵横墙体交接处设置拉结钢筋,拉结筋的竖向间距为580,2¢的钢筋,埋入墙体长度不小于1000,且不小于五分之一墙长;拉结筋在灰缝边缘的最小保护层厚度为15。当墙高大于1/2墙长或墙高大于4米时设置一道圈梁,断面为120×墙厚,有门洞时可设置于门洞过梁处,无门洞时设置于1/2墙
高处。阳台砖砌栏板压顶、女儿墙压顶及内外墙窗台下设置80×墙厚的水平连系
梁,水平系梁配筋构造详结构施工图,砌砖时应预留位置,两端伸入墙体为120。
4、在砖墙的转角处及交接处设置标高桩和皮数杆,在皮数杆之间拉准线,依准线逐皮砌筑,其中第一皮砖按墙身边线砌筑。墙体下部先砌三匹(200高)水泥标砖再砌砼空心砌块,厨房、卫生间、厕浴间墙体下部浇筑200×墙厚的C20砼后再砌实
