Tekla钢结构BIM软件教程模块5-Tekla建模(钢柱)
Tekla Structures （Xsteel） 钢结构深化设计软件操作
黄冈科技职业学院建筑工程学院
模块5 Tekla Structures17.0建模
本模块主要介绍以下几个方面的内容：
掌握Tekla Structures软件建模（轴线设置、 生成轴视图、柱底板、钢柱 ）
一 、Tekla Structures 建模（项目教学）
打开CAD看GJ-1中的①（钢柱），看材料表，①为H300*200*6*8，故 用创建梁命令来画“翼缘板” ，在“梁的属性”对话框中，截面型材为
PL200*8，
起点在柱底板上表面A轴线之左150。
门式刚架轻型房屋钢结构的局部模型 —钢柱的两翼缘板
建模
选1轴线视图，即选“通用性”工具栏里“ ”（打开视图列表） 》在
双击距离后数字，在键盘输入150，用鼠标滚轮放大视图，按住鼠标滚轮移动
视图，在 打开情况下，在柱底板上面与A轴线节点左右各创建150mm一点。
注意
工具栏“捕捉”除“捕捉到任何位置”不打开外，其余均打开；在用 命令时，
按状态栏操作，尤其第二点要捕正确。
单击“创建梁”选中工具条 单击右键，点》属性，出现“梁的属性”对话框。
“视图”对话框里选「GRID 1」（见左图） 》 》出现右图对话框， 1 轴线视图出现在屏幕上，再点右图对话框中「确定」，关闭“视图”对话 框。或者在菜单区里选“窗口” 》选「GRID 1」， 1轴线视图出现在屏 幕上。按Ctrl+P，使1轴线视图平面显示。
在柱底板上画“钢柱”
双击工具条
中 “ ” ，出现“点的输入”对话框，
中“ ”
在“梁的属性”对话框中，输入基本信息：前缀，起始编号，名字，型号， 材料及颜色
黄冈科技职业学院建筑工程学院
模块5 Tekla Structures17.0建模
本模块主要介绍以下几个方面的内容：
掌握Tekla Structures软件建模（轴线设置、 生成轴视图、柱底板、钢柱 ）
一 、Tekla Structures 建模（项目教学）
打开CAD看GJ-1中的①（钢柱），看材料表，①为H300*200*6*8，故 用创建梁命令来画“翼缘板” ，在“梁的属性”对话框中，截面型材为
PL200*8，
起点在柱底板上表面A轴线之左150。
门式刚架轻型房屋钢结构的局部模型 —钢柱的两翼缘板
建模
选1轴线视图，即选“通用性”工具栏里“ ”（打开视图列表） 》在
双击距离后数字，在键盘输入150，用鼠标滚轮放大视图，按住鼠标滚轮移动
视图，在 打开情况下，在柱底板上面与A轴线节点左右各创建150mm一点。
注意
工具栏“捕捉”除“捕捉到任何位置”不打开外，其余均打开；在用 命令时，
按状态栏操作，尤其第二点要捕正确。
单击“创建梁”选中工具条 单击右键，点》属性，出现“梁的属性”对话框。
“视图”对话框里选「GRID 1」（见左图） 》 》出现右图对话框， 1 轴线视图出现在屏幕上，再点右图对话框中「确定」，关闭“视图”对话 框。或者在菜单区里选“窗口” 》选「GRID 1」， 1轴线视图出现在屏 幕上。按Ctrl+P，使1轴线视图平面显示。
在柱底板上画“钢柱”
双击工具条
中 “ ” ，出现“点的输入”对话框，
中“ ”
在“梁的属性”对话框中，输入基本信息：前缀，起始编号，名字，型号， 材料及颜色
XSTEEL图纸操作手册
XSTEEL图纸操作手册一、出图前准备工作1、图纸中背景颜色的设置：软件系统默认的图纸背景颜色是白色，如果要把图纸背景颜色改为黑色，可对系统文件中（系统文件和系统文件夹是指TeklaStructures文件夹内的版本文件夹,下同）china_env.bat文件进行修改，在文件中添加“SETXS_BLACK_DRAWING_BACKGROUND=TRUE”这一句语句。
（引号不用写入，下同）2、在系统文件中legend_text.fields文件中添加“XMM CHARACTER LEFT 15”这一句语句。
3、在系统文件中objects.inp文件中/* Project attributes */行内容中添加attribute("XMMC", "项目名称", string, "%s", no, none, "0.0", "0.0") {value("", 0)}4、把模板文件“材料清单.rpt”、“构件发货清单.rpt”、“螺栓材料清单.rpt”、“螺栓发货清单.rpt”、“制作清单.rpt”、“版本.tpl”、“布置图构件表.tpl”、“构件位置.tpl”、“杭萧钢构布置图图名.tpl”、“杭萧钢构构件表.tpl”、“杭萧钢构螺栓表.tpl”、“杭萧钢构栓钉表.tpl”、“杭萧钢构图名.tpl”、“图名2.tpl”放入系统文件夹内的system文件夹内。
5、把布局文件“杭萧布置图.lay”、“杭萧多构件图.lay”、“杭萧钢构梁图.lay”、“杭萧钢构柱图.lay”放入模型文件夹中的attributes文件夹中。
6、启动XSTEEL程序，点击工具栏里的绘图按钮，打开绘图页面。
点击边框按钮，按下图内容设置，然后点应用和确认。
（注意：第6条必须在设置完后，在设置里运行保存默认值。
）7、点击属性菜单下的工程项目，填写以下内容。
《Tekla-XSTEEL软件的入门操作及技巧》
屋面檩条（可选）
钢框架一般建模顺序： 钢柱——钢主梁——梁柱节点——柱间支撑——支撑节点——钢次梁
——主次梁节点——屋面檩条。
1.3 劲型及异形结构
学校屋顶工程 采用四坡五脊结构形式
建模难点：斜向脊梁的节点 连接板有双向角度，调图等
北京宣武医院研究所工程 采用劲型结构形式
建模难点：需要多人配合完成耗时较长， 异形梁、异形牛腿、异形节点 钢筋的穿插及处理，无可用节点。
2.2、软件适用范围
钢结构工业 建筑
钢结构大型 桥梁
钢结构多高 层民用建筑
TEKLA软件可深 化结构范围
等钢结构工 程
钢结构公共 建筑
钢结构环保 声屏障建筑
三、Tekla软件的基本操作流程 3.1、流程介绍
建模前的准 备工作
软件建模
调图和出所 需报表
建模前的准备工作：熟悉你所要建模的工程蓝图，重点看图纸中的轴线、 标高、钢构件的截面积截面形式、所用钢材的材质、连接节点及结构布置；
门式刚架一般建模顺序： 钢柱——钢梁——柱间支撑——吊车梁——系杆及屋面支撑
——钢雨棚——墙面檩条——墙面隅撑——屋面天窗——屋面檩条 ——屋面隅撑——屋面及墙面拉条套管——钢爬梯等
1.2 框架类
上下柱对接
梁柱节点
支撑节点
主次梁节点
钢框架类常见组成部分： 钢柱、钢主梁、钢次梁、柱间支撑（可选）、屋面支撑（可选） 、
软件建模：新建模型——创建轴线——创建轴线视图——创建构件截面—— 创建钢构件——创建节点——构件组装——构件编号 ——创建详图——创建 报表
第一步：打开软件新建模型（环境选择中国，配置用完全或者钢结构深化）
第二步：创建轴线
双击已有轴线出来对话框 按照已知数据修改X、Y、Z轴的数据
钢框架一般建模顺序： 钢柱——钢主梁——梁柱节点——柱间支撑——支撑节点——钢次梁
——主次梁节点——屋面檩条。
1.3 劲型及异形结构
学校屋顶工程 采用四坡五脊结构形式
建模难点：斜向脊梁的节点 连接板有双向角度，调图等
北京宣武医院研究所工程 采用劲型结构形式
建模难点：需要多人配合完成耗时较长， 异形梁、异形牛腿、异形节点 钢筋的穿插及处理，无可用节点。
2.2、软件适用范围
钢结构工业 建筑
钢结构大型 桥梁
钢结构多高 层民用建筑
TEKLA软件可深 化结构范围
等钢结构工 程
钢结构公共 建筑
钢结构环保 声屏障建筑
三、Tekla软件的基本操作流程 3.1、流程介绍
建模前的准 备工作
软件建模
调图和出所 需报表
建模前的准备工作：熟悉你所要建模的工程蓝图，重点看图纸中的轴线、 标高、钢构件的截面积截面形式、所用钢材的材质、连接节点及结构布置；
门式刚架一般建模顺序： 钢柱——钢梁——柱间支撑——吊车梁——系杆及屋面支撑
——钢雨棚——墙面檩条——墙面隅撑——屋面天窗——屋面檩条 ——屋面隅撑——屋面及墙面拉条套管——钢爬梯等
1.2 框架类
上下柱对接
梁柱节点
支撑节点
主次梁节点
钢框架类常见组成部分： 钢柱、钢主梁、钢次梁、柱间支撑（可选）、屋面支撑（可选） 、
软件建模：新建模型——创建轴线——创建轴线视图——创建构件截面—— 创建钢构件——创建节点——构件组装——构件编号 ——创建详图——创建 报表
第一步：打开软件新建模型（环境选择中国，配置用完全或者钢结构深化）
第二步：创建轴线
双击已有轴线出来对话框 按照已知数据修改X、Y、Z轴的数据
XSTEEL高级教程9
Tekla Structures 高级培训教程第八课-多部件图及编号第八课–多部件图及编号∙多部件图纸∙∙可用的多部件图形式连接图纸视图带布置连接图纸视图复制图纸视图带布置复制图纸视图∙多部件图模板图签模板材料表模板∙多重编号概要设置Tekla Structures来使用多重编号多重编号的内容Tekla版权所有 2007页8-1Tekla Structures 高级培训教程第八课-多部件图及编号多部件图纸多部件图是一种特殊的图纸类型，它可以让用户将多个构件或零件画在一张图纸中。
举例来说，一些用户可能需要在大图纸（比如A1）上画构件图，这种情况下每张图纸画一件构件不太合理。
这时多部件图纸就是我们的解决方案。
多部件图的基础思想是用户首先创建各个对象的构件（或零件）图，然后把这些构件图放到一张多部件图纸上面。
有几种办法来实现这一目的。
可用的多部件图形式以下是Tekla Structures创建多部件图的四种方法：连接图纸视图默认情况下，Tekla Structures是用连接的方式将构件图拼在一起的。
例如，在图纸清单中选择好图纸，然后从“图纸”下拉菜单中选择“多种图形” “已选择的图纸”。
作为一个连接图纸的例子，我们可以看到，当我们对模型进行了修改并且进行了编号以后，所涉及的构件图及多部件图前面都会出现标记。
构件图会被标记上“P”，多部件图会被标记上“D”。
当我们更新完多部件图后（首先更新构件图，以免再次更新多部件图），构件图上新的内容会出现在多部件图上，取代原先的内容。
这就是因为它们是“连接”在一起的。
所以，如果我们只对多部件图进行编辑，当我们更新图纸时，编辑的内容会丢失，因为被连接的构件图没有被编辑，它会取代多部件图中编辑的内容。
Tekla版权所有 2007页8-2Tekla Structures 高级培训教程第八课-多部件图及编号Tekla 版权所有 2007页8- 3带布置连接图纸视图这与“连接图纸视图”是一样的，唯一的区别在于它会将原先图纸中所有的模板（也就是在y 布局文件中定义的模板）一起带进多部件图。
Tekla钢结构BIM软件教程模块11-Tekla建模(屋面钢架上拉条)
右击》左键中断，结束命令。按Ctrl+P，使视图为3D框图，按Ctrl+R后，按住鼠标 左键旋转视图，查看效果，如下图。
屋面斜拉条的创建
仍旧在原剖切的平面视图里，在第2根檩条附近创建3点及一辅助线，如下图。
继续在新辅助线与第1檩条附近安装处创建55mm的一点，见图左；在新辅助线 与第2檩条附近安装处创建55mm的一点，见图右。
（16米跨门式刚架轻钢结构厂房）
建模（ 1、2轴线间屋面钢架上拉条、水平支撑）
⒈启动软件 ⒉打开原保存的门刚文件
⒊打开CAD看GS-04 屋面檩条平面布置图
从CAD图中可看出，XL为斜拉条，LT为直拉条，CG为撑杆，其规 格见GS-08屋面檩条详图。
GS-08 屋面檩条详图
从屋面檩条详图可知，XL1在材料表零件号为22，规格为￠12*3156； LT1在材 料表零件号为18，规格为￠12*1400； CG1在材料表零件号为16、17，规格分 别为￠12*1400、D32*2.5*1302。从T4可知，拉条、撑杆在檩条顶部下50mm 处安装，彼此间间隔60mm。
Tekla Structures （Xsteel） 钢结构深化设计软件操作
黄冈科技职业学院建筑工程学院
模块11 Tekla Structures17.0建模
本模块主要介绍以下几个方面的内容： 掌握Tekla Structures软件建模（1、2轴线间屋面钢 架上拉条）
一 、Tekla Structures 建模（项目教学）
选中原创建的斜拉条，鼠标右击，选择性复制》镜象，选取刚创建的黄色点，再从右 往左水平地拖动直至出现垂足时单击之，在“复制-镜像”对话框点「复制」、 「确认」 （见右图）。
屋面其他斜拉条、撑杆的创建

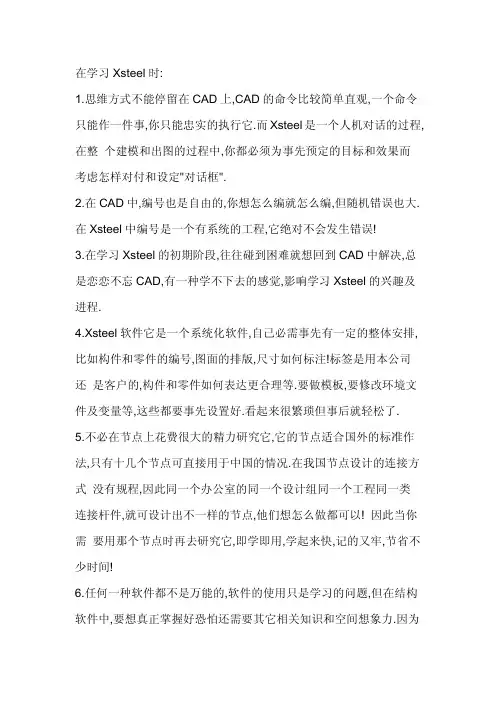

XSTEEL教程
在学习Xsteel时:1.思维方式不能停留在CAD上,CAD的命令比较简单直观,一个命令只能作一件事,你只能忠实的执行它.而Xsteel是一个人机对话的过程,在整个建模和出图的过程中,你都必须为事先预定的目标和效果而考虑怎样对付和设定"对话框".2.在CAD中,编号也是自由的,你想怎么编就怎么编,但随机错误也大.在Xsteel中编号是一个有系统的工程,它绝对不会发生错误!3.在学习Xsteel的初期阶段,往往碰到困难就想回到CAD中解决,总是恋恋不忘CAD,有一种学不下去的感觉,影响学习Xsteel的兴趣及进程.4.Xsteel软件它是一个系统化软件,自己必需事先有一定的整体安排,比如构件和零件的编号,图面的排版,尺寸如何标注!标签是用本公司还是客户的,构件和零件如何表达更合理等.要做模板,要修改环境文件及变量等,这些都要事先设置好.看起来很繁琐但事后就轻松了.5.不必在节点上花费很大的精力研究它,它的节点适合国外的标准作法,只有十几个节点可直接用于中国的情况.在我国节点设计的连接方式没有规程,因此同一个办公室的同一个设计组同一个工程同一类连接杆件,就可设计出不一样的节点,他们想怎么做都可以! 因此当你需要用那个节点时再去研究它,即学即用,学起来快,记的又牢,节省不少时间!6.任何一种软件都不是万能的,软件的使用只是学习的问题,但在结构软件中,要想真正掌握好恐怕还需要其它相关知识和空间想象力.因为图纸质量的优劣代表制图人员素质高低.7.扬长避短,Xsteel软件擅长作框架结构,厂房结构,通廊,桁架等结构,特别擅长做多高层结构,对弧形结构做起来比较慢,对空中任意结构几乎不便解决.因此根据工程项目具体情况不要强求在Xsteel中建模出图.8.图纸必须跟着模型走,当有修改时图纸会自动更新,但可以在CAD 中标注焊缝和重新排版图面.有的人习惯在CAD中修改图纸,这样多次修改后,图纸和模型就不相符了,对以后的统计报告真实性大打折扣.9.大家都希望相同的构件编号相同,这样可减少出图量.但在建模的过程中由于手法的不同(特别几个人在多用户模式下)可能同一个构件编出的号不相同.比如一块板就有多种作法:a用梁生成,b用柱生成,c 用多边形生成,d用镜像或复制生成,e用节点生成等.它们的属性都不相同,如果相同构件中分别有它们存在,构件编号就不可能相同,因此大家应统一标准.10.Xsteel软件自动尺寸标注很难达到理想要求,因此"尺寸"和"尺寸标注"的内涵一定要掌握熟练才能运用自如.建议构件只标注主体尺寸及次构件注标定位尺寸(螺栓孔定位到主构件),零件的尺寸标注已非常标准,这样自动标注的尺寸基本不用修该就可出图.Xsteel14.1 版本工程属性可以自定义调出！本例所选用的门式刚架为[《03G102》中国建筑标准设计研究院出版]第一个实例打开的程式为“TEKLA STRUCTURES CHS CHINA”单用户模式，对于多用户模式仅在项目比较大，需要多人协调建模和出图时才会用上打开之后面版上许多命令均为灰色，点击无反应，这是因为我们还没有建立一个模型，下面我们来新建一个模型，[文件：新建……]，弹出对话框，在红框处写入你的工程名字，例如：门刚。
Xsteel 13教程(1)
主要功能
Tekla Structures 包含：
• 实用建模工具，如三维轴线、可调整工作区以及碰撞校核。 • 可用材料的等级、型材和螺栓的类别。 • 建模工具创建复杂结构的宏，如楼梯和桁架。 • 智能连接，如自动将端板和角钢夹板连接到主构件。 • 一个可用来创建您自己的参数化连接、细部和部件的自定义组件编辑器。 • 与 STAAD.Pro 进行集成的分析与设计。 • 在 Tekla Structures 和其他软件（如 AutoCAD、STAAD 和 MicroStation）
有关使用此命令的详细信息，请参见点参考（第 81 页）和定制组件参考。
钢部件
11
钢结构工具栏包含创建钢梁、柱和板的命令。
• 创建梁 • 创建柱 • 创建曲梁 • 创建折梁 • 创建正交梁 • 创建双截面型材 • 创建多边形板 • 创建参考对象
有关使用此命令的详细信息，请参见钢部件命令（第 148 页）和细部命令。
要在多用户模式下运行 Tekla Structures，必须将网络中的一台计算机设置为运行 Tekla Structures 服务器程序的服务器。有关详细信息，请参见中的多用户模式。
Tekla Structures 编辑器
Tekla Structures 包含以下编辑器：模型、图纸、符号、模板、定制组件。
之间传输数据的链接。 • 单击一次创建多张图纸的绘图向导。 • CNC 机器的数据输出。
易于使用
2
如果您在使用 Tekla Structures 时需要帮助，可按 F1 键快速访问上下文相关在线帮 助。在线帮助是综合性信息资源，提供全文搜索和便捷浏览功能。
Tekla Structures 还支持撤消和重做功能，所以您可以对方案进行测试并根据需要回 复到初始状态。
Tekla Structures 包含：
• 实用建模工具，如三维轴线、可调整工作区以及碰撞校核。 • 可用材料的等级、型材和螺栓的类别。 • 建模工具创建复杂结构的宏，如楼梯和桁架。 • 智能连接，如自动将端板和角钢夹板连接到主构件。 • 一个可用来创建您自己的参数化连接、细部和部件的自定义组件编辑器。 • 与 STAAD.Pro 进行集成的分析与设计。 • 在 Tekla Structures 和其他软件（如 AutoCAD、STAAD 和 MicroStation）
有关使用此命令的详细信息，请参见点参考（第 81 页）和定制组件参考。
钢部件
11
钢结构工具栏包含创建钢梁、柱和板的命令。
• 创建梁 • 创建柱 • 创建曲梁 • 创建折梁 • 创建正交梁 • 创建双截面型材 • 创建多边形板 • 创建参考对象
有关使用此命令的详细信息，请参见钢部件命令（第 148 页）和细部命令。
要在多用户模式下运行 Tekla Structures，必须将网络中的一台计算机设置为运行 Tekla Structures 服务器程序的服务器。有关详细信息，请参见中的多用户模式。
Tekla Structures 编辑器
Tekla Structures 包含以下编辑器：模型、图纸、符号、模板、定制组件。
之间传输数据的链接。 • 单击一次创建多张图纸的绘图向导。 • CNC 机器的数据输出。
易于使用
2
如果您在使用 Tekla Structures 时需要帮助，可按 F1 键快速访问上下文相关在线帮 助。在线帮助是综合性信息资源，提供全文搜索和便捷浏览功能。
Tekla Structures 还支持撤消和重做功能，所以您可以对方案进行测试并根据需要回 复到初始状态。

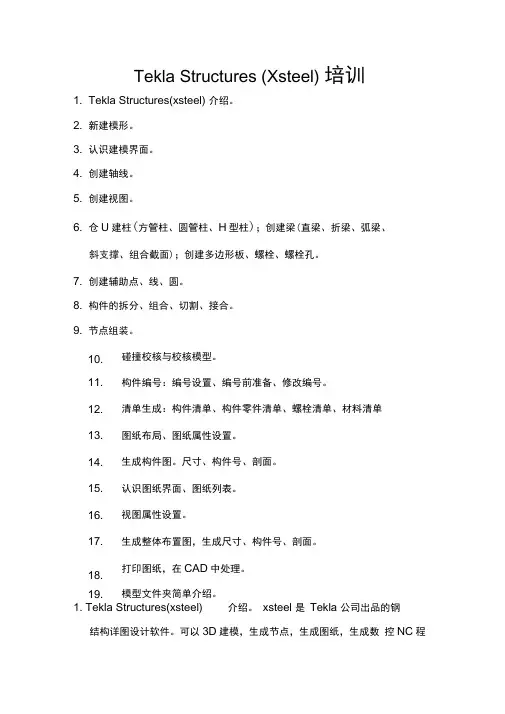

TeklaStructuresXsteel培训内容
Tekla Structures (Xsteel) 培训1. Tekla Structures(xsteel) 介绍。
2. 新建模形。
3. 认识建模界面。
4. 创建轴线。
5. 创建视图。
6. 仓U建柱(方管柱、圆管柱、H型柱)；创建梁(直梁、折梁、弧梁、斜支撑、组合截面)；创建多边形板、螺栓、螺栓孔。
7. 创建辅助点、线、圆。
8. 构件的拆分、组合、切割、接合。
9. 节点组装。
10.碰撞校核与校核模型。
11.构件编号：编号设置、编号前准备、修改编号。
12.清单生成：构件清单、构件零件清单、螺栓清单、材料清单13.图纸布局、图纸属性设置。
14.生成构件图。
尺寸、构件号、剖面。
15.认识图纸界面、图纸列表。
16.视图属性设置。
17.生成整体布置图，生成尺寸、构件号、剖面。
打印图纸，在CAD中处理。
18.19.模型文件夹简单介绍。
1. Tekla Structures(xsteel) 介绍。
xsteel 是Tekla 公司出品的钢结构详图设计软件。
可以3D建模，生成节点，生成图纸，生成数控NC程序。
可以与其它程序进行数据交换，生成CAD模型，网页模型供察看。
2. 新建模形：新建模型的两种方法：a: 文件-新建；b: 复制旧模型，显示全部，ctrl+A 全选，delete 删除。
3. 认识建模界面a: 菜单b: 工具条，调出工具条。
c: 节点工具系列！d:ctrl+k 取消迷你工具栏。
4. 创建轴线。
建模菜单，创建轴线亏爭为standard0.00 1200,00 1500.00 1200,00 2700.000.00 3450.00 2050.00standardEJxMr2000.00 2000.00 0.002000.00 2000.00 [7]ro0.00[7]Z00-00蛊性(21恿性袖逐面.:17/厂5. 创建视图。
双击创建基本视图按钮，在属性中输入标高“ PL-0.450 -450.00 > 5680.00睡串.'票怕右边/上郎在坐标中输入“ -450同理创建2.850层、5.680层视图再创建一个-450标高的平面视图，命名为3D,深度向下100000.00,向上100000.00。

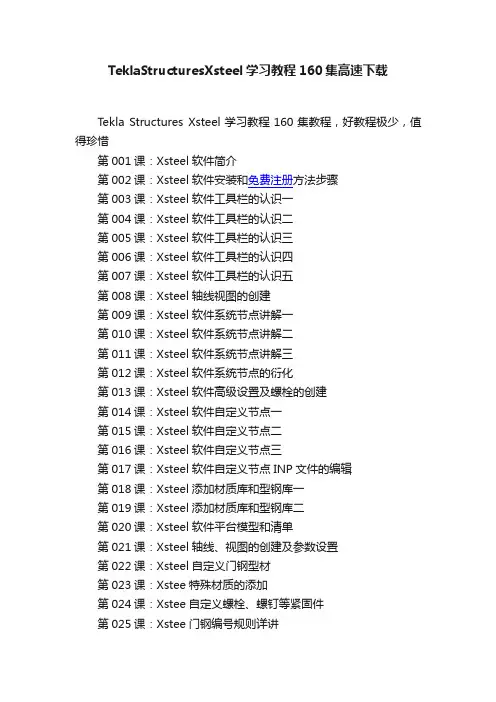

TeklaStructuresXsteel学习教程160集高速下载
TeklaStructuresXsteel学习教程160集高速下载Tekla Structures Xsteel学习教程160集教程，好教程极少，值得珍惜第001课：Xsteel软件简介第002课：Xsteel软件安装和免费注册方法步骤第003课：Xsteel软件工具栏的认识一第004课：Xsteel软件工具栏的认识二第005课：Xsteel软件工具栏的认识三第006课：Xsteel软件工具栏的认识四第007课：Xsteel软件工具栏的认识五第008课：Xsteel轴线视图的创建第009课：Xsteel软件系统节点讲解一第010课：Xsteel软件系统节点讲解二第011课：Xsteel软件系统节点讲解三第012课：Xsteel软件系统节点的衍化第013课：Xsteel软件高级设置及螺栓的创建第014课：Xsteel软件自定义节点一第015课：Xsteel软件自定义节点二第016课：Xsteel软件自定义节点三第017课：Xsteel软件自定义节点INP文件的编辑第018课：Xsteel添加材质库和型钢库一第019课：Xsteel添加材质库和型钢库二第020课：Xsteel软件平台模型和清单第021课：Xsteel轴线、视图的创建及参数设置第022课：Xsteel自定义门钢型材第023课：Xstee特殊材质的添加第024课：Xstee自定义螺栓、螺钉等紧固件第025课：Xstee门钢编号规则详讲第026课：Xstee系统选项设置第027课：Xsteel门钢柱的创建思路技巧讲解第028课：Xsteel吊车梁牛腿的创建思路技巧讲解第029课：Xsteel门钢梁的创建思路技巧讲解第030课：Xsteel抗风柱的创建思路技巧讲解第031课：Xsteel门钢屋面檀条的创建思路技巧讲解第032课：Xsteel门钢檀条节点详讲第033课：Xsteel门钢墙面檀条的创建思路技巧讲解第034课：Xsteel门钢柱脚节点详讲第035课：Xsteel抗风柱侧檀条的创建思路技巧讲解第036课：Xsteel门窗框架及其节点的创建思路技巧讲解第037课：Xsteel 门钢拉条的创建思路技巧讲解第038课：Xsteel 门钢拉条的创建思路技巧讲解第039课：Xsteel 搭建门式钢架三维建模第一节第040课：Xsteel 搭建门式钢架三维建模第二节第041课：Xsteel 搭建门式钢架三维建模第三节第042课：Xsteel 搭建门式钢架三维建模第四节第043课：Xsteel 搭建框架结构三维建模第五节第044课：Xsteel 搭建框架结构三维建模第六节第045课：Xsteel 搭建门式钢架和框架结构三维建模第七节第046课：Xsteel 搭建门式钢架和框架结构三维建模第八节第047课：Xsteel 搭建门式钢架和框架结构三维建模第九节第048课：Xsteel 搭建门式钢架和框架结构三维建模第十节第049课：Xsteel 搭建门式钢架和框架结构三维建模第十一节第050课：Xsteel 门式钢架和框架结构材料清单生成第十三节第051课：Xsteel 工程出图详细讲解第十四节第052课：Xsteel 工程出图详细讲解第十五节第053课：Xsteel 工程出图详细讲解第十六节第054课：Xsteel 工程出图详细讲解第十七节第055课：Xsteel 工程出图详细讲解第十八节第056课：Xsteel 管桁架结构三维建模案例讲解一第057课：Xsteel 管桁架结构三维建模案例讲解二第058课：Xsteel 门式钢架和框架结构自定义节点运用第059课：Xsteel 柱底节点参数化第060课：Xsteel 节点参数化第061课：Xsteel 组件参数化第062课：Xsteel 清单模板创建第063课：Xsteel 材料表模板创建一第064课：Xsteel 材料表模板创建三第065课：Xsteel 材料表（H型钢拆成三块板）模板创建四第066课：Xsteel 材料表（螺栓表）模板五第067课：Xsteel 图框模板创建一第068课：Xsteel 图框模板创建二第069课：Xsteel 图纸的布局第070课：Xsteel 数控切割套料与CNC程序的自动生成方法第071课：Xsteel 典型复杂异形结构三维建模思路技巧一第072课：Xsteel 典型复杂异形结构三维建模思路技巧二第073课：Xsteel 典型复杂异形结构三维建模思路技巧三第074课：Xsteel 关于出图编号的思路技巧讲解一第075课：Xsteel 关于出图编号的思路技巧讲解二第076课：Xsteel 图纸克隆与注意事项第077课：Xsteel 图纸模板与属性的克隆第078课：Xsteel 软件安装与多用户服务器配置问题第079课：Xsteel 双多图框定义具体设置第080课：Xsteel宏的应用与开发一第081课：Xsteel宏的应用与开发二第082课：Xsteel图纸的输出及状态编号的应用第083课：Xsteel过滤的妙用补充讲解第084课 Xsteel 综合实例讲解一第085课 Xsteel 综合实例讲解二第086课 Xsteel 综合实例讲解三第087课 Xsteel 综合实例讲解四第088课 Xsteel楼梯栏杆案例一第089课 Xsteel楼梯栏杆案例二第090课 Xsteel门刚建模案例第091课 Xsteel自定义截面案例一第092课 Xsteel自定义截面案例二第093课 Xsteel自定义型材(变截面第094课 Xsteel图纸中的螺栓第095课 Xsteel球体的创建一第096课 Xsteel球体的创建二第097课 Xsteel实心球制作第098课 Xsteel系统截面制作球第099课：XSTEE环形制作实例第100课 Xsteel门式钢架建模（与CAD的组合使用）一第101课 Xsteel门式钢架建模（与CAD的组合使用）二第102课 Xsteel多件图的创建技巧一第103课 Xsteel多件图的创建技巧二第104课 Xsteel多件图的创建技巧三第105课：Xsteel布置图、构件图、零件图、多件图的创建补充讲解第106课：Xsteel图纸开关补充详讲一第107课：Xsteel图纸开关补充详讲二第108课：Xsteel图纸开关补充详讲三第109课：Xsteel图纸开关补充详讲四第110课：Xsteel图纸开关补充详讲五第111课：Xsteel图纸开关补充详讲六第112课：Xsteel图纸开关补充详讲七第113课：Xsteel图纸开关补充详讲八第114课：Xsteel符号编辑器第115课：Xsteel镜像对编号的影响第116课：Xsteel修改型材库第117课：Xsteel螺栓数据库第118课：XSTEE各类Xsteel文件属性一第119课：XSTEE各类Xsteel文件属性二第120课：XSTEE创建索引平面第121课：XSTEE参数化节点实例一第122课：XSTEE参数化节点实例二第123课：XSTEE参数化节点实例三第124课 Xsteel自定义型材(变截面)案例第125课 Xsteel建模顺序对图纸的影响第126课：Xsteel13.0 图纸开关1及图纸快捷方式第127课：Xsteel安装图的生成思路及图纸的一分为二第128课：Xsteel避免构件安装错误的三种方法第129课：Xsteel学员问题解答之一第130课：Xsteel学员问题解答之二第131课：Xsteel学员问题解答之三第132课：Xsteel学员问题解答之四第133课：Xsteel后续教程多用户第134课：Xsteel工程设置第135课：Xsteel接口及多用户第136课：Xsteel图纸开关第137课：Xsteel图纸开关及图纸快捷方式第138课：Xsteel模板后续一第139课：Xsteel模板后续二第140课：Xsteel模板及布局后续三第141课：Xsteel环境变量一第142课：Xsteel环境变量二第143课：Xsteel螺栓库及扩充自定义属性对话框第144课：Xsteel（16.0版本）系统文件介绍一第145课：Xsteel（16.0版本）系统文件介绍二第146课：Xsteel（16.0版本）系统文件介绍三第147课：Xsteel（16.0版本）Xsteel菜单介绍一第148课：Xsteel（16.0版本）Xsteel菜单介绍二第149课：Xsteel（16.0版本）Xsteel菜单介绍三第150课：Xsteel（16.0版本）Xsteel菜单介绍四第151课：Xsteel（16.0版本）Xsteel菜单介绍五第152课：Xsteel（16.0版本）Xsteel节点介绍一第153课：Xsteel（16.0版本）Xsteel节点介绍二第154课：Xsteel（16.0版本）Xsteel节点介绍三第155课：Xsteel（16.0版本）Xsteel节点介绍四第156课：Xsteel（16.0版本）图纸介绍一第157课：Xsteel（16.0版本）图纸介绍二第158课：Xsteel（16.0版本）图纸介绍三第159课：Xsteel（16.0版本）图纸介绍四第160课：Xsteel（16.0版本）图纸介绍五。
Tekla钢结构BIM软件教程模块8-Tekla建模(柱底板上螺栓、垫片、加筋板等)
画加筋板
切换到1轴线视图，选“通用性”工具栏里“ ”（用
两点创建视图），再在A轴线上从上往下竖直地选取两点，创 建视图如下图，注意向上滚动鼠标中键放大视图。
用工具栏“创建多边形板”命令创建加筋
板
双击工具条
中 “ ” （创建多边形板），出现“多边形板的
属性”对话框，修改如下，在“截面型材”里用键盘输入PL6，在“多边形板的属性”对话 框里，点「修改」、「应用」。
用工具栏“创建多边形板”命令创建
垫片
双击工具条
中 “ ” （创建多边形板），出现
“多边形板的属性”对话框，修改如下，在“截面型材”里用键盘输入PL20，在 “多边形板的属性”对话框里，点「修改」、「应用」。
选取A轴线与柱底板相交点为第一点，移动鼠标竖直地往下拖，在键盘上输入 “80”，按“Enter”，再垂直向右移动鼠标，在键盘上输入“80”，按“Enter” ，
「修改」、「应用」（见左2图 ），选取黄色的点，沿着刚创建的辅助线斜向上拖动， 在键盘上输入“160”，在“输入数字定位”对话框里，点「确认」，见右图2；调整位
置如右图1，关闭“梁的属性”对话框。
用工具栏“创建多边形板”命令创建斜梁檩托板旁的加筋板
置1轴线视图于当前视图。双击工具条
中“ ”
（创建多边形板），出现“多边形板属性”对话框，修改如下，在“截面型材”
左键单击「中断」，关闭创建多边形板命令。
选中檩托板和加筋板，右击视图》选择性复制》线性的》选檩托板右上角点 》竖直向上移动鼠标，在键盘上输入“1050”，（见左图）；在“复制-线性的” 窗口里，改复制的份数“4” ，最后点 「复制」、 「确认」 ；将鼠标移动至原 选中的檩托板和加筋板附近处，单击之，关闭选中。（见右图）

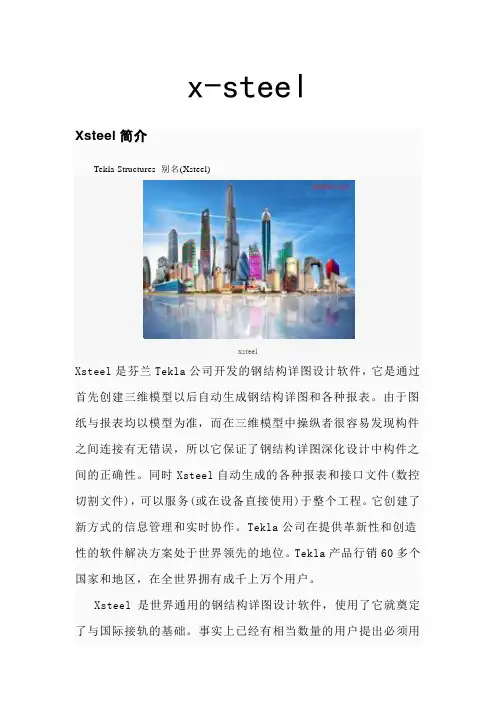

xsteel初高级攻略(最全最详细)
x-steelXsteel简介Tekla Structures 别名(Xsteel)xsteelXsteel是芬兰Tekla公司开发的钢结构详图设计软件，它是通过首先创建三维模型以后自动生成钢结构详图和各种报表。
由于图纸与报表均以模型为准，而在三维模型中操纵者很容易发现构件之间连接有无错误，所以它保证了钢结构详图深化设计中构件之间的正确性。
同时Xsteel自动生成的各种报表和接口文件(数控切割文件)，可以服务(或在设备直接使用)于整个工程。
它创建了新方式的信息管理和实时协作。
Tekla公司在提供革新性和创造性的软件解决方案处于世界领先的地位。
Tekla产品行销60多个国家和地区，在全世界拥有成千上万个用户。
Xsteel是世界通用的钢结构详图设计软件，使用了它就奠定了与国际接轨的基础。
事实上已经有相当数量的用户提出必须用Xsteel建模出图，尽快掌握和使用Xsteel已是我们首要任务。
一、作业流程1、设置轴线；2、设置或建立工作视图；3、3a产生初步布置图；建立主构件、次构件；4、建立节点或细部；5、执行编号；6、修改布置图，产生构件图及零件图；7、产生报表；8、输出CAD图档或DXF檔。
二、注意事项1、设置轴线：a、依据设计图详细正确判读每一相邻轴线距离并遵照XSTEEL软件轴线设置，键入正确数据建立之。
b、检查动作：输出一初步之轴线平面布置图并标注轴线距离或高程，打印图面并检查数据及轴线名是否正确。
c、事前准备：详细阅读设计图，对于较不明确处要仔细推敲演算。
2、设置或建立工作视图：a、选用适当之视图属性设置，运用XSTEEL格子线视图功能产生所有相关之主要工作视图，或自行设置条件，产生无法自动生成之工作视图。
b、检查动作：①检查视图属性设置是否合适。
（含过滤条件是否设置合理）②查看工作视图命名是否正确。
③查看视深是否正确。
④查看平面与立体设置是否恰当等。
c、事前准备：①详细阅读设计图各平立面之最大纵深以利选用适合之视深数据。
Tekla钢结构BIM软件教程-Tekla软件安装
轴线设置 轴线磁性开关的使用
柱子随轴线一 起移动
1.双击轴线 12000
3.把12000改为 18000
2.打“√”号 4.点击“修改”
创建轴线视图
右键单击任意轴线》创建视图》沿着轴线,在XY视图单击》显示，出现 “视图属性”对话框，在》角度选“平面”；在》视图类型选“线框表 示”；点》修改》应用》确认，点》另存为“standard”。在“沿着轴线 生成视图”对话框里，点击“创建”，生成轴线视图。
（选
里）
注意：将模型文件安装在D盘下的文件夹17.0里，如下 语言选
第二步：依次安装 （选
里）
第三步：安装
第四步：重新启动电脑 第五步： 复制破解文件 到C 运行之
里的 ，双击
出现
运行
点
运行TeklaStructures.exe
软件启动 1)：双击桌面 图标， Xsteel 的打开界面
2)：进入
5). 单击确定打开模型。
您也可以双击列表上的模型以打开它，或使用模型名称 列表框打开最近使用的模型。 可以通过单击列标题对模型进行排序。
打开对话框为您提供以下信息： • 上次保存模型是在单用户模式 还是多用户模式下进行的（模 型类型） • 创建模型或上次保存模型所用的 Tekla Structures版本 • 设计者 • 说明
打开所有开关。您可以选择除单个螺栓外的所有对象类 型。
选择Component符号。 选择部件，即柱、梁和板等。 选择表面处理。 选择点。 通过选择栅格中的一条线，就可以选择整个栅格。 选择单条栅格线。 选择焊接点。 选择线、部件以及多边形切割和接合。 选择模型视图。 只需选择螺栓组中的一个螺栓就可以选定整个螺栓组。 选择单个螺栓。 选择钢筋和钢筋组。 选择点、线、面和均布荷载。 选择平面。 选择距离。 单击属于Components的任一对象，Tekla Structures 将 选择组件符号并高亮显示所有组件对象。
Tekla钢结构BIM软件教程Tekla建模(钢柱)
Structures 时指定的文件夹中搜索模型。如果您的模型 在其他文件夹中，请单击浏览... 浏览模型文件夹，或使 用查找位置列表框查看最近使用的文件夹。
5). 单击确定打开模型。
您也可以双击列表上的模型以打开它，或使用模型名称 列表框打开最近使用的模型。 可以通过单击列标题对模型进行排序。
打开对话框为您提供以下信息： • 上次保存模型是在单用户模式 还是多用户模式下进行的（模 型类型） • 创建模型或上次保存模型所用的 Tekla Structures版本 • 设计者 • 说明
打开CAD看GJ-1中的①（钢柱），看材料表，①为H300*200*6*8，故 用创建梁命令来画“翼缘板” ，在“梁的属性”对话框中，截面型材为
PL200*8，
起点在柱底板上表面A轴线之左150。
门式刚架轻型房屋钢结构的局部模型 —钢柱的两翼缘板
建模
选1轴线视图，即选“通用性”工具栏里“ ”（打开视图列表） 》在
“视图”对话框里选「GRID 1」（见左图） 》 》出现右图对话框， 1 轴线视图出现在屏幕上，再点右图对话框中「确定」，关闭“视图”对话 框。或者在菜单区里选“窗口” 》选「GRID 1」， 1轴线视图出现在屏 幕上。按Ctrl+P，使1轴线视图平面显示。
在柱底板上画“钢柱”
双击工具条
中 “ ” ，出现“点的输入”对话框，
平行于视图平面），再单击1轴线视图。
选中左边翼缘板，鼠标右击，选择性复制》镜像，依次 单击A轴线两点，在“复制-镜像”对话框点「复制」、 「确认」。
最后，保存文件。 注意，每次画好后一定要保存到自己的U盘！它作为平时成绩。
作业
重画课堂所讲单跨门式刚架钢柱里的两块 翼缘板，并保存 。
5). 单击确定打开模型。
您也可以双击列表上的模型以打开它，或使用模型名称 列表框打开最近使用的模型。 可以通过单击列标题对模型进行排序。
打开对话框为您提供以下信息： • 上次保存模型是在单用户模式 还是多用户模式下进行的（模 型类型） • 创建模型或上次保存模型所用的 Tekla Structures版本 • 设计者 • 说明
打开CAD看GJ-1中的①（钢柱），看材料表，①为H300*200*6*8，故 用创建梁命令来画“翼缘板” ，在“梁的属性”对话框中，截面型材为
PL200*8，
起点在柱底板上表面A轴线之左150。
门式刚架轻型房屋钢结构的局部模型 —钢柱的两翼缘板
建模
选1轴线视图，即选“通用性”工具栏里“ ”（打开视图列表） 》在
“视图”对话框里选「GRID 1」（见左图） 》 》出现右图对话框， 1 轴线视图出现在屏幕上，再点右图对话框中「确定」，关闭“视图”对话 框。或者在菜单区里选“窗口” 》选「GRID 1」， 1轴线视图出现在屏 幕上。按Ctrl+P，使1轴线视图平面显示。
在柱底板上画“钢柱”
双击工具条
中 “ ” ，出现“点的输入”对话框，
平行于视图平面），再单击1轴线视图。
选中左边翼缘板，鼠标右击，选择性复制》镜像，依次 单击A轴线两点，在“复制-镜像”对话框点「复制」、 「确认」。
最后，保存文件。 注意，每次画好后一定要保存到自己的U盘！它作为平时成绩。
作业
重画课堂所讲单跨门式刚架钢柱里的两块 翼缘板，并保存 。
Tekla钢结构BIM软件教程-Tekla建模(屋面钢架上水平支撑)
在钢垫板开孔
仍然在原剖切平面视图，按Ctrl+P，使之显示为3D框图，按Ctrl+2，使零部件显
示为透明，按Ctrl+R，按鼠标左键移动旋转视图与斜梁垂直的辅助线；
在工具条
，双击 （创建螺栓） ，出现“螺栓属性”
对话框，修改如下，修改完毕后，在“螺栓属性”对话框里，点「修改」、「应
用」、 「确认」。
在 打开情况下，先选中斜梁，再按鼠标中键，选取斜梁上翼缘板上侧与其垂直的辅助
线交点处作为第一点（此点必须选正确，见左图），第二点为沿着辅助线上任意一点（注 意，此方向为绘图人自己设定的螺栓X向），结果见下图；鼠标右击，左键「中断」关闭命 令。
左键「中断」 ，退出选中。
画花篮螺栓
切换至原剖切平面视图，按Ctrl+P，使之显示为平面框图，按Ctrl+1，使零部件显 示为线框，选中刚创建的圆钢，捕捉圆钢两控柄点画一辅助线，且从1轴线与辅助线的交 点处开始，沿辅助线创建510mm的点，见图左；
从此点折分，即在菜单区点「编辑」》折分》选圆钢》选刚创建的点，圆钢被折分。 鼠标右击，左键「中断」 ，退出命令。分别选中被折分的两段，即双击之，出现属性对 话框，修改其属性中位置「末端偏移」，开始和末端均为“0”，见图中，右。
Tekla Structures （Xsteel） 钢结构深化设计软件操作
模块12 Tekla Structures17.0建模
本模块主要介绍以下几个方面的内容： 掌握Tekla Structures软件建模（1、2轴线间屋面钢 架上水平支撑）
一 、Tekla Structures 建模（项目教学）
仍然在1轴线平面线框图中，在斜梁上翼缘板下150mm的辅助线上，沿左下至 右上剖切一平面，用 （用两点创建视图）命令，剖切后结果见图左； 双击 （创建梁），出现“梁的属性” 对话框，修改如下，见图中、右。
xsteel安装和破解方法步骤（TeklaStructures）
xsteel安装和破解方法步骤（TeklaStructures）Tekla Structures（xsteel）安装和破解方法许多人在下载完后，安装时会出现无法打来运行程序，甚至是显示输入许可证IP 地址，这都是安装和破解的不对，下面我将详细的讲解下其步骤和方法。
如何给出tekla structures的许可证服务器IP地址?那个是因为你只是装了软件，但是没装tekla的破解程序，简单滴说就是你用的还是正版的tekla，但是你却没有被授权，所以你使用的时候，软件要验证你是不是正版授权用户，输入的ip地址就是你拥有正版授权的服务器，也就是通常所说的授权点。
一个公司一般不会有几个授权点的。
所以你要用就装个破解补丁就不会出现这个问题了。
把破解补丁放到安装目录,例如我的是D:\TeklaStructures\15.0\nt\bin，放到这里运行补丁，一会就提示破解成功了。
安装好了这个软件后运行的时候会有这个对话框让你输入什么许可证服务器的IP地址，我把自己电脑联网的IP地址输进去但没什么用，有谁知道的可以帮忙我解决下吗？请看下面！-下面就是安装步骤和如何破解：1、把下载下来的文件用虚拟光驱加载运行虚拟光驱(如果是压缩文件就绕开此步）双击运行文件夹中的2、弹出的对话框中选择简体中文（E文超级棒的也可以不选中文）3.4.自动运行5.6. 点击下一步7. 点我接受，然后下一步8.9. 选择你的安装盘，如果你想安装到D盘，那就更改到D. 点击下一步10.选择自己要安装的环境，要中国当然少不了中国环镜11.选中国！12. 这个把节点全选了13. 安装完成14.开始破解了把破解文件复制到C:\TeklaStructures\15.0\nt\bin(我是放在C盘的，你放哪就复制到哪。
注意：别安装在中文路径下面）。
运行破解文件15. 按图点红色部分16.点start,然后在安装文件夹下就生成一个文件，破解成功！！。
XSTEEL高级教程12
Tekla Structures 高级培训教程第十一课-各类Tekla Structures文件第十一课-各类Tekla Structures 文件修改文件objects.inp (即“用户定义属性” 框文件)所有文件扩展名的清单标准文件–保存默认值用户定制文件的定位–新的“Project”和“Firm”目录其它用户定制文件的定位by_number.mdl 文件模型目录文件Tekla版权所有 2007页11-1Tekla Structures 高级培训教程第十一课-各类Tekla Structures文件修改文件objects.inp (即“用户定义属性” 框文件)一旦我们确定需要什么样的域，我们就可能会需要编辑objects.inp文件。
文件objects.inp 可以使用文本编辑软件打开，比如记事本或写字板。
该文件位于Tekla Structures\13.0\countries\country-independent\inp目录中。
通过运用objects.inp 文件，我们可以对一些对象（如梁、柱、螺栓、图纸）等定义自由的属性。
我们可以使用自己命名的名字，还可以通过模板将这些信息反映到报告和图纸上。
方法如下。
该文件被分成了几段，每一段都对应着相应对话框中的“用户定义属性”栏。
例如，下面是从文件objects.inp中选取的对应于梁的属性对话框的内容。
在文件(位于 ..\Tekla Structures\countries\country-independent\inp) 中修改所需对象相应的行，在本例子中是BEAM。
下面属性USER_FIELD_1已经被重命名成OWN_INFO_1。
/***************************************************************************//* Beam attributes *//***************************************************************************/beam(0,"Beam"){tab_page("","jd_Parameters",3){attribute("comment", "j_comment", string, "%s", no, none, "0.0", "0.0"){value("", 0)}attribute("xs_shorten", "j_xs_shorten", distance, "%d", yes, none, "0.0", "0.0"){value("0.0", 0)}attribute("cambering", "j_cambering", string, "%s", yes, none, "0.0", "0.0"){value("", 0)}attribute("PRELIM_MARK", "j_PRELIM_MARK", string, "%s", no, none, "0.0", "0.0"){value("", 0)}attribute("shear1", "j_Shear_V_Start", float, "%s", no, none, "0.0", "0.0")Tekla版权所有 2007页11-2Tekla Structures 高级培训教程第十一课-各类Tekla Structures文件 {value("", 0)}attribute("axial1", "j_Tension_T_Start", float, "%s", no, none, "0.0", "0.0"){value("", 0)}attribute("moment1", "j_Moment_M_Start", float, "%s", no, none, "0.0", "0.0"){value("", 0)}attribute("shear2", "j_Shear_V_End", float, "%s", no, none, "0.0", "0.0"){value("", 0)}attribute("axial2", "j_Tension_T_End", float, "%s", no, none, "0.0", "0.0"){value("", 0)}attribute("moment2", "j_Moment_M_End", float, "%s", no, none, "0.0", "0.0"){value("", 0)}attribute("OWN_INFO_1", "Own information 1", string, "%s", no, none, "0.0", "0.0"){value("", 0)}attribute("USER_FIELD_2", "User Field 2", string, "%s", no, none, "0.0", "0.0"){value("", 0)}attribute("USER_FIELD_3", "User Field 3", string, "%s", no, none, "0.0", "0.0"){value("", 0)}attribute("USER_FIELD_4", "User Field 4", string, "%s", no, none, "0.0", "0.0"){value("", 0)}}modify(1)}Tekla版权所有 2007页11-3Tekla Structures 高级培训教程第十一课-各类Tekla Structures文件上面的段落中，每一个“attribute”都对应着一个“用户定义属性”框。
Tekla-Structures节点设置
Tekla-Structures节点设置Tekla Structures系统节点设置一、梁梁铰接形式一采用菜单1，特殊的全深度（185）节点举例：要创建H200的梁铰接节点如图1、点菜单1，特殊的全深度（185）节点，进入该节点的图形参数选项如图 1.1.1图1.1.1在“图形”选项中一般只需填写如图所示的两个参数，左下角参数控制加劲板距梁翼缘边的间隙，此处参数一般填0，右上角参数控制次梁与主梁的间隙，此处参数一般填10。
2、点“板”选项，进入该节点板选项设置，如图1.1.2图1.1.2在“板”选项中，一般只要填写图示3个参数，参数1控制板厚度，参数2控制连接板在梁腹板的两侧方向，参数3控制连接板的切角形式及大小。
3、点“加劲肋”选项，进入该节点的加劲板设置，如图1.1.3图1.1.3在“加劲肋”选项中，一般只要填写图示3个参数，参数1控制加劲板厚度，参数2控制加劲板的形式，参数3控制加劲板的切角形式。
4、点“螺栓”选项，进入该节点的螺栓设置，如图1.1.4图1.1.4在“螺栓”选项中，图示部分参数分别控制螺栓的大小，规格，类型，螺栓的边距，间距，排数，列数。
形式二采用菜单1，有加劲肋的梁（129）节点举例：要创建H300的梁铰接节点如图1、点菜单1，有加劲肋的梁（129）节点，进入该节点的图形参数选项如图1.2.1图1.2.1在“图形”选项中一般只需填写如图所示的三个参数，左下角参数控制加劲板距梁翼缘边的间隙，此处参数一般填0，右上角参数控制次梁与主梁的间隙，此处参数一般填10，次梁下翼缘处参数控制下翼缘的切割深度（此处参数控制不准确，需对每个节点实际切割长度较合，故一般不在这里控制参数，改到“槽口”选项设置）2、点“板”选项，进入该节点板选项设置，如图1.1.2图1.2.2在“板”选项中一般只需填写如图所示的三个参数，分别控制连接板厚度，连接板在梁的两侧方向，连接板的切角形式。
3、点“加劲肋”选项，进入该节点板加劲肋设置，如图1.1.3图1.2.3在“加劲肋”选项中，一般只要填写图示3个参数，参数1控制加劲板厚度，参数2控制加劲板的形式，参数3控制加劲板的切角形式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文共分五部分，内容如下：第一部分：软件命令和布局介绍第二部分：做x-steel的思路第三部分：简单命令操作入门第四部分：注意的问题和解决方法第五部分;实际操作运用第一部分：软件命令和布局介绍Tekla Structures 是为结构工程师、绘图员和制造人员提供的一个工具。
这是一个管理多种材料（钢材、混凝土、木材等）数据库的集成化、基于模型的三维解决方案。
Tekla Structures 具有交互式建模、结构分析、设计和自动创建图纸等功能。
您可以随时自动从三维模型生成图纸和报告。
图纸和报告会响应模型中的修改，总是保持最新。
Tekla Structures 包含各式各样的标准图纸和报表模板。
您也可以使用模板编辑器创建您自己的模板。
Tekla Structures 支持多个用户共同参与同一项目。
您可以与合作者同时合作构建同一模型，甚至在异地也可同时工作。
由于您总是在使用最新的信息，从而提高了准确性和质量。
屏幕布局当您启动 Tekla Structures 时，屏幕上将出现一个新的窗口。
大多数菜单选项和所有图标在开始时灰显，表明它们未激活。
当您打开或创建一个模型时，图标和可用菜单选项将被激活。
下图标出了 Tekla Structures 模型编辑器窗口的各个区域：第二部分：做X-Steel的思维1.思维方式不能停留在CAD上,CAD的命令比较简单直观,一个命令只能作一件事,你只能忠实的执行它.而X-steel是一个人机对话的过程,在整个建模和出图的过程中,你都必须为事先预定的目标和效果而考虑怎样对付和设定"对话框".2.在CAD中,编号也是自由的,你想怎么编就怎么编,但随机错误也大.在X-steel中编号是一个有系统的工程,它绝对不会发生错误!3.在学习X-steel的初期阶段,往往碰到困难就想回到CAD中解决,总是恋恋不忘CAD,有一种学不下去的感觉,影响学习X-steel的兴趣及进程.4.Xsteel软件它是一个系统化软件,自己必需事先有一定的整体安排,比如构件和零件的编号,图面的排版,尺寸如何标注!标签是用本公司还是客户的,构件和零件如何表达更合理等.要做模板,要修改环境文件及变量等,这些都要事先设置好.看起来很繁琐但事后就轻松了.5.不必在节点上花费很大的精力研究它,它的节点适合国外的标准作法,只有十几个节点可直接用于中国的情况.在我国节点设计的连接方式没有规程,因此同一个办公室的同一个设计组同一个工程同一类连接杆件,就可设计出不一样的节点,他们想怎么做都可以! 因此当你需要用那个节点时再去研究它,即学即用,学起来快,记的又牢,节省不少时间!6.任何一种软件都不是万能的,软件的使用只是学习的问题,但在结构软件中,要想真正掌握好恐怕还需要其它相关知识和空间想象力.因为图纸质量的优劣代表制图人员素质高低.7.扬长避短,X-steel软件擅长作框架结构,厂房结构,通廊,桁架等结构,特别擅长做多高层结构,对弧形结构做起来比较慢,对空中任意结构几乎不便解决.因此根据工程项目具体情况不要强求在X-steel中建模出图.8.图纸必须跟着模型走,当有修改时图纸会自动更新,但可以在CAD中标注焊缝和重新排版图面.有的人习惯在CAD中修改图纸,这样多次修改后,图纸和模型就不相符了,对以后的统计报告真实性大打折扣.9.大家都希望相同的构件编号相同,这样可减少出图量.但在建模的过程中由于手法的不同(特别几个人在多用户模式下)可能同一个构件编出的号不相同.比如一块板就有多种作法:a用梁生成,b用柱生成,c用多边形生成,d用镜像或复制生成,e用节点生成等.它们的属性都不相同,如果相同构件中分别有它们存在,构件编号就不可能相同,因此大家应统一标准. 10.Xsteel软件自动尺寸标注很难达到理想要求,因此"尺寸"和"尺寸标注"的内涵一定要掌握熟练才能运用自如.建议构件只标注主体尺寸及次构件注标定位尺寸(螺栓孔定位到主构件),零件的尺寸标注已非常标准,这样自动标注的尺寸基本不用修该就可出图第三部分：各种命令简单入门工具栏工具栏中包含的按钮为某些最常用的命令提供了快捷使用方式。
例如，通用性工具栏包含创建模型、打开模型、保存模型、打印、创建报告、创建视图、复制对象、移动对象等基本命令。
当您将鼠标指针移动到图标上时，将出现工具提示。
Tekla Structures 包含三种工具提示：基本工具提示基本工具提示仅显示命令的名称。
如果增强的工具提示已打开，则不显示基本工具提示。
增强的工具提示可以提供有关命令以及如何执行命令的更多信息。
还提供了示例、提示和窍门。
默认情况下，增强的工具提示处于打开状态。
利用增强的工具提示所提供的信息，您可以确定命令是否是您当前任务所需的命令。
您还可以通过单击更多... 按钮打开相关的在线帮助主题。
要显示或隐藏增强的工具提示，请单击工具 > 选项 > 增强的工具提示。
菜单工具提示与增强的工具提示提供的功能相同，但适用于菜单命令。
菜单工具提示在单独的窗口中显示，您可以将该窗口拖放到屏幕的任意位置。
要显示相应的菜单工具提示，请将鼠标指针移动到菜单命令上。
要显示或隐藏菜单工具提示窗口，请单击工具 > 选项 > 菜单工具提示。
背景色更换下面是您可以定义的背景色的一些示例。
第一个 RGB 值引用变量XS_BACKGROUND_COLOR1，第二个值引用变量 XS_BACKGROUND_COLOR2，依此类推。
工作平面认识红色的坐标箭头符号表示工作平面，它是模型的局部坐标系统。
工作平面也有自己的轴线，可以用于定位零件。
Tekla Structures 使用深红色显示工作平面轴线。
要显示工作平面轴线，请从捕捉工具栏的第二个列表框中选择工作平面。
对话框您可以使用对话框修改对象属性。
如果您单击的命令或按钮名称中有三个点，例如选择...，Tekla Structures 将显示相应的对话框。
下图举例说明了对话框中最常用的元素。
选择对象许多 Tekla Structures 命令的执行要求您先选择对象。
要选择多个对象，可以顺序选择单个对象和 / 或选择区域。
Tekla Structures 将高亮显示所选择的对象。
所选对象和控柄的数量显示在状态栏的右下角。
例如：此外，选择柱或梁时还会显示尺寸和尺寸线。
选择嵌套构件和组件激活选择开关定义在组件或构件分层结构中从哪个级别开始，以及向哪个方向移动。
状态栏显示您在分层结构中执行的步骤。
要选择和检查嵌套构件或组件，请执行以下操作：1.按住 Shift 键。
2.滚动鼠标滚轮。
橙色框表示可以选择的构件或组件。
捕捉开关下表列出了其余的捕捉开关。
您可以让 Tekla Structures 在您将鼠标指针移动到对象上时在模型中显示捕捉符号。
捕捉符号在组件的内部对象上时为绿色，在模型对象上时为黄色。
捕捉到零件延长线您可以捕捉到附近对象的延长线。
例如，当您想将对象相互对齐时，此功能很有用。
在正交方向上捕捉时，鼠标指针自动捕捉到给定方向上恰好距离的位置。
捕捉精度取决于当前的缩放级别。
要捕捉到另一个对象的延长线，请执行以下操作：平移工作平面您可以通过选取的点将工作平面平移到任何位置，使其平行于一个全局基本平面，或者位于一个零件或视图平面之上。
当对倾斜零件建模时，平移工作平面可帮助您精确地放置零件。
例如，要对倾斜屋顶的水平支撑和檩条建模，您需要将工作平面平移到屋顶斜面。
要平移工作平面，请执行以下操作：1.单击视图 > 设置工作平面，然后选择一个命令。
有关每个命令的更多信息，请参见相应的菜单工具提示。
2.按照状态栏中的说明平移工作平面。
3.可选： 在捕捉工具栏的第二个列表框中，选择工作平面以显示工作平面轴线。
您可以使网格和轴线具有磁性，以便在移动轴线时其上的对象随之移动。
在一个模型中可以使用多条轴线。
为了能够在您的模型中轻松定位对象，我们强烈建议您创建一个模块化轴线。
您可以为整个结构创建一个大标度轴线，并为一些细节部分创建较小的轴线。
您也可以创建单条轴线并将其附加到现有轴线。
视图平面每个视图都有一个视图平面，视图平面上轴线都是可见的，点以黄色十字叉表示。
位于视图平面外的点为红色。
基本视图基本视图平行于全局基本平面（xy、xz 和 zy）。
在基本视图中，总是用两条轴定义视图平面，这两条轴出现在平面的名称中。
第三条轴与视图平面垂直。
该轴不出现在平面的名称中。
在基本平面视图中，模型沿第三条轴的方向显示。
对于基本视图，视图平面有以下选项：对于基本视图，您还可以定义视图平面沿第三条轴的方向离开全局原点的距离。
视图平面坐标等于这个距离。
其它视图对于除了基本视图外的其它视图类型，您可以通过选取的点来定义视图平面和坐标，或者根据所选的创建方法自动定义点。
检测参考模型中的更改参考模型经常更新，但很少记载更改。
使用参考模型属性对话框中的命令，您可以在 Tekla Structures 中看到旧参考模型和新参考模型之间的变化。
您可以检测以下文件格式的参考模型中的更改：•IFC (.ifc)•Cadmatic (.3dd)•WebViewer (.xml)•3D DWG (dwg)要查看参考模型中的更改，请执行以下操作：第四部分：X-steel注意的问题希望对大家有所用.望大家多出点好方法,让学习更加轻松!建模手册摘要1.要显示某个对象类型的当前属性，双击相应的图标。
X-steel 将显示一个属性对话框，您可以在应用该命令之前更改属性。
要显示单个对象的属性对话框，双击该对象。
2. 对于可在 X-steel 窗口之外移动的窗口，您不能使用层叠窗口、水平平铺和垂直平铺命令。
有关在整个 Windows 桌面范围内移动部件和连接基本视图以及缩放窗口的详细信息，请参见在线帮助中的环境变量 XS_MDIVIEWPARENT、XS_MDIZOOMPARENT 和XS_MDIBASICVIEWPARENT。
3. 要将工具栏拖拽到程序窗口范围之外，请在拖拽的同时按住 Ctrl 键。
4. 按 Ctrl+Tab 在选项卡之间切换。
要在视图之间切换，同时按下 Ctrl+Tab。
5. 您可以使用环境变量 XS_PICK_TOLERANCE 设置捕捉区域。
输入捕捉区域的尺寸（以像素为单位）。
6. 如果可以捕捉到一个以上的点，可使用Tab 键向前循环捕捉点，使用Shift+Tab 向后循环。
单击鼠标左键来选择合适的点。
7. 要临时覆盖当前的捕捉开关设置，请执行下列操作之一：• 右键单击并从弹出菜单中选择合适的捕捉选项。
• 单击捕捉覆盖工具栏上的一个图标。
这只会覆盖下一个选取点的捕捉设置8. 单击部件时按下 Alt 键将选择包含该部件的整个装配件。
