黑白电视机原理与检修黑白电视机原理与检修黑白电视机是一种最早的电视机型号，是在彩色电视机发展之前普遍应用的一种电视设备。
它的原理相对简单，但也需要经常进行检修和维护，以确保其正常运行。
下面将详细介绍黑白电视机的原理和检修方法。
一、原理黑白电视机的原理主要涉及图像信号的接收和显示。
具体来说，它包括信号接收、解调、放大、水平、垂直、亮度调节等多个步骤。
信号接收：黑白电视机通过天线接收到的电视信号，经过RF部分进行高频放大和选择，将其转化为中频信号。
解调：中频信号经过解调部分，通过检波和滤波的过程，将其转化为视频信号和音频信号。
放大：视频信号经过放大电路的处理，增大其强度，以便能够驱动显示器显示图像。
水平和垂直：黑白电视机通过水平和垂直改变电子束的位置来控制图像的扫描。
水平部分主要控制信号的水平同步，垂直部分则主控垂直同步。
亮度调节：为了调整黑白电视机显示的亮度，电视机内置了亮度调节电路，它能够控制电子束的亮度，以改变图像的明暗度。
二、检修在长时间使用黑白电视机过程中，难免会出现一些故障，需要进行检修和维护。
以下是一些常见故障及其检修方法。
1. 无显示图像如果黑白电视机开机无显示图像，首先应检查电视机的电源是否稳定工作。
排除电源故障后，可以检查信号输入端口是否松动或接触不良，尝试重新接插信号线。
如果问题仍然存在，可能是电视机的解调电路出现问题，可能需要修复或更换解调电路板。
2. 色彩问题如果黑白电视机显示的图像出现色彩问题，可以通过调节亮度、对比度和色调等参数来尝试解决。
如果问题仍然存在，可能是电视机的色彩处理电路出现问题，可能需要修复或更换电路板。
3. 图像不稳定如果黑白电视机显示的图像不稳定，可能是由于水平或垂直同步信号的问题。
可以通过调整同步电路的参数来尝试解决。
如果问题仍然存在，可能是电视机的水平或垂直电路出现问题，可能需要修复或更换电路板。
4. 噪声问题如果黑白电视机显示的图像出现噪声，可能是由于信号干扰或电视机的调谐电路出现问题。

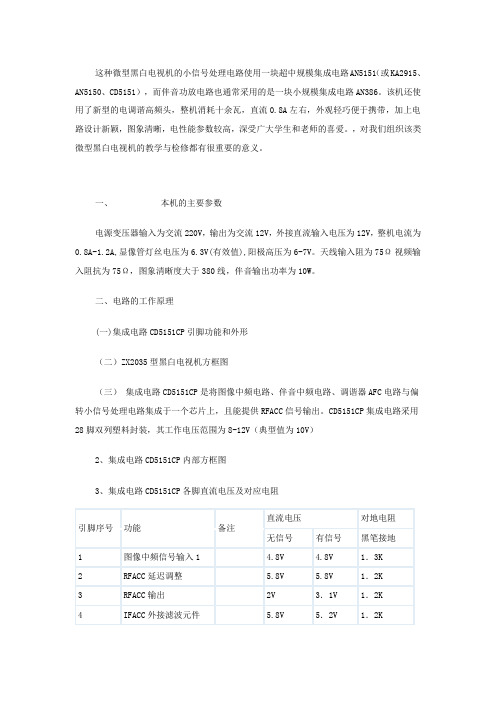

这种微型黑白电视机的小信号处理电路使用一块超中规模集成电路AN5151（或KA2915、AN5150、CD5151），而伴音功放电路也通常采用的是一块小规模集成电路AN386。
该机还使用了新型的电调谐高频头，整机消耗十余瓦，直流0.8A左右，外观轻巧便于携带，加上电路设计新颖，图象清晰，电性能参数较高，深受广大学生和老师的喜爱。
，对我们组织该类微型黑白电视机的教学与检修都有很重要的意义。
一、本机的主要参数电源变压器输入为交流220V，输出为交流12V，外接直流输入电压为12V，整机电流为0.8A-1.2A,显像管灯丝电压为6.3V(有效值),阳极高压为6-7V。
天线输入阻为75Ω视频输入阻抗为75Ω，图象清晰度大于380线，伴音输出功率为10W。
二、电路的工作原理(一)集成电路CD5151CP引脚功能和外形（二）ZX2035型黑白电视机方框图（三）集成电路CD5151CP是将图像中频电路、伴音中频电路、调谐器AFC电路与偏转小信号处理电路集成于一个芯片上，且能提供RFACC信号输出。
CD5151CP集成电路采用28脚双列塑料封装，其工作电压范围为8-12V（典型值为10V）2、集成电路CD5151CP内部方框图3、集成电路CD5151CP各脚直流电压及对应电阻说明：以上所测数据用MF47型万用表测出，电压用的是10V档，电阻用的是100Ω档（三）ZX2035型黑白电视机信号流程电视信号由天线接收后送入电调谐高频头TDP的1脚，高频信号（48MHZ以上）在这里经过高放、混频后，变成38MHZ的图像中频各31.5MHZ的第一伴音中频信号。
然后从9脚输出送至Q201进行预中放。
Q201的信号输出送至声表面波滤波器，它具有电视机所要求的特殊的频率特性，它只让38MHZ的图像中频和31.5MHZ第一伴音中频信号按一定的要求通过。
其他信号则被滤除或被吸收。
经过声表面波滤波器，信号进入ICI集成电路1脚和28脚，经内部信号处理后由ICI集成电路5脚输出复合全电视信号（包含0-6MHZ视频信号、6.5MHZ 第二伴音信号、行场同步信号等），送至末级视入管Q801进行图像信号放大，放大后再输入显像管阴极。

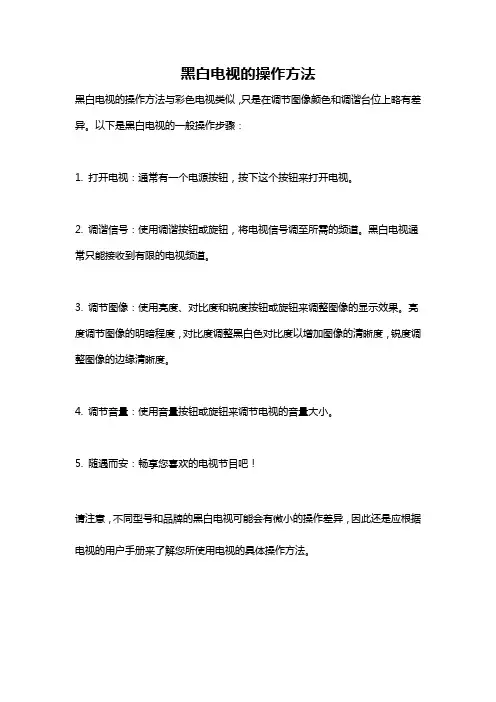

黑白电视的操作方法
黑白电视的操作方法与彩色电视类似，只是在调节图像颜色和调谐台位上略有差异。
以下是黑白电视的一般操作步骤：
1. 打开电视：通常有一个电源按钮，按下这个按钮来打开电视。
2. 调谐信号：使用调谐按钮或旋钮，将电视信号调至所需的频道。
黑白电视通常只能接收到有限的电视频道。
3. 调节图像：使用亮度、对比度和锐度按钮或旋钮来调整图像的显示效果。
亮度调节图像的明暗程度，对比度调整黑白色对比度以增加图像的清晰度，锐度调整图像的边缘清晰度。
4. 调节音量：使用音量按钮或旋钮来调节电视的音量大小。
5. 随遇而安：畅享您喜欢的电视节目吧！
请注意，不同型号和品牌的黑白电视可能会有微小的操作差异，因此还是应根据电视的用户手册来了解您所使用电视的具体操作方法。
黑白电视机安装及调试生产实习报告学院:专业班级：学号：姓名：指导教师：实习时间：一、生产实习的目的与要求：1. 了解电视机的内部组成结构熟悉常用的电子元件的作用。
2. 掌握电视机的工作原理，学会分析基本的电路原理图。
3. 学习电视机的组装，调试和简单的故障维修技术。
二、黑白电视机的结构和原理：2.1 主要部件介绍1.CD5151CPCD5151CP是一块黑白电视机用单片电路，内部包含黑白电视机需要的所有小信号处理功能，具有集成度高、外围电路少的特点。
CD5151CP功能框图如下：图2-1 芯片内部信号流程CD5151CP引脚说明如下：表2-1 芯片脚位功能2.音频功率放大器LM386LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。
为使外围元件最少，电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。
输入端以地为参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
图2-2 LM386引脚功能图3.高频头高频头俗称调谐器，是电视机用来接收高频信号和解调出视频信息的一种装置，也是公共通道的第一部分。
简单的讲就是接受电视信号的调谐及高频信号放大器。
高频头的作用就是将微弱的视频信号进行放大，并且对传输不稳定引起的图像变形与干扰进行处理。
视频处理芯片决定影像的分辨率，而高频头则决定影像的稳定性。
但高频头本身非常容易受电磁干扰，因此内置电视卡一般会在高频头外面包裹一层金属层，以屏蔽电磁干扰。
表2-2 高频头各引脚功能4.黑白显像管显像管是一种电子（阴极）射线管，是电视接收机监视器重现图像的关键器显像管剖视图件。
它的主要作用是将发送端（电视台）摄像机摄取转换的电信号（图像信号）在接收端以亮度变化的形式重现在荧光屏上。
为了高质量地重现图像，要求显像管屏幕尺寸要大，图像清晰度要高，荧光屏有足够的发光亮度。
电视机常见故障及排除七种方法!电视机常见故障及排除七种方法电视机是我们日常娱乐生活中不可或缺的电器设备之一。
然而，由于长时间使用或其他原因，电视机常常会出现一些故障。
本文将介绍电视机常见的故障，并提供解决这些故障的七种方法。
一、画面无法显示当电视机打开，但无法显示画面时，常常是由于以下几个原因所引起的故障：1. 信号源问题：检查电视机是否正确连接到信号源，例如有线电视、卫星电视或外接设备。
确保信号源正常工作。
信号源问题：检查电视机是否正确连接到信号源，例如有线电视、卫星电视或外接设备。
确保信号源正常工作。
2. 信号线松动：检查电视机后面的信号线是否插紧。
尝试重新插拔信号线，确保连接稳固。
信号线松动：检查电视机后面的信号线是否插紧。
尝试重新插拔信号线，确保连接稳固。
3. 画面设置错误：进入电视机设置菜单，找到画面设置选项。
检查分辨率、亮度、对比度等设置是否正确。
画面设置错误：进入电视机设置菜单，找到画面设置选项。
检查分辨率、亮度、对比度等设置是否正确。
二、无法调节音量当电视机无法调节音量时，可能是以下原因造成的故障：1. 遥控器故障：更换电视机的遥控器电池，或使用替代的遥控器。
如果问题依然存在，可能是电视机自身的问题。
遥控器故障：更换电视机的遥控器电池，或使用替代的遥控器。
如果问题依然存在，可能是电视机自身的问题。
2. 声音设置错误：进入电视机设置菜单，找到声音设置选项。
检查音量控制是否被禁用，或者音量调节范围是否被限制。
声音设置错误：进入电视机设置菜单，找到声音设置选项。
检查音量控制是否被禁用，或者音量调节范围是否被限制。
三、电视画面模糊如果电视画面模糊，可能是以下原因引起的故障：1. 信号源问题：确认信号源的输出是否正常。
尝试连接其他设备来验证是否为信号源的问题。
信号源问题：确认信号源的输出是否正常。
尝试连接其他设备来验证是否为信号源的问题。
2. 分辨率设置错误：检查电视机的分辨率设置，确保与信号源的输出一致。

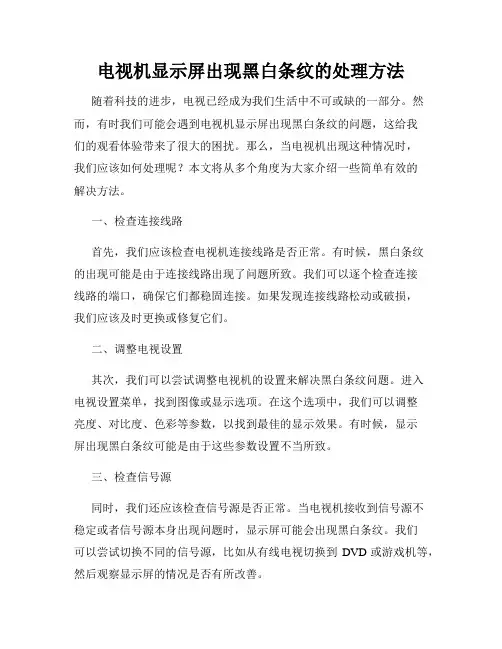

电视机显示屏出现黑白条纹的处理方法随着科技的进步，电视已经成为我们生活中不可或缺的一部分。
然而，有时我们可能会遇到电视机显示屏出现黑白条纹的问题，这给我们的观看体验带来了很大的困扰。
那么，当电视机出现这种情况时，我们应该如何处理呢？本文将从多个角度为大家介绍一些简单有效的解决方法。
一、检查连接线路首先，我们应该检查电视机连接线路是否正常。
有时候，黑白条纹的出现可能是由于连接线路出现了问题所致。
我们可以逐个检查连接线路的端口，确保它们都稳固连接。
如果发现连接线路松动或破损，我们应该及时更换或修复它们。
二、调整电视设置其次，我们可以尝试调整电视机的设置来解决黑白条纹问题。
进入电视设置菜单，找到图像或显示选项。
在这个选项中，我们可以调整亮度、对比度、色彩等参数，以找到最佳的显示效果。
有时候，显示屏出现黑白条纹可能是由于这些参数设置不当所致。
三、检查信号源同时，我们还应该检查信号源是否正常。
当电视机接收到信号源不稳定或者信号源本身出现问题时，显示屏可能会出现黑白条纹。
我们可以尝试切换不同的信号源，比如从有线电视切换到DVD或游戏机等，然后观察显示屏的情况是否有所改善。
四、检查电视硬件问题如果以上方法仍然不能解决黑白条纹问题，那么我们需要检查电视机的硬件是否出现故障。
首先，我们可以检查电视机的电源线是否连接正常，插头是否松动。
其次，我们可以检查电视机背面是否有灰尘或异物进入，可能会导致显示屏出现异常。
最后，如果有条件，我们可以联系专业维修人员进行检查和维修。
五、定期维护除了以上方法，定期维护也是保持电视显示屏正常运行的重要一环。
我们可以使用专门的电视清洁剂和柔软的布来清洁电视显示屏，避免灰尘和污渍的积累。
同时，定期更新电视软件也是非常重要的，这可以确保电视机的系统始终保持最新和正常的状态。
六、预防措施最后，我们也可以采取一些预防措施来避免电视机显示屏出现黑白条纹的问题。
首先，我们应该避免在电视机周围摆放强磁场的物品，因为强磁场可能会干扰电视机的正常工作。
黑白电视调试与故障排除方法
（资料来源：中国联保网）
为了使电视机安装、焊接、调试能够顺利，所以在安装前应仔细清点要安装的电视机材料，并对其认真检测，看是否性能良好。
看各元器件管脚是否已氧化，若有氧化，应将管脚刮亮或镀锡。
安装前还要仔细检查电路板的铜箔是否完好，有无短路或断路，要特别注意的是不要用皮肤直接接触印制板焊接面，防止汗液使焊点很快氧化，影响焊接质量。
焊接时，所在场所要有一定的活动空间，身边不要有易燃易爆物品，防止发生意外；对器件的焊接，焊点要饱满，防止电视机长期工作后脱焊。
焊接二极管、三极管、电解电容等时，要特别注意电极和极性，不要将管脚接反、接错。
⒈电源电路的调试
电路装完后，经互检无焊错、连焊及虚焊，用万用表的电阻挡测试输入回路的总阻值应在200kΩ以上，如阻值小于此数值则不能通电，应找出原因，排除故障，使输入电阻达到200kΩ以上，然后再与变压器相连接，通电后空载时整流输出电压应为18~19V。
如果所测电源的数据超出以上数据范围，应查明稳压电源各晶体管的电位，找出原因，或调整取样电阻，最终得到正确的电流和电压。
技术指标：输入交流电压14~16V ±0.5V ；输出直流电压9.35~9.4V
±0.5V；总电流<850mA。
⒉通道部分的调试
通道部分包括：高频头、中放、AGC控制，检波与视放部分，音频信号通道部分。
对照电视机原理图与印制板检查无误后，接通电源，测试总电流应小于750Ma，如果大雨此数值，应立即关掉电源，查出过流原因，故障查出后，必须将故障排除，然后在打开电源测试各脚电位看是否正常。
⒊扫描电路的调试
黑白电视机电路图
扫描电路包括：同步分离，行场振荡、推动、输出电路，行输出变压器和显像管电路部分。
经互检无误后，接通电源。
试总电流应小于750mA，如果大于此数值，应立即关掉电源，查出过流原因。
故障查出后，必须将故障排除，然后再打开电源测试各脚电位（看是否正常）。
如电位均正常，可用示波器观察行场电路各级输出波形。
技术指标：CSC5151P芯片26脚场输出信号的电压1.5VP-P，频率50Hz
17脚行输出信号电压为2.6VP-P，频率为15 625Hz；场输出T20、T203射级电压为14VP-P；行输出管集电极电压为110VP-P。
以上测试完毕后电视机显示器有正常的扫描和亮度。
⒋控制部分的调试
控制部分包括：频道选择电路、音量调谐和电源开关。
经互检无误后，接通电源，测试总电流应小于850mA。
若大于此值，应立即关掉电源，查出过流原因，排除故障，然后测试各点电位是否正常。
