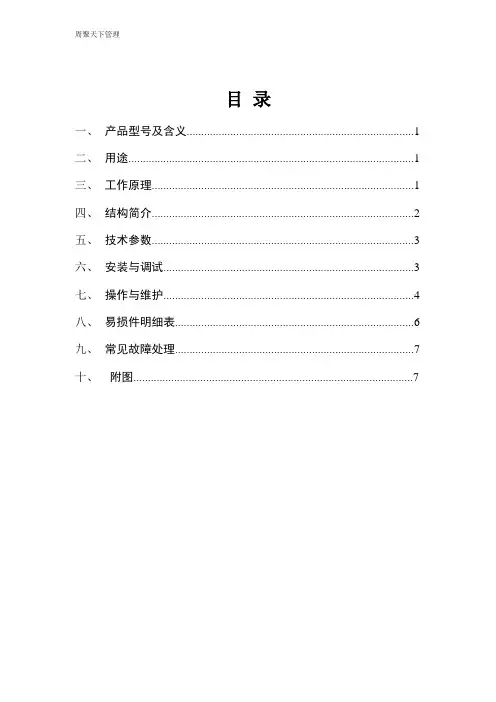

周聚天下管理目录一、产品型号及含义 (1)二、用途 (1)三、工作原理 (1)四、结构简介 (2)五、技术参数 (3)六、安装与调试 (3)七、操作与维护 (4)八、易损件明细表 (6)九、常见故障处理 (7)十、附图 (7)一、产品型号及含义Z K筛面长度(dm)筛面宽度(dm)块偏心座式二、用途ZK系列直线振动筛适用于各种煤炭的脱水、脱介、脱泥以及干湿式分级，也可用于金属矿与非金属矿物中、小粒度物料的筛分分级。
三、工作原理ZK系列直线振动筛主要由筛箱、激振器、支承装置及电动机组成。
振动筛的激振器有两组，它们的连接线与水平方向呈40°夹角，即我们通常所说的抛射角。
激振器的双轴分别用万向联轴节联接，各组偏心块的偏心质量相等，开机后同一侧板上的偏心块作同步反向运动（见图1），在（1）、（3）位置时，两组激振器激振力的方向是相互迭加，而在（2）、（4）位置时，两组激振器激振力是相互抵消，由此筛子工作时就形成了单一的，沿激振力方向的直线运动。
四、结构简介如前所述ZK系列直线振动筛主要由筛箱、激振器、支承装置及电动机组成。
筛箱用橡胶弹簧支承在支座上，激振器的双轴分别用两台异步电动机拖动，其结构简图见附图2。
1）筛箱为高强度螺栓联接的空间金属结构件，主要由侧板、外加强板、内加强板、主梁、加强梁、伸出梁头、筛板等组成。
主梁组成承重桁架，用于支承紧固筛板；伸出梁头与支承装置联接，用于支承整个筛箱；所有与侧板连接的零件均采用抗扭剪型高强度螺栓连接；筛板采用不锈钢焊接筛板，开孔率高，耐磨性好，若作为煤泥筛，只须在筛板上安装一层复合滤网，简捷方便。
2）激振器为双偏心块式激振器，激振力强，振幅可在一定范围内调整。
它主要由主轴、轴承、轴承座、偏心块、风扇、防护罩等组成，其结构简图见附图1。
激振器的主轴支于两个调心滚子轴承中，其上装有偏心块与配重块。
两激振器偏心块的夹角则确定了筛子激振力的方向。
风扇的主要功能是促进防护罩内空气的流通，以降低轴承的工作温度。
直线振动筛使用说明第一篇：直线振动筛使用说明飞能牌直线振动筛安装调试及使用说明书Feineng Linear sieve installation and operation instruction.直线振动筛是一种应用很广泛的筛分设备，与其他振动筛相比，具有独特的优势。
Linear sieve is a very extensive application of screening equipment, compared with other vibrating screen, have a unique advantage.特点；characteristics1)独特之筛网结构设计，方便和快速更换筛网，此种设计允许使用各种筛网。
2)筛机设计；精巧和容易装配，一人即可操作使用。
Sieve machine design;Exquisite and easy to assemble, a person to operation.3)具有较大筛选面积和高效益处理能力。
With larger screening area and high benefit processing power.4)较长的使用寿命，降低耗材使用，生产过程可降低诸多成本。
Long service life, reduce material use.The production process also can reduce a lot of cost.直线振动筛作用与原理；Linear sieve functions and principles: 直线振动筛是双振动电机驱动。
当两台振动电机做同步、反向运转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此物料在直线振动筛机上的运动轨迹为直线向前做抛物线运动。
两电机轴相对筛面有一倾角在激振力和物料自重力的合力作用下物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的.Linear sieve is Double vibration motor driver.When two sets of vibration motor do synchronization and reverse running,the vibration produced by its eccentric block will offset each other in The direction of the axis parallel to the motor.电机使用说明： Motor instructions: 本系列电机满足下列条件时，能连续输出额定激振力。
振动筛机使用方法说明书一、产品概述振动筛机是一种常用的筛分设备，主要用于对各种颗粒、粉末、液体进行筛分、分级。
本说明书将详细介绍振动筛机的使用方法，帮助用户正确操作和维护设备。
二、设备安装1. 确保设备安装基础坚固、平整，避免产生振动时的晃动或松动。
2. 安装设备前，请仔细检查振动筛机的零部件是否完好，若有损坏请及时更换。
3. 依据设备尺寸，选择合适的位置进行安装，并确保设备与周围环境保持一定的距离，方便操作和维护。
三、设备操作1. 连接电源：将振动筛机的电源线插入电源插座，并确保电源电压与设备标识一致，避免电气故障。
2. 启动设备：按下“启动”按钮，设备开始运行。
注意听取设备运行时的声音，如有异常或异响，请立即停机检查。
3. 调节振动力：通过调节振动筛机的振动力大小，可以改变筛分效果。
根据实际需要，适当调整振动力的大小。
4. 调节筛网角度：振动筛机的筛网角度可以影响筛分物料的通过率。
根据不同物料的特性，合理调节筛网角度，以达到最佳筛分效果。
5. 控制物料流量：根据需要，调节进料量，确保物料在筛网上均匀分布，避免堵塞或漏筛现象的发生。
6. 运行监控：随时观察设备运行情况，特别是注意振动筛机的电流、温度等参数是否正常。
如发现异常情况，请及时采取应对措施，确保设备安全运行。
四、设备维护1. 定期检查：定期检查振动筛机的零部件是否磨损或松动，如发现问题及时进行修理或更换。
2. 清洁保养：定期清洁筛网及设备表面，避免积灰或杂物影响筛分效果。
3. 润滑维护：定期给振动筛机的轴承和传动部分加注适量的润滑油，保证设备顺畅运行和延长使用寿命。
4. 异常处理：如遇设备故障或异常情况，请及时停机处理，以免加重故障或影响正常生产。
五、安全注意事项1. 在操作设备前，请务必熟悉振动筛机的使用说明。
2. 不实施非正常操作或变更设备结构。
3. 防止设备受到过大冲击或振动。
4. 维护时，请先切断电源，确保人身安全。
六、故障排除遇到设备故障时，请首先停机检查，确保人身安全。
振动筛使用说明书（由衷地感谢您使用我单位的振动筛，在使用前请详细阅读本说明书，正确地掌握该产品的使用方法，充分利用它的优越性，并将说明书保存好，以备查阅）目录设备用途： (3)设备特点： (3)设备工作原理： (3)结构及特点： (3)设备安装前检查： (4)设备安装： (4)开机前准备： (5)振动电机（振动力）的调整： (7)驱动部分润滑： (7)使用与维护： (8)各部位检修周期表： (9)简单的故障检查及排除： (9)特殊情况的处理： (10)设备使用后应做工作： (10)设备用途：振动筛适用于化工、医药、建筑、冶金、粮食、化肥等行业的干式粉状或颗粒状物料的筛分。
设备特点：本筛机具有以下特点：筛分精度高、结构简单、维修方便、能耗少、噪音小。
设备工作原理：本筛机是利用振动电机激振的原理，当两台电机作同步反向旋转时，筛体的运动轨迹为一直线。
原料从给料机均匀地进入筛机，在筛面上被抛起，同时向前运动，通过多层筛板产出数种产品，分别从各自的出料口排除，完成对原料的筛分。
结构及特点:一、筛机机构1、本筛机的筛箱及底座均为钢板和型材焊接而成，其中部分组件为高强度螺栓连接，整体刚度好，牢固可靠。
2、筛体（振动部分）由减振弹簧支撑于下底座支腿上，隔振效果较好。
设备安装前检查：1、包装是否完整无损，有无受潮现象；2、电机在运输过程中有无变形损坏，零件是否齐全，紧固件有无松动。
3、电机铭牌数据是否符合要求；4、用500V兆欧表检查定子绕组对地绝缘电阻不得小于20兆欧，否则应对定子绕组进行干燥处理，干燥处理时温度要均匀，不得超过120℃。
设备安装：1、将机器置于平整坚实的水平地面（混凝土或钢结构地面），穿入地脚螺栓（基础螺栓用户自备），紧固。
2、安装筛体时，底座支腿与水平面垂直。
减震弹簧套在上下弹簧座内，弹簧应完全进入弹簧圈内，保证垂直，不得扭歪。
3、振动筛周围留有50-100MM的距离，筛机的振动部分不得与机外其他物体有任何刚性连接或接触。
目录一概述： (1)二技术特征：（见附表1） (1)三结构特点： (1)四工作原理 (2)五起重、运输与保管 (2)六安装、试运转及验收（安装图见附图2） (2)七操作规程 (3)八润滑与检修维护 (3)九易损件明细表 (4)十质量保证： (4)十一订货须知 (5)一概述：ZK型直线振动筛是适用于煤的脱水、脱介、脱泥或干、湿法分级的直线振动筛。
型号的表示方法：筛面长度（dm）筛面宽度（dm）块偏心直线振动筛面层数二技术特征：（见附表1）三结构特点：ZK型直线振动筛由筛箱、激振器、弹性支撑装置、挠性联轴器及电机等部件组成。
l. 筛箱:由筛框、筛板组成。
(1) 筛框为高强度螺栓联接的空间金属结构件,主要由侧板、内外加强板、横梁、加强梁、支承端梁组成。
侧板与下部横梁组成承重桁架，用于承受筛板和物料的负荷。
支撑端梁与弹性支撑装置联接，承受筛机振动部分的重量。
在筛框的入料端设有入料端梁和入料衬板。
在出料端设有出料端梁和出料衬板。
(2) 筛板:分为不锈钢焊接筛板或聚氨酯筛板,脱水、脱介、脱泥时采用条缝筛板，分级时用长矩形孔或方孔筛板。
筛机有单层筛、双层筛和三层筛三种。
2.激振器：激振器为对称布置在筛箱两侧板上的块偏心结构，对称偏心块采用挠性连接轴或万向传动轴联接，外设中间保护罩，电机经挠性联轴器直接驱动激振器组。
通过调整配重板块数或主、副偏心块相互的夹角，实现振幅的调整。
3.弹性支撑装置:筛机通过四组弹性支撑装置固定在建筑物上，弹性支撑装置采用橡胶弹簧减振。
4. 挠性联轴器:挠性联轴器采用瓣形结构与激振器联接，可承受较大的启动扭矩,并能减小筛机起车和停车时过共振对筛机造成的损坏。
四工作原理该筛机根据自同步原理,激振器产生的激振力作用方向与水平方向成固定夹角（具体数值见技术特征表），两组偏心块质量相同，做同步反向转动，在各瞬时产生的离心力沿振动方向的分力总是相叠加的，而在其法向的分力总是相互抵消，从而形成了单一的沿振动方向的激振力，使筛箱做往复直线运动。
最新直线振动筛使用说明
一、结构特点
最新直线振动筛的结构采用由上下两个封闭的机筒，由机筒上部安装平行安装的六个振动筛（以及另外两个筛单独安装），其中三个位于机筒的后部，另外三个位于机筒的前部，中间安装有一个可根据界面筛分要求调节的横向振动发生器；还有一个横向振动调节器。
这种结构结实耐用，能提高振动筛的筛分效率，减小外部干扰。
二、工作原理
最新直线振动筛的工作原理是：机筒后部的三个振动筛和机筒前部的另外三个振动筛共同构成一个工作台面，在机筒两端各安装一个横向振动发生器，它们的振动相互相同，它们发生的振动的频率一致，形成一致的横向振动；然后再通过横向振动调节器，将该振动发生器发出的横向振动进行调节以做到满足筛分要求；随后，物料从机筒上部进入，在横向振动的作用下，沿着机筒上下两端移动，其中细粒物料因提前于粗粒物料度尺寸而便可被横向振动筛筛选出，完成筛分过程。
三、安装与调试
1、安装
2、调试。
YKR/ZKR系列圆、直线振动筛使用说明书一、概述YK、系列筛机是根据我国生产需要，在消化、吸收从德国公司引进的USK、USL型振动筛的基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，是USK、USL型振动筛和其它系列振动筛机。
通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改进提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。
型号意义说明直线振动筛宽度二、用途本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。
三、技术特性见附页四、工作原理及传动系统a）工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。
筛机的激振是由偏心块产生的离心力产生。
振动轨迹在入料端椭圆长轴与筛面的夹角成锐角，出料端为钝角，这样使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。
直线振动筛为双轴偏心块偏心，双电机驱动，电机自同步，筛机的激振是由偏心力所产生。
b)传动系统圆筛由电机直接带动或通过三角带、（可更换皮带轮变速）带动激振器。
直线筛由电机直接驱动激振器，两者都用瓣形挠性联轴器连接。
c)振幅的调节，由增减配重块数量达到。
d)中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作，具有承截扭矩大，挠性好之长处。
五、结构特点：a)该振动筛系列包括圆振动筛（YK）和直线振动筛（ZK）二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。
b)YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采用双电机驱动自动同步振动器，振幅可调、筛面倾角可在+5°范围内调整。
具体参数可根据物料性质和用户要求确定。
c)筛机采用块偏心，外置式激振器结构，75种规格筛机仅用9种规格激振器互换通用。
YKR/ZKR系列圆、直线振动筛使用说明书一、概述YK、系列筛机是根据我国生产需要，在消化、吸收从德国公司引进的USK、USL型振动筛的基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，是USK、USL型振动筛和其它系列振动筛机。
通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改进提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。
型号意义说明直线振动筛宽度二、用途本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。
三、技术特性见附页四、工作原理及传动系统a）工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。
筛机的激振是由偏心块产生的离心力产生。
振动轨迹在入料端椭圆长轴与筛面的夹角成锐角，出料端为钝角，这样使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。
直线振动筛为双轴偏心块偏心，双电机驱动，电机自同步，筛机的激振是由偏心力所产生。
b)传动系统圆筛由电机直接带动或通过三角带、（可更换皮带轮变速）带动激振器。
直线筛由电机直接驱动激振器，两者都用瓣形挠性联轴器连接。
c)振幅的调节，由增减配重块数量达到。
d)中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作，具有承截扭矩大，挠性好之长处。
五、结构特点：a)该振动筛系列包括圆振动筛（YK）和直线振动筛（ZK）二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。
b)YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采用双电机驱动自动同步振动器，振幅可调、筛面倾角可在+5°范围内调整。
具体参数可根据物料性质和用户要求确定。
c)筛机采用块偏心，外置式激振器结构，75种规格筛机仅用9种规格激振器互换通用。
YKR/ZKR系列圆、直线振动筛使用说明书一、概述YK、系列筛机是根据我国生产需要，在消化、吸收从德国公司引进的USK、USL型振动筛的基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，是USK、USL型振动筛和其它系列振动筛机。
通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改进提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。
型号意义说明块偏心振动器直线振动筛宽度二、用途本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业的分级、脱水、脱泥、脱介等作业。
三、技术特性见附页四、工作原理及传动系统a）工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。
筛机的激振是由偏心块产生的离心力产生。
振动轨迹在入料端椭圆长轴与筛面的夹角成锐角，出料端为钝角，这样使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。
直线振动筛为双轴偏心块偏心，双电机驱动，电机自同步，筛机的激振是由偏心力所产生。
b)传动系统圆筛由电机直接带动或通过三角带、（可更换皮带轮变速）带动激振器。
直线筛由电机直接驱动激振器，两者都用瓣形挠性联轴器连接。
c)振幅的调节，由增减配重块数量达到。
d)中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作，具有承截扭矩大，挠性好之长处。
五、结构特点：a)该振动筛系列包括圆振动筛（YK）和直线振动筛（ZK）二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。
b)YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采用双电机驱动自动同步振动器，振幅可调、筛面倾角可在+5°范围内调整。
具体参数可根据物料性质和用户要求确定。
c)筛机采用块偏心，外置式激振器结构，75种规格筛机仅用9种规格激振器互换通用。
