学习记录(4)喷水壶。
(5)硬毛刷。
(6)路面温度计：分度不大于1℃。
(7) 其他：皮尺或钢卷尺、扫帚、粉笔等。
三、检测环境常温四、取样要求进行测试路段的取样选定。
在横断面上测点应选在行车道轮迹处，且距路面边缘不小于1m。
五、方法与步骤5.1准备工作(1)检查摆式仪的调零灵敏情况，并定期进行仪器的标定。
当用于路面工程检查验收时，仪器必须重新标定。
(2)对测试路段按随机取样选点的方法，决定测点所在横断面位置。
测点应选在行车道的轮迹带上，距路面边缘不应小于1m，并用粉笔作出标记。
测点位置宜紧靠铺砂法测定构造深度的测点位置，一一对应。
5.2试验步骤(1)仪器调平①将仪器置于路面测点上，并使摆的摆动方向与行车方向一致。
②转动底座上的调平螺栓，使水准泡居中。
(2)调零①放松上、下两个紧固把手，转动升降把手，使摆升高并能自由摆动，然后旋紧紧固把手。
②将摆向右运动，按下安装于悬臂上的释放开关，使摆上的卡环进入开关槽，放开释放开关，摆即处于水平释放位置，并把指针抬至与摆杆平行处。
③按下释放开关，使摆向左带动指针摆动，当摆达到最高位置后下落时，用左手将摆杆接住，此时指针应指零。
若不指零时，可稍旋紧或放松摆的调节螺母，重复本项操作，直至指针指零。
调零允许误差为±1BPN。
(3)校核滑动长度①用扫帚扫净路面表面，并用橡胶刮板清除摆动范围内路面，上的松散粒料。
②让摆自由悬挂，提起摆头上的举升柄，将底座上垫块置于定位螺丝下面，使摆头上的滑溜块升高。
放松紧固把手，转动上升降把手，使摆缓缓下降。
当滑溜块上的橡胶片刚刚接触路面时，即将紧固把手旋紧，使摆头固定。
③提起举升柄，取下垫块，使摆向右运动。
然后，手提举升柄使摆慢慢向左运动，直至橡胶片的边缘刚刚接触路面。
在橡胶片的外边摆动方向设置标准量尺，尺的一端正对该点。
再用手提起举升柄，使滑溜块向_上抬起，并使摆继续运动至左边，使橡胶片返回落下再一-次接触路面，橡胶片两次同路面接触点的距离应在126mm (即滑动长度)左右。

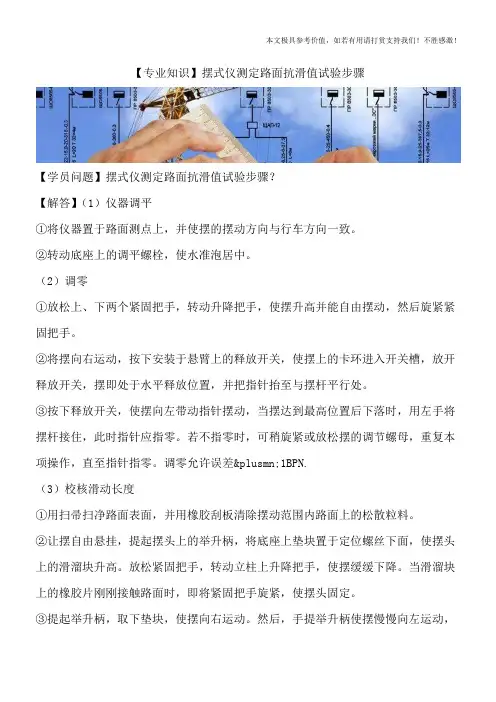

【专业知识】摆式仪测定路面抗滑值试验步骤【学员问题】摆式仪测定路面抗滑值试验步骤？【解答】（1）仪器调平①将仪器置于路面测点上，并使摆的摆动方向与行车方向一致。
②转动底座上的调平螺栓，使水准泡居中。
（2）调零①放松上、下两个紧固把手，转动升降把手，使摆升高并能自由摆动，然后旋紧紧固把手。
②将摆向右运动，按下安装于悬臂上的释放开关，使摆上的卡环进入开关槽，放开释放开关，摆即处于水平释放位置，并把指针抬至与摆杆平行处。
③按下释放开关，使摆向左带动指针摆动，当摆达到最高位置后下落时，用左手将摆杆接住，此时指针应指零。
若不指零时，可稍旋紧或放松摆的调节螺母，重复本项操作，直至指针指零。
调零允许误差±1BPN.（3）校核滑动长度①用扫帚扫净路面表面，并用橡胶刮板清除摆动范围内路面上的松散粒料。
②让摆自由悬挂，提起摆头上的举升柄，将底座上垫块置于定位螺丝下面，使摆头上的滑溜块升高。
放松紧固把手，转动立柱上升降把手，使摆缓缓下降。
当滑溜块上的橡胶片刚刚接触路面时，即将紧固把手旋紧，使摆头固定。
③提起举升柄，取下垫块，使摆向右运动。
然后，手提举升柄使摆慢慢向左运动，直至橡胶片的边缘刚刚接触路面。
在橡胶片的外边摆动方向设置标准量尺，尺的一端正对该点。
再用手提起举升柄，使滑溜块向上抬起，并使摆继续运动至左边，使橡胶片返回落下再一次接触路面，橡胶片两次同路面接触点的距离应在126mm（即滑动长度）左右。
若滑动长度不符标准时，则升高或降低仪器底正面的调平螺丝来校正，但需调平水准泡，重复此项校核直至使滑动长度符合要求。
而后，将摆和指针置之水平释放位置。
注：校核滑动长度时，应以橡胶片长边刚刚接触路面为准，不可借摆力量向前滑动，以免标定的滑动长度过长。
（4）用喷壶的水浇洒试测路面，并用橡胶刮板刮除表面泥浆。
（5）再次洒水，并按下释放开关，使摆在路面滑过，指针即可指示出路面的摆值。
但第一次测定，不做记录。
沥青路面表面性能实验 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】批阅长 沙 理 工 大 学实 验 报 告年级 班 号 姓名 实验日期 月 日 指导教师签字： 批阅教师签字内 容一、实验目的 四、实验方法及步骤 二、实验原理 五、实验记录及数据处理三、实验仪器 六、误差分析及心得体会沥青路面表面性能 实验一、 实验目的本实验包括路面的平整度、抗滑性能、透水性三项实验，是反映路面行驶质量的重要指标，通过实验所得的结果和《公路工程质量检验评定标准》对路面使用质量进行综合评价。
二、 实验原理1．平整度是指路表面相对于理想平面凹凸不平的程度，是评定路面使用品质的重要指标之一。
路基、路面各层次的平整度都会累积起来。
2．路面抗滑性能是指车辆轮胎受到制动时沿表面滑动所产生的力、通常抗滑性能被看做是路面表面特性，用轮胎与跃路面与之间的摩阻系数来表示。
3．水对沥青路面的破坏性是相当大的。
影响因素：4%4%v vV V ⎧≤⎪⎨⎪⎩透水性很小孔隙率透水性很大 水对沥青路面的影响较小孔隙率4%15%vV 水会残留在沥青材料内部，对材料造成破坏；孔隙率为8%时，受破坏最大。
渗水系数的定义：单位时间内的渗水量。
单位：ml/min三、 实验仪器1．平整度实验仪器：连续式平整度仪、三米直尺、塞尺2．抗滑性能实验仪器：⎧⎪⎪⎨⎪⎪⎩底座(三个调节螺栓用来调节水准泡)升降螺丝 紧固螺丝 指针摆式仪指针摆锤 举升柄 橡胶片 滑溜块 平衡锤标尺(126mm)3．透水性实验仪器：渗水仪、密实材料（橡皮泥、原子灰）、秒表、红墨水四、 实验方法及步骤1．平整度实验方法及步骤:①选点：⎪⎩⎪⎨⎧⨯⨯尺处每路面各层尺处每路面各层34200102200m m有两种方法：随机选点、针对性选点（行车道外侧车轮轮迹带上） ②测量： A 、三米直尺法：把尺纵向摆在路上，看尺与路表面最大间隙，用塞尺量取其最大间隙宽度。
