地铁盾构施工技术

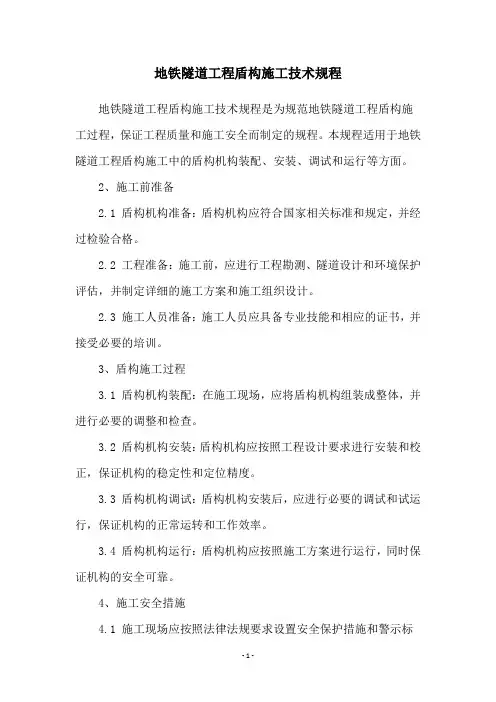

地铁隧道工程盾构施工技术规程
地铁隧道工程盾构施工技术规程是为规范地铁隧道工程盾构施工过程，保证工程质量和施工安全而制定的规程。

本规程适用于地铁隧道工程盾构施工中的盾构机构装配、安装、调试和运行等方面。

2、施工前准备
2.1 盾构机构准备：盾构机构应符合国家相关标准和规定，并经过检验合格。

2.2 工程准备：施工前，应进行工程勘测、隧道设计和环境保护评估，并制定详细的施工方案和施工组织设计。

2.3 施工人员准备：施工人员应具备专业技能和相应的证书，并接受必要的培训。

3、盾构施工过程
3.1 盾构机构装配：在施工现场，应将盾构机构组装成整体，并进行必要的调整和检查。

3.2 盾构机构安装：盾构机构应按照工程设计要求进行安装和校正，保证机构的稳定性和定位精度。

3.3 盾构机构调试：盾构机构安装后，应进行必要的调试和试运行，保证机构的正常运转和工作效率。

3.4 盾构机构运行：盾构机构应按照施工方案进行运行，同时保证机构的安全可靠。

4、施工安全措施
4.1 施工现场应按照法律法规要求设置安全保护措施和警示标
识。

4.2 盾构机构运行过程中应注意安全距离，避免发生危险事件。

4.3 施工过程中应进行监测和记录，及时发现和解决问题，确保施工安全和质量。

以上是《地铁隧道工程盾构施工技术规程》的内容概述，具体施工过程和安全措施应根据地铁隧道工程的实际情况而定。

地铁盾构法隧道施工技术方案地铁盾构法隧道施工技术方案1。

施工流程图１。

１盾构法隧道施工流程图图1盾构隧道施工流程图1．２盾构始发流程图图２ 始发流程图 2.盾构机下井盾构机从盾构工作井吊入,每台盾构机本身自重约20０t,分解为5 块，最大块重约60t.综合考虑吊机的起吊能力和工作半径，安排1 台200t 和一台40ｔ 汽车吊机进行吊入任务。

盾构机下井拼装顺序见图３。

图３盾构机下井拼装示意图在吊入盾构机之前，依次完成以下几项工作:1．将测量控制点从地面引到井下底板上; 2。

铺设后续台车轨道；3.依次吊入后续台车并安放在轨道上;4。

安装始发推进反力架,盾构管片反力架示意图见图４; ５。

安装盾构机始发托架，盾构始发托架示意图见图5。

图4盾构管片反力架示意图掘进图５盾构始发托架示意图3。

盾构机安装调试3。

１盾构机的安装主要工作1.盾构机各组成块的连接；2。

盾构机与后续设备及后续台车之间各种线路、管线和机械结构的连接。

3。

盾构机内管片安装器、螺旋输送器、保园器的安装;４.台车顶部皮带机及风道管的连接；5。

刀盘上各种刀具的安装。

3．2盾构机的检测调试主要内容1。

刀盘转动情况：转速、正反转;２。

刀盘上刀具:安装牢固性、超挖刀伸缩；3。

铰接千斤顶的工作情况:左、右伸缩;4.推进千斤顶的工作情况：伸长和收缩；5。

管片安装器:转动、平移、伸缩;６。

保园器:平移、伸缩;７．油泵及油压管路;8。

润滑系统;9。

冷却系统;10。

过滤装置；1１。

配电系统;12。

操作控制盘上各项开关装置、各种显示仪表及各种故障显示灯的工作情况。

盾构机在完成了上述各项目的检测和调试后(具体应遵照盾构机制造厂家提供的操作手册进行)，即可判定该盾构机已具备工作能力。

4.盾构进洞1。

盾构进洞前50 环进行贯通测量,以确定盾构机的实际位置和姿态。

此后的掘进不允许有大的偏差发生,逐渐按偏差方位调整盾构机姿态和位置,满足盾构进洞尺寸要求。

这一调整应在盾构刀盘进入洞前加固土前完成，以避免盾构进洞发生意外.图6盾构进洞示意图2。

地铁建设工程盾构施工安全管理和技术要点1. 施工前准备：确保施工区域周边的环境安全，包括清除杂物和碍事物，保持周边建筑物的稳定，对施工区域进行必要的围护，设置安全警示标志等。

2. 施工组织：建立健全的施工组织机构，明确责任分工，配备专业技术人员和施工作业人员。

制定详细的施工方案和施工计划，确保施工过程可控可靠。

3. 盾构机的选用和维护：根据施工条件选择适合的盾构机型号和规格。

保证盾构机的技术状况和维护管理符合相关标准和规定，确保机械设备的安全可靠运行。

4. 隧道工程施工环境的安全控制：采取合适的通风系统和防爆措施，保证施工环境中有足够的氧气供应和安全的空气质量。

5. 地质勘探和隧道预报：进行详细的地质勘探和隧道预报工作，掌握地质地貌特征、岩土结构、地下水情况等信息。

及时发现和处理地质灾害，预防隧道坍塌和水灾事故的发生。

6. 施工过程的监控和控制：通过安全监测系统、地质雷达等技术手段对隧道盾构施工过程进行实时监控，如隧道位移变化、地下水位变动、地下岩石应力变化等。

及时调整施工方案和采取相应措施，确保施工安全。

7. 工人的培训和安全意识：培训施工人员相关技术要求和安全管理知识，提高工人的安全意识和应急处理能力。

同时，加强现场管理，建立一套完整的安全操作规程，确保施工作业人员按照规定进行施工操作。

8. 紧急事故应急预案和救援措施：制定合理的紧急事故应急预案，明确责任分工和逃生通道，配备必要的消防设备和救援工具。

定期进行紧急演练，提高人员应急响应能力和处置能力。

9. 施工记录和事故分析：建立完善的施工记录和事故台账，定期进行事故分析和重大风险评估，总结经验教训，并及时进行整改和改进。

总之，地铁建设工程盾构施工的安全管理和技术要点非常重要。

只有严格按照相关规定和标准进行施工，保证盾构施工的安全可靠，才能顺利完成工程目标。

地铁建设工程盾构施工是一项复杂而又关键的工程项目，涉及到大量的人力、物力和技术资源。

为了确保施工过程的安全可控，必须密切关注并采取有效的安全管理和技术要点。

地铁隧道盾构法施工技术摘要：盾构法是城市地铁施工中常用的隧道施工技术之一，综合性强，对确保隧道施工的安全、进度和质量具有重要意义。

因此，在实际工作过程中，相关工作人员应正确掌握施工技术，做好质量控制，确保地铁施工安全高效地进行。

关键词：地铁隧道；盾构法；施工技术；引言地铁交通量大、准点率高，在现代城市交通中发挥着重要作用，极大地方便了人们的出行，提高了人们的生活水平。

随着土地资源的日益紧张，地铁隧道的建设空间逐渐缩小，并逐渐向大纵深方向发展，此外，施工过程中存在许多技术交叉问题，导致地铁隧道施工难度较大，盾构法的应用可以有效缓解上述问题，不仅保证施工过程中的安全，而且在一定程度上保证施工质量。

1.盾构法施工原理地铁隧道施工中使用的盾构法是使用盾构机，在保持开挖面和围岩稳定的基础上，同时进行隧道施工，然后运输开挖的土壤，在盾构机中完成管片组装成为衬砌，并在管壁后进行灌浆，从而减少对隧道围岩的干扰和不利因素。

根据开挖方向，盾构法主要分为三部分，即切割环、支撑环和衬砌环，依次为盾构机切割环的前部、中部和后部，挖掘设备安装在切割环中，工人负责衬砌安装紧固，切割环还起到保护和支撑作用，在一定程度上增强了工作面的强度支撑环，液压千斤顶，即推进机构，放置在支撑环内衬环内。

衬砌机构设置在衬砌环内，完成砌块的衬砌工作。

盾构隧道的顶进过程几乎总是在衬砌环中完成，使用一圈完整的块作为支撑点，然后通过千斤顶推动盾构隧道，以实现后续的开挖和衬砌工作。

2.盾构施工技术的适用条件和特点2.1适用条件对于一些含水量较高的软土层，可考虑采用盾构法施工，如果地下线路埋深大于10m，也可以采用盾构法施工；其次，对于地铁隧道的施工，应提前预留相应的空间和位置，以便进行工作井的施工，工作井的设置方便盾构机进出和土料运输；盾构法对土层的埋深也有一定的要求，隧道上方的覆土深度不仅应大于6m，而且应控制在盾构机直径以下；最后，使用盾构法进行隧道施工也需要隧道之间有一定的距离，隧道之间水平方向上的土壤加固厚度不应超过1米，垂直方向上不应超过1.5米。

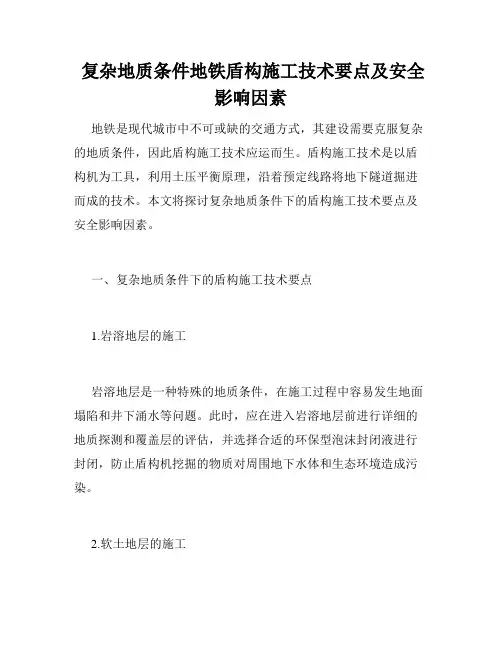

复杂地质条件地铁盾构施工技术要点及安全影响因素地铁是现代城市中不可或缺的交通方式，其建设需要克服复杂的地质条件，因此盾构施工技术应运而生。

盾构施工技术是以盾构机为工具，利用土压平衡原理，沿着预定线路将地下隧道掘进而成的技术。

本文将探讨复杂地质条件下的盾构施工技术要点及安全影响因素。

一、复杂地质条件下的盾构施工技术要点1.岩溶地层的施工岩溶地层是一种特殊的地质条件，在施工过程中容易发生地面塌陷和井下涌水等问题。

此时，应在进入岩溶地层前进行详细的地质探测和覆盖层的评估，并选择合适的环保型泡沫封闭液进行封闭，防止盾构机挖掘的物质对周围地下水体和生态环境造成污染。

2.软土地层的施工软土地层会出现洞落和塌陷的情况，因此需要采用泥水平衡掘进法和注浆加压掘进法等技术，保证在土体稳定的情况下进行施工。

另外，在施工过程中需要注意使用浅层隆起和内撑等技术，避免导致地面下沉和建筑物倾斜等问题。

3.高风险地质条件下的施工高风险地质条件包括地震、断层和活动构造等，这些地质条件容易导致隧道发生破裂或坍塌，因此在施工前需要进行详细的地质勘测，选择合适的隧道路线，并采用先进的地震监测技术和现代的地震隔震技术，从而确保隧道在地震情况下的稳定性和安全性。

二、复杂地质条件下的盾构施工安全影响因素1.地下水体地下水体是盾构施工中的主要安全问题之一。

地下水体的污染和渗漏会对隧道的安全性和周围环境造成巨大影响。

因此，在施工过程中需要采用有效的隔离措施，如膨润土墙、注浆和管道封堵等。

2.建筑结构盾构施工会引起周围建筑物的振动和沉降，可能会影响到建筑物的稳定性和安全性。

为此，在施工前需进行全面评估和分析，采用行之有效的监测技术和控制措施，避免对周围建筑物造成不可逆转的影响。

3.管线盾构施工对周围的电力、燃气、自来水等管线造成的损害是不可忽视的。

在施工前应充分掌握周围管线的位置和布局等信息，并进行详细的管线保护措施，避免对管线的损害和断裂。

结论盾构施工在复杂地质条件下的技术和安全影响因素是十分复杂的，要做好盾构施工的技术要点和安全措施，需要充分的经验和技术积累。

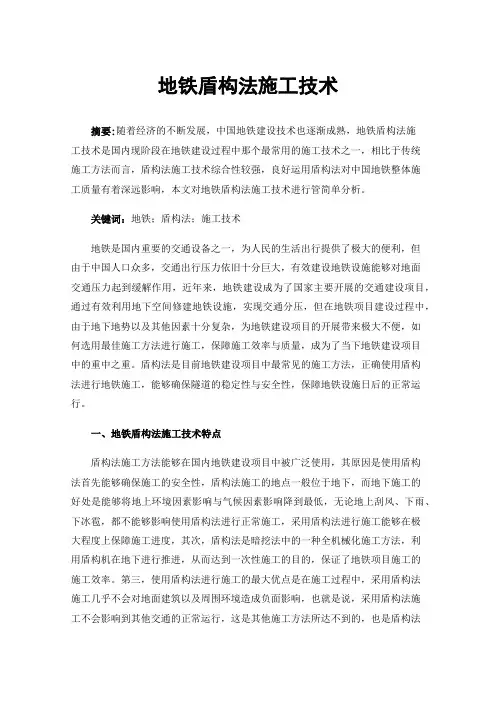

地铁盾构法施工技术摘要:随着经济的不断发展，中国地铁建设技术也逐渐成熟，地铁盾构法施工技术是国内现阶段在地铁建设过程中那个最常用的施工技术之一，相比于传统施工方法而言，盾构法施工技术综合性较强，良好运用盾构法对中国地铁整体施工质量有着深远影响，本文对地铁盾构法施工技术进行管简单分析。

关键词：地铁；盾构法；施工技术地铁是国内重要的交通设备之一，为人民的生活出行提供了极大的便利，但由于中国人口众多，交通出行压力依旧十分巨大，有效建设地铁设施能够对地面交通压力起到缓解作用，近年来，地铁建设成为了国家主要开展的交通建设项目，通过有效利用地下空间修建地铁设施，实现交通分压，但在地铁项目建设过程中，由于地下地势以及其他因素十分复杂，为地铁建设项目的开展带来极大不便，如何选用最佳施工方法进行施工，保障施工效率与质量，成为了当下地铁建设项目中的重中之重。

盾构法是目前地铁建设项目中最常见的施工方法，正确使用盾构法进行地铁施工，能够确保隧道的稳定性与安全性，保障地铁设施日后的正常运行。

一、地铁盾构法施工技术特点盾构法施工方法能够在国内地铁建设项目中被广泛使用，其原因是使用盾构法首先能够确保施工的安全性，盾构法施工的地点一般位于地下，而地下施工的好处是能够将地上环境因素影响与气候因素影响降到最低，无论地上刮风、下雨、下冰雹，都不能够影响使用盾构法进行正常施工，采用盾构法进行施工能够在极大程度上保障施工进度，其次，盾构法是暗挖法中的一种全机械化施工方法，利用盾构机在地下进行推进，从而达到一次性施工的目的，保证了地铁项目施工的施工效率。

第三，使用盾构法进行施工的最大优点是在施工过程中，采用盾构法施工几乎不会对地面建筑以及周围环境造成负面影响，也就是说，采用盾构法施工不会影响到其他交通的正常运行，这是其他施工方法所达不到的，也是盾构法能够在地铁建设中被广泛使用的主要原因。

最后，使用盾构法也是在经济上的最佳考虑，由于中国国土面积广大，不同城市中的地质条件存在差异性，但无论城市中存在何种地质问题，都能够利用盾构法轻松规避其负面影响，相比于其他施工方法而言，采用盾构法施工能够大幅减少施工成本，在资金上进行考量，盾构法施工性价比极佳。

地铁隧道工程盾构施工技术规程随着城市化进程的不断加速，地铁成为了现代城市交通运输的重要方式之一。

而地铁隧道的建设，离不开盾构作为主要施工方法。

盾构施工技术规程，是指在地铁隧道盾构施工过程中，为确保质量、安全和进度等方面的要求，制定的具体技术规范。

一、盾构施工的基本概念盾构施工是指借助专用机械装置，进行隧道掘进施工的一种工法。

该方法按照预定的施工轨道，用盾构机不断推进前进，同时在管体内安装并固定配合物，完成隧道掘进及管片支架的安装。

盾构机一般由掘进机、推进机、护岸机、注浆车等组成，配合作用进行施工。

二、盾构施工工艺流程1、前期准备进入施工现场后，依照设计图纸，确认隧道位置、高程、标准面等各项工程参数，并将其标记出来，以便进行隧道掘进。

同时，需要对施工现场进行预处理，包括清理现场、卸载盾构机组装短架、安放临时钢架等准备工作。

2、盾构机设备组装和调试安装盾构机，主要是对掘进机械、掘进刀头、注浆车、推进力系统等设备进行组装。

组装过程中，还需要进行各项设备的调试和试车，确保设备工作正常，并进行质量验收。

3、隧道掘进施工将盾构机推进到起点，然后开始掘进。

掘进时需要抽取地层土方，将其送到地面。

同时，需要实时检查管片的施工质量，以确保管道质量符合标准要求。

4、管片安装和支撑隧道掘进完成后，需要进行管片的连接和安装。

同时，在管片的安装过程中，还需要实行配合物的支撑和固定。

支撑材料可以选择聚丙烯和玻璃纤维，以及铝合金等材料，使其能够支撑管片的重量。

5、注浆施工管片支撑完成后，还需要进行注浆施工。

主要是为了加强管道的稳定性，防止管道因透水、透风等原因发生故障。

注浆施工采用聚胺酯泡沫注浆、硅酸盐水泥注浆等方式进行。

三、盾构施工的注意事项1、进行现场检测，检查管道的质量；2、保证施工安全，合理选择隧道深度和施工速度；3、在施工过程中，需做好隧道的支撑和固定工作，以确保管道的稳定性；4、保证施工现场秩序，切忌乱堆杂物和乱放材料；5、认真进行隧道开挖，在遇到复杂地质情况时，采取对应的技术措施，保证安全。

地铁隧道盾构法施工技术【摘要】地铁隧道施工经常遇到复杂的地质条件和严苛的周边环境保护要求，极易造成隧道沉降，道路路面塌陷等安全事故。

本文针对盾构法通过采取各种施工技术措施，加强施工过程中的监控量测，以此确保施工安全。

【关键词】关键词：地铁隧道；盾构施工；掘进；监测地铁隧道是贯穿于地铁工程的重要建设形式，因其施工环境复杂，对施工技术提出较高的要求，通常基于盾构法展开施工作业。

盾构法在应用中存在诸多技术要点，加强质量控制十分必要。

1盾构隧道施工测量概述地下工程测量是一项持续性工作，需落实到勘察设计、施工建设、运营等阶段。

经地下工程测量后，应及时反馈线状工程的实际状况，根据所得结果采取调整措施，及时纠偏，保证隧道可顺利贯通。

盾构法因具有技术可靠性和施工便捷性的特点而取得广泛的应用，盾构期间做好测量工作具有显著现实意义，能够作为反映盾构施工状况的“窗口”，在此基础上合理组织后续的盾构作业，直至盾构贯通为止。

根据盾构法隧道工程的施工特点，测量工作应重点考虑如下几方面：创建平面控制网和高程控制网；明确地面的坐标、方向及高程，将其有序传递至地下，由此构建完整的地下坐标系统；在前述基础上，做好地下平面和高程的测量与控制工作；组织测量放样，作为开挖和衬砌的参照基准，保证开挖量的合理性以及衬砌结构的准确性。

根据上述所提的要点，详细部署测量工作包括：经测量后，在地下标定建筑物的控制基准线，包含设计中心线和高程，作为参照基准而使用，以便后续的开挖和衬砌作业均可高效推进；开挖面掘进施工期间，根据要求使施工中线顺利贯通，应确保实际开挖范围稳定在设定的界限以内；按图纸将设备安装到位；采集并完整记录测量数据，汇总成测量资料，交给设计部门和管理部门，为相关部门日常工作的开展提供参考。

盾构施工测量具有指导作用，应保证盾构机沿设计轴线方向稳定运行，同时生成的测量数据应作为盾构机调整姿态的参考。

根据实际情况修正参数，并且测量数据还需反映出隧道衬砌环的安装质量。

《地铁车站土建施工方案（盾构法施工）》一、项目背景随着城市的快速发展，人口的不断增长，交通拥堵问题日益严重。

为了缓解城市交通压力，提高居民出行效率，我市决定建设一条新的地铁线路。

本次施工的地铁车站是该线路上的重要节点工程，采用盾构法施工，以确保工程的高效、安全和质量。

该地铁车站位于城市繁华地段，周边建筑物密集，地下管线复杂。

施工过程中需要充分考虑对周边环境的影响，采取有效的保护措施，确保施工安全和周边居民的正常生活。

二、施工步骤1. 施工准备（1）场地平整：对施工现场进行平整，清理障碍物，为盾构机的进场和组装创造条件。

（2）测量放线：根据设计图纸，进行测量放线，确定盾构机的始发位置和隧道轴线。

（3）临时设施建设：搭建临时办公区、生活区、材料堆场等设施，满足施工人员的生活和工作需求。

（4）设备采购与调试：采购盾构机及配套设备，并进行调试和试运行，确保设备性能良好。

2. 盾构始发（1）始发井施工：按照设计要求，进行始发井的施工，包括围护结构、土方开挖、主体结构等。

（2）盾构机组装：在始发井内，将盾构机的各个部件进行组装，并进行调试和验收。

（3）始发准备：安装反力架、始发托架等设备，进行洞门密封处理，为盾构机始发做好准备。

（4）盾构始发：启动盾构机，缓慢推进，进入隧道。

在始发阶段，要密切关注盾构机的各项参数，及时调整推进速度和土压力，确保盾构机平稳始发。

3. 盾构掘进（1）土压平衡控制：根据地质条件和隧道埋深，合理控制土仓压力，保持土压平衡，防止地面沉降和坍塌。

（2）推进速度控制：根据盾构机的性能和地质条件，合理控制推进速度，一般控制在 20～40mm/min 之间。

（3）管片安装：在盾构机推进的同时，进行管片的安装。

管片安装要严格按照设计要求进行，确保管片的连接质量和防水性能。

（4）同步注浆：在管片安装完成后，及时进行同步注浆，填充管片与土体之间的空隙，防止地面沉降。

（5）二次注浆：根据地面沉降监测情况，适时进行二次注浆，进一步控制地面沉降。
