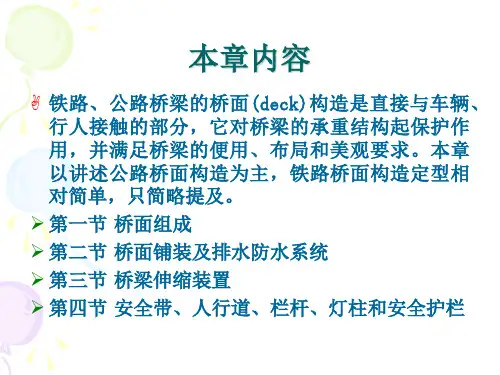

第四章桥面铺装与构造

第四章桥面布置与构造第一节桥面组成与布置桥面构造包括行车道铺装、排水防水系统、人行道（或安全带）、缘石、栏杆、护栏、照明灯具和伸缩缝等。

桥面的布置应在桥梁的整体设计中考虑，它根据道路的等级、桥梁的宽度、行车的要求等条件确定。

对混凝土梁式桥的桥面布置有双向车道布置、分车道布置和双层桥面布置等一、双向车道布置双向车道布置是指行车道的上下行交通布置在同一桥面上，上下行交通由划线分隔，没有明显的界限。

车辆在桥梁上行驶的速度只能是中速或低速，对交通量较大的道路，桥梁往往会形成交通滞流状态。

二、分车道布置在桥面上设置分隔带，用以分隔上下行车辆，因而上下行交通互不干扰，可提高行车速度，便于交通管理。

在城市道路和高等级公路中常采用。

三、双层桥面的布置双层桥面的布置是桥梁结构在空间上可以提供两个不在同一平面上的桥面构造。

可以使不同的交通严格分道行驶，提高了车辆和行人的通行能力，并便于交通管理。

同时，可以充分利用桥梁净空，在满足同样交通要求之下，减小桥梁宽度，缩短引桥长度，达到较好的经济效益。

公路铁路两用桥梁中也常常采用将公路、铁路线路分别在两个平面中布置。

典型的有南京长江大桥、青马大桥等。

四、桥面构造桥面构造包括行车道铺装、排水防水系统、人行道（或安全带）、缘石、栏杆、护栏、照明灯具和伸缩缝等。

桥面的布置应在桥梁的整体设计中考虑，它根据道路的等级、桥梁的宽度、行车的要求等条件确定。

第二节桥面铺装桥面铺装的作用是：防止车轮直接与混凝土桥面接触使混凝土行车道板面受到磨损、分布车轮压力以减少荷载对桥面板的作用力、保护混凝土桥面板及主梁防止混凝土及钢筋的腐蚀、提高行车的舒适度、增加了桥梁美观。

一、桥面纵、横坡的设置为了迅速排水，桥梁除设有纵向坡度外，尚有将桥面铺装层的表面沿横向设置成1.5%-2%的双向横坡,横坡的设置有三种形式1.对于板式桥或者是就地浇注的肋梁式梁桥,为节省铺装材料减轻重力,可以将横坡直接设在墩台顶部而作成倾斜的桥面板,铺装层可以做成等厚的,而不需要设置混凝土三角垫层.2.对于装配式肋梁桥,为使主梁构造简单,架设和拼装方便,通常横坡不需要设置在墩台上,而是通过行车道板上铺设不等厚的铺装层以构成桥面的横坡3.在较宽的桥梁中，用三角垫层设置横坡将使混凝土用量与恒载增加过多，为此,也直接将行车道板做成倾斜而形成横坡,但使主梁构造比较复杂二、桥面铺装的类型1、普通水泥混凝土或沥青混凝土铺装2、防水混凝土铺装3、具有贴式防水层的水泥混凝土或沥青混凝土铺装第三节桥面防水排水设施为了迅速排除桥面积水，防止雨水积滞于表面并渗入梁体而影响桥梁的耐久性，在桥梁设计时除了通过纵横坡和排水外要有一个完整的排水系统。

桥梁工程第一篇总论第一章绪论一、名词解释：1.桥梁建筑高度：是上部结构底缘至桥面的垂直距离。

2.计算跨径（梁式桥）：对于设支座桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁（如拱桥、刚构桥等），为上、下部结构的相交面之中心间的水平距离。

3.标准跨径（梁式桥）：是指两相邻桥墩中线之间的距离，或墩中线至桥台台背前缘之间的距离。

4.桥梁全长：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面行车道长度。

5.净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘间的水平净距。

二、问答题：1．桥梁由哪几部分组成？答：桥梁由五个“大部件”与五个“小部件”组成。

所谓五大部件是指桥梁承受汽车或其他作用的桥跨上部结构与下部结构，它们要通过所承受作用的计算与分析，是桥梁结构安全性的保证。

这五大部件是：1）桥跨结构（或称桥孔结构、上部结构），是路线遇到障碍（如江河、山谷或其他路线等）中断时，跨越这类障碍的结构物。

2）支座系统，它支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构在荷载、温度变化或其他因素作用下所预计的位移功能。

3）桥墩，是在河中或岸上支承两侧桥跨上部结构的建筑物。

4）桥台，设在桥的两端，一端与路堤相接，并防止路堤滑塌。

为保护桥台和路堤填土，桥台两侧常做一些防护工程。

另一侧则支承桥跨上部结构的端部。

5）墩台基础，是保证梁墩台安全并将荷载传至地基的结构部分。

基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。

所谓五小部件都是直接与桥梁服务功能有关的部件。

这五小部件是：1）桥面铺装（或称行车道铺装）。

铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。

特别在钢箱梁上铺设沥青路面的技术要求甚严。

2）排水防水系统。

应迅速排除桥面上积水，并使渗水可能性降至最小限度。

此外，城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。

桥梁⼯程习题答案《桥梁⼯程》习题集湖北交通职业技术学院道路桥梁⼯程技术教研室2008．3第⼀篇总论第⼀章概述⼀、填空题1、桥梁通常由上部结构、下部结构和⽀座三⼤部分组成。

2、按主要承重构件的受⼒情况，桥梁可分为梁式桥、拱式桥、悬索桥、刚架桥、组合体系桥五种。

3、按⾏车道的位置，桥梁可分为上承式桥、下承式桥和中承式桥。

4、有桥台的桥梁的全长L q是指两岸桥台侧墙或⼋字墙尾端间距离。

5、梁桥在竖向荷载作⽤下，梁截⾯内⼒有剪⼒、弯矩，墩台承受竖反⼒作⽤。

6、吊桥以缆索为承重构件。

⼆、选择题=60m的桥梁属于（B）。

1、多孔跨径总长LdA、⼩桥B、中桥C、⼤桥D、特⼤桥2、梁桥桥跨结构两⽀座中⼼间的距离为（B）。

A、标准跨径B、计算跨径C、标准跨径3、桥梁建筑⾼度是指（D）。

A、⾏车路⾯⾄桥墩（台）基础底⾯的距离B、⾏车路⾯⾄墩（台）帽顶⾯间的距离C、桥⾯上栏杆柱的上端⾄上部结构最低边缘间的距离D、⾏车路⾯⾄桥跨结构最下缘间的距离三、问答题1、什么是桥梁的全长？答：桥梁的全长简称桥长，有桥台的桥梁指两岸桥台翼墙尾端间的距离，⽆桥台的桥梁指桥⾯系⾏车道长度。

四、识图题（10分）请注明下⾯梁桥图中数字所表⽰的各部位的名称及字母所表⽰的主要尺⼨的名称。

1、桥墩2、基础3、锥形护坡4、路基边坡5、桥台：净跨径 h：建筑⾼度 H：桥下净空L：桥长 L1、拱轴线2、拱顶3、拱脚4、拱圈5、拱腹6、拱背7、起拱线8、桥台9、基础 10、锥坡：净跨径 f：计算⽮⾼ fo：净⽮⾼L：计算跨径 L第⼆章桥梁的总体规划和设计要点⼀、填空题1、桥梁纵断⾯设计，主要确定总体跨径、分孔、桥梁标⾼、纵坡、基础埋置深度等。

2、最经济的桥梁跨径是使桥梁上部结构和墩台的总造价最低的跨径。

3、桥梁设计应满⾜使⽤上、经济上、设计上、施⼯上、美观上、环境保护和可持续发展等⽅⾯的要求。

⼆、选择题1、当通航孔径⼩于经济跨径时，应按（B）布置桥孔。

A．计算跨径 B. 经济跨径 C. 通航跨径 D.标准跨径2、公路桥梁⾏车道宽度取决于（C）。

《桥梁⼯程概论》复习资料及答案第⼀章绪论1.桥梁的作⽤是什么？它是由哪⼏个主要部分组成的？各部分的主要作⽤是什么？桥梁是指供车辆和⾏⼈等跨越障碍（河流、⼭⾕、还晚或其他路线等）的⼯程建筑物(跨越障碍的通道）。

桥梁由上部结构（包括桥跨部分和桥⾯构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使⽤⽽需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。

是⽀承上部结构、向下传递荷载的结构物）。

和⽀座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），2.解释以下⼏个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑⾼度、桥渡。

桥梁结构相邻两⽀座间的距离L称为计算跨径对梁式桥，设计洪⽔位上线上相邻两桥墩（或桥台）间的⽔平间距L0,称为桥梁的净跨径。

各孔径跨径之和称为总跨径。

对梁长，两桥台侧墙或⼋字墙尾端之间的距离LT，称为桥梁全长。

桥⾯⾄桥跨结构最下缘的垂直⾼度h，称为桥梁建筑⾼度。

以桥梁为主体包括桥头引线、导流堤等跨越河流、深⾕、低洼地带的全部建筑物称桥渡3.按照⼒学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受⼒特点是什么？按受⼒特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能⼒来承受荷载的。

在竖向荷载作⽤下，其⽀座反⼒也是竖直的；简⽀的梁部结构只受弯剪，不承受轴向⼒。

拱桥的主要承重结构是具有外形的拱圈。

在竖向荷载作⽤下，拱圈主要承受轴向压⼒，但也受弯受剪。

在拱趾处⽀撑⼒除了竖向反⼒外，还有较⼤的⽔平推⼒悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较⼤的竖向（向上）和⽔平（向河⼼）⼒第⼆章桥梁⼯程的规划与设计1.什么是桥梁的净空（限界）？它有什么⽤途？桥梁净空（bridge clearance）包括桥⾯净空和桥下净空。

在净空界限范围内不得有桥跨结构的构件或其他建筑物侵⼊，以保证⾏车安全。

桥⾯净空指保证车辆⾏⼈安全通过桥梁所需要的桥梁净空界限。

第一章总论P1 桥梁的组成：上部结构（也称桥跨结构）、下部结构（包括桥墩、桥台及其基础）、支座及其附属设施等四部分组成P2 附属设施（五小部件）：①桥面铺装②防水与排水系统③伸缩缝④栏杆灯柱⑤锥形护坡、护岸、导流结构物P2 水位（理解）：低水位、设计水位、通航水位跨径（理解）：净跨径、总跨径、计算跨径、标准化跨径注意:标准跨径 > 计算跨径 > 净跨径高度（理解）：桥梁高度、桥下净空高度、建筑高度结合P2图1-2拱式桥的基本组成理解记忆P3 桥梁的主要类型1)按基本体系划分：梁式桥、拱式桥、钢架桥、悬索桥、斜拉桥、组合体系桥梁；2)按建设规模分类：特大桥、大桥、中桥、小桥和涵洞注意记忆P7 表1-2 桥涵分类按用途分类、按主要承重结构的材料分类、按跨越障碍的性质分类、按行车道的位置分类第二章桥梁的总体规划与设计P20 桥梁设计程序：前期工作和设计阶段前期工作：工程预可行性研究报告和工程可行性研究报告；设计阶段（三阶段设计）：初步设计、技术设计、施工图设计P21 桥梁设计的基本要求基本原则：“安全、适用、经济、美观”1)安全性的要求：整个桥梁结构及其各部分构件，在制造、运输、安装和使用过程中有足够的强度、刚度、稳定性和耐久性。

2)使用上的要求：桥上的车行道和人行道宽度应满足车辆和行人在规划设计年限内的交通流量要求。

3)经济上的要求4)美观上的要求5)技术先进性的要求6)环境保护及可持续发展方面的要求P23 “经济跨径”：使上、下部结构的总造价最低的最为经济的分孔方式第三章桥梁的作用P30 桥梁作用分类（表3-1）：1)永久作用：结构重力（包括结构附加重力）、预加力、土的重力、土的侧压力、混凝土收缩及徐变作用、水的浮力、基础变位作用；2)可变作用：汽车荷载、汽车冲击力、汽车离心力、汽车引起的土侧压力、人群荷载、汽车制动力、风荷载、流水压力、冰压力、温度（均匀温度和梯度温度）作用、支座摩擦力、疲劳荷载、波浪力；3)偶然作用;船舶的撞击作用、漂流物的撞击作用、汽车撞击作用；4)地震作用P31 汽车荷载分为公路-Ⅰ级和公路-Ⅱ级两个等级，它们分别由车道荷载和车辆荷载组成。

第一章绪论1、桥梁的组成、各部分的定义及作用①桥跨结构（上部结构）：上部结构俗称桥跨结构，是跨越障碍的主要承重结构，习惯上是指支座以上跨越桥孔的结构物总称；②桥墩、桥台、基础（下部结构）：支承结构、向下传递荷载的结构物；③支座：支座是根据设计要求，允许上部结构产生一定变形的传力装置。

2、主跨：多跨桥梁中的最大跨度净跨径：梁桥：设计水位上相邻两个桥墩（或墩台）之间的净距；拱桥：两拱脚截面最低点之间的水平距离；总跨径：各孔净跨径之和，反映桥位处泄洪能力大小计算跨径：对于梁式桥，相邻两支座间的距离，用于设计计算分析；对于拱桥是指相邻拱脚截面形心点之间的水平距离（比标准跨径略小）标准跨径：梁桥：相邻桥墩中心线间距离或桥墩中心线至桥台台背前缘之间距离。

拱桥：即净跨径。

桥梁全长：简称桥长，是桥梁两端桥台的侧墙或八字墙后端点之间的距离，以L 表示。

对于无桥台的桥梁为桥梁行车道的全长。

3、桥梁高度：是指桥面与低水位之间的高差或为桥面与桥下线路路面之间的距离；桥下净空高度：设计洪水位或计算通航水位至桥跨结构最下缘之间的距离；桥梁建筑高度：桥上行车路面高程至桥跨结构最下缘之间的距离；容许建筑高度：公路定线中所确定的桥面高程对通航净空顶部高程之差。

建筑高度不得大于其容许建筑高度4、拱桥净矢高：从拱顶界面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离。

计算矢高：从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。

矢跨比：拱桥中拱圈（或拱肋）的计算矢高与计算跨径之比，也成为拱矢度。

5、桥梁按结构体系可以分为哪几类？各自的受力特点是什么？梁桥：竖向荷载下无水平反力，梁只承受剪力和弯矩拱桥：墩台受竖向力、弯矩及水平推力，拱圈主要受压，也受弯矩和剪力。

刚构桥（刚架桥）：柱脚有水平反力、竖直反力和弯矩，梁部受弯为主，介于梁、拱之间。

悬索桥（吊桥）：在竖向荷载作用下，索受拉，塔受压，锚碇受拉拔反力组合体系桥：代表性有钢架桥，钢构桥，斜拉桥，梁拱组合体系。
