避雷引下线敷设安全技术交底前言在电力工程中，避雷引下线是一项非常重要的工作，同时其敷设安全也是一项至关重要的问题。

本文将会介绍关于避雷引下线敷设安全的相关技术交底，主要内容涵盖了以下方面：1.避雷引下线的概念及作用；2.避雷引下线敷设前的准备工作；3.避雷引下线的敷设过程；4.避雷引下线敷设后的检测与验收。

避雷引下线的概念及作用避雷引下线是一种用于保护建筑、设备、人员和动植物的重要防雷措施，其主要功能是引导雷电电流迅速地、安全地引入大地。

在实际应用过程中，为了强化对雷击的保护力度，一些高风险地区还需要配合使用避雷针和避雷线等辅助措施。

事实上，雷击灾害是一种具有极高危险性的自然现象，它不仅对电力设备和建筑物造成了巨大的破坏，而且对人和动物的安全也有极严重的影响。

因此，避雷引下线的作用是至关重要的。

避雷引下线敷设前的准备工作在进行避雷引下线的敷设前，我们需要做好相应的准备工作，这些工作包括如下几个方面：1.阅读《避雷规程》等相关资料，了解避雷引下线敷设的规范和要求；2.在敷设现场周围采取必要的安全防护措施，确保人员和资产的安全；3.安排专业技术人员进行现场勘查和实地测量，以获得敷设所需的精确数据；4.确保敷设所需的材料和设备的供应充足并符合标准要求。

避雷引下线的敷设过程避雷引下线的敷设过程非常重要，以下是具体操作步骤：步骤一：进行支架的安装首先，在敷设区域周围的建筑物上安装支架，并用钢丝绳将它们彼此相连。

这些支架应该足够的强壮，并且应该由专业人员进行设计和安装。

步骤二：敷设下线卡接下来，将下线卡安装在支架上。

在进行安装前，必须检查它们的通电状态和是否与避雷针和避雷线等附属设备连接正常。

步骤三：进行导线的安装然后，我们需要对导线进行安装。

在进行安装时，需要根据测试数据精确校准线路，以避免出现设备失灵或无法正常工作的情况。

步骤四：进行绝缘处理完成导线的安装后，我们需要对避雷引下线上的支架和导线进行绝缘处理。

一、交底目的为确保施工现场防雷引下线施工的安全和质量，降低施工过程中可能存在的风险，特进行安全技术交底。

二、施工范围及内容1. 施工范围：本项目防雷引下线的施工，包括但不限于避雷针安装、引下线敷设、接地体施工等。

2. 施工内容：- 避雷针的选型、安装；- 引下线的敷设方式（明敷或暗敷）；- 接地体的施工；- 防雷接地系统的检测与验收。

三、施工前的准备工作1. 技术人员应充分熟悉相关图纸、规范和施工方案；2. 施工人员应接受专业培训，了解防雷引下线施工的安全要求和操作规程；3. 准备好施工所需的材料和工具，如避雷针、引下线、接地体、接地电阻测试仪等；4. 对施工现场进行安全检查，确保施工环境安全。

四、施工过程中的安全注意事项1. 施工人员应穿戴好个人防护用品，如安全帽、手套、绝缘鞋等；2. 高处作业时，必须系好安全带，并设置安全防护措施；3. 严禁施工人员在高压线路附近进行施工；4. 施工过程中，注意观察天气变化，遇雷雨天气应立即停止施工；5. 避免在引下线附近进行焊接作业，以免造成引下线损坏；6. 在敷设引下线时，注意避开地下管线和设施，防止损坏；7. 引下线与接地体连接时，确保接触良好，焊接质量符合要求。

五、施工过程中的技术要求1. 避雷针的安装应牢固可靠，确保其与建筑物之间有足够的距离；2. 引下线的敷设应按照设计要求进行，明敷时应固定牢固，暗敷时应符合规范要求；3. 接地体的施工应按照设计要求进行，确保接地电阻符合要求；4. 防雷接地系统的检测与验收应严格按照规范要求进行。

六、施工结束后的注意事项1. 施工结束后，对施工现场进行清理，确保无安全隐患；2. 对施工过程中产生的废弃物进行分类处理，符合环保要求；3. 对施工人员进行安全教育，提高安全意识。

七、附则1. 本安全技术交底自发布之日起实施；2. 施工过程中如遇特殊情况，应立即停止施工，并报告相关部门；3. 施工人员应严格遵守本安全技术交底，确保施工安全。

一、交底目的为确保施工现场及设备的安全，降低雷击事故的发生，特进行防雷接地技术安全交底。

通过本次交底，使全体施工人员充分了解防雷接地的基本知识、操作规程及注意事项，提高安全防范意识。

二、交底内容1. 防雷接地基本知识（1）防雷接地系统的作用：将雷击产生的电流迅速引入大地，保护建筑物、设备和人免受雷击危害。

（2）防雷接地系统的组成：接地体、接地干线、接地引下线、接地设备。

2. 防雷接地施工要求（1）接地体：选用直径不小于50mm的圆钢或厚度不小于4mm的扁钢，长度不小于2.5m。

接地体应垂直打入地下，深度不小于0.6m。

（2）接地干线：选用直径不小于40mm的圆钢或厚度不小于4mm的扁钢，长度根据实际情况确定。

接地干线应与接地体可靠连接。

（3）接地引下线：选用直径不小于10mm的圆钢或厚度不小于4mm的扁钢，长度根据实际情况确定。

接地引下线应与接地干线可靠连接。

（4）接地设备：包括接地引下线、接地体、接地干线等，应满足相关规范要求。

3. 防雷接地操作规程（1）接地体、接地干线、接地引下线的焊接：采用搭接焊，确保焊接质量。

（2）接地体、接地干线、接地引下线的连接：采用专用螺栓连接，确保连接牢固。

（3）接地引下线与设备连接：采用专用螺栓连接，确保连接牢固。

4. 防雷接地注意事项（1）施工前，应了解施工现场的地质条件，确保接地体能够有效接地。

（2）施工过程中，应严格按照操作规程进行施工，确保施工质量。

（3）施工完成后，应进行接地电阻测试，确保接地电阻符合要求。

（4）雷雨季节，应加强防雷接地设施的检查和维护，确保其正常运行。

（5）非专业人员不得随意改动防雷接地设施。

三、交底要求1. 施工单位应组织全体施工人员进行防雷接地技术安全交底，确保人人掌握。

2. 施工单位应定期对施工人员进行防雷接地技术安全培训，提高施工人员的安全防范意识。

3. 施工单位应加强施工现场的防雷接地设施管理，确保其正常运行。

4. 施工单位应建立健全防雷接地技术安全管理制度，确保施工安全。

缤纷南国·元一滨水城T13#楼十至十二层避雷引下线防雷与接地装置安装1．工程为建筑物三类防雷，防雷工程所用的材料必须有产品合格证和检测报告。

2．引下线利用结构柱内四根主筋（二组）上下连成通路，与地下室基础钢筋连接，并与联合接地体，在距室外地坪0.5米处预埋钢板补打接地极用。

防雷纵向引下线与大楼接地体连接，横向线为镀锌扁钢30×3。

3．低压接地保护采用TN-C-S系统，并进行总等电位联接，本工程防雷、弱电、强电共用联合接地体，所有接地均从联合接地体中分别引出，要求所有正常情况下不带电设备的金属外壳、进出建筑物的金属管道及三孔插座接地极等均与接地线可靠连接，接地电阻值不大于1欧姆。

4．防侧击雷：本工程从地上九层以上金属窗门框架、阳台金属栏杆以及面积较大的金属物等就近与钢筋网或金属框架连接。

5．屋顶避雷针底座须与避雷网可靠连接。

6．底角螺栓预埋在支座内，最少应有两个与支座焊接，支座与屋面板同时捣制。

7．引下线与钢筋砼条形基础内的钢筋网做好焊接，基础内的钢筋网应形成电气通路，在地上每层利用建筑物砼梁内的主筋形成均压带，并与引下线电气连通。

8．所有引下线在距室外地坪1000㎜处设引出连接板，屋面上的所有金属物件均与避雷网相连接。

9．每根引下线的冲击电阻值不应大于30欧姆，接地装置与电气设备等接地装置共用。

缤纷南国·元一滨水城T12#楼十至十二层避雷引下线防雷与接地装置安装10．引下线应沿建筑物四周或对称布置，其间距不应小于25㎜；利用建筑物四周的柱子钢筋作为引下线时，可按跨度设引下线，但引下线的平均间距不应小于25㎜。

11．高度超过45米建筑物，防侧击和等电位的保护措施应将45米以上的墙上栏杆、门窗等较大的金属物与防雷装置连接，坚直敷设的金属管道及金属物的顶端与防雷装置连接。

12．接地体与接地线的连接应采取焊接方法，为确保连接可靠，在对钢筋连接的扁钢弯成弧形增加焊接面，焊缝应平整饱满，无夹渣、咬边，清除焊渣，刷沥青防漆腐两道。

防雷、接地技术交底1技术交底范昌XXX信。

工B雷接地2设计情况2.1 正线双线区段,区间一侧敷设一条35mm2环保型接地铜缆作为贯穿地线,在电气上必须全线贯穿,接头处应采用搭接焊接方式,接地电阻值应小于1.•室外箱盒外壳、信号机构、信号机梯子、电缆防雷接地、转辙机外壳、各类器材接地均与贯穿地线相连接.2.2 综合接地系统将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯穿地线,以保证客运专线各系统、各设备之间实现等电位连接,减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的平安隐患〔尤其是信号和接触网专业〕.2.2.1 综合接地系统由贯穿地线、接地装置〔或接地极〕、引接线、接地端子以及接触网闪络保护接地装置等构成.2.2.2 综合接地系统采用沿铁路全线上、下行敷设两根贯穿地线方式,客运专线正线贯穿地线采用铜截面为70mm2的耐腐蚀并符合环保要求的接地铜缆.联络线、动车走行线贯穿地线采用铜截面为35mm2的耐腐蚀并符合环保要求的接地铜缆.2.3 信号楼采用综合防雷系统,严格执行铁建设［2007)年39号文件?铁路防雷、电磁兼容及接地工程技术暂行规定？、运基信号［2021)362号文件?关于印发对铁路信号设备雷电及电磁兼容综合防护进行补充规定的通知?等相关规定.信号楼避雷网〔带〕、综合地网,信号机械室法拉第屏蔽网由专业公司施工并验收.贯穿地线在电缆引入口外方接入综合地网扁钢.2.3.1 在信号机械室内设置平安接地聚集线、电源防雷接地聚集线、信号防雷接地聚集线、电缆芯线屏蔽接地聚集线、电缆钢带屏蔽接地聚集线,微机联锁站增加逻辑接地聚集线.2.3.2 室内设备按用途不同接入聚集线,ZPW2000A自闭综合柜的防雷地、平安地也分别接入不同的聚集线∙3施工准备3.1 作业准备3.1.1 施工作业层中所涉及的各种外部技术数据收集（1）做好技术交底工作,使参加施工的人员,对工程技术要求做到心中有数,技术交底要自上而下,逐级进行落实到班组.（2）贯穿地线材料进场,验收检测合格；回填用的中粗砂进场后,应及时进行取样检测，合格后才能使用.（3）严格质量检查制度.对各道工序,由作业班组先自检,再由质检人员检验,合格后方可进入下道工序. 3.2 材料要求3.2.1 接地装置成套材料型号、规格及制造质量应符合设计要求和施工标准.3.2.2 综合贯穿地线,必须使用外护套采用金属或合金制造,并具有耐腐蚀性能的贯穿地线.严禁使用高分子材料护套的贯穿地线.3.3 人员配置施工人员应结合施工方案.机械、人员组合、工期要求进行合理配置.作业工点负责人1人；技工人员2人；普工3—4人,劳务工10—30人.3.4 机具准备十字稿、铁锹、二锤、钢钎、喷灯、锯条、锲、砂纸、克丝钳、扳手、毛刷、毛笔、字模.3.5 技术准备：3.5.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题,熟悉标准和技术标准.制定施工平安保证举措,提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前平安技术培训I,考核合格后持证上岗..3.5.2 外业技术准备（1）既有线监管方案、施工方案已提报,已与电务、工务、通信、车务、供电等治理单位召开了施工协调会,已共同确认了径路.（2）既有线开挖过道钻铤方案已编制审核,并进行了技术交底.（3）防护用的过道钢管（UPVC管〕、水泥槽已准备到位,桥上电缆槽已安装,桥隧防护贯穿地线材料已准备齐全.4施工工艺和方法4.1 施工工艺流程：测量定位T开挖沟槽T铺设底层土T埋置贯穿地线T铺设上层土T回填沟槽、碾压.4.2 施工方法4.2.1 一般规定（1〕贯穿全线的直接埋设的铜缆地线,其截面积应计算确定.对于新建时速200km∕h,客货共线自动闭塞铁路区段,贯穿地线的截面积宜采用不小于35mm2的裸铜缆.贯穿地线在电气上必须全线贯穿,接头处应采用搭接焊接方式.贯穿地线直埋地下，埋深不小于1m,接地电阻值应小于1∙.（2）贯穿地线与轨道电路的连接,应符合以下要求：1）贯穿地线间隔一定距离与轨道电路的连接一次,其间隔距离应满足轨道电路调整、分路、断轨检查功能；2）贯穿地线与轨道电路连接,必须通过完全横向连接线才能接至无绝缘轨道电路空心线圈或有绝缘轨道电路的扼流变压器中点.3）当上、下行两线的绝缘节之间的距离大于IOom时,必须增加一个空扼流变压器完成横向连接并接至贯穿地线.13）贯穿地线的综合使用1）通信、信号、红外线轴温监控系统及其他电子信息监控系统的接地装置,可接至贯穿地线.2）电力电缆的金属外皮、接触网杆塔集中地线可接至贯穿地线.3）沿线声屏障和隔离网、桥梁栏杆、雨棚等金属构件为预防电磁感应而采用的接地装置可接至贯穿地线4）电力装置地线、电气化接触网地线与通信、信号及其他电子信息监控系统地线在贯穿地线上的连接点的间隔应不小于25m.（4）贯穿地线的敷设1）贯穿地线与信号电缆同沟直埋于地下,并应埋在信号电缆下方,与土壤直接接触；2）当信号电缆敷设在石质地带的电缆槽内时,贯穿地线应在大地侧电缆槽底部敷设；3）当贯穿地线敷设在大桥上时,贯穿地线宜与桥墩上预留的根底接地体可靠连接；4）当贯穿地线敷设在长大隧道内时,宜与隧道内预留的接地体可靠连接.5）桥梁、隧道地段、车站范围及牵引变电所附近的区段应在铁路两侧敷设贯穿地线.6）客运专线应在铁路两侧敷设贯穿地线；新建20Okm/h客货共线铁路路基地段宜在铁路两侧敷设贯穿地线.7）160km∕h及以下铁路自动闭塞区段、电子设备集中区段可在一侧敷设贯穿地线.8）贯穿地线要求尽可能直,禁止形成环状：隧道、路堤、路堑、桥梁间的过渡地段贯穿地线应平顺连接.（5）两侧设有贯穿地线的区段,在适当地点应将两侧的贯穿地线作横向连接,并应满足以下要求:1）桥梁地段应通过梁体内的横向结构钢筋将两侧贯穿地线作横向连接.2）隧道地段通过环向接地钢筋等实现两侧贯穿地线的横向连接.3）路基地段贯穿地线间的横向连接,原那么上在每段轨道电路的中间点设一处；有条件时，横向连接线与贯穿地线同步埋设；条件不具备时,横向连接线可埋设于轨底不小于0∙6m处并采用热镀锌钢管防护举措.4）横向连接线与贯穿地线同材质、同截面.C6J距铁路20m范围内铁路建筑物的接地装置应与综合接地系统的贯穿地线可靠连接，并应满足以下要求：1）贯穿地线在信号楼上、下行两端应分别与其环形接地体连接,每端设2根连接线,2根连接线的间隔为2至3m.2）其他建筑物的地网应与贯穿地线可靠连接.（7）贯穿地线在路肩、桥梁、隧道之外的地点埋设时应设立埋设标志,并应满足以下要求：1）径路转向及分支处.2）穿越障碍物〔如大型管路、高压电缆等〕时.3）应与同径路电缆共用埋设标志.4）直线径路和无分支时,贯穿地线的埋设标志间距应与信号电缆的埋设标志间距相同.4.2.2 贯穿地线敷设U）测量定位：通过施工调查、探沟检查,定出贯穿地线沟施工具体位置,一般路基地段沿线路两侧各设一根,位于通信信号电缆槽下方30cm处.（2）开挖沟槽：首先先去除路基表层的道昨碎石并运走,然后敷设彩条布,开挖土石混合地段,满足电缆沟深度后,最后在电缆沟底部开挖沟槽,沟槽深35cm,宽IOCm；沟槽开挖挖成之后,测量复测贯穿地线的位置及沟槽的底标高.（3）铺设底层土：在沟槽内铺设4cm厚的细沙土,人工整平夯实.（4）埋置贯穿地线：成品贯穿地线为成卷电缆,根据路基及接触网位置的实际情况进行下料,将下好料的贯穿地线放进沟槽内，两端距路基边坡各150cm.（5）铺设上层土：在贯穿地线上铺设4cm厚的中粗砂和26Cm的细粒土,然后人工整平夯实.（6）有信号设备的位置,贯穿地线要预留分支引线.4.2.3 贯穿地线连接U）区间信号点箱盒内电缆与贯穿地线的连接：电缆的钢带、铝护套、内屏蔽四线组经冗余连接后在引至接地端子排上,用25mm2多股铜芯电缆〔使用SC25-8冷压铜端头〕从接地端子排上引至贯穿地线并与贯穿地线可靠连接.（2）信号机的平安地线与贯穿地线的连接：在电化区段,信号机要做平安接地装置,梯子与机构、机构与铜缆连接点要打磨干净,接触良好.（3）信号机机构与梯子用25mm2的铜缆连接,将25mm2的铜缆两端分别与①6mm和510mm的压接线环压接后，A6mm压接线环与机构遮光板用M6的螺栓连接；510mm的压接线环与梯子用M10螺栓连接.梯子与贯穿地线用25mm2铜缆连接,25mm2铜缆连接梯子一端用51Omm压接线环与之紧固,25mm2铜缆与贯穿地线连接采用焊接方法.(4)空芯线圈的防雷地线与贯穿地线的连接：空芯线圈中央点用Iomm2多股铜芯电缆(RNBIO-12冷压铜端头〕与防雷元器件相连接,防雷元器件的另一端用25mm2多股铜缆与贯穿地线可靠连接.注意：在电化区段要有两个防雷元器件串联使用.(5〕贯穿地线的接续、横向连接和T形分支引接采用铜质C形压接件进行连接；电缆槽内贯穿地线与接地端子间的连接采用L型连接器连接∙C形压接压力不小于12t,并且C形压接处应采取防腐举措.(6)接地的钢筋焊接要求:双边焊搭接长度不小于55mm;单边焊搭接长度不小于100mm;焊缝厚度不小于4mm.钢筋间十字交叉时采用直径14mm(lk<<25KA)或16mm(lk>25KA)的“L〃形钢筋进行焊接〔焊接长度同前〕.(7)贯穿地线的分支引接线采用与贯穿地线相同的工序和工艺埋设,在接触网位置和其他需要引分支电缆的地方,将地线采用C型连接器接出分支弓I接线,使用C型连接器时,先将电缆外皮用专用电工刀剖开,再用两个C型连接器将两个准备连接的铜缆平行扣紧,连接时C型连接器的净距限制在40〜50mm.然后采用不小于12t的专业液压钳压紧，最后用半导体防水、防腐自粘胶带将裸露的铜缆进行包裹：C型压接3液压钳（8〕贯穿地线在与桥台附近及每隔500m 路基设置一条横向连接线,横向连接线的规格、埋设深度、埋设工序及工艺与贯穿地线相同,横向连接线采用C 型连接器将左右线贯穿地线进行连接.5质量标准5.1 质量限制5.1.1 贯穿地线横向连接线埋设里程应准确,如因障碍物调整应与现场技术员商议.5.1.2 贯穿地线两端应采用防水胶布进行包裹,预防线缆埋地生锈.5.1.3 贯穿地线要求尽可能直,禁止形成环状;路堤、路堑、桥梁之间的过渡地段贯穿地线应平顺连接.5.2 质量检验5.2.1 贯穿地线敷设质量应符合相关技术标准的规定.（1）路基上综合接地贯穿地线及分支引接线的埋设应与路基同步实施,不应因其施工而损坏、影响路基的稳固与平安.（2）在进行大面积埋设前,应选取有代表性的地段作为试验段,分别进行贯穿地线、分支引接线工艺试验,确定施工工序和工艺参数,并报监理单位确认.（3）综合接地贯穿地线及分支引接线设置位置、方式、施工方法应符合设计要求.检验数量：施工单位、监理单位全部检验.镀锡铜线压接鼻子 贯穿地线C 型压接件连接检验方法：观察是否按工艺试验确定的施工工序和工艺参数埋设,测量设置位置.6平安、环保、文明施工等技术举措6.1 平安技术举措6.1.1 施工人员进入现场,必须穿平安防护服,戴平安帽,并根据相关要求配置其他防护用品〔平安帽、平安带、防护灯、通讯工具等〕.应设平安防护员,要持证上岗,带齐防护用具.6.1.2 仓库必须专人看守,按消防要求配备灭火器材.禁止存放易燃、易爆、有毒物品,不准用易燃油擦洗地面及设备.6.1.3 临时照明应使用标准作业灯,使用临时电源时应设置带有漏电保护装置的配电箱,临时用电应设专人治理.机具的电源线不宜过长、过细,原那么上就近使用电源插座,预防电源线磨损造成漏电.严禁借用既有信号设备的电源.6.1.4 5级风以上禁止登高作业.6.1.5 机具、材料存放不得侵入限界.6.1.6 贯穿地线应整洁地卷绕在电缆盘上.电缆盘筒体半径不小于地线外径的30倍.地线两端应采用专用套封头. 6.1.7 贯穿地线应妥善存放,预防进水或受潮,预防日光长期照射.6.1.8 装卸时严禁从高出抛下装有贯穿地线的线盘,产品在运输中应预防线盘间碰撞、摩擦或其他机械损伤.6.1.9 线盘不允许平放贮存及以平放方式吊装及运输,以防线盘损坏伤及产品.6.1.10 贯穿地线线盘滚动方向应与线盘所标方向一致.6.1.11 贯穿地线敷设好后,应进行密封、封头等项工作,每天必须封头防护,另外假设遇雨雪天气应随时封头防护,以防潮气侵入.6.1.12 必须敷设彩条布,预防污染道床.6.2 环境保护举措6.2.1 保护好驻地与施工范围内的植被和绿化设施,在施工中取土、弃土、排污等须按设计文件和业主与当地环保部门签订的有关协议和要求处理,符合设备治理单位的要求.施工场地做到每日一小扫,每周一大扫,并将废、旧料垃圾运至指定地点.6.2.2 施工场地围栏从美学角度进行设计,保持与周边环境及自然景观协调,施工场地上的材料与机械按规划摆放和停放.6.2.3 凡对环境有污染的施工废弃物,必须征得业主和当地环保部门同意后,在指定的地点排放、堆码、掩埋或销毁.6.2.4 机械设备保持清洁整洁的外观形象,所有施工车辆、燃油动力机械设备的废气排放到达国家和地方的相关排放标准.6.2.5 切割、机械打孔等作业选用高效低噪声小的施工机具,邻近商业区、居民区及办公区时采取噪声隔离举措.所有易产生噪声污染的施工工程,不安排在夜间施工,预防影响市民休息.6.2.6工程使用的燃料、油漆、溶剂等腐蚀、有毒、有害化学物品,存放于化学危险品专用仓库,有专人保管发放,工程使用完毕后的多余局部集中回收,按有毒有害品销毁处理程序执行，不得随意倾倒、燃烧、填埋.6.3 文明施工6.3.1 施工现场显目位置设置平安、质量宣传标语及平安警示牌.6.3.2 危险作业的场所应悬挂危险警示标志.6.3.3 施工现场人员均佩证上岗.6.3.4 离开时,将施工过程中产生的废弃物及时回收,统一处理,做到人走料清场地净.6.3.5 施工便道上不得堆放任何杂物.6.3.6 工地材料堆码整洁.6.3.7 尽量减少施工中的噪音和夜间施工.品及半成品保护举措7.1对房建专业墙体、照明、空调、静电地板等成品,墙体采用塑料布或彩条布防护,不能污损、破坏、私拉乱接电线.7.1挖沟不得造成道床污染,道硝必须恢复、捣鼓良好.电缆沟必须夯实,不得引起滑坡等不良情况.8刚性要求9其他应注意的问题10附表及附。

一、交底目的为确保施工现场的安全，防止因接地和防雷措施不当造成的人员伤害和财产损失，特进行接地防雷安全技术交底。

二、适用范围本交底适用于施工现场所有电气设备和设施，包括但不限于变压器、配电箱、电气线路、施工机具、临时建筑等。

三、交底内容1. 接地保护（1）施工现场所有电气设备应确保可靠接地，接地电阻不得大于4Ω。

（2）接地线应采用截面积不小于25mm²的多股绝缘铜线。

（3）接地线应连接至专用接地体或建筑物基础钢筋，确保良好接触。

（4）接地体应选用截面积不小于100mm²的扁钢或圆钢，深度应大于0.6m。

（5）接地线连接处应进行焊接，焊接质量应符合规范要求。

2. 防雷保护（1）位于山区、多雷地区或高耸建筑物等应安装独立避雷针。

（2）高压架空线路及变压器高压侧应安装避雷器或放电间隙。

（3）施工现场临时用电线路应采用防雷设备，如避雷器、防雷器等。

（4）施工现场临时建筑物应安装避雷带，并与接地系统可靠连接。

3. 安全操作（1）操作人员应经过专业培训，熟悉接地防雷安全操作规程。

（2）操作人员应佩戴绝缘手套、绝缘鞋等防护用品。

（3）操作人员应定期检查接地防雷设施，确保其完好。

（4）操作人员应严格执行“一人操作，一人监护”的原则。

四、注意事项1. 接地防雷设施安装、维修、拆除等工作应由专业人员负责。

2. 接地防雷设施应定期检测，确保其符合规范要求。

3. 施工现场应设置明显的接地防雷警示标志。

4. 严禁擅自改动、拆除接地防雷设施。

五、责任划分1. 施工单位负责接地防雷设施的安装、维修、检测等工作。

2. 施工现场管理人员负责监督接地防雷设施的安全使用。

3. 操作人员负责遵守接地防雷安全操作规程。

六、总结为确保施工现场安全，各单位应高度重视接地防雷工作，严格按照本交底内容执行，确保施工现场安全无事故。

七、附件1. 接地防雷设施图示2. 接地防雷安全操作规程3. 接地防雷检测报告八、交底时间（此处填写交底时间）九、交底人（此处填写交底人姓名及职务）十、接受人（此处填写接受人姓名及职务）注：本模板仅供参考，具体内容可根据实际情况进行调整。

项目管理表格 分项工程交底卡交底内容：一、工程概况本工程栋塔楼按照二类防雷设防。

防雷装置由 接闪器、引下线、接地装置、电涌保护器（SPD ）及其它连接导体组成。

本建筑物所有需要接地的设备如变压器中性点接地，电气安全保护接地、防雷接 地、消防设施、通风设施及其它需要接地的设备，共用一套接地装置；即利 用建筑物周围地面0.5米以下作为引下线的柱内钢筋、基础梁钢筋网、承台 桩基钢筋作为接地装置，并利用建筑物周围基础梁钢筋将接地装置形成闭合 环形，接地电阻应不大于1欧姆（利用土建结构钢筋作为防雷引下线、基础 接地干线、接地连接线的，其钢筋直径须大于16mm ）。

10号塔楼进行防侧 击雷设计，每两层利用建筑物外周边结构圈梁内2根直径不小于16mm 或4 根直径不小于10mm 的主筋通长可靠连接成环状并与防雷引下线可靠连接， 组成立面不大于10m×10m 或12m×8m 的接闪网格；并将所有外墙栏杆、金 属门窗、玻璃幕墙金属构架等均要求就近与接闪网格可靠连接。

本交底主要 针对主体结构施工阶段基础接地网、防雷引下线、等电位预留端子、接地预 端子等防雷及接地预留预埋施工内容。

二、施工准备 2.1、技术准备：详细 审阅图纸，了解图纸设计要求。

现场复核图纸防雷及接地装置的位置、标高 等，有无与其它专业矛盾，并确定现场操作方案。

2.2、材料准备：施工需要 的主、辅材已经进场并验收通过。

材料包含但不限于镀锌扁钢、圆钢、焊 条、沥青漆、防腐漆、银粉等。

2.3、施工机具准备：交流电焊机、手锤、钢 锯、大锤、电钻、冲击钻等。

2.4、作业条件：施工区域内土建地梁钢筋、柱 筋已绑扎完成。

2.5、施工人员准备：电焊工、普工、电工。

电焊工、电工等 特种作业人员必须持证上岗，且证件为正规发证机构颁发且在有效期内。

工程名称XXX 项目楼栋号 分项工程名防雷及接地（接地装置基础钢筋焊接）分包公司 工程量 负责人表格编号三、材料质量要求3.1、用于防雷及接地的钢材（扁钢、角钢、圆钢、钢管等）型号、规格符合设计要求，具有出厂报告、产品质量合格证、检测报告等质量证明文件，并通过材料进场验收后方可使用。

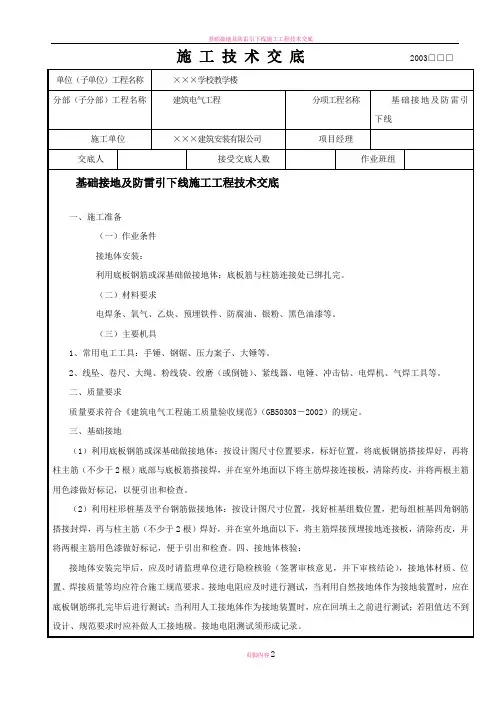

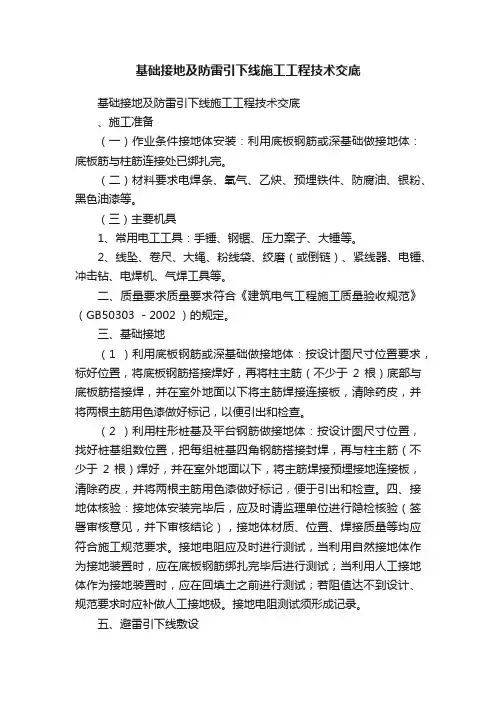

基础接地及防雷引下线施工工程技术交底基础接地及防雷引下线施工工程技术交底、施工准备（一）作业条件接地体安装：利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完。

（二）材料要求电焊条、氧气、乙炔、预埋铁件、防腐油、银粉、黑色油漆等。

（三）主要机具1、常用电工工具：手锤、钢锯、压力案子、大锤等。

2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303 －2002 ）的规定。

三、基础接地（1 ）利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2 根）底部与底板筋搭接焊，并在室外地面以下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。

（2 ）利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2 根）焊好，并在室外地面以下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。

四、接地体核验：接地体安装完毕后，应及时请监理单位进行隐检核验（签署审核意见，并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范要求。

接地电阻应及时进行测试，当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时，应在回填土之前进行测试；若阻值达不到设计、规范要求时应补做人工接地极。

接地电阻测试须形成记录。

五、避雷引下线敷设1、避雷引下线需要装设断接卡子或测试点的部位、数量按图施工设计，无要求时按以下规定设置：（1 ）建、构筑物只有一组接地体时，可不做断接卡子，但要设置测试点。

（2 ）建、构筑物采用多组接地体时，每组接地体均要设置断接卡子。

（3 ）断接卡子或测试点设置的部位应不影响建筑物的外观且应便于测试，距地高度为0.5 米。

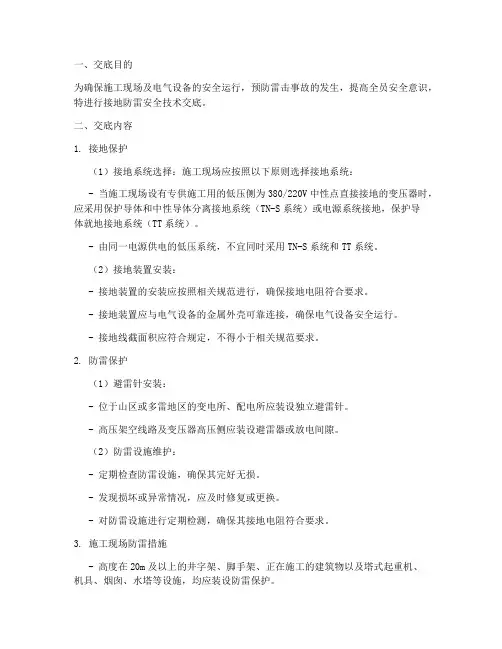

一、交底目的为确保施工现场及电气设备的安全运行，预防雷击事故的发生，提高全员安全意识，特进行接地防雷安全技术交底。

二、交底内容1. 接地保护（1）接地系统选择：施工现场应按照以下原则选择接地系统：- 当施工现场设有专供施工用的低压侧为380/220V中性点直接接地的变压器时，应采用保护导体和中性导体分离接地系统（TN-S系统）或电源系统接地，保护导体就地接地系统（TT系统）。

- 由同一电源供电的低压系统，不宜同时采用TN-S系统和TT系统。

（2）接地装置安装：- 接地装置的安装应按照相关规范进行，确保接地电阻符合要求。

- 接地装置应与电气设备的金属外壳可靠连接，确保电气设备安全运行。

- 接地线截面积应符合规定，不得小于相关规范要求。

2. 防雷保护（1）避雷针安装：- 位于山区或多雷地区的变电所、配电所应装设独立避雷针。

- 高压架空线路及变压器高压侧应装设避雷器或放电间隙。

（2）防雷设施维护：- 定期检查防雷设施，确保其完好无损。

- 发现损坏或异常情况，应及时修复或更换。

- 对防雷设施进行定期检测，确保其接地电阻符合要求。

3. 施工现场防雷措施- 高度在20m及以上的井字架、脚手架、正在施工的建筑物以及塔式起重机、机具、烟囱、水塔等设施，均应装设防雷保护。

- 高度在20m以上的大钢模板，应位后及时与建筑物的接地线连接。

三、安全注意事项1. 从事接地防雷作业的人员应经过专业培训，取得相应资格证书。

2. 作业前应仔细检查接地防雷设施，确保其完好无损。

3. 作业过程中，应严格遵守操作规程，确保安全。

4. 作业完成后，应对接地防雷设施进行检查，确保其符合要求。

四、应急处理1. 发生雷击事故时，应立即切断事故现场电源，确保人员安全。

2. 对事故现场进行隔离，防止事故扩大。

3. 及时上报事故情况，按照应急预案进行处理。

五、总结本次接地防雷安全技术交底，旨在提高全员安全意识，确保施工现场及电气设备的安全运行。

请各相关人员认真学习，严格遵守操作规程，共同做好接地防雷工作。

技术交底记录编号
工程名称华亚广场幕墙制安工程交底日期2014年月日
施工单位珠海兴业绿色建筑科技有限公司分项工程名称防雷工程安装
交底提要防雷引下线施工
交底内容：
一、施工要领：
1、施工准备
本工程防雷引下线安装位置位于左右公母料之间，所以在板块安装完毕后，必须马上进行。

2、施工方法
本工程幕墙引下线采用多股铜芯电缆线(截面积≥25mm2）与铜端子压接牢固，铜端子接钢连接构件，接触面须打磨，并涂上导电油膏。

上下立柱的连接必须先将立柱接触面打磨在用螺丝进行固定。

4、施工要求
现场安装施工完成时，必须注意对单元板块的保护，注意安装位置，电缆线不得妨碍板块安装，同时需要工完场清，不得影响下道工序进行。

二、质量标准:(按企业内部标准)
1、安装前必须打磨，不得遗漏打磨工序，导致上下立柱的通电通路出现故障；
2、编织带铜导线的铜端子必须压接牢固，在下一块板块安装过程不得出现导线崩脱现象，影响防雷系统的通路完整性。

三、安全操作要领:
1、防雷引下线安装施工是临边作业、高空作业，作业时要戴好安全帽，系好安全带，穿防滑鞋。

2、铁锤及电钻等工具不得放在脚手架上或结构临边，必须做好二次保护；注意防止高空坠物伤人，不允许有随意拆除防护栏现象；
审核人交底人接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

交底内容：一、施工准备（－）作业条件1、接地体安装：①人工接地体：设计位置的场地没被占用，且已经清理好。

②利用底板钢筋、桩基础、钢柱承台钢筋做接地体：底板筋与柱筋连接处已绑扎完。

○3采用-40*4镀锌扁钢作人工接地体敷设时，场内不再挖填土。

2、接地干线安装：①支架安装完毕。

②土建抹灰已完成。

③穿墙保护管已预理好。

3、支架安装：①各种支架已运到现场。

②结构工作已经完成。

○3室外必须有脚手架或爬梯。

4、防雷引下线暗敷设：①建筑物有脚手架，达到能上人操作的条件。

②利用主筋作引下线时，钢筋绑扎完毕。

○3利用钢结构柱作引下线时，钢柱可靠焊接完成。

5、防雷引下线明敷设：①支架安装完毕。

②建筑物有脚手架或爬梯达到能上人操作的条件。

③土建外装修完毕。

6、避雷网安装：①支架安装完毕。

②具备调直场地和垂直运输条件。

○3利用屋面金属结构作接闪器时，金属屋面安装完成。

7、避雷针安装：①接地体及引下线必须做完。

②需要脚手架处，脚手架搭设完毕。

③土建结构工程已完，并随结构施工做完预埋件。

（二）材质要求1、防雷及接地装置所有部件均应采用镀锌材料。

在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧势圈、U形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。

（三）工器具1、常用电工工具：手锤、钢锯、压力案子、大锤。

2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求（一）主控项目（1）人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。

（2）测试接地装置的接地电阻值必须符合设计要求。

（3）防雷接地的人工接地装置的接地干线埋设，经人行通道处理地深度不应小于1m ，且应采取均压措施或在其上方铺设卵石或沥青地面。

（二）一般项目（1）当设计无要求时，接地装置顶面埋设深度不应小于0．6m 。

一、交底目的为确保避雷引下线施工过程中的安全，提高施工人员的安全意识和操作技能，防止安全事故的发生，特进行安全技术交底。

二、工程概况1. 工程名称：[工程名称]2. 施工地点：[施工地点]3. 施工单位：[施工单位]4. 施工时间：[施工时间]三、施工内容1. 避雷引下线敷设2. 接地电阻测试3. 安全防护措施检查四、安全技术要求1. 人员要求（1）所有参与施工人员必须持证上岗，熟悉本工程的安全技术要求。

（2）施工人员应穿戴符合规定的安全防护用品，如安全帽、安全带、绝缘手套等。

2. 材料要求（1）避雷引下线应选用符合国家标准的导电材料，如铜、铝等。

（2）接地体应选用镀锌圆钢或扁钢，其直径不小于[直径]mm。

（3）绝缘子、接地线夹等配件应选用质量合格的产品。

3. 施工工艺（1）避雷引下线敷设应沿建筑物外墙敷设，并应避免弯曲，经最短途径接地。

（2）接地体应与基础钢筋焊接，焊接长度不小于[长度]mm。

（3）接地电阻测试应按照国家相关标准进行，确保接地电阻符合要求。

4. 安全防护措施（1）施工前应清理施工现场，确保施工环境安全。

（2）施工过程中应加强现场安全管理，防止发生安全事故。

（3）高空作业时，必须佩戴安全带，并设置安全防护网。

（4）施工过程中应防止触电、火灾等事故的发生。

五、安全注意事项1. 施工人员应严格遵守操作规程，不得擅自改变施工工艺。

2. 施工过程中应加强现场巡查，发现问题及时处理。

3. 严禁酒后作业、疲劳作业。

4. 严禁在施工现场吸烟、使用明火。

六、应急处置1. 发生触电事故时，立即切断电源，并立即拨打急救电话。

2. 发生火灾事故时，立即使用灭火器进行灭火，并立即拨打火警电话。

3. 发生高空坠落事故时，立即进行救援，并立即拨打急救电话。

七、交底人：[交底人姓名]八、记录人：[记录人姓名]九、交底时间：[交底时间]十、备注1. 本安全技术交底适用于本工程避雷引下线施工全过程。

2. 施工过程中如有特殊情况，应按照实际情况进行调整。

一、交底目的为确保施工现场和电气设备的安全运行，防止雷击事故的发生，特进行防雷接地安全技术交底。

二、交底对象全体施工人员、电工、监理人员等。

三、交底内容1. 防雷接地基础知识（1）防雷接地原理：通过接地装置将雷电能量迅速导入大地，降低建筑物及电气设备的安全风险。

（2）防雷接地系统：包括避雷针、避雷带、避雷网、接地体等。

2. 防雷接地施工要求（1）接地体材料：采用镀锌圆钢或扁钢，直径不小于φ12mm，厚度不小于4mm。

（2）接地体深度：一般深度为2m，遇特殊地质条件时，可适当调整。

（3）接地体间距：一般间距为5m，遇特殊地质条件时，可适当调整。

（4）接地体连接：采用焊接或螺栓连接，焊接长度不小于10d（d为接地体直径）。

（5）接地电阻要求：接地电阻不大于4Ω。

3. 防雷接地施工步骤（1）接地体埋设：按照设计图纸要求，开挖接地沟，埋设接地体。

（2）接地体连接：将接地体与接地线连接，连接牢固。

（3）接地线敷设：将接地线敷设至建筑物、设备等，连接牢固。

（4）接地电阻测试：使用接地电阻测试仪测试接地电阻，确保接地电阻符合要求。

4. 防雷接地注意事项（1）施工过程中，严禁损坏接地体、接地线。

（2）施工过程中，注意安全，防止触电事故。

（3）施工完成后，及时清理现场，确保现场整洁。

（4）定期检查接地系统，发现问题及时整改。

四、交底要求1. 施工人员应熟悉防雷接地安全技术交底内容，掌握防雷接地施工要点。

2. 施工过程中，严格执行防雷接地施工要求，确保施工质量。

3. 施工完成后，监理人员应进行验收，确保防雷接地系统符合要求。

4. 定期对防雷接地系统进行检查，发现问题及时整改。

五、交底时间根据工程进度安排，提前进行防雷接地安全技术交底。

六、交底人（此处填写交底人姓名）七、接受人（此处填写接受人姓名）八、备注1. 本交底模板仅供参考，具体施工要求以设计图纸及规范为准。

2. 施工过程中，如遇特殊情况，应立即向项目管理人员汇报，并采取相应措施。

一、交底目的为确保引下线施工过程中的安全，提高施工人员的安全意识，现将引下线施工过程中的安全技术要求进行交底，请各位施工人员认真阅读并严格遵守。

二、引下线施工基本要求1. 引下线应采用镀锌圆钢或扁钢，其规格应符合设计要求。

2. 引下线应沿建筑物外墙敷设，敷设时应保持平直，不得扭曲、弯曲。

3. 引下线与建筑物之间的距离应满足规范要求，不得小于50mm。

4. 引下线与避雷针的连接应牢固可靠，连接处应焊接，焊接质量应符合规范要求。

5. 引下线与接地体连接应牢固，连接处应焊接，焊接质量应符合规范要求。

三、施工安全注意事项1. 施工人员必须熟悉本工程的安全技术要求，严格遵守操作规程。

2. 施工前，应对施工现场进行安全检查，确保现场安全。

3. 施工人员必须佩戴安全帽、安全带等个人防护用品。

4. 施工过程中，严禁酒后作业、疲劳作业。

5. 进行电焊作业时，必须使用合格的电焊机，并配备灭火器等消防设施。

6. 在高空作业时，必须系好安全带，并设置安全防护网。

7. 施工现场严禁吸烟、动火作业，如需进行动火作业，必须办理动火作业许可证。

8. 雨雪天气严禁进行室外高空作业，如需进行，必须采取防滑措施。

9. 施工过程中，如发现安全隐患，应立即停止施工，并及时报告项目负责人。

四、施工质量控制1. 引下线敷设应平直，与建筑物之间的距离应符合规范要求。

2. 引下线与避雷针、接地体的连接应牢固可靠，焊接质量应符合规范要求。

3. 施工过程中，应做好施工记录，包括材料、设备、人员等信息。

4. 施工完成后，应进行验收，确保工程质量符合要求。

五、应急措施1. 施工过程中，如发生意外事故，应立即停止施工，并采取相应的应急措施。

2. 施工人员应掌握基本的急救知识，如遇伤员，应立即进行急救。

3. 如遇紧急情况，应立即报告项目负责人，并按照应急预案进行处理。

六、总结引下线施工安全至关重要，请各位施工人员认真阅读本安全技术交底，严格遵守各项安全要求，确保施工安全。
