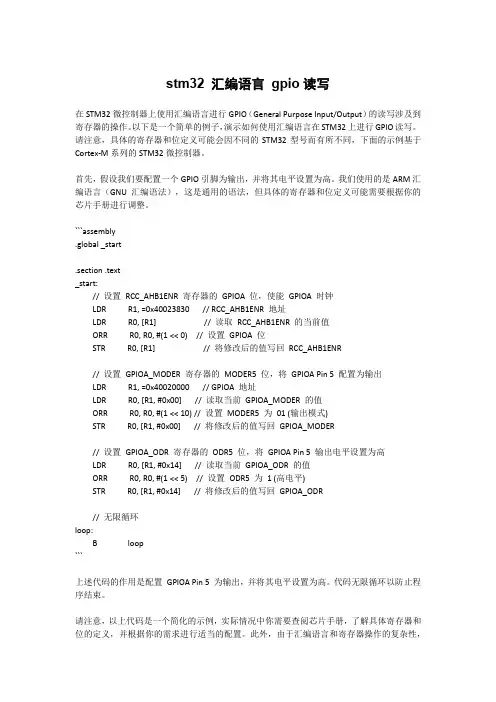

stm32 汇编语言gpio读写在STM32微控制器上使用汇编语言进行GPIO（General Purpose Input/Output）的读写涉及到寄存器的操作。
以下是一个简单的例子，演示如何使用汇编语言在STM32上进行GPIO读写。
请注意，具体的寄存器和位定义可能会因不同的STM32型号而有所不同，下面的示例基于Cortex-M系列的STM32微控制器。
首先，假设我们要配置一个GPIO引脚为输出，并将其电平设置为高。
我们使用的是ARM汇编语言（GNU汇编语法），这是通用的语法，但具体的寄存器和位定义可能需要根据你的芯片手册进行调整。
```assembly.global _start.section .text_start:// 设置RCC_AHB1ENR 寄存器的GPIOA 位，使能GPIOA 时钟LDR R1, =0x40023830 // RCC_AHB1ENR 地址LDR R0, [R1] // 读取RCC_AHB1ENR 的当前值ORR R0, R0, #(1 << 0) // 设置GPIOA 位STR R0, [R1] // 将修改后的值写回RCC_AHB1ENR// 设置GPIOA_MODER 寄存器的MODER5 位，将GPIOA Pin 5 配置为输出LDR R1, =0x40020000 // GPIOA 地址LDR R0, [R1, #0x00] // 读取当前GPIOA_MODER 的值ORR R0, R0, #(1 << 10) // 设置MODER5 为01 (输出模式)STR R0, [R1, #0x00] // 将修改后的值写回GPIOA_MODER// 设置GPIOA_ODR 寄存器的ODR5 位，将GPIOA Pin 5 输出电平设置为高LDR R0, [R1, #0x14] // 读取当前GPIOA_ODR 的值ORR R0, R0, #(1 << 5) // 设置ODR5 为1 (高电平)STR R0, [R1, #0x14] // 将修改后的值写回GPIOA_ODR// 无限循环loop:B loop```上述代码的作用是配置GPIOA Pin 5 为输出，并将其电平设置为高。
主题：STM32读取IO口高电平范围分析内容：1. STM32简介1.1 STM32是由意法半导体公司推出的一款32位嵌入式微控制器产品线。
1.2 STM32具有高性能、低功耗、丰富的外设接口和丰富的开发工具支持等特点。
2. IO口的定义2.1 IO口是微控制器上的通用输入输出引脚，可以通过程序控制其电平状态。
2.2 在一般情况下，IO口可以设置为输入模式或输出模式。
3. STM32读取IO口高电平的方法3.1 使用GPIO读取寄存器3.1.1 GPIO读取寄存器是用来读取IO口的高电平状态的寄存器。
3.1.2 该寄存器可以通过位操作来读取每个IO口的状态，可以获取其高电平状态。
3.2 使用外部中断3.2.1 在需要及时响应IO口状态变化的情况下，可以使用外部中断来读取IO口的高电平状态。
3.2.2 外部中断可以在IO口状态发生变化时立即响应，提高了系统的实时性。
3.3 使用定时器3.3.1 定时器可以周期性地读取IO口的状态，对于需要进行定时采集的场景较为适用。
3.3.2 通过定时器可以定时读取IO口的高电平状态，并进行相应的处理和分析。
4. STM32读取IO口高电平的限制4.1 IO口的速度限制4.1.1 由于IO口的速度限制，读取高电平的频率受到一定的限制。
4.1.2 针对高速信号的IO口读取，需要根据具体情况选择合适的读取方法。
4.2 IO口的电压范围限制4.2.1 STM32的IO口在读取高电平时，需要注意其电压范围的限制。
4.2.2 超过了IO口能够承受的电压范围，可能会损坏IO口或引发其他问题。
5. 结论5.1 通过GPIO读取寄存器、外部中断、定时器等方法，可以实现STM32读取IO口高电平的功能。
5.2 在使用这些方法时，需要注意IO口的速度限制和电压范围限制，以确保系统的稳定性和安全性。
结尾：以上就是对STM32读取IO口高电平范围的分析，希望对您有所帮助。
如有任何问题，欢迎交流讨论。
一、概述在嵌入式系统开发中，常常需要对STM32单片机的IO口进行操作。
其中，IO口对地电阻的问题是一个重要的话题。
本文将详细介绍STM32单片机IO口对地电阻的相关知识，包括其原理、计算方法和在实际开发中的应用。
二、STM32单片机IO口对地电阻的原理1. STM32单片机IO口STM32单片机拥有丰富的外设资源，其中IO口是其中最基本的一个。
IO口可以设置为输入或者输出模式，用于连接外部设备或者作为数据输入输出的通道。
2. IO口对地电阻的概念在使用IO口时，会涉及到与地之间的电阻。
当IO口处于输出模式时，如果外部设备与IO口相连，就会形成一个电路。
而在该电路中，IO口与地之间的电阻就称为IO口对地电阻。
IO口对地电阻的大小会影响IO口的输出电平和稳定性，因此需要合理设置。
三、STM32单片机IO口对地电阻的计算方法1. IO口对地电阻的计算公式IO口对地电阻的大小可以通过计算得出。
假设STM32单片机输出高电平时的输出电流为I，输出低电平时的输出电流为I_L，从而可以得到IO口对地电阻的计算公式如下：R = V / I其中R为IO口对地电阻，V为IO口输出高电平时的电压。
2. 实际计算方法在实际计算中，需要先确定IO口的输出电压和输出电流大小，然后通过上述公式即可计算得出IO口对地电阻的大小。
在计算时需要考虑实际电路中的影响因素，如外部电阻等。
四、STM32单片机IO口对地电阻的应用1. IO口对地电阻的影响IO口对地电阻的大小直接影响了IO口输出电平的稳定性和可靠性。
较大的IO口对地电阻会导致输出电平波动较大，甚至无法正常输出高电平。
合理设置IO口对地电阻对于保证IO口正常工作至关重要。
2. 设置IO口对地电阻的方法在实际开发中，可以采取一定的措施来设置IO口对地电阻。
可以通过外部电路方式对IO口进行负载补偿，从而降低IO口对地电阻的大小，提高输出稳定性。
五、结论本文从STM32单片机IO口对地电阻的原理、计算方法和应用进行了详细介绍。
STM32单片机的八种IO口模式解析
STM32八种IO口模式区别
（1）GPIO_Mode_AIN模拟输入
（2）GPIO_Mode_IN_FLOATING浮空输入
（3）GPIO_Mode_IPD下拉输入
（4）GPIO_Mode_IPU上拉输入
（5）GPIO_Mode_Out_OD开漏输出
（6）GPIO_Mode_Out_PP推挽输出
（7）GPIO_Mode_AF_OD复用开漏输出
（8）GPIO_Mode_AF_PP复用推挽输出
以下是详细讲解
（1）GPIO_Mode_AIN模拟输入
即关闭施密特触发器，将电压信号传送到片上外设模块（不接上、下拉电阻）
（2）GPIO_Mode_IN_FLOATING浮空输入
浮空输入状态下，IO的电平状态是不确定的，完全由外部输入决定，如果在该引脚悬空的情况下，读取该端口的电平是不确定的
（3）GPIO_Mode_IPD下拉输入GPIO_Mode_IPU上拉输入
一般来讲，上拉电阻为1K-10K，电阻越小，驱动能力越强
电阻的作用：防止输入端悬空，减少外部电流对芯片的干扰，限流；，增加高电平输出时的驱动能力。
上拉输入：在默认状态下（GPIO引脚无输入）为高电平
下拉输入：在默认状态下（GPIO引脚无输入）为低电平
（4）GPIO_Mode_Out_OD开漏输出
开漏输出：输出端相当于三极管的集电极。
要得到高电平状态需要上拉电阻才行。
适合于做电流型的驱动，。
stm32单片机开关代码针对STM32单片机的开关控制代码，可以通过GPIO（通用输入/输出）模块来实现。
以下是一个简单的示例代码，用于控制单片机上的一个开关：c.#include "stm32f4xx.h"#define SWITCH_PIN GPIO_PIN_0。
#define SWITCH_PORT GPIOA.int main(void)。
{。
// 初始化时钟。
RCC->AHB1ENR |= RCC_AHB1ENR_GPIOAEN;// 配置GPIOA的PIN0为输入。
SWITCH_PORT->MODER &= ~(GPIO_MODER_MODE0); while (1)。
{。
// 读取开关状态。
if (SWITCH_PORT->IDR & SWITCH_PIN)。
{。
// 开关处于打开状态。
// 执行相应操作。
}。
else.{。
// 开关处于关闭状态。
// 执行相应操作。
}。
}。
}。
在这个示例代码中，我们首先包含了STM32F4系列的头文件，然后定义了开关所连接的引脚和端口。
在主函数中，我们启用了GPIOA的时钟，并将其PIN0配置为输入。
然后在一个无限循环中，我们不断地读取开关的状态，根据开关状态执行相应的操作。
需要注意的是，以上代码是一个简单的示例，实际的应用中可能需要考虑消抖、中断处理等更多的细节。
另外，具体的代码可能会因为使用的STM32型号和开发环境的不同而有所差异，需要根据具体情况进行调整。
希望以上信息能够帮助到你。
如果你需要更详细的代码或者其他方面的帮助，请随时告诉我。
单片机数字输入输出与IO口编程实践指南引言：单片机是一种集成电路芯片，具有微处理器、内存和输入输出设备等功能模块。
在现代电子设备和嵌入式系统中，单片机广泛应用于各种领域。
在单片机编程中，数字输入输出（Digital Input Output，简称DIO）和IO口编程是基础而重要的部分。
本文将介绍单片机数字输入输出基础知识和IO口编程的实践指南。
一、数字输入输出的基本概念1.1 数字输入输出（DIO）的定义数字输入输出（DIO）是单片机进行与外部世界的交互的方式。
通过DIO，单片机可以从外部接收数据（输入）和向外部发送数据（输出）。
1.2 二进制表示在单片机中，数字信号被表示为二进制数值。
通常，0表示低电平（或逻辑低），1表示高电平（或逻辑高）。
1.3 IO口的分类单片机的IO口可分为输入口和输出口。
输入口用于接收外部信号，输出口用于向外部发送信号。
1.4 IO口的引脚编号单片机上的每个IO口都有一个引脚编号，通过这个编号可以确定特定的IO口。
二、数字输入输出的实现方式2.1 接口标准单片机的数字输入输出通常与外部设备通过特定的接口标准连接，如GPIO、UART、SPI、I2C等。
2.2 GPIO（通用输入输出）接口通用输入输出（GPIO）接口是最常见和基础的IO接口。
它提供了通用的数字输入输出能力，并且可以配置为输入口或输出口。
2.3 IO口的配置在单片机的程序中，需要对IO口进行相应的配置，包括输入模式、输出模式、输入电平触发方式、输出电平和驱动能力等。
三、IO口编程实践指南3.1 IO口初始化在进行IO口编程之前，首先需要进行IO口的初始化。
初始化包括设置IO口为输入还是输出、设置输入口的电平触发方式、设置输出口的初始电平等。
3.2 数字输入实践数字输入是指单片机通过IO口接收来自外部的数字信号。
为了正确读取到外部信号，需要配置IO口为输入模式，并设置电平触发方式。
3.3 数字输出实践数字输出是指单片机通过IO口向外部发送数字信号。
