学习笔记：STM32外部中断

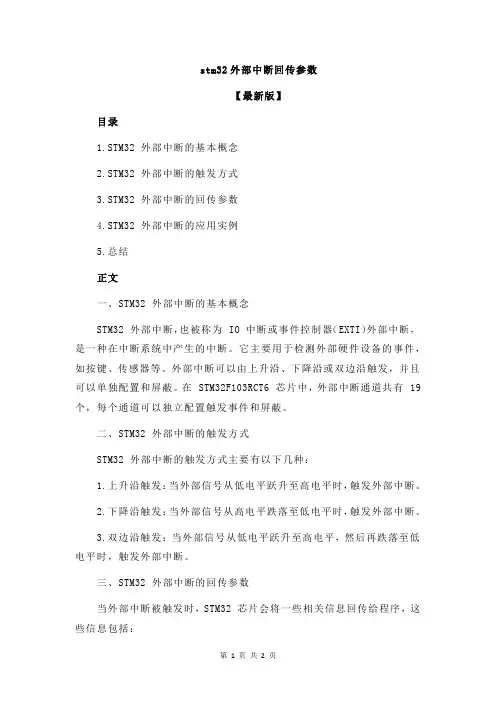

stm32外部中断回传参数【最新版】目录1.STM32 外部中断的基本概念2.STM32 外部中断的触发方式3.STM32 外部中断的回传参数4.STM32 外部中断的应用实例5.总结正文一、STM32 外部中断的基本概念STM32 外部中断，也被称为 IO 中断或事件控制器（EXTI）外部中断，是一种在中断系统中产生的中断。

它主要用于检测外部硬件设备的事件，如按键、传感器等。

外部中断可以由上升沿、下降沿或双边沿触发，并且可以单独配置和屏蔽。

在 STM32F103RCT6 芯片中，外部中断通道共有 19 个，每个通道可以独立配置触发事件和屏蔽。

二、STM32 外部中断的触发方式STM32 外部中断的触发方式主要有以下几种：1.上升沿触发：当外部信号从低电平跃升至高电平时，触发外部中断。

2.下降沿触发：当外部信号从高电平跌落至低电平时，触发外部中断。

3.双边沿触发：当外部信号从低电平跃升至高电平，然后再跌落至低电平时，触发外部中断。

三、STM32 外部中断的回传参数当外部中断被触发时，STM32 芯片会将一些相关信息回传给程序，这些信息包括：1.中断类型：用于区分不同类型的外部中断，如按键、传感器等。

2.中断通道：用于指示触发中断的外部中断通道。

3.中断优先级：用于表示当前中断在所有中断中的优先级，便于程序处理。

四、STM32 外部中断的应用实例以下是一个简单的 STM32 外部中断应用实例：假设我们有一个按键，当按键被按下时，触发外部中断。

我们可以通过以下步骤配置 STM32 外部中断：1.配置 GPIO 口：将按键连接到 STM32 的 GPIO 口，并将 GPIO 口设置为外部中断输入模式。

2.配置外部中断：设置触发方式为下降沿触发，并将中断优先级设置为最高。

3.编写中断处理程序：当按键被按下时，执行中断处理程序，实现相应的功能。

五、总结STM32 外部中断是一种灵活的中断方式，可以方便地检测外部硬件设备的事件。

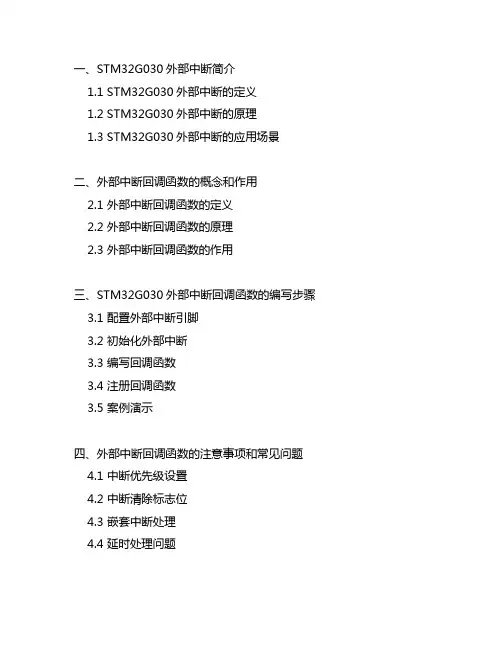

一、STM32G030外部中断简介1.1 STM32G030外部中断的定义1.2 STM32G030外部中断的原理1.3 STM32G030外部中断的应用场景二、外部中断回调函数的概念和作用2.1 外部中断回调函数的定义2.2 外部中断回调函数的原理2.3 外部中断回调函数的作用三、STM32G030外部中断回调函数的编写步骤3.1 配置外部中断引脚3.2 初始化外部中断3.3 编写回调函数3.4 注册回调函数3.5 案例演示四、外部中断回调函数的注意事项和常见问题4.1 中断优先级设置4.2 中断清除标志位4.3 嵌套中断处理4.4 延时处理问题五、总结和展望5.1 对STM32G030外部中断回调函数的总结5.2 未来发展趋势和技术应用文章正文：一、STM32G030外部中断简介1.1 STM32G030外部中断的定义STM32G030外部中断是指通过外部引脚（通常为GPIO引脚）来触发微控制器的中断请求，从而实现对外部事件的实时响应。

1.2 STM32G030外部中断的原理STM32G030外部中断的原理是通过设置外部中断触发条件和相应的中断优先级，在外部事件触发时，将中断请求发送给中断控制器，由中断控制器将控制权交给中断服务程序，从而实现对外部事件的处理。

1.3 STM32G030外部中断的应用场景STM32G030外部中断广泛应用于各种外部事件的处理，例如按钮按下、传感器检测等实时事件的响应和处理。

二、外部中断回调函数的概念和作用2.1 外部中断回调函数的定义外部中断回调函数是指在外部中断事件触发时自动执行的函数，通常由用户在程序中编写并注册，用于处理外部中断事件。

2.2 外部中断回调函数的原理外部中断回调函数的原理是通过在中断服务程序中调用注册的回调函数来处理外部中断事件，从而实现针对性的事件响应和处理。

2.3 外部中断回调函数的作用外部中断回调函数的作用是实现对外部中断事件的定制化处理，提高系统的灵活性和可维护性。

stm32外部中断实验报告_STM32实例外部中断实验上⼀篇⽂章我们介绍了 STM32F10x 的中断，这次我们就来学习下外部中断。

本⽂中要实现的功能与按键实验⼀样，即通过按键控制LED，只不过这⾥采⽤外部中断⽅式进⾏控制。

学习时可以参考《STM32F10x 中⽂参考⼿册》-9 中断和事件章节。

外部中断介绍EXTI 简介STM32F10x 外部中断/事件控制器(EXTI)包含多达 20 个⽤于产⽣事件/中断请求的边沿检测器。

EXTI 的每根输⼊线都可单独进⾏配置，以选择类型(中断或事件)和相应的触发事件(上升沿触发、下降沿触发或边沿触发)，还可独⽴地被屏蔽。

EXTI 结构框图EXTI 框图包含了 EXTI 最核⼼内容，掌握了此框图，对 EXTI 就有⼀个全局的把握，在编程的时候思路就⾮常清晰。

从图中可以看到，有很多信号线上都有标号 9 样的“20”字样，这个表⽰在控制器内部类似的信号线路有 20 个，这与 STM32F10x 的 EXTI 总共有20 个中断/事件线是吻合的。

因此我们只需要理解其中⼀个的原理，其他的 19个线路原理都是⼀样的。

EXTI 分为两⼤部分功能，⼀个产⽣中断，另⼀个产⽣事件，这两个功能从硬件上就有所差别，这个在框图中也有体现。

从图中标号 3 的位置处就分出了两条线路，⼀条是 3-4-5 ⽤于产⽣中断，另⼀条是 3-6-7-8⽤于产⽣事件。

下⾯我们就来介绍下这两条线路：(1)⾸先看下产⽣中断的这条线路(1-2-3-4-5)1.标号 1 为输⼊线，EXTI 控制器有 20 个中断/事件输⼊线，这些输⼊线可以通过寄存器设置为任意⼀个 GPIO，也可以是⼀些外设的事件，这部分内容我们会在后⾯专门讲解。

输⼊线⼀般是存在电平变化的信号。

2.边沿检测电路，EXTI 可以对触发⽅式进⾏选择，通过上升沿触发选择寄存器和下降沿触发选择寄存器对应位的设置来控制信号触发。

边沿检测电路以输⼊线作为信号输⼊端，如果检测到有边沿跳变就输出有效信号 1 给红⾊框 3 电路，否则输出⽆效信号 0。

Stm32中断优先级相关概念与使用笔记一、基本概念1．ARM cortex_m3内核支持256个中断（16个内核+240外部）和可编程256级中断优先级的设置，与中断控制核中断优先级控制的寄存器（NVIC、SYSTICK等）属于cortex_m3内核的部分。

STM32采用了cortex_m3内核，所以这些部分仍旧保留使用，但并不是完全使用的，只是使用了一部分。

2．STM32目前支持的中断共为84个（16个内核+68个外部），和16级可编程中断优先级的设置（仅使用中断优先级设置8bit中的高4位，见后面解释）。

《参考最新101xx-107xx STM32 Reference manual, RM0008》。

以下主要对外部中断进行说明。

3．68个外部中断（通道）在STM32中已经固定的分配给相应的外部设备，每个中断通道都具备自己的中断优先级控制字节PRI_n（8位，但在STM32中只有高4位有效），每4个通道的8位中断优先级控制字（PRI_n）构成一个32位的优先级寄存器（Priority Register）。

68个通道的优先级寄存器至少有是17个32位的寄存器，它们是NVIC寄存器的一部分。

4．这4bit的中断优先级控制位还要分成2组看，从高位开始，前面的定义抢先式优先级，后面为子优先级。

4bit的组合可以有以下几种形式：5．在一个系统中，通常只使用上面5种分配情况的一种，具体采用哪一种，需要在初始化时写入到一个32位寄存器AIRC（Application Interrupt and Reset Control Register）的第[10：8]这2个位中。

这3个bit位有专门的称呼：PRIGROUP（具体写操作后面介绍）。

比如你将0x05（上表的编号）写到AIRC的[10：8]中，那么也就规定了你的系统中只有4个抢先式优先级，相同的抢先式优先级下还可以有4个不同级别的子优先级。

6．AIRC中PRIGROUP的值规定了设置和确定每个外部中断通道优先级的格式。

stm32外部中断的使⽤（含实例）中断对于开发嵌⼊式系统来讲的地位绝对是⽏庸置疑的，在C51单⽚机时代，⼀共只有5个中断，其中2个外部中断，2个定时/计数器中断和⼀个串⼝中断，但是在STM32中，中断数量⼤⼤增加，⽽且中断的设置也更加复杂。

今天就将来探讨⼀下关于STM32中的中断系统。

1 基本概念ARM Coetex-M3内核共⽀持256个中断，其中16个内部中断，240个外部中断和可编程的256级中断优先级的设置。

STM32⽬前⽀持的中断共84个（16个内部+68个外部），还有16级可编程的中断优先级的设置，仅使⽤中断优先级设置8bit中的⾼4位。

STM32可⽀持68个中断通道，已经固定分配给相应的外部设备，每个中断通道都具备⾃⼰的中断优先级控制字节PRI_n(8位，但是STM32中只使⽤4位，⾼4位有效)，每4个通道的8位中断优先级控制字构成⼀个32位的优先级寄存器。

68个通道的优先级控制字⾄少构成17个32位的优先级寄存器。

4bit的中断优先级可以分成2组，从⾼位看，前⾯定义的是抢占式优先级，后⾯是响应优先级。

按照这种分组，4bit⼀共可以分成5组第0组：所有4bit⽤于指定响应优先级；第1组：最⾼1位⽤于指定抢占式优先级，后⾯3位⽤于指定响应优先级；第2组：最⾼2位⽤于指定抢占式优先级，后⾯2位⽤于指定响应优先级；第3组：最⾼3位⽤于指定抢占式优先级，后⾯1位⽤于指定响应优先级；第4组：所有4位⽤于指定抢占式优先级。

所谓抢占式优先级和响应优先级，他们之间的关系是：具有⾼抢占式优先级的中断可以在具有低抢占式优先级的中断处理过程中被响应，即中断嵌套。

当两个中断源的抢占式优先级相同时，这两个中断将没有嵌套关系，当⼀个中断到来后，如果正在处理另⼀个中断，这个后到来的中断就要等到前⼀个中断处理完之后才能被处理。

如果这两个中断同时到达，则中断控制器根据他们的响应优先级⾼低来决定先处理哪⼀个；如果他们的抢占式优先级和响应优先级都相等，则根据他们在中断表中的排位顺序决定先处理哪⼀个。

STM32F103学习笔记（五）外部中断首先是外部中断基本的概念：STM32 的每个IO 都可以作为外部中断的中断输入口，这点也是STM32 的强大之处。

STM32F103 的中断控制器支持19 个外部中断/事件请求。

每个中断设有状态位，每个中断/事件都有独立的触发和屏蔽设置。

STM32F103 的19 个外部中断为：线0~15：对应外部IO 口的输入中断。

线16：连接到PVD 输出。

线17：连接到RTC 闹钟事件。

线18：连接到USB 唤醒事件。

线16~18还没有学到只看了线0~15。

每个中断线对应着7个GPIO口，形成映射关系，以线0 为例：它对应了GPIOA.0、GPIOB.0、GPIOC.0、GPIOD.0、GPIOE.0、GPIOF.0、GPIOG.0。

而中断线每次只能连接到1 个IO 口上，这样就需要通过配置来决定对应的中断线配置到哪个GPIO 上了。

下面我们看看GPIO 跟中断线的映射关系图：根据映射关系，就开始配置按键对应GPIO口和中断的映射了：[csharp] view plain copy <pre name="code" class="csharp"><prename="code" class="html">void EXTIX_Init(void){ EXTI_InitTypeDef EXTI_InitStructure;NVIC_InitTypeDef NVIC_InitStructure; KEY_Init(); // 按键端口初始化RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,EN ABLE); //使能复用功能时钟//GPIOE.2 中断线以及中断初始化配置下降沿触发GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_Pi nSource2);EXTI_InitStructure.EXTI_Line=EXTI_Line2; //KEY2 EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;EXTI_InitStructure.EXTI_LineCmd = ENABLE;EXTI_Init(&EXTI_InitStructure); //根据EXTI_InitStruct中指定的参数初始化外设EXTI寄存器//GPIOE.3 中断线以及中断初始化配置下降沿触发//KEY1GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_Pi nSource3);EXTI_InitStructure.EXTI_Line=EXTI_Line3;EXTI_Init(&EXTI_InitStructure); //根据EXTI_InitStruct中指定的参数初始化外设EXTI寄存器//GPIOE.4 中断线以及中断初始化配置下降沿触发//KEY0GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_Pi nSource4);EXTI_InitStructure.EXTI_Line=EXTI_Line4;EXTI_Init(&EXTI_InitStructure); //根据EXTI_InitStruct中指定的参数初始化外设EXTI寄存器//GPIOA.0 中断线以及中断初始化配置上升沿触发PA0 WK_UPGPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_Pi nSource0);EXTI_InitStructure.EXTI_Line=EXTI_Line0;EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising; EXTI_Init(&EXTI_InitStructure); //根据EXTI_InitStruct中指定的参数初始化外设EXTI寄存器NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;//使能按键WK_UP所在的外部中断通道NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //抢占优先级2，NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x03; //子优先级3NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道NVIC_Init(&NVIC_InitStructure);NVIC_InitStructure.NVIC_IRQChannel = EXTI2_IRQn;//使能按键KEY2所在的外部中断通道NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //抢占优先级2，NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02; //子优先级2NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道NVIC_Init(&NVIC_InitStructure);NVIC_InitStructure.NVIC_IRQChannel = EXTI3_IRQn;//使能按键KEY1所在的外部中断通道NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //抢占优先级2NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x01; //子优先级1NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道NVIC_Init(&NVIC_InitStructure); //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器NVIC_InitStructure.NVIC_IRQChannel = EXTI4_IRQn;//使能按键KEY0所在的外部中断通道NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //抢占优先级2NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x00; //子优先级0NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中断通道NVIC_Init(&NVIC_InitStructure); //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器} //外部中断0服务程序voidEXTI0_IRQHandler(void) { delay_ms(10);//消抖if(KEY3==1) //WK_UP按键{ BEEP=!BEEP; } EXTI_ClearITPendingBit(EXTI_Line0); //清除LINE0上的中断标志位} //外部中断2服务程序voidEXTI2_IRQHandler(void) { delay_ms(10);//消抖if(KEY2==0) //按键KEY2{ LED0=!LED0; }EXTI_ClearITPendingBit(EXTI_Line2); //清除LINE2上的中断标志位} //外部中断3服务程序voidEXTI3_IRQHandler(void) { delay_ms(10);//消抖if(KEY1==0) //按键KEY1{ LED1=!LED1; }EXTI_ClearITPendingBit(EXTI_Line3); //清除LINE3上的中断标志位} void EXTI4_IRQHandler(void){ delay_ms(10);//消抖if(KEY0==0) //按键KEY0 { LED0=!LED0;LED1=!LED1; }EXTI_ClearITPendingBit(EXTI_Line4); //清除LINE4上的中断标志位} [html] view plain copy。

一、GPIO操作IO 的方法：1）使能IO 口时钟。

调用函数为RCC_APB2PeriphClockCmd()。

2）初始化IO 参数。

调用函数GPIO_Init();3）操作IO。

GPIO_Mode有：GPIO_Mode_AIN = 0x0, //模拟输入GPIO_Mode_IN_FLOATING = 0x04, //浮空输入GPIO_Mode_IPD = 0x28, //下拉输入GPIO_Mode_IPU = 0x48, //上拉输入GPIO_Mode_Out_OD = 0x14, //开漏输出GPIO_Mode_Out_PP = 0x10, //通用推挽输出GPIO_Mode_AF_OD = 0x1C, //复用开漏输出GPIO_Mode_AF_PP = 0x18 //复用推挽IO 口速度设置：GPIO_Speed_10MHz = 1,GPIO_Speed_2MHz,GPIO_Speed_50MHz初始化结构体初始化GPIO 的常用格式：//初始化PGIO_PC.4为上拉输入GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4; //PC.4 端口配置GPIO_Mode_IPU = 0x48, //上拉输入GPIO_Init(GPIOC, &GPIO_InitStructure);GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd（RCC_APB2Periph_GPIOA, ENABLE); //使能，GPIOA 时钟GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9 复用推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化GPIOA.0 发送端读GPIOA.5 的电平状态：GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_5);控制IO 口的输出状态：void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);设置GPIOA 的第1 个端口值为1，那么你只需要往寄存器BSRR 的低16 位对应位写1 即可：GPIOA->BSRR=1<<1;如果你要设置GPIOA 的第1 个端口值为0，你只需要往寄存器高16 位对应为写1 即可：GPIOA->BSRR=1<<(16+1)对应函数void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);STM32 的IO 口做输入使用的时候，是通过调用函数GPIO_ReadInputDataBit()来读取IO 口的状态的在配置STM32 外设的时候，任何时候都要先使能该外设的时钟！二、串口串口设置的一般步骤可以总结为如下几个步骤：1) 串口时钟使能，GPIO 时钟使能2) 串口复位3) GPIO 端口模式设置4) 串口参数初始化5) 开启中断并且初始化NVIC（如果需要开启中断才需要这个步骤）6) 使能串口7) 编写中断处理函数1.串口时钟使能。

一、概述在嵌入式系统中，外部中断是一种常见的事件触发机制，它能够使处理器在执行程序的过程中，及时地响应外部事件的发生，从而提高系统的实时性和稳定性。

在基于STM32F103C8T6芯片的嵌入式系统开发中，外部中断的使用具有重要的意义。

本文将介绍STM32F103C8T6外部中断的原理及其应用。

二、STM32F103C8T6外部中断的原理1. 外部中断概述外部中断是指处理器接收到外部输入信号后，及时地中断当前的程序执行，转而执行事先定义好的中断服务程序。

在STM32F103C8T6芯片中，具有多个外部中断引脚以及相关的中断控制寄存器，可以方便地实现外部中断功能。

2. 中断控制器STM32F103C8T6芯片的中断控制器包含若干中断控制寄存器，用于配置外部中断的触发条件、优先级、使能状态等。

通过对中断控制寄存器的配置，可以灵活地控制外部中断的响应行为。

3. NVICSTM32F103C8T6芯片内部集成了Nested Vectored Interrupt Controller（NVIC），负责管理和调度所有的中断源。

在实现外部中断功能时，需要通过NVIC对外部中断源进行优先级和使能的设置。

4. 外部中断触发条件在STM32F103C8T6芯片中，外部中断可以以上升沿、下降沿、上升沿和下降沿、低电平或者高电平触发。

在配置外部中断时，需要根据实际应用需求选择合适的触发条件，并进行相应的配置。

5. 外部中断服务程序一旦外部中断触发条件满足，处理器将立即响应中断，并跳转到预先定义好的外部中断服务程序中执行。

外部中断服务程序通常用于处理外部事件的逻辑，例如状态更新、数据采集、报警处理等。

三、STM32F103C8T6外部中断的应用1. 外部按键控制在很多嵌入式系统中，外部按键常常作为用户与系统交互的途径。

通过STM32F103C8T6的外部中断功能，可以轻松地实现外部按键的检测和响应，从而实现用户界面的交互控制。

stm32中断学习总结经过了两天，终于差不多能看懂32的中断了，由于是⽤的库函数操作的，所以有些内部知识并没有求甚解，只是理解知道是这样的。

但对于要做简单开发的我来说这些已经够了。

我学习喜欢从⼀个例程来看，下⾯的程序是我粘贴但是改编的，⼤部分都做了注释。

其实主要步骤就是：1、将GPIO⼝配置成中断输⼊模式。

void Init_LED(void){GPIO_InitTypeDef GPIO_InitStructure; //定义⼀个GPIO结构体变量RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC | RCC_APB2Periph_GPIOD | RCC_APB2Periph_GPIOE |RCC_APB2Periph_GPIOG, ENABLE);//使能各个端⼝时钟，GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14; //板上LED编号 D2GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOG, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13; //板上LED编号 D5GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOD, &GPIO_InitStructure);}2、这个例程是做的按键，就是你要哪个地⽅产⽣中断，然后将其所在的总线配置成中断源，然后照猫画虎，填写中断结构体成员，就是配置外部事件的模式、触发条件、使能外部触发，但是别忘了打开复⽤功能（现在我还不理解）void Init_TI_KEY(void){EXTI_InitTypeDef EXTI_InitStructure; //定义⼀个EXTI结构体变量RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE); //使能IO复⽤功能，使⽤中断功能重要/* 引脚选择 */GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource13);//配置端⼝C的13引脚为中断源重要！！板上标号INT2GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource0); //配置端⼝E的0引脚为中断源重要！！板上标号INT1/* 设置外部中断结构体的成员*/EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; //中断模式为中断模式EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发EXTI_InitStructure.EXTI_Line = EXTI_Line0 | EXTI_Line13;EXTI_InitStructure.EXTI_LineCmd = ENABLE; //使能中断线EXTI_Init(&EXTI_InitStructure); //根据参数初始化中断寄存器}3、现在就该配置中断了。

资料来源：/zzwdkxx/article/details/9036679 STM32-外部中断学习笔记2013-06-07 10:1813368人阅读评论(1) 收藏举报分类：STM32（25）目录(?)[+]中断分类STM32的EXTI控制器支持19 个外部中断/ 事件请求。

每个中断设有状态位，每个中断/ 事件都有独立的触发和屏蔽设置。

STM32的19个外部中断对应着19路中断线，分别是EXTI_Line0-EXTI_Line18：线0~15：对应外部IO口的输入中断。

线16：连接到PVD 输出。

线17：连接到RTC 闹钟事件。

线18：连接到USB 唤醒事件。

触发方式：STM32 的外部中断是通过边沿来触发的，不支持电平触发。

外部中断分组：STM32 的每一个GPIO都能配置成一个外部中断触发源，STM32 通过根据引脚的序号不同将众多中断触发源分成不同的组，比如：PA0，PB0，PC0，PD0，PE0，PF0，PG0为第一组，那么依此类推，我们能得出一共有16 组，STM32 规定，每一组中同时只能有一个中断触发源工作，那么，最多工作的也就是16个外部中断。

寄存器组EXTICR寄存器组，总共有4 个，因为编译器的寄存器组都是从0 开始编号的，所以EXTICR[0]~ EXTICR[3]，对应《STM32参考手册》里的EXTICR1~ EXTICR 4（查了好久才搞明白这个数组的含义！！）。

每个EXTICR只用了其低16 位。

EXTICR[0] ~EXTICR[3]的分配如下：EXTI寄存器的结构体：typedef struct{vu32 IMR;vu32 EMR;vu32 RTSR;vu32 FTSR;vu32 SWIER;vu32 PR;} EXTI_TypeDef;IMR：中断屏蔽寄存器这是一个32 寄存器。

但是只有前19 位有效。

当位x 设置为1 时，则开启这个线上的中断，否则关闭该线上的中断。

STM32CubeMX实战教程（三）——外部中断（中断及HAL_Delay函数避坑）在STM32CubeMX实战教程中，我们已经学习了如何使用GPIO来控制LED的亮灭。

在这篇文章中，我们将进一步学习如何使用外部中断来实现更复杂的功能。

外部中断可以使我们的微控制器能够在输入发生变化时立即做出响应。

这对于需要实时性的应用非常重要，比如按钮的按下或松开的检测。

外部中断类似于计数器，不断地检测输入引脚的变化，并在变化时触发中断。

在STM32CubeMX中配置外部中断非常简单。

我们只需要选择外部输入引脚作为中断源，然后为中断配置触发方式即可。

触发方式可以是上升沿、下降沿或双边沿触发。

但要注意的是，当使用外部中断时，我们应该避免在中断服务子程序（ISR）中使用延时函数，如HAL_Delay。

这是因为在ISR中调用延时函数会导致中断响应时间增加，从而影响其他中断的响应和整个系统的实时性。

所以在ISR中，我们只能执行最核心、最迅速的操作。

为了避免在ISR中使用延时函数，我们可以使用定时器中断来实现延时。

定时器中断是一种定期触发的中断，在ISR中我们可以通过判断定时器的计数值来实现一定时间的延时。

下面是一个使用外部中断的示例代码：```c#include "stm32f4xx_hal.h"GPIO_InitTypeDef GPIO_InitStruct;EXTI_HandleTypeDef hexti;void SysTick_Handler(void)HAL_IncTick(;HAL_SYSTICK_IRQHandler(;void EXTI_IRQHandler(void)HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0);void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) //在这里执行最核心、最迅速的操作int main(void)HAL_Init(;SystemClock_Config(;__HAL_RCC_GPIOA_CLK_ENABLE(;__HAL_RCC_SYSCFG_CLK_ENABLE(;GPIO_InitStruct.Pin = GPIO_PIN_0;GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING; GPIO_InitStruct.Pull = GPIO_PULLDOWN;HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);HAL_NVIC_SetPriority(EXTI0_IRQn, 0, 0);HAL_NVIC_EnableIRQ(EXTI0_IRQn);while (1)//在这里执行其他操作}```在这个示例中，我们使用PA0引脚，即用户按钮作为外部中断源。

STM32外部中断原理与配置STM32-外部中断原理与配置IO⼝外部中断原理概述STM32控制器⽀持的外部中断/事件请求中断线M3M4M7EXTI线0~15:对应外部IO⼝的输⼊中断。

√√√EXTI线16：连接到PVD输出。

√√√EXTI线17：连接到RTC闹钟事件。

√√√EXTI线18：连接到USB OTG FS唤醒事件。

√√√EXTI线19：连接到以太⽹唤醒事件。

√√EXTI线20：连接到USB OTG HS(在FS中配置)唤醒事件√√EXTI线21：连接到RTC⼊侵和时间戳事件。

√√EXTI线22：连接到RTC唤醒事件。

√√EXSTI线23：连接到LPTIM1异步事件√IO⼝外部中断STM32的每个IO都可以作为外部中断输⼊。

每个外部中断线可以独⽴的配置触发⽅式（上升沿，下降沿或者双边沿触发），触发/屏蔽，专⽤的状态位。

STM32供IO使⽤的中断线只有16个，但是STM32F系列的IO⼝多达上百个，STM32F103ZGT6(112),那么中断线怎么跟io⼝对应呢？GPIO和中断线映射关系GPIOx.0映射到EXTI0GPIOx.1映射到EXTI1……GPIOx.14映射到EXTI14GPIOx.15映射到EXTI15对于M4/M7，配置寄存器为SYSCFG_EXTIRx对于M3，配置寄存器为AFIO_EXTICRx如下图所⽰，EXTI0[3:0]有4个位，可以配置16个，所以可以从PA0选择到PI0。

也就是说16个中断线，最多可以处理16*16个外部引脚的中断。

可以在⼿册中找到SYSCFG 外部中断配置寄存器：16个中断线就分配16个中断服务函数？IO⼝外部中断在中断向量表中只分配了7个中断向量，也就是只能使⽤7个中断服务函数。

从表中可以看出，外部中断线5~ 9分配⼀个中断向量，共⽤⼀个服务函数外部中断线10~15分配⼀个中断向量，共⽤⼀个中断服务函数。

中断服务函数列表：EXTI0_IRQHandlerEXTI1_IRQHandlerEXTI2_IRQHandlerEXTI3_IRQHandlerEXTI4_IRQHandlerEXTI9_5_IRQHandlerEXTI15_10_IRQHandlerIO⼝外部中断HAL库配置⽅法外部中断操作使⽤到的函数分布⽂件stm32fxxx_hal_gpio.hstm32fxxx_hal_gpio.c外部中断配置：外部中断的中断线映射配置和触发⽅式都是在GPIO初始化函数中完成：GPIO_InitTypeDef GPIO_Initure;GPIO_Initure.Pin=GPIO_PIN_0; //PA0GPIO_Initure.Mode=GPIO_MODE_IT_RISING; //上升沿触发GPIO_Initure.Pull=GPIO_PULLDOWN;HAL_GPIO_Init(GPIOA,&GPIO_Initure);void HAL_GPIO_Init(GPIO_TypeDef *GPIOx, GPIO_InitTypeDef *GPIO_Init){uint32_t position;uint32_t ioposition = 0x00;uint32_t iocurrent = 0x00;uint32_t temp = 0x00;/* Check the parameters */assert_param(IS_GPIO_ALL_INSTANCE(GPIOx));assert_param(IS_GPIO_PIN(GPIO_Init->Pin));assert_param(IS_GPIO_MODE(GPIO_Init->Mode));assert_param(IS_GPIO_PULL(GPIO_Init->Pull));/* Configure the port pins */for(position = 0; position < GPIO_NUMBER; position++){/* Get the IO position */ioposition = ((uint32_t)0x01) << position;/* Get the current IO position */iocurrent = (uint32_t)(GPIO_Init->Pin) & ioposition;if(iocurrent == ioposition){/*--------------------- GPIO Mode Configuration ------------------------*//* In case of Alternate function mode selection */if((GPIO_Init->Mode == GPIO_MODE_AF_PP) || (GPIO_Init->Mode == GPIO_MODE_AF_OD)){/* Check the Alternate function parameter */assert_param(IS_GPIO_AF(GPIO_Init->Alternate));/* Configure Alternate function mapped with the current IO */temp = GPIOx->AFR[position >> 3];temp &= ~((uint32_t)0xF << ((uint32_t)(position & (uint32_t)0x07) * 4)) ;temp |= ((uint32_t)(GPIO_Init->Alternate) << (((uint32_t)position & (uint32_t)0x07) * 4));GPIOx->AFR[position >> 3] = temp;}/* Configure IO Direction mode (Input, Output, Alternate or Analog) */temp = GPIOx->MODER;temp &= ~(GPIO_MODER_MODER0 << (position * 2));temp |= ((GPIO_Init->Mode & GPIO_MODE) << (position * 2));GPIOx->MODER = temp;/* In case of Output or Alternate function mode selection */if((GPIO_Init->Mode == GPIO_MODE_OUTPUT_PP) || (GPIO_Init->Mode == GPIO_MODE_AF_PP) || (GPIO_Init->Mode == GPIO_MODE_OUTPUT_OD) || (GPIO_Init->Mode == GPIO_MODE_AF_OD)) {/* Check the Speed parameter */assert_param(IS_GPIO_SPEED(GPIO_Init->Speed));/* Configure the IO Speed */temp = GPIOx->OSPEEDR;temp &= ~(GPIO_OSPEEDER_OSPEEDR0 << (position * 2));temp |= (GPIO_Init->Speed << (position * 2));GPIOx->OSPEEDR = temp;/* Configure the IO Output Type */temp = GPIOx->OTYPER;temp &= ~(GPIO_OTYPER_OT_0 << position) ;temp |= (((GPIO_Init->Mode & GPIO_OUTPUT_TYPE) >> 4) << position);GPIOx->OTYPER = temp;}/* Activate the Pull-up or Pull down resistor for the current IO */temp = GPIOx->PUPDR;temp &= ~(GPIO_PUPDR_PUPDR0 << (position * 2));temp |= ((GPIO_Init->Pull) << (position * 2));GPIOx->PUPDR = temp;/*--------------------- EXTI Mode Configuration ------------------------*//* Configure the External Interrupt or event for the current IO */if((GPIO_Init->Mode & EXTI_MODE) == EXTI_MODE){/* Enable SYSCFG Clock */__HAL_RCC_SYSCFG_CLK_ENABLE();temp = SYSCFG->EXTICR[position >> 2];temp &= ~(((uint32_t)0x0F) << (4 * (position & 0x03)));temp |= ((uint32_t)(GPIO_GET_INDEX(GPIOx)) << (4 * (position & 0x03)));SYSCFG->EXTICR[position >> 2] = temp;/* Clear EXTI line configuration */temp = EXTI->IMR;temp &= ~((uint32_t)iocurrent);if((GPIO_Init->Mode & GPIO_MODE_IT) == GPIO_MODE_IT){temp |= iocurrent;}EXTI->IMR = temp;temp = EXTI->EMR;temp &= ~((uint32_t)iocurrent);if((GPIO_Init->Mode & GPIO_MODE_EVT) == GPIO_MODE_EVT){temp |= iocurrent;}EXTI->EMR = temp;/* Clear Rising Falling edge configuration */temp = EXTI->RTSR;temp &= ~((uint32_t)iocurrent);if((GPIO_Init->Mode & RISING_EDGE) == RISING_EDGE){temp |= iocurrent;}EXTI->RTSR = temp;temp = EXTI->FTSR;temp &= ~((uint32_t)iocurrent);if((GPIO_Init->Mode & FALLING_EDGE) == FALLING_EDGE){temp |= iocurrent;}EXTI->FTSR = temp;}}}}和串⼝中断⼀样，HAL库同样提供了外部中断通⽤处理函数HAL_GPIO_EXTI_IRQHandler，我们在外部中断服务函数中会调⽤该函数处理中断。

（stm32f103学习总结）—stm32外部中断⼀、外部中断介绍1.1 EXTI简介 EXTI简介 STM32F10x外部中断/事件控制器（EXTI）包含多达 20 个⽤于产⽣事 件/中断请求的边沿检测器。

EXTI的每根输⼊线都可单独进⾏配置，以选 择类型（中断或事件）和相应的触发事件（上升沿触发、下降沿触发或 边沿触发），还可独⽴地被屏蔽。

（stm32f103有19个）1.2 EXTI结构框图1.3 外部中断/事件线映射 STM32F10x的EXTI具有20个中断/事件线,如下：（stm32f103有19个以太⽹唤醒事件没有；stm32f107有20个） STM32F10x 的 EXTI 供外部 IO ⼝使⽤的中断线有 16 根，但是我们使⽤的 STM32F103 芯⽚却远远不⽌ 16 个 IO ⼝，那么 STM32F103 芯⽚怎么解决这个问题的呢？ 因为 STM32F103 芯⽚每个 GPIO 端⼝均有 16 个管脚，因此把每个端⼝的 16 个 IO 对应那 16 根中断线 EXTI0-EXTI15 。

⽐如：GPIOx.0-GPIOx.15(x=A,B,C,D,E，F,G)分别对应中断线 EXTI0-EXTI15，这样⼀来每个中断线就对应了最多 7 个 IO ⼝，⽐如：GPIOA.0、GPIOB.0、GPIOC.0、GPIOD.0、GPIOE.0、GPIOF.0、GPIOG.0。

但是中断线每次只能连接⼀个在 IO ⼝上，这样就需要通过 AFIO 的外部中断配置寄存器 1 的 EXTIx[3:0]位来决定对应的中断线映射到哪个GPIO 端⼝上，对于中断线映射到 GPIO 端⼝上的配置函数在stm32f10x_gpio.c 和 stm32f10x_gpio.h 中，所以使⽤到外部中断时要把这个⽂件加⼊到⼯程中，在创建库函数模板的时候我们默认已经添加。

EXTI 的 GPIO 映射图如图 18.1.3 所⽰：⼆、外部中断配置步骤 要使⽤外部中断我们就需要先配置它，通常都需经过这⼏步：（1）使能IO ⼝时钟，配置IO ⼝模式为输⼊（2）开启 AFIO 时钟，设置 IO ⼝与中断线的映射关系RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE); //开启AFIO 时钟void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource); //设置IO ⼝与中断线的映射关系即哪个io ⼝哪⼀个管脚作为中断输⼊线GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0); //这⾥以配置GPIOA ⼝ GPIOA 的第0管脚作为中断输⼊线（3）配置中断分组（NVIC ），使能中断（4）初始化EXTI ，选择触发⽅式（5）编写EXTI 中断服务函数（中断函数固件库中已经定义必须使⽤下列函数名不能⾃⼰定义）EXTI0_IRQHandlerEXTI1_IRQHandlerEXTI2_IRQHandlerEXTI3_IRQHandlerEXTI4_IRQHandlerEXTI9_5_IRQHandlerEXTI15_10_IRQHandler三、编写外部中断控制程序 要实现外部中断⽅式控制LED ，程序框架如下：（1）初始化对应端⼝的EXTI （第三部分中的1-4⼩步）1 void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);2 typedef struct3 {4 uint32_t EXTI_Line; //中断/事件线5 EXTIMode_TypeDef EXTI_Mode; //EXTI 模式6 EXTITrigger_TypeDef EXTI_Trigger; //EXTI 触发⽅式7 FunctionalState EXTI_LineCmd; //中断线使能或失能8 }EXTI_InitTypeDef ;（2）编写EXTI中断函数（3）编写主函数1/*******************************************************************************2* 函数名 : My_EXTI_Init3* 函数功能 : 外部中断初始化4* 输⼊ : ⽆5* 输出 : ⽆6*******************************************************************************/7void My_EXTI_Init(void)8{9 NVIC_InitTypeDef NVIC_InitStructure;10 EXTI_InitTypeDef EXTI_InitStructure;1112 RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE); //AFIO使能13 GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource0);//选择GPIO管脚⽤作外部中断线路14//EXTI0 NVIC 配置15 NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;//EXTI0中断通道16 NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2;//抢占优先级17 NVIC_InitStructure.NVIC_IRQChannelSubPriority =3; //⼦优先级18 NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能19 NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器20//初始化EXTI 配置21 EXTI_InitStructure.EXTI_Line=EXTI_Line0;22 EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;23 EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Rising;24 EXTI_InitStructure.EXTI_LineCmd=ENABLE;25 EXTI_Init(&EXTI_InitStructure);26}1/*******************************************************************************2* 函数名 : EXTI0_IRQHandler3* 函数功能 : 外部中断0函数4* 输⼊ : ⽆5* 输出 : ⽆6*******************************************************************************/7void EXTI0_IRQHandler(void)8{9 if(EXTI_GetITStatus(EXTI_Line3)==1) //判断EXTI中断标志位状态函数10 {11 //填写中断中需要完成的程序12 }13 EXTI_ClearITPendingBit(EXTI_Line3); //在结束中断服务函数前，清楚中断标志位1415 }。

STM32学习笔记——电源管理STM32的3种低功耗模式：1、睡眠模式__WFI(); __WFE();外部中断设置为中断模式时，__WFI()和__WFE()都能被中断唤醒；外部中断设置为事件模式时，只能唤醒__WFE();用事件唤醒时会唤醒2次，未找到原因（因按键性能不良，抖动严重）；另外事件产生时不会置位标志位，不需要清除。

从睡眠模式返回时不需要重新设置系统时钟。

唤醒任意中断或事件唤醒对应的WFE、WFI.2、停机模式使用void PWR_EnterSTOPMode(uint32_t PWR_Regulator, uint8_t PWR_STOPEntry);进入停机模式；(1) 初始化用于唤醒的中断按键,配置为中断或事件；(2) 设置停止状态时的FLASH供电或掉电；(3) 选择电压调节器的工作模式并进入停止状态；(4) 使用按键中断唤醒芯片；(5) 重启HSE时钟，使系统完全恢复停止前的状态。

重启HSE时钟函数：SYSCLKConfig_STOP();static void SYSCLKConfig_STOP(void) /* After wake-up from STOP reconfigure the system clock */{RCC_HSEConfig(RCC_HSE_ON); /* 使能HSE */while (RCC_GetFlagStatus(RCC_FLAG_HSERDY) == RESET); /* 等待HSE 准备就绪*/RCC_PLLCmd(ENABLE); /* 使能PLL */while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET); /* 等待PLL 准备就绪*/RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK); /* 选择PLL作为系统时钟源*/while (RCC_GetSYSCLKSource() != 0x08); /* 等待PLL被选择为系统时钟源*/}当进入待机和停止模式时，HSEON该位由硬件清零，外部振荡器HSE被关闭，所以如果使用到HSE，则唤醒后需要重新设置使用的HSE；当从待机和停止模式返回或用作系统时钟的外部4-16MHz振荡器发生故障时，HSI位由硬件置’1’启动内部8MHz的RC振荡器HSI 。

STM32外部中断（实现按键控制LED）引⾔“中断” 这个概念，指的是在单⽚机运⾏过程中，在指定条件发⽣时，停下当前所有⼯作，去执⾏中断处理函数内的内容。

就像我们在教室上课时，突然地震了，不出意外的话我们都需要停下⼿中学习任务，去进⾏⼀系列的避险动作。

这⼀节我们通过中断的⽅式，完成通过按键控制LED亮灭的操作。

准备环节中断相关知识STM32的中断控制器⽀持19个外部中断/事件请求。

这⼗九个外部中断为：线0~15：对应外部IO⼝的输⼊中断。

线16：连接到PVD输出。

线17：连接到连接到RTC时钟事件。

线18：连接到USB唤醒事件。

配置使⽤时，需要先将IO⼝与相应中断线的映射关系建⽴，再对其进⾏使⽤。

那映射关系是怎样的呢？GPIOx.0 ~ GPIOx.15（x = A，B，C，D，E，F，G）分别对应中断线0 ~ 15配置GPIO与中断线关系的函数是void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)eg：GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_PinSource2);把GPIO作为EXTI外部中断时，需要打开AFIO时钟。

APIO时钟何时需要打开，具体可以参考这篇⽂章：嵌套向量中断控制器（NVIC）初始化完线上中断和中断条件等内容，还需要配置中断分组。

配置中断分组之前，我们需要先确定如何进⾏分组。

这⾥就需要⽤到NVIC。

关于NVIC的具体内容可查看这篇博⽂：。

编码环节步骤初始化IO⼝输⼊开启AFIO时钟设置IO⼝与中断线的映射关系初始化线上中断、设置触发条件等配置中断分组，并使能中断编写中断服务函数main.c（以下内容均省略头⽂件）int main(void){delay_init();NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC终端分组2LED_Init();KEY_Init();EXTIX_Init(); //外部中断初始化LED1 = 0;}exti.h#ifndef __EXTI_H#define __EXIT_H#include "sys.h"void EXTIX_Init(void); //外部中断初始化#endifexti.cvoid EXTIX_Init(void){EXTI_InitTypeDef EXTI_InitStructure; //外部中断结构体初始化NVIC_InitTypeDef NVIC_InitStructure; //中断分组结构体初始化KEY_Init();RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE); //开启AFIO时钟GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0); //映射IO⼝与中断线//以下为配置中断线初始化EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; //中断模式EXTI_InitStructure.EXTI_LineCmd = ENABLE; //使能中断线EXTI_InitStructure.EXTI_Line = EXTI_Line0; //中断线标号EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising; //触发⽅式EXTI_Init(&EXTI_InitStructure);//以下为中断优先级的配置NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn; //声明使⽤的中断是哪⼀个NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; //设置抢占优先级为2 NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x03; //设置⼦优先级为3NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能中断NVIC_Init(&NVIC_InitStructure);}void EXTI0_IRQHandler(void) //中断服务函数{delay_ms(10); //软件去抖if(WK_UP==1){LED0 = !LED0;LED1 = !LED1;}EXTI_ClearITPendingBit(EXTI_Line0); //清除中断位}补充中断服务函数中断服务函数的名称是固定的，写错会导致⽆法中断。

STM32 外部中断配置总结一：触发方式STM32 的外部中断是通过边沿来触发的，不支持电平触发；二：外部中断分组STM32 的每一个GPIO 都能配置成一个外部中断触发源，STM32 通过根据引脚的序号不同将众多中断触发源分成不同的组，比如：PA0，PB0，PC0，PD0，PE0，PF0，PG0为第一组，那么依此类推，我们能得出一共有16 组，STM32 规定，每一组中同时只能有一个中断触发源工作，那么，最多工作的也就是16个外部中断。
