盘扣式脚手架计算书
1常见材料及特性
板扣式脚手架所用的基本材料主要有:钢管、挂钩、螺栓、蝴蝶螺丝等。
钢管的截面形状可以呈现为圆形、矩形、尖锥形等多种形式,它们的强度都很高,一般以Q235B钢为主,机械性能以及热处理工艺和外观表现都很稳定。
挂钩的的作用是把螺栓连接在板扣紧固件上,具有中心对对称,标准尺寸等优点。
螺栓和蝴蝶螺丝是联接板扣元件的连接件,由于它们具备良好的抗腐蚀和机械强度,它们被广泛采用于不同地方的工程。
2计算步骤
1.首先,要确定板扣式脚手架的所需材料,根据实际情况选择是圆形、矩形、尖锥形等形状的钢管。
2.其次,根据工程要求,确定所需钢管的自重和规格,确定所需的挂钩、螺栓、蝴蝶螺丝等的数量。
3.再次,计算板扣式脚手架的标准长度、上部支座板宽度及板面下部支座板宽度,并按照标准长度进行配置和拼装。
4.最后,在安装过程中,要严格检查所有配件的螺母和连接件以及板扣件的安装情况,确保所有联接部件的安全可靠。
3计算的重要性
脚手架主要用于吊装、安装建筑物、架设搁置物位等,保证安全运行是关键。
正确的计算,可以帮助我们选择合适的材料,从而减少材料的浪费,并确保材料的耐久性和服务寿命,有助于后续安装工作的顺利进行,降低施工风险。
盘扣式脚手架计算书计算依据:1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003、脚手架参数、荷载设计搭设示意图盘扣式脚手架剖面图//盘扣式脚手架平面图三、横向横杆验算承载力使用极限状态q=1.2 ×(G khg/l b+G kjb×l a/(n jg+1) )+1.4 Q×kzj × l a /( n jg +1)=1.2 ×(0.050/0.9+0.35 1.8×/(2+1))+1.4 2.0××1.8/(2+1)=1.999kN/m 正常使用极限状态q'=(G khg/l b+G kjb×l a/(n jg+1) )+Q kzj × l a /( n jg +1)=(0.050/0.9+0.35 1.8×/(2+1))+2.0 1.8×/(2+1)=1.466kN/m计算简图如下1、抗弯验算M max= ql b2/8=1.999 0×.92/8=0.202kN m·σ=M max/W=0.202 ×106/3860=52.43N/mm2≤[f]=205N/mm2满足要求2、挠度验算V max=5q'l b4/(384EI)=5 1×.466 ×9004/(384 ×206000×92800)=0.65mm≤[ ν=]min[l b/150,10] = min[900/150,10] =6mm 满足要求。
3、支座反力计算承载力使用极限状态R1=R2= ql b/2=1.999 0×.9/2=0.899kN 正常使用极限状态R1'=R2'= q'l b/2=1.466 0×.9/2=0.659kN四、间横杆验算q=1.2×(G kjg/l b+G kjb×l a/(n jg+1) )+1.4 Q×kzj×l a /( n jg +1)=1.2 ×(0.043/0.9+0.35 1.8×/(2+1))+1.4 2.0××1.8/(2+1)=1.989kN/m 正常使用极限状态q'=(G kjg/l b+G kjb ×l a/(n jg+1) )+Q kjj ×l a /( n jg +1)=(0.043/0.9+0.35 1.8×/(2+1))+2.0 1.8×/(2+1)=1.458kN/m计算简图如下1、抗弯验算M max= ql b2/8=1.989 0×.92/8=0.201kN m· σ=M max/W=0.201×106/2890=69.70N/mm2≤[f]=205N/mm2 满足要求。
盘扣式脚手架计算书计算依据:1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003一、脚手架参数二、荷载设计搭设示意图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图三、横向横杆验算承载力使用极限状态q=1.2×(G khg/l b+G kjb×l a/(n jg+1))+1.4×Q kzj×l a/(n jg+1)=1.2×(0.050/0.9+0.35×1.8/(2+1))+1.4×2.0×1.8/(2+1)=1.999kN/m正常使用极限状态q'=(G khg/l b+G kjb×l a/(n jg+1))+Q kzj×l a/(n jg+1)=(0.050/0.9+0.35×1.8/(2+1))+2.0×1.8/(2+1) =1.466kN/m计算简图如下1、抗弯验算M max=ql b2/8=1.999×0.92/8=0.202kN·mσ=M max/W=0.202×106/3860=52.43N/mm2≤[f]=205N/mm2满足要求。
2、挠度验算V max=5q'l b4/(384EI)=5×1.466×9004/(384×206000×92800)=0.65mm≤[ν]=min[l b/150,10]=min[900/150,10]=6mm满足要求。
3、支座反力计算承载力使用极限状态R1=R2=ql b/2=1.999×0.9/2=0.899kN正常使用极限状态R1'=R2'=q'l b/2=1.466×0.9/2=0.659kN四、间横杆验算承载力使用极限状态q=1.2×(G kjg/l b+G kjb×l a/(n jg+1))+1.4×Q kzj×l a/(n jg+1)=1.2×(0.043/0.9+0.35×1.8/(2+1))+1.4×2.0×1.8/(2+1)=1.989kN/m正常使用极限状态q'=(G kjg/l b+G kjb×l a/(n jg+1))+Q kjj×l a/(n jg+1)=(0.043/0.9+0.35×1.8/(2+1))+2.0×1.8/(2+1)=1. 458kN/m计算简图如下1、抗弯验算M max=ql b2/8=1.989×0.92/8=0.201kN·mσ=M max/W=0.201×106/2890=69.70N/mm2≤[f]=205N/mm2满足要求。
盘扣式脚手架计算书计算依照:1 、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102 、《建筑地基基础设计规范》GB50007-20113、《建筑构造荷载规范》 GB50009-20124、《钢构造设计规范》 GB50017-2003一、脚手架参数脚手架架体高度 H(m) 脚手架沿纵向搭设长度L(m) 25立杆纵向间距 l a(m) 立杆横向间距 l b(m)立杆步距 h(m) 脚手架总步数 n 8顶部防备栏杆高 h1(m) 纵横向扫地杆距立杆底距离 h2(mm) 200内立杆离建筑物距离 a(mm) 150 脚手架立杆安置地点混凝土板二、荷载设计脚手板种类冲压钢脚手板2 脚手板自重标准值 G kjb (kN/m )密目式安全立网自重标准值脚手板铺设方式6步 1设G kmw(kN/m 2)挡脚板种类冲压钢脚手板挡板栏杆与挡脚板自重标准值G kdb(kN/m) 挡脚板铺设方式6步 1设装饰脚手架作业层数 n zj 1 装饰脚手架荷载标准值22 Q kzj (kN/m )基本风压ω风荷载标准值ωk(kN/m2)(连墙件、立杆 0 (kN/m2),稳固性 ) 风荷载高度变化系,数μ z(连墙件、立杆稳固性 )风荷载体型系数μs搭设表示图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图三、横向横杆验算横向横杆钢管种类A-SG-1500 横向横杆自重 G khg(kN)单跨间横杆根数 n jg 2 间横杆钢管种类B-SG-1500 间横杆自重 G kjg (kN) 纵向横杆钢管种类B-SG-1500纵向横杆自重 G kzg(kN)2205横向横杆抗弯强度设计值 (f)(N/mm )4928002206000横向横杆截面惯性矩 I(mm ) 横向横杆弹性模量 E(N/mm)33860横向横杆截面抵挡矩 W(mm)承载力使用极限状态q= × (G khg/l b +G kjb ×l a/(n jg +1) )+ ×Q kzj× l a /( n jg +1) =×+×(2+1))+××(2+1)=m正常使用极限状态q '=(G /l +G ×l /(njg +1) )+Qkzj× la/( njg+1) =+ × (2+1))+ × (2+1)=mkhg bkjba计算简图以下1、抗弯验算M max=ql b2/8=×8=·m6 2 2σ=M max/W=× 10 /3860=mm≤[f]=205N/mm知足要求。
支架体系设计——碗扣式脚手架从满足施工要求、节约成本、操作方便、易为人工掌握和周围关系人接受出发,采用WDJ碗扣式支架。
经过计算与验算,决定采用的间距为60×90×120CM,即横桥向立杆间距为60CM,纵桥向90CM,横杆步距为120CM。
根据支架间距参数的数据,在碗扣式支架材料规格上采用有:立杆型号:LG—180、LG—300横杆型号:HG—60、HG—90斜杆型号:XG—300(1.8×2.4M框架斜撑)横向21排,纵向34排合计:每跨脚手架73×12.5/7.5=121.7T/跨方木横向长度13M,纵向间距0.75M41排,则方量为:0.15×0.15×13×41=12M3/跨工字钢的横向长度13M,纵向34排,则重量为:13×34=442M/跨一套脚手架按三跨加8M计(即98M),则:支架设计计算书(碗扣式脚手架)一、荷载计算:计算过程中,以7.5M的箱室范围为研究对象。
1、主梁混凝土计算:箱梁截面积计算:(6.4+1.1)×1.75-(6.4/2-0.45/2)×1.35×2+0.4×0.3×4+0.3×0.2×4=5.8125M2纵向每延米混凝土重:5.8125×1×2450=14.24T2、钢筋重量计算:纵桥向每延米钢筋重量(包括:钢筋、钢绞线、锚具等):全断面钢筋重:1862146.99+11898.78+247110.12=2121155.89kg翼缘板钢筋重:60×179.8×3×2×0.888+5.845×2×1.578×1130×3×2=182547.9kg箱室钢筋重:2121155.89-182547.9=1938607.99kg=1938.608T每延米箱室钢筋重:1938.608/(18×30)=3.59T3、主梁底模重量计算:木模5cm厚,纵桥向每延米重量:7.5×0.05×0.8=0.3T用组合钢模板20cm×1.5m 每块10kg,纵向每延米:7.5/0.2×10=308kg=0.38T 0.38/1.5=0.253T4、侧模计算:面板2.5mm厚,加劲肋8mm厚,1m一块,竖向4个,横向8个,高度60mm, [(3.92×4+1×8)×0.008×0.06+3.92×1×0.0025]×7.8×103=165kg 两侧总量:165×2=330kg=0.33T5、箱梁内模重量计算:(2×2.175+0.5×2+0.85×2+0.36×2)×0.05×1×0.8×103×2=0.622T木模3.885×2×2×10kg /0.3=0.518T 组合钢模板6、底模下枕木重量计算:15×15cm2横桥向、纵桥向间距 0.75m7.5×0.152×(30/0.75+1) ×0.8×103=5.535T/跨纵向每延米:5.535/30=0.1845T/m7、施工荷载采用纵桥向每延米:1.5T8、以上荷载汇总如下:木模:14.24+3.59+0.3+0.33+0.622+0.1845+1.5=20.7665T钢模:14.24+3.59+0.253+0.33+0.518+0.1845+1.5=20.6155T9、取安全系数为1.25,则计算荷载为:木模:20.7665×1.25=25.9581T钢模:20.6155×1.25=25.7694T10、立杆允许荷载:步距为0.6m P max=40.0kn/根=4T/根步距为1.2m P max=30.0kn/根=3T/根步距为1.8m P max=25.0kn/根=2.5T/根步距为2.4m P max=20.0kn/根=2.07T/根我们采用步距1.20m,则每延米需用9根立杆支撑。

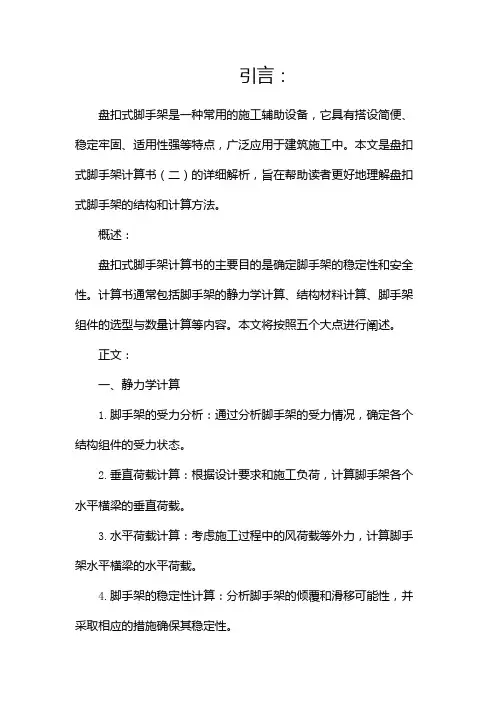

盘扣式脚手架计算书盘扣式脚手架计算书1. 引言1.1 背景1.2 目的2. 定义与术语2.1 盘扣式脚手架2.2 计算书3. 盘扣式脚手架计算标准3.1 国家标准3.2 行业标准4. 盘扣式脚手架计算流程4.1 起始条件与输入数据4.2 计算方法4.2.1 结构分析方法4.2.2 荷载计算方法4.2.3 刚度计算方法4.2.4 安全系数计算方法4.2.5 脚手架稳定性计算方法4.3 计算示例与结果分析5. 盘扣式脚手架计算书编写要点5.1 整体框架5.2 细化章节5.3 数据来源与准确性5.4 格式规范6. 附件6.1 设计图纸6.2 材料清单6.3 计算表格7. 法律名词及注释7.1 盘扣式脚手架安全管理条例 7.2 建筑工程安全生产管理条例 7.3 建筑法规7.4 脚手架结构设计规范附件:1. 设计图纸- 图纸1: 结构图- 图纸2: 细部连接图2. 材料清单- 清单1: 钢管- 清单2: 节点连接器- 清单3: 扣件3. 计算表格- 表格1: 荷载计算表- 表格2: 安全系数计算表- 表格3: 结构刚度计算表法律名词及注释:1. 盘扣式脚手架安全管理条例: 国家针对盘扣式脚手架的安全管理制定的法规。
2. 建筑工程安全生产管理条例: 国家建筑工程项目的安全生产管理相关法规。
3. 建筑法规: 国家关于建筑工程设计、施工与验收的法律法规。
4. 脚手架结构设计规范: 行业针对脚手架结构设计所制定的规范。
型钢悬挑脚手架(盘扣式)计算书计算依据1、《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T 231-20212、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计标准》GB50017-20175、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数风荷载标准值ωk(kN/m2)(连墙件、立杆稳定性) 基本风压ω0(kN/m2) 0.30.379,0.33 风荷载高度变化系数μz(连墙件、立杆稳定性)1.264,1.1风荷载体型系数μs 1搭设示意图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图三、横向横杆验算纵横向水平杆钢管类型Φ48×2.5纵横向水平杆钢管每米自重m2(kN/m) 0.028横向横杆抗弯强度设计值(f)(N/mm2) 205 横向横杆截面惯性矩I(mm4) 92800 横向横杆弹性模量E(N/mm2) 206000 横向横杆截面抵抗矩W(mm3) 3860 脚手板类型定型钢脚手板单块脚手板宽度b(mm) 250 单块脚手板一侧爪钩数量j(只) 2 爪钩间距s(mm) 200 承载能力极限状态:q=b(1.3×G kjb+1.5×Q kzj)=0.25×(1.3×0.35+1.5×2)=0.864kN/ml a=1.5m, 脚手板通过爪钩传递给横杆的支座反力为:R=ql a/j=0.864×1.5/2=0.648kN横杆自重设计值:q1=1.3m2=1.3×0.028=0.036kN/m正常使用极限状态:q'=b(G kjb+Q kzj)=0.25×(0.35+2)=0.588kN/ml a=1.5m, 脚手板通过爪钩传递给横杆的支座反力为:R'=q'l a/j=0.588×1.5/2=0.441kN横杆自重标准值:q1'=m2=0.028kN/ml=l b=0.9m,计算简图如下1、抗弯验算弯矩图(kN·m)M max=0.489kN·mσ=γ0M max/W=1×0.489×106/3860=126.801N/mm2≤[f]/γR=205/1=205N/mm2 满足要求。
