电气设备的选择与校验.pptx

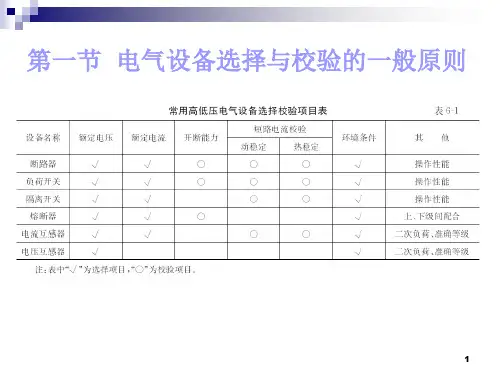

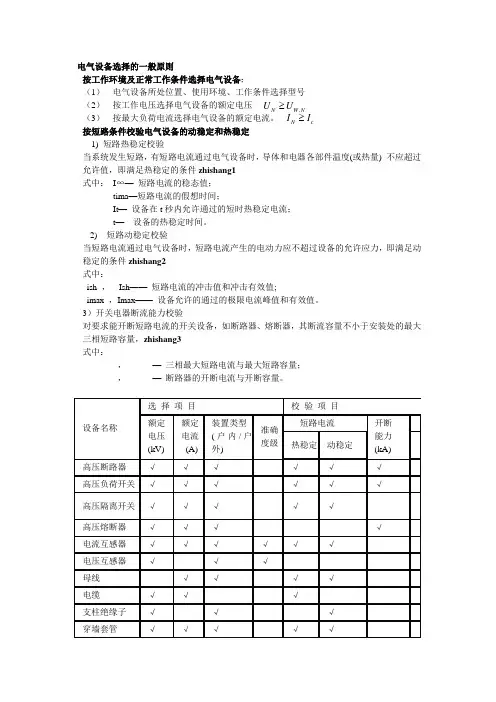

电气设备选择的一般原则按工作环境及正常工作条件选择电气设备；（1） 电气设备所处位置、使用环境、工作条件选择型号 （2） 按工作电压选择电气设备的额定电压 （3） 按最大负荷电流选择电气设备的额定电流。

按短路条件校验电气设备的动稳定和热稳定 1) 短路热稳定校验 当系统发生短路，有短路电流通过电气设备时，导体和电器各部件温度(或热量) 不应超过允许值，即满足热稳定的条件zhishang1 式中： I ∞— 短路电流的稳态值； tima —短路电流的假想时间；It — 设备在t 秒内允许通过的短时热稳定电流； t — 设备的热稳定时间。

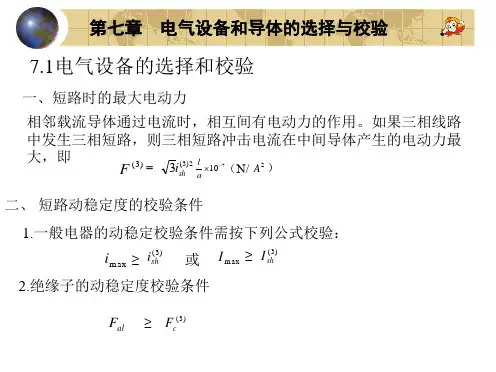

2)短路动稳定校验当短路电流通过电气设备时，短路电流产生的电动力应不超过设备的允许应力，即满足动稳定的条件zhishang2 式中：ish ， Ish —— 短路电流的冲击值和冲击有效值;imax ，Imax —— 设备允许的通过的极限电流峰值和有效值。

3）开关电器断流能力校验对要求能开断短路电流的开关设备，如断路器、熔断器，其断流容量不小于安装处的最大三相短路容量，zhishang3 式中：， — 三相最大短路电流与最大短路容量； ， — 断路器的开断电流与开断容量。

.N W N U U ≥N c I I ≥高压开关电器的选择☐ 高压断路器、高压熔断器、高压隔离开关和高压负荷开关 1）根据使用环境和安装条件选择设备型号；2）正常工作条件下，选择设备额定电压和额定电流 3） 按最大可能的短路电流校验动稳定性和热稳定性zhishang44）开关电器断流能力校验例5-1 ：试选择某35KV 户内型变电所主变压器二次侧高压开关柜的高压断路器，已知变压器35/10.5KV ，5000KV A ，三相最大短路电流3.35KA ，冲击短路电流8.54KA ，三相短路容量60.9MV A ，继电保护动作时间1.1S 。

解:1）变压器工作环境选择类型：户内，故选择户内少油断路器 2）二次侧线路电压选择断路器额定电压，变压器二次侧的额定电流来选择断路器额定电流；3）高压断路器动稳定和热稳定性校验4）利用最大开断电流校验高压断路器断流能力高压断路器选择校验表 jianbiao 高压隔离开关的选择☐ 只用于电气隔离而不能分断正常负荷电流和短路电流，不需校验其断流能力。

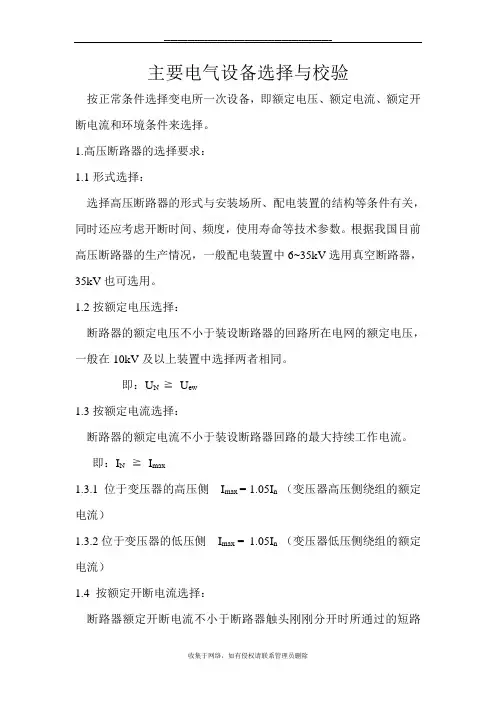

主要电气设备选择与校验按正常条件选择变电所一次设备，即额定电压、额定电流、额定开断电流和环境条件来选择。

1.高压断路器的选择要求：1.1形式选择：选择高压断路器的形式与安装场所、配电装置的结构等条件有关，同时还应考虑开断时间、频度，使用寿命等技术参数。

根据我国目前高压断路器的生产情况，一般配电装置中6~35kV选用真空断路器，35kV也可选用。

1.2按额定电压选择：断路器的额定电压不小于装设断路器的回路所在电网的额定电压，一般在10kV及以上装置中选择两者相同。

即：U N ≧U ew1.3按额定电流选择：断路器的额定电流不小于装设断路器回路的最大持续工作电流。

即：I N≧I max1.3.1 位于变压器的高压侧I max= 1.05I n （变压器高压侧绕组的额定电流）1.3.2位于变压器的低压侧I max= 1.05I n （变压器低压侧绕组的额定电流）1.4 按额定开断电流选择：断路器额定开断电流不小于断路器触头刚刚分开时所通过的短路电流。

1.5校验动稳定：断路器的额定峰值耐受电流（i p）不小于通过断路器的最大三相短路冲击电流。

即：i p ≧i(3)im1.6 校验热稳定：断路器允许的最大短路热效应（I2t×t）不小于短路热效应（Q k）即：I2t×t≧Q k2.高压断路器的选择与校验：2.1 10kV母线进线侧依据额定电压、额定电流、以及额定开断电流等工作条件。

宜选择少油断路器SN10-10/3000-43.32.1.1 动稳定校验i p =130kA i(3)im =83.55kA故满足条件i p ≧i(3)im2.1.2 热稳定校验I2t×t =3749.78(kA2·s)Q k =2812.34(kA2·s)故满足条件I2t×t≧Q k2.2 110kV母线进侧依据额定电压、额定电流、以及额定开断电流等工作条件。

宜选择LW6-1322.2.1 动稳定校验i p = 100kA i(3)im =23.44kA满足i p ≧i(3)im2.2.2 热稳定校验I2t×t =4800(kA2·s) Q k =212.1(kA2·s)故满足条件I2t×t≧Q k云南蒙自高级中学18-19学度高二上学期年末考试--语文命题人：李美芬注意:1、本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(主观题)两部分，满分150分，考试时间150分钟.2、第Ⅰ、Ⅱ卷答案一律写在答题卡上，否则不得分.考试结束只交答题卡.第Ⅰ卷（选择题，共30分）一、（12分，每小题3分）1、下列词语中加点旳字，注音完全正确旳一组是( )A．祚．薄涸．辙剽．掠未雨绸缪．（móu）雕楼玉砌．（qì）B．讥诮．（xiào）岩扉．(fēi ) 刈．旗 (yì) 鼎铛．玉石 惊风乱飐．(zhǎn )C．央浼．（měi）矜．悯尺牍．（dú）决．起而飞妃嫔．媵嫱D．旌旆．（pèi）拔擢．（zhuó）岑．寂 (cén) 钟鼓馔．玉命途多舛．（chuǎn）2、下列各句中，加点旳成语使用恰当旳一项是( )A．青年人应响应党中央号召，立定为中华民族伟大复兴而读书旳远大志向，不为任何蜗角虚名．．．．所困.．．．．，蝇头微利B．这些年轻旳科学家决心以无所不为．．．．旳勇气，克服重重困难，去探索大自然旳奥秘.C．他儿子正值豆蔻年华．．．．，理应专注于科学文化知识旳学习，没想到却整天沉迷于网络游戏，现在连初中都读不下去了.D．使用我厂生产旳涂料装饰您旳居室，保您蓬荜生辉．．．．.3、下列各句中，没有语病旳一句是（）A．前不久，在加拿大召开旳有20个国家、400多位科学家参加旳第八届激光学术会议上，这两篇论文受到高度重视，给予了颇高旳评价.B．文章旳中心思想确定以后，还要根据中心思想旳需要，认真地组织、选择材料.C．参加“西部形象小姐”选拔赛旳佳丽们，各有独特风格不同，有旳气质高雅，有旳容貌出众，有旳技艺不凡.。
