电气设备的选择与校验知识

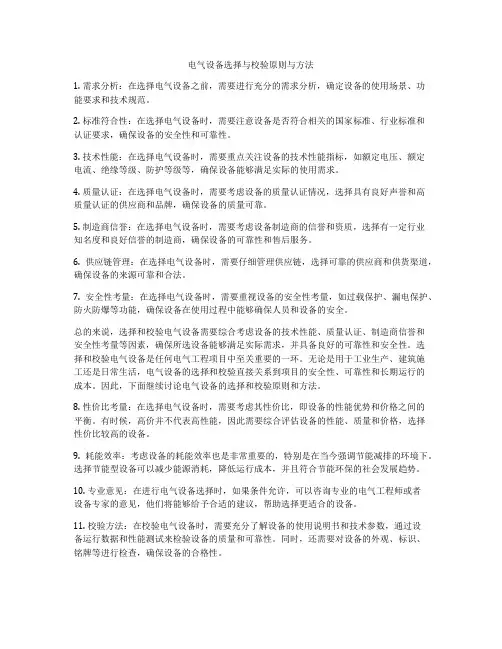

电气设备选择与校验原则与方法1. 需求分析：在选择电气设备之前，需要进行充分的需求分析，确定设备的使用场景、功能要求和技术规范。

2. 标准符合性：在选择电气设备时，需要注意设备是否符合相关的国家标准、行业标准和认证要求，确保设备的安全性和可靠性。

3. 技术性能：在选择电气设备时，需要重点关注设备的技术性能指标，如额定电压、额定电流、绝缘等级、防护等级等，确保设备能够满足实际的使用需求。

4. 质量认证：在选择电气设备时，需要考虑设备的质量认证情况，选择具有良好声誉和高质量认证的供应商和品牌，确保设备的质量可靠。

5. 制造商信誉：在选择电气设备时，需要考虑设备制造商的信誉和资质，选择有一定行业知名度和良好信誉的制造商，确保设备的可靠性和售后服务。

6. 供应链管理：在选择电气设备时，需要仔细管理供应链，选择可靠的供应商和供货渠道，确保设备的来源可靠和合法。

7. 安全性考量：在选择电气设备时，需要重视设备的安全性考量，如过载保护、漏电保护、防火防爆等功能，确保设备在使用过程中能够确保人员和设备的安全。

总的来说，选择和校验电气设备需要综合考虑设备的技术性能、质量认证、制造商信誉和安全性考量等因素，确保所选设备能够满足实际需求，并具备良好的可靠性和安全性。

选择和校验电气设备是任何电气工程项目中至关重要的一环。

无论是用于工业生产、建筑施工还是日常生活，电气设备的选择和校验直接关系到项目的安全性、可靠性和长期运行的成本。

因此，下面继续讨论电气设备的选择和校验原则和方法。

8. 性价比考量：在选择电气设备时，需要考虑其性价比，即设备的性能优势和价格之间的平衡。

有时候，高价并不代表高性能，因此需要综合评估设备的性能、质量和价格，选择性价比较高的设备。

9. 耗能效率：考虑设备的耗能效率也是非常重要的，特别是在当今强调节能减排的环境下。

选择节能型设备可以减少能源消耗，降低运行成本，并且符合节能环保的社会发展趋势。

10. 专业意见：在进行电气设备选择时，如果条件允许，可以咨询专业的电气工程师或者设备专家的意见，他们将能够给予合适的建议，帮助选择更适合的设备。

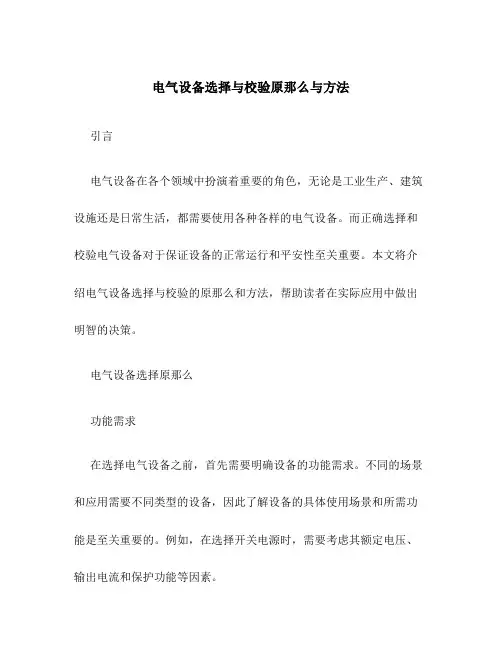

电气设备选择与校验原那么与方法引言电气设备在各个领域中扮演着重要的角色，无论是工业生产、建筑设施还是日常生活，都需要使用各种各样的电气设备。

而正确选择和校验电气设备对于保证设备的正常运行和平安性至关重要。

本文将介绍电气设备选择与校验的原那么和方法，帮助读者在实际应用中做出明智的决策。

电气设备选择原那么功能需求在选择电气设备之前，首先需要明确设备的功能需求。

不同的场景和应用需要不同类型的设备，因此了解设备的具体使用场景和所需功能是至关重要的。

例如，在选择开关电源时，需要考虑其额定电压、输出电流和保护功能等因素。

质量和品牌信誉电气设备的质量是确保其正常运行和使用寿命的关键。

选择有高质量和良好信誉的品牌可以降低设备故障和问题的风险。

在选择设备时，可以通过查看产品的质量认证和用户评价等途径来评估其质量和可靠性。

维护和支持效劳电气设备的维护和支持效劳也是选择适宜设备的重要考虑因素。

在设备使用过程中，可能会遇到各种问题和故障，如果设备供应商提供有良好的技术支持和售后效劳，将能够更好地解决问题并确保设备的正常运行。

电气设备校验方法标准检测通过参照相关的标准检测设备能否满足要求。

以国家或行业标准为依据，对设备进行电气参数的检测和校验。

这些参数包括额定电压、额定功率、漏电流等等。

根据具体的标准要求，对设备进行测量和检验。

外观检查除了电气参数之外，还需要进行设备的外观检查。

这包括检查设备是否有明显的损坏或磨损，是否有松动或锈蚀的地方。

外观检查可以帮助判断设备的质量和使用寿命。

功能测试对于某些设备，特别是复杂的电气设备，需要进行功能测试来验证其性能和功能。

这些测试可以包括模拟设备的实际使用场景，并观察其运行情况。

通过功能测试，可以确保设备在实际使用中能够满足预期的功能需求。

平安性校验电气设备的平安性是至关重要的，因此在校验过程中需要特别关注平安性。

这包括检查设备的绝缘性能和接地是否良好，以及设备是否符合相关的平安标准。

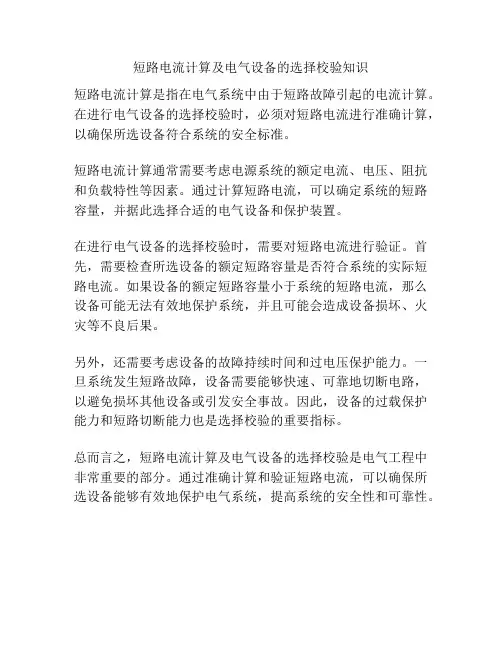

短路电流计算及电气设备的选择校验知识
短路电流计算是指在电气系统中由于短路故障引起的电流计算。

在进行电气设备的选择校验时，必须对短路电流进行准确计算，以确保所选设备符合系统的安全标准。

短路电流计算通常需要考虑电源系统的额定电流、电压、阻抗和负载特性等因素。

通过计算短路电流，可以确定系统的短路容量，并据此选择合适的电气设备和保护装置。

在进行电气设备的选择校验时，需要对短路电流进行验证。

首先，需要检查所选设备的额定短路容量是否符合系统的实际短路电流。

如果设备的额定短路容量小于系统的短路电流，那么设备可能无法有效地保护系统，并且可能会造成设备损坏、火灾等不良后果。

另外，还需要考虑设备的故障持续时间和过电压保护能力。

一旦系统发生短路故障，设备需要能够快速、可靠地切断电路，以避免损坏其他设备或引发安全事故。

因此，设备的过载保护能力和短路切断能力也是选择校验的重要指标。

总而言之，短路电流计算及电气设备的选择校验是电气工程中非常重要的部分。

通过准确计算和验证短路电流，可以确保所选设备能够有效地保护电气系统，提高系统的安全性和可靠性。

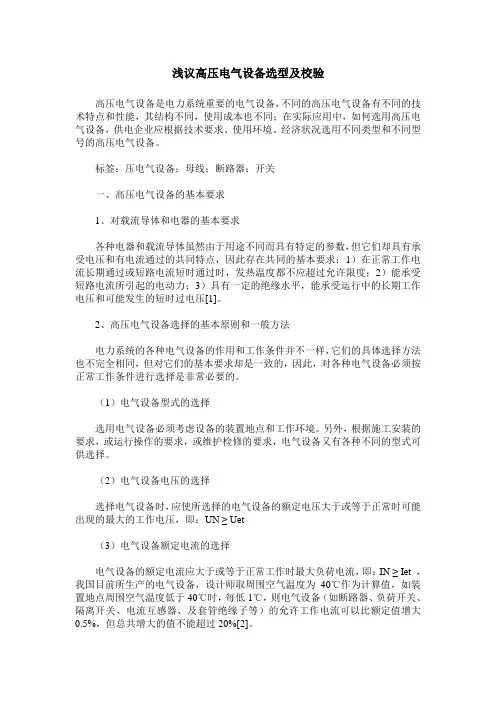

浅议高压电气设备选型及校验高压电气设备是电力系统重要的电气设备，不同的高压电气设备有不同的技术特点和性能，其结构不同，使用成本也不同；在实际应用中，如何选用高压电气设备，供电企业应根据技术要求、使用环境、经济状况选用不同类型和不同型号的高压电气设备。

标签：压电气设备；母线；断路器；开关一、高压电气设备的基本要求1、对载流导体和电器的基本要求各种电器和载流导体虽然由于用途不同而具有特定的参数，但它们却具有承受电压和有电流通过的共同特点，因此存在共同的基本要求：1）在正常工作电流长期通过或短路电流短时通过时，发热温度都不应超过允许限度；2）能承受短路电流所引起的电动力；3）具有一定的绝缘水平，能承受运行中的长期工作电压和可能发生的短时过电压[1]。

2、高压电气设备选择的基本原则和一般方法电力系统的各种电气设备的作用和工作条件并不一样，它们的具体选择方法也不完全相同，但对它们的基本要求却是一致的，因此，对各种电气设备必须按正常工作条件进行选择是非常必要的。

（1）电气设备型式的选择选用电气设备必须考虑设备的装置地点和工作环境。

另外，根据施工安装的要求，或运行操作的要求，或维护检修的要求，电气设备又有各种不同的型式可供选择。

（2）电气设备电压的选择选择电气设备时，应使所选择的电气设备的额定电压大于或等于正常时可能出现的最大的工作电压，即：UN ≥ Uet（3）电气设备额定电流的选择电气设备的额定电流应大于或等于正常工作时最大负荷电流，即：IN ≥ Iet ，我国目前所生产的电气设备，设计师取周围空气温度为40℃作为计算值，如装置地点周围空气温度低于40℃时，每低1℃，则电气设备（如断路器、负荷开关、隔离开关、电流互感器、及套管绝缘子等）的允许工作电流可以比额定值增大0.5%，但总共增大的值不能超过20%[2]。

正常工作条件是指电器的额定电压和额定电流，额定电压的选择，电器的额定电压就是铭牌上标出的电压。

另外，电器还有最大工作电压，电器长期运行所允许的最大电压。

电气设备的选择与校验知识引言电气设备在现代生活中扮演着重要的角色。

无论是家庭、工业还是商业环境，我们都离不开各种电气设备。

然而，由于电气设备的种类繁多和功能复杂，如何选择合适的电气设备并确保其正常运行成为了一个挑战。

本文将介绍电气设备的选择与校验知识，帮助读者在购买和使用电气设备时做出明智的决策。

选择电气设备的要素功能需求在选择电气设备之前，首先需要明确设备的功能需求。

不同的环境和应用场景对电气设备的功能要求各不相同。

例如，在家庭环境中，我们可能需要选择一台功耗较低、安全可靠、易于操作的电视机；而在工业环境中，我们可能需要选择一台输出功率较高、抗干扰能力较强的变频器。

因此，在选择电气设备之前，要仔细分析自己的需求，并将其与设备的功能进行匹配。

性能参数除了功能需求之外，性能参数也是选择电气设备的重要考虑因素。

不同的电气设备有不同的性能参数，这些参数直接关系到设备的性能和使用寿命。

常见的性能参数包括功率、电压、频率、效率等。

例如，选择一台功率过小的电气设备可能无法满足需求；选择一台电压不匹配的电气设备可能会损坏其他设备。

因此，在选择电气设备之前，要充分了解设备的性能参数，并确保其满足实际需求。

品牌信誉品牌信誉是选择电气设备时需要考虑的另一个重要因素。

优质的品牌通常有良好的信誉和口碑，其产品质量和服务也更可靠。

选择知名品牌的电气设备可以降低质量问题和售后服务的风险。

因此，在选择电气设备时，可以参考其他用户的评价和专业人士的建议，选择具有良好信誉的品牌。

电气设备的校验方法选择合适的电气设备是第一步，正确校验设备的性能和质量也是至关重要的。

以下是一些常用的电气设备校验方法：观察外观外观是电气设备性能和质量的一个重要指标。

一个外观精美、结构合理的电气设备通常也意味着其内部构造和工艺质量较好。

因此，在购买电气设备时，可以通过观察外观的细节来判断其品质，如是否有明显的瑕疵、是否有完整的标识和说明等。

检测工作状态电气设备的正常工作状态是其性能和质量的重要体现。

第6章电气设备及导线截面的选择和校验本章首先讲述高低压一次设备选择和校验的一般条件和具体项目，最后讲述导线及电缆截面的选择和校验（关于母线的短路稳定性校验见3.4.4）。

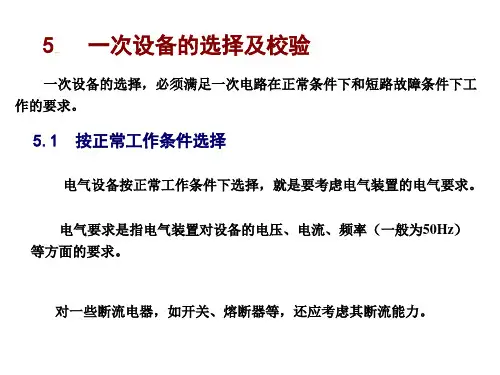

第6章电气设备及导线截面的选择和校验6.1互感器的选择和校验电气设备的选择和校验导线和电缆截面的选择和计算6.26.36.1 电器设备的选择和校验高压一次设备的选择，必须满足一次电路在正常条件下和短路故障条件下工作的要求，同时设备应工作安全可靠，运行维护方便，投资经济合理。

电气设备按正常工作条件进行选择，就是要考虑电气设备装设的环境条件和电气。

要求：环境条件是指电气设备所处的位置（户内或户外）、环境温度、海拔高度以及有无防尘、防腐、防火、防爆等要求；电气要求是指电气设备对电压、电流、频率等方面的要求；对开关类电气设备还应考虑其断流能力。

电气设备按短路故障条件下进行校验，就是要按最大可能的短路电流校验设备的动、热稳定度，以保证电气设备在短路故障时不致损坏。

高压一次设备的选择校验项目和条件如表6-1中所示。

另外，高压开关柜与低压配电屏的选择，应满足变配电所一次电路供电方案的要求，依据技术经济指标，选择出合适的型式及一次线路方案编号，并确定其中所有一、二次设备的型号规格。

在向开关电器厂订购设备时，还应向厂家提供一、二次电路图纸及有关技术资料。

低压一次设备的选择，与高压一次设备的选择一样，必须满足在正常条件下和短路故障条件下工作的要求，同时设备应工作安全可靠，运行维护方便，投资经济合理。

低压一次设备的选择校验项目见表6-1所列。

表6-1高低压电气设备选择校验的项目及条件电气设备名称正常工作条件选择短路电流校验电压（kV）电流（A）断流能力（kA）动稳定度热稳定度高低压熔断器√√√××高压隔离开关√√×√√低压刀开关×√√——高压负荷开关√√√√√低压负荷开关√√√××高压断路器√√√√√低压断路器√√√——电流互感器√√×√√电压互感器√××××电容器√××××母线×√×√√电缆、绝缘导线√√××√支柱绝缘子√××√×套管绝缘子√√×√√选择校验的条件电气设备的额定电压应大于安装地点的额定电压电气设备的额定电流应大于通过设备的计算电流开关设备的开断电流（或功率）应大于设备安装地点可能的最大开断电流（或功率）按三相短路冲击电流值校验按三相短路稳态电流值校验注：⒈表中“√”表示必须校验，“×”表示不必校验，“—”表示可不校验。

电气设备选择的一般原则按工作环境及正常工作条件选择电气设备；（1） 电气设备所处位置、使用环境、工作条件选择型号 （2） 按工作电压选择电气设备的额定电压（3） 按最大负荷电流选择电气设备的额定电流。

按短路条件校验电气设备的动稳定和热稳定 1) 短路热稳定校验当系统发生短路，有短路电流通过电气设备时，导体和电器各部件温度(或热量) 不应超过允许值，即满足热稳定的条件zhishang1 式中： I ∞— 短路电流的稳态值； tima —短路电流的假想时间；It — 设备在t 秒内允许通过的短时热稳定电流； t — 设备的热稳定时间。

2)短路动稳定校验当短路电流通过电气设备时，短路电流产生的电动力应不超过设备的允许应力，即满足动稳定的条件zhishang2 式中：ish ， Ish —— 短路电流的冲击值和冲击有效值;imax ，Imax —— 设备允许的通过的极限电流峰值和有效值。

3）开关电器断流能力校验对要求能开断短路电流的开关设备，如断路器、熔断器，其断流容量不小于安装处的最大三相短路容量，zhishang3 式中：.N W NU U ≥N cI I ≥， — 三相最大短路电流与最大短路容量； ， — 断路器的开断电流与开断容量。

高压开关电器的选择高压断路器、高压熔断器、高压隔离开关和高压负荷开关 1）根据使用环境和安装条件选择设备型号； 2）正常工作条件下，选择设备额定电压和额定电流 .N W NU U ≥N cI I ≥3） 按最大可能的短路电流校验动稳定性和热稳定性zhishang44）开关电器断流能力校验例5-1 ：试选择某35KV 户内型变电所主变压器二次侧高压开关柜的高压断路器，已知变压器35/10.5KV ，5000KVA ，三相最大短路电流3.35KA ，冲击短路电流8.54KA ，三相短路容量60.9MVA ，继电保护动作时间1.1S 。

解:1）变压器工作环境选择类型：户内，故选择户内少油断路器2）二次侧线路电压选择断路器额定电压，变压器二次侧的额定电流来选择断路器额定电流；3）高压断路器动稳定和热稳定性校验4）利用最大开断电流校验高压断路器断流能力高压断路器选择校验表 jianbiao 高压隔离开关的选择只用于电气隔离而不能分断正常负荷电流和短路电流，不需校验其断流能力。
