锁相放大器基本原理锁相放大器（lock-in amplifier）是一种高精度的电子测量设备，是利用同步检测技术对弱信号进行放大的一种方法。

它可以通过抑制噪声，增加测量信号的信噪比，从而提高测量精度。

锁相放大器广泛应用于科学研究、精密测量、信号处理等领域。

锁相放大器的基本原理是通过与输入信号进行相位锁定，以获得信号的正弦成分，并通过放大和滤波等处理，最终得到一个精确测量值。

下面将详细介绍锁相放大器的工作原理。

1. 相位锁定锁相放大器需要获取一个参考信号，通常通过输入到参考输入端口上，这个参考信号可以是一个外部信号源产生的参考信号，也可以是输入信号中的某一部分。

锁相放大器将参考信号分成两个信号，一个是正弦波（reference signal），另一个是余弦波（quadrature signal）。

锁相放大器接收到待测信号后，将待测信号与正弦波相乘，经过低通滤波器后输出相干检测信号（in-phase signal），再将待测信号与余弦波相乘，经过低通滤波器后输出正交检测信号（quadrature signal）。

这两个信号的相位差就是输入信号的相位。

将相干检测信号和正交检测信号分别输入到两个输入通道后，通过比例放大器放大信号的幅度，使待测信号和参考信号的相位锁定。

2. 信号放大锁相放大器通过放大信号的幅度来提高测量的灵敏度。

通常情况下，锁相放大器的放大倍数可达到几百万倍。

锁相放大器的放大倍数和滤波器的带宽有密切的关系。

放大倍数越大，需要的滤波器带宽越小。

3. 滤波处理锁相放大器采用低通滤波器对输入信号进行滤波处理。

滤波器的带宽可以通过滤波器控制电路进行调节。

对于较宽的带宽，锁相放大器可以对高频噪声信号进行有效抑制，提高信号的信噪比。

对于较小的带宽，锁相放大器可以提高信号的时域和频域分辨率。

4. 数据输出锁相放大器最终输出的是经过放大和滤波处理后的幅度和相位信息。

通过这些信息，可以得到一个精确的测量值。

锁相放大器原理锁相放大器是一种高灵敏度、高稳定性的测量仪器，主要用于测量高精度的弱信号，如光信号和电信号。

其原理是利用参考信号和待测信号的相位差，进行频率选择和信号增益放大。

锁相放大器基本原理是通过一个正弦参考信号和待测信号在相位上的比较来测量待测信号的幅度和相位差。

在锁相放大器中，参考信号经过参考信号发生器产生，同时作为激励信号送入模拟电路，待测信号则在探测器中测量得到，然后送入锁相放大器。

在锁相放大器中，待测信号与参考信号混频，同时将混频信号分为正弦和余弦两路。

正弦和余弦两路信号分别经过相移器和低通滤波器，得到相位和幅度信息，最终输出通过运算放大器得到的结果。

锁相放大器最大特点是可以通过不同相位角的乘法器来进行相位选择，使得信号在不同相角的幅度值得到不同的权重，从而提高锁相放大器的灵敏度和稳定性。

锁相放大器主要有四个部分组成：参考信号发生器、混频器、相位选择器和低通滤波器。

参考信号发生器用于产生基准信号以及参考信号，基准信号一般是一定频率和幅度的正弦波。

混频器用于将待测信号与参考信号进行混频，在混频时需要注意保证混频信号在频率范围内。

相位选择器一般包括相移器、乘法器、运算放大器等，用于对混频信号进行相位角的选择，从而提高锁相放大器的灵敏度和稳定性。

低通滤波器主要用于滤除混频信号中的高频噪声，提高测量精度。

锁相放大器具有很多优点。

首先，相比于其他测量仪器，锁相放大器具有较高的灵敏度和低的噪声；其次，相位选择器可以实现对混频信号相位的选取，提高了系统的稳定性；最后，锁相放大器具备强抗干扰性，能够有效地抑制外部干扰信号，提高测量精度。

锁相放大器广泛应用于生物医学、光学、物理、电学等领域。

其中，在光学领域，锁相放大器主要用于实现光学检测和光学成像；在电学领域，锁相放大器主要用于检测直流信号和交流信号的分量，同时也可以用于测量电容、电感和电阻等电学元件的参数。

在物理领域，锁相放大器主要用于精密时间测量和振动测量等领域。

锁相放大器锁相放大器是一种高性能的通用测量仪器,它能精确地测量被掩埋在噪音中的微弱信号。

随着科学技术的飞速发展,在电子学、信息科学、光学、电磁学、低温物理等许多领域,越来越需要测量深埋在噪音中的微弱信号。

本文介绍了一种低成本,灵活性高的缩相器。

特别在系统检测精确、性能指标、稳定性与抗干扰方面,达到理想效果。

一、锁相放大器 锁相放大器是检测淹没在噪声中的微弱信号的仪器。

它作为一种信号恢复仪器,在弱信号测量中的重要作用,已经引起人们越来越广泛的重视。

1·锁相放大器的研究背景 锁相放大器(Lock- in Amplifier, LIA)不仅能像选频放大器那样利用信号的频率特性,还抓住了信号的相位特点,即“锁定”了被测信号的相位。

它的等效噪声带宽非常窄,一般可以做到1mHz,远比选频放大器的带宽窄。

因此,基于锁相放大器所具有的输出稳定性、强有力滤除噪声的能力以及能将深埋在噪声中的微弱信号提取出来并加以放大的优良特性,应当选用锁相放大器。

2·锁相放大器的理论分析与设计要求 (1)锁相放大器的工作原理 锁相放大器采用的是外差式振荡技术,它把被测量的信号通过频率变换的方式转变成为直流。

即利用锁相放大器中的信号相关原理,对两个混有噪声的周期信号进行相乘和积分处理后,将信号从噪声中检测出来,并达到通过互相关运算削弱噪声影响的目的。

设是伴有噪声的周期信号,即X(t)=S(t)+N(t)=Asin(ωt+φ)+N(t) 其中,N(t)为随机噪声,S(t)为有用信号,A为其幅值,角频率为ω,初相角为φ。

参考正弦信号为:Y(t)=Bsin(ωt+τ)+M(t) 其中,B为其幅值,τ是时间位移,M(t)为随机噪声。

则两者的相关函数为: 由于在被测量的信号里所包含的各种信号分量中,参考信号Y(t)的频率只与输入的有用信号频率相关,与随机噪声N(t)的频率不相关,且有用信号S(t)与随机噪声M (t)之间及噪声与噪声之间的频率也均相互独立,所以它们的相关函数为零,即Rny(τ)=0 于是,就有从而,令锁相放大器实现了从噪声中提取有用信号的目的。

锁相放大器原理
锁相放大器原理是一种在测量系统中应用的电子技术，用于提取和放大输入信号中特定频率的成分。

该原理基于相位锁定环路的工作原理，通过与参考信号进行比较和处理，从而实现对输入信号的精确测量。

锁相放大器由几个主要部分组成，包括参考信号源、混频器、低通滤波器、放大器和相位锁定环路。

首先，参考信号源产生一个稳定的频率和相位的信号，作为参考信号输入到混频器中。

混频器将输入信号与参考信号进行乘积运算，产生一个包含频率和相位差的交流信号。

接下来，低通滤波器过滤掉高频成分，只保留所需的频率成分。

通过放大器对滤波后的信号进行放大，以增强信号的强度。

最后，信号被送回相位锁定环路，与参考信号进行比较并进行反馈调节。

相位锁定环路通过控制输入信号的相位，使其与参考信号同步，从而实现对输入信号的精确测量。

锁相放大器的工作原理基于负反馈控制，通过持续的相位比较和调节，使输入信号的相位与参考信号保持一致。

通过这种方式，锁相放大器可以提取和放大输入信号中特定频率的成分，从而提高信号的测量精度和灵敏度。

总之，锁相放大器利用相位锁定环路的原理，通过与参考信号的比较和调节，实现对输入信号的精确测量。

它在科学研究、精密测量、信号处理等领域具有广泛的应用。

锁相放大器实验锁相放大器实验（Lock-in amplifier）,简称LIA。

它是一个以相关器为核心的检测微弱信号仪器，它能在强噪声情况下检测微弱正弦的幅度和相位。

学习本实验的目的是使同学了解锁相放大器的基本组成,掌握锁相放大器的正确使用方法。

一、锁相放大器的基本组成结构框图如图1所示。

它有四个主要部分组成:信号通道、参考通道、相关器（即相关检测器）和直流放大器。

图1 锁相放大器的基本结构框架1.信号通道信号通道包括:低噪音前置放大器、带通滤波器及可变增益交流放大器。

前置放大器用于对微弱信号的放大，主要指标是低噪音及一定的增益（100～1000倍）。

可变增益放大器是信号放大的主要部件，它必须有很宽的增益调节范围，以适应不同的信号的需要。

例如，当输入信号幅度为10nV，而输出电表的满刻度为10V时，则仪器总增益为10V/10nV =109若直流放大器增益为10倍，前置放增益为103，则交流放大器的增益达105。

带通滤波器是任何一个锁相放大器中必须设置的部件，它的作用是对混在信号中的噪音进行滤波，尽量排除带外噪音。

这样不仅可以避免PSD（相敏检波器）过载，而且可以进一步增加PSD输出信噪比，以确保微弱信号的精确测量。

常用的带通滤波器有下列几种：（1） 高低通滤波器图2为一个高通滤波器和一个低通波滤波器组成的带通滤波器，其滤波器的中心频率f 0及带宽B 由高低滤波器的截止频率f c1决定和f c2决定。

锁相放大器中一般设置几种截止频率，从而根据被测信号的频率来选择合适的频率f 0及带宽B 。

但是带宽滤波器带宽不能过窄，否则，由于温度、电源电压波动使信号频谱离开带通滤波器的通频带，使输出下降。

为了消除电源50Hz 的干扰，在信号通道中常插入组带滤波器。

（2）同步外差技术上述高低通滤波器的主要缺点是随着被测信号频率的改变，高低通滤波器的参数也要改变，高低通滤波器的参数也要改变，应用很不方便。

为此，要采用类似于收音机的同步外差技术，原理框图如图3所示。

锁相放大器的工作原理简介
锁相放大器是一种用于测量微弱信号的仪器，其工作原理基于相位锁定环路。

锁相放大器通常由频率发生器、参考信号源、锁相环、放大模块和检波器组成。

首先，频率发生器产生一个稳定的参考信号，作为锁相放大器工作的基准。

参考信号源将参考信号与待测信号进行比较，并产生一个相位差信号。

接下来，相位差信号被输入到锁相环中。

锁相环由一个相位检测器、低通滤波器和控制电路组成。

相位差信号经过相位检测器进行相位检测，得到一个误差信号。

低通滤波器将误差信号滤波，去除高频成分，并将滤波后的信号送回给控制电路。

控制电路根据误差信号的大小和方向来调整参考信号的相位和频率，使得误差信号趋近于零。

这样，锁相放大器实现了将待测信号进行相位与频率跟踪的功能。

最后，放大模块接收锁相放大器的输出信号，将其放大到合适的幅度，并输出为测量结果。

通过锁相放大器的工作原理，可以提高待测信号的信噪比，从而实现对微弱信号的精确测量。

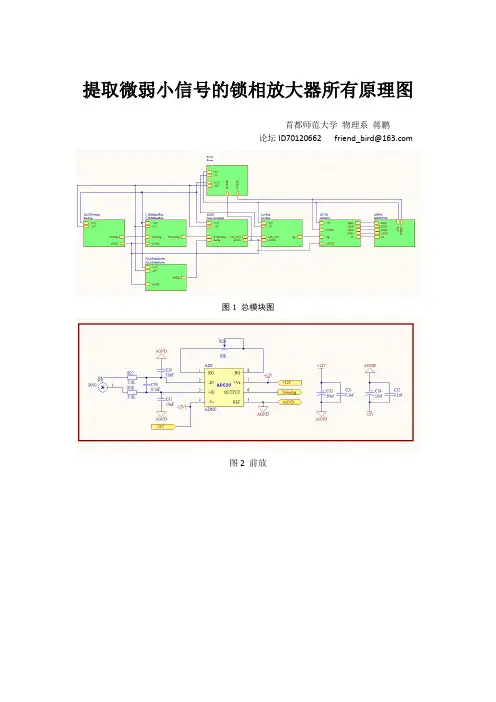

提取微弱小信号的锁相放大器所有原理图
首都师范大学物理系蒋鹏
论坛ID70120662 friend_bird@
图1 总模块图
图2 前放
图3 1.5K Hz带通滤波器
图4 锁相放大
图5 低通滤波器后转换为差分模式
图6 Power
图7 0-180°模拟相移器
图8 24位ADC
图9 430单片机接口图
图10 MSP430无线数传模块开发板
图11 LIA PCB
图12 430板子的PCB
设计小信号模拟电路，需要注意，走线尽量宽，双面覆铜接地，数字地与模拟地隔开，每单个芯片加去耦电容，有些接口需要接匹配电阻，仪表放大器有时需要接上一些防RF干扰电路。

按照ADI官方DATAsheet，AD7190接口最好接上些匹配电阻。

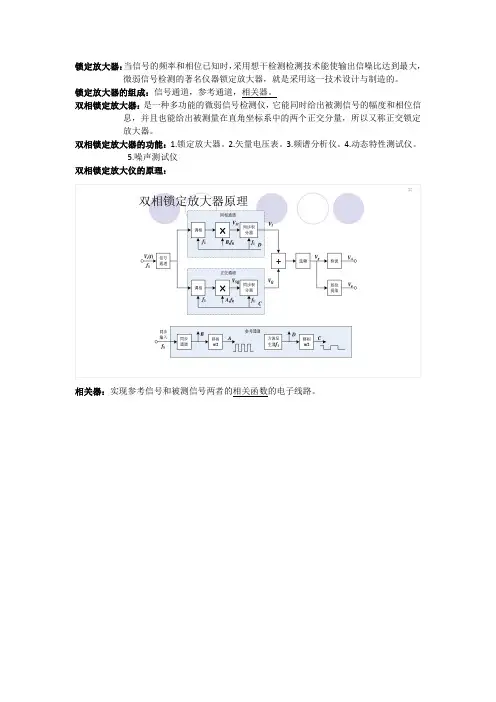

锁定放大器：当信号的频率和相位已知时，采用想干检测检测技术能使输出信噪比达到最大，微弱信号检测的著名仪器锁定放大器，就是采用这一技术设计与制造的。

锁定放大器的组成：信号通道，参考通道，相关器。

双相锁定放大器：是一种多功能的微弱信号检测仪，它能同时给出被测信号的幅度和相位信息，并且也能给出被测量在直角坐标系中的两个正交分量，所以又称正交锁定
放大器。

双相锁定放大器的功能：1.锁定放大器。

2.矢量电压表。

3.频谱分析仪。

4.动态特性测试仪。

5.噪声测试仪
双相锁定放大仪的原理：
相关器：实现参考信号和被测信号两者的相关函数的电子线路。

题目：锁相放大器的原理及应用姓名：单位：学号：联系方式：摘要锁相放大器又称锁定放大器是对正弦信号（含具有窄带特点的调幅信号）进行相敏检波的放大器，它实际上是一个模拟的傅立叶变换器，在强噪声下，利用有用信号的频率值准确测出有用信号的幅值。

应用在科学研究的各个领域中：如通讯、工业、国防、生物、海洋等。

本文主要介绍了锁相放大器原理，发展过程，基本组成，重要参数和在各方面的应用。

关键词：锁相放大器，噪声，傅立叶变换一、锁相放大器的定义锁相放大器是一种对交变信号进行相敏检波的放大器。

它利用和被测信号有相同频率和相位关系的参考信号作为比较基准，只对被测信号本身和那些与参考信号同频（或者倍频）、同相的噪声分量有响应。

因此，能大幅度抑制无用噪声，改善检测信噪比。

此外，锁相放大器有很高的检测灵敏度，信号处理比较简单，是弱光信号检测的一种有效方法。

锁相放大器又称锁定放大器是对正弦信号（含具有窄带特点的调幅信号）进行相敏检波的放大器，它实际上是一个模拟的傅立叶变换器，在强噪声下，利用有用信号的频率值准确测出有用信号的幅值。

应用在科学研究的各个领域中：如通讯、工业、国防、生物、海洋等。

二、锁相放大器的历史上世纪六十年代美国公司研制出第一台利用模拟电路实现微弱正弦信号测量的锁相放大器，使微弱信号检测技术突破性飞越，为解决大量电子测量做出贡献，在物质表面组份分析以及表面电子能态研宄方面有重大意义。

自上世纪后期开始，国内外越来越多的人开始研宄锁相放大器，随着科技的发展，越来越多性能优良的锁相放大器被研发出来，在各个领域应用广泛，极大程度上推动了各个学科的发展，目前，从提高系统的灵敏度、减小噪声带宽、提高检测精度、改善信噪比上都有了很大的进步。

近年来，数字电子技术飞速发展，锁相放大器也在这一契机下，出现了模数混合的锁相放大器与数字锁相放大器，这在一定程度上弥补了由于物理器件造成的模拟锁相放大器的缺点，极大改善了性能，提升了研究层次与扩大了应用范围。

锁相放大器原理锁相放大器是一种用于检测和放大微弱信号的电子设备，利用频率相位差锁定的原理进行信号处理和增强。

本文将介绍锁相放大器的原理和工作方式，以及其在科学研究和工程应用中的重要性。

一、锁相放大器概述锁相放大器是一种特殊的放大器，其主要功能是将微弱信号转化为可观测的输出信号，并降低噪声和干扰的影响。

锁相放大器通常由参考信号发生器、输入信号放大器、相敏检测器和低通滤波器等组成。

二、锁相放大器原理锁相放大器的工作原理基于频率相位差锁定。

首先，参考信号发生器产生一个稳定的高精度时钟信号，并将其作为参考信号。

然后，输入信号经过放大器放大后，与参考信号进行相位比较。

相敏检测器会检测输入信号和参考信号之间的相位差，并产生一个电压信号。

最后，通过低通滤波器将输出信号滤波，得到最终的输出结果。

三、锁相放大器应用锁相放大器在各个领域都有广泛的应用，特别是在实验物理学、光学和电子工程等领域。

以下是锁相放大器的一些应用示例：1. 光学干涉测量：锁相放大器可以用于测量光学干涉信号中的微弱位移或形变，从而实现高精度的测量和检测。

2. 生物医学研究：锁相放大器在生物医学研究中的应用十分重要，可以用于检测生物体内微弱的电生理信号，如脑电图和心电图等。

3. 光谱分析：锁相放大器可以用于光学光谱分析，通过检测和放大光谱信号，提高信号的检测灵敏度和分辨率。

4. 信号恢复：锁相放大器可以提取被噪声和干扰掩盖的信号，对于解析控制系统中的微弱信号具有重要意义。

5. 工业检测：锁相放大器可以应用于工业测试和检测领域，对于检测和分析微弱信号，提高系统的信噪比和性能具有重要意义。

四、锁相放大器的优势与局限锁相放大器作为一种高精度的信号处理设备，具有以下优势：- 高增益：锁相放大器可以将微弱信号放大到可以观测和测量的范围，提高信号的检测灵敏度。

- 低噪声：锁相放大器能够有效降低噪声和干扰的影响，从而提高信号的质量和准确性。

然而，锁相放大器也有一些局限性：- 系统复杂性：锁相放大器的设计和调试过程相对复杂，需要专业的知识和经验。
