【精品】2018电气工程师《供配电》案例题分析

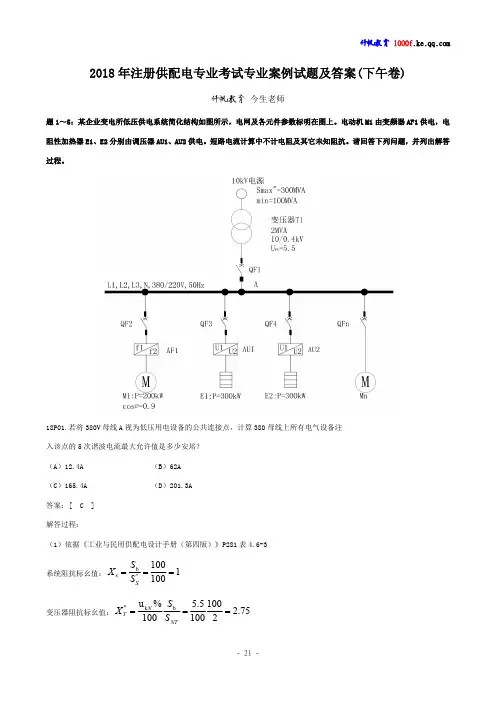

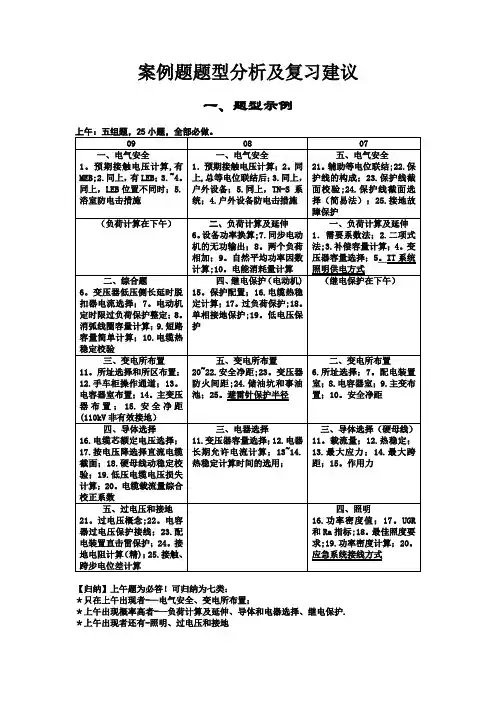

案例题题型分析及复习建议一、题型示例【归纳】上午题为必答！可归纳为七类：＊只在上午出现者-—电气安全、变电所布置；＊上午出现概率高者-—负荷计算及延伸、导体和电器选择、继电保护. ＊上午出现者还有-照明、过电压和接地【归纳】下午题为40选25。

可归纳为十一类:*上、下午均出现者—负荷计算、导体和电器选择、继电保护、照明、过电压和接地。

*只在下午出现者——变电所接线、电能质量、操作电源、电力拖动、弱电、架空线路。

二、题型分析1.题型分析的重点是近三年。

考试大纲和指导书修订后,供电部门“淡出”，出题以用电部门为主。

题型可分为三大类:综合题、专门题、冷门题。

2。

综合题是考官的倾向，预计今后可能增加.综合题多属于“高压板块"，如09上之二、示07下之二。

又如负荷计算均延伸到变压器容量选择、无功补偿计算等。

有的题组中内容跨越极大(有下划线处)。

答综合题的难度大，靠扎实的基本功和较高的熟练程度。

历年题目中“高压板块"所占份额最大，应予以特别关注.3。

专门题不仅数量最多，而且好多内容每年都考。

题型变化不大的有：电气安全、变电所布置、负荷计算、电能质量、操作电源、接地、综合布线等。

对这些题应熟练掌握，做到基本上不丢分.题型变化较大的有：导体和电器选择、继电保护、照明、电力拖动等。

系统接线、过电压和防雷，出现次数少而无规律.对已出现过的题型，应予掌握；并适当延伸，举一反三。

4.冷门题本来不是考试重点，甚至是《指导书》未列入的内容，如架空线力学计算。

这是为了拉开分数差距，有意为之；今后仍会出现。

对此，只能尽力而为了。

5。

电能质量、操作电源、电力拖动、弱电，还有架空线路之类的冷门题，只在下午出现，因而有选择余地.请各位根据自己的专业基础、能力短长、复习时间等,决定对各个小专业的排序或取舍。

三、参考建议1。

认识供配电专业的特殊性*建设部主管、人事部主考,但负责专业技术的是电力行业协会。

在适用标准、技术习惯等方面,供、用电部门有差异；因而对重点和难点的掌握不同。

2018年供配电专业案例（上午）（共25题，每题2分）【题1-5】某料技园区有办公楼、传达室、燃气锅炉房及泵房、变电所等建筑物，变电所设⁄，Dyn11,1600kVA配电变压器，低压配电系统接地方式采用TN-S系统。

请置两台100.4kV回答下列问题，并列出解答过程。

【18-2-A-1】办公室内设置移动柜式空气净化机，低压AC220V供电，相导体与保护导体等截面，假定空气净化机发生单相碰壳故障电流持续时间不超过0.1s，下表为50Hz交流电流路径手到手的人体总阻抗值，人站立双手触及故障空气净化机带电外壳时，电流路径为双手到双脚，干燥的条件。

双手的接触表面积为中等，双脚的接触表面积为大的。

忽略供电电源内阻，计算接触电流是下列哪项数值？A、15mAB、77mAC、151mAD、327mA张工培训答案【B】解答过程：依据GB 50054-2011 5.2.8条文说明故障回路的组成以及题干，相导体与保护导体等截面，净化机单相碰壳故障时，外壳接触电压为220/2=110V。

依据GB/T 13870.1-2008附录D例1、图3以及表1注1和已知表格110V干燥、中等截面时，手到手阻抗为4720Ω，则手到躯干的阻抗为4720/2Ω，双手到躯干的阻抗为：4720/2/2=1180Ω；110V干燥、大的截面时，手到手阻抗为1655Ω，则手到躯干的阻抗为1655/2Ω，一手到一脚的阻抗为：1655*0.8Ω；躯干到一脚的阻抗为：1655*0.8-1655/2=496Ω，躯干到双脚的阻抗为：496/2=248Ω则：双手到双脚的阻抗为：1180+248=1428Ω依据附录D式IT=UT/ZT=110/1428=0.077A=77mAB选项合格【18-2-A-2】某配电柜未做辅助等电位联结，电源由变电所低压柜直接馈出，线路长258m，相线导体截面35mm2，保护导体截面16mm2，负荷有固定式、移动式或手持式设备。

由配电柜馈出单相照明线路导体截面采用2.5mm2，若照明线路距配电柜30m处灯具发生接地故障，忽略低压柜至总等电位联结一小段的电缆阻抗，阻抗计算按近似导线直流电阻值，导体⁄，计算配电柜至变电所总等电位联结保护导体的阻抗是下列哪项电阻率取0.0172 ·mm2m数值？并判断其是否满足规范要求。

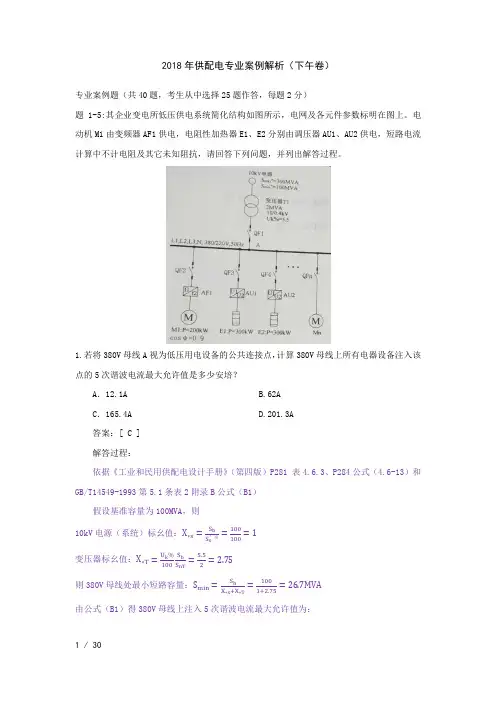

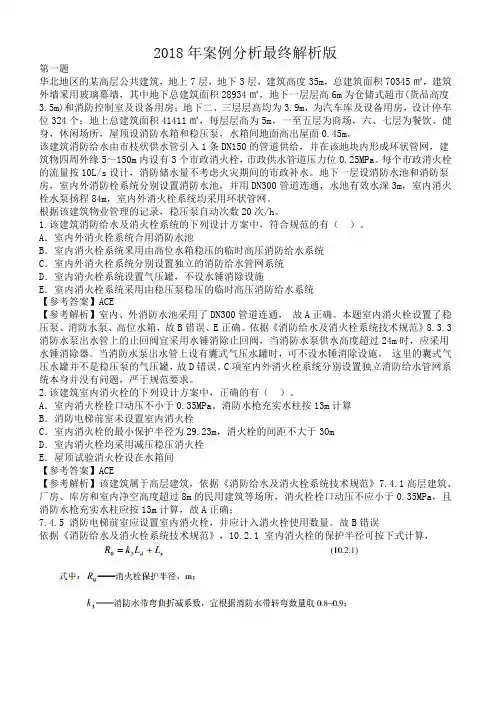

2018年案例分析最终解析版第一题华北地区的某高层公共建筑，地上7层，地下3层，建筑高度35m，总建筑面积70345㎡，建筑外墙釆用玻璃幕墙，其中地下总建筑面积28934㎡，地下一层层高6m为仓储式超市(货品高度3.5m)和消防控制室及设备用房；地下二、三层层高均为3.9m，为汽车库及设备用房，设计停车位324个；地上总建筑面积41411㎡，每层层高为5m，一至五层为商场，六、七层为餐饮、健身，休闲场所，屋顶设消防水箱和稳压泵，水箱间地面高出屋面0.45m。

该建筑消防给水由市枝状供水管引入1条DN150的管道供给，并在该地块内形成环状管网，建筑物四周外缘5～150m内设有3个市政消火栓，市政供水管道压力位0.25MPa。

每个市政消火栓的流量按10L/s设计，消防储水量不考虑火灾期间的市政补水。

地下一层设消防水池和消防泵房，室内外消防栓系统分别设置消防水池，并用DN300管道连通，水池有效水深3m，室内消火栓水泵扬程84m，室内外消火栓系统均采用环状管网。

根据该建筑物业管理的记录，稳压泵自动次数20次/h。

1.该建筑消防给水及消火栓系统的下列设计方案中，符合规范的有（）。

A．室内外消火栓系统合用消防水池B．室内消火栓系统釆用由高位水箱稳压的临时高压消防给水系统C．室内外消火栓系统分别设置独立的消防给水管网系统D．室内消火栓系统设置气压罐，不设水锤消除设施E．室内消火栓系统采用由稳压泵稳压的临时高压消防给水系统【参考答案】ACE【参考解析】室内、外消防水池采用了DN300管道连通，故A正确。

本题室内消火栓设置了稳压泵、消防水泵、高位水箱，故B错误、E正确。

依据《消防给水及消火栓系统技术规范》8.3.3 消防水泵出水管上的止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。

当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。

这里的囊式气压水罐并不是稳压泵的气压罐，故D错误。

2018年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．各种爆炸性气体混合物的最小点燃电流比是其最小点燃电流值与下列哪种气体的最小点燃电流值之比？（）A．氖气B．氧气C．甲烷D．瓦斯答案：C解析：《爆炸危险环境电力装置设计规范》（GB 50058—2014）第3.4.1条注2规定，最小点燃电流比（MICR）为各种可燃物质的最小点燃电流值与实验室甲烷的最小点燃电流值之比。

2．下列关于变电站6kV配电装置雷电侵入波保护要求正确的是（）。

A．6kV架空进线均装设电站型避雷器B．监控进线全部在站区内，且受到其他建筑物屏蔽时。

可只在母线上装设MOAC．有电缆段的架空进线，MOA接地端不应与电缆金属外皮连接D．雷季经常运行的进线回路数为2回且进线均无电缆段时，MOA至6kV主变压器距离可采用25m 答案：B解析：B选项，《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第5.4.13-12-2条规定，架空进线全部在厂区内，且受到其他建筑物屏蔽时，可只在母线上装设MOA。

A选项，《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第5.4.13-12-1条规定，变电站的6kV和10kV配电装置，应在每组母线和架空进线上分别装设电站型和配电型MOA。

C选项，《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第5.4.13-12-3条规定，有电缆段的架空线路，MOA应装设在电缆头附近，其接地端应与电缆金属外皮相连。

D选项，依据《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）表5.4.13-2，雷季中经常运行的进线回路数为2，MOA至6kV～10kV主变压器的最大电气距离为20m。

3．以下有关220kV～750kV电网继电保护装置运行整定的描述，哪项是错误的？（）A．当线路保护装置拒动时，一般情况只允许相邻上一级的线路保护越级动作，切除故障B．330kV、500kV、750kV线路采用三相重合闸方式C．不宜在大型电厂向电网送电的主干线上接入分支线或支线变压器D．相间距离I段的定值，按可靠躲过本线路末端相间故障整定，一般为本线路阻抗的0.8～0.85 答案：B解析：B选项，《220kV～750kV电网继电保护装置运行整定规程》（DL/T 559—2007）第5.10.3条规定，330kV、500kV、750kV线路及并联回路数不大于3回的220kV线路，采用单相重合闸方式。

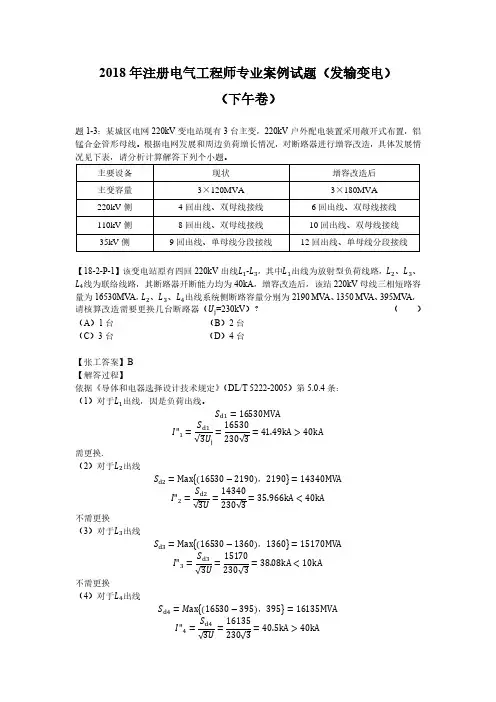

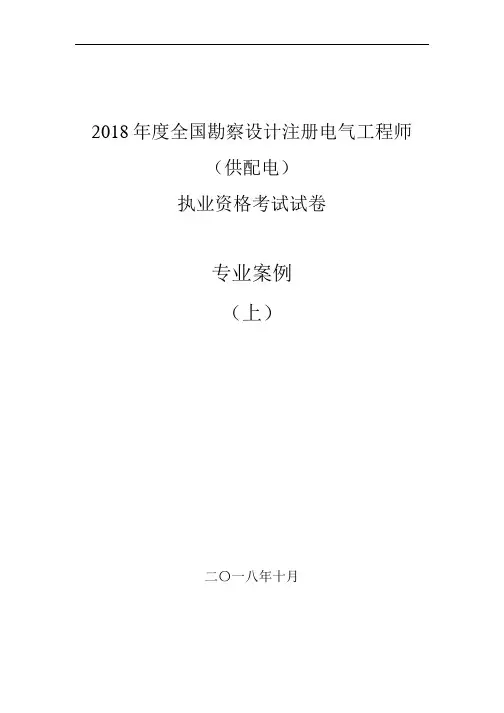

2018年度全国勘察设计注册电气工程师（供配电）执业资格考试试卷专业案例（上）二〇一八年十月专业案例题（共25题，每题2分）题1-5:某可以园区有办公楼、传达室、燃气锅炉房及泵房、变电所等建筑物，变电所设置两台10/0.4kV， Dyn11，1600kVA配电变压器，低压配电系统接地方式采用TN-S系统。

请回答下列问题，并列出解答过程。

1.办公室内设置移动柜式空气净化器，低压AC220V供电，相导体与保护导体等截面，假定空气净化机发生单相碰壳故障电流持续时间不超过0.1s，下表为50Hz交流电流路径手到手的人体总阻抗，人站立双手触及故障空气净化器带电外壳时，电流路径为双手到双脚，干燥的条件。

双手接触表面积为中等，双脚的接触面积为大的。

忽略供电电源内阻，计算接触电流是下列哪项数值？50Hz交流电流路径手到手的人体总阻抗Z T(A) 15mA (B)77mA (C) 151mA (D)327mA答案：[ ]解答过程：2.某配电柜未做辅助等电位联结，电源由变电所低压柜直接馈出，线路长258m，相线导体截面35mm2，保护导体截面16mm2，负荷有固定式、移动式或手持式设备。

有配电柜馈出单相照明线路导体截面采用2.5mm2，若照明线路距配电柜30m处灯具发生接地故障，忽略低压柜至总等电位联结一小段的电缆阻抗，阻抗计算按近似导体直流电阻值，导体电阻率取0.0172Ω·mm2/m，计算配电柜至变电所总等电位联结保护导体的阻抗是下列哪项数值？并判断其是否满足规范要求。

(A)0.2774Ω，不满足规范要求 (B) 0.2774Ω，满足规范要求(B)0.127Ω，不满足规范要求(D) 0.127Ω，满足规范要求答案：[ ]解答过程：3.变电所至传达室有一段较远配电线路，长250m，相线导体截面25mm2，保护导体截面16mm2，导体电阻率取0.0172Ω·mm2/m，采用速断整定250A电子脱扣器断路器做间接接触防护，瞬时脱扣器动作误差系数取1.1，断路器动作系数取1.2，近似计算最小接地电流是下列哪项数值？并校验该值的保护灵敏系数是否满足规范要求。

第二部分 案例分析样例259260【提示】案例分析样例答案中的《安规》条文编号旨在方便使用者分析案例时参考、学习、掌握《安规》相关内容。

考查时不建议把条文编号作为考点。

案例1低压线路拆旧2006年8月7日上午，某供电公司工作负责人刘××组织工作班成员杨××、黄××等6人，对上杨台区0.4kV分支线路电杆进行撤移施工。

8时10分，工作负责人刘××在未办理工作票的情况下，组织杨××、黄××共3人实施2号杆导线和横担拆除工作（此前2号杆杆基培土已被开挖，深度约为电杆埋深的1/2）。

工作负责人刘××未组织采取防范措施，就同意杨××上杆作业。

8时30分，杨××在拆除杆上导线后继续拆除电杆拉线抱箍螺栓，导致电杆倾倒，杨××随电杆一同倒下。

电杆压在杨××胸部，经抢救无效死亡。

试分析该起事件中违反配电《安规》的行为。

答案：（1）工作班成员杨××上杆前未检查杆根情况。

违反配电《安规》6.2.1“登杆塔前，应检查杆根、基础和拉线是否牢固；遇有冲刷、起土、上拔或导地线、拉线松动的杆塔，应先培土加固，打好临时拉线或支好架杆”的规定。

（2）工作负责人刘××作业过程未采取防倒杆措施。

违反配电《安规》6.4.5“拆除杆上导线前，应检查杆根，做好防止倒杆措施”的规定；工作班成员杨××杆上作业时拆除电杆拉线抱箍螺栓，违反配电《安规》6.3.14“杆塔上有人时，禁止调整或拆除拉线”的规定。

（3）电杆撤移工作，属无票作业，违反配电《安规》3.3.5“填用低压工作票的工作。

低压配电工作，不需要将高压线路、设备停电或做安全措施者”的规定。

案例210kV配电台架消缺2012年6月15日，某供电公司作业人员张××组织消除26110kV上瓦房线426线16号变压器台（简称变台）低压配电箱隐患，10时30分左右，张××在未办理工作票手续的情况下，带领李××和秦××二人到达10kV上瓦房线426线16号变台开始工作。
