2012年电气工程师发输变电专业案例考试真题及答案下午卷

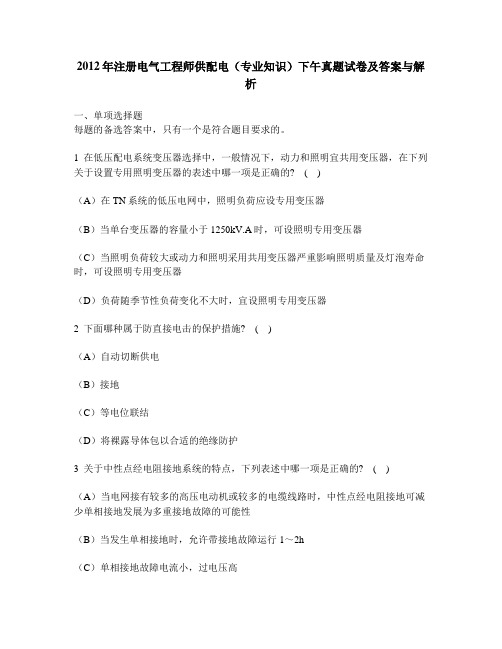

2012年注册电气工程师供配电（专业知识）下午真题试卷及答案与解析一、单项选择题每题的备选答案中，只有一个是符合题目要求的。

1 在低压配电系统变压器选择中，一般情况下，动力和照明宜共用变压器，在下列关于设置专用照明变压器的表述中哪一项是正确的? ( )（A）在TN系统的低压电网中，照明负荷应设专用变压器（B）当单台变压器的容量小于1250kV.A时，可设照明专用变压器（C）当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器（D）负荷随季节性负荷变化不大时，宜设照明专用变压器2 下面哪种属于防直接电击的保护措施? ( )（A）自动切断供电（B）接地（C）等电位联结（D）将裸露导体包以合适的绝缘防护3 关于中性点经电阻接地系统的特点，下列表述中哪一项是正确的? ( )（A）当电网接有较多的高压电动机或较多的电缆线路时，中性点经电阻接地可减少单相接地发展为多重接地故障的可能性（B）当发生单相接地时，允许带接地故障运行1～2h（C）单相接地故障电流小，过电压高（D）继电保护复杂4 某建筑高度为36m的普通办公楼，地下室平时为Ⅲ类普通汽车库，战时为防空地下室，属二等人员隐蔽所，下列楼内用电设备哪一项为一级负荷? ( )（A）防空地下室战时应急照明（B）自动扶梯（C）消防电梯（D）消防水泵5 110kV配电装置当出线回路数较多时，一般采用双母线接线，其双母线接线的优点，下列表述中哪一项是正确的? ( )（A）当母线故障或检修时，隔离开关作为倒换操作电气，不易误操作（B）操作方便，适于户外布置（C）一条母线检修时，不致使供电中断（D）接线简单清晰，设备投资少，可靠性最高6 在城市供电规划中，10kV开关站最大供电容量不宜超过下列哪个数值?( )（A）10000kV.A（B）15000kV.A（C）20000kV.A（D）无具体要求7 以下是为某工程10kV变电所电气部分设计确定的一些原则，请问其中哪一条不符合规范要求? ( )（A）10kV变电所接在母线上的避雷器和电压互感器合用一组隔离开关（B）10kV变电所架空进、出线上的避雷器回路中不装设隔离开关（C）变压器0．4kV低压侧有自动切换电源要求的总开关采用隔离开关（D）变电所中单台变压器(低压为0．4kV)的容量不宜大于1250kV.A8 低压并联电容器装置应采用自动投切，下列哪种参数不属于自动投切的控制量?( )（A）无功功率（B）功率因素（C）电压或时间（D）关合涌流9 10kV变电所的电容器组应装设放电装置，请问使电容器组两端的电压从峰值(1．414倍的额定电压)降至50V所需的时间，高、低压电容器分别不应大于下列哪组数值?(电容器组为手动投切) ( )（A）5min，1 min（B）4min，2min（C）3min，3min（D）2min，4min10 10kV配电所高压电容器装置的开关设备及导体载流部分的长期允许电流不应小于电容器额定电流的多少倍? ( )（A）1．2（B）1．25（C）1．3（D）1．3511 容量为2000kV.A的油浸变压器安装于变压器室内，请问变压器的外轮廓与变压器室后壁、侧壁的最小净距是下列哪一项数值? ( )（A）600mm（B）800mm（C）1000mm（D）1200mm12 总油量超过100kg的10kV油浸变压器安装在室内，下面哪一种布置方案符合规范要求? ( )（A）为减少房屋面积，与10kV高压开关柜布置在同一房间内（B）为方便运行维护，与其他10kV高压开关柜布置在同一房间内（C）宜装设在单独的防爆间内，不设置消防设施（D）宜装设在单独的变压器间内，并应设置灭火设施13 电容器的短时限速断和过电流保护，是针对下列哪一项可能发生的故障设置的? ( )（A）电容器内部故障（B）单台电容器引出线短路（C）电容器组和断路器之间连接线短路（D）双星接线的电容器组，双星容量不平衡14 在设计远离发电厂的110／10kV变电所时，校验10kV断路器分断能力(断路器开端时间为0．15s)，应采用下列哪一项? ( )（A）三相短路电流第一周期全电流峰值（B）三相短路电流第一周期全电流有效值（C）三相短路电流周期分量最大瞬时值（D）三相短路电流周期分量稳态值15 继电保护、自动装置的二次回路的工作电压最高不应超过下列哪一项数值? ( )（A）110V（B）220V（C）380V（D）500V16 当电流互感器二次绕组的容量不满足要求时，可以采取下列哪种正确措施? ( )（A）将两个二次绕组串联使用（B）将两个二次绕组并联使用（C）更换额定电流大的电流互感器，增大变流比（D）降低准确级使用17 下列有关互感器二次回路的规定哪一项是正确的? ( )（A）互感器二次回路中允许接入的负荷与互感器精确度等级有关（B）电流互感器二次回路不允许短路（C）电压互感器二次回路不允许开路（D）1．0级及2．0级的电度表处电压降，不得大于电压互感器额定二次电压的1．0％18 1kV及其以下电源中性点直接接地时，单相回路的电缆芯数选择，下列叙述中哪一项符合规范要求? ( )（A）保护线与受电设备的外露可导电部分连接接地的情况，保护线与中性线合用同一导体时，应采用三芯电缆（B）保护线与受电设备的外露可导电部分连接接地的情况，保护线与中性线各自独立时，应采用两芯电缆（C）保护线与受电设备的外露可导电部分连接接地的情况，保护线与中性线各自独立时，应采用两芯电缆与另外的保护线导体组成，并分别穿管敷设（D）受电设备的外露可导电部分连接接地与电源系统接地各自独立的情况，应采用两芯电缆19 标称电压为110V的直流系统，其所带负荷为控制、继电保护、自动装置，问在正常运行时，直流母线电压应为下列哪一项数值? ( )（A）110V（B）115．5V（C）121V（D）大于121V20 工业企业厂房内，交流工频500V以下无遮拦的裸导体至地面的距离不应小于下列哪一项数值? ( )（A）2．5m（B）3．0m（C）3．5m（D）4．0m21 下列哪一项风机和水泵电气传动控制方案的观点是错误的? ( )（A）一般采用母线供电，电器控制，为满足生产要求，实现经济运行，可采用交流调速（B）变频调速的优点是调速性能好，节能效果好，可使用笼型异步电动机；缺点是成本高（C）串级调速的优点是变流设备容量小，较其他无级调速方案经济；缺点为必须使用绕线转子异步电动机，功率因数低，电机损耗大，最高转速降低（D）对于100～200kW容量的风机水泵传动宜采用交一交变频装置22 变压器的纵联差动保护应符合下列哪一条要求? ( )（A）应能躲过外部短路产生的最大电流（B）应能躲过励磁涌流（C）应能躲过内部短路产生的不平衡电流（D）应能躲过最大负荷电流23 在交流变频调速装置中，被普遍采用的交一交变频器，实际上就是将其直流输出电压按正弦波调制的可逆整流器，因此网侧电流中会含有大量的谐波分量。

2012年电气工程师专业基础考试真题（下午）（网友回忆版）2012年9月15日电气工程师专业基础真题总共60道题，根据网友的回忆，总结归纳出四十多道题，希望大家继续补充。

一、电路1、第一题选A，-112、有个直流电源直接串联一个5mH的电感，问开关闭合后，电感上的电流是多少？答案3000t3、供配电下午第三题求变压器电压U1选多少啊。

4、第四个受控源那题，求z最大功率R，我去算了无数次还是没有做出来，乱选了一个C记得好像是5.3几吧，2.57.5545、U1=15V i=2A U2=10V;U1=20V i=2.5A U2=15V;U1=20V i=5A U2=?u2应该等于-10V，我是这样计算的，由于是线性电路的关系，可以看为两个电源分别作用：设k1,k2分别是电源1，电源二的线性变化系数，列方程：15*k1 +10*k2=2,20*k1+15*k2=2.5,可解出k1=0.2,k2=-0.1;然后k1*20+k2*U2 =5,解出U2=-10V6、求A点电压（图上电阻参数忘记了）7、有一个U（t）=100根号2SIN（3000t）+30根号2sin(1000t),求电容U（2）的表达式。

w=10000时LC支路发生串联谐振，相当于短路，C2两侧无电压，当w=3000时，LC支路和C支路发生并联谐振，相当与开路，所以C2两端电压为30sin(30000t),应该选择A8、测功率6600W？还有个谐振题4欧姆1H？UAB=√3UAN∠30°=380∠30°UBC=√3UBN∠30°=380∠-90°UCA=√3UCN∠30°=380∠150°IB=UBN/Z=220∠-120°/22=10∠-120°UAC=380∠-150°P=ui=380x10∠-150°∠-120°=380x10∠-270°P=UIcosφ==380x10xcos-270=09、耦合电感好像是15-36j10、一个R,L,C串联电路，R=25欧，U(L)=U(R+c)=150V，求电流i?选那个？我画向量图，得出的3*根号3，你们算的是多少11、电容电压的题，是两个电容初始电压分别是15V和6V，电容分别是8u和4u，两个电容和300欧电阻串联，问电路开关合闸后电容的电压表达式12无源网络，求无源网络的阻抗R=4L=113还有那个三个电流表读数的题，我被那个“谐振”搞纠结了，不知道向量图能不能用了，根号136对否？应该是8二、电磁场1、有个电场最值那个是不是选e？你没看清楚，球型是2，圆柱形才是12、求接地电阻值那个题的数据我忘了，是选3.几那个答案吗？3、电容那个题，力是几分之几F多少平板电容应该是不变，电容c变化了，电量不变，电压增加一倍，距离增加，故f不变4.终端短路的无损耗传输线长度为波长的倍数为下列哪项数值时,其入端阻抗的绝对值不等于特性阻抗？（A）1/8（B）3/8（C）1/2（D）5/8解：三、模电1、电流负反馈的作用提高输出电阻2、发射极电压与电流的关系3、计算运放的放大倍数有一道模拟电子技术Au/（u1-u2）=？-104、是整流电路的题，输入电压为24V，求稳压管的输出电压的范围，选6一18V5模电有道蒙的20Hz，有谁知道答案？我算出来10HZ6模电二极管压降那道,选100四、数电1、数电那个138那个题，我选的D比较器数电里面有个160MHZ的频率经过几个计数器之后，输出的频率是多少啊？2、m(0,1,2,3,4,6,8)d(10,11,12,13,14)/A/B+/D，用卡诺图可以算出来3、161和163计数器那个题，做不出答案，我猜选的256进制，这个题目的答案应该是D，同步196分频计算器，第一个计数器是一个16进制计数器，第二个是一个从3开始到16的计数器，f=16*13=208,但在一个计数周期计数后，LD信号将第一个计数器装入一个12（1100）数，结果应该是208-12 =1964、那道D/A数模变换的题按理说是送分的，可是我算了半天也没算出答案，输入10000000时，输出5V，输入10001000时输出多少V五、电气1、他励直流机？我算出来1.25，只好选1。

2012年注册电气工程师（供配电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有1个最符合题意）1．在低压配电系统变压器选择中，一般情况下，动力和照明宜共用变压器，在下列关于设置专用照明变压器的表述中哪一项是正确的？（）A．在TN系统的低压电网中，照明负荷应设专用变压器B．当单台变压器的容量小于1250kVA时，可设照明专用变压器C．当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器D．负荷随季节性负荷变化不大时，宜设照明专用变压器答案：C解析：根据《20kV及以下变电所设计规范》（GB 50053—2013）第3.3.4条规定，动力和照明宜共用变压器。

当属下列情况之一时，应设专用变压器：①当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及光源寿命时，应设照明专用变压器；②单台单相负荷较大时，应设单相变压器；③冲击性负荷较大，严重影响电能质量时，可设冲击负荷专用变压器；④采用不配出中性线的交流三相中性点不接地系统（IT系统）时，应设照明专用变压器；⑤采用660（690）V交流三相配电系统时，应设照明专用变压器。

2．下面哪种属于防直接电击的保护措施？（）A．自动切断供电B．接地C．等电位联结D．将裸露导体包以合适的绝缘防护答案：D解析：根据《低压配电设计规范》（GB 50054—2011）第5.1节规定，直接接触防护措施包括：①将带电部分绝缘，带电部分全部用绝缘层覆盖；②采用遮栏或外护物；③采用阻挡物；④置于伸臂范围之外；⑤用剩余电流动作保护器的附加保护。

ABC三项属于间接接触保护措施。

3．关于中性点经电阻接地系统的特点，下列表述中哪一项是正确的？（）A．当电网接有较多的高压电动机或较多的电缆线路时，中性点经电阻接地可减少单相接地发展为多重接地故障的可能性B．当发生单相接地时，允许带接地故障运行1～2hC．单相接地故障电流小，过电压高D．继电保护复杂答案：A解析：根据《钢铁企业电力设计手册》（上册）P37中“1.5.4 中性点经电阻接地系统”的第（6）点使用范围：当电网接有较多的高压电动机或者较多的电缆线路时，由于它们的绝缘水平较低，瞬时性的接地故障相对较少，为了保证绝缘不受损坏，为减少单相接地发展为多重接地故障，宜采用中性点经电阻接地系统。

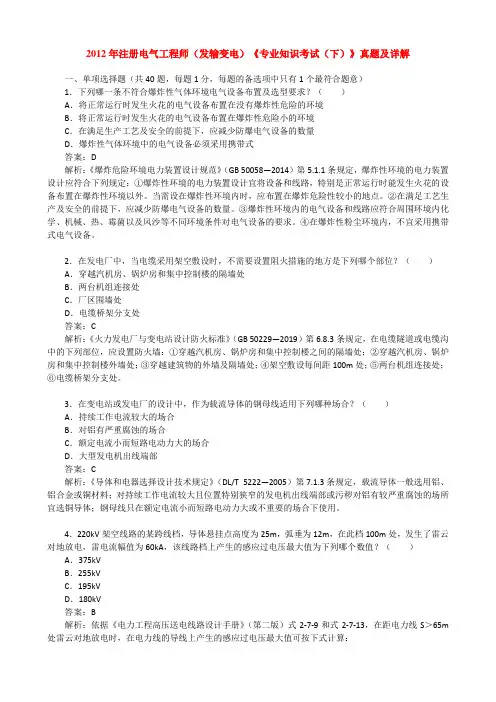

2012年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．下列哪一条不符合爆炸性气体环境电气设备布置及选型要求？（）A．将正常运行时发生火花的电气设备布置在没有爆炸性危险的环境B．将正常运行时发生火花的电气设备布置在爆炸性危险小的环境C．在满足生产工艺及安全的前提下，应减少防爆电气设备的数量D．爆炸性气体环境中的电气设备必须采用携带式答案：D解析：《爆炸危险环境电力装置设计规范》（GB 50058—2014）第5.1.1条规定，爆炸性环境的电力装置设计应符合下列规定：①爆炸性环境的电力装置设计宜将设备和线路，特别是正常运行时能发生火花的设备布置在爆炸性环境以外。

当需设在爆炸性环境内时，应布置在爆炸危险性较小的地点。

②在满足工艺生产及安全的前提下，应减少防爆电气设备的数量。

③爆炸性环境内的电气设备和线路应符合周围环境内化学、机械、热、霉菌以及风沙等不同环境条件对电气设备的要求。

④在爆炸性粉尘环境内，不宜采用携带式电气设备。

2．在发电厂中，当电缆采用架空敷设时，不需要设置阻火措施的地方是下列哪个部位？（）A．穿越汽机房、锅炉房和集中控制楼的隔墙处B．两台机组连接处C．厂区围墙处D．电缆桥架分支处答案：C解析：《火力发电厂与变电站设计防火标准》（GB 50229—2019）第6.8.3条规定，在电缆隧道或电缆沟中的下列部位，应设置防火墙：①穿越汽机房、锅炉房和集中控制楼之间的隔墙处；②穿越汽机房、锅炉房和集中控制楼外墙处；③穿越建筑物的外墙及隔墙处；④架空敷设每间距100m处；⑤两台机组连接处；⑥电缆桥架分支处。

3．在变电站或发电厂的设计中，作为载流导体的钢母线适用下列哪种场合？（）A．持续工作电流较大的场合B．对铝有严重腐蚀的场合C．额定电流小而短路电动力大的场合D．大型发电机出线端部答案：C解析：《导体和电器选择设计技术规定》（DL/T 5222—2005）第7.1.3条规定，载流导体一般选用铝、铝合金或铜材料；对持续工作电流较大且位置特别狭窄的发电机出线端部或污秽对铝有较严重腐蚀的场所宜选铜导体；钢母线只在额定电流小而短路电动力大或不重要的场合下使用。

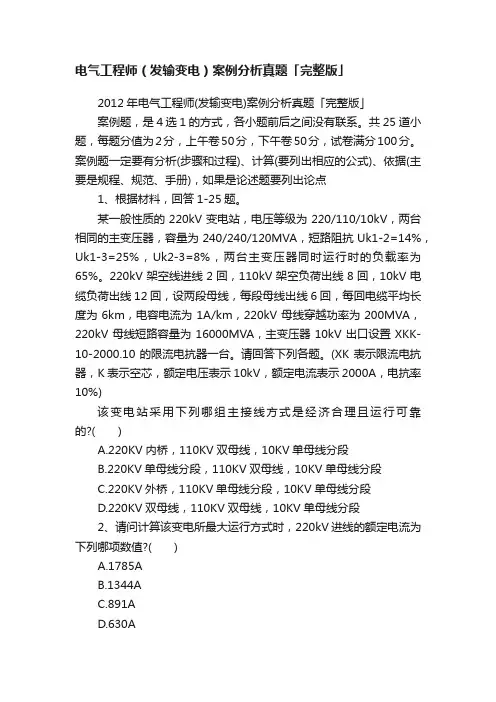

电气工程师（发输变电）案例分析真题「完整版」2012年电气工程师(发输变电)案例分析真题「完整版」案例题，是4选1的方式，各小题前后之间没有联系。

共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。

案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)，如果是论述题要列出论点1、根据材料，回答1-25题。

某一般性质的220kV变电站，电压等级为220/110/10kV，两台相同的主变压器，容量为240/240/120MVA，短路阻抗Uk1-2=14%，Uk1-3=25%，Uk2-3=8%，两台主变压器同时运行时的负载率为65%。

220kV架空线进线2回，110kV架空负荷出线8回，10kV电缆负荷出线12回，设两段母线，每段母线出线6回，每回电缆平均长度为6km，电容电流为1A/km，220kV母线穿越功率为200MVA，220kV母线短路容量为16000MVA，主变压器10kV出口设置XKK-10-2000.10的限流电抗器一台。

请回答下列各题。

(XK表示限流电抗器，K表示空芯，额定电压表示10kV，额定电流表示2000A，电抗率10%)该变电站采用下列哪组主接线方式是经济合理且运行可靠的?( )A.220KV内桥，110KV双母线，10KV单母线分段B.220KV单母线分段，110KV双母线，10KV单母线分段C.220KV外桥，110KV单母线分段，10KV单母线分段D.220KV双母线，110KV双母线，10KV单母线分段2、请问计算该变电所最大运行方式时，220kV进线的额定电流为下列哪项数值?( )A.1785AB.1344AC.891AD.630A3、假设该变电所220kV母线正常为合环运行，110kV、10kV母线为分列运行，则10kV母线的短路电流应是下列哪项数值?(计算过程小数点后保留三位，最终结果小数点后保留一位)( )A.52.8KaB.49.8kAC.15.0kAD.14.8kA4、从系统供电经济合理性考虑，该变电站一台主变10kV侧最少应带下列哪项负荷值时，该变压器选型是合理的?( )A.120MVAB.72MVAC.36MVAD.18MVA5、该变电站每台主变各配置一台过补偿10kV消弧线圈，其计算容量应为下列哪个数值?( )A.1122kVAB.972kVAC.561kVAD.416kVA6、根据材料，回答6-30题。

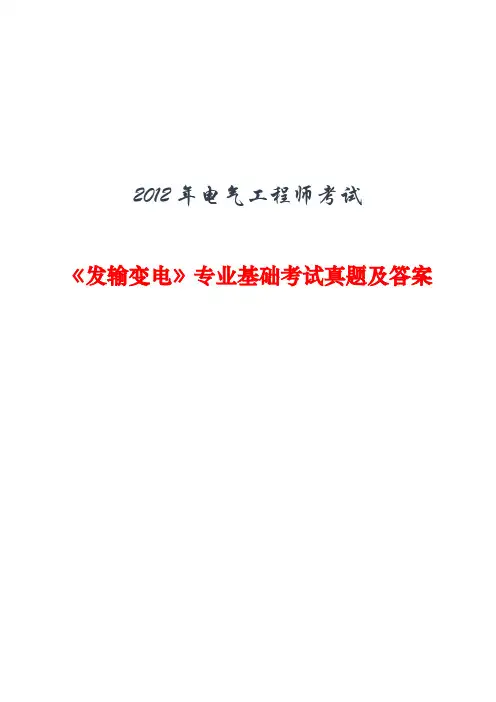

2012年电气工程师考试《发输变电》专业基础考试真题及答案一.单项选择题(共40题，每题1分，每题的备选项中只有一个符合题意)1.110KV有效接地系统的配电装置，如地表面的土壤电阻率为500Ω.m。

单相接地短路电流持续时间为4s，则配电装置允许的接触电位差和跨步电位差最接近以下哪组数据? CA.259V,524VB.75V,150VC.129.5V,262VD.100V,200V2.某220KV变电所，其35KV侧共有8回出线，均采用架空线路(无架空地线)，总长度为1400Km,架空电路单相接地电容电流为多少? DA.8.49A,不需装设消弧线圈B.13.23A,需装设消弧线圈，容量为625KVAC.16.17A,不需装设消弧线圈D.13.23A,需装设消弧线圈，容量为361KVA3.变电所内，用于110KV有效接地系统的母线型无间隙金属氧化物避雷器的持续运行电压和额定电压应不低于下列哪组数值?DA.57.6KV,71.8KVB.69.6KV,90.8KVC.72.7KV,94.5KVD.63.5KV,82.5KV4.有一台300MW机组的无励磁调压低压厂用变压阿器，容量为1250KVA,变压器电抗Ud=10%，有一台200KW的0.38KV电动机正常启动，此时.038KV母线已带负荷.065(标幺值)，请计算母线电压是下列哪个值?(设Kq=6,ŋd=0.95,cosΦd=0.8) AA.83%B.86%C.87%D.91%5.某电厂单元控制室的照度设计值为300lx,则其走廊通道的照度设计值不宜小于下列哪项值? BA.15lsB.30lxC.60lsD.300ls6.某一市区电网日供电量为5568万千瓦时，日最大负荷为290万千瓦，则该电网日负荷率为： BA.75%B.80%C.90%D.60%7.下列哪种旋转电机的防爆结构不符合爆炸危险区域为1区的选型规定： AA.正压型防暴结构适用于鼠笼型感应电动机B.增安型防爆结构适用于同步电动机C.正压型防爆结构直流电动机慎用D.隔爆型防爆结构绕线型感应电动机慎用8.在电力系统中，220KV高压配电装置非出线方向的围墙外侧为居民区时，其静电感应场强水平(离地1.5m，空间场强)不宜大于下列哪项值? BA.3KV/mB.5KV/mC.10KV/mD.15KV/m9.水电厂以下哪个回路在发电机出口可不装设断路器? DA.扩大单元回路B.三绕组变压器C.抽水蓄能电厂采用发电机电压侧同期与换相D.双绕组无载调压变压器10.某变电所的三相35KV电容器组采用单星型接线，每相由单台500kvar电容器并联组合而成，请选择允许的单组最大组合容量是： BA.9000kvarB.10500kvarC.12000kvarD.13500kvar11.在火电厂动力中心(PC)和电动机控制中心(MCC)低压厂用电回路设计中塑壳空气开关的功能是： DA.隔离电器B.保护电器C.操作电器D.保护和操作电器12.在500KV长距离输电线路通道上，加装串联补偿电容器的作用是： CA.提高线路的自然功率B.提高系统电压稳定水平C.提高系统静态稳定水平D.抑制系统次同步谐振13.发电厂中的机组继电器室内屏柜带有后开门，背对背布置时，屏背后至屏背面的最小屏间距离为下列哪项值? AA.800mmB.1000mmC.1200mmD.1400mm14.对于25MW的水轮发电机，采用低压启动的过电流作为发电机外部相间短路的后备保护时，其低电压的接线及取值应为下列哪项? DA.相电压0.6倍B.相电压0.7倍C.线电压0.6倍D.线电压0.7倍15.配电装置中，相邻带电导体的额定电压不同时，其之间最小距离应按下列哪个条件确定： BA.按较高额定电压的A2值确定B.按较高额定电压的D值确定C.按较低额定电压的A2值确定D.按较低额定电压的B1值确定16.某城市电网需建设一座110KV变电所，110KV配电装置采用GIS设备，进线段采用150m 电缆(单芯)，其余为架空线约5Km，请问以下电压保护措施错误的是： BA.在110KV架空线与电缆连接处应装设金属氧化物避雷器B.对于末端的电缆金属外皮应经金属氧化物电缆护层保护器C.连接电缆段的1km架空线路段应装设避雷线D.根据电缆末端至变压器或GIS一次回路的任何电气部分进行检验后，在架空线与电缆连接处装设一组避雷器17...18...19...20...21、关于电流互感器的规定条件中，哪条是错误的？（A）220kV电流互感器应考虑暂态影响（B）***计量仪表与一般测量仪表在满足准确级条件下，可共一个二次绕组（C）电力变压器中性点电流互感器的一次额定电流，应大于变压器允许的不平衡电流（D）供自耦变压器零序差动保护用的电流互感器，其各侧变比应一致22.对于GIS配电装置避雷器的配置，以下哪种表述不正确： CA.与架空线连接处设避雷器B.避雷器宜采用敞开式C.GIS母线不需要装设避雷器D.避雷器的接地端应与GIS管道金属外壳连接23.某变电站10kv回路工作电流为1000A，采用单片规格为80*8的铝排进行无锡搭接，请问下列搭接处的电流密度哪一项是经济合理的? DA.0.078A/mm2B.0.147A/mm2C.0.165A/mm2D.0.226A/mm224.g关于短路电流及其应用，下列表述中哪个是正确的? DA.系统的短路电流与系统接线有关，与设备参数无关B.系统的短路电流与系统接线有关，与设备参数有关C.继电保护整定计算，与最大短路电流有关，与最小短路电流无关D.继电保护整定计算，与最大.最小短路电流有关25.下列哪种电机的防护结构不符合火灾危险区域为21区的使用条件? BA.固定安装的电机防护结构为IP44B.携带式安装的防护结构为IP44C.移动式电机防护结构为IP54D.携带式电机防护结构为IP5426.火力发电厂升压站监控系统中测控装置机柜的接地，采用绝缘电缆位母线总接地铜排，接地电缆最小截面为下列哪项?AA.35mm2B.25mm2C.16mm2D.10mm227.300MW机组的火力发电厂，每台机组直流系统采用控制和动力符合合并供电方式，设两组220V阀控蓄电池。

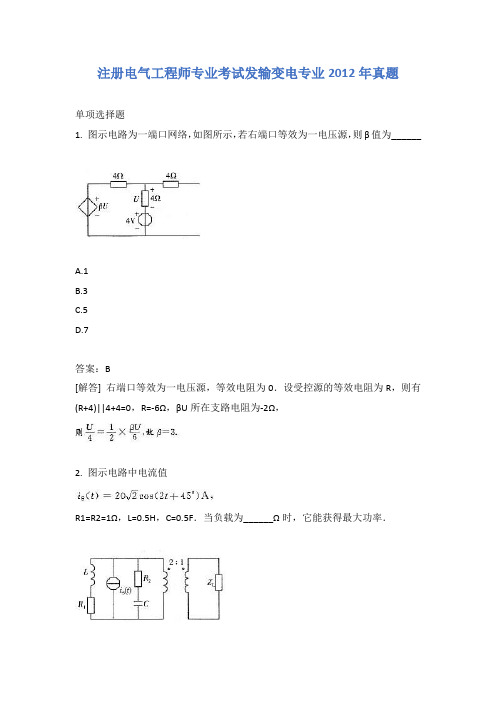

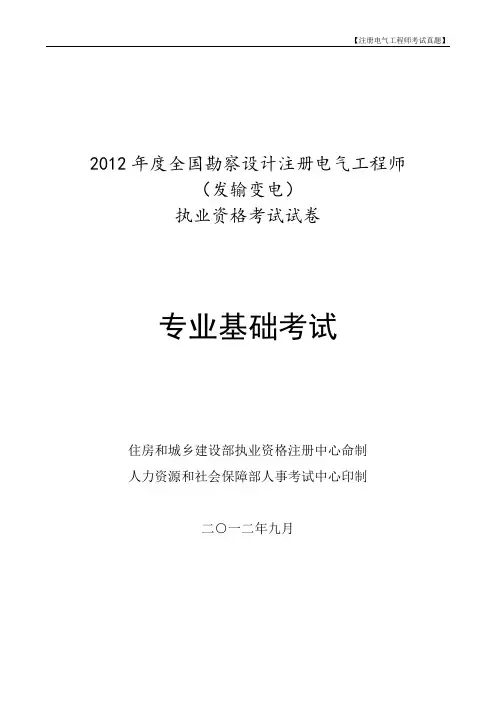

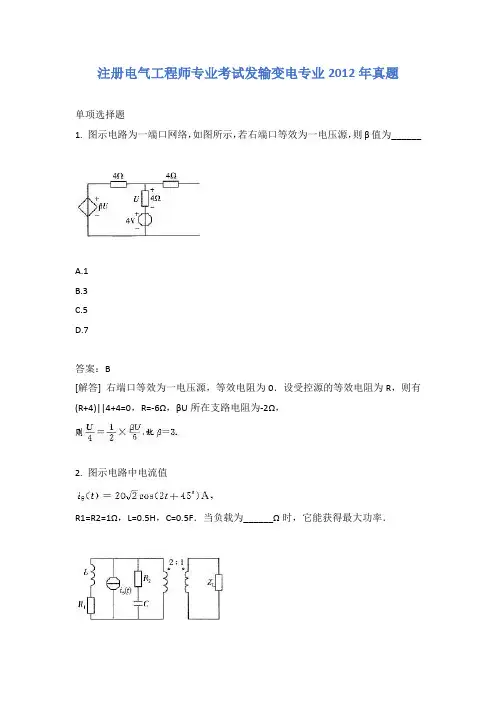

2012年度全国勘察设计注册电气工程师（发输变电）执业资格考试试卷专业基础考试住房和城乡建设部执业资格注册中心命制人力资源和社会保障部人事考试中心印制二○一二年九月单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意。

）1. 图示电路为含源一端口网络，如果该一端口可以等效为一个理想电压源，则β为：（ ）。

（A ）1 （B ）3 （C ）5 （D ）7 答案：B 解题过程：因为右端口等效为一电压源，所以其等效电阻一定为0。

设受控电压源u β等效电阻为R ，则有：()044//4=++R ，()44444-=++⨯+R R ，48164-=++R R ，324164--=+R R ，488-=R ，6-=R 。

又因为u 所在支路，电阻为Ω4。

u β所在支路，电阻为()Ω-=Ω+-246，则6214uu β⨯=。

可解得：3=β。

2. 图示电路中电流源()()A t t i S 0452cos 220+=，Ω==121R R ，H L 5.0=，F C 5.0=。

当负载L Z 为多少Ω时，它能获得最大功率？（ ）（2012年真题）（A ）1 （B ）1/2 （C ）1/4 （D ）1/8 答案：C解题过程：()()()()()()122211111111111111//115.0211//5.0211//210==+-+=-++-+=-+=⎪⎭⎫ ⎝⎛⨯-⨯⨯+=⎪⎭⎫ ⎝⎛-+=j j j j j j j j j j C j R L j R R ωω 4112112020=⨯⎪⎭⎫⎝⎛=⨯⎪⎭⎫ ⎝⎛=R n Z 。

3. 图示对称三相电路中，三相电源线电压为380V ，频率为50Hz ，负载阻抗()Ω+=216j Z ，接入三角形连接电容网络，电容C 为多少F μ时，电路的功率因数为1？（ ）（A ）76.21 （B ）62.82 （C ）75.93 （D ）8.16 答案：B解题过程：对Z 所在星形接线做三角变换，得到和每个电容并联的阻抗为()Ω+=6483j Z ，39011954234064864864864813122j j j j Z +=-=+-=+==导纳，电容容抗C ω1，容纳就是3901=C ω 由于功率因数为1，即并联后的导纳虚部为0， 故F f C μππω16.85023901239013901=⨯⨯=⨯==。

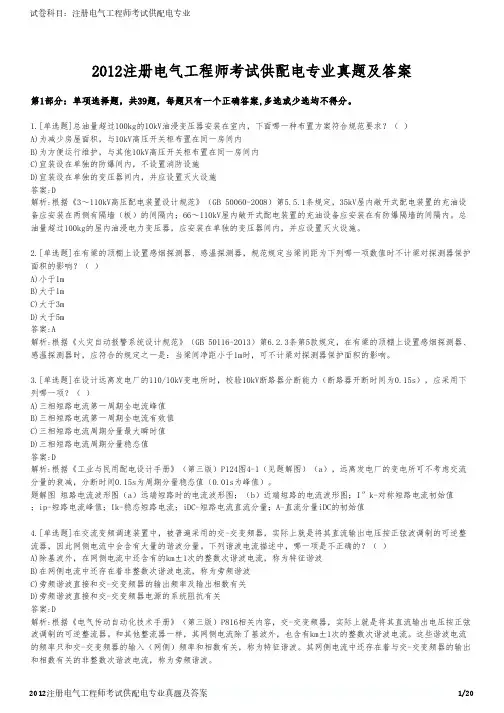

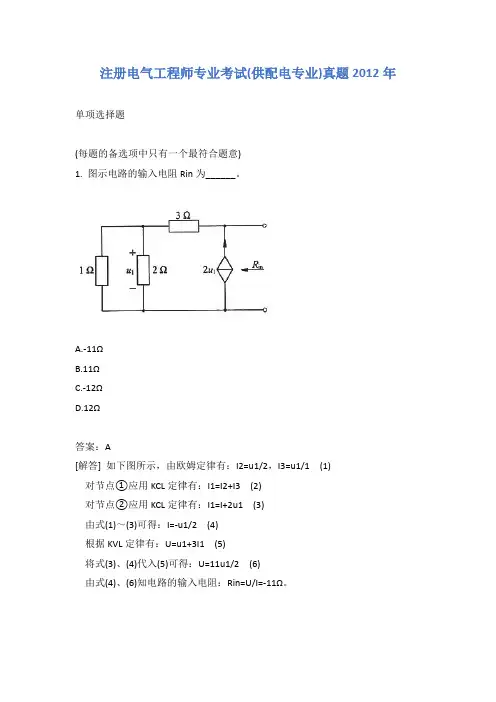

2012注册电气工程师考试供配电专业真题及答案第1部分：单项选择题，共39题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]总油量超过100kg的10kV油浸变压器安装在室内，下面哪一种布置方案符合规范要求？（ ）A)为减少房屋面积，与10kV高压开关柜布置在同一房间内B)为方便运行维护，与其他10kV高压开关柜布置在同一房间内C)宜装设在单独的防爆间内，不设置消防设施D)宜装设在单独的变压器间内，并应设置灭火设施答案:D解析:根据《3～110kV高压配电装置设计规范》（GB 50060-2008）第5.5.1条规定，35kV屋内敞开式配电装置的充油设备应安装在两侧有隔墙（板）的间隔内；66～110kV屋内敞开式配电装置的充油设备应安装在有防爆隔墙的间隔内。

总油量超过100kg的屋内油浸电力变压器，应安装在单独的变压器间内，并应设置灭火设施。

2.[单选题]在有梁的顶棚上设置感烟探测器、感温探测器，规范规定当梁间距为下列哪一项数值时不计梁对探测器保护面积的影响？（ ）A)小于1mB)大于1mC)大于3mD)大于5m答案:A解析:根据《火灾自动报警系统设计规范》（GB 50116-2013）第6.2.3条第5款规定，在有梁的顶棚上设置感烟探测器、感温探测器时，应符合的规定之一是：当梁间净距小于1m时，可不计梁对探测器保护面积的影响。

3.[单选题]在设计远离发电厂的110/10kV变电所时，校验10kV断路器分断能力（断路器开断时间为0.15s），应采用下列哪一项？（ ）A)三相短路电流第一周期全电流峰值B)三相短路电流第一周期全电流有效值C)三相短路电流周期分量最大瞬时值D)三相短路电流周期分量稳态值答案:D解析:根据《工业与民用配电设计手册》（第三版）P124图4-1（见题解图）（a），远离发电厂的变电所可不考虑交流分量的衰减，分断时间0.15s为周期分量稳态值（0.01s为峰值）。

题解图 短路电流波形图（a）远端短路时的电流波形图；（b）近端短路的电流波形图；I″k-对称短路电流初始值；ip-短路电流峰值；Ik-稳态短路电流；iDC-短路电流直流分量；A-直流分量iDC的初始值4.[单选题]在交流变频调速装置中，被普遍采用的交-交变频器，实际上就是将其直流输出电压按正弦波调制的可逆整流器，因此网侧电流中会含有大量的谐波分量。
