2010年电气工程师(发输变电)案例分析试题(上午卷)(考生版)

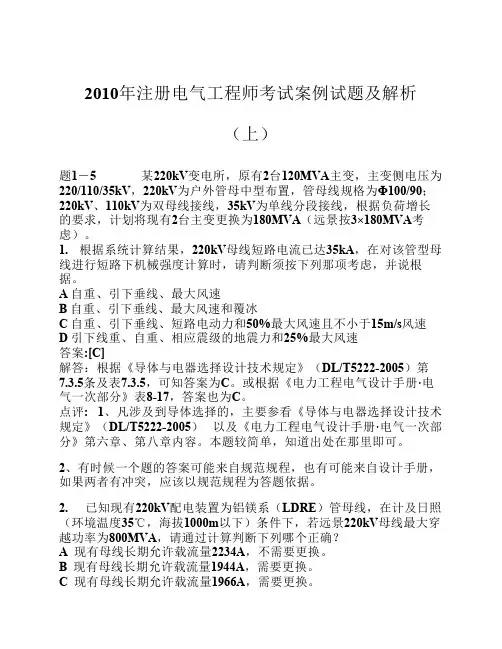

2010年注册电气工程师考试案例试题及解析（上）题1－5 某220kV变电所，原有2台120MVA主变，主变侧电压为220/110/35kV，220kV为户外管母中型布置，管母线规格为Φ100/90；220kV、110kV为双母线接线，35kV为单线分段接线，根据负荷增长的要求，计划将现有2台主变更换为180MVA（远景按3×180MVA考虑）。

1. 根据系统计算结果，220kV母线短路电流已达35kA，在对该管型母线进行短路下机械强度计算时，请判断须按下列那项考虑，并说根据。

A 自重、引下垂线、最大风速B 自重、引下垂线、最大风速和覆冰C 自重、引下垂线、短路电动力和50%最大风速且不小于15m/s风速D 引下线重、自重、相应震级的地震力和25%最大风速答案:[C]解答：根据《导体与电器选择设计技术规定》（DL/T5222-2005）第7.3.5条及表7.3.5，可知答案为C。

或根据《电力工程电气设计手册·电气一次部分》表8-17，答案也为C。

点评: 1、凡涉及到导体选择的，主要参看《导体与电器选择设计技术规定》（DL/T5222-2005）以及《电力工程电气设计手册·电气一次部分》第六章、第八章内容。

本题较简单，知道出处在那里即可。

2、有时候一个题的答案可能来自规范规程，也有可能来自设计手册，如果两者有冲突，应该以规范规程为答题依据。

2. 已知现有220kV配电装置为铝镁系（LDRE）管母线，在计及日照（环境温度35℃，海拔1000m以下）条件下，若远景220kV母线最大穿越功率为800MVA，请通过计算判断下列哪个正确？A 现有母线长期允许载流量2234A，不需要更换。

B 现有母线长期允许载流量1944A，需要更换。

C 现有母线长期允许载流量1966A，需要更换。

D 现有母线长期允许载流量2360A，不需要更换。

答案:[B]解答:根据《导体与电器选择设计技术规定》（DL/T5222-2005）第7.1.5条、表D.2 及D.11，管母线规格为Φ100/90，最高允许温度为+80℃的载流量I xu=2234A，海拔1000m以下，实际环境温度为35o C的综合校正系数为0.87，修正后I xu=K·2360=0.87×2234=1944A。

电气工程师(发输变电)案例分析真题「完整版」案例题，是4选1的方式，各小题前后之间没有联系。

共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。

案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)，如果是论述题要列出论点1、根据材料，回答1-25题。

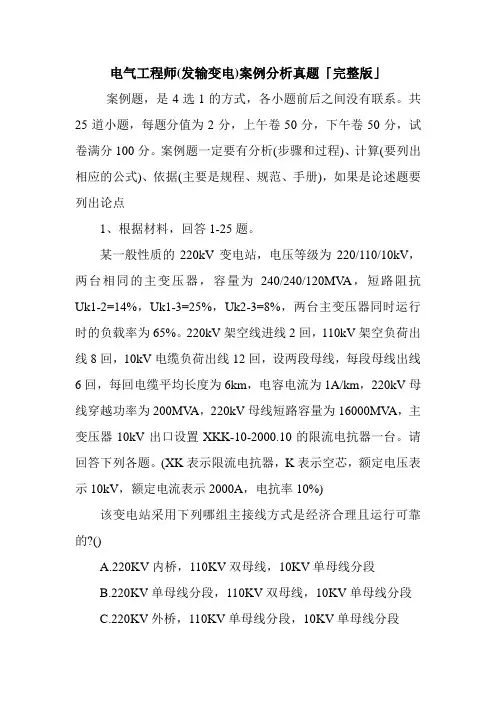

某一般性质的220kV变电站，电压等级为220/110/10kV，两台相同的主变压器，容量为240/240/120MV A，短路阻抗Uk1-2=14%，Uk1-3=25%，Uk2-3=8%，两台主变压器同时运行时的负载率为65%。

220kV架空线进线2回，110kV架空负荷出线8回，10kV电缆负荷出线12回，设两段母线，每段母线出线6回，每回电缆平均长度为6km，电容电流为1A/km，220kV母线穿越功率为200MV A，220kV母线短路容量为16000MV A，主变压器10kV出口设置XKK-10-2000.10的限流电抗器一台。

请回答下列各题。

(XK表示限流电抗器，K表示空芯，额定电压表示10kV，额定电流表示2000A，电抗率10%)该变电站采用下列哪组主接线方式是经济合理且运行可靠的?()A.220KV内桥，110KV双母线，10KV单母线分段B.220KV单母线分段，110KV双母线，10KV单母线分段C.220KV外桥，110KV单母线分段，10KV单母线分段D.220KV双母线，110KV双母线，10KV单母线分段2、请问计算该变电所最大运行方式时，220kV进线的额定电流为下列哪项数值?()A.1785AB.1344AC.891AD.630A3、假设该变电所220kV母线正常为合环运行，110kV、10kV 母线为分列运行，则10kV母线的短路电流应是下列哪项数值?(计算过程小数点后保留三位，最终结果小数点后保留一位)()A.52.8KaB.49.8kAC.15.0kAD.14.8kA4、从系统供电经济合理性考虑，该变电站一台主变10kV 侧最少应带下列哪项负荷值时，该变压器选型是合理的?()A.120MV AB.72MV AC.36MV AD.18MV A5、该变电站每台主变各配置一台过补偿10kV消弧线圈，其计算容量应为下列哪个数值?( )A.1122kV AB.972kV AC.561kV AD.416kV A6、根据材料，回答6-30题。

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析注册电气工程师考试_发输变电专业_真题及答案_2010(49题)***************************************************************************************注册电气工程师考试_发输变电专业_真题及答案_20101.[单选题]在发电厂220kV电气设备接地短路电流进行热稳定校验时，钢接地线短时温度不应超过（ ）。

A)250℃B)300℃C)400℃D)450℃答案:C解析:《交流电气装置的接地设计规范》（GB/T 50065-2011）附录E第E.0.2条规定，在校验接地导体（线）的热稳定时，对钢接地导体（线）的初始温度，取40℃，最大允许温度应为400℃。

2.[单选题]火力发电厂、变电所中的照明线路穿管敷设时，导线（包括绝缘层）截面积的总和不应超过管子内截面积的（ ）。

A)25%B)30%C)35%D)40%答案:D解析:《发电厂和变电站照明设计技术规定》（DL/T 5390-2014）第8.7.3条规定，照明线路穿管敷设时，导线（包括绝缘层）截面积的总和不应超过管子内截面积的40%，或管子内径不小于导线束直径的1.4～1.5倍。

3.[单选题]某单回500kV架空送电线路，相导线按水平排列，某塔使用绝缘子串长5m，相导线水平间距12m，某耐张段位于平原地区，弧垂k＝8.0×10－5，求连续使用最大档距[k＝P/（8T）]（ ）。

A)938mB)645mC)756mD)867m答案:A解析:《110kV～750kV架空输电线路设计规范》（GB 50545-2010）第8.0.1-1条规定，对1000m以下档距，水平线间距离宜按式计算。

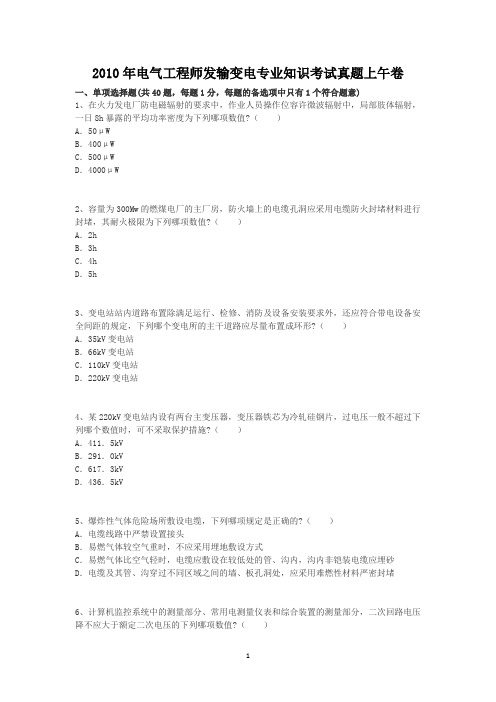

2010年电气工程师发输变电专业知识考试真题上午卷一、单项选择题(共40题，每题1分，每题的备选项中只有1个符合题意)1、在火力发电厂防电磁辐射的要求中，作业人员操作位容许微波辐射中，局部肢体辐射，一日8h暴露的平均功率密度为下列哪项数值?（）A．50μWB．400μWC．500μWD．4000μW2、容量为300Mw的燃煤电厂的主厂房，防火墙上的电缆孔洞应采用电缆防火封堵材料进行封堵，其耐火极限为下列哪项数值?（）A．2hB．3hC．4hD．5h3、变电站站内道路布置除满足运行、检修、消防及设备安装要求外，还应符合带电设备安全间距的规定，下列哪个变电所的主干道路应尽量布置成环形?（）A．35kV变电站B．66kV变电站C．110kV变电站D．220kV变电站4、某220kV变电站内设有两台主变压器，变压器铁芯为冷轧硅钢片，过电压一般不超过下列哪个数值时，可不采取保护措施?（）A．411．5kVB．291．0kVC．617．3kVD．436．5kV5、爆炸性气体危险场所敷设电缆，下列哪项规定是正确的?（）A．电缆线路中严禁设置接头B．易燃气体较空气重时，不应采用埋地敷设方式C．易燃气体比空气轻时，电缆应敷设在较低处的管、沟内，沟内非铠装电缆应埋砂D．电缆及其管、沟穿过不同区域之间的墙、板孔洞处，应采用难燃性材料严密封堵6、计算机监控系统中的测量部分、常用电测量仪表和综合装置的测量部分，二次回路电压降不应大于额定二次电压的下列哪项数值?（）A．5%B．4%C．3%D．2%7、下列哪项举措不能减少化石能源的使用和消耗?（）A．发展水电B．淘汰小火电机组C．发展核电D．建立垃圾发电站8、某220kV变电站的火灾自动报警系统，采用共用接地装置，其接地电阻不应大于：（）A．1ΩB．2ΩC．4ΩD．10Ω9、某35kV变电所中设两台主变压器，每台变压器配置1组电容器补偿装置，电抗率为12%，35kV母线短路容量为500MVA，已运行的补偿容量为12Mvar，由于负荷波动，每次自动投入的分组补偿容量为334kvar，请问电容器组投人时的涌流标幺值为下列哪项数值?（）A．3．82B．8．31C．3．88D．8．3910、有关无功补偿的基本原则与要求，下列哪项说法是不正确的?（）A．发电机应带自动调节励磁(包括强行励磁)运行，并保持其运行的稳定性B．220kV及以上电压等级线路的充电功率应基本予以补偿C．电网的无功补偿应以分层分区和就地平衡为原则，并应随负荷(或电压)变化进行调整D．电网受端系统中应有足够的报考无功备用容量11、在燃煤电厂和变电所电缆防火设计中，下列哪项设计不符合规范的要求?（）A．公用主隧道或沟内引接分支处宜设防火墙B．长距离沟道中相隔约200m宜设防火墙C．电缆引至电气柜处的开孔处应设防火封堵D．16m深的电缆竖井宜设两道防火封堵12、某新建火力发电厂计划安装4台200MW的发电机组，发电厂以220kV电压接人系统，起动／备用电源也从220kV引接，220kV出线为6回，请问该发电厂的220kV配电装置接线采用下列哪种是经济合理的?（）A．双母线接线B．双母线带旁路接线C．双母线单分段接线D．双母线双分段接线13、离线封闭母线与设备连接时，为了便于拆卸，连接处一般采用螺栓连接，且接触面需镀银处理，请问当导体额定电流大于下列哪项数值时，应采用非磁性材料紧固件?（）A．1000AB．2000AC．2500AD．3000A14、对于按经济电流密度选择屋外导体时，下列哪一项应考虑日照的影响?（）A．共箱封闭母线B．离相封闭母线C．组合导线D．管形母线15、某110kV高压断路器额定电流1000A，当使用环境温度为50℃、海拔高度为800m时，允许的长期负荷电流为多少?（）A．820AB．900AC．920AD．1000A16、某变电站中，10kV母线上的电容补偿装置串联电抗器电抗率是6%，电容器组每相的串联段数是1，该并联电容器组的额定相电压应是下列哪一数值?（）17、在有效接地系统中，采用无间隙氧化物避雷器作为雷电过电压保护装置时，下列哪一条不符合避雷器技术要求?（）18、校验导体动、热稳定，选取被校验导体或电器通过短路电流短路点，下列哪项不符合规范要求?（）A．对带电抗器的10kV出线，校验母线与母线隔离开关之间隔板前的引线和套管时，应选在电抗器前B．对带电抗器的10kV出线，校验管形母线的动稳定，应选在电抗器之后C．对不带电抗器的回路，短路点应选在各种接线方式时短路电流为的地点D．对带电抗器的10kV厂用分支回路，校验母线与母线隔离开关之间隔板前的引线和套管时，应选在电抗器前19、有关室外配电装置与冷却塔的距离，下列哪项是不符合规范要求的?（）A．对于机械通风冷却塔，非严寒地区应不小于40mB．对于机械通风冷却塔，严寒地区应不小于50mC．对于自然通风冷却塔，配电装置位于其冬季盛行风向的上风侧时，应不小于25mD．对于自然通风冷却塔，配电装置位于其冬季盛行风向的下风侧时，应不小于40m20、下列关于矩形、槽形、管形导体的选型配置，哪项不符合规范要求?（）A．20kV、4kA；矩形导体B．66kV、1kA；矩形导体C．20kV、6kA；槽形导体D．66kV、2kA；槽形导体21、 110kV及以上单芯电缆金属层单点直线接地时，下列哪种情况，应沿电缆邻近设置平行回流线?（）A．需要抑制电缆邻近弱电线路的电气干扰强度B．系统短路时，电缆金属层产生的工频感应电压，达到电缆护层电压限制器的工频耐压C．系统短路时，电缆金属层产生的工频感应电压，达到电缆护层绝缘耐受强度D．重要回路且可能有过热部位的高压电缆线路22、在发电厂、变电所中，屋内配电装置采用金属封闭开关设备时，下列哪些关于设备布置的描述是不正确的?（）A．固定式设备单列布置时，维护通道800mm，操作通道为1500mmB．移开式设备单列布置时，维护通道800mm，操作通道为单车长+1200mmC．固定式设备双列布置时，维护通道800mm，操作通道为1500mmD．移开式设备双列布置时，维护通道1000mm，操作通道为双车长+900mm23、发电厂厂区内升压站装有：一台360MVA主变压器、由三个单相变组成的一台189MVA 联络变压器、一台45MVA高压厂用变压器和一台55MVA的起动／备用变压器，且均为油浸变压器。

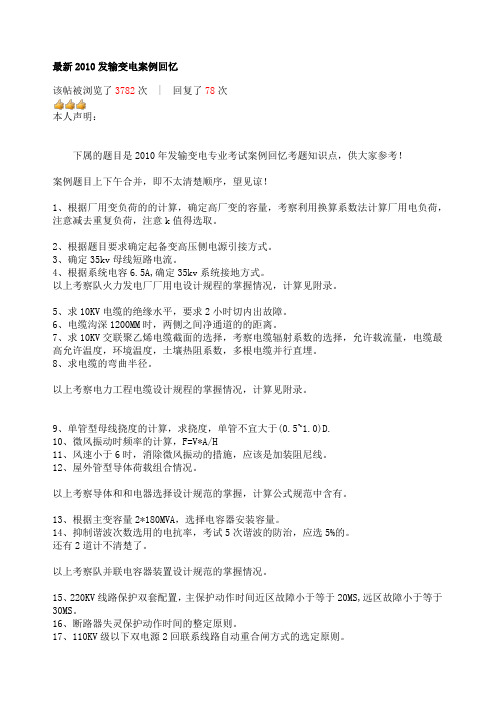

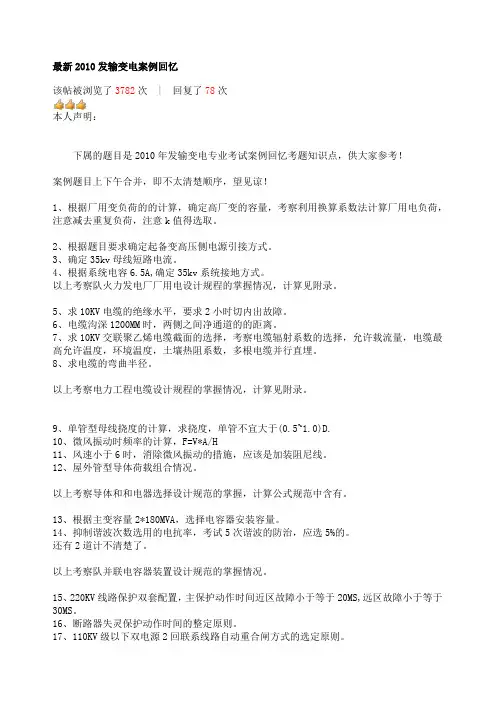

最新2010发输变电案例回忆该帖被浏览了3782次 | 回复了78次本人声明：下属的题目是2010年发输变电专业考试案例回忆考题知识点，供大家参考！案例题目上下午合并，即不太清楚顺序，望见谅！1、根据厂用变负荷的的计算，确定高厂变的容量，考察利用换算系数法计算厂用电负荷，注意减去重复负荷，注意k值得选取。

2、根据题目要求确定起备变高压侧电源引接方式。

3、确定35kv母线短路电流。

4、根据系统电容6.5A,确定35kv系统接地方式。

以上考察队火力发电厂厂用电设计规程的掌握情况，计算见附录。

5、求10KV电缆的绝缘水平，要求2小时切内出故障。

6、电缆沟深1200MM时，两侧之间净通道的的距离。

7、求10KV交联聚乙烯电缆截面的选择，考察电缆辐射系数的选择，允许载流量，电缆最高允许温度，环境温度，土壤热阻系数，多根电缆并行直埋。

8、求电缆的弯曲半径。

以上考察电力工程电缆设计规程的掌握情况，计算见附录。

9、单管型母线挠度的计算，求挠度，单管不宜大于(0.5~1.0)D.10、微风振动时频率的计算，F=V*A/H11、风速小于6时，消除微风振动的措施，应该是加装阻尼线。

12、屋外管型导体荷载组合情况。

以上考察导体和和电器选择设计规范的掌握，计算公式规范中含有。

13、根据主变容量2*180MVA，选择电容器安装容量。

14、抑制谐波次数选用的电抗率，考试5次谐波的防治，应选5%的。

还有2道计不清楚了。

以上考察队并联电容器装置设计规范的掌握情况。

15、220KV线路保护双套配置，主保护动作时间近区故障小于等于20MS,远区故障小于等于30MS。

16、断路器失灵保护动作时间的整定原则。

17、110KV级以下双电源2回联系线路自动重合闸方式的选定原则。

以上考察队GB-14285规范的掌握情况。

18、正常运行情况下，直流母线电压的数值，应为105%系统电压，应该为231V.19、在均衡充电情况下，动力和控制合并供电的直流母线电压和蓄电池组的出口端电压，20、求蓄电池的个数？21、给出蓄电池的容量和经常负荷，选择从电装置的额定电流。

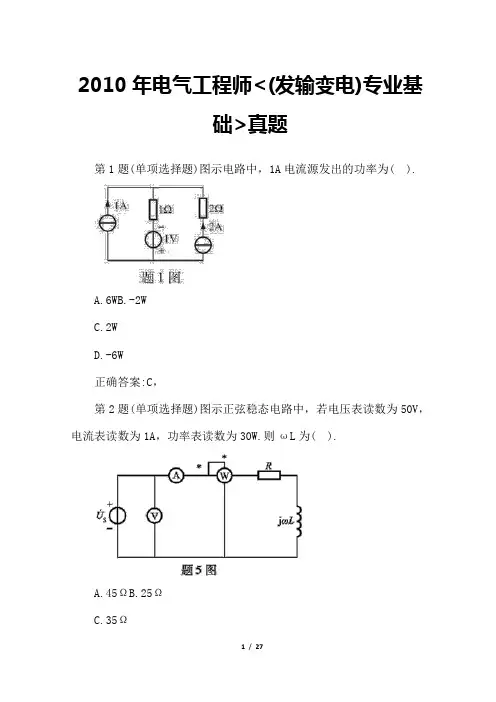

2010年电气工程师<(发输变电)专业基础>真题第1题(单项选择题)图示电路中，1A电流源发出的功率为( ).A.6WB.-2WC.2WD.-6W正确答案:C，第2题(单项选择题)图示正弦稳态电路中，若电压表读数为50V，电流表读数为1A，功率表读数为30W.则ωL为( ).A.45ΩB.25ΩC.35ΩD.40Ω正确答案:D，第3题(单项选择题)图示电路中，若U=0.5V，I=1A，则IS为( ).A.-0.25AB.0.125AC.-0.125AD.0.25A正确答案:C，第4题(单项选择题)图示电路在开关S闭合时为对称三相电路，且三个电流表读数均为30A，Z=10-J10Ω.开关S闭合时，三个负载Z的总无功功率为( ).A.-9KVARB.9KVARC.150KVARD.-150KVAR正确答案:A，第5题(单项选择题)图示对称三相电路中，相电压是200V，，功率表W1的读数为( ).正确答案:A，第6题(单项选择题)图示电路中，电路原已达稳定，设I=0时开关S断开，则开关S断开后的电感电流I(T)为( ).A.-2E-3TAB.2E-3TAC.-3E-T/3AD.3E-T/3A正确答案:A，第7题(单项选择题)在R=7KΩ、L=4.23H、C=0.47μF三个元件串联的电路中，电路的暂态属于下列哪种类型( )A.非振荡B.临界振荡C.振荡D.不能确定正确答案:A，第8题(单项选择题)终端开路的无损耗传输线的长度为波长的倍数为下列哪项数值时，其输入端阻抗的绝对值不等于特性阻抗( )A.11/8B.5/8C.7/8D.1/2正确答案:D，第9题(单项选择题)若一个8位ACD的最小量化电压为19.6MV，当输入电压为4.0V时，输出数字量为( ).A.(11001001)BB.(11001000)BC.(10001100)BD.(11001100)B正确答案:D，第10题(单项选择题)一台并励直流电动机拖动一台他励直流发电机，当电动机的外加电压和励磁回路电阻均不变时，若增加发电机的负荷，此时电动机的电枢电流和转速将会出现( ).A.电枢电流升高，转速降低B.电枢电流降低，转速升高C.电枢电流升高，转速升高D.电枢电流降低，转速降低正确答案:A，第11题(单项选择题)两台变压器并列运行，变压器A的参数如下:SN=1000KVA，U1/U2=6300/400V，YD11联结，UK%=6.25;变压器B的参数如下:SN=1800KVA，U1/U2=6300/400V，YD11联结，UK%=6.6;若供给的负荷为2800KVA，则有( ).A.A过载B.B过载C.均不过载D.均过载正确答案:A，第12题(单项选择题)变压器空载时，一次侧线路电压增高，铁心损耗将( ).A.增加B.不变C.不定D.减少正确答案:A，第13题(单项选择题)一台三相异步电动机，电源频率为50HZ，额定运行时转子的转速NN=1400R/MIN，此时转子绕组中感应电势的频率为( ).A.0.067HZB.3.333HZC.50HZD.100HZ正确答案:B，第14题(单项选择题)异步电动机工作在发电机状态下，其转速的变化范围为(N1为同步转速)( ).A.N＜0B.N=0C.0＜N＜N1D.N＞N1正确答案:D，第15题(单项选择题)三绕组变压器数学模型中的电抗反映变压器绕组的( ).A.铜耗B.铁耗C.等值漏磁通D.漏磁通正确答案:C，第16题(单项选择题)发电机接入10KV网络，变压器一次侧接发电机，二次侧接110KV线路，发电机和变压器额定电压分别为( ).A.10.5KV，10.5/121KVB.10.5KV，10.5/110KVC.10KV，10/110KVD.10.5KV，10/121KV正确答案:A，第17题(单项选择题)N台相同变压器在额定功率STN、额定电压下并联运行，其总有功损耗为( ).(单位:KW)正确答案:C，第18题(单项选择题)某330KV输电线路的等值电路如图所示，已知线路始端功率和始端电压分别为( ).正确答案:D，第19题(单项选择题)一降压变电所，变压器归算到高压侧参数如图所示，最大负荷时变压器高压母线电压维持在113KV，最小负荷时变压器高压母线电压维持在115KV，若不考虑功率损耗，变压器低压母线顺调压，变压器分接头电压应为( ).A.112.75B.115.5C.107.25D.110正确答案:B，第20题(单项选择题)具有三条进线和三条出线时，采用一个半断路器接线和六角形接线相比较，正确的是( ).A.一个半断路器接线多用三台断路器B.一个半断路器接线少用三台断路器C.两种接线断路器数量相同D.六角形接线比一个半断路器接线在设备选择方面更方便正确答案:A，第21题(单项选择题)分裂电抗器中间抽头3接电源，两个分支1和2接相等的两组负荷，两个分支的自感抗相同，为XK，耦合系数K 取0.5，下列表述正确的是( ).A.当分支1出线短路时，电抗器的电抗值为1.5XKB.当分支1出线短路时，电抗器的电抗值为2.0XKC.正常运行时，电抗器的电抗值为0.5XKD.正常运行时，电抗器的电抗值为XK，当分支1出线短路时，电抗值为3XK正确答案:C，第22题(单项选择题)无间隙金属氧化物避雷器限制过电压的主要原理是由于避雷器( ).A.无极性效应B.有良好接地C.响应速度快D.非线性阻抗正确答案:D，第23题(单项选择题)提高空气间隙放电电压的有效方法是( ).A.封闭间隙B.均匀电场C.增加湿度D.净化空气正确答案:B，第24题(单项选择题)冲击高电压测量试验中，下列哪种表计或装置是不用的( ).A.静电电压表B.测量球隙C.分压表D.峰值电压表正确答案:A，第25题(单项选择题)某110KV变电所母线上接有3条架空线和1条电缆线路，架空线波阻抗300Ω，电缆波阻抗100Ω，当幅值为600KV 的雷电过电压波沿其中一条架空线进入变电所时，电缆上的过电压幅值为( ).A.125KVB.200KVC.100KVD.500KV正确答案:B，第26题(单项选择题)高压线路上装设并联电抗器的作用是( ).A.降低线路末端过电压B.改善无功平衡C.提高稳定性D.提高线路功率因数正确答案:B，第27题(单项选择题)图示电路中电流I为( ).A.-1AB.1AC.2AD.-2A正确答案:B，第28题(单项选择题)图示直流电路中的IA为( ).A.1AB.2AC.3AD.4A正确答案:C，第29题(单项选择题)图示正弦稳态电路中，若，电流表A读数为40A，电流表A2的读数为28.28A，则ωL应为( ).A.2ΩB.5ΩC.1ΩD.1.5Ω正确答案:C，第30题(单项选择题)图示电路为含耦合电感的正弦稳态电路，开关S断开时，I为( ).正确答案:B，第31题(单项选择题)图示电路为对称三相电路，相电压为200V，Z1=Z2=150-J150Ω，为( ).正确答案:D，第32题(单项选择题)图示电路中，若R=10Ω，L1=1MH，L2=23MH，则C2为( ).A.150μFB.200μFC.250μFD.500μF正确答案:D，第33题(单项选择题)图示正弦稳态电路发生谐振时，安培表A1的读数为12A，安培表A2的读数为20A，安培表A3的读数为( ).A.16AB.8AC.4AD.2A正确答案:A，第34题(单项选择题)图示正弦交流电路中，已知电源电压有U=100V，角频率为ω，电流有效值I=I1=I2，电源提供的有功功率P=866W.则ωL为( ).A.15ΩB.10ΩC.5ΩD.1Ω第35题(单项选择题)图示正弦稳态电路中，已知，ω=1000RAD/S，R=10Ω，L=1MH.当L和C发生并联谐振时，为( ).正确答案:B，第36题(单项选择题)已知三相对称电路的线电压为380V，三相负载消耗的总的有功功率为10KW.负载的功率因数为COSφ=0.6，则负载Z 的值为( ).A.4.123±J6.931ΩB.5.198±J3.548ΩC.5.198±J4.246ΩD.5.198±J6.931Ω第37题(单项选择题)在R、L、C串联电路中，若总电压U、电感电压UL及RC两端的电压URC均为400V，且R=50Ω，则电流I为( ).A.8AB.8.660AC.1.732AD.6.928A正确答案:D，第38题(单项选择题)已知正弦电流的初相为90°，在T=0时的瞬时值为17.32A，经过(1/50)S后电流第一次下降为0，则其角频率为( ).A.78.54RAD/SB.50RAD/SC.39.27RAD/SD.100RAD/S正确答案:A，第39题(单项选择题)图示电路中U=10SIN(ωT)V，I=2SIN(ωT)A，ω=1000RAD/S，则无源二端网络N可以看作R和与C串联，其数值应为下列哪组( )A.1Ω，1.0μFB.1Ω，0.125μFC.4Ω，1.0μFD.2Ω，1.0μF正确答案:A，第40题(单项选择题)图示电路原已稳定，T=0时闭合开关S后，则UL(T)为( ).A.-3E-TVB.3E-TVC.0VD.1+3E-TV正确答案:B，第41题(单项选择题)图示电路的谐振频率为( ).A.79.58HZB.238.74HZC.159.16HZD.477.48HZ正确答案:A，第42题(单项选择题)球形电容器的内半径R1=5CM，外半径R2=10CM.若介质的电导率γ=10^-10S/M，则该球形电容器的漏电导为( ).A.0.2*10^-9SB.0.15*10^-9SC.0.125*10^-9SD.0.1*10^-9S正确答案:C，第43题(单项选择题)图示，半径为R的无线长直导线通有均匀分布的电流I，则其单位长度的内自感为( ).正确答案:C，第44题(单项选择题)某晶体管的极限参数PCM=150MW，ICM=100MA，U(BR)CEO=30V.若它的工作电压分别为UCE=10V和UCE=1V时，则其最大允许工作电流分别为下列哪组数值( )A.15MA，100MAB.10MA，100MAC.150MA，100MAD.15MA，10MA正确答案:A，第45题(单项选择题)图示电路中，为使输出电压稳定，应该引入下列哪种反馈方式( )A.电压并联负反馈B.电流并联负反馈C.电压串联负反馈D.电流串联负反馈正确答案:C，第46题(单项选择题)图示为用555定时器组成的开机延时电路，若给定C=25μF，R=91KΩ，VCC=12V，常闭开关S断开以后经过延时为下列哪项数值，UO才能跳变为高电平( )A.1.59SB.2.5SC.1.82SD.2.275S正确答案:B，第47题(单项选择题)同步16进制加法集成计数器74163构成的电路如图所示，74163的功能表如题30表所示，该电路完成下列哪种功能( )A.256分频B.240分频C.208分频D.200分频正确答案:D，第48题(单项选择题)一台并励直流电动机PN=75KW，UN=230V，IN=38A，NN=1750R/MIN.电枢回路总电阻RA=0.2Ω，励磁回路总电阻RF=383Ω.求满载运行时的电磁转矩为( ).A.39.75N·MB.45.41N·MC.46.10N·MD.34.57N·M正确答案:B，第49题(单项选择题)一台三相同步发电机单机运行供给一纯电阻性负载，运行中如果增大此发电机的励磁电流，那么总输出的电枢电流比原来( )A.多输出感性电流B.多输出纯有功电流C.多输出容性电流D.电枢电流不变正确答案:A，第50题(单项选择题)一台隐极同步发电机，PN=25000KW，UN=10.5KV，定子绕组接成Y型，功率因数COSφ=0.8(滞后)，同步电抗XS=9.39Ω，忽略电枢绕组的电阻，额定运行状态下E0为( ).A.20358.3VB.23955.8VC.31953.9VD.13830.9V正确答案:A，第51题(单项选择题)电力系统电压降公式为( ).正确答案:A，第52题(单项选择题)如在高压电网中某线路始端母线的电压高于末端(U1＞U2)，而始端母线的相位小于末端(δ1＜δ2)，则( ).A.有功功率从始端流向末端，无功功率从始端流向末端B.有功功率从末端流向始端，无功功率从末端流向始端C.有功功率从始端流向末端，无功功率从末端流向始端D.有功功率从末端流向始端，无功功率从始端流向末端正确答案:D，第53题(单项选择题)110KV及以上电力系统中性点采用( ).A.不接地B.经消弧线圈接地C.直接接地D.经高电阻接地正确答案:C，第54题(单项选择题)电力系统短路计算中，短路冲击电流的定义为( ).A.短路电流的最大有效值B.短路电流直流分量最大值C.短路电流周期分量起始值D.短路电流最大瞬时值正确答案:D，第55题(单项选择题)网络接线如图所示，元件参数标于图中，系统S的短路容量为1200MVA，取SB=60MVA，当图示F点发生三相短路时，短路点的总电抗标幺值和短路电流有名值分别为( ).A.0.231，7.953B.0.169，5.499C.0.147，6.369D.0.097，9.677正确答案:B，第56题(单项选择题)系统如图所示，各元件的标幺值电抗为:发电机G:XD″=XD″=0.21，XPG=0.12;线路L:XL1(0)=XL2(0)=0.28;变压器T1、T2:XT1(0)=XT2(0)=0.15，XP1=XP2=0.27.当F处发生不对称短路故障时，其零序电抗为( ).A.0.194B.0.148C.0.155D.0.181正确答案:C，第57题(单项选择题)系统接线如图所示，图中参数均为归算到统一基准值下(SB=50MVA)的标幺值，系统在F点发生A相接地，短路处短路电流为(变压器联结组YD11)( ).A.0.214KAB.0.316KAC.0.412KAD.0.238KA正确答案:D，第58题(单项选择题)在电气主接线中，旁路母线的作用是( ).A.可以用作备用母线B.可以不停电检修出线断路器C.可以不停电检修母线隔离开关D.母线或母线隔离开关故障时，可以减少停电范围正确答案:B，第59题(单项选择题)为保证断路器在关合短路电流时的安全性，其额定关合电流( ).A.不应小于短路冲击电流B.不应大于短路冲击电流C.只需大于长期工作电流D.只需大于通过断路器的短路稳态电流正确答案:A，第60题(单项选择题)下列关于互感器的叙述哪些是对的( )A.电流互感器二次侧要装保险，电流互感器二次侧不允许开断B.电流互感器二次侧要装保险，电压互感器二次侧不允许开断C.电压互感器二次侧要装保险，电压互感器二次侧不允许开断D.电压互感器二次侧要装保险，电流互感器二次侧不允许开断正确答案:D，。

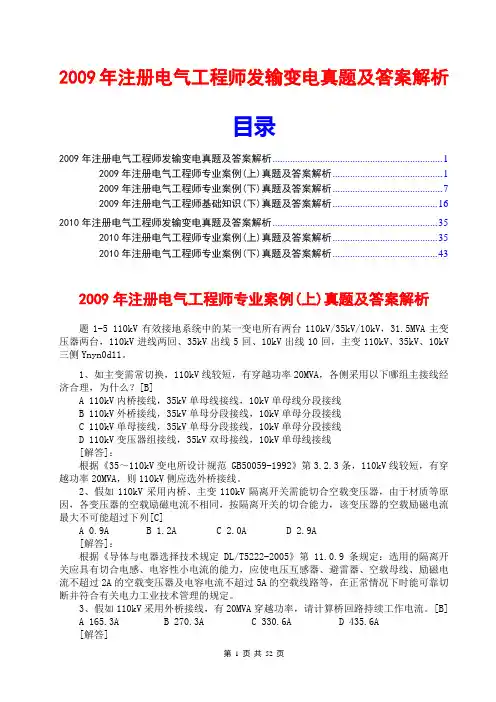

2009年注册电气工程师发输变电真题及答案解析目录2009年注册电气工程师发输变电真题及答案解析 (1)2009年注册电气工程师专业案例(上)真题及答案解析 (1)2009年注册电气工程师专业案例(下)真题及答案解析 (7)2009年注册电气工程师基础知识(下)真题及答案解析 (16)2010年注册电气工程师发输变电真题及答案解析 (35)2010年注册电气工程师专业案例(上)真题及答案解析 (35)2010年注册电气工程师专业案例(下)真题及答案解析 (43)2009年注册电气工程师专业案例(上)真题及答案解析题1-5 110kV有效接地系统中的某一变电所有两台110kV/35kV/10kV，31.5MVA主变压器两台，110kV进线两回、35kV出线5回、10kV出线10回，主变110kV、35kV、10kV 三侧Ynyn0d11。

1、如主变需常切换，110kV线较短，有穿越功率20MVA，各侧采用以下哪组主接线经济合理，为什么？[B]A 110kV内桥接线，35kV单母线接线，10kV单母线分段接线B 110kV外桥接线，35kV单母分段接线，10kV单母分段接线C 110kV单母接线，35kV单母分段接线，10kV单母分段接线D 110kV变压器组接线，35kV双母接线，10kV单母线接线[解答]：根据《35～110kV变电所设计规范 GB50059-1992》第3.2.3条，110kV线较短，有穿越功率20MVA，则110kV侧应选外桥接线。

2、假如110kV采用内桥、主变110kV隔离开关需能切合空载变压器，由于材质等原因，各变压器的空载励磁电流不相同，按隔离开关的切合能力，该变压器的空载励磁电流最大不可能超过下列[C]A 0.9AB 1.2AC 2.0AD 2.9A[解答]：根据《导体与电器选择技术规定 DL/T5222-2005》第11.0.9条规定：选用的隔离开关应具有切合电感、电容性小电流的能力，应使电压互感器、避雷器、空载母线、励磁电流不超过2A的空载变压器及电容电流不超过5A的空载线路等，在正常情况下时能可靠切断并符合有关电力工业技术管理的规定。

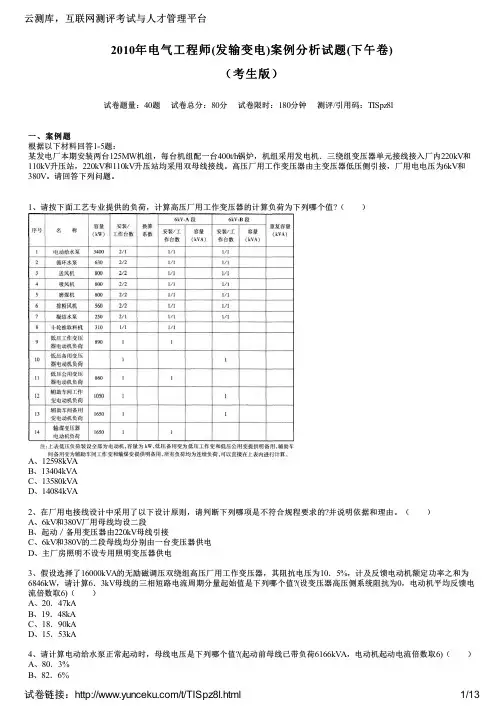

云测库，互联网测评考试与人才管理平台2010年电气工程师(发输变电)案例分析试题(下午卷)（考生版）试卷题量：40题试卷总分：80分试卷限时：180分钟测评/引用码：TISpz8l一、案例题根据以下材料回答1-5题：某发电厂本期安装两台125MW机组，每台机组配一台400t/h锅炉，机组采用发电机．三绕组变压器单元接线接入厂内220kV和110kV升压站，220kV和110kV升压站均采用双母线接线。

高压厂用工作变压器由主变压器低压侧引接，厂用电电压为6kV和380V。

请回答下列问题。

1、请按下面工艺专业提供的负荷，计算高压厂用工作变压器的计算负荷为下列哪个值?（ ）A、12598kVAB、13404kVAC、13580kVAD、14084kVA2、在厂用电接线设计中采用了以下设计原则，请判断下列哪项是不符合规程要求的?并说明依据和理由。

（ ）A、6kV和380V厂用母线均设二段B、起动／备用变压器由220kV母线引接C、6kV和380V的二段母线均分别由一台变压器供电D、主厂房照明不设专用照明变压器供电3、假设选择了16000kVA的无励磁调压双绕组高压厂用工作变压器，其阻抗电压为10．5%，计及反馈电动机额定功率之和为6846kW，请计算6．3kV母线的三相短路电流周期分量起始值是下列哪个值?(设变压器高压侧系统阻抗为0，电动机平均反馈电流倍数取6)（ ）A、20．47kAB、19．48kAC、18．90kAD、15．53kA4、请计算电动给水泵正常起动时，母线电压是下列哪个值?(起动前母线已带负荷6166kVA，电动机起动电流倍数取6)（ ）A、80．3%B、82．6%云测库，互联网测评考试与人才管理平台C、83．8%D、85．4%5、经计算，6kV厂用母线的接地电容电流为6．5A，厂用变中性点宜采用高电阻接地方式，请问选择下列哪种接线组别能满足中性点接地的要求?并说明根据和理由。

（ ）A、高压厂用变压器为Dd12，一台低压厂用变压器为YNyn12B、高压厂用变压器为Dyn1C、高压厂用变压器为YNy12D、高压厂用变压器为Dd12，两台低压厂用变压器为YNyn12根据以下材料回答6-10题：某变电所电压等级为220／110／10kV，2台主变压器容量为180MVA。

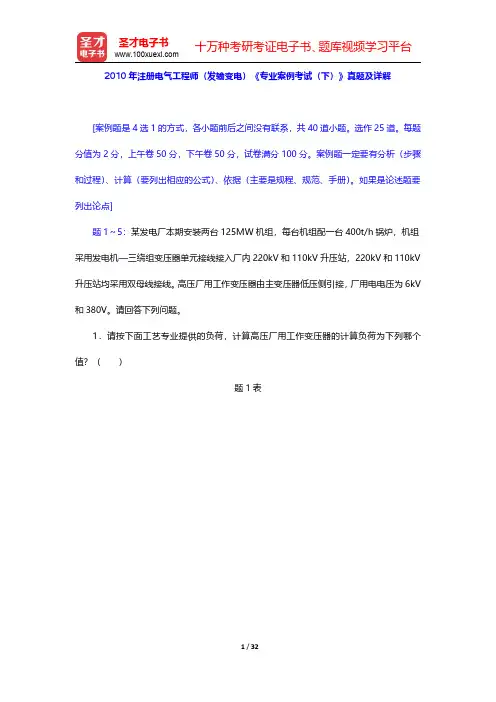

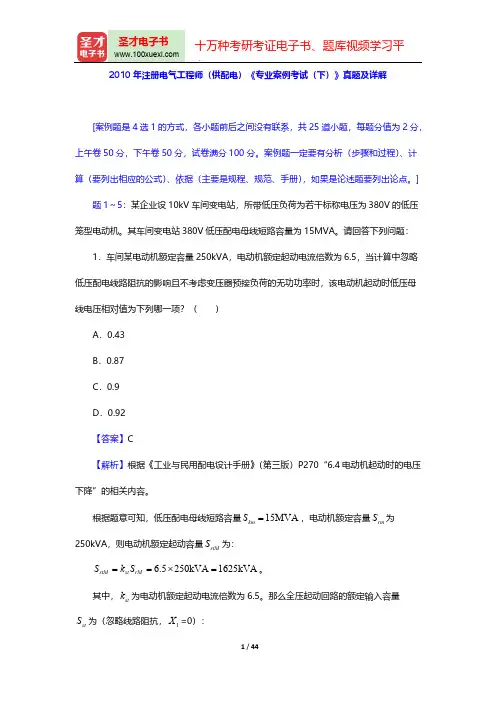

2010年注册电气工程师（发输变电）《专业案例考试（下）》真题及详解[案例题是4选1的方式，各小题前后之间没有联系，共40道小题。
