便携式卫星站和地面站的方案的报告一、引言随着现代通信技术的发展和广泛应用，人们对于移动通信的需求越来越高。
然而，在遥远地区或是灾区等缺乏基础设施支持的地方，传统的通信设备难以提供可靠的通信服务。
为了解决这个问题，便携式卫星站和地面站的概念被提出，以便在任何地方都能够提供可靠的通信服务。
本报告将针对便携式卫星站和地面站的方案进行详细介绍和讨论。
二、便携式卫星站的方案1.设备选择：便携式卫星站的主要组成部分包括卫星天线、调制解调器和功率放大器等。
在选择设备时，需要考虑设备的重量、体积和功耗等因素，以便在保证通信性能的同时，实现设备的便携性。
2.能源供应：便携式卫星站通常需要长时间的运行，因此能源供应也是一个重要的考虑因素。
可以使用太阳能电池板、锂电池等便携型能源供应设备作为卫星站的电源，以确保卫星站的稳定运行。
3.数据传输和编码：便携式卫星站需要通过卫星传送和接收数据。
在数据传输过程中，需要对数据进行编码和解码以提高通信的可靠性。
常用的编码技术包括纠错编码、压缩编码等。
三、地面站的方案地面站是便携式卫星站的配套设施，主要用于接收卫星发出的信号并进行数据处理。
地面站的方案可以分为以下几个方面：1.设备选择：地面站的设备包括卫星天线、接收器、调制解调器和数据处理设备等。
在选择设备时，需要考虑地面站的通信范围和性能需求等因素，以确保能够接收到卫星发出的信号并进行数据处理。
2.数据处理和分析：地面站需要对接收到的数据进行处理和分析。
可以使用数据处理软件进行数据解码、数据压缩和数据可视化等操作，以便更好地理解和利用接收到的数据。
3.通信网络：地面站可以通过有线或无线网络连接到其他设备或用户。
地面站的通信网络需要具备较高的带宽和稳定性，以满足数据传输和通信需求。
四、总结便携式卫星站和地面站的方案是解决移动通信难题的重要技术手段。
通过合理选择设备和优化通信方案，可以提供可靠的通信服务，并满足人们对移动通信的需求。

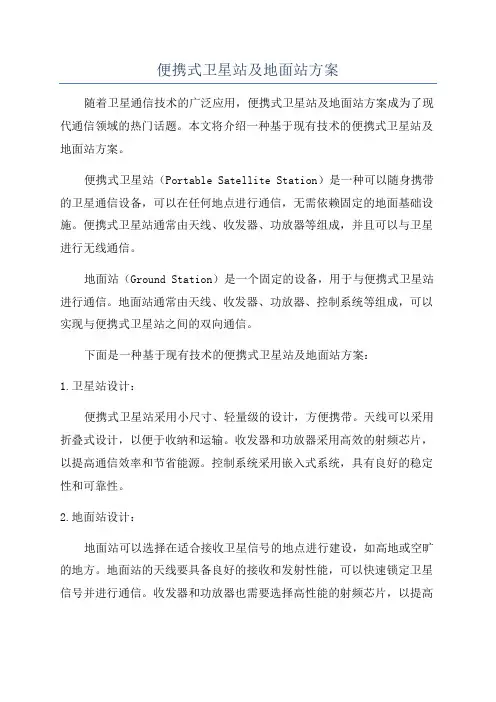

便携式卫星站及地面站方案随着卫星通信技术的广泛应用，便携式卫星站及地面站方案成为了现代通信领域的热门话题。
本文将介绍一种基于现有技术的便携式卫星站及地面站方案。
便携式卫星站（Portable Satellite Station）是一种可以随身携带的卫星通信设备，可以在任何地点进行通信，无需依赖固定的地面基础设施。
便携式卫星站通常由天线、收发器、功放器等组成，并且可以与卫星进行无线通信。
地面站（Ground Station）是一个固定的设备，用于与便携式卫星站进行通信。
地面站通常由天线、收发器、功放器、控制系统等组成，可以实现与便携式卫星站之间的双向通信。
下面是一种基于现有技术的便携式卫星站及地面站方案：1.卫星站设计：便携式卫星站采用小尺寸、轻量级的设计，方便携带。
天线可以采用折叠式设计，以便于收纳和运输。
收发器和功放器采用高效的射频芯片，以提高通信效率和节省能源。
控制系统采用嵌入式系统，具有良好的稳定性和可靠性。
2.地面站设计：地面站可以选择在适合接收卫星信号的地点进行建设，如高地或空旷的地方。
地面站的天线要具备良好的接收和发射性能，可以快速锁定卫星信号并进行通信。
收发器和功放器也需要选择高性能的射频芯片，以提高通信质量。
控制系统需要具备先进的控制算法，以确保与卫星站之间的稳定通信。
3.系统优化：在系统设计中，可以优化通信协议，以提高通信效率和抗干扰能力。
可以使用自适应调制和编码技术，以根据信道质量和噪声水平进行调整。
可以采用自动重传请求和错误纠正技术，以提高数据传输的可靠性。
同时，还可以针对特定应用场景进行系统设计，如野外作业、紧急救援等，以满足不同需求。
4.网络接入：综上所述，便携式卫星站及地面站方案是一种基于现有技术的通信解决方案。
通过合理的系统设计和优化、先进的通信协议和网络接入方式，可以实现便携、高效、可靠的卫星通信。
这种方案在应急通信、无线通信等领域具有广泛的应用前景。
I G I T C W技术 研究Technology Study38DIGITCW2023.06卫星移动通信终端通常能够提供话音、传真、数据、短消息、视频等业务，需要具备大功率通信收发能力。
一般能力的便携、背负类设备，EIRP 值不低于20 dBW ，G /T 值不低于-16 dB/K 。
这样的设计，射频部分需要10 W 以上功率输出，考虑到设计相关问题，一般将功放、低噪放与天线部分放在同一个单元，组成一个天线前端[1]。
该天线前端与主机板之间需要进行通信射频信号传输、北斗/GPS 信号传输、控制信号传输及电源供电等，单一的射频接口很难胜任此功能，而分别通过多个接口完成又过于繁复。
为方便携带和天线拉远考虑，信号可采用一线通方式，将射频信号、控制信号、供电集成，功放是移动通信终端最主要的能耗部件。
因此降低功放的工作功耗和待机功耗对整机低功耗的控制具有非常重要的意义。
目前，在卫星移动通信地面便携终端、背负终端的日常使用中，为了保证通信速率和带宽的要求，将收发通道保持常开，发射功率尽可能增大。
在达到能力上限范围后，全靠基带的开环和闭环功率控制，通过回退的方式，降低功放的发送功率[2]。
这种射频接口的设计，无法很好地设置检波策略，达不到调整发送开关的目的，功耗较高。
在不具备充电条件下的野外使用，卫星移动通信终端功耗控制很重要，因此对射频的控制非常必要。
1 一线通射频接口组成原理一线通射频接口一般包括通信射频信号传输、北斗/GPS 信号传输、控制信号传输及电源供电等。
一种卫星移动通信终端一线通射频接口设计王 鑫，秦艳召，张 洋，张 健（南京熊猫汉达科技有限公司，江苏 南京 210014）摘要：文章设计了一种卫星移动通信终端的一线通射频接口方案，支持低功耗联动控制设计。
本方案是在一线通射频接口中增加控制单元，结合基于卫星移动通信终端基带处理单元的工作状态共同完成。
通过动态调整射频前端和外围组件，来带动整机联动控制，实现降低功耗。

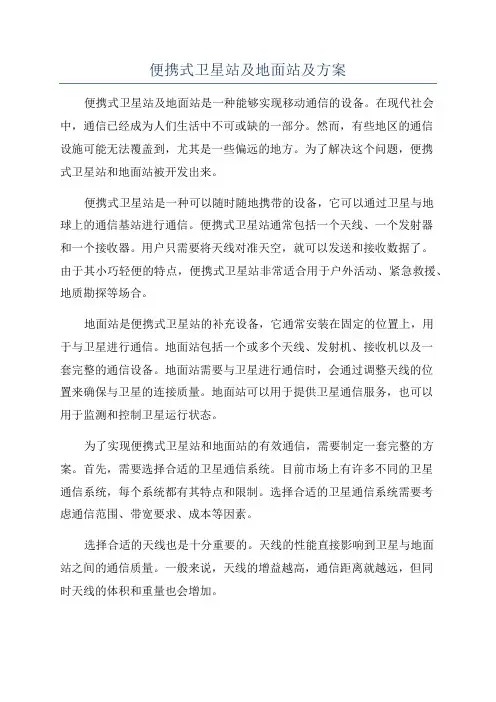

便携式卫星站及地面站及方案便携式卫星站及地面站是一种能够实现移动通信的设备。
在现代社会中，通信已经成为人们生活中不可或缺的一部分。
然而，有些地区的通信设施可能无法覆盖到，尤其是一些偏远的地方。
为了解决这个问题，便携式卫星站和地面站被开发出来。
便携式卫星站是一种可以随时随地携带的设备，它可以通过卫星与地球上的通信基站进行通信。
便携式卫星站通常包括一个天线、一个发射器和一个接收器。
用户只需要将天线对准天空，就可以发送和接收数据了。
由于其小巧轻便的特点，便携式卫星站非常适合用于户外活动、紧急救援、地质勘探等场合。
地面站是便携式卫星站的补充设备，它通常安装在固定的位置上，用于与卫星进行通信。
地面站包括一个或多个天线、发射机、接收机以及一套完整的通信设备。
地面站需要与卫星进行通信时，会通过调整天线的位置来确保与卫星的连接质量。
地面站可以用于提供卫星通信服务，也可以用于监测和控制卫星运行状态。
为了实现便携式卫星站和地面站的有效通信，需要制定一套完整的方案。
首先，需要选择合适的卫星通信系统。
目前市场上有许多不同的卫星通信系统，每个系统都有其特点和限制。
选择合适的卫星通信系统需要考虑通信范围、带宽要求、成本等因素。
选择合适的天线也是十分重要的。
天线的性能直接影响到卫星与地面站之间的通信质量。
一般来说，天线的增益越高，通信距离就越远，但同时天线的体积和重量也会增加。
在部署便携式卫星站和地面站时，需要选择合适的位置和安装方式。
对于便携式卫星站，可以考虑使用三脚架或者吸盘等固定设备。
而地面站则需要选择一个高地势、视野开阔的地方，以确保与卫星的通信畅通无阻。
最后，为了确保便携式卫星站和地面站的安全可靠运行，还需要考虑供电和维护要求。
便携式卫星站通常使用电池供电，而地面站则需要接入电网。
同时，还需要定期检查设备的运行状况，确保其正常工作。
总的来说，便携式卫星站和地面站是一种能够实现移动通信的设备。
通过选择合适的卫星通信系统、天线和安装方式，并进行适当的供电和维护，可以确保便携式卫星站和地面站的正常运行。
便携式卫星通信系统便携式卫星通信系统目录1需求分析 (2)技术需求 (2)设计思路 (2)设计依据 (3)2系统总体技术方案 (4)网络拓扑 (4)系统组成 (4)系统功能描述 (5)系统设计方案 (6)设备配置表 (18)空间卫星资源 (19)i1需求分析根据应急通信及现场新闻采访的需求，建设1套卫星机动通信系统以满足应急通信及现场新闻采访的需求，包括1套通信固定站和1套卫星通信便携站及现场图像采集传输系统，固定站和卫星通信便携站之间的通信采用现有卫星通信ku资源实现。
卫星通信便携站将通过现场图像采集传输系统采集到的话音、数据及视频传送到卫星通信便携站，再经卫星通信便携站通过卫星传输到固定站和指挥中心的大屏幕上。
根据通信系统实际情况，卫星通信系统建设规模如下：(1)指挥中心建固定卫星通信地球站；(2)建设1套机动通信机动平台。
本建议书对用户需求分析要点如下：1.1技术需求根据通信系统需求，工程系统配置包括固定和机动两大系统：1、位于指挥中心的固定站通信系统：包括●天线系统：Ku频段天线系统一套；●主站室外单元设备：包括低噪声放大器系统一套，SSPA系统（内置BUC）一套，安装在天线基座架上；●室内单元设备：包括调制解调器系统一套；视频编码器和解码器一套；语音网关一套；网管、监控设备一套；2、应急通信机动平台：包括●卫星通信便携站一套；自动卫星便携天伺馈系统、一体化卫星信道设备、BUC●单兵图传设备一套；1.2设计思路我们的设计原则是建立在满足用户当前需求和今后的扩展要求之上，采用以下设计思路：●系统设计采用成熟技术，尽量减少技术风险，采用模块化、通用化设计原则。
设备故障部件或单元的替换、检查和修理应该很容易进行。
硬件和软件预留扩容能力，可方便的实现系统扩容。
●设备布局充分考虑电磁干扰、散热及便于维护。
●天线分系统技术指标满足IESS-207所规定的E标准地球站的性能要求，安装设备满足IESS-308/310中有关的性能要求。
专业资料Xxxxx便携式卫星通信站及地面卫星站技术方案成都时代星光科技有限公司二O一四年十一月目录第一章概述................................................................. - 3 - 方案概述................................................................. - 3 - 第二章设计原则............................................................. - 3 -2.1 先进性原则......................................................... - 4 -2.2 开放性原则......................................................... - 4 -2.3 可伸展性原则....................................................... - 4 -2.4 安全性原则......................................................... - 4 -2.5 可靠性原则......................................................... - 5 -2.6 设计依据........................................................... - 5 - 第三章卫星通信系统建设..................................................... - 7 -3.1概述.................................................................. - 7 -3.2、用户需求和分析.................................................... - 7 -3.2.1、用户需求...................................................... - 7 -3.2.2、系统总体功能要求: ........................................... - 8 -3.3、卫星便携站系统构建和功能介绍...................................... - 8 -3.4、卫星便携站系统组成设备介绍....................................... - 10 -3.4.1、TIM-BXZ2100便携天线系统...................................... - 10 -3.4.2、TIM-DMZ3400便携天线系统卫星地面站............................ - 15 -3.4.3、WAVESTREAM卫星功放BUC ....................................... - 17 -3.4.4、NORSAT卫星高频头LNB（1108HB）............................... - 19 -3.4.5、COMTEH调制解调器............................................. - 20 -3.4.6、COMTEH协议转换器 CIM-25 ...................................... - 22 -3.4.7 L波段四路功分器............................................ - 23 -3.4.8、卫星复用器万康MUX-2200E ..................................... - 23 -3.4.9、图像编解码器凯斯泰尔CASTEL FTF 1000 ........................ - 25 -3.4.10、VOIP语音网关CNG1000 ........................................ - 26 -3.4.11 便携式频谱仪安捷伦 N9320B ................................. - 30 -3.4.12 二层网络交换机 D-Link DES-1005D ............................. - 31 -3.4.13 TIM-BXZ2100终端箱........................................... - 32 -3.4.14 便携式发电机................................................ - 32 -3.4.15 时代星光单兵无线图像传输设备............................... - 34 -3.4.16 便携式摄像机 SONY PJ390E .................................... - 38 -3.4.17 哈尔滨光学仪器厂地质罗盘仪DQY-1 ........................... - 42 - 第四章项目组织方案......................................................... - 43 -4.1项目负责人组织结构................................................... - 43 -4.2 项目管理人员职能.................................................... - 43 -4.2.1项目总负责人................................................... - 43 -4.2.2 项目质量负责.................................................. - 44 -4.2.3 项目技术负责.................................................. - 44 -4.2.4 项目规划负责.................................................. - 44 -4.2.5 项目售后维保服务办法.......................................... - 45 -第一章概述方案概述为保障紧急突发事件现场的通信指挥任务，成都时代星光“便携式卫星站”采用了最先进的技术。

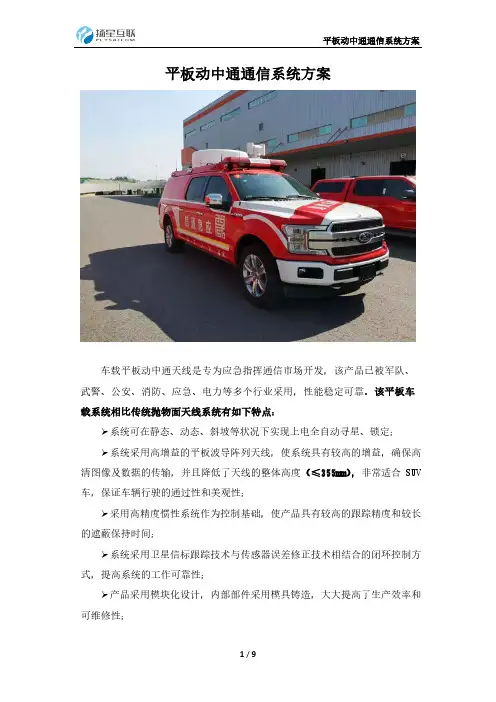

平板动中通通信系统方案车载平板动中通天线是专为应急指挥通信市场开发，该产品已被军队、武警、公安、消防、应急、电力等多个行业采用，性能稳定可靠。
该平板车载系统相比传统抛物面天线系统有如下特点：系统可在静态、动态、斜坡等状况下实现上电全自动寻星、锁定；系统采用高增益的平板波导阵列天线，使系统具有较高的增益，确保高清图像及数据的传输，并且降低了天线的整体高度（≤355mm），非常适合SUV 车，保证车辆行驶的通过性和美观性；采用高精度惯性系统作为控制基础，使产品具有较高的跟踪精度和较长的遮蔽保持时间；系统采用卫星信标跟踪技术与传感器误差修正技术相结合的闭环控制方式，提高系统的工作可靠性；产品采用模块化设计，内部部件采用模具铸造，大大提高了生产效率和可维修性；自动寻星：系统设置后，全部操作均可自动完成，并能够在静态或运动条件下进行上电初始化、初始对星等操作；自动跟踪：在动态条件下，方位、俯仰、极化全自动跟踪，使天线始终对准所选目标卫星；遮挡后再捕获：当天线长时间被遮挡而导致丢星，遮挡消除后系统可快速恢复（遮挡20分钟恢复时间<2s）；天线安装无方向要求，可随意方向安装，具有很高的平台安装适应性；本系统对星时间短，冷启动在80秒内，热启动在50秒内。
（无遮挡情况下）；天线系统高度集成，整机重量≤75Kg。
车载系统设计原则如下：通得快。
选用机动性好的平台，在各种恶劣条件下，以最快的速度达到任务地域，快速建立通信联络，保障现场应急指挥顺畅。
通得上。
综合多种通信手段，针对不同保障需求，形成能力互补手段融合，确保在各种复杂环境下全方位、全天候通信。
通得好。
根据应用需求，新研一些新技术通信装备，同时选用成熟、先进的民用新技术设备，确保通信效果和质量。
标准化。
采用标准化的通用装备和民用成熟技术设备进行综合集成，确保技术体制统一，实现“军、警、民”各方通信互联互通。
组合化。
采用模块化结构，搭建组合化的通用车载平台，便于升级和换装，以满足不同突发事件的保障需求。
Xxxxx便携式卫星通信站及地面卫星站技术方案成都时代星光科技有限公司二O一四年十一月目录第一章概述...................................................................................................................................... - 3 -方案概述...................................................................................................................................... - 3 -第二章设计原则.............................................................................................................................. - 3 -2.1 先进性原则....................................................................................................................... - 4 -2.2 开放性原则....................................................................................................................... - 4 -2.3 可伸展性原则................................................................................................................... - 4 -2.4 安全性原则....................................................................................................................... - 4 -2.5 可靠性原则....................................................................................................................... - 4 -2.6 设计依据........................................................................................................................... - 5 -第三章卫星通信系统建设.............................................................................................................. - 6 -3.1概述........................................................................................................................................ - 6 -3.2、用户需求和分析............................................................................................................. - 6 -3.2.1、用户需求................................................................................................................. - 6 -3.2.2、系统总体功能要求:............................................................................................ - 7 -3.3、卫星便携站系统构建和功能介绍................................................................................. - 7 -3.4、卫星便携站系统组成设备介绍..................................................................................... - 9 -3.4.1、TIM-BXZ2100便携天线系统 ............................................................................... - 9 -3.4.2、TIM-DMZ3400便携天线系统卫星地面站 ........................................................ - 14 -3.4.3、WAVESTREAM卫星功放BUC......................................................................... - 17 -3.4.4、NORSAT卫星高频头LNB（1108HB）........................................................... - 18 -3.4.5、COMTEH调制解调器......................................................................................... - 19 -3.4.6、COMTEH协议转换器CIM-25.......................................................................... - 21 -3.4.7 L波段四路功分器............................................................................................ - 21 -3.4.8、卫星复用器万康MUX-2200E .......................................................................... - 22 -3.4.9、图像编解码器凯斯泰尔CASTEL FTF 1000................................................ - 23 -3.4.10、VOIP语音网关CNG1000 ............................................................................... - 25 -3.4.11 便携式频谱仪安捷伦N9320B..................................................................... - 29 -3.4.12 二层网络交换机D-Link DES-1005D............................................................. - 30 -3.4.13 TIM-BXZ2100终端箱....................................................................................... - 31 -3.4.14 便携式发电机..................................................................................................... - 31 -3.4.15 时代星光单兵无线图像传输设备................................................................... - 33 -3.4.16 便携式摄像机SONY PJ390E ........................................................................ - 37 -3.4.17 哈尔滨光学仪器厂地质罗盘仪DQY-1 ........................................................ - 39 -第四章项目组织方案...................................................................................................................... - 40 -4.1项目负责人组织结构.......................................................................................................... - 40 -4.2 项目管理人员职能............................................................................................................. - 40 -4.2.1项目总负责人.......................................................................................................... - 40 -4.2.2 项目质量负责......................................................................................................... - 41 -4.2.3 项目技术负责......................................................................................................... - 41 -4.2.4 项目规划负责......................................................................................................... - 41 -4.2.5 项目售后维保服务办法......................................................................................... - 42 -第一章概述方案概述为保障紧急突发事件现场的通信指挥任务，成都时代星光“便携式卫星站”采用了最先进的技术。
卫星地面站通信系统解决方案解决方案的首要任务是提高通信系统的可靠性和稳定性。
为了实现这一目标，可以采取以下措施：1.设立备份系统：安装备份机制可以避免单点故障的发生。
当主系统发生故障时，备份系统会迅速接管，并维持通信的连续性。
2.强化安全性：在卫星地面站通信系统中，数据的安全性至关重要。
可以通过使用加密技术来保护数据的机密性，以及采取数据备份和恢复措施来保护数据的完整性。
3.进行定期维护：定期检查和维护通信设备，以确保其处于良好的工作状态。
定期更新软件和固件，以提高系统的兼容性和性能。
4.增加带宽：随着通信需求的增加，增加带宽是提高通信系统性能的重要举措。
通过增加带宽，可以提高通信速度和容量，从而提高数据传输效率。
其次，解决方案还需要考虑通信系统的灵活性和可扩展性。
具体措施如下：1.支持多种通信协议：卫星地面站通信系统应支持多种通信协议，以满足不同需求的用户。
通过支持通用的协议标准，可以提高系统的兼容性和互操作性。
2.支持可扩展性：通信系统应该具备良好的可扩展性，以应对未来通信需求的增长。
通过增加硬件和软件模块，可以扩展系统的容量和功能。
3.提供灵活的配置选项：通信系统应提供灵活的配置选项，以满足用户不同的需求。
用户可以根据自己的需求选择不同的配置选项，以实现最佳的通信性能。
最后，解决方案还应考虑降低通信系统的成本和能源消耗。
以下是一些具体的措施：1.采用先进的节能技术：通过使用先进的节能技术，可以降低通信系统的能源消耗。
例如，使用低功耗的芯片和设备，以及采用高效的电源管理技术。
2.优化系统架构：通过优化系统架构，可以降低通信系统的成本。
例如，合理设计硬件和软件模块的布局，减少硬件和维护成本。
3.采用模块化设计：采用模块化设计可以降低通信系统的成本和维护成本。
通过模块化设计，用户可以根据需要选择不同的模块，从而减少不必要的投入。
综上所述，卫星地面站通信系统解决方案需要关注可靠性、灵活性和可扩展性，并降低成本和能源消耗。
卫星通信系统的设计与综合分析一、引言卫星通信是一种通过卫星作为信息传递媒介实现通信的技术。
随着卫星技术的发展，卫星通信系统已经被广泛应用于军事、民用、商业等领域。
卫星通信系统的设计和综合分析是该技术发展过程中非常重要的一个环节。
本文将就卫星通信系统的设计和综合分析进行深入探讨。
二、卫星通信系统的设计卫星通信系统的设计包括系统架构设计、卫星及地面设备的选型设计、信号的调制与解调、误码率控制、天线设计等方面。
1. 系统架构设计系统架构设计是卫星通信系统集成设计中的重要环节。
在系统架构设计中，要确定卫星通信系统的整体结构，包括系统功能要求、卫星的功能、地面系统的功能、卫星与地面系统之间以及地面系统之间的通信链路等。
2. 卫星及地面设备的选型设计卫星通信系统中的卫星与地面设备是系统构成要素之一，其选型设计包括对卫星的选择、设计与制造、地面站的设备选择、设计与制造、电子元器件的选择、电源系统设计与制造等方面。
3. 信号的调制与解调信号的调制与解调是卫星通信系统中的重要技术环节，它是卫星通信系统中信号的处理过程。
卫星通信系统中的信号具有不同的频率和带宽，通过调制技术将信号编码并发送至卫星，卫星再将信号转发到地面站。
地面站接收到信号后，经过解调技术将信号重新还原为原始信号。
4. 误码率控制误码率控制是卫星通信系统中的重要环节，它是卫星通信质量保证的重要手段。
在卫星通信系统中，提高信号的质量，降低信号的误码率是非常重要的。
误码率控制包括信号发射端的误码率控制、信号接收端误码率控制等方面。
5. 天线设计天线是卫星通信系统中重要的组成部分，它扮演着信号转换、辐射、接收和保护的重要角色。
天线设计包括天线结构、天线材料、天线阻抗、天线指向、波束宽度等方面要素的选取和设计。
三、卫星通信系统的综合分析卫星通信系统的综合分析包括系统质量设计、系统可靠性分析、系统安全性分析、系统性能分析等方面。
1. 系统质量设计系统质量设计是卫星通信系统设计的重要环节。
便携式卫星通信系统目录1需求分析 (2)1.1技术需求 (2)1.2设计思路 (2)1.3设计依据 (3)2系统总体技术方案 (4)2.1网络拓扑 (4)2.2系统组成 (4)2.3系统功能描述 (5)2.4系统设计方案 (6)2.5设备配置表 (17)2.6空间卫星资源 (18)1需求分析根据应急通信及现场新闻采访的需求，建设1套卫星机动通信系统以满足应急通信及现场新闻采访的需求，包括1套通信固定站和1套卫星通信便携站及现场图像采集传输系统，固定站和卫星通信便携站之间的通信采用现有卫星通信ku资源实现。
卫星通信便携站将通过现场图像采集传输系统采集到的话音、数据及视频传送到卫星通信便携站，再经卫星通信便携站通过卫星传输到固定站和指挥中心的大屏幕上。
根据通信系统实际情况，卫星通信系统建设规模如下：(1)指挥中心建固定卫星通信地球站；(2)建设1套机动通信机动平台。
本建议书对用户需求分析要点如下：1.1技术需求根据通信系统需求，工程系统配置包括固定和机动两大系统：1、位于指挥中心的固定站通信系统：包括●天线系统：Ku频段天线系统一套；●主站室外单元设备：包括低噪声放大器系统一套，SSPA系统（内置BUC）一套，安装在天线基座架上；●室内单元设备：包括调制解调器系统一套；视频编码器和解码器一套；语音网关一套；网管、监控设备一套；2、应急通信机动平台：包括●卫星通信便携站一套；自动卫星便携天伺馈系统、一体化卫星信道设备、BUC●单兵图传设备一套；1.2设计思路我们的设计原则是建立在满足用户当前需求和今后的扩展要求之上，采用以下设计思路：●系统设计采用成熟技术，尽量减少技术风险，采用模块化、通用化设计原则。
设备故障部件或单元的替换、检查和修理应该很容易进行。
硬件和软件预留扩容能力，可方便的实现系统扩容。
●设备布局充分考虑电磁干扰、散热及便于维护。
●天线分系统技术指标满足IESS-207所规定的E标准地球站的性能要求，安装设备满足IESS-308/310中有关的性能要求。
卫星通信系统的设计与实现随着科技的不断发展，卫星通信系统已经成为现代通信领域的一个重要组成部分。
在全球范围内，卫星通信系统的设计和实现对于实现全球通信覆盖、促进信息交流具有重要意义。
本文将探讨卫星通信系统的设计与实现过程，从卫星选择、频率规划、信道设计等方面进行深入分析。
在设计卫星通信系统时，首先需要选择适当的卫星作为载体。
卫星通信系统通常使用地面站与卫星相连，实现与地面通信设备之间的信息传递。
对于卫星的选择，需要考虑到卫星的轨道类型、通信频段、发射功率等因素。
根据通信需求和服务范围的不同，可以选择地球同步轨道的地球静止卫星、赤道倾斜轨道的中低轨卫星或者偏心轨道的高轨卫星。
在选择卫星时，需综合考虑其覆盖范围、可靠性、成本等因素，以满足通信系统的需求。
频率规划是卫星通信系统设计的重要步骤之一。
不同频率的选择对于信号传输的稳定性、抗干扰能力等都有着重要影响。
在频率规划过程中，需要考虑到地面站的频率分配、卫星上行和下行频率的选择、频率重用等因素。
合理的频率规划可以提高通信系统的效率，减小系统的干扰和冲突，保障通信质量。
信道设计是卫星通信系统设计中的另一个关键环节。
信道设计的好坏直接影响着通信系统的传输速率、误码率、抗干扰性等指标。
在信道设计过程中，需确定调制解调方式、编码解码方式、功率分配等参数。
采用适当的信道设计方案可以提高通信系统的可靠性和稳定性，保障信息传输的准确性和完整性。
除了以上几个方面，卫星通信系统的设计与实现还包括地面站建设、卫星调试、系统测试等多个环节。
地面站的建设涉及到天线选择、发射接收设备的布置、通信控制系统等方面。
卫星调试需要进行卫星在轨测试、性能验证、信号接收等工作。
系统测试阶段则需要对整个通信系统进行全面测试，验证其性能指标，确保系统的正常运行。
总的来说，卫星通信系统的设计与实现是一个复杂而综合的过程，需要考虑到各种因素的综合影响。
通过科学合理的设计方案、严密的实施流程，可以有效提高卫星通信系统的效率和可靠性，促进通信技术的发展，推动信息社会的建设。
卫星地面站通信系统解决方案首先，在卫星地面站通信系统的解决方案中，关键是要确保卫星信号的稳定接收和高效传输。
这可以通过以下几个方面来实现。
在卫星地面站通信系统的硬件设备方面，需要选择高质量的天线和射频设备。
天线质量的好坏直接影响到卫星信号的接收效果，一般情况下，选择直径较大、增益较高的天线是比较合适的。
同时，射频设备应具备高灵敏度和低噪声系数的特点，以提高信号的接收质量。
在软件方面，需要使用先进的信号处理和调制解调技术。
卫星信号的处理非常复杂，需要对信号进行滤波、解调、解码等操作，以提取出有用的信息。
因此，在通信系统的解决方案中，应该使用先进的数字信号处理技术，以提高信号处理的准确性和效率。
另外，卫星地面站通信系统的解决方案中还要考虑到地面站之间的连接和调度问题。
在多个地面站之间进行协同工作时，需要确保地面站之间的通信畅通和数据的互联互通。
这可以通过建立可靠的通信网络和统一的地面站调度系统来实现。
通信网络可以使用高速、可靠的光纤网络，以确保数据的高效传输。
调度系统可以使用先进的调度算法和优先级控制策略，以提高整个卫星地面站通信系统的效率和稳定性。
最后，卫星地面站通信系统的解决方案中还要考虑数据的安全性和可靠性。
在卫星通信中，数据的安全性是非常重要的，因为涉及到国家的安全和公民的隐私。
为了确保数据的安全，可以采用加密技术和身份验证等措施，保护数据的传输和存储过程中的安全。
同时，为了提高系统的可靠性，可以使用备份和容错技术，以避免单点故障对整个系统的影响。
综上所述，卫星地面站通信系统的解决方案需要考虑硬件设备、软件技术、通信网络、调度系统等多个方面。
只有在各个方面都做到合理选择和优化配置，才能确保卫星地面站通信系统的稳定运行和高效传输。
卫星通信系统建设招标文件技术规范书2013年4月目录1概述 (1)1.1总体需求 (1)1.2技术要求 (1)1.3设计原则 (2)2系统组成 (4)3卫星通信设计 (5)3.1卫星通信体制选择 (5)3.2卫星链路计算 (5)4X移动卫星通信站系统设计方案 (6)4.1X移动卫星通信站功能 (7)4.2卫星通信子系统 (7)4.2.1x天线伺服控制系统 (7)4.2.1.1x天线组成 (8)4.2.1.2x天线系统设计要求 (8)4.2.1.3x天线系统功能要求 (9)4.2.1.4x天线系统技术指标 (9)4.2.2卫星功放 (11)4.2.3卫星调制解调器 (12)4.2.3.1卫星调制解调器（网管） (12)4.2.3.2卫星调制解调器（业务） (13)4.2.4频谱仪 (14)4.2.4.1便携式频谱仪 (14)4.2.4.2机架式频谱仪 (15)4.3视音频处理子系统 (17)4.3.1图像采集 (18)4.3.1.1单兵无线图像传输设备 (18)4.3.1.2便携式摄像机 (20)4.3.1.3装载平台室外云台摄像机 (21)4.3.1.4装载平台室内云台摄像机 (23)4.3.1.5装载平台两侧及后部摄像机 (24)4.3.2图像处理与显示 (25)4.3.2.1视频编解码器 (25)4.3.2.2高清视频矩阵 (26)4.3.2.3高标清转换器 (27)4.3.2.4四联监视器技术要求： (28)4.3.2.59寸头枕监视器技术要求： (29)4.3.3音频系统 (30)4.3.3.1数字调音台 (30)4.3.3.2无线话筒 (30)4.3.4VOIP语音网关 (33)4.3.5网络交换机 (34)4.3.6多业务光端机 (35)4.3.6.1多业务光端机技术特点： (35)4.3.6.2多业务光端机技术指标： (36)4.4集中控制子系统 (38)4.4.1集中控制 (38)4.4.2通讯及音视频系统控制 (38)4.4.3整车监控 (38)4.4.4控制终端 (39)4.4.5可编程控制主机技术要求 (39)4.4.6无线触摸控制屏技术要求 (39)4.4.7工控机具体配置参数如下： (40)4.5其它辅助系统 (40)5X移动卫星站装载平台方案 (41)5.1概述 (41)5.1.1使用环境 (41)5.1.2总体设计要求 (41)5.1.3装载平台改装原则 (42)5.1.4装载平台改装设计依据标准 (43)5.2X移动卫星通信装载平台改装方案 (44)5.2.1装载平台选型 (44)5.2.2装载平台改装布局设计 (45)5.2.3装载平台改装载荷及稳定性设计 (46)5.2.4装载平台改装结构设计 (46)5.2.5装载平台防护措施 (48)5.2.6隔音隔热 (48)5.2.7电磁兼容性设计 (48)5.2.8装载平台供配电系统设计 (48)6地面主站设计方案 (52)6.1概述 (52)6.2地面站组成 (52)7X卫星通信系统设备配置清单 (54)1概述1.1总体需求x卫星通信系统是以公安部建设的公安卫星通信专网为基础，把卫星及其他各种通信手段结合在一起，互相补充、互相结合，构成多手段、多路由、多业务的通信网络；充分利用卫星通信、微波通信等通信设施和手段组成移动通信系统平台，为处置突发事件、自然灾害事故等各种现场提供图像、话音、传真、数据等多种通信业务服务。
为领导提供实时、准确的现场实况，为正确决策和指挥一线工作提供直观、可靠的第一手资料，提高公安机关快速反应、统一指挥、协同作战能力。
x移动卫星通信站：实现与地面中心站的图像、话音、数据的双向实时传输；快速搭建突发事件现场无线通信指挥网；现场的图像采集可通过车上的摄像机实现，也可以通过单兵视频采集与传输设备实现。
建成后的x卫星通信系统包括x移动卫星通信站系统及卫星地面站系统，系统必须满足以下要求：●能实现在任意时间、任意地点建立事发现场与公安部、省公安厅、各市州等各级指挥中心的综合业务数据（语音、数据、图像）的互联互通。
●具有双向通信能力，能以透明数据传输方式实现数据、视频图像、VOIP电话等数据通信。
卫星通信设备通过IP接口传输任何TCP/IP、UDP协议的数据信息。
●具备IP加密功能，通过商用加密机对所有传输信息进行加密。
●能与地面有线通信网络和公安无线通信网络相结合，互为补充、支持，实现天空、地面一体的通信网络。
●能满足公安指挥必须具有的功能、性能、安全要求，具备公安常规通信能力，为日常指挥、大型活动安全保卫以及突发事件处置决策、指挥提供服务。
1.2技术要求卫星通信设备满足公安部颁发的《公安车载应急通信系统技术规范GA-T 528-2005》要求。
具体如下：●本项目卫星通信系统工作频段的射频部分为Ku频段、中频部分为L频段。
通信卫星使用公安部租用的亚洲四号卫星转发器，同时能够支持包括亚洲3S、鑫诺五号、亚太Ⅵ号在内的多颗Ku频段通信卫星转发器；●满足低速、中速、高速业务，具备动态组网及按需动态分配带宽功能；●x移动卫星通信站具有双向均为4M的传输能力，能以透明信道方式实现语音、数据、图像的传输；能传输不低于1080/50I的高清图像，并能向下兼容标清格式；●卫星系统可用度达到99.9%，误码率小于10-7；雨衰模型按照ITU-R(FarEast)标准参考设计；●移动卫星站要具备同时收发各1路综合业务数据的能力，发射和接收速率每比特可调；●每路数据为64kbps-2Mbps，每路话音传输速率为8kbps-32Kbps，每路图像传输速率为768kbps至4096Kbps；每路综合业务数据至少包含4路话音、1路图像和2路数据。
●采用基于IP协议的通信标准和FDMA /dSCPC卫星通信技术体制；●支持任何符合TCP/IP、UDP协议的数据，支持QoS协议及TCP协议加速；●系统支持BPSK、QPSK、8PSK等多种调制方式和TPC 1/2、3/4、7/8编码方式；●中频接口采用L波段，L波段功分器要求尽量采用有源功分器；●卫星通信设备通过IP接口与图像编解码设备、计算机网络设备、通信设备等相连。
●综合业务数据可通过IP加密方式传输并采用统一型号的加密设备。
●地面站卫星通信设备具有国家信息产业主管部门颁发的产品许可证书，卫星发射设备应具有国家信息产业主管部门颁发的《无线电发射设备型号核准证》。
●卫星天线应具有高增益、高效率、低旁瓣、小电压驻波比等良好电气特性，旁瓣特性和交叉极化隔离度指标满足卫星入网要求。
●所建x卫星通信系统与现有全国公安卫星通信网的网络结构保持一致，业务实现与公安部系统互通，须与公安部卫星主站网管系统兼容，主要卫星设备选用指定型号。
1.3设计原则为实现“统一规划、统一标准、互连互通、资源共享”的总体建设目标，公安x卫星通信系统项目建设，遵循以下建设原则：●先进性与成熟性系统采用当前先进、成熟的方案与技术，采用可靠性高的电子通信设备、辅助保障设备，以及工控机硬件、软件工具，集成一个技术先进、功能齐全的x卫星通信系统。
●实时性与实用性x卫星通信系统使用可不受事发的时间和空间限制，采用当前成熟的方案与技术，性能稳定，系统易于操作、易于掌握、实用可靠。
●安全性与保密性x卫星通信系统传输的业务信息使用国家保密局许可的商用加、解密设备进行加、解密处理。
●兼容性与可扩展性系统集成设计充分考虑现有卫星通信系统的技术体制与设备性能，注重与公安部的适配性和兼容性。
随着技术的发展，系统和结构上具有可扩充性，包括硬件的兼容和软件的升级与扩充。
●标准与规范系统中的各类设备、通信软件及协议符合国内外相关标准以及公安部制定的技术规范，确保与公安专网之间的互联互通。
●专业化设计系统性能、结构、布局、抗振、安全性等方面的设计要专业化、整体化，符合公安部门的有关规定要求。
●系统可维护性整个系统具有维护快捷、使用方便等特性。
2系统组成系统由卫星地面主站、x移动卫星通信站系统组成，投标方提供具体的系统组成图。
1)卫星通信x移动卫星通信站可在行进中通过地球静止通信卫星将突发事件现场的图像、话音、数据连接到地面主站，实现实时远程图像监控指挥功能，使突发事件现场情况及时传送到指挥中心。
网络拓扑：点对点通信，满足多点接收。
转发器频段： Ku波段。
设备接口：具有以太网接口，支持所有基于IP的话音、数据、视频等多媒体业务。
利用QoS功能可以容易地实现对多种业务的优先等级划分。
2)高质量音视频传输业务位于现场的卫星移动装载系统需要把现场高质量音视频信息传送给地面站。
通过配置的高清音视频编码器可以将实时图像编码压缩形成IP数据包直接传给卫星调制解调器。
移动装载系统的卫星调制解调器收到图像数据后，发送给中心站。
中心站接收端使用高质量图像接收设备就能够还原现场音视频信息。
3)话音传输业务 VOIP话音业务主要是为了满足卫星移动站与地面主站之间通话和传真的通信沟通需要。
电话业务采用基于IP的协议，即以VOIP的方式进行通信。
卫星终端通过话音网关连接电话机。
小站用户拨打另一小站电话时，话音经过话音网关设备IAD编码压缩组成IP数据包发出。
被叫小站接收到来自其它小站的呼叫后，将VOIP流送给话音网关，由它还原成话音信号，完成整个接续和通话过程。
VOIP系统由话音网关、中继网关及话音呼叫管理器组成，设备支持SIP、H.323等主流协议标准，支持E1、FXO、FXS接口。
可为用户集成第三方的VOIP专用设备。
VOIP设备要能能注册入四川省公安厅VOIP语音网关网守，支持网守的各项调度功能。
4)数据通信与局域网互联卫星移动装载系统可以实现数据通信和局域网互联应用，来整合和共享各个卫星通信站的信息资源，提高数据传输和指挥调度的效率。
卫星通信移动站与固定站建立通信，组成封闭的内部IP通信网络，在卫星地面站设置网络代理服务器，完成卫星内部网络到公安数据网络的访问，避免将公安数据网直接暴露在卫星通信网中，亦可避免卫星移动站的不确定性给公安网终端注册带来的困难。
系统可以支持TCP/IP，UDP协议，根据需要还可以进行应用端口映射或网络地址转换。
数据通信速率可以根据需要进行配置，如16kbps～64kbps 或更高速率。
数据传输的带宽可以采用固定分配，或动态分配。
3卫星通信设计3.1卫星通信体制选择卫星通信系统采用基于IP协议的通信标准和FDMA /dSCPC卫星通信技术体制，并能通过卫星链路与地面站互通。
系统满足快速开通、稳定可靠、高速宽带的要求。
移动卫星站配置的调制解调器必须纳入到公安部中心网管系统统一管理，配备与公安部网管系统同标准的网管模块，以便于全国统一网管，集中控制，共享卫星带宽资源。
3.2卫星链路计算在四川全省境内使用亚洲四号卫星，地面站使用4.5米口径天线，x移动卫星通信站使用等效口径不小于0.8米抛物面切边天线，信道误码率Pe≤1×10-7，选择具有代表性的成都、攀枝花、若尔盖县、达州、石渠县等五地进行链路计算和上、下行链路系统电平及损耗计算。
