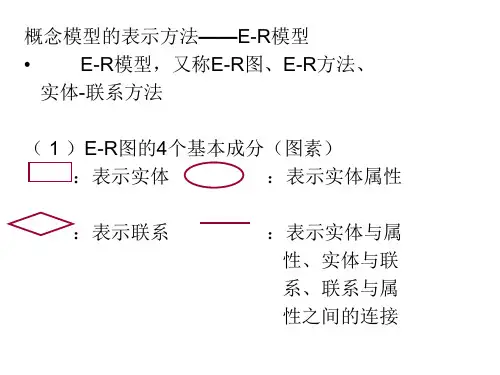

ER图例子

该ER图有7
部门（部门号，名称，负责人）
车队（车队号，名称，地址）
司机（司机号，姓名，执照号，电话，工资）
车辆（车牌号，车型，颜色，载重）
保险公司（保险公司号，名称，地址）
维修公司（维修公司号，名称，地址）
开销（顺序号，费用类型，费用，日期，经手人）
实体之间有7个联系，
其中6个是1:N联系，1个是M:N联系。

其中联系的属性如下：
调用（出车编号，出车日期，车程，费用，车辆数目）保险1（投保日期，保险种类，费用）
保险2（投保日期，保险种类，费用）
根据ER图和转换规则，7个实体类型转换成7个关系模式，1个M:N联系转换成1个关系模式，共8个关系模式，
部门（部门号，名称，负责人）
车队（车队号，名称，地址）
司机（司机号，姓名，执照号，电话，工资，车队号，保险公司号，投保日期，保险种类，费用）
车辆（车牌号，车型，颜色，载重，车队号，保险公司号，投保日期，保险种类，费用，维修公司号）保险公司（保险公司号，名称，地址）
维修公司（维修公司号，名称，地址）
开销（顺序号，车牌号，费用类型，费用，日期，经手人）
调用（出车编号，车队号，部门号，出车日期，车程，费用，车辆数目）。

E-R图实例1，现有论⽂和作者两个实体，论⽂实体的属性包括题⽬、期刊名称、年份、期刊号；作者实体的属性包括姓名、单位、地址；⼀篇论⽂可以有多个作者，且每⼀位作者写过多篇论⽂，在每⼀篇论⽂中有作者的顺序号。

请完成以下操作：（1）画出E-R图（2）将E-R图转换成关系模式，并指出每个关系模式的主键（加下划线）和外键（加波浪线）。

CREATE TABLE发表 (姓名CHAR(7) NOT NULL, 题⽬CHAR(6) NOT NULL, 顺序号INT DEFAULT NULL, PRIMARY KEY (姓名, 题⽬), FOREIGN KEY (姓名) REFERENCES论⽂ON DELETE CASCADE, FOREIGN KEY (题⽬) REFERENCES 2，某企业集团有若⼲⼯⼚，每个⼯⼚⽣产多种产品，且每⼀种产品可以在多个⼯⼚⽣产，每个⼯⼚按照固定的计划数量⽣产产品，计划数量不低于300；每个⼯⼚聘⽤多名职⼯，且每名职⼯只能在⼀个⼯⼚⼯作，⼯⼚聘⽤职⼯有聘期和⼯资。

⼯⼚的属性有⼯⼚编号、⼚名、地址，产品的属性有产品编号、产品名、规格，职⼯的属性有职⼯号、姓名、技术等级。

请：（1）该集团进⾏概念设计，画出E-R图。

（2）E-R图转换成关系模式，并指出每个关系模式的主键和外键。

CREATE TABLE⽣产(⼯⼚编号CHAR(7) NOT NULL,产品号CHAR(6) NOT NULL,数量DEC(5,2),PRIMARY KEY (⼯⼚编号,产品号),FOREIGN KEY (⼯⼚编号)REFERENCES⼯⼚ON DELETE CASCADE,FOREIGN KEY (产品号)REFERENCES产品ON DELETE RESTRICT,CHECK (数量>=300));3，设某汽车运输公司数据库中有三个实体集。

⼀是“车队”实体集，属性有车队号、车队名等；⼆是“车辆”实体集，属性有车牌照号、⼚家、出⼚⽇期等；三是“司机”实体集，属性有司机编号、姓名、电话等。

ER图示例
1.某高校教材管理中，教材信息包括：书名、作者、价格、书号；学生信息包括：学号、姓名、班级、专业。

请画出反映以上两实体间订购联系的E-R图，
并分别转换为对应的关系数据模型。

E-R图：
对应的关系数据模型：
教材（书号，书名，作者，出版社）
学生（学号，姓名，班级，专业）
2.某企业集团有若干工厂，每个工厂聘用多名职工，且每名职工只能在一个工厂工作，工厂聘用职工有聘期和工资。

工厂的属性有工厂编号、厂名、地址；职工的属性有职工号、姓名、技术等级。

（1）画出E-R图。

（2）写出关系模式。

职工（职工号，姓名，技术等级）
工厂（工厂编号，厂名，地址）
聘用（职工号，工厂编号，聘期，工资）
3. 图书管理中，图书信息包括：书号、书名、作者、出版社；借书证信息包括：借书证号、姓名、办证日期、身份证号
请画出反映以上两实体间借阅联系和属性的
E-R图，并分别转换为对应的关系数据模型。

对应的关系数据模型：
图书（书号，书名，作者，出版社）
借书证（借书证号，姓名，办证日期，身份证号）
4. 现有论文和作者两个实体，论文实体的属性包括题目、期刊名称、年份、期刊号；作者实体的属性包括姓名、单位、地址；一篇论文可以有多个作者，且每一位作者写过多篇论文，在每一篇论文在发表是要有作者的顺序号。

请完成以下操作：
（1）画出E-R图。

（2）将E-R图转换成关系模式。

E-R图：
对应的关系数据模型：
论文（题目，期刊名称，年份，期刊号）作者（姓名，单位，地址）
发表（姓名，题目，顺序号）。

1、某商业集团的销售管理系统
数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可放在多个商店销售，每个商店销售一种商品，有月销售量；商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和月薪。

（1）试画出ER图，并在图上注明属性、联系的类型。

（2）将ER图转换成关系模型，并注明主键和外键。

解：(1) ER图如图7.1所示。

图7.1
（2）这个ER图可转换4个关系模式：
商店（商店编号，商店名，地址）
职工（职工编号，姓名，性别，业绩，商店编号，聘期，月薪）
商品（商品号，商品名，规格，单价）
销售（商店编号，商品号，月销售量）
1 / 26。

ER图习题
– 每个班级都有一个学生担任班长，一个学生只能在 一个班级担任班长。 – 有的学生担任指导员，一个指导员可以管理多个学 生，每个学生只能有一个指导员。 – 一个系可以有多门课程，每门课可以在多个系开课。 描述课程的信息有：课程编号、课程名、学时、学 分 – 一个教师可以讲多门课，一门课可以被多个教师讲。 一个学生可以选择多门课，一门课可以被多个学生 学。但当一个学生选定一门课时，就有一个确定的 老师。一个学生选定的每一门课程都有一个成绩。
要求
画出ER图
将其转换为关系模式，并规范化到3NF。 指出每个关系模式的主码和外码Fra bibliotekER图习题
现有一个学校信息系统。
– 该学校有多个系，描述系的信息有：系编号、系名 – 每个系有多名教师，描述教师的信息有：教师编号、 教师名、研究领域。每个教师只能属于一个系，一 个系可以有多个老师 – 每个系都有一个教师作为系主任，每个教师只能在 一个系当系主任 – 每个系有多个班级，描述班级的信息有：班级编号、 班级名、专业，每个班级只属于一个系。 – 每个班级有多个学生，每个学生只能属于一个班级。 描述学生的信息有：学号、姓名、年龄、性别

两个不同实体型之间的联系【例1.1】分别画出学校与教师联系，学生与课程联系的ER图。

见图1.11。

(a)学校与教师联系的ER图 (b)学生与课程联系的ER图图1.11 两个不同实体型间联系的ER图例子l多个不同实体型之间的联系【例1.2】假设厂家供应零件，仓库负责采购零件并管理零件的入库、出库，多个工程项目所需的零件在仓库领取。

画出仓库管理的ER图。

见图1.12。

（图中省去属性，属性另列，后同。

）有三个实体型：工程项目（项目号，项目名，负责人）；零件（零件号，零件名，单价，数量）；厂家（编号，厂名，厂址）。

有两个联系型：需求（需求量）；采购（购进数）。

图1.12 多个不同实体型间联系的ER图例子l多个不同实体型之间的多元联系【例1.3】上例中，虽有多个实体型，但从联系的方式看，均属“两两联系”。

其实，联系也可以出现在多于两个实体型之间。

若在上例中进一步假设某个工程项目指定要购买某个厂家的零件，那么，工程项目和厂家之间也有联系。

这就是多个不同实体型之间的多元联系。

ER图可以是下面图1.13的样子：图1.13 多个不同实体型间联系的ER图例子l 两个不同实体型之间的多种联系【例1.4】两个实体型间可以通过多种联系反映不同语义。

例如，“职工”和“工程”两实体型间有两种联系，而且两种联系的方式也不一样。

一种是M:N联系，表示一个职工可参加多项工程，一个工程有很多职工参与。

另一种是1:N 联系，表示一个施工队长负责多项工程。

ER图如下,见图1.14。

图1.14 两个不同实体型间多种联系的ER图例子l 同一实体型内各实体间的联系【例1.5】同一实体型内各实体间的联系，有时候比起两个不同实体型间的联系还要复杂。

下面分开1:N联系和M:N联系两种情况来讨论。

假设实体型是“女性公民”，联系型是“母女”。

显然，联系方式是1:N。

因为每个人只有一位亲生母亲，但可能有几个女儿。

ER图如下，见图1.15。

图1.15 同一实体型内各实体间1:N联系的ER图例子假设实体型是“课程”，联系型是“预修”。

数据库概念结构及逻辑结构设计习题例1：现有图书管理的信息如下：图书信息包括：书号、书名、作者、出版社、所属类别、单价。

出版社信息包括：社号、社名、地址、电话。

读者信息包括：借书证号、姓名、性别、所属院系。

一个出版社可以出版多种书籍，但每本书只能在一个出版社出版，出版应有出版日期和责任编辑。

一个读者可以借阅多本图书，一本图书可以有多个人借阅。

借阅信息包括：借书日期、还书日期。

根据以上信息，要求完成以下任务：（1）确定实体及其包含属性，以及各实体的码。

（2）确定各实体之间的联系，并设计图书管理情况的E-R图。

解：（1）本例包括图书、出版社、读者三个实体，其中图书实体包含书号、书名、作者、出版社、所属类别、单价6个属性，其中书号为码；出版社实体包含社号、社名、地址、电话4个属性，其中社号为码；读者实体包含借书证号、姓名、性别、所属院系4个属性，其中借书证号为码。

（2）出版社与图书两个实体之间为1:n联系，联系名为出版，该联系含有出版日期和责任编辑两个属性；读者与图书两个实体之间为m:n联系，联系名为借阅，该联系含有借书日期、还书日期2个属性。

例2：设有如下运动队和运动会两个方面的实体集：运动队方面：运动队：队编号、队名、教练名；运动员：姓名、性别、项目；其中，一个运动队有多个运动员，一个运动员仅属于一个运动队，一个队一般有一个教练。

运动会方面：运动员：编号、姓名、性别；项目：项目名、比赛场地；其中，一个项目可由多个运动员参加，一个运动员可参加多个项目，一个项目在一个比赛场地进行，每场比赛都有名次和成绩。

要求：分别设计运动队和运动会两个局部E-R图。

（1）设计局部E-R图，（2）合并消除冲突，生成初步E-R图，（属性冲突，命名冲突和结构冲突）（3）优化初步E-R图，消除冗余（分析法、规范化理论中的函数依赖概念），生成基本E-R图。

命名冲突：项目和项目名是异名同义，统一命名为：项目名。

结构冲突：项目在两个局部E-R图中，一个作为属性，一个作为实体，合并为一个实体型。

1.1 数据库概念设计1.1.1 数据库E-R设计图图1:数据库E-R设计图1.1.2 E-R设计图说明表1 数据库E-R实体表实体名称实体描述雇员雇员的基本信息食品食品的基本信息顾客顾客的基本信息订单订单的基本信息菜单菜单的基本信息1.2 数据库逻辑设计1.2.1 数据库逻辑模式结构数据表中文名数据表名备注雇员GuYuan 用于存储系统中雇员数据厨师CS 用于存储系统中厨师数据订单受理人DDSLR 用于存储系统中订单受理人基本信息数据经理JL 用于存储系统中经理的基本信息数据顾客GuKe 用于存储系统中顾客的基本信息数据就餐卡JCK 用于存储系统中就餐卡的基本信息数据订单DingDan 用于存储系统中订单基本数据订单明细DDMX 用于存储系统中订单明细的基本数据食品ShiPin用于存储系统中食品的数据常规菜单CGCD 用于存储系统中常规菜单的数据促销菜单CXCD 用于系统中促销菜单的数据班次BanCi 用于系统中班次的数据签到记录QDJL 用于系统中签到记录的数据加班记录JBJL 用于系统中加班记录的数据1.2.2 数据库逻辑结构()表名DDSLR表注释或说明存储订单受理人信息数据操作类型查询(主要的)、插入、修改数据访问频度一般Field Name Field Type字段类型Length字段长度Key字段约束Description字段描述英文名称DDID char 10 PK 订单受理人ID Xsxj Date 小时薪金额Ske number 10,2 收款额Name char 4 FK 姓名。

ER图举例
• 一个车间有多个工人，每个工人有职工号、 姓名、年龄、性别、工种；
• 一个车间生产多种产品，产品有产品号、 价格；
• 一个车间生产多种零件，一种零件也可能 为多个车间制造，零件有零件号、重量、 价格；
• 一种产品由多种零件组成，一种零件也可 装配到多种产品中，产品与零件均存入仓 库中；
ER图举例
3 设某汽车运输公司数据库中有三个实体集。一是“车队”实体
集，属性有车队号、车队名等；二是“车辆”实体集，属性有车牌 照号、厂家、出厂日期等；三是“司机”实体集，属性有司机编号、 姓名、电话等。设车队与司机之间存在“聘用”联系，每个车队可 聘用若干司机，但每个司机只能应聘于一个车队，车队聘用司机有 聘期；司机与车辆之间存在着“使用”联系，司机使用车辆有使用 日期和公里数，每个司机可以使用多辆汽车，每辆车可被多个司机 使用。 要求： （1）试画出ER图，并在图上注明属性、联系类型； （2）将ER图转换成关系模式，并说明主键和外键。
下划线）和外键（加波浪线）。
ER图举例
1
ER图举例
1
CREATE TABLE 发表 (姓名 CHAR(7) NOT NULL, 题目 CHAR(6) NOT NULL, 顺序号 INT DEFAULT NULL, PRIMARY KEY (姓名, 题目), FOREIGN KEY (姓名) REFERENCES 论文 ON DELETE CASCADE, FOREIGN KEY (题目) REFERENCES 作者 ON DELETE RESTRICT);
ER图举例
号） • 制造（车间号，零件号，数量1），其中车间号和
零件号都是外码 • 组成（产品号，零件号，数量2），其中产品号和
零件号都是外码

E-R图设计示例：例 1 设有某医院有以下事实：每个科室聘用多位医生可接诊病人；每位医生属于属于一个科室；病人根据自己的症状选择相应的科室就诊；一位病人在同一科室中多次看病时，每次可能由不同的医生为其诊断。

设科室的属性包括科室代码、科室名称，医生的属性包括工号、姓名、职称，病人的属性包括姓名、年龄、工作单位，设计其E-R图。

分析：“科室”与“医生”间的“聘用”关系为一对多的联系，可有聘用日期、聘用期限等属性；“医生”与“病人”间的“主治”关系为多对多的联系，可有就诊日期等属性；“科室”与“病人”间的“就诊”关系为多对多联系，但该关系可通过“科室”与“医生”间的“聘用”关系以及“医生”与“病人”间的“主治”关系来反映，可不必画出来。

E-R图结果：例 2 设某高校有若干个系，每个系有若干老师和学生，每位老师可担任多门课程，并可参与多个科研项目，每门课程可由多位老师担任，每个科研项目也可由多位教师共同参与，每位学生可选修本系或外系的多门课程。

试设计E-R图，给出每个实体、联系的属性，并将该E-R图转化为关系模型。

分析：由题意可知ER图中应包括5个实体：系、教师、学生、项目和课程，各实体的属性设计如下：系（系号，系名，系主任）、教师（工号，姓名，职称）、学生（学号，姓名，年龄，性别）、项目（项目号，项目名称，负责人）、课程（课程号，课程名，学分）。

个实体之间的联系包括：教师担任课程的“任课”联系；教师参加项目的“参加”联系；学生选修课程的“选修”联系；教师与系之间的“聘用”联系、学生与系之间的“隶属”联系。

其中“参加”联系可有项目排名属性。

“选修”联系应有成绩属性。

画出ER图后，可根据ER 图向关系模型转化。

E-R图结果：关系模式：由ER图转换而得的关系模型如下：系（系号，系名，系主任）、教师（工号，姓名，职称）、学生（学号，姓名，年龄，性别）、项目（项目号，项目名称，负责人）、课程（课程号，课程名，学分），任课（课程号，工号）、参加（工号，项目号，排名）、选修（学号，课程号，成绩）、聘用（工号、系号）、隶属（学号，系号），其中带下划线的为各关系模式中的主关键字。

转换举例三
学号 姓名 年龄
课程号 课程名 学时数
学生
m 选课
被联系实体各
为一个关系
成绩
n 课程
联系也是一 个关系，其 属性包括双 方实体的主 键，联系本 身的属性。
学生（学号，姓名，年龄） 课程（课程号，课程名，学时数） 选课（学号，课程号，成绩）
• 从建立E-R模型到数据模型综合应用举例：
例：某工厂物资管理的E—R模型与数据模式 的建立
2） 对仓库与零件的1：n联系,有:
仓库（仓库编号，类型，面积）
零件（零件号，仓库编号，名称，规格，单
价，库存量）
由于在“仓库与职工”联系的转化中已有 “仓库”这一关系模式，且属性相同，故不 必重复建立。
• 这里的联系产生了新的属性“库存量”,故 应该将其纳入n方关系。
3）对供应商与零件的m：n联系 ,有： 供应商（供应商号，名称，地址，电话，账号）
•
7、最具挑战性的挑战莫过于提升自我 。。20 20年9 月上午3 时27分 20.9.24 03:27S eptember 24, 2020
•
8、业余生活要有意义，不要越轨。20 20年9 月24日 星期四3 时27分 20秒03 :27:202 4 September 2020
•
9、一个人即使已登上顶峰，也仍要自 强不息 。上午 3时27 分20秒 上午3时 27分03 :27:202 0.9.24
转换举例二
仓库号 地点 面积
货号 品名 价格
1
仓库
存放
n 产品
“1” 方主键纳入
数量
“n”方关系中
联系的属性也纳入 “n”方关系中
一个实体转化 为一个关系
仓库（仓库号，地点，面积） 产品（货号，品名，价格，仓库号，数量）

E-R事例1、某商业集团的销售管理系统数据库中有三个实体集。

一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集,属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系,每个商店可销售多种商品，每种商品也可放在多个商店销售,每个商店销售一种商品，有月销售量;商店与职工间存在着“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作,商店聘用职工有聘期和月薪。

（1）试画出ER图，并在图上注明属性、联系的类型。

（2）将ER图转换成关系模型，并注明主键和外键.解：(1) ER图如图7。

1所示。

图7。

1（2）这个ER图可转换4个关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别,业绩，商店编号，聘期，月薪）商品（商品号，商品名，规格，单价）销售（商店编号,商品号，月销售量）2、设某商业集团的仓库管理系统数据库有三个实体集.一是“公司”实体集，属性有公司编号、公司名、地址等；二是“仓库”实体集，属性有仓库编号、仓库名、地址等;三是“职工”实体集，属性有职工编号、姓名、性别等. 公司与仓库间存在“隶属”联系，每个公司管辖若干仓库，每个仓库只能属于一个公司管辖；仓库与职工间存在“聘用"联系，每个仓库可聘用多个职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。

(1)试画出ER图，并在图上注明属性、联系的类型。

(2)将ER图转换成关系模型，并注明主键和外键。

解:（1) ER图如图7。

2所示.图7。

2(2）这个ER图可转换3个关系模式：公司（公司编号，公司名,地址）仓库(仓库编号,仓库名，地址,公司编号)职工（职工编号，姓名，性别,仓库编号，聘期，工资）3、设某商业集团的商品供应管理系统数据库有三个实体集。

一是“商品”实体集，属性有商品号、商品名、规格、单价等；二是“商店”实体集，属性有商店号、商店名、地址等；三是“供应商”实体集，属性有供应商编号、供应商名、地址等。

珠海市某一百货商店要设计一个数据库管理信息系统来管理这家商店的业务信息，通过调研分析得知：该商店有一个重要方面的问题是同供应商打交道，商店出售的商品由他们提供，各供应商提供多种商品。

但是，每种商品可以从多个供应商处获得，各供应商提供的商品价格不同；该商店由若干各部门，每个部门由一个经理和若干雇员组成，每个雇员只能属于一个部门；每个部门销售某些商品，每种商品规定只能由一部门来销售；商店的顾客开定单买商品，由商店送货上门；每个顾客的定单数量可以开多张，一个定单由顾客要求的若干商品和购买的数量构成。

当然，同一类商品可以出现在多个定单中。

作出E-R 图，再转换道关系模式。

1、实体：
2、实体属性：
3、联系
A、首先—2个实体开始找B
C
4、转化成关系模式
A、实体：一个实体对应一个关系模式，关系模式的关键字就是实体的键。

供应商（供应商号，名称，联系方式）。

B、联系：一个联系就是一个关系模式。

属性------包括两个相关实体的关键字和联系自己本身属性，自己的关键字原则如下：
1：1的任意一个实体的关键字作为关键字。

1：n的n端实体的关键字作为关键字。

m：n的两个实体的关键字同时作为关键字。

数据库概念设计ER图实例集例1．某田径运动会组委会需要一运动会管理系统，现提出如下需求。

该系统中存在运动队和运动会两方面的实体。

1．运动队方面运动队：队名、教练姓名队员：编号、姓名、性别、项名其中，一个运动队有多个队员，一个队员仅属于一个运动队，一个队一般有一个教练，一个队员可参加多个项目2．运动会方面运动队：队编号、队名、教练姓名项目：项目名、参加运动队编号、场地其中，一个项目可由多个队参加，一个运动队可参加多个项目，一个项目一个比赛场地。

现要求：(1).分别设计运动队和运动会的局部ER图。

(2).将它们合并为一个全局E-R图。

(3).合并时存在什么冲突，如何解决？运动队局部ER图：ER图：运动会局部存在的冲突(1).命名冲突：项名、项目名异名同义，统一命名为项目名；(2).结构冲突：项目在两个局部ER图中，一个做多值属性，一个作实体。

统一为实体；运动队在两个局部图里的结构不一致也需统一。

例2．上海可的商业连锁集团需要建立信息系统。

该系统中存在3个实体集，一是“商店”实体集，属性有商店编号、商店名、地址等；二是“商品”实体集，属性有商品号、商品名、规格、单价等；三是“职工”实体集，属性有职工编号、姓名、性别、业绩等。

商店与商品间存在“销售”联系，每个商店可销售多种商品，每种商品也可以放在多个商店销售，每个商店销售的一种商品有月销售量；商店与职工之间存在“聘用”联系，每个商店有许多职工，每个职工只能在一个商店工作，商店聘用职工有聘期和工资。

(1).试画出E-R 图。

(2).将该E-R 图转换成关系模式，并指出主码和外码。

ER 图：关系模式：商店（商店编号，商店名，地址）职工（职工编号，姓名，性别，业绩，商店编号，聘期，工资）商品（商品号，商品名，规格，单价）例3．海军某部要建立一个舰队信息系统，它包括如下两方面的信息：1.舰队方面舰队：舰队名称、基地地点舰艇：编号、舰艇名称、所属舰队2.舰艇方面舰艇：舰艇编号、舰艇名、武器名称武器：武器编号、武器名称、武器生产时间、舰艇编号官兵：官兵证号、姓名、舰艇编号其中，一个舰队拥有多艘舰艇，一艘舰艇属于一个舰队；一艘舰艇安装多种武器，一种武器可安装于多艘舰艇之上；一艘舰艇有多名官兵，一名官兵只属于一艘舰艇。

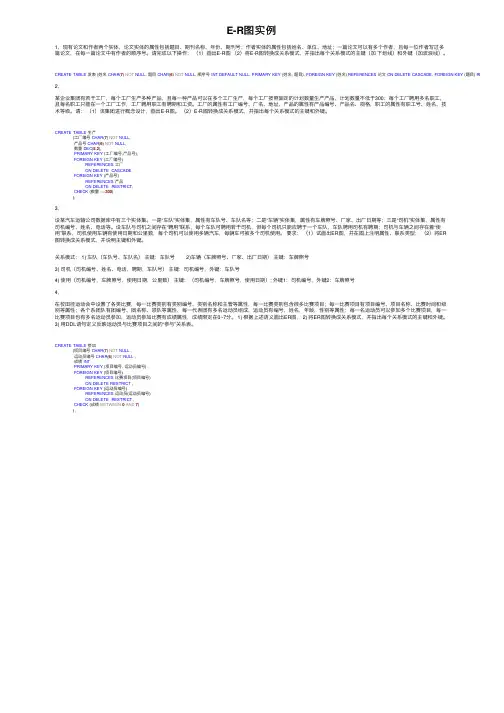

E-R图实例图⽂详解E-R图实例第⼀题实体：学⽣（学号，姓名，年龄……）教师（职⼯号，姓名，年龄……）课程（课程号，课程名）要求：⼤学实⾏学分制，学⽣可根据⾃⼰的情况选课，每名学⽣可同时选修多门课程；每门课程可由多位教师主讲，每位教师可讲授多门课程；每名学⽣有⼀位教师指导，每个教师指导多名学⽣。

第⼆题设某汽车运输公司数据库中有三个实体集。

实体：车队（车队号，车队名）车辆（车牌照号，⼚家，出⼚⽇期）司机（司机编号，姓名，电话）要求：车队与司机之间存在“聘⽤”联系，每个车队可聘⽤若⼲司机，但每个司机只能应聘于⼀个车队，车队聘⽤司机有聘期；司机与车辆之间存在着“使⽤”联系，司机使⽤车辆有使⽤⽇期和公⾥数，每个司机可以使⽤多辆汽车，每辆车可被多个司机使⽤。

第三题实体：职⼯（职⼯号，姓名，地址，所在部门）部门（部门名，经理）产品（产品编号，产品名，制造商，价格，型号）制造商（制造商编号，制造商名称）要求：部门有很多职⼯，职⼯仅在⼀个部门⼯作；部门销售多种产品，这些产品也在其它部门销售；制造商⽣产多种产品，其它制造商也制造这些产品。

第四题实体：科室（科室名，科地址，科电话）病房（病房号，床位号，科室名）医⽣（姓名，职称，科室名，年龄，⼯作证号）病⼈（病历号，姓名，性别，诊断，主管医⽣，病房号）要求：⼀个科室有多个病房，多个医⽣；⼀个病房只能属于⼀个科室；⼀个医⽣只属于⼀个科室，但可负责多个病⼈的诊治，⼀个病⼈的主管医⽣只有⼀个。

第五题某运动会组委会需要⼀运动会管理系统，现提出如下需求。

实体：运动队（队编号，队名，教练姓名）队员（编号，姓名，性别）项⽬类别（类别编号，类别名称，主管）项⽬（项⽬名，场地）要求：每⼀项⽬类别包含很多⽐赛项⽬；⼀个运动队有多个队员，⼀个队员仅属于⼀个运动队；⼀个队有⼀个教练；⼀个队员可参加多个项⽬。

第六题海军某部要建⽴⼀个舰队信息系统，它包括如下两⽅⾯的信息：1.舰队⽅⾯实体：舰队（舰队名称，基地地点）舰艇（编号，舰艇名称，所属舰队）2.舰艇⽅⾯实体：舰艇（舰艇编号，舰艇名，武器名称）武器（武器编号，武器名称，武器⽣产时间，舰艇编号）官兵（官兵证号，姓名，舰艇编号）要求：⼀个舰队拥有多艘舰艇，⼀艘舰艇属于⼀个舰队；⼀艘舰艇安装多种武器，⼀种武器可安装于多艘舰艇之上；⼀艘舰艇有多名官兵，⼀名官兵只属于⼀艘舰艇。

原则1：ER图中的每一个独立实体变换为一个关系，其属性变为关系的属性，其主标识变为关系的主码。

例如，图中独立实体“部门”、“职员”分别变为部门关系、职员关系。

部门关系
原则2：ER图中的从实体及相应的“的”联系变换为一个关系，从实体的属性加上主实体关系的主码构成这个关系的属性。

如果“的”联系是1：1的，则以主实体关系的主码（作为外来码）为这个关系的主码；如果“的”联系是1：M的，则以主实体关系的主码加上同一主实体个体联系的不同从属实体个体赖以相互区分的属性组，组成该关系的主码。

例如：
原则3：1：M联系通过在“多”实体关系中增加相联系的“1”实体关系的主码及联系本身的属性来表达。

其中“1”实体主码为外来码。

例如，在员工关系中增加“所属部门号”这个外来码反映1：M联系所属职员关系。

员工关系
在部门关系中增加“主管工号”这个外来码反映1：1联系主管与部门关系。

原则4：M：M联系转换成一个独立的关系，被联系实体关系的主码（作为外来码）和联系本身的属性作为该关系的属性，被联系实体关系的主码组成其复合主码。

分录关系
有工程和职工两个实体，工程实体有工程号、工程名、预算等属性；职工实体有职工号、姓名、性别、职务、小时工资率等属性。

假设一名职工参加多个工程项目，且一个工程项目有多名职工参加；按照职工的小时工资率以及在每一项工程中完成的工时发酬金；职工的职务决定小时工资率。

（1）根据语义设计E-R模型，要求标出实体的属性和联系方式；
（2）将E-R模型转换成一组关系模式，并指出主码和外码；
（3）判断每个关系模式属于第几范式。

（2）将E-R模型转换成关系模型，并标注关系 旳主键和外键。
假设一名职员能够参加多种工程项目，一种工 程项目有多名职员参加；工程有工程号、工 程名、预算等属性，职员有职员号、姓名、 性别等属性。
（1）根据上述语义设计E—R模型，要求注明 联络类型，能够省略属性。
（2）将E—R模型转换成关系模型。
某超市与多种供给商建立供货业务，一种供给商供给 多种商品，一种商品可由多种供给商提供，供货时 需要统计供货日期和数量；供给商有编号、名称、 地址和电话等属性，商品有商品编号、品名、规格 和单价等属性。
试：（1）根据上述语义画出E-R图；
（2）将E-R模型转换成关系模型，要求标注关系旳主 键和外键。
一种工厂可生产多种产品，一种产品可由多种 工厂生产。工厂有工厂编号、名称、地址和 电话号码等属性；产品有产品号、产品名称、 型号等属性；工厂生产出来旳产品要统计生 产日期和数量等信息。
试：（1）根据上述语义画出E-R图；
E-R图例子（1）
设计一简易选课系统，实现如下功能：
1. 每个系有多门课程，每门课程能够由多种老师教授， 每个老师能够教授多门课。例如王福海老师能够教授 高等数学B和线性代数，而且他能够教授高数B旳两 个课堂，选课系统中课堂具有唯一性编号。
2. 每个课堂限定了学生人数。
3. 学生经过学号和密码登录选课系统。经过课堂进行选 课，能够跨系选择，没有学分限制。
实体 仓库： 仓库号、面积、电话号码 零件 ：零件号、名称、规格、单价、描述 供给商：供给商号、姓名、地址、电话号码、帐号 项目：项目号、预算、动工日期 职员：职员号、姓名、年龄、职称
实体之间旳联络如下：
一种仓库能够存储多种零件，一种零件能够存储在多种仓库中。仓库 和零件具有多对多旳联络。用库存量来表达某种零件在某个仓库中 旳数量。
