光纤光栅感温火灾探测器培训资料

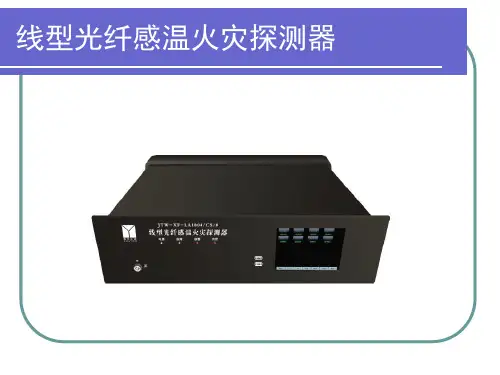

TGW-380D线型光纤感温火灾探测系统操作手册.wutos.TGW-380D线型光纤感温火灾探测器培训手册1 目的让现场技术人员对TGW-380D光纤光栅信号解调系统的构成及工作原理有一定的了解，并彻底掌握其相关调试方法。

2 工作原理及应用TGW-380D光纤光栅感温火灾探测系统是继TGW-100D后公司开发的又一种新型火灾探测系统，同TGW-100D一样也是以光纤作为信号的传输与传感，利用布喇格光栅的温度敏感性和光的反射原理，实时探测沿光纤光栅感温点的温度变化情况，超限时能声光报警。

不同之处主要是操作系统使用Windows2000系统，增加了一个1295定位光栅，具有网络通讯功能，且由原来4个通道扩展到8个通道。

该产品适用于隧道、石油、天燃气管道、化工、冶金、电力、消防、能源、仓储、军工、核工业等场所。

2. 1光纤光栅探测技术2.1.1 光纤光栅传感技术光纤布喇格光栅是利用光纤芯层材料的光敏特性，通过紫外激光曝光的方法，使一段本来沿光纤轴线均匀分布的光纤纤芯折射率发生周期性永久改变（其周期在几百纳米数量级）形成的一种光栅结构的光学器件，简称光纤光栅。

当宽带光通过光纤光栅时，光纤光栅会对此入射光进行选择性反射，反射一个中心波长与芯层折射率调制相位相匹配的窄带光（带宽通常约为0.1～0.5nm），此中心波长称之为布喇格波长λ，在外界参量(如应力、温度等)发生变化情况下，光栅栅距(d)发生变化，布喇格波长λ也随之发生变化，因此，通过精确地测量光栅反射光的布喇格波长λ的变化量，就可以获得光纤光栅处所测物理量。

其传感原理如下图2.1所示：图2.1 光纤光栅传感原理图2.1.2 光纤光栅测温系统光纤光栅感温火灾探测系统包括感温火灾探测器和火灾探测信号处理器。

探测器中探测单元环境温度发生变化时，由探测单元保护管经导热感温元件传导到测量光栅，导致布喇格波长发生变化。

火灾探测信号处理器通过探测此波长的变 化获得环境温度，从而达到温度传感的目的。

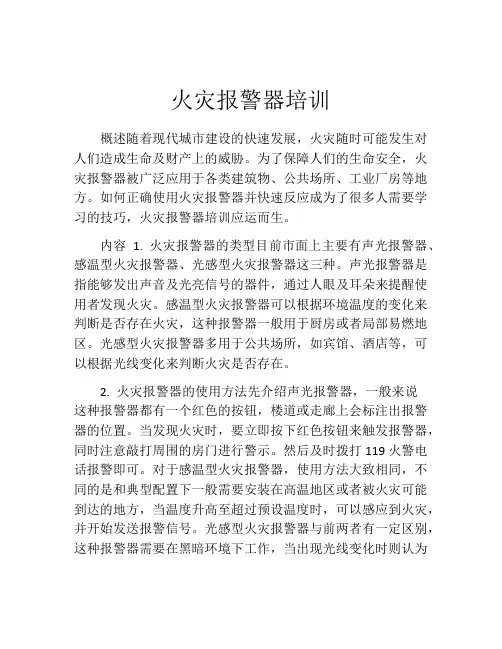

火灾报警器培训概述随着现代城市建设的快速发展，火灾随时可能发生对人们造成生命及财产上的威胁。

为了保障人们的生命安全，火灾报警器被广泛应用于各类建筑物、公共场所、工业厂房等地方。

如何正确使用火灾报警器并快速反应成为了很多人需要学习的技巧，火灾报警器培训应运而生。

内容 1. 火灾报警器的类型目前市面上主要有声光报警器、感温型火灾报警器、光感型火灾报警器这三种。

声光报警器是指能够发出声音及光亮信号的器件，通过人眼及耳朵来提醒使用者发现火灾。

感温型火灾报警器可以根据环境温度的变化来判断是否存在火灾，这种报警器一般用于厨房或者局部易燃地区。

光感型火灾报警器多用于公共场所，如宾馆、酒店等，可以根据光线变化来判断火灾是否存在。

2. 火灾报警器的使用方法先介绍声光报警器，一般来说这种报警器都有一个红色的按钮，楼道或走廊上会标注出报警器的位置。

当发现火灾时，要立即按下红色按钮来触发报警器，同时注意敲打周围的房门进行警示。

然后及时拨打119火警电话报警即可。

对于感温型火灾报警器，使用方法大致相同，不同的是和典型配置下一般需要安装在高温地区或者被火灾可能到达的地方，当温度升高至超过预设温度时，可以感应到火灾，并开始发送报警信号。

光感型火灾报警器与前两者有一定区别，这种报警器需要在黑暗环境下工作，当出现光线变化时则认为发生火灾。

使用时和其他两种报警器类似，但也要注意防止误触报警器导致无辜报警。

3. 火灾报警器常见问题在现实生活中，使用火灾报警器时常见的问题有两个，一是误触，二是忘记使用。

首先，误触一种情况是由于一些难以预料的情况导致火灾报警器误触，如烹饪食物产生的热气、抽烟所产生的烟雾等。

有些人对错误触发火灾报警器还存在惧怕的心理，应该正确理解误触的含义，了解火灾报警器的灵敏度是一种常见现象，反之，如果长时间误触或频繁误触，应及时组织检查和维护。

其次，忘记使用火灾报警器也是常见问题，有时人们在当地造成的破坏或者在紧急情况下忘记按下报警器。

光纤光栅感温火灾探测系统使用说明书北京奥普智信光科技术有限公司目录1概述 02光纤光栅感温火灾探测系统主要技术指标 02.1光纤光栅感温火灾探测器 02.2光纤光栅感温火灾信号处理器 03光纤光栅感温火灾探测系统主要功能 (1)4光纤光栅感温火灾探测系统基本组成 (1)4.1光纤光栅感温火灾探测器 (2)4.2光缆 (2)4.3光纤接续盒 (2)4.4AP658-02B-40-4815II型光纤光栅感温火灾信号处理器 (2)1）光纤光栅解调器前面板 (3)2）光纤光栅解调器后面板 (5)5可视化监控软件 (7)6 系统安装 (8)6.1连接关系 (8)6.2系统安装 (8)6.3系统参数设置 (10)7操作使用 (10)7.1启动运行 (10)7.2系统故障状态 (10)7.3系统预警状态 (10)7.4系统火灾状态 (10)7.5系统正常状态 (11)7.6消除报警声音 (11)8 维护与保养 (11)8.1操作注意事项 (11)8.2日常维护与保养 (11)9 常见故障及排除方法 (11)1概述光纤光栅感温火灾报警探测系统是一种新型的温度探测报警系统。

系统采用最新生产工艺，长期稳定性好，使用寿命长；光纤光栅感温火灾探测信号处理器采用国际最先进地数字化解调技术，具有大容量实时在线信号采集处理和自检功能；系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头，及时安全控制，实现油库的生产和安全的双重监控功能。

从光纤光栅感温探测器到监控中心光纤光栅感温火灾信号处理器传输全部采用光信号，实现无电检测，本质安全防爆，适合于石油、化工、电力等场所使用2光纤光栅感温火灾探测系统主要技术指标2.1 光纤光栅感温火灾探测器1）测温范围：－30℃～120℃2）测量精度：±2℃3）温度分辨率：0.1℃4）响应时间： < 2S5）光信号最大传输距离：≤10km6）相对湿度：≤90％2.2 光纤光栅感温火灾信号处理器1）电源供电方式： 220V AC 50Hz2）报警温度设定范围：65℃～105℃3）每通道最大传感器点数：20个/通道4）信号处理器每一通道响应时间：<0.38s5）测量光缆通道数：1~64通道6）环境温度：-5～50℃7）相对湿度：≤90%3光纤光栅感温火灾探测系统主要功能1）具有自检功能，可实时监测运行状况，并对故障点进行报警2）定温报警温度设置：65℃～105℃，参数可现场设置3）报警级别设定：预警、火警2级报警4）报警设备上具有人工复位按钮，出现报警后必须人工复位后才能取消报警信号。

基本结构与工作原理三、光纤光栅感温传感器该系统利用光纤光栅感温传感器进行温度检测，利用其对温度的响应机理，当外界温度发生变化时，该传感器的中心波长会发生变化，所以，光纤光栅感温四、五、处理器的技术指标1）仪表显示方式面板上的双色LED指示灯显示工作状态及报警指示。

2）仪表的输出方式a、RS-485标准串行通信接口，通讯距离可达1.2Km。

b、RS-232标准串行通信接口，通信距离最大15m。

c、5路继电器常开触点液位高低限报警输出。

3）仪表控制方式利用面板按键。

4）仪表安装方式台式，可柜装。

5）仪表工作电源使用220V交流市电6）工作环境a、温度：0℃～70℃。

b、湿度：≤85%RH。

布拉格光纤光栅是一种利用准分子激光等方法在光纤中加工的有序光栅，布拉格光纤光栅可以改变光在光纤中的传播性质，阻止特定波长光的传播，并将其反射回来。

被布拉格光纤光栅反射回来的光的波长与布拉格光栅结构相关。

由于光纤的变形直接影响其内部布拉格光栅的结构，所以布拉格光纤光栅可以用作一种敏感元件。

布拉格光纤光栅传感器就是利用布拉格光纤光栅的这一性质设计的各种物理量传感器，如应变、压力、温度等，通过检测这些传感器反射光的波长变化，就可以得到所需的被测物理量。

由于光和光纤的特有性质，布拉格光纤光栅传感器作为一类新型传感器，具有灵敏度高、性能稳定、抗电磁干扰和恶劣环境能力强、与电隔离安全级别高等系列优点，受到工程应用领域越来越多的关注，特别是如大型结构永久性变形和强度监测系统、油气等易燃易爆高危环境现场监测等，更是亟待具有这类特殊性质的传感器。

布拉格光纤光栅传感器的输出是光信号，分析识别这些光信号的波长，才能得到被测信号的物理量。

工程上通过光纤法-柏分析器，将布拉格光纤光栅传感器输出的光信号解调为电信号，再由电路系统进行处理。

因此，如何控制光纤法-柏分析器工作、准确分析解调信号是布拉格光纤光栅传感信号处理系统的基本问题。

同时，常常作为特殊和重大应用领域的监测设备，对系统的智能化、网络化等功能，也是系统设计时必须考虑的问题。

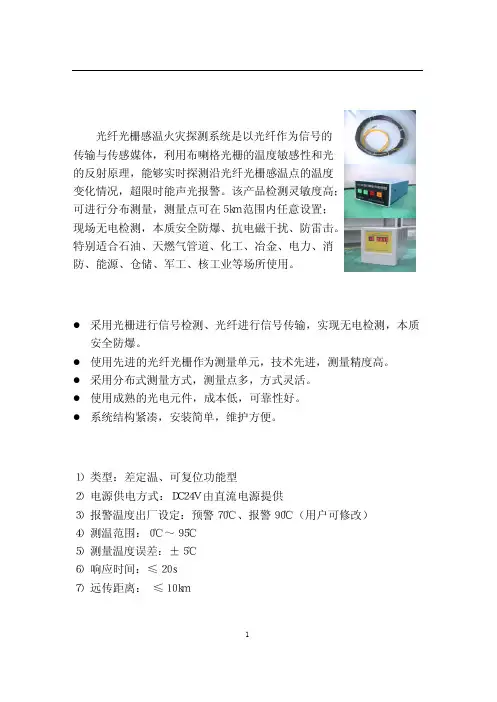

光纤光栅感温火灾探测系统　光纤光栅感温火灾探测系统是以光纤作为信号的　传输与传感媒体，利用布喇格光栅的温度敏感性和光　的反射原理，能够实时探测沿光纤光栅感温点的温度　变化情况，超限时能声光报警。

该产品检测灵敏度高；　可进行分布测量，测量点可在５ｋｍ　范围内任意设置；　现场无电检测，本质安全防爆、抗电磁干扰、防雷击。

　特别适合石油、天燃气管道、化工、冶金、电力、消　防、能源、仓储、军工、核工业等场所使用。

　特点　l采用光栅进行信号检测、光纤进行信号传输，实现无电检测，本质安全防爆。

　l使用先进的光纤光栅作为测量单元，技术先进，测量精度高。

　l采用分布式测量方式，测量点多，方式灵活。

　l使用成熟的光电元件，成本低，可靠性好。

　l系统结构紧凑，安装简单，维护方便。

　技术参数　１）类型：差定温、可复位功能型　２）电源供电方式：ＤＣ２４Ｖ　由直流电源提供　３）报警温度出厂设定：预警７０℃、报警９０℃（用户可修改）　４）测温范围：０℃～９５℃　５）测量温度误差：±５℃　６）响应时间：≤２０ｓ　７）远传距离：　≤１０ｋｍ　８）工作环境温度：－４０℃～７５℃　９）相对湿度：　≤９０％　１０）最小弯曲半径：３００ｍｍ　光纤光栅感温火灾探测系统基本组成　光纤光栅感温火灾探测系统主要由光纤光栅感温火灾探测器和光纤光栅感温火灾探测信号处理器组成。

　光纤光栅感温火灾探测器由感温传感器探头、连接光缆、光缆连接器、传输光缆等部分组成。

　光纤光栅感温火灾探测信号处理器由调制解调器、信号转换处理电路和报警显示电路等部分组成。

　图１　为　光纤光栅感温火灾探测系统的结构示意图。

　图1 光纤光栅感温火灾探测系统结构示意图　1．感温传感器探头　2。

连接光缆 3。

光缆连接器 4。

传输光缆　5．信号处理器 6。

电缆4×1.5 7。

报警控制器或系统计算机　安装方式　根据用户使用地点和使用要求不同，光纤光栅感温火灾探测系统可以采用不同的安装方式。
