RF电路原理,测试方法及各项指标意义

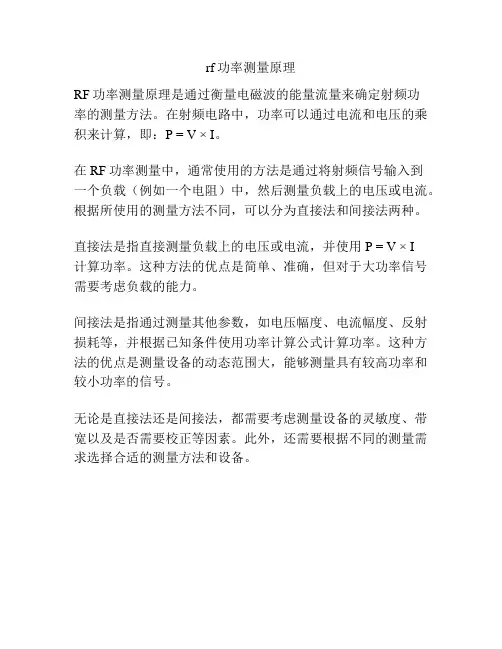

rf功率测量原理
RF功率测量原理是通过衡量电磁波的能量流量来确定射频功
率的测量方法。

在射频电路中，功率可以通过电流和电压的乘积来计算，即：P = V × I。

在RF功率测量中，通常使用的方法是通过将射频信号输入到
一个负载（例如一个电阻）中，然后测量负载上的电压或电流。

根据所使用的测量方法不同，可以分为直接法和间接法两种。

直接法是指直接测量负载上的电压或电流，并使用P = V × I
计算功率。

这种方法的优点是简单、准确，但对于大功率信号需要考虑负载的能力。

间接法是指通过测量其他参数，如电压幅度、电流幅度、反射损耗等，并根据已知条件使用功率计算公式计算功率。

这种方法的优点是测量设备的动态范围大，能够测量具有较高功率和较小功率的信号。

无论是直接法还是间接法，都需要考虑测量设备的灵敏度、带宽以及是否需要校正等因素。

此外，还需要根据不同的测量需求选择合适的测量方法和设备。

双频段GSM/DCS移动电话射频指标分析2003-7-14[摘要]本文对GSM移动电话的射频指标进行了分析，并讨论了改进办法。

其中一些测试及提高射频指标的方法是从实践经验中总结出来的，有一定的参考价值。

第一部分对各射频指标作了简要介绍。

第二部分介绍了射频指标的测试方法。

第三部分介绍了一些提高射频指标的设计和改进方法。

1 射频(RF)指标的定义和要求1.1 接收灵敏度（Rx sensitivity）(1)定义接收灵敏度是指收信机在满足一定的误码率性能条件下收信机输入端需输入的最小信号电平。

衡量收信机误码性能主要有帧删除率(FER)、残余误比特率(RBER)和误比特率(BER)三个参数。

这里只介绍用残余误比特率(RBER)来测量接收灵敏度。

残余误比特率(RBER)的定义为接收到的错误比特与所有发送的的数据比特之比。

(2)技术要求●对于GSM900MHz频段接收灵敏度要求：当RF输入电平为-102dBm(分贝)时，RBER不超过2%。

测量时可测试实际灵敏度指标。

根据多款移动电话的测试结果来看：当RBER＝2%时，若RF输入电平为-l09~-l07dBm，则接收灵敏度为优；若RF输入电平为-l07~l05dBm，则接收灵敏度为良好；若RF输入电平为-105~-l02dBm，则接收灵敏度为一般；若RF输入电平＞-l02dBm，则接收灵敏度为不合格。

●对于DCSl800MHz频段接收灵敏度要求：当RF输入电平为-l00dBm，RBER不超过2%。

测量时可测试实际灵敏度指标。

根据多款移动电话的测试结果来看：当RBER＝2%时，若RF输入电平为-l08~-105dBm，则接收灵敏度为优；若RF输入电平为-105~ -l03dBm，则接收灵敏度为良好；若RF输入电平为-l03~ -100dBm，则接收灵敏度为一般；若RF输入电平为＞-l00 dB mm，则接收灵敏度为不合格。

1．2频率误差Fe、相位误差峰值Pepeak、相位误差有效值PeRMS(1)定义测量发射信号的频率和相位误差是检验发信机调制信号的质量。

大牛总结·常见RF指标的内在和意义这篇文章的初衷是源自我给工厂工程师写的一份“操作指南”，按理说写这些东西对于工作了十来年的人来说应该是手到擒来的，但是真正写的时候就发现原本计划提纲挈领的东西写成了冗长无比的八股文。

当你写完“EVM可能随着Front-End的IL增大而恶化”的时候，如果阅读者是一个基础概念知识都不好的工程师（工厂里的工程师很多都是如此），人家第一反应是“EVM是什么”，继而是“EVM是为什么会跟IL有关系”，然后还可能是“EVM还跟什么指标有关系”——这就没完没了了。

所以我这里打算“扯到哪算哪”，把一些常见的概念列举出来，抛砖引玉，然后看看效果如何。

1、Rx Sensitivity（接收灵敏度）接收灵敏度，这应该是最基本的概念之一，表征的是接收机能够在不超过一定误码率的情况下识别的最低信号强度。

这里说误码率，是沿用CS（电路交换）时代的定义作一个通称，在多数情况下，BER (bit error rate)或者PER (packet error rate)会用来考察灵敏度，在LTE时代干脆用吞吐量Throughput来定义——因为LTE干脆没有电路交换的语音信道，但是这也是一个实实在在的进化，因为第一次我们不再使用诸如12.2kbps RMC（参考测量信道，实际代表的是速率12.2kbps的语音编码）这样的“标准化替代品”来衡量灵敏度，而是以用户可以实实在在感受到的吞吐量来定义之。

2、SNR（信噪比）讲灵敏度的时候我们常常联系到SNR（信噪比，我们一般是讲接收机的解调信噪比），我们把解调信噪比定义为不超过一定误码率的情况下解调器能够解调的信噪比门限（面试的时候经常会有人给你出题，给一串NF、Gain，再告诉你解调门限要你推灵敏度）。

那么S和N分别何来？S即信号Signal，或者称为有用信号；N即噪声Noise，泛指一切不带有有用信息的信号。

有用信号一般是通信系统发射机发射出来，噪声的来源则是非常广泛的，最典型的就是那个著名的-174dBm/Hz——自然噪声底，要记住它是一个与通信系统类型无关的量，从某种意义上讲是从热力学推算出来的（所以它跟温度有关）；另外要注意的是它实际上是个噪声功率密度（所以有dBm/Hz这个量纲），我们接收多大带宽的信号，就会接受多大带宽的噪声——所以最终的噪声功率是用噪声功率密度对带宽积分得来。

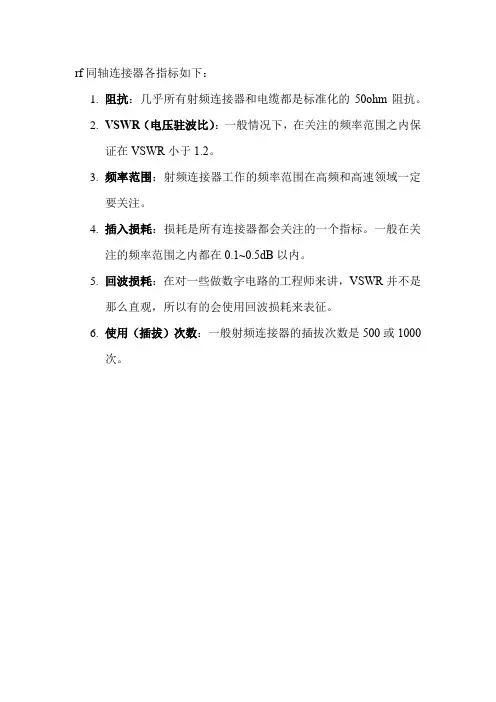

rf同轴连接器各指标如下：
1.阻抗：几乎所有射频连接器和电缆都是标准化的50ohm阻抗。

2.VSWR（电压驻波比）：一般情况下，在关注的频率范围之内保
证在VSWR小于1.2。

3.频率范围：射频连接器工作的频率范围在高频和高速领域一定
要关注。

4.插入损耗：损耗是所有连接器都会关注的一个指标。

一般在关
注的频率范围之内都在0.1~0.5dB以内。

5.回波损耗：在对一些做数字电路的工程师来讲，VSWR并不是
那么直观，所以有的会使用回波损耗来表征。

6.使用（插拔）次数：一般射频连接器的插拔次数是500或1000
次。

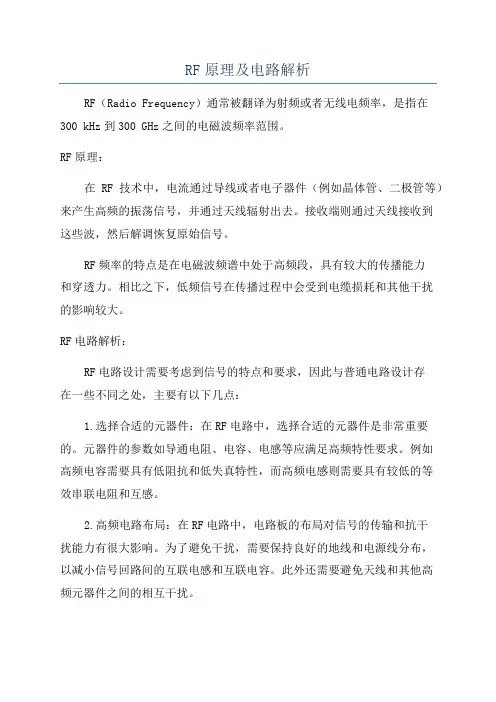

RF原理及电路解析RF（Radio Frequency）通常被翻译为射频或者无线电频率，是指在300 kHz到300 GHz之间的电磁波频率范围。

RF原理：在RF技术中，电流通过导线或者电子器件（例如晶体管、二极管等）来产生高频的振荡信号，并通过天线辐射出去。

接收端则通过天线接收到这些波，然后解调恢复原始信号。

RF频率的特点是在电磁波频谱中处于高频段，具有较大的传播能力和穿透力。

相比之下，低频信号在传播过程中会受到电缆损耗和其他干扰的影响较大。

RF电路解析：RF电路设计需要考虑到信号的特点和要求，因此与普通电路设计存在一些不同之处，主要有以下几点：1.选择合适的元器件：在RF电路中，选择合适的元器件是非常重要的。

元器件的参数如导通电阻、电容、电感等应满足高频特性要求。

例如高频电容需要具有低阻抗和低失真特性，而高频电感则需要具有较低的等效串联电阻和互感。

2.高频电路布局：在RF电路中，电路板的布局对信号的传输和抗干扰能力有很大影响。

为了避免干扰，需要保持良好的地线和电源线分布，以减小信号回路间的互联电感和互联电容。

此外还需要避免天线和其他高频元器件之间的相互干扰。

3.高频仿真与调试：在设计RF电路时，需要进行高频仿真以验证电路的参数和性能是否满足要求。

常用的电磁仿真软件如ADS、HFSS等可以帮助设计者进行电路的仿真与优化。

同时，通过观察功率谱、频谱分析、S参数等指标，可以进行电路的调试和优化。

4.阻抗匹配：RF电路中，为了提高功率传输效率，需要进行阻抗匹配。

通过使用阻抗变换器、匹配线和滤波器等元器件，将信号源、负载和传输线的阻抗调整为匹配的阻抗，从而实现最大功率传输。

总结起来，RF原理涉及到电磁波的传播和信号处理，而RF电路设计则需要关注元器件选型和参数、高频布局、仿真与调试以及阻抗匹配等因素。

对于RF设备的性能和应用来说，合理的RF电路设计是非常重要的。

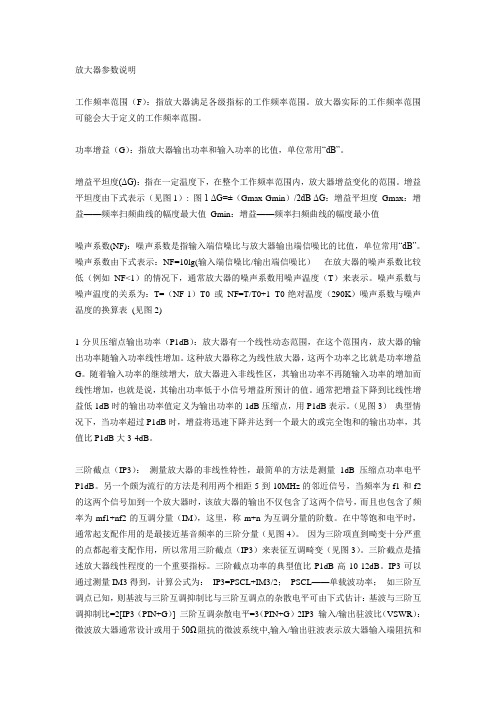

放大器参数说明工作频率范围（F）：指放大器满足各级指标的工作频率范围。

放大器实际的工作频率范围可能会大于定义的工作频率范围。

功率增益（G）：指放大器输出功率和输入功率的比值，单位常用“dB”。

增益平坦度(ΔG)：指在一定温度下，在整个工作频率范围内，放大器增益变化的范围。

增益平坦度由下式表示（见图1）: 图1 ΔG=±（Gmax-Gmin）/2dB ΔG：增益平坦度Gmax：增益——频率扫频曲线的幅度最大值Gmin：增益——频率扫频曲线的幅度最小值噪声系数(NF)：噪声系数是指输入端信噪比与放大器输出端信噪比的比值，单位常用“dB”。

噪声系数由下式表示：NF=10lg(输入端信噪比/输出端信噪比）在放大器的噪声系数比较低（例如NF<1）的情况下，通常放大器的噪声系数用噪声温度（T）来表示。

噪声系数与噪声温度的关系为：T=（NF-1）T0 或NF=T/T0+1 T0-绝对温度（290K）噪声系数与噪声温度的换算表(见图2)1分贝压缩点输出功率（P1dB）：放大器有一个线性动态范围，在这个范围内，放大器的输出功率随输入功率线性增加。

这种放大器称之为线性放大器，这两个功率之比就是功率增益G。

随着输入功率的继续增大，放大器进入非线性区，其输出功率不再随输入功率的增加而线性增加，也就是说，其输出功率低于小信号增益所预计的值。

通常把增益下降到比线性增益低1dB时的输出功率值定义为输出功率的1dB压缩点，用P1dB表示。

（见图3）典型情况下，当功率超过P1dB时，增益将迅速下降并达到一个最大的或完全饱和的输出功率，其值比P1dB大3-4dB。

三阶截点（IP3）：测量放大器的非线性特性，最简单的方法是测量1dB压缩点功率电平P1dB。

另一个颇为流行的方法是利用两个相距5到10MHz的邻近信号，当频率为f1和f2的这两个信号加到一个放大器时，该放大器的输出不仅包含了这两个信号，而且也包含了频率为mf1+nf2的互调分量（IM），这里，称m+n为互调分量的阶数。

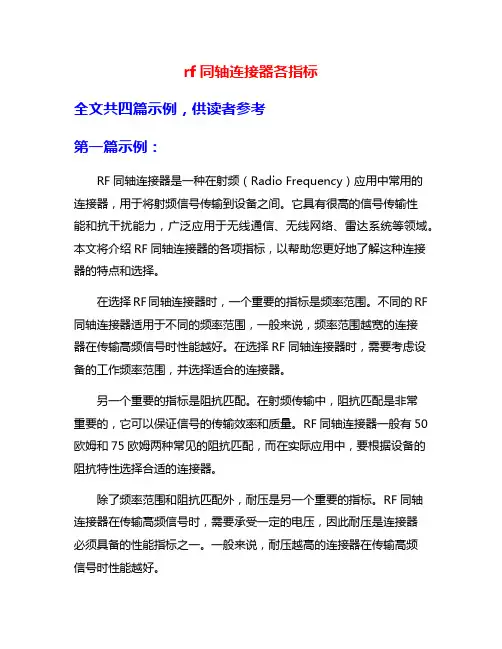

rf同轴连接器各指标全文共四篇示例，供读者参考第一篇示例：RF同轴连接器是一种在射频（Radio Frequency）应用中常用的连接器，用于将射频信号传输到设备之间。

它具有很高的信号传输性能和抗干扰能力，广泛应用于无线通信、无线网络、雷达系统等领域。

本文将介绍RF同轴连接器的各项指标，以帮助您更好地了解这种连接器的特点和选择。

在选择RF同轴连接器时，一个重要的指标是频率范围。

不同的RF 同轴连接器适用于不同的频率范围，一般来说，频率范围越宽的连接器在传输高频信号时性能越好。

在选择RF同轴连接器时，需要考虑设备的工作频率范围，并选择适合的连接器。

另一个重要的指标是阻抗匹配。

在射频传输中，阻抗匹配是非常重要的，它可以保证信号的传输效率和质量。

RF同轴连接器一般有50欧姆和75欧姆两种常见的阻抗匹配，而在实际应用中，要根据设备的阻抗特性选择合适的连接器。

除了频率范围和阻抗匹配外，耐压是另一个重要的指标。

RF同轴连接器在传输高频信号时，需要承受一定的电压，因此耐压是连接器必须具备的性能指标之一。

一般来说，耐压越高的连接器在传输高频信号时性能越好。

RF同轴连接器的插拔寿命也是一个重要的指标。

在实际应用中，连接器需要经常插拔，因此连接器的插拔寿命直接影响到设备的可靠性和稳定性。

一般来说，插拔寿命越高的连接器在长期使用中性能越稳定。

RF同轴连接器的防护等级也是一个需要考虑的指标。

在一些特殊环境中，如高温、高湿、尘土较多的环境中，连接器需要具备较强的防护性能，以保证信号的传输质量。

在选择RF同轴连接器时，要根据具体的工作环境选择适合的防护等级。

RF同轴连接器的各项指标包括频率范围、阻抗匹配、耐压、插拔寿命和防护等级等，这些指标直接影响到连接器的性能和可靠性。

在选择RF同轴连接器时，需要综合考虑这些指标，选择适合的连接器以确保信号的传输质量和设备的稳定性。

【本篇文章仅供参考，具体选购需根据实际需求和设备情况】。

射频指标及测试方法射频指标是指在射频电路设计和测试中用来描述电路性能的参数。

它们包括射频功率、频率、增益、带宽、噪声系数、相位噪声等指标。

下面将介绍几个常见的射频指标及其测试方法。

1.射频功率：射频功率是指射频信号在电路中传输或输出时的功率大小。

常用的射频功率单位有瓦特（W）、分贝毫瓦（dBm）等。

测试射频功率的方法主要有功率计和功率分配器。

-功率计是一种可以测量射频信号功率的仪器。

它通过接收射频信号并测量其功率大小，适用于不同功率级别的测量。

-功率分配器是一种可以将射频信号分配给多个测量点的设备。

它通常包含多个输出端口和一个输入端口，可以将输入信号按照一定的功率比例分配到各个输出端口上，用于同时测量多个信号的功率。

2.频率：频率是指射频信号的振荡频率。

在射频电路设计和测试中，往往需要准确测量射频信号的频率。

常用的测量方法有频谱仪和频率计。

-频谱仪是一种可以将射频信号的频谱显示出来的仪器。

它可以显示出信号的频率分布情况，包括主要的频率成分和谐波成分。

通过观察频谱仪上的显示，可以准确测量射频信号的频率。

-频率计是一种可以直接测量射频信号的频率的仪器。

它可以通过连接到射频电路上，直接读取射频信号的频率值。

3.增益：增益是指射频信号在电路中传输或放大时的信号增强的程度。

在射频电路设计和测试中，测量增益是非常重要的。

常用的测量方法有功率计和射频网络分析仪。

-功率计测量增益的方法是通过测量射频信号的输入功率和输出功率，计算出功率的增益。

-射频网络分析仪是一种可以测量射频电路的传输属性的仪器。

它可以通过测量射频电路的S参数（散射参数），计算出射频信号在电路中的增益。

4.带宽：带宽是指射频信号的频率范围。

在射频电路设计和测试中，测量带宽是评估电路性能的重要指标。

常用的测量方法有频谱仪和网络分析仪。

-频谱仪测量带宽的方法是通过观察频谱仪上的显示，找到射频信号的起始频率和终止频率，计算出频率范围，即为带宽。

-网络分析仪测量带宽的方法是通过测量射频电路的S参数，找到电路的3dB带宽，即为带宽。

RF测试指标及部分指标意义RF（Random Forest）是一种基于决策树的集成学习方法，结合了随机特征选择和投票机制，具有很好的分类和回归性能。

在进行RF模型训练和评估时，有一些常用的测试指标和部分指标意义需要用来评估模型性能。

本文将详细介绍RF模型测试指标及其意义。

1. 准确率（Accuracy）：准确率是指分类正确的样本数与总样本数之比，即所有预测正确的样本所占比例。

准确率是最常用的评估分类模型性能的指标，可以用来衡量模型对整体样本的分类能力。

但若类别分布不均衡时，准确率可能会失真，因此需要结合其他指标进行综合评估。

2. 灵敏度（Sensitivity/Recall）：灵敏度也被称为真阳性率或召回率，其定义为真实类别为正例的样本中，被模型正确判断为正例的比例。

灵敏度可以衡量模型对正例的识别能力，特别适用于对一些类别的关注度较高的情况。

3. 特异度（Specificity）：特异度是指在真实类别为负例的样本中，模型能够正确判断为负例的比例。

特异度可以衡量模型对负例的区分能力，特别适用于需要减少假阳性的情况。

4. 精确度（Precision）：精确度是指在所有被模型判断为正例的样本中，真实类别为正例的比例。

精确度可以衡量模型在判断正例时的准确性，适用于需要避免误判的情况，例如医学诊断等场景。

5. F1值（F1-score）：F1值是精确度和灵敏度的调和平均数，可以综合考虑模型的准确度和召回率。

F1值在处理不均衡数据时比准确率更具有参考价值，可以更好地衡量分类模型的整体性能。

6. ROC曲线：ROC曲线是以“真阳性率”（TPR）为纵轴，“假阳性率”（FPR）为横轴绘制的曲线。

ROC曲线能够综合考虑模型的灵敏度和特异度，用以评估模型在不同阈值下的性能变化。

ROC曲线下的面积AUC （Area Under ROC Curve）可以用来衡量分类器的整体性能，AUC值越大，模型性能越好。

7. 混淆矩阵（Confusion Matrix）：混淆矩阵是用于可视化分类模型预测结果的矩阵，通常是一个2×2的矩阵。

RF原理及电路解析RF（Radio Frequency）是指射频领域，在无线通信、广播电视、雷达等领域中起着重要作用。

RF原理涉及电磁波传播、天线设计、射频电路等方面，下面将对RF原理及电路进行解析。

RF原理：1. 电磁波传播：RF信号属于电磁波，以电磁场的形式在空间中传播。

电磁波的特点包括频率、波长、振幅和相位。

RF信号的频率一般处于1MHz到300GHz之间，对应的波长范围约为1mm到1000m。

电磁波传播时存在衰减、散射、反射等现象。

2.天线设计：天线是接收和发射RF信号的装置，用于将电磁波转换为电流或电压（接收模式）或将电流或电压转换为电磁波（发射模式）。

天线的种类多样，常见的有偶极天线、单极天线、矩形天线等。

天线的设计需考虑天线的增益、辐射方向性、阻抗匹配等因素。

3.射频电路：射频电路是指用于处理RF信号的电路，包括放大器、滤波器、混频器、发射器、接收器等。

主要特点是对高频信号具有较好的增益、低噪声和较强的抗干扰能力。

RF电路解析：1.放大器：RF放大器用于放大射频信号的幅度，提高信号的功率。

常见的RF放大器有共源放大器、共栅放大器、共基放大器等。

放大器的特点是输入和输出均为交流信号，需要考虑放大器的增益、带宽、线性度和功率等指标。

2.滤波器：射频信号经过传输或处理后，通常会引入一些干扰或噪声。

滤波器用于去除不需要的频率分量，保留感兴趣的频率范围。

滤波器可以是低通滤波器、高通滤波器、带通滤波器等。

滤波器的特点是对信号的频率响应和幅度响应进行调整。

3.混频器：混频器用于将两个不同频率的信号相互叠加，得到新的信号。

常见的混频器有单、双、三、四象限等类型。

混频器的特点是对输入信号进行非线性处理，生成新的频率成分。

4.发射器：发射器用于将射频信号转换为电磁波进行传输。

发射器通常由射频发生器、调制器、功率放大器等组成。

射频发生器产生特定频率的射频信号，调制器将信号调制为所需格式，功率放大器将信号放大到足够的功率。

rf测试内容及原理RF（Radio Frequency）测试是指对无线通信设备的射频性能进行测试和评估的过程。

它主要通过测量和分析设备在射频频段的特性和性能，如发送和接收功率、灵敏度、频率稳定性、通信距离、抗干扰能力等。

RF测试是确保无线设备在不同工作环境下可靠工作的重要环节。

在RF测试中，传统的测试方法通常包括发射功率测试、接收灵敏度测试、频率误差测试、频率稳定性测试、谐波测试、杂散测试等。

这些测试通过使用信号发生器、功率计、频谱仪、射频信号分析仪等专业测试设备来模拟和检测设备在特定测试条件下的性能。

RF测试的原理主要基于电磁波传播和接收的原理。

射频信号的传输是通过无线电波来实现的，它们在空间中以电磁波的形式传达。

在测试中，我们使用测试设备产生并接收这些电磁波，并通过对信号的测量和分析来评估设备的性能。

发射功率测试主要是测量设备发送信号时的输出功率，这可以通过在设备的发射端连接功率计来实现。

接收灵敏度测试则是测量设备能够接收并正确解码信号的最低输入功率。

这一测试需要在一定的信噪比条件下进行，可以通过降低输入信号的功率来确定设备的接收灵敏度。

频率误差测试和频率稳定性测试是用来测量设备在发送或接收信号时的频率准确性和稳定性。

这些测试通常使用频谱仪等设备来分析设备的频率特性。

谐波测试和杂散测试则是评估设备对非期望信号的抑制能力。

在测试中，通过在设备的输入端加入不同频率的干扰信号，然后测量设备输出信号中的谐波和杂散成分，以评估设备对干扰的响应能力。

总之，RF测试是通过测试设备在射频频段的性能指标来评估设备的射频性能。

通过采用一系列的测试方法和专业的测试设备，可以确保无线设备在不同工作环境中的可靠性和稳定性。

射频电路（系统）的线性指标及测量方法蒋治明1、线性指标1.1 1dB压缩点(P1dB——1dB compression point )射频电路（系统）有一个线性动态范围，在这个范围内，射频电路（系统）的输出功率随输入功率线性增加。

这种射频电路（系统）称之为线性射频电路（系统），这两个功率之比就是功率增益G。

随着输入功率的继续增大，射频电路（系统）进入非线性区，其输出功率不再随输入功率的增加而线性增加，也就是说，其输出功率低于小信号增益所预计的值。

通常把增益下降到比线性增益低1dB时的输出功率值定义为输出功率的1dB压缩点,用P1dB表示（见图1）。

典型情况下，当功率超过P1dB时，增益将迅速下降并达到一个最大的或完全饱和的输出功率，其值比P1dB大3dB～4dB。

1db压缩点愈大，说明射频电路（系统）线性动态范围愈大。

图1 输出功率随输入功率的变化曲线1.2 三阶交调截取点（IP3——3rd –order Intercept Poind）当两个正弦信号经过射频电路（系统）时，此时由于射频电路（系统）的非线性作用，会输出包括多种频率的分量，其中以三阶交调分量的功率电平最大，它是非线性中的三次项产生的。

假设两基频信号的频率分别是F1和F2，那么，三阶交调分量的频率为2F1-F2和2F2-F1。

图2是输入信号和输出信号的频谱图。

图3反映了基频（一阶交调）与三阶交调增益曲线，当输入功率逐渐增加到IIP3时，基频与三阶交调增益曲线相交，对应的输出功率为OIP3。

IIP3与OIP3分别被定义为输入三阶交调载取点（Input Third-order Intercept Point）和输出三阶交调载取点（Output Third-order Intercept Point）。

三阶交调截取点（IP3）是表示线性度或失真性能的重要参数。

IP3越高表示线性度越好和更少的失真。

图3中A 线是基频（有用的）信号输出功率随输入功率变化的曲线，B 线是三阶失真输出功率随输入功率变化的曲线。

射频测试基础知识
射频（RadioFrequency，简称RF）是一种形式特殊且功能多样的电磁信号，它通过电磁波在空气中传播。

射频最常用于无线电通信和广播，也可用于测试和诊断电子设备，如手机、蓝牙耳机、无线网络设备、模拟集成电路（IC）等。

对于射频测试，有一些基础知识可以帮助您了解它的工作原理和可能的应用。

首先，要了解射频（RF）的工作原理。

它的原理可以用两个关键点来简要描述：电磁波的传播和信号处理。

电磁波传播是指射频信号可以通过电磁波传播，而信号处理是指将信号处理为可识别的状态。

其次，要掌握RF测试的基本工具。

RF测试通常需要多个工具，如射频发射器、接收器、测试仪、记录仪、分析仪等等。

这些工具可以帮助专业人士或工程师们测试、诊断和调整设备。

此外，还要了解射频所涉及的几个技术概念。

这些概念包括空口传输、电磁干扰、信号处理、发射功率、发射效率等等。

这些概念可以帮助工程师们理解射频如何能更好地服务于各种应用。

最后，应该了解射频测试的安全措施。

射频测试可能会暴露测试人员和设备于电磁空间中，要保证测试过程中的安全，工程师们有必要预先准备合适的防护措施，如耳机、护目镜、防静电服等。

以上就是射频测试的基础知识。

射频测试是一项复杂的技术，需要专业的工程师精心设计与实施，以确保测试的准确性、可靠性和完整性，并在测试过程中遵守安全规定。

协议编号测试项(其中标红的为复杂测试项，目前的设备暂不支持)（TS34.122）5.2 5.2 User Equipment maximum output power5.3 5.3 UE frequency stability5.4 5.4.1.3 Open loop power control5.4.1.4 Closed loop power control5.4.2 Minimum output power5.4.3 Transmit OFF power5.4.4 Transmit ON/OFF Time mask5.4.5 Out-of-synchronisation handling of output powerfor continuous transmission5.4.6 Out-of-synchronisation handling of output powerfor discontinuous transmission5.5 5.5.1 Occupied bandwidth5.5.2.1 Spectrum emission mask5.5.2.2 Adjacent Channel Leakage power Ratio (ACLR)5.5.3 Spurious emissions5.6 5.6 Transmit Intermodulation5.7 5.7.1 Error Vector Magnitude5.7.2 Peak code domain error6.2 6.2 Reference sensitivity level6.3 6.3 Maximum Input Level6.4 6.4 Adjacent Channel Selectivity (ACS)6.5 6.5.1 BlockingCharacteristics(Inbandblocking)6.5.2 BlockingCharacteristics(Outbandblocking)6.6 6.6 Spurious Response6.7 6.7 Intermodulation Characteristics6.8 6.8 Spurious EmissionsPower vs TimeMagnitude Error测试目的验证UE 的最大发射功率误差不超过容限值，最大发射功率过大会干扰其信他道或其他系统，而最大发射功率过小会缩小其覆盖范围。

RF射频测试中测试技巧及应用方案RF射频测试是在无线通信和电子产品生产过程中必不可少的环节。

其在电子产品的生产和质量控制中占据至关重要的地位。

针对不同的测试需求，在射频测试中应用各类技巧和方案可以提高精度、效率和性能。

本文将介绍RF射频测试技巧和应用方案的一些注意事项和经验总结。

一、性能测试中的技巧在电子产品测试的各个环节中，性能测试是尤为重要的一环。

以下是一些射频性能测试中需要注意的技巧。

1.信噪比测试信噪比是射频系统性能测试中一个非常重要的参数。

要获得稳定高质量的信号，首先应保证测试环境良好，信噪比越高，测试结果的准确性就越高。

因此，如果在测试过程中信噪比过低，就应该检查和修正测试设备的问题，例如减少信噪比低的无线设备和电子器件的干扰等。

2.频率稳定性测试在测试频率时，保持频率的稳定性至关重要。

在测试高频率时，不断追踪和校准频率使得测试结果更为准确。

同时，应使用尽可能高精度的频率计和参考信号，以确保测量的高频稳定性。

3.动态范围测试动态范围是在射频性能测试中使用的另一个重要的参数。

尽管动态范围测试装置一般比较昂贵，但是它对于测量这些参数是非常重要的。

如果动态范围达不到标准，则我们需要考虑使用增强信号源或增加带宽等措施，以获得合理精度的测试结果。

二、射频测试中的应用方案除了测试技巧之外，射频测试中的应用方案也是十分重要的。

以下是一些应用方案案例。

1.射频IC测试对于射频集成电路的测试，可以使用射频测试仪器、测试点针或灵敏度测试技术来对射频信号和其他参数进行测量。

射频IC参数测量需要注意杂散信号、非线性特性和时序要求等，同时尽可能使用先进的测试仪器提高测试精度和速度。

2.无线测量无线测量可以充分检验无线设备的质量和性能，例如手机，无线路由器等。

无线测量有两种方式：一是通过一般的射频测试手段，二是通过网络信号测量手段，在无线测量中为保证测量的准确性，首先应该规定好测试环境和测量条件，其次要使用高精度的测量仪器和获得可供校准的稳定信号源。

RF射频电路设计中的关键参数分析在RF射频电路设计中，关键参数的分析是至关重要的，因为它们直接影响着电路的性能和稳定性。

以下是一些在RF射频电路设计中常见的关键参数，以及它们的分析方法和影响因素：1. 中心频率：中心频率是指电路在工作时所频率的中心值，通常以赫兹（Hz）为单位。

在设计RF射频电路时，需要根据具体的应用要求选择合适的中心频率。

中心频率的选取将影响电路的通信范围和带宽。

2. 带宽：带宽是指电路能够有效工作的频率范围，通常以赫兹为单位。

带宽的大小直接影响着电路的信号传输能力和频率选择性能。

在设计过程中，需要根据实际需求选择合适的带宽。

3. 输入输出阻抗匹配：在RF射频电路设计中，输入输出阻抗的匹配是至关重要的。

如果输入输出阻抗不匹配，将导致信号反射和功率损失，严重影响电路的性能稳定性。

因此，在设计中需要采取合适的匹配网络来实现输入输出阻抗的匹配。

4. 噪声系数：噪声系数是评价电路噪声性能的重要参数，通常以分贝（dB）为单位。

在RF射频电路设计中，需要尽量降低噪声系数，提高电路的信噪比。

常见的降噪方法包括合理设计电路结构、选取低噪声元器件等。

5. 功率增益：功率增益是评价电路放大性能的重要指标，通常以分贝（dB）为单位。

在RF射频电路设计中，需要根据实际需求选择合适的功率增益，提高电路的发送功率和接收灵敏度。

6. 相位噪声：相位噪声是评价电路时钟稳定性和信号质量的重要参数，通常以分贝（dBc/Hz）为单位。

在RF射频电路设计中，需要设计合适的时钟和信号源，提高电路的相位噪声性能。

综上所述，RF射频电路设计中的关键参数分析是保证电路性能稳定和可靠的重要步骤。

设计人员需要全面了解各种关键参数的影响因素和分析方法，根据实际需求选择合适的参数数值，优化电路设计，提高电路的性能和可靠性。

希望以上内容对您有所帮助。

RF测试原理小结RF 测试原理小结本文旨在阐述RF 测试项目的有关原理性知识，基本不涉及具体的测试方法，测试方法请参照相关文档。

首先学习射频离不开天线，要对天线知识有所了解。

天线（antenna ）是RF 系统中最关键的零件，发送的时候它负责将线路中的电信号转化为电波发射出去，接收的时候它负责将电波转化为电信号。

根据洛伦兹定理，变化的电场会产生磁场，因施加在天线上的电流不同，就会产生电波；当无线电波遇到天线时，电子就会流入天线导体而产生电流。

天线分为全向型和定向型两种。

全向型天线收发所有方向的信号，定向性天线只收发天线所指向方向上的信号，可以将能量传送到更远的距离，信号也比较清楚，实际上根本没有真正意义上的全向天线。

天线的长度取决于频率：频率越高，天线越短。

根据经验，一般的简易型天线为其波长的一般。

波长和频率的计算公式是：8(310/)cc m s fλ==⨯其中，例如使用830KHz的调幅广播电台，其电波的波长约为360米，因此必须使用约180米的大型天线。

当然天线工程师可以运用一些技巧，进一步缩短天线，甚至可以做到随身携带的程度。

一般在天线的前端还会有个功率放大器PA(power amplifier)，其实将功率提升到做大功率后发送。

然后具体了解RF测试中各个参数的含义及其影响因素。

一、调制带宽：调制子载波占用的频带宽度，有20MHz （11b/g）和40MHz（11n）的,我们从频谱模板的波形中也可以看出来。

二、EVM：Error Vector Magnitude，误差矢量幅度：其是调制后的射频信号与理想原始信号的矢量差，反映了调制的精度，是衡量信号质量的重要参数。

原理上是接收到的码片信号，经过解调、解扰、解扩之后，再重复一遍发射端点的过程，即调制、加扰、扩频，然后再拿这个码矢量信号与接收到的矢量信号做矢量差，将其做统计平均，即为EVM值。

EVM越大，说明信号受到的干扰越大，接收到的信号质量越差；反之，干扰小，接收到的信号质量就好。
