九年级物理家庭电路练习题

初中物理《九年级》第十九章生活用电-家庭电路考试练习题姓名:_____________ 年级:____________ 学号:______________l2、下列说法正确的是（）A ．安装电路时，开关应接在零线上B ．地磁场的南极在地理的北极附近C ．划船时，使船前进的力的施力物体是船桨D ．核动力航母产生的核废料对环境无污染知识点：家庭电路【答案】B【详解】A．安装电路时，开关必须接在火线上，这样在开关断开后用电器就不带电，避免触电的危险，故 A错误；B．地球是一个巨大的磁体，地磁的两极与地理的两极相反，但并不重合，地磁场的南极在地理的北极附近，故 B正确；C．划船时，船桨向后划水，给水一个向后的力，由于物体间力的作用是相互的，水给船桨一个向前的力，所以使船前进的力的施力物体是水，故 C错误；D．核废料是对环境污染很严重的，故 D错误。

故选 B。

3、家庭电路中电灯、电视机、电冰箱等用电器之间是__ 联的，这些用电器一起工作的越多，电路的总功率 __ （选填“ 越大” 或“ 越小” ）．知识点：家庭电路【答案】并越大【详解】家庭电路中的用电器要能分别独立工作，所以都是并联的，并联电路的总功率为各支路的功率之和，所以这些用电器一起工作的越多，电路的总功率越大。

4、关于家庭电路和安全用电，下列说法正确的是（）A ．使用试电笔时，手要接触笔尾金属体B ．搬动电器前不需要断开电源开关C ．空气开关跳闸，一定是电路发生了短路D ．控制电灯的开关，要连接在零线和电灯之间知识点：家庭电路【答案】A【详解】A．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故 A正确；B．搬动电器前需要断开电源开关，防止触电，故 B错误；C．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故 C错误；D．控制电灯的开关，要连接在火线和电灯之间，故 D错误。

故选 A。

5、请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

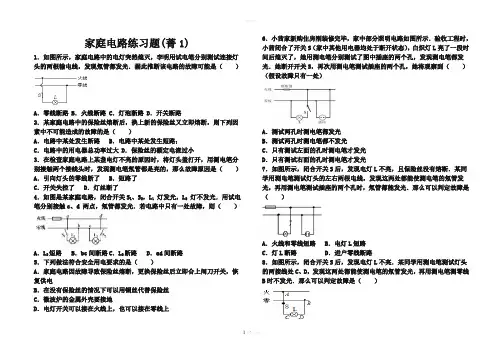

家庭电路练习题(菁1)1．如图所示，家庭电路中的电灯突然熄灭，李明用试电笔分别测试连接灯头的两根输电线，发现氖管都发光．据此推断该电路的故障可能是（）A．零线断路 B．火线断路 C．灯泡断路 D．开关断路2．某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成的故障的是（）A．电路中某处发生断路B．电路中某处发生短路；C．电路中的用电器总功率过大 D．保险丝的额定电流过小3．在检查家庭电路上某盏电灯不亮的原因时，将灯头盖打开，用测电笔分别接触两个接线头时，发现测电笔氖管都是亮的，那么故障原因是（）A．引向灯头的零线断了B．短路了C．开关失控了D．灯丝断了4．如图是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）A．L2短路B．bc间断路C．L2断路D．ad间断路5．下列做法符合安全用电要求的是（）A．家庭电路因故障导致保险丝熔断，更换保险丝后立即合上闸刀开关，恢复供电B．在没有保险丝的情况下可以用铜丝代替保险丝C．微波炉的金属外壳要接地D．电灯开关可以接在火线上，也可以接在零线上6．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（）（假设故障只有一处）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试左面的孔时测电笔才发光D．只有测试右面的孔时测电笔才发光7．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的左右两根电线，发现这两处都能使测电笔的氖管发光，再用测电笔测试插座的两个孔时，氖管都能发光．那么可以判定故障是（）A．火线和零线短路B．电灯L短路C．灯L断路 D．进户零线断路8．如图所示，闭合开关S后，发现电灯L不亮．某同学用测电笔测试灯头的两接线处C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测零线B时不发光．那么可以判定故障是（）A．电线BD段某处断路B．电灯L短路C．电线AC段某处断路D．火线和零线短路9．闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管发光，由此可以判断（）A．火线断路 B．零线断路 C．灯泡灯丝断了 D．A和B都有可能10．（2007•鸡西）如图所示的电路．开关闭合后．灯不亮．用测电笔测试A、B、c、D四处时，发现只有在B处时氖管不发光．那么故障可能是（）A．火线、零线短路B．灯开路 C．进户线零线开路 D．bc之间某处开路11．王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是（）A．进人插头的火线开路B．开关b、c间开路 C．电灯c、d间开路D．导线d、e间开路12．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（）A．火线与零线短路 B．a、d之间某处断路C．b、c之间某处断路 D．电灯的灯丝断了13．根据家庭安全用电要求连接电路．14．家庭电路中电流过大的原因：一是，一是．15．用测电笔可辨别火线和零线，使用时手一定要接触，笔尖接触电线．如果氖管发光，表明接触的是．小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是．16．连接家庭电路．17．按家庭电路要求完成作图．18．将部分家庭电路连接完整．19．如图所示，请正确连接下列家庭电路．21．将灯泡、开关和三孔插座接到家庭电路中．22．在家庭电路中电灯突然熄灭，而用测电笔分别测两根电源线发现氖管仍发亮，发生这种故障的原因是什么？23．（1）晚上小刚在家学习时，他妈妈正在用电热器做饭，突然他所在房间的电灯不亮了，其他房间的电灯也不亮了，电热器也没电了，分析可能的原因，说出这时小刚应如何去做：．（2）晚上小明在家要学习，他开灯的一瞬间，灯亮了一下就又灭了，发现灯丝断了，分析为什么电灯在开灯的一瞬间灯丝容易烧断．．（3）晚上小王在家学习，发现电灯灯丝断了，决定换一个新灯泡，换灯泡时先要．（4）晚上小英在家学习，她所在房间的电灯不亮了，利用测电笔检查，如图所示开关S闭合后，用测电笔测试a、b、c、d点时，a、c、d氖管都发光，则故障可能是．24．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1时，根据现象判断电路中存在的故障：（1）L0正常发光，说明该支路．（2）L0发光呈暗红色，说明该支路．（3）L0不亮，说明该支路．（4）若闭合S1后，L0和L都不亮，为进一步明确故障，电工师傅用测电笔测试a、b、c、d四点时，氖管都发光，则电路的故障可能．25．物理小组的同学们练习安装家庭电路，李明同学按图所示电路安装电路，闭合所有开关，发现灯均不亮，他做了如下的测试，请你帮助他分析原因：（1）他用测电笔测试电路各接头处时，氖管都发光，其故障是．（2）他用测电笔测试电路各接头处时，氖管都不发光，故障可能是．（3）后来，老师要求不用测电笔，只用一个额定电压为220V的电灯作为检验灯泡来进行检查．李明同学想了一下，马上断开开关并取下保险丝，将检验灯泡连在原来接保险丝的位置，同时将所有的用电器断开．如果检查L1支路，只需闭合闸刀开关和S1，此时检验灯泡是联在电路中的；若检验灯泡正常发光，则该支路；若检验灯泡不发光，则该支路；若检验灯泡发光较暗，则该支路．若李明同学在连接电路时，将电路某处连成了短路；闭合所有开关，检验灯泡一定．若只断开S1，检验灯泡的亮度不变，说明．若只断开S1，检验灯泡的亮度变暗，说明．26．小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a，b，c，d，e，f处均为检测点，根据他的检测结果判断：（1）a，b，c，d，e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b，c，d，e，f处氖管都不发光，可能故障是：．27．晚上小明在家复习功课准备迎接中考，突然他房间的电灯不亮了，而其他房间的电灯正常亮．由此他确定这盏电灯与其他房间的电灯是联，经检查故障出现在灯丝，则这盏电灯的灯丝出现（填“短路”或“断路”），小明决定换一个新灯泡．他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如图（填“A”或“B”）的情况，这种情况（填“容易”或“不容易”）触电．28．在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光．用电压表逐段测量，结果是：U ab=0V，U ad=6V，U bc=0V，U cd=6V．根据测试结果，请分析判断此电路的故障部位．29．甲、乙两个同学分别按如图所示的电路图将两只相同的灯泡连接好，当他们分别闭合开关后．（1）甲同学发现他连的电路只有灯L1亮，其故障原因是．（2）乙同学发现两只灯都不亮，老师告诉他可以用一根导线分别接在a、b、c处进行逐一检查，乙同学按老师说的办法去做．结果发现，当导线接在b、c两点之间时，灯L2亮了，故障原因是．30．（2015春•庄浪县期中）某实验探究小组用图所示电路测小灯泡的电阻：（1）闭合开关前，变阻器连入电路的电阻值应，即滑片应位于端．（填“a”或“b”端）．电流表读数．（2）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是A．滑动变阻器开路 B．电压表短路 C．灯短路 D．灯断路（3）该实验电路除了可以测电阻外，还可以进行的实验有．（写出一种即可）参考答案1．A 2．A 3．A 4．B 5．C 6．D 7．D 8．A 9．B 10．D 11．D 12．C13．14．电路中发生短路电路中用电器总功率过大15．笔尾金属电极火线a、b间断路16．17．18．19．20．21．22．23．原因是电路总功率过大，使得电路中的电流过大．这时小刚应关闭家中的其他用电器，减小电路中的电功率电灯在开灯的一瞬间灯丝电阻较小，此时灯的电功率较大断开开关bc之间某处开路 24．短路正常断路零线断路25．进户线中的零线断路进户线中的火线断路串短路断路正常正常发光L1支路没有短路L1支路短路26．fe之间的某处发生断路ab之间的某处发生断路27．并断路B容易28．29．L2短路L1断路30．最大b最小D测量小灯泡的电功率欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

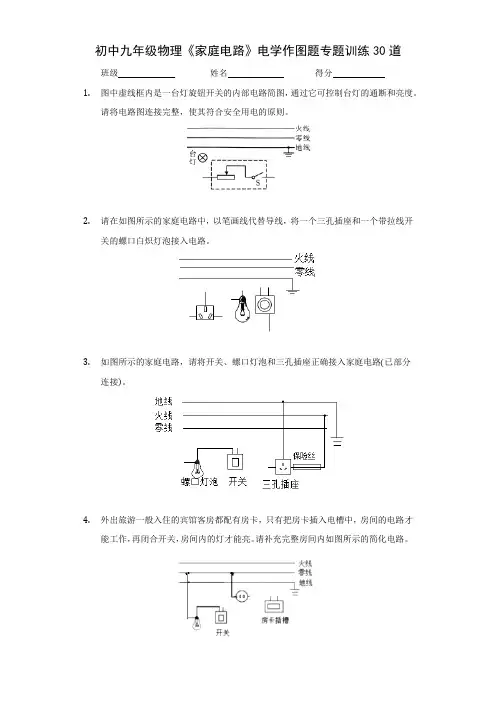

初中九年级物理《家庭电路》电学作图题专题训练30道班级姓名得分1.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

2.请在如图所示的家庭电路中，以笔画线代替导线，将一个三孔插座和一个带拉线开关的螺口白炽灯泡接入电路。

3.如图所示的家庭电路，请将开关、螺口灯泡和三孔插座正确接入家庭电路(已部分连接)。

4.外出旅游一般入住的宾馆客房都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。

请补充完整房间内如图所示的简化电路。

5.将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。

6.某额定电压为220V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。

请在图中按要求正确完成电路连接。

7.有一种插线板在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯(要与电阻串联)发光，插孔可以提供工作电压。

如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象：(1)在左图方框内画出符合要求的电路图(插孔在框中已画出，不考虑接地)；(2)按你设计的电路图在右图画出开关、指示灯、电阻和插孔与电源线的连接方式，并符合安全用电。

8.用笔画线表示导线，将电灯和开关连入如图所示的家庭电路中。

9.如图所示，请用笔画线表示导线，将图中的螺口电灯和开关接入家庭电路中，确保家庭电路用电安全。

10.请在图中用笔画线代替导线，将电灯、开关连入照明电路中11.连接以下家庭电路，开关控制螺丝口灯泡，三孔插座带保险丝。

12.如图所示，插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中13.请将图中开关和两盏白炽灯正确接入家庭电路中，要求开关同时控制两盏灯，都能正常发光。

第1节家庭电路知能演练提升能力提升1.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置2.下列说法错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体3.如图所示,三孔插座的接法中正确的是()4.某家庭电路的部分组成如图所示,下列说法正确的是()A.图中三个插座是串联的B.控制灯泡的开关S要接在火线上C.三脚插头的用电器也可插入两孔插座D.闭合开关S时,灯泡不亮,一定是零线某处断路5.(2020·湖南株洲中考)下图为试电笔的结构图,下列说法正确的是()A.使用试电笔验电时手不能接触笔尖B.使用试电笔时,若氖管发光,说明接触处与零线是连通的C.使用试电笔验电时手不要接触笔卡D.试电笔外壳是导体6.家里一盏电灯突然熄灭,用试电笔分别测试电路中的a、b、c、d四点(如图),只有测a 点时氖管发光。

若电路中只有一处故障,则故障可能是()A.进户零线断路B.灯泡L断路C.开关S接触不良D.导线ad断路7.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路8.小明家买了一台“220 V 1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V 6 A”字样的插座、标有“220 V 10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。
