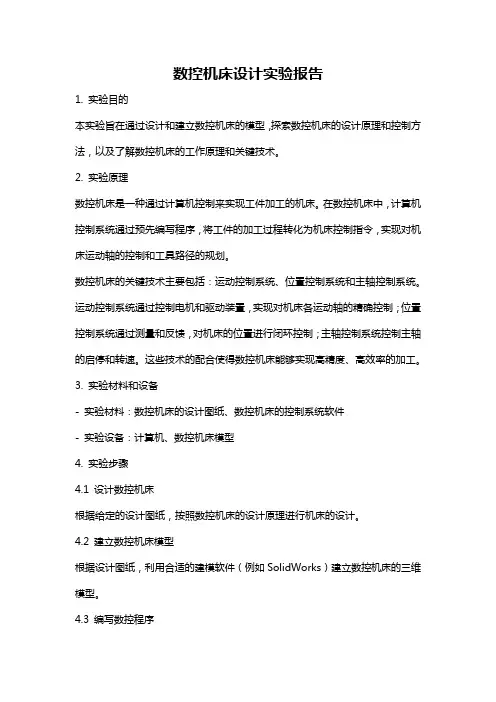

数控机床设计实验报告1. 实验目的本实验旨在通过设计和建立数控机床的模型,探索数控机床的设计原理和控制方法,以及了解数控机床的工作原理和关键技术。
2. 实验原理数控机床是一种通过计算机控制来实现工件加工的机床。
在数控机床中,计算机控制系统通过预先编写程序,将工件的加工过程转化为机床控制指令,实现对机床运动轴的控制和工具路径的规划。
数控机床的关键技术主要包括:运动控制系统、位置控制系统和主轴控制系统。
运动控制系统通过控制电机和驱动装置,实现对机床各运动轴的精确控制;位置控制系统通过测量和反馈,对机床的位置进行闭环控制;主轴控制系统控制主轴的启停和转速。
这些技术的配合使得数控机床能够实现高精度、高效率的加工。
3. 实验材料和设备- 实验材料:数控机床的设计图纸、数控机床的控制系统软件- 实验设备:计算机、数控机床模型4. 实验步骤4.1 设计数控机床根据给定的设计图纸,按照数控机床的设计原理进行机床的设计。
4.2 建立数控机床模型根据设计图纸,利用合适的建模软件(例如SolidWorks)建立数控机床的三维模型。
4.3 编写数控程序根据数控机床的加工要求,编写数控程序,包括刀具路径规划、工件坐标系的建立、刀具的进给速度等。
4.4 导入数控程序将编写好的数控程序导入数控机床的控制系统软件中。
4.5 运行数控机床将建立好的数控机床模型连接到计算机上,通过数控机床的控制系统软件,启动数控机床并执行已导入的数控程序。
5. 实验结果与分析通过上述实验步骤,我们成功地设计和建立了一台数控机床模型,并成功导入了数控程序。
在实验中,我们观察到数控机床按照程序执行了加工过程,并得到了符合要求的工件。
数控机床相比传统机床,具有精度高、重复性好、加工效率高等优点。
通过数控程序的编写和导入,我们可以轻松实现对复杂工件的加工。
6. 实验总结本实验通过设计和建立了一台数控机床模型,深入探索了数控机床的设计原理和控制方法。
实验结果表明,数控机床具有精度高、加工效率高等优点,有很大的应用前景。
数控机床机械结构设计与制造技术分析数控机床是一种集机电一体、工作自动化的高科技机械设备,其应用领域日益扩大。
在现代制造领域,数控机床已经成为不可缺少的工具,具有工作高效、精度稳定、自动化程度高等优势。
因此,数控机床的机械结构设计和制造技术的分析对于提高机床的性能和质量意义重大。
本文将从数控机床机械结构设计和制造技术两个方面进行探讨。
数控机床机械结构设计是数控技术的重要组成部分,其主要目的是实现工件的高精度加工。
机械结构设计的核心是构建合理的机械结构,它必须实现切削力的传递,确保传动精度和稳定性,并满足机床高速、高精度加工的需要。
1.数控机床结构布局设计数控机床的结构设计以其性能和稳定性为基础,应该尽可能减少结构的复杂度和重量,提高加工精度和效率。
必须综合考虑机床结构与传动系统,并结合数控系统决定结构的布局设计。
2.数控机床动力传动系统数控机床的动力传动系统是保证机床高速、高精度运动的重要组成部分。
传动系统的设计要求高传动精度、高刚性、低噪声、低能耗等。
在设计中,应当选择合适的传动方式和传动件,合理布置传动方式和传动件,保证传动精度和稳定性。
3.数控机床加工台面数控机床加工台面的设计与制造是实现高精度加工关键,加工台面的设计包括机床工作台的结构和运动方式等,制造应当满足加工、表面平整度和精度等要求。
加工时台面应确保精度修整及完整性,保证工件与工具成定心运动,达到加工工件的精度要求。
数控机床的制造技术包括各种机床部件的加工装配工艺和制造工具。
制造过程中应严格遵守工艺规程,保证机床实现高精度加工的要求。
同时,应该使用高品质的材料和制造工具。
数控机床结构部件加工的精度要求高,包括螺旋齿轮的加工、齿轮啮合的匹配、齿轮的零件标记、联轴器的面精度等。
因此,必须采用高精度的加工设备和工具,采用精细的加工工艺。
2.数控机床结构部件的装配数控机床结构部件的装配是保证机床高精度、高效率的关键。
在装配过程中,应根据机床的设计规格,对各个零部件进行精密配合或插配,确保机床的高稳定性和高度精度。

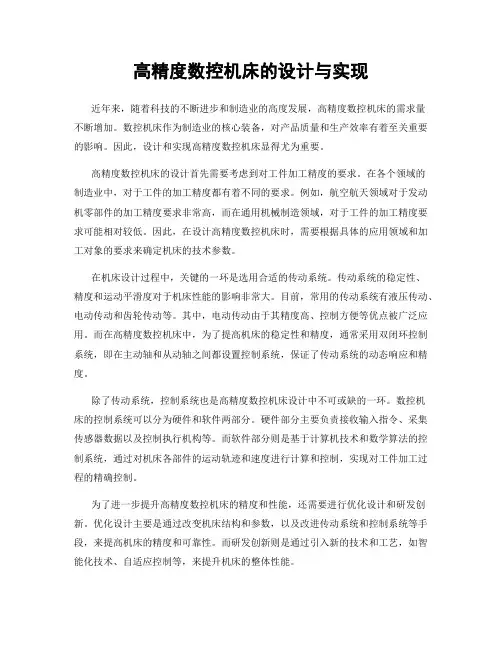

高精度数控机床的设计与实现近年来,随着科技的不断进步和制造业的高度发展,高精度数控机床的需求量不断增加。
数控机床作为制造业的核心装备,对产品质量和生产效率有着至关重要的影响。
因此,设计和实现高精度数控机床显得尤为重要。
高精度数控机床的设计首先需要考虑到对工件加工精度的要求。
在各个领域的制造业中,对于工件的加工精度都有着不同的要求。
例如,航空航天领域对于发动机零部件的加工精度要求非常高,而在通用机械制造领域,对于工件的加工精度要求可能相对较低。
因此,在设计高精度数控机床时,需要根据具体的应用领域和加工对象的要求来确定机床的技术参数。
在机床设计过程中,关键的一环是选用合适的传动系统。
传动系统的稳定性、精度和运动平滑度对于机床性能的影响非常大。
目前,常用的传动系统有液压传动、电动传动和齿轮传动等。
其中,电动传动由于其精度高、控制方便等优点被广泛应用。
而在高精度数控机床中,为了提高机床的稳定性和精度,通常采用双闭环控制系统,即在主动轴和从动轴之间都设置控制系统,保证了传动系统的动态响应和精度。
除了传动系统,控制系统也是高精度数控机床设计中不可或缺的一环。
数控机床的控制系统可以分为硬件和软件两部分。
硬件部分主要负责接收输入指令、采集传感器数据以及控制执行机构等。
而软件部分则是基于计算机技术和数学算法的控制系统,通过对机床各部件的运动轨迹和速度进行计算和控制,实现对工件加工过程的精确控制。
为了进一步提升高精度数控机床的精度和性能,还需要进行优化设计和研发创新。
优化设计主要是通过改变机床结构和参数,以及改进传动系统和控制系统等手段,来提高机床的精度和可靠性。
而研发创新则是通过引入新的技术和工艺,如智能化技术、自适应控制等,来提升机床的整体性能。
在高精度数控机床的实现过程中,还需要加强整个供应链的协同和合作。
数控机床作为一个复杂的装备,其实现需要多个环节的协同配合,包括设计、制造、装配和调试等。
提前做好协同计划和资源的分配,确保每个环节的顺利进行,可以有效地提高机床的制造效率和加工精度。
数控机床控制系统设计数控机床控制系统是现代机械加工中的重要设备,不仅减轻了人工操作的负担,还能够实现高效精确加工。
本文将从数控机床控制系统的设计原理、控制器的分类以及系统设计中需要考虑的因素等各方面进行详细阐述。
一、数控机床控制系统设计原理数控机床是一种以计算机控制的工具设备。
数控机床的工作原理是通过加工程序与自动化机床相连接,由计算机系统对机床运动进行控制。
数控机床的加工程序是一种由G代码和M 代码组成的程序,G代码主要用于控制机床的直线运动和圆弧运动、刀具半径、零点位置等,M代码则是用于控制机床的主轴转速、冷却液开关等控制信号。
基本上数控机床可以实现加工各种形状的物件,而且加工精度高,生产效率高。
二、控制器的分类数控机床控制器根据其构成和结构可以大致分为以下几个类型:1、点位控制器(P控制器):点位控制器可以控制每一个轴单独移动到预定的位置后,马上停止这一轴的运动,使其它轴继续运动。
2、直线插补控制器(L控制器):直线插补控制器是比点位控制器更为先进的控制器,它不仅在每个轴位置上进行控制,还可以控制各轴在不同的位置上同时启动或同时停止。
3、圆弧插补控制器(C控制器):圆弧插补控制器是对圆弧运动进行控制的控制器。
它可以自动地计算和控制机床在坐标平面或变位平面上的转折点、曲线半径以及运动方向等,圆心和半径的计算完全由控制器来完成。
4、模态控制器(M控制器):模态控制器是负责管理机床程序重复执行的控制器。
它只需输入一次程序,就可以重复地使用该程序。
换言之,它可以使用多个程序段,从而实现切换各种不同加工方式,同时还可以根据不同的工件要求随时更改程序的具体内容。
三、系统设计中需要考虑的因素在设计数控机床控制系统时,需要考虑如下因素:1、系统稳定性:稳定性是数控机床控制系统设计的重要指标,必须保证系统在加工过程中不会出现任何一个运动轴的失控。
系统设计时需要合理选用现代控制技术,同时要对硬件和软件进行完整测试,保证系统的稳定性。
数控机床主轴设计
一、概述
1.数控机床主轴是机床加工过程中的核心部件,其质量直接影响到机
床的精度和生产效率。
数控机床主轴设计的主要任务是解决加工件的加工
精度、表面质量和生产效率等要求的技术问题。
2.数控机床主轴设计工作需要满足性能、结构、重量、尺寸、动力、
控制、安装等方面的要求,其中最重要的是性能和结构要求。
二、主轴结构设计
1.针对不同的加工工艺的要求,数控机床主轴设计的结构形式有很多,常见的有研磨轴、多段轴、悬臂式轴等。
2.研磨轴是机床主轴的基本结构,一般用于精超磨削,其结构特点为
研磨轴有较长的平稳运行区段,其强度高,通常采用梃形连接,耐磨性能好,是目前机床常用的轴形式。
3.多段轴是指主轴有多段,每段之间有齿轮连接,它可以满足不同加
工工艺的需求。
4.悬臂式轴是指主轴的两端分别有悬臂,是一种自转和轴向振动均有
良好平衡的结构形式,是用于精铣、拉床等加工工艺的主轴形式。
三、主轴性能设计
1.主轴的动力要求是指主轴所需的动力。
主要有机械动力、电动机动
力和气动动力等形式,根据不同的加工工艺要求,采用不同动力形式实现,其中机械动力是最常用的动力形式。
数控机床主轴设计方法(一)数控机床主轴设计引言数控机床主轴设计是数控技术中的关键环节,合理的主轴设计直接影响着数控机床的工作效率和加工质量。
本文将详细介绍用于数控机床主轴设计的各种方法。
1. 热平衡设计方法•传导热平衡设计–采用高导热材料填充主轴内部空隙,提高传导热的能力。
–优点:简单易行,成本低。
–缺点:热平衡效果有限。
•冷却设计–采用内部冷却系统,如冷却油或冷却液。
–优点:能有效降低主轴温度,提高主轴稳定性。
–缺点:维护较为复杂,成本较高。
•热响应平衡设计–基于热响应分析,通过改变主轴结构和材料分布来实现热平衡。
–优点:可以在设计阶段解决热平衡问题。
–缺点:需要热响应分析专业知识。
2. 动态平衡设计方法•静平衡设计–通过调整主轴结构,使得主轴在旋转时不会引起不平衡。
–优点:简单易行,成本低。
–缺点:目标是在某一转速下实现平衡,不能适应转速变化的情况。
•动平衡设计–采用动平衡仪进行动态平衡调整。
–优点:可以在不同转速下实现平衡,提高主轴动态平衡性能。
–缺点:需要专业的动平衡仪器和技术人员。
3. 结构设计方法•轴承选型和布局–选用合适的轴承和合理的轴承布局,以满足主轴的工作要求。
–优点:能提高主轴的运行平稳性和工作精度。
–缺点:需要综合考虑轴承的负荷承受能力和使用寿命。
•刚度设计–主轴整体刚度设计,主要包括主轴箱的刚度和轴承的刚度。
–优点:能提高主轴抗振能力,降低振动和噪音。
–缺点:需要精确计算和结构分析。
结论数控机床主轴设计是一个复杂而关键的工作,需要综合考虑热平衡、动态平衡和结构设计等因素。
合理的主轴设计可以提高数控机床工作效率和加工质量,从而提升整体生产力。
在实际应用中,根据具体需求选择合适的方法进行主轴设计,以满足工业生产的要求。
参考文献1.Wang, J., Zhang, H., & Fan, H. (2018). Research on heatbalance of high-speed spindle based on optimizedstructural design. Journal of Superhard Materials,40(4), .2.Wang, Y., Song, Y., & Liang, C. (2020). Research ondynamic balance technology of CNC machine tool spindlebased on DNM720. In IOP Conference Series: MaterialsScience and Engineering (Vol. 861, No. 3, p. . IOPPublishing.3.Yang, Y., He, Y., Du, X., & Li, M. (2017). Designoptimization of spindle system of precision CNC machine tool based on finite element analysis. Journal ofMechanical Engineering, 53(8), 59-63.4.Li, S., Qin, X., Li, W., & Tan, P. (2016). Structuraloptimization design of high speed CNC spindle based onfluid-structure interaction analysis. Advances inMechanical Engineering, 8(11), .5.Li, C., Xu, A., & Qian, X. (2019). Design andoptimization of CNC spindle structure based on ANSYS.Advances in Mechanical Engineering, 11(10), .致谢感谢以上文献的作者为数控机床主轴设计领域做出的贡献。

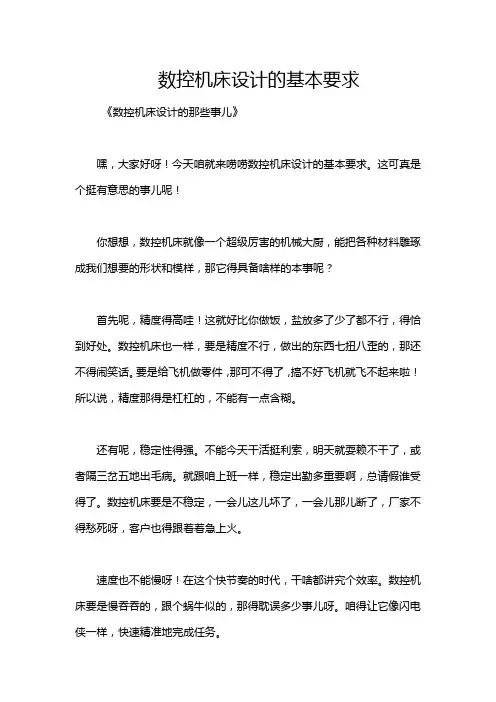

数控机床设计的基本要求《数控机床设计的那些事儿》嘿,大家好呀!今天咱就来唠唠数控机床设计的基本要求。
这可真是个挺有意思的事儿呢!你想想,数控机床就像一个超级厉害的机械大厨,能把各种材料雕琢成我们想要的形状和模样,那它得具备啥样的本事呢?首先呢,精度得高哇!这就好比你做饭,盐放多了少了都不行,得恰到好处。
数控机床也一样,要是精度不行,做出的东西七扭八歪的,那还不得闹笑话。
要是给飞机做零件,那可不得了,搞不好飞机就飞不起来啦!所以说,精度那得是杠杠的,不能有一点含糊。
还有呢,稳定性得强。
不能今天干活挺利索,明天就耍赖不干了,或者隔三岔五地出毛病。
就跟咱上班一样,稳定出勤多重要啊,总请假谁受得了。
数控机床要是不稳定,一会儿这儿坏了,一会儿那儿断了,厂家不得愁死呀,客户也得跟着着急上火。
速度也不能慢呀!在这个快节奏的时代,干啥都讲究个效率。
数控机床要是慢吞吞的,跟个蜗牛似的,那得耽误多少事儿呀。
咱得让它像闪电侠一样,快速精准地完成任务。
然后呢,操作还得简单方便。
咱不能要求每个操作数控机床的人都是超级专家吧!就得让普通人也能轻松驾驭它,就像玩手机一样简单。
这样大家都能用,都能创造价值。
另外呀,还得耐用!不能用几天就不行了,那得多费钱呀。
得像个老黄牛一样,勤勤恳恳干上好多年,这样才对得起咱花的那些钱。
数控机床设计可真是个技术活,要求多得很呢!厂家可得瞪大了眼睛,一点也不能马虎。
就跟咱找对象一样,得挑个各方面都不错的,才能相伴长久呀。
总之呢,数控机床设计的基本要求就是要精度高、稳定强、速度快、操作易、耐用久。
只有这样,才能在这个工业大舞台上闪闪发光,为我们的生活创造出各种各样神奇的东西。
让我们一起期待更加厉害的数控机床出现吧,为我们的生活增添更多的精彩!。
数控车床程序设计、程序编写数控车床程序设计、程序编写1. 程序设计程序设计是数控车床操作中的关键环节之一。
在进行程序设计之前,需要对加工对象的形状、尺寸、材料等进行详细分析,并制定加工方案。
程序设计包括以下几个步骤:1. 确定加工路线和加工顺序:根据加工对象的形状和特点,设计出合理的加工路线和加工顺序,保证工件的加工质量和效率。
2. 建立数学模型:根据加工路线和加工顺序,建立数学模型,描述车刀在不同位置和角度下与工件的相对位置关系。
3. 刀具选择:根据加工对象的材料和形状,选择合适的刀具进行加工。
4. 刀补偿:根据刀具的尺寸和加工要求,进行刀补偿的计算和设置,保证加工出的工件尺寸符合设计要求。
5. 编写加工程序:根据数学模型和刀补偿数据,编写加工程序,包括刀具的启动、停止和移动等指令。
2. 程序编写程序编写是将程序设计的结果转化为真实的数控指令的过程。
在进行程序编写之前,需要对数控系统进行设置和调试。
程序编写包括以下几个步骤:1. 设置坐标系:根据加工方案和工件的坐标系要求,设置数控系统的坐标系。
2. 设置刀具补偿:根据刀具的尺寸和加工要求,设置数控系统的刀具补偿参数。
3. 设置加工速度:根据加工要求和机床的性能,设置数控系统的加工速度。
4. 编写程序:根据程序设计的结果,使用数控系统提供的编程语言编写加工程序,包括刀具的启动、停止和移动等指令。
5. 调试程序:在数控系统上进行程序的调试,检查程序是否正确,并进行必要的修改和优化。
在程序编写过程中,需要严格按照数控系统的编程规范进行操作,确保程序的正确性和可靠性。
以上是数控车床程序设计和程序编写的简要介绍,希望可以帮助您更好地理解数控车床的工作原理和操作流程。

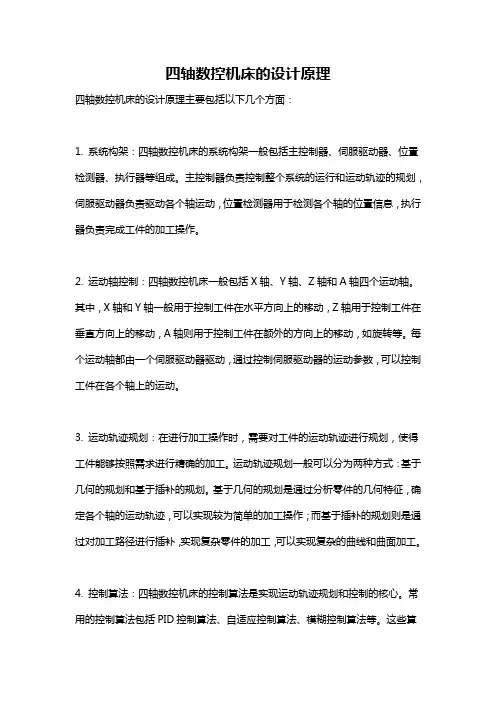

四轴数控机床的设计原理
四轴数控机床的设计原理主要包括以下几个方面:
1. 系统构架:四轴数控机床的系统构架一般包括主控制器、伺服驱动器、位置检测器、执行器等组成。
主控制器负责控制整个系统的运行和运动轨迹的规划,伺服驱动器负责驱动各个轴运动,位置检测器用于检测各个轴的位置信息,执行器负责完成工件的加工操作。
2. 运动轴控制:四轴数控机床一般包括X轴、Y轴、Z轴和A轴四个运动轴。
其中,X轴和Y轴一般用于控制工件在水平方向上的移动,Z轴用于控制工件在垂直方向上的移动,A轴则用于控制工件在额外的方向上的移动,如旋转等。
每个运动轴都由一个伺服驱动器驱动,通过控制伺服驱动器的运动参数,可以控制工件在各个轴上的运动。
3. 运动轨迹规划:在进行加工操作时,需要对工件的运动轨迹进行规划,使得工件能够按照需求进行精确的加工。
运动轨迹规划一般可以分为两种方式:基于几何的规划和基于插补的规划。
基于几何的规划是通过分析零件的几何特征,确定各个轴的运动轨迹,可以实现较为简单的加工操作;而基于插补的规划则是通过对加工路径进行插补,实现复杂零件的加工,可以实现复杂的曲线和曲面加工。
4. 控制算法:四轴数控机床的控制算法是实现运动轨迹规划和控制的核心。
常用的控制算法包括PID控制算法、自适应控制算法、模糊控制算法等。
这些算
法可以通过对位置检测器的反馈信号和期望的运动轨迹进行比较,得到误差信号,并通过控制伺服驱动器的输出来调整运动轴的位置,以使工件按照期望的轨迹进行运动。
总之,四轴数控机床的设计原理是基于系统构架的运动轴控制和运动轨迹规划,并通过控制算法实现对各个轴的精确控制,从而实现对工件的精确加工。
基于单片机的数控机床控制系统设计数控机床控制系统是目前数控机床上一台非常重要的设备。
本系统要完成工件的銑削、钻孔、攻丝等工序。
在数据库控制部分采用了AT89C51单片机作为控制核心。
由于它的成本低、易于编程、稳定可靠、广泛应用等优点,并成功应用到数控机床控制系统中。
数控机床控制系统包含机械部分和电气部分两大部分,其中机械部分实现的主要是工件的加工技术。
而电气部分则负责控制、监控和修整各种动力和辅助机构的工作状态。
电气部分在整个数控机床控制中起到配合机械部分工作的作用,并完成数控机床机械结构和动作的控制。
本设计的数控机床控制系统包含以下几个方面的内容:1.机械结构设计:数控机床的机械结构设计主要包括工作台、主轴和导轨等部件的设计。
其中,工作台需要具备移动和调整位置的能力,以便完成工件在不同位置的加工工作;主轴需要具备转动的能力,并能够通过控制系统实现转速的调整;导轨需要具备平滑移动工作台的能力,并通过控制系统实现精确的位置控制。
2.电气元器件选型:为了能够实现数控机床控制系统的各项功能,需要选用合适的电气元器件。
例如,需要选用合适的驱动器,以确保工作台和主轴的运动平稳可靠;需要选用合适的传感器,以实时感知工件和机床的状态;还需要选用合适的控制器,以实现控制系统的编程和运行。
3.控制系统设计:数控机床控制系统的设计主要包括控制逻辑的编程和功能的实现。
控制逻辑的编程可以采用高级语言编写,并通过编译和烧录到单片机中,以实现对机械部分的控制。
控制功能的实现需要根据具体的需求来设计,并通过控制器和外围设备的配合来完成。
4.系统调试与优化:完成控制系统的设计后,需要对整个系统进行调试和优化。
首先,可以通过对系统进行逻辑验证和功能测试来检查系统是否满足设计要求。
其次,可以通过对系统进行性能测试和负载测试来评估系统的性能和稳定性。
最后,可以通过对系统进行优化和改进来提升系统的性能和可靠性。
总之,基于单片机的数控机床控制系统设计是一个复杂而重要的任务。
数控机床主轴总体设计
报告
一、报告概述
数控机床主轴设计涉及机床整体结构及其相关机构的设计,是数控机
床制造过程中的重要步骤,也是控制机床精度和加工质量的关键因素。
本
文将重点介绍数控机床主轴的设计,包括其设计要点、数控机床主轴的结
构设计和参数设计,以及检验和润滑等。
二、主轴的设计要点
1.数控机床主轴的设计应考虑机床的整体结构和控制要求。
2.主轴为定心支承结构,必须考虑受力、应力、热变形等方面的影响,以确保设计符合要求,并能满足用户的实际要求。
3.主轴运行部件应确定所需转速、变速比、功率等参数,以确保设备
具有良好的动力性能。
4.数控机床的主轴应考虑到在高速运行时,动平衡质量及其调整要求。
5.主轴及其附件的安装应考虑其各自的尺寸和形位关系,以确保正确
安装及更换。
三、主轴结构设计
1.主轴材料选择
主轴材料可以根据设计要求选择金属材料或高分子材料。
其中金属材
料包括钢、铝合金、镁合金等,而高分子材料则包括塑料或玻璃钢等,具
体选择要考虑材料的机械性能、抗腐蚀性能和使用寿命等。
2.主轴结构设计。
数控机床控制系统设计数控机床是一种高级自动化设备,主要应用于加工领域,具有高精度、高效率、高质量的特点,因此受到越来越多行业的追捧。
而数控机床控制系统也是数控机床能够完成高水平自动化加工的关键之一。
因此,数控机床控制系统的设计十分重要。
数控机床控制系统主要由数控系统、驱动系统和运动控制系统三部分组成。
其中,数控系统是数控机床控制系统的核心,包括数控芯片、显示屏等,用于控制机床的动作和加工工件的轮廓。
驱动系统用于驱动机床各轴运动部件,辅助数控系统的运动控制。
运动控制系统用于对加工工件的轮廓进行跟踪和调整,实现轨迹控制。
在进行数控机床控制系统设计时,需要考虑以下几个方面:1. 控制算法数控机床的控制算法决定了加工的精度和效率。
在设计数控机床控制系统时,需要根据机床的加工特点和要求,选择合适的控制算法,如PID控制算法、自适应控制算法等。
2. 控制器选择控制器是实现数控机床控制的主要设备之一,它包括数控系统、驱动系统和运动控制系统。
在选择控制器时,需要考虑可靠性、性能、可扩展性等。
3. 动力装置数控机床控制系统的动力装置是保障机床稳定运行的重要组成部分,包括伺服电机、伺服减速器等。
在进行动力装置的设计时,需要考虑能够稳定运行,快速响应和高精度的要求。
4. 通讯协议数控机床控制系统需要与上位计算机或其他设备进行通讯,因此需要使用通讯协议进行数据交互。
常用的通信协议有RS232C、RS422、RS485等,需要考虑通讯速率、数据可靠性和兼容性等。
综上所述,数控机床控制系统设计是一项复杂的工程,需要综合考虑机床加工特点、控制算法、控制器选择、动力装置和通讯协议等多方面因素。
只有设计出优秀的数控机床控制系统,才能够为机床的高精度加工提供良好的支持和保障。
数控机床项目设计方案一、项目概述数控机床是一种通过计算机控制工作过程的机床,采用数控系统可以实现复杂的加工操作。
本项目旨在设计一种高效、精确、易操作的数控机床,以满足市场对高品质加工设备的需求。
二、项目目标1.设计一种具有高精度的自动数控系统,可以实现多种工艺的加工操作。
2.提高机床的工作效率,减少加工时间。
3.提供用户友好的操作界面和操作指南,使操作过程简单易懂。
4.设计机床具有较高的稳定性和寿命,降低维修和更换部件的成本。
三、项目内容1.数控系统设计:设计一种基于嵌入式技术的数控系统,包括硬件和软件。
硬件包括控制模块、传感器、驱动器等,软件包括人机界面软件、运动控制软件等。
2.加工平台设计:设计适用于不同加工工艺的加工平台,采用高强度、高刚性的材料制造,以保证加工的稳定性和精度。
3.自动换刀系统设计:设计一种自动换刀系统,可以在多种工艺之间快速切换,并确保刀具的位置和角度的高精度。
4.加工工艺优化:通过对加工过程进行模拟与仿真,优化加工路径,减少加工时间,提高加工精度。
5.安全保障设计:设计机床的安全保护措施,包括急停装置、防护罩、自动报警系统等,确保操作人员在使用过程中的安全。
四、项目进度安排1.数控系统设计与开发:预计耗时3个月。
2.加工平台设计与制造:预计耗时2个月。
3.自动换刀系统设计与制造:预计耗时1个月。
4.加工工艺优化研究:预计耗时3个月。
5.安全保障设计与装置:预计耗时1个月。
6.整机测试与调试:预计耗时1个月。
7.项目总结与验收:预计耗时1个月。
五、项目预算和投资回收1.项目预算:本项目的总预算为500万人民币,具体用于材料采购、设备购置、研发费用等方面。
2.投资回收:预计项目投资回收周期为3年,在投入运营后每年可获得200万人民币的净利润。
六、项目风险与解决方案2.市场风险:市场需求波动和竞争加剧可能影响项目的销售情况。
解决方案是进行市场调研,了解市场需求和竞争情况,并加强市场推广和营销策略。
数控机床进给系统设计数控机床是一种利用数字控制技术来操作机床进行加工的设备。
其中,进给系统是数控机床的核心部件之一,主要负责实现机床轴向运动的精确控制。
本文将从设计原理、系统构成和性能要求三个方面,对数控机床进给系统进行详细阐述。
一、设计原理数控机床进给系统的设计基于三轴坐标系,即X轴、Y轴和Z轴。
当工件需要在不同方向上进行加工时,可以通过对这三个坐标轴的控制,实现工件在平面和立体方向上的运动。
进给系统的基本原理是将需要控制的轴运动距离和速度转换为数字信号,通过数字控制器产生的脉冲信号驱动伺服电机,实现机床的精确控制。
二、系统构成数控机床进给系统由三个主要组成部分构成:数字控制器、伺服驱动器和伺服电机。
数字控制器是整个系统的大脑,负责生成运动指令、计算速度和位置等参数,并将其转换为脉冲信号。
伺服驱动器接收数字控制器发送的脉冲信号,将其转换为电流信号,并通过电机的转矩控制反馈实现机床运动控制。
伺服电机则是进给系统的执行机构,根据伺服驱动器的控制信号,转化为机床轴向的运动。
三、性能要求数控机床进给系统在设计中需要具备多项重要性能要求,以满足机床加工的精度和效率要求。
首先,系统需要具备高速响应能力,能够快速准确地响应指令并实时控制机床轴向运动。
其次,系统需要具备高精度定位能力,能够实现亚微米级的定位精度,以满足精密加工的要求。
此外,系统还需具备较大的负载能力,能够承受较大的加工力矩,以应对各种加工过程中的需求。
同时,在设计中还需要考虑系统的稳定性和可靠性,以确保系统的长期稳定运行,并减少维护和故障排除的成本。
总结起来,数控机床进给系统是数控机床的核心组成部分之一,其设计原理基于三轴坐标系的控制,通过数字控制器、伺服驱动器和伺服电机的协同工作,实现机床轴向运动的精确控制。
进给系统的设计需要满足高速响应、高精度定位、较大负载和稳定可靠等多项性能要求,以保障机床加工的高效精度。
有全套图纸QQ1074765680志。
我国是世界上机床产量最多的国家,随着经济的发展,数控机床的市场占有量和需求量都在不断的增加。
但是一些机床的使用时间过长或着相关技术跟不上时代、市场的要求,需要对其进行改造。
机床改造已经成为机床发展的趋势,也已经形成了一种产业。
数控仿形铣床是一种重要的数控铣床。
随着数控相关技术的快速发展,为了使其更好的适应现代机械生产加工的要求,对其进行改造已经成为必然。
本文阐述数控机床的产生与发展,对数控仿形铣床的组成、结构形式与工作原理作了相应的介绍和分析。
并对数控仿形铣床的主传动系统和进给传动系统,及相应的零部件进行了一定的分析与改造:如主传动系统的主轴、轴承及轴承支撑部件,进给传动系统的联轴器、减速机构等。
同时对数空仿形铣床的数控系统和改造时要注意的问题进行了简要的表述与说明。
关键词:数控仿形铣床数控系统数控改造Abstract:CNC machine is a kind of Electromechanical Integration product that ling machine copying the main transmission system and feed drive system, and目录1 概述 (3)有全套图纸QQ1074765680有全套图纸QQ10747656801.1数控机床的产生与发展 (4)1.1.1数控机床的产生 ·····························································································错误!未定义书签。
目录一、设计目的二、设计要求三、设计的内容和步骤(一)总体设计方案(二)机械部分改装设计①设计机构的性能要求②待改装钻床型号的确定③控制方式的确定④伺服系统的确定⑤工作台参数的初步选定⑥导轨的选型思路⑦滚珠丝杠选型思路⑧丝杠和电机连接零件的选取思路⑨支承座材料的选取⑩轴承类型的选取思路(三)计算部分①确定工作台的尺寸及其重量②支承座参数设计③滚珠丝杠参数设计④滚动导轨参数设计⑤电机参数设计⑥联轴器的选着(四)设计总结(五)参考文献一、设计的目的通过本次设计,使我们全面地、系统地了解和掌握数控机床的基本内容和基本知识,初步掌握数控机床的设计方法,并学会运用手册标准等技术资料。
同时培养我们学生的创新意识、工程意识和动手能力。
二、设计要求1、改造后的钻床能够加工最大面积为200×2102mm,最大工件重量为150kg。
2、数控XY工作台要求孔的定位精度在±0.02mm内,工作台快进速度为2.4m/min,加速时间为:0.2秒。
三、设计的内容和步骤题目:钻床数控改装——数控XY工作台的设计设计一套简易数控XY工作台,固定在某一钻床的工作台上。
XY工作台的位置控制采用步进电机数控系统,通过上述方案将该普通钻床改装成简易的经济型数控钻床。
(一)、总体设计方案1、机电一体化机械系统应具备良好的伺服性能(即高精度、快速响应性和稳定性好)从而要求本次设计传动机构满足以下几方面:(1)转动惯量小在不影响机械系统刚度的前提下,传动机构的质量和转动惯量应尽量减小。
否则,转动惯量大会对系统造成不良影响,机械负载增大;系统响应速度降低,灵敏度下降;系统固有频率减小,容易产生谐振。
所以在设计传动机构时应尽量减小转动惯量。
(2)刚度大刚度是使弹性体产生单位变形量所需的作用力。
大刚度对机械系统而言是有利的:①伺服系统动力损失随之减小。
②机构固有频率高,超出机构的频带宽度,使之不易产生共振。
③增加闭环伺服系统的稳定性。
所以在设计时应选用大的刚度的机构。
(3)阻尼合适机械系统产生共振时,系统的阻尼增大,其最大振幅就越小且衰减也快,但大阻尼也会使系统的稳态误差增大,精度降低,所以设计时,传动机构的阻尼要选着适当。
此外还要求摩擦小(提高机构的灵敏度)、共振性好(提高机构的稳定性)、间隙小(保证机构的传动精度),特别是其动态特性应与伺服电动机等其它环节的动态特性相匹配。
2、将普通钻床改装成数控钻床,是一项技术性很强的工作。
必须根据加工对象的要求和加工数量的大小实际情况,确定切实可行的技术改造方案,搞好机床的改造设计。
进行改造的可行性分析,针对某台钻床或钻床的某一部分的现况确定改造方案。
根据本次课程设计改造范围,是设计一套简易的数控XY工作台,固定在某台钻床的工作台上,所以要对机床的改动尽可能少,控制部分要有较高的动态特性,动态刚度,阻尼精度,耐磨性及抗热变形性能。
改造前要对原钻床的性能,有关参数,以便对机床的本身精度高低来确定改造后精度和改造范围。
下面钻床是本设计要改装的机床:总体改装思路如下:电机的选定滚珠丝杠副的选定及其支承形式直线滚动导轨的选定工作台尺寸的要求控制方式的选定导轨支座的设计3、数控系统按运动方式分为点位控制系统、直线控制系统、轮廓控制系统。
本设计的钻床工作台相对刀具运动时不进行任何切削,只是在点与点之间进行精确定位,所以可以选用点位控制。
4、XY 工作台系统可以设计为开环、半闭环和闭环伺服系统三种。
开环的伺服系统采用步进电机驱动, 系统没有检测装置; 半闭环的伺服系统中一般采用交流或直流伺服电机驱动, 并在电机输出轴安装脉冲编码器, 将速度反馈信号传给控制单元; 闭环的伺服系统也是采用交流或直流伺服电机驱动, 位置检测装置安装在工作台末端, 将位置反馈信号传给控制单元。
闭环和半闭环伺服系统价格昂贵,结构复杂,同时其可控分辨率也很高,但在本次设计中,其位置精度(±0.02mm)要求不高,考虑到成本低,维修方便,工作稳定等条件。
选用步进电机伺服系统就可以满足要求。
其通过单片机控制步进电机的驱动, 经传动机构带动工作台运动。
XY工作台系统总体框图如图所示::控制器接口电路驱动装置传动机构工作台XY→→→→5、工作台条件的确定在老师给定的参数中,我选钻床能够加工的最大面积为200×2102mm,最大工件重量150kg,所以留出装夹的尺寸后工作台应该设计为280×2902mm,并且考虑到工件最大重量为150kg,所以我选工作台厚度为10mm,材料选45号刚,虽然在这里用铸铁就可以很好的完成其工作要求,可是由于铸件少要专门制造砂型不合成本要求,而45号刚具有良好的综合力学性能,制造业比较方便,故本设计中所用金属材料全部为45号刚,其密度为ρ=7.85g/cm³。
6、直线滚动导轨的选定滚动直线导轨副是在滑块与导轨之间放入适当的钢球,使滑块与导轨之间的滑动摩擦变为滚动摩擦,大大降低二者之间的运动摩擦阻力,从而获得:动、静摩擦力之差很小,随动性极好,即驱动信号与机械动作滞后的时间间隔极短,有益于提高数控系统的响应速度和灵敏度。
驱动功率大幅度下降,只相当于普通机械的十分之一。
与V型十字交叉滚子导轨相比,摩擦阻力可下降约40倍。
适应高速直线运动,其瞬时速度比滑动导轨提高约10倍。
能实现高定位精度和重复定位精度。
能实现无间隙运动,提高机械系统的运动刚度。
成对使用导轨副时,具有“误差均化效应”,从而降低基础件(导轨安装面)的加工精度要求,降低基础件的机械制造成本与难度。
导轨副滚道截面采用合理比值的圆弧沟槽,接触应力小,承接能力及刚度比平面与钢球点接触时大大提高,滚动摩擦力比双圆弧滚道有明显降低。
导轨采用表面硬化处理,使导轨具有良好的可校性;心部保持良好的机械性能。
简化了机械结构的设计和制造①运动灵敏读高②定位精度高③牵引力小、移动轻便④精度保持性好⑤润滑系统简单、维修方便⑥摩擦系数小、动摩擦系数很接近、不产生爬行现象。
7、滚珠丝杠副的选用及其支承形式(1)滚珠丝杠副有如下特点:①传动效率高②系统刚性好③传动精度高④使用寿命长⑤运动具有可逆性(既可将回转运动转变为直线运动,又可将直线运动变为回转运动,且逆传动效率几乎与正传动效率相同⑥不会自锁⑦可进行预紧和调隙(2)常用的双螺母消除轴向间隙的结构形式有三种:①垫片调隙式(该形式结构紧凑,工作可靠,调整方便,应用广,但不准确,并且当滚道磨损时不能随意调整,除非更换垫圈)②螺纹调隙式(该形式结构紧凑,工作可靠,调整方便,缺点是不很精确)③齿差调隙式(该形式调整精度很高,工作可靠,但是结构复杂,加工和装配工艺性能差),其调整时,先取下两端的内齿圈,使两螺母产生相对角位移,相对地产生轴向的相对位移,从而两螺母中的滚道中的滚珠分别贴在螺旋滚道的两个相反侧面上,然后将内齿圈复位固定,故而达到消除间隙,产生算紧的目的。
调整间隙:S = 12kp z z 在本设计中,我选用第③种间隙调整方式,并且选外循环滚珠丝杠做为工作台的传动机构,因为这种循环方式结构简单,工艺性好,承载能力强,成本低等优点。
(3)支承形式 :我选用两端固定形式(F —F ),特点:①只要轴承无间隙,丝杠的轴向刚度为一端固定的4倍 ②丝杠一般不会受压,无压杆稳定问题,固有频率比一端固定的高 ③可以预拉伸,预紧拉伸后可减小丝杠自重的下垂和热补偿膨胀。
8、联轴器的选着 由于要求设计的工作台属于轻载型工作台,工作台上的负载折算到电机上的转动惯量不是很大,所以电机与丝杠的连接用联轴器就可以满足要求。
这样大大简化了主轴的结构,缩短传动链,提高了传动精度。
同时有效地提高了主轴部件的刚度。
9、导轨支承座的选着10、轴承的选着 由于丝杠主要受轴向力的作用,为了保证其高速、高精度可靠性。
可选用“前后支承均采用高精度的单列向心推力轴承和一个深沟球轴承支承”。
这样既保证了轴向载荷和径向载荷。
注:执行机构传动方式的确定为确保数控系统的传动精度和工作平稳性。
在满载设计机构传动装配时,通常提出低摩擦、低惯量、高刚度、无间隙、高谐振以及有适宜阻尼的要求,所以设计时要遵守以下原则:(1)缩短传动链,这样可以提高系统传动的传动刚度,减少传动链误差,同时可以通过预紧方式提高传动精度。
(2)工作台与导轨的安装要确保工作台与导轨的垂直度和平行度达到规定的精度。
(3)控制好两导轨的水平度和平行度,否则导致工作台在移动过程中出现卡死现象。
(4)确保电机与丝杠连接时达到规定的同轴度及调节好电机的定位精度。
(5)轴承的安装,确保预紧,提高传动精度。
(二)、机械部分改装设计计算1、初步确定工作台的尺寸及其重量我设计的工件尺寸为200×2102mm。
由于我们加工的时候要用夹具夹紧工件所以我每边留出装夹具的尺寸40mm,所以最后确定工作台尺寸为280×2902mm。
因为工作台加工的最大工件重量为150kg,考虑到刚度和强度问题,最后我选工作台的厚度为H=10mm所以工作台的体积V=A·B·H=280×290×10=8120003cmmm=8123工作台质量:m=ρ×V=7.85×812=6374.2g=6.37kg2、支承座的确定根据工作台的尺寸确定支承座的长度,如图所示:各边所取长度为a=130mm b=70mm h=50mm h1=10mm 丝杠上各部件的长度约为:联轴器40mm 轴承15×2mm丝杠螺母10×2mml=290+联轴器+轴承×2+丝杠螺母×2=290+40+15×2+10×2=380mm 考虑到其它因素放大到420mm即l=420mmV1=ahl-b(h-h’)l=130×50×420-70×(50-10)×420=1554000mm3=1554cm3选用45号钢,密度ρ=7.85g/3cm所以m=1Vρ=1554×7.85=12198.9g=12.2kg1最低的那根丝杠以上的所有质量为:m总又对工作台上的各部件质量进行估算:联轴器200g轴承300g×2丝杠螺母100g×2过渡板5kg ×2夹具20kg又知工件质量m2=150kg所以m=m+m1+m2+0.2+0.3×2+0.1×2+5×总2+20=6.37+12.2+150+0.2+0.6+0.2+5=199.57kg对总质量进行取整,即m=200kg总3、滚珠丝杠传动的设计计算滚珠丝杠螺母副的承载能力用额定负荷表示,其动静载强度计算原则与滚动轴承相类似。
一般根据额定动负荷选用滚珠丝杠副,只有当n≤10r/min时,滚珠丝杠螺母的主要破坏形式是工作表面的疲劳点蚀,因此进行动载荷强度计算。
