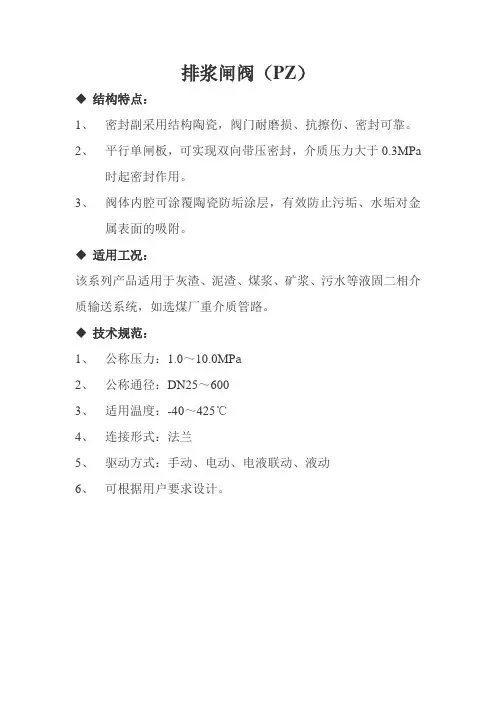

排浆闸阀（PZ）◆结构特点：1、密封副采用结构陶瓷，阀门耐磨损、抗擦伤、密封可靠。
2、平行单闸板，可实现双向带压密封，介质压力大于0.3MPa时起密封作用。
3、阀体内腔可涂覆陶瓷防垢涂层，有效防止污垢、水垢对金属表面的吸附。
◆适用工况：该系列产品适用于灰渣、泥渣、煤浆、矿浆、污水等液固二相介质输送系统，如选煤厂重介质管路。
◆技术规范：1、公称压力：1.0～10.0MP a2、公称通径：DN25～6003、适用温度：-40～425℃4、连接形式：法兰5、驱动方式：手动、电动、电液联动、液动6、可根据用户要求设计。
V型球阀（VQ）◆结构特点：1、V型半球体，陶瓷和金属复合而成，耐冲刷，抗磨损。
2、V型半球体与阀座产生剪切力可实现对纤维性介质的剪切，使阀门具有自洁功能，避免阀门卡塞，达到严密密封。
3、启闭件偏心设计，密封副间能实现自补偿，可保证密封的持久有效。
4、阀体内腔和阀门的过流部分可全衬陶瓷，也可分别喷涂抗磨、防腐、防垢等针对不同恶劣工况的陶瓷涂料，确保阀门能长期、可靠地使用在强腐蚀、高磨损的工况下。
◆适用工况：该系列产品适用于高磨损或腐蚀性工况，实现对介质的调节或截断，如钢厂高炉煤气除尘系统。
◆技术规范：1、型式：半球、固定型2、公称压力：0.6～15.0MPa3、公称通径：DN15～4004、适用温度：-29～425℃5、连接形式：法兰6、驱动方式：手动、电动、气动、蜗轮7、可根据用户要求设计高压平板闸阀（Z43）◆结构特点：1、阀门的结构合理，密封可靠，操作维修方便。
2、平板闸阀分有导流孔和无导流孔两类，有导流孔的阀门用于需通球清洗的管线上，无导流孔的阀门用于不需通清洗的管线上。
3、闸板、阀座经特殊工艺处理，密封副为结构陶瓷材料，阀门耐磨损、抗擦伤、密封可靠，大大提高了高压平板闸阀的寿命。
4、开关力矩小，启闭灵活。
◆适用工况：该系列产品适用于天然气、石油、化工、环保等输送管线、放空系统和油、汽存贮装置上，用作启闭设备。
闸阀用途特点一、闸阀概述闸阀是一种常用的工业管道阀门，也是最简单的一种阀门。
它的主要功能是用于切断、调节流体介质的流量，防止流体倒流。
闸阀的结构简单，开启和关闭方便，密封性能好，因此在石油、化工、电力、冶金、水利等行业中广泛应用。
二、闸阀用途1.切断介质流量：闸阀常用于切断管道中的介质流量，例如停止输送、排放等操作。
2.调节介质流量：通过调节闸板的开启程度，可以实现介质流量的调节，以满足生产过程中的需要。
3.防止倒流：闸阀具有良好的密封性能，能够有效地防止介质倒流，保证生产过程的安全。
4.防止泄漏：闸阀的密封性能好，能够有效地防止介质泄漏，保证生产过程的环保效果。
5.防止腐蚀：闸阀可以选择不同的材质进行制造，以满足不同介质的腐蚀性要求，从而保证设备的使用寿命。
6.节能环保：闸阀的开启和关闭都很方便，不需要过多的人力和时间，可以节省能源，减少对环境的影响。
三、闸阀特点1.结构简单：闸阀的结构简单，只有一个活动件，因此维护和维修都比较容易。
2.密封性能好：闸阀的密封性能好，可以有效地防止介质泄漏和倒流，保证设备的安全性。
3.流阻小：闸阀的内部结构简单，流道畅通，流阻小，可以减小能源消耗。
4.开启和关闭方便：闸阀只需要将闸板向上或向下移动，就可以完成开启和关闭操作，非常方便。
5.适用范围广：闸阀可以选择不同的材质进行制造，可以适用于不同的介质和工况，具有很高的通用性。
6.耐用性好：闸阀的材质选择和表面处理都可以根据介质的腐蚀性要求进行制造，从而保证设备的使用寿命。
7.维护成本低：由于闸阀的结构简单，维护成本比较低，可以降低企业的运营成本。
四、扩展应用1.石油工业：闸阀广泛应用于石油开采、输送、储存等领域，如油井、油管、油罐等设备。
2.化工工业：闸阀广泛应用于化工生产过程中的各个环节，如反应釜、蒸汽加热器、分离器等设备。
3.电力工业：闸阀广泛应用于电力行业的水、热、气等管道系统中，如汽轮机、锅炉、冷却塔等设备。
电动闸阀的结构特征及分类一、电动闸阀的定义电动闸阀是通过电动执行机构，使阀板沿阀座的轴向运动，完成关闭和开启的控制元件。
其主要应用于工业管道中，在液体、气体和蒸汽等介质中起到隔断流体和控制流量的作用，广泛应用于化工、石油、冶金、电力等行业。
二、电动闸阀的结构特征1.阀体结构特征电动闸阀主要由阀体、阀盖、阀板、密封圈、电动执行机构等构成。
阀体大多采用球墨铸铁、铸钢、不锈钢等材质。
其中阀座与阀板相对接触，密封性能好，通常采用铸造或机加工加工制造，加工工艺精度高，材质多为不锈钢，具有耐磨损、耐高温、耐腐蚀等特点。
2.阀杆结构特征电动闸阀的阀杆一般为单根结构，通过与电动执行机构配套的机构连接，将电动执行机构产生的动力传递给阀杆，将阀板沿阀座轴向运动。
阀杆部分通常采用双轴承设计，可提高阀杆的承载能力和耐磨损性能。
3.电动执行机构结构特征电动执行机构可分为直行式和角行式两种类型。
直行式电动执行机构结构紧凑，小型化程度高，适用于小阀门；角行式电动执行机构由于转角较大，适用于大型阀门。
4.密封结构特征电动闸阀的双密封结构为硬质合金或氟橡胶与不锈钢的组合密封方式，密封性能可靠，且具有较好的耐磨损、耐腐蚀性能。
三、电动闸阀的分类1.按结构分类根据阀门的结构特点，电动闸阀可分为明杆式电动闸阀、暗杆式电动闸阀。
明杆式电动闸阀的阀杆通常通过一个肉眼可见的外露结构，连接电动执行机构和阀门本体，便于人员进行调节和维护。
暗杆式电动闸阀的外观与明杆式电动闸阀类似，但其阀杆藏匿于阀体内部，不会因为环境恶劣条件、杆震动等原因造成损作和漏气。
2.按执行机构分类根据电动执行机构不同，电动闸阀可分为电动蜗轮传动阀、电动液压阀、电动气缸阀等。
电动蜗轮传动阀的转矩大，适用于大型阀门，且可以实现定位控制、反馈信号等功能。
电动液压阀的执行机构是液压缸或液压电机，具有动力传动性能好、安全稳定性强、可靠性较高等特点。
电动气缸阀则是采用气缸作为执行机构，具有动力传动性能好、结构紧凑、易于调节等特点。
闸阀的工作原理及特点
一、引言
闸阀是一种常见的管道阀门，广泛应用于工业、建筑、水利等领域。
它具有结构简单、密封性好、流阻小等特点，因此被广泛使用。
本文将详细介绍闸阀的工作原理及特点。
二、闸阀的结构
闸阀由阀体、闸板、填料、手轮等部分组成。
其中，阀体是主要承受压力的部分，通常采用铸铁或钢铸造而成；闸板是控制流体流动的关键部分，通常采用铜合金或不锈钢制造；填料是保证闸板与阀座之间密封的重要部分，通常采用柔性材料如石棉纤维等制成；手轮则是用于控制闸板开关的手柄。
三、闸阀的工作原理
1. 开启状态：当手轮旋转时，通过螺纹传动机构将旋转运动转化为直线运动，使得闸板沿着导杆向上移动。
当闸板完全升起时，管道内外形成一条畅通无阻的通道。
2. 关闭状态：当手轮旋转时，通过螺纹传动机构将旋转运动转化为直
线运动，使得闸板沿着导杆向下移动。
当闸板与阀座接触时，由于填
料的作用，形成密封状态，使得管道内外形成一条密闭的通道。
四、闸阀的特点
1. 结构简单：闸阀的结构相对简单，由少量部件组成，易于制造和维护。
2. 密封性好：由于填料的作用，当闸板与阀座接触时形成良好的密封
状态，可有效防止介质泄漏。
3. 流阻小：由于闸板是直通式设计，在开启状态下流体可以畅通无阻
地通过管道。
4. 开闭灵活：手轮操作方便灵活，可快速开启或关闭管道。
5. 适用范围广：适用于各种介质和工况条件下的管道系统。
五、总结
本文详细介绍了闸阀的工作原理及特点。
它具有结构简单、密封性好、流阻小等特点，在工业、建筑、水利等领域得到广泛应用。

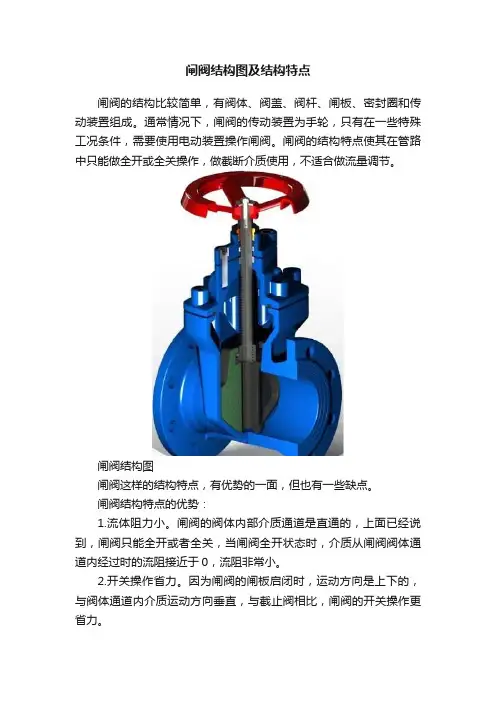

闸阀结构图及结构特点
闸阀的结构比较简单，有阀体、阀盖、阀杆、闸板、密封圈和传动装置组成。
通常情况下，闸阀的传动装置为手轮，只有在一些特殊工况条件，需要使用电动装置操作闸阀。
闸阀的结构特点使其在管路中只能做全开或全关操作，做截断介质使用，不适合做流量调节。
闸阀结构图
闸阀这样的结构特点，有优势的一面，但也有一些缺点。
闸阀结构特点的优势：
1.流体阻力小。
闸阀的阀体内部介质通道是直通的，上面已经说到，闸阀只能全开或者全关，当闸阀全开状态时，介质从闸阀阀体通道内经过时的流阻接近于0，流阻非常小。
2.开关操作省力。
因为闸阀的闸板启闭时，运动方向是上下的，与阀体通道内介质运动方向垂直，与截止阀相比，闸阀的开关操作更省力。
3.双向流通。
闸阀属于双向阀，也就是说阀体通道内介质的流动方向不受限制，介质可以从闸阀的两侧方向任意流过，不影响闸阀的正常启闭。
所以闸阀适合安装在介质的流动方向可能改变的管路中。
4.密封性能好。
闸阀是做截断介质使用的，所以从密封性能上来说，闸阀的密封性能好于蝶阀。
闸阀结构特点的缺点：
1.启闭时间较长。
闸阀的高度大，并且只能全开和全关。
所以，闸阀的开启时，闸板需要完全上升到阀体通道的上方，关闭时又需要把闸板全部降下将阀体通道完全堵住。
这个过程中，闸板的启闭行程很大，开启和关闭时间长。
2.密封面容易被擦伤。
闸阀启闭时，闸板和密封圈之间接触面有相对的摩擦滑动，当介质流经时，受到介质的压力作用，容易产生擦伤，影响闸阀的密封性能，进一步影响到闸阀的使用寿命。

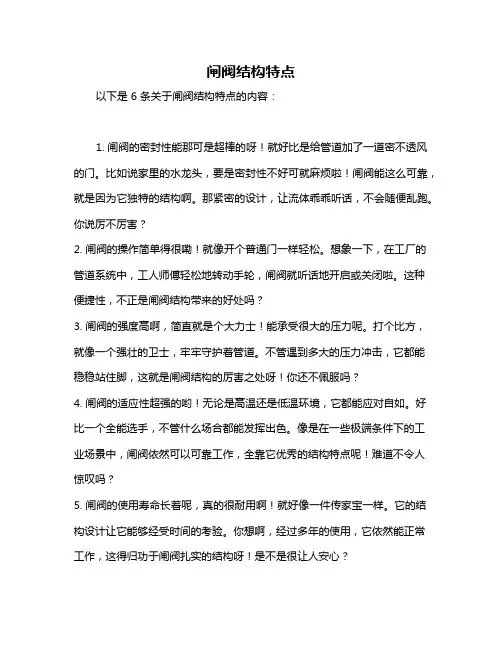

闸阀结构特点
以下是 6 条关于闸阀结构特点的内容：
1. 闸阀的密封性能那可是超棒的呀！就好比是给管道加了一道密不透风的门。
比如说家里的水龙头，要是密封性不好可就麻烦啦！闸阀能这么可靠，就是因为它独特的结构啊。
那紧密的设计，让流体乖乖听话，不会随便乱跑。
你说厉不厉害？
2. 闸阀的操作简单得很嘞！就像开个普通门一样轻松。
想象一下，在工厂的管道系统中，工人师傅轻松地转动手轮，闸阀就听话地开启或关闭啦。
这种便捷性，不正是闸阀结构带来的好处吗？
3. 闸阀的强度高啊，简直就是个大力士！能承受很大的压力呢。
打个比方，就像一个强壮的卫士，牢牢守护着管道。
不管遇到多大的压力冲击，它都能稳稳站住脚，这就是闸阀结构的厉害之处呀！你还不佩服吗？
4. 闸阀的适应性超强的哟！无论是高温还是低温环境，它都能应对自如。
好比一个全能选手，不管什么场合都能发挥出色。
像是在一些极端条件下的工业场景中，闸阀依然可以可靠工作，全靠它优秀的结构特点呢！难道不令人惊叹吗？
5. 闸阀的使用寿命长着呢，真的很耐用啊！就好像一件传家宝一样。
它的结构设计让它能够经受时间的考验。
你想啊，经过多年的使用，它依然能正常工作，这得归功于闸阀扎实的结构呀！是不是很让人安心？
6. 闸阀的维修也简单方便呀！它可不是那种娇贵的家伙。
就像修理一辆普通自行车一样，很容易就能搞定闸阀的一些小毛病。
这种便利性可是闸阀结构赋予它的呀！你能说这结构不好吗？
总之，闸阀的结构特点让它在各种场合都能大显身手，是管道系统中不可或缺的重要部件啊！。

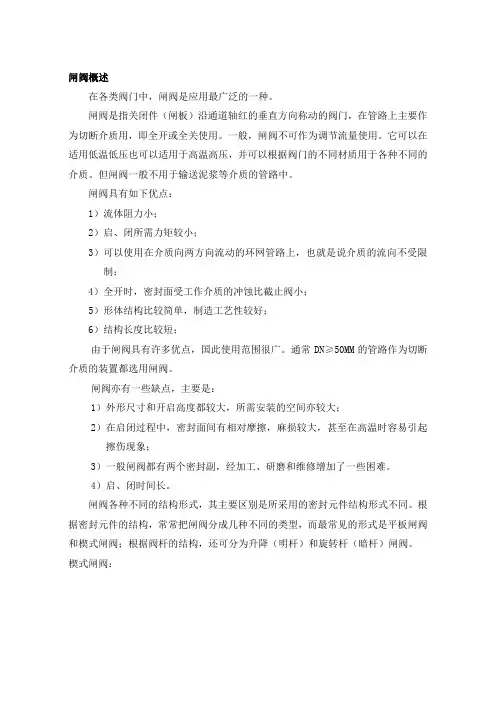

闸阀概述在各类阀门中，闸阀是应用最广泛的一种。
闸阀是指关闭件（闸板）沿通道轴红的垂直方向称动的阀门，在管路上主要作为切断介质用，即全开或全关使用。
一般，闸阀不可作为调节流量使用。
它可以在适用低温低压也可以适用于高温高压，并可以根据阀门的不同材质用于各种不同的介质。
但闸阀一般不用于输送泥浆等介质的管路中。
闸阀具有如下优点：1）流体阻力小；2）启、闭所需力矩较小；3）可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制；4）全开时，密封面受工作介质的冲蚀比截止阀小；5）形体结构比较简单，制造工艺性较好；6）结构长度比较短；由于闸阀具有许多优点，国此使用范围很广。
通常DN≥50MM的管路作为切断介质的装置都选用闸阀。
闸阀亦有一些缺点，主要是：1）外形尺寸和开启高度都较大，所需安装的空间亦较大；2）在启闭过程中，密封面间有相对摩擦，麻损较大，甚至在高温时容易引起擦伤现象；3）一般闸阀都有两个密封副，经加工、研磨和维修增加了一些困难。
4）启、闭时间长。
闸阀各种不同的结构形式，其主要区别是所采用的密封元件结构形式不同。
根据密封元件的结构，常常把闸阀分成几种不同的类型，而最常见的形式是平板闸阀和楔式闸阀；根据阀杆的结构，还可分为升降（明杆）和旋转杆（暗杆）闸阀。
楔式闸阀：概述楔式闸阀的关闭件闸板是楔形的，使用楔形的目的是为了提高辅助的密封载荷，以使金属密封的楔式闸阀既能保证高的介质密封，也能对低的介质压力进行密封。
这样，金属密封的楔式闸阀所能达到的潜在密封程度就比变通的金属密封平行闸阀高。
但是金属密封的楔式闸阀由楔入作用的所产生的进口端密封载荷往往不足以达到进口端密封。
楔式闸阀的阀体上设有导向机构，可防止闸板在开启或关闭时旋转，从而保证密封面相应对准，并使闸板在未达到关闭位置之前不与阀座摩擦，从面减少密封面的磨损。
其缺点是楔式闸阀不能像带导流孔的平板闸阀那样能设置导流孔，且阀杆的热膨胀也会使密封面过载。

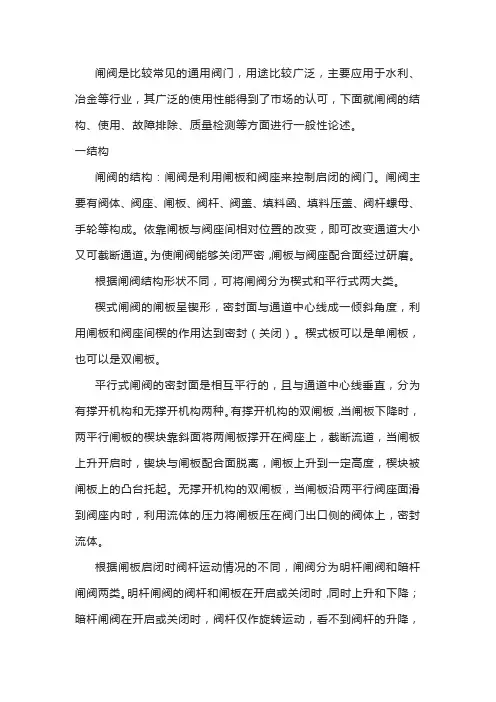

闸阀是比较常见的通用阀门，用途比较广泛，主要应用于水利、冶金等行业，其广泛的使用性能得到了市场的认可，下面就闸阀的结构、使用、故障排除、质量检测等方面进行一般性论述。
一结构闸阀的结构：闸阀是利用闸板和阀座来控制启闭的阀门。
闸阀主要有阀体、阀座、闸板、阀杆、阀盖、填料函、填料压盖、阀杆螺母、手轮等构成。
依靠闸板与阀座间相对位置的改变，即可改变通道大小又可截断通道。
为使闸阀能够关闭严密，闸板与阀座配合面经过研磨。
根据闸阀结构形状不同，可将闸阀分为楔式和平行式两大类。
楔式闸阀的闸板呈锲形，密封面与通道中心线成一倾斜角度，利用闸板和阀座间楔的作用达到密封（关闭）。
楔式板可以是单闸板，也可以是双闸板。
平行式闸阀的密封面是相互平行的，且与通道中心线垂直，分为有撑开机构和无撑开机构两种。
有撑开机构的双闸板，当闸板下降时，两平行闸板的楔块靠斜面将两闸板撑开在阀座上，截断流道，当闸板上升开启时，锲块与闸板配合面脱离，闸板上升到一定高度，楔块被闸板上的凸台托起。
无撑开机构的双闸板，当闸板沿两平行阀座面滑到阀座内时，利用流体的压力将闸板压在阀门出口侧的阀体上，密封流体。
根据闸板启闭时阀杆运动情况的不同，闸阀分为明杆闸阀和暗杆闸阀两类。
明杆闸阀的阀杆和闸板在开启或关闭时，同时上升和下降；暗杆闸阀在开启或关闭时，阀杆仅作旋转运动，看不到阀杆的升降，阀板作上升或下降运动。
明杆闸阀的优点是能通过阀杆上升高度判断通道开启高度，但能缩短占有高度。
当面向手轮或手柄时，顺时针方向转动手轮或手柄，阀门为关。
二闸阀使用的场合和选用原则01平板闸阀平板闸阀的使用场合：（1）石油、天然气输送管线，带导流孔的平板闸阀还便于清扫管线。
（2）成品油的输送管线和储存设备。
（3）石油、天然气的开采口装置。
（4）带有悬浮颗粒介质的管道。
（5）城市煤气输送管线。
（6）自来水工程。
平板闸阀的选用原则：（1）石油、天然气的输送管线，选用单闸板或双闸板的平板闸阀。

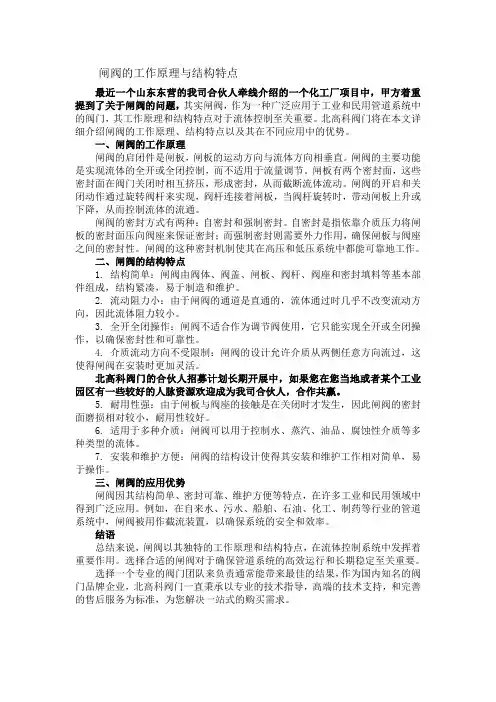

闸阀的工作原理与结构特点最近一个山东东营的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于闸阀的问题，其实闸阀，作为一种广泛应用于工业和民用管道系统中的阀门，其工作原理和结构特点对于流体控制至关重要。
北高科阀门将在本文详细介绍闸阀的工作原理、结构特点以及其在不同应用中的优势。
一、闸阀的工作原理闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直。
闸阀的主要功能是实现流体的全开或全闭控制，而不适用于流量调节。
闸板有两个密封面，这些密封面在阀门关闭时相互挤压，形成密封，从而截断流体流动。
闸阀的开启和关闭动作通过旋转阀杆来实现，阀杆连接着闸板，当阀杆旋转时，带动闸板上升或下降，从而控制流体的流通。
闸阀的密封方式有两种：自密封和强制密封。
自密封是指依靠介质压力将闸板的密封面压向阀座来保证密封；而强制密封则需要外力作用，确保闸板与阀座之间的密封性。
闸阀的这种密封机制使其在高压和低压系统中都能可靠地工作。
二、闸阀的结构特点1. 结构简单：闸阀由阀体、阀盖、闸板、阀杆、阀座和密封填料等基本部件组成，结构紧凑，易于制造和维护。
2. 流动阻力小：由于闸阀的通道是直通的，流体通过时几乎不改变流动方向，因此流体阻力较小。
3. 全开全闭操作：闸阀不适合作为调节阀使用，它只能实现全开或全闭操作，以确保密封性和可靠性。
4. 介质流动方向不受限制：闸阀的设计允许介质从两侧任意方向流过，这使得闸阀在安装时更加灵活。
北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。
5. 耐用性强：由于闸板与阀座的接触是在关闭时才发生，因此闸阀的密封面磨损相对较小，耐用性较好。
6. 适用于多种介质：闸阀可以用于控制水、蒸汽、油品、腐蚀性介质等多种类型的流体。
7. 安装和维护方便：闸阀的结构设计使得其安装和维护工作相对简单，易于操作。
三、闸阀的应用优势闸阀因其结构简单、密封可靠、维护方便等特点，在许多工业和民用领域中得到广泛应用。
闸阀基本结构闸阀，又称为闸板阀，是一种用于截断管路中介质流动的阀门。
其基本结构主要包括以下零部件：闸板（Gate）：闸阀的关键部件，是阀门启闭的关键组成部分。
它是一个圆盘状的零件，沿着阀杆的升降方向进行运动。
根据结构形式，闸板可以分为平行式和楔式两种。
平行式闸板：两个工作面相互平行，适用于平行式单闸板和平行式双闸板。
密封面与阀体通道中心线垂直。
楔式闸板：两个工作面呈一定的倾斜角度，密封面与垂直中心线成一角度。
楔式闸板包括楔式单闸板、弹性闸板和楔式双闸板。
闸座（Seat）：与闸板配合，通常镶嵌有耐磨耐蚀的金属材料，确保密封性能。
阀杆（Stem）：阀杆是连接手动操作装置或自动传动装置的组件，通过阀杆的升降运动来实现闸板的启闭。
阀体（Body）：闸阀的主体，用于安装阀盖或支架、固定阀座、连接管道。
阀体内的通道形状根据不同压力和流量要求而设计，可为圆形、椭圆形或带缩口的形式。
阀盖或支架（Bonnet）：与阀体形成耐压空腔，上部有填料函，支承阀杆与传动装置等零部件。
填料函（Stuffing Box）：容纳填料，并通过填料压盖将填料压紧，起到密封作用。
填料压盖（Gland）：通过螺栓和螺母将填料紧密压紧，确保填料在高压条件下的密封性能。
手轮或传动装置（Handwheel or Actuator）：用于手动操作或通过电力、气力、液力传动来实现闸阀的启闭。
以上是闸阀的基本结构组成，其种类和结构形式可以根据实际使用要求进行选择。
闸阀的结构特点包括流体阻力小、启闭阻力小、介质流动方向不受限制等，但同时也存在着启闭时间长、结构复杂等特点。
根据不同的工况和需求，选择合适的闸阀结构类型具有重要意义。
闸阀：闸阀的概述什么是闸阀？闸阀是一种常用的工业阀门，通常用来控制流体的流动。
闸阀的主要特点是能够快速地打开或关闭，能够承受高压和高温的工作环境，同时也具有良好的流量控制性能。
闸阀的工作原理闸阀的主要构造包括阀体、闸板和阀座。
当闸板在阀座上时，流体无法通过；当闸板离开阀座时，流体可以自由地流动。
闸板通过阀杆进行升降，从而实现开启或关闭闸阀。
为了控制流体的流量，闸阀通常会在闸板上加上流体的流动状态调节装置，例如缩径、缩流口等。
在实际应用中，闸阀通常用于流量控制比较固定，流速较慢的场合，例如在输送油、气等工业生产过程中。
闸阀的优点1.快速开启或关闭：闸阀可以以很快的速度打开或关闭，使其在一些需要紧急切断管道流动的情况下发挥重要作用。
2.耐高压、高温：闸阀可以适应高压、高温的工作环境，具有很高的耐热性能。
3.良好的密封效果：闸阀的结构简单，密封效果好，能够防止流体泄漏。
4.需要少量维护：由于闸阀结构简单，因此维护成本低。
闸阀的缺点1.对流量控制要求高：由于闸阀的闸板式结构，因此需要控制物质的流量。
如果流量不稳定，易造成管道堵塞或阀座损坏。
2.开启或关闭力矩大：由于闸阀的设计机构，因此需要较大的力来打开或关闭闸阀。
3.不适用于频繁开启或关闭：由于阳极氧化处理等制造工艺限制，闸阀设计的频繁开关次数有一定限制。
适用场合1.适用于低速流动的管道、水泵出口等场合。
2.适用于流量相对稳定的输送气、液等流体的管道。
3.适用于在化工、食品等行业中，需要保证流体的压力、温度以及流量时。
结论闸阀是一种常见的工业阀门，具有打开或关闭快、耐高压、高温、密封性好等优点。
但是，同样需要注意其需要对流量控制较为固定以及阀门开启或关闭需要较大力矩等缺陷。
适用于管道、水泵等低速流动、流量相对稳定的行业中，保证流体的压力、温度以及流量。
浅论闸阀及使用阀门的种类繁多，与我们的生活息息相关。
无论是给水排水还是采暖通风，都离不开阀门。
随着科学的不断发展，其应用越来越广泛，并不断扮演着重要角色。
在各式各样的的阀门中，闸阀是应用最广泛的的一种。
现主要从以下几个方面浅谈自己对闸阀的认识，并对闸阀的使用提几点建议。
一、闸阀的定义和构造闸阀是用闸板作启闭件并沿阀座轴线垂直方向移动，以实现启闭动作的阀门。
即丝杆连着闸板，旋转阀盘使闸板上下移动，达到开启或关闭的目的。
闸阀又叫闸板阀，主要由阀体、阀盖、闸板、阀杆、阀座和密封填料等部分组成。
闸阀既适用于常温和常压工况，也适用于高温及低温和高压及低压工况，并可以通过选用不同的材质，适用于各种不同的介质中。
二、闸阀的分类1、按阀杆分类阀杆是闸阀的操作部件，其作用是将启闭力传递到启闭件上。
按阀杆结构类型分类，有明杆闸阀与暗杆闸阀两种。
（1）明杆闸阀其阀杆螺母在阀盖或支架上，开启闸板时，用旋转阀杆螺母，使阀杆带动闸板同步上升与下降来实现阀门的启闭，因此容易识别阀门的启闭状态，避免误操作。
由于阀杆螺母在体腔外，有利于润滑，同时启闭状态直观明显，因而应用广泛。
但在恶劣环境中，阀杆的外露螺纹易受损害和腐蚀，甚至影响操作。
它的缺点是阀门开启后的高度大，通常在阀门原高度的基础上要加一个行程，因而需要很大的操作空间。
（2）暗杆闸阀阀杆螺母在阀体内，常被固定在闸板上，与介质直接接触，通过阀杆的旋转使阀杆螺母带动闸板做升降运动来完成启闭。
由于传动用的梯形螺纹位于阀体内部，虽不受外界环境影响，但阀杆螺纹不仅无法润滑，而且直接接受介质侵蚀，容易损坏。
开启程度不能直接观察，需另设开闭指示器，以指示开闭程度。
但它的阀杆不做升降运动，所需操作空间小，故适用于位置有限、管路密集的场合，如船舶、地下管道等。
2、按结构类型分类闸阀的结构类型通常指的是闸板的类型，闸板的类型分为楔式和平行式两种。
即闸板为楔式的称为楔式闸阀，闸板为平行式的即为平板闸阀。
闸阀的结构特点
1. 闸阀的结构特点之一就是它那坚固的阀体啊，就像一位坚韧不拔的卫士，牢牢地守护着管道系统！比如说在大型工厂的管道中，要是没有这坚固的闸阀阀体，那还不乱套啦？
2. 闸阀还有个厉害的地方，就是它的闸板呀，能够精准地控制流体的通过，就好比是交通警察在指挥车辆，多么神奇！像小区的供水管道就靠它来精确调节呢，不是吗？
3. 闸阀的密封性能也超好哇！这就好像给管道加了一道密不透风的屏障，一滴水都别想偷偷溜过去。
你想想看，在那些对密封要求极高的化工生产中，要是没有这出色的密封，会造成多大影响啊！
4. 它的操作方式简单易懂呀，就如同我们打开自家水龙头那么容易。
在日常生活里，我们拧开水龙头是不是轻松又方便，闸阀也是这样容易操作的哟！
5. 还有啊，闸阀的耐用性也是杠杠的！简直就是个不知疲倦的“老黄牛”，长期稳定工作。
在那些长期运行的工业系统中，闸阀始终坚守岗位，难道不让人佩服吗？
6. 闸阀的适应性也很强呢，不管是高温还是低温环境，它都能应对自如，就像是一个全能型选手！比如在一些极端条件的工程中，它照样能发挥出色作用，厉害吧？
7. 最后不得不说闸阀的维护也相对容易哦，不麻烦不娇气。
就好像我们的日常用品，稍作打理就能保持良好状态。
在实际使用中，我们也不用为它的维护太操心呀！
总之，闸阀的结构特点让它在各种场合都能大显身手，是管道系统中不可或缺的重要角色啊！。
闸阀的概述构造优缺点闸阀的概述构造优缺点？闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门。
闸阀在管路中只能作全开和全关切断用，不能作调节和节流。
闸阀是使用范围很广的一种阀门，一般口径DN ≥50mm的切断装置都选用它，有时口径很小的切断装置也选用闸阀，闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，介质温度不高时为2°52'.楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。
大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀（亦叫明杆闸阀）。
通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。
开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。
实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。
为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2-1圈，作为全开阀门的位置。
因此，阀门的全开位置，按闸板的位置（即行程〉来确定。
闸阀的优点：（1）流体阻力小因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。
（2）启闭力矩小，开闭较省力因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。
（3）介质流动方向不受限制，不扰流、不降低压力介质可从闸阀两侧任意方向流过、均能到达使用的目的。
更适用于介质的流动方向可能改变的管路中。
（4）构造长度较短因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而构造长度比截止阀短。
闸阀结构形式和用途阀门的结构型式与用途之闸阀通用阀门使用面广、使用量大，各工业部门都用应用。
进入二十一世纪以来，随着新技术、新材料、新工艺不断出现，促进了阀门工业的发展，各种新结构、新材料的阀门产品大量涌现，新型陶瓷阀、塑料阀以及各种复合材料的衬里阀门，不论在品种上，在性能上，都有较大发展和提高，这些特殊用途的阀门。
下面将通用阀门的结构型式和用途作一些通俗简要介绍，为继续深入了解各类特殊阀门的结构特点和用途作准备。
一、闸阀闸板在阀杆的带动下，沿阀座密封面作升降运动而达到启闭目的的阀门，叫做闸阀。
1．闸阀的用途闸阀是截断阀类的一种，用来接通或截断管路中的介质。
闸阀使用范围较宽，目前国内生产的常用闸阀性能参数范围是：公称压力PN0.1～32MPa；公称通径DN15～1800mm；工作温度t≤550℃。
2．闸阀的种类根据结构形式，闸阀可分成以下类型闸阀的特点（1）流体阻力小因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改其流动方向，所以流体阻力小。
（2）启闭阻力小因为闸阀启闭时闸板运动方向与介质流动方向相垂直，与截止阀相比，闸阀的启闭较省力。
（3）介质流动方向不受限制介质可从闸阀两侧任意方向流过，均能达到使用的目的，更适用于介质的流动方向可能改变的管路中。
（4）结构长度较短因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。
（5）密封性能好全开时密封面受冲蚀较小。
（6）密封面易损伤启闭时闸板与阀座相接触的两密封面之间有相对摩擦，易损伤，影响密封性能与使用寿命。
（7）启闭时间长，高度大由于闸阀启闭时须全开或全关，闸板行程大，开启需要一定的空间，外形尺寸高。
（8）结构复杂零件较多，制造与维修较困难，成本比截止阀高。
4．闸阀的结构闸阀主要由阀体、阀盖或支架、阀杆、阀杆螺母、闸板、阀座、填料函、密封填料、填料压盖及传动装置组成，图2-1是典型的法兰式连接明杆楔形弹性闸板闸阀。
